夜雨聆风上一篇我们把控制模块拆完了。control模块算出方向盘角度、油门开度、刹车压力，打包成ControlCommand发出去。然后呢？然后就是一个巨大的问号——你的车又不是服务器，它听不懂protobuf。
车听懂的是CAN。0x64这串十六进制丢上线缆，方向盘才转。这中间的翻译官，就是canbus模块。
四层架构，各管各的事

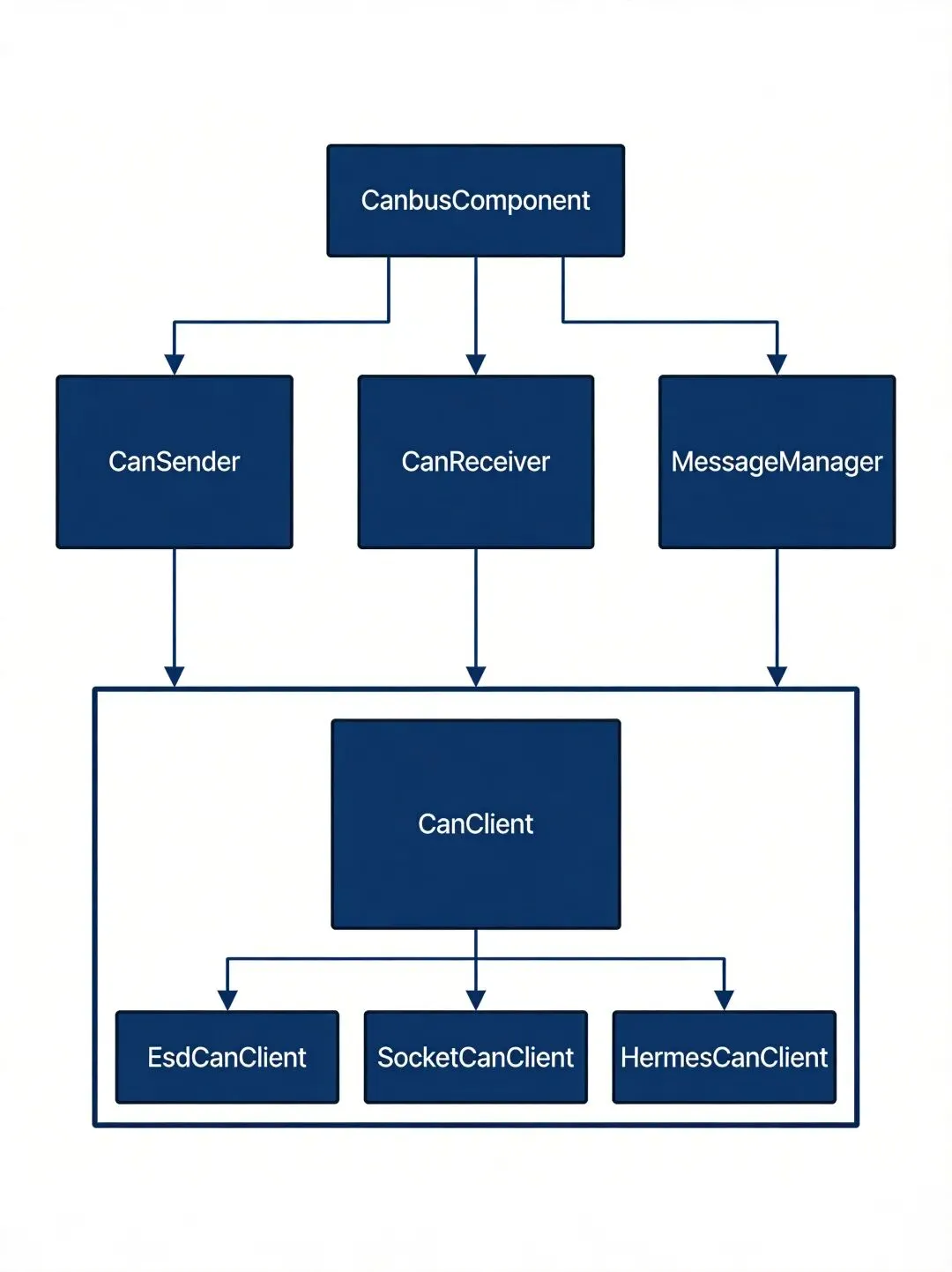

canbus模块的源码分布在两个位置：modules/canbus/是应用层，modules/drivers/canbus/是通信层和驱动层。我从上往下捋。
CanbusComponent是顶层的CyberRT组件，继承自TimerComponent。它干两件事：订阅control模块的ControlCommand，发布底盘状态Chassis。中间的翻译全靠它协调。启动的时候，它读配置文件里的车型品牌，让VehicleFactory造出对应的工厂，再由工厂造出VehicleController和MessageManager，最后拿CanClientFactory造出CanClient。所有零件装配完毕，canbus才算活了。
下一层是车型适配层，藏在modules/canbus_vehicle/里。三个核心类：VehicleController管控制逻辑，MessageManager管消息解析，AbstractVehicleFactory把它们组装起来。Lincoln有LincolnController和LincolnMessageManager，Lexus有自己的一套，DevKit又有另一套。以Lincoln为例，它的目录下光是protocol/子目录就有十几个协议文件：brake_60.cc管刹车控制（发送ID 0x60），brake_61.cc管刹车反馈（接收ID 0x61），throttle_62.cc和throttle_63.cc管油门，steering_64.cc和steering_65.cc管转向，gear_66.cc和gear_67.cc管档位，wheelspeed_6a.cc读轮速，gyro_6c.cc读陀螺仪。控制报文和反馈报文成对出现，ID挨着递增，干净利落。
再往下是通信层，在modules/drivers/canbus/can_comm/。CanSender跑独立线程往总线上写帧，CanReceiver跑另一个独立线程从总线上读帧。两个线程各干各的，互不阻塞。ProtocolData是协议数据的基类，所有车型的具体信号都从它派生。基类定义了UpdateData()（编码信号到raw bytes）和Parse()（从raw bytes解码信号）两个核心方法。
最底层是驱动层，modules/drivers/canbus/can_client/。CanClient是纯虚基类，定义了Init()、Send()、Receive()三个核心接口。具体实现有四种：EsdCanClient对应德国ESD公司的NTCAN库，走PCIe接口，支持PCI和USB两种卡型，初始化时调canOpen()打开设备、canSetBaudrate()设波特率，默认500kbps，需要编译时启用USE_ESD_CAN宏。SocketCanClientRaw走Linux内核的SocketCAN，开源方案，不需要额外硬件驱动，开发者最常用。HermesCanClient基于Zynq FPGA平台的BCAN协议，支持最多8个端口，适合高带宽多通道场景。还有个FakeCanClient给仿真用，不发真帧，只模拟收发。这四种实现通过CanClientFactory注册，配置文件里写brand: SOCKET_CAN_RAW就自动创建对应的驱动实例。
CAN报文：车的母语

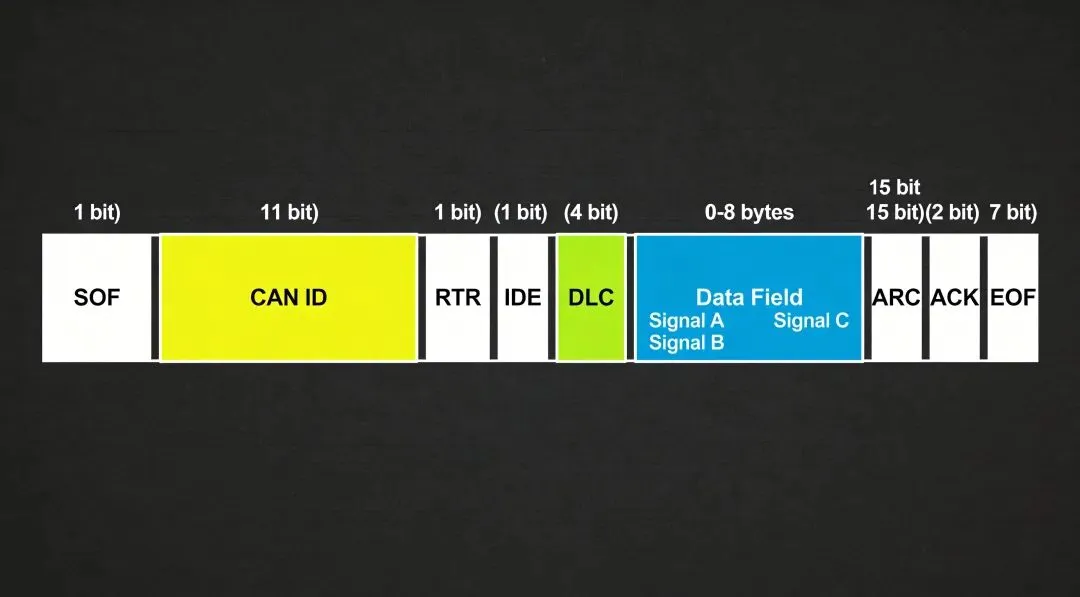

Apollo跟车说话，说的是CAN 2.0协议。一帧标准CAN报文的格式是这样的：11位的CAN ID决定消息优先级——ID越小优先级越高，总线仲裁时先占线。4位的DLC指示数据域长度，0到8字节。数据域里塞的就是信号，一个转向角度信号可能占16位，一个校验和占8位，挤在同一个8字节里。CRC校验15位，ACK应答2位，加上帧头帧尾的开销，一帧标准报文在总线上占大约108个bit位。500kbps的波特率下，一帧来回不到0.3毫秒，够快了。
这些信号怎么定义的？靠DBC文件。DBC（Database CAN）是Vector公司搞的一套标准格式，用来描述CAN总线上的消息和信号。Apollo提供了一个工具链——把DBC文件丢进modules/tools/gen_vehicle_protocol/，配好yml文件（填dbc文件名、车型名、发送方名称），跑python gen.py ge3_conf.yml，自动生成整套车型适配代码模板。GE3的例子，脚本跑完终端会显示生成了5个控制协议和11个反馈协议，输出目录里有proto/和vehicle/两个文件夹，直接拷进Apollo源码树就能用。
DBC里定义一条转向命令大概长这样：SG_ SteeringAngle : 7|16@1- (0.1,-500) [0|0] "deg"。翻译一下：起始位7，长度16位，Intel字节序（@1），有符号（-），缩放因子0.1，偏移-500，单位度。这意味着原始值0对应-500度，原始值10000对应500度，0.1度的分辨率。Apollo生成的代码会把这个信号自动映射到ProtocolData子类的Parse()和UpdateData()方法里，开发者不需要手动计算位偏移和缩放。
工厂模式：换车不换代码
Apollo支持的车型不少：Lincoln MKZ、Lexus、GE3、WEY、Transit、Gem、DevKit、Neolix、Zhongyun……每家的CAN协议都不一样。怎么解耦？

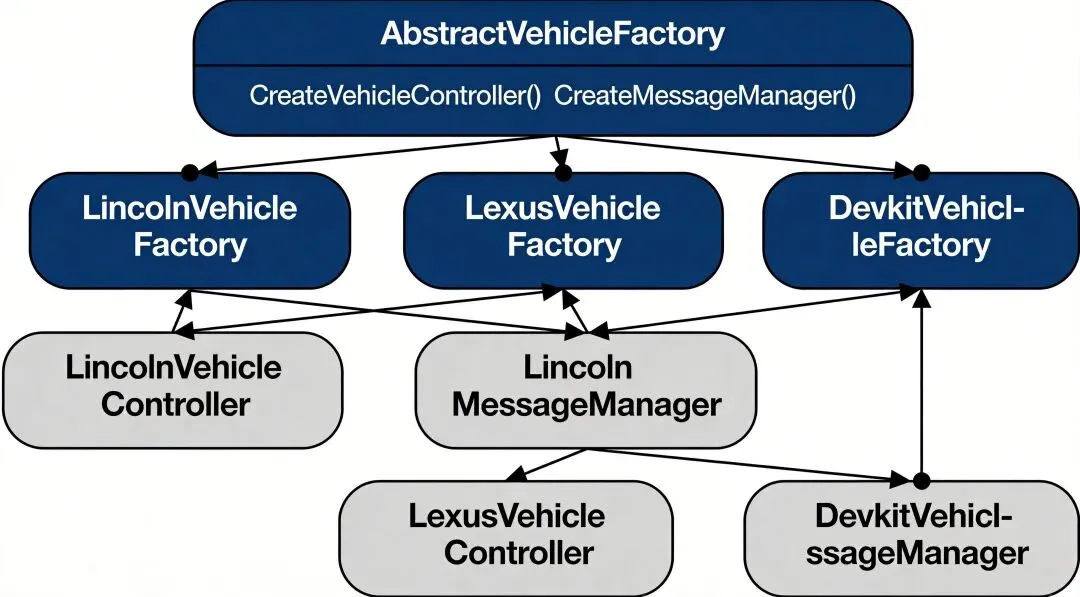

AbstractVehicleFactory是抽象基类，定义了CreateVehicleController()和CreateMessageManager()两个工厂方法。LincolnVehicleFactory造LincolnController和LincolnMessageManager，LexusVehicleFactory造自己那套。上层代码只认抽象接口，不关心底下是哪辆车。
VehicleFactory是更高一层的工厂——工厂的工厂。它的RegisterVehicleFactory()方法把所有品牌注册进一个unordered_map<CANCardBrand, function<CanClient*()>>：
Register(VehicleParameter::LINCOLN_MKZ, []() -> AbstractVehicleFactory* {
return new LincolnVehicleFactory();
});
配置文件里写brand: LINCOLN_MKZ，运行时动态加载对应的工厂类。新增车型只需要三步：实现VehicleController子类，实现MessageManager子类，在VehicleFactory里注册。核心代码一行不用动。
VehicleController用模板方法模式定义了控制流程框架。基类的Update()方法里：
if (driving_mode() == Chassis::COMPLETE_AUTO_DRIVE) {
Gear(command.gear_location());
Throttle(command.throttle());
Brake(command.brake());
Steer(command.steering_target());
}
Gear、Throttle、Brake、Steer全是纯虚函数，子类必须实现。DevkitController的Steer()往0x102报文里写角度，LincolnController的Steer()往0x64里写，协议完全不同，但上层调用的都是同一个接口。纯虚函数列表里还有几个不常被提到的方法：EnableAutoMode()进自动驾驶，DisableAutoMode()退出，Emergency()紧急停车，VerifyID()验证VIN码。不同车型进入自动驾驶的手续不一样，有的发一条命令就行，有的要握手三次再发校验和，全靠子类各自实现。
控制命令：从算法到执行器

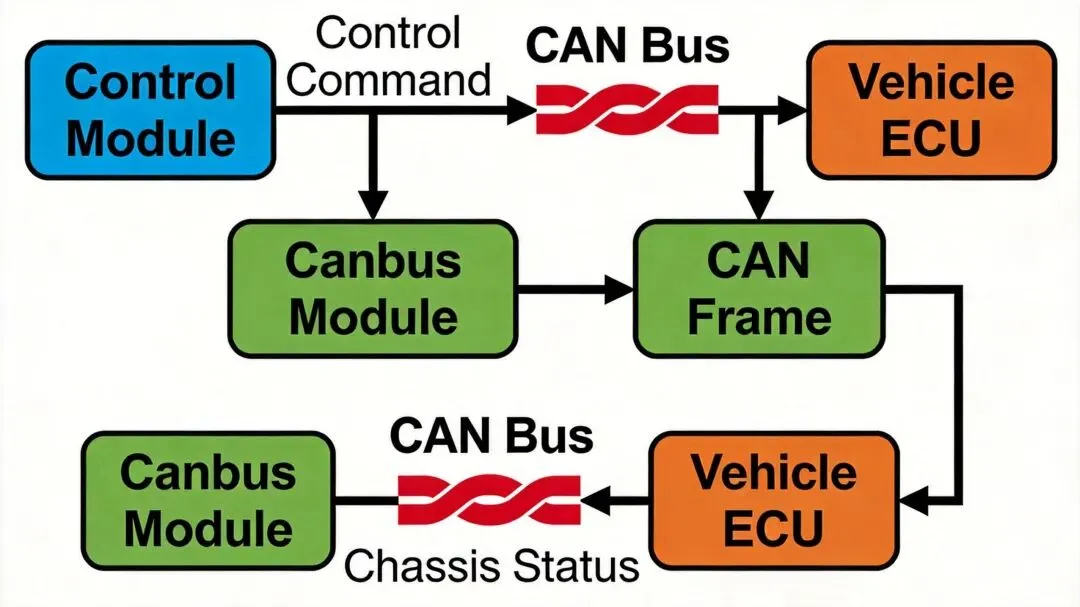

整条链路串起来是这样的：control模块算出ControlCommand，通过Cyber RT的channel发给canbus。CanbusComponent的OnControlCommand()回调收到后，调vehicle_controller_->Update(command)。VehicleController根据当前驾驶模式，把命令分发到Gear、Throttle、Brake、Steer各个方法。这些方法把信号写进ProtocolData，CanSender线程以固定周期（通常10ms）把所有待发送的ProtocolData打包成CAN帧，通过CanClient::Send()丢到物理总线上。ECU收到帧，执行动作。
驾驶模式的切换也在这条链路上。ControlCommand里有个pad_msg字段，action == START进完全自动驾驶模式，action == RESET退回手动模式。Apollo定义了四种驾驶模式：COMPLETE_AUTO_DRIVE、AUTO_STEER_ONLY、AUTO_SPEED_ONLY、COMPLETE_MANUAL。只有COMPLETE_AUTO_DRIVE下才同时控制转向和速度。AUTO_STEER_ONLY只控方向盘，AUTO_SPEED_ONLY只控油门刹车——这个设计是为了应对部分车型只开放了部分线控权限的场景。
状态反馈：车说了什么
控制是单向的，但开车不能蒙眼。车辆的速度、方向盘转角、档位、刹车状态，全靠CAN回传。

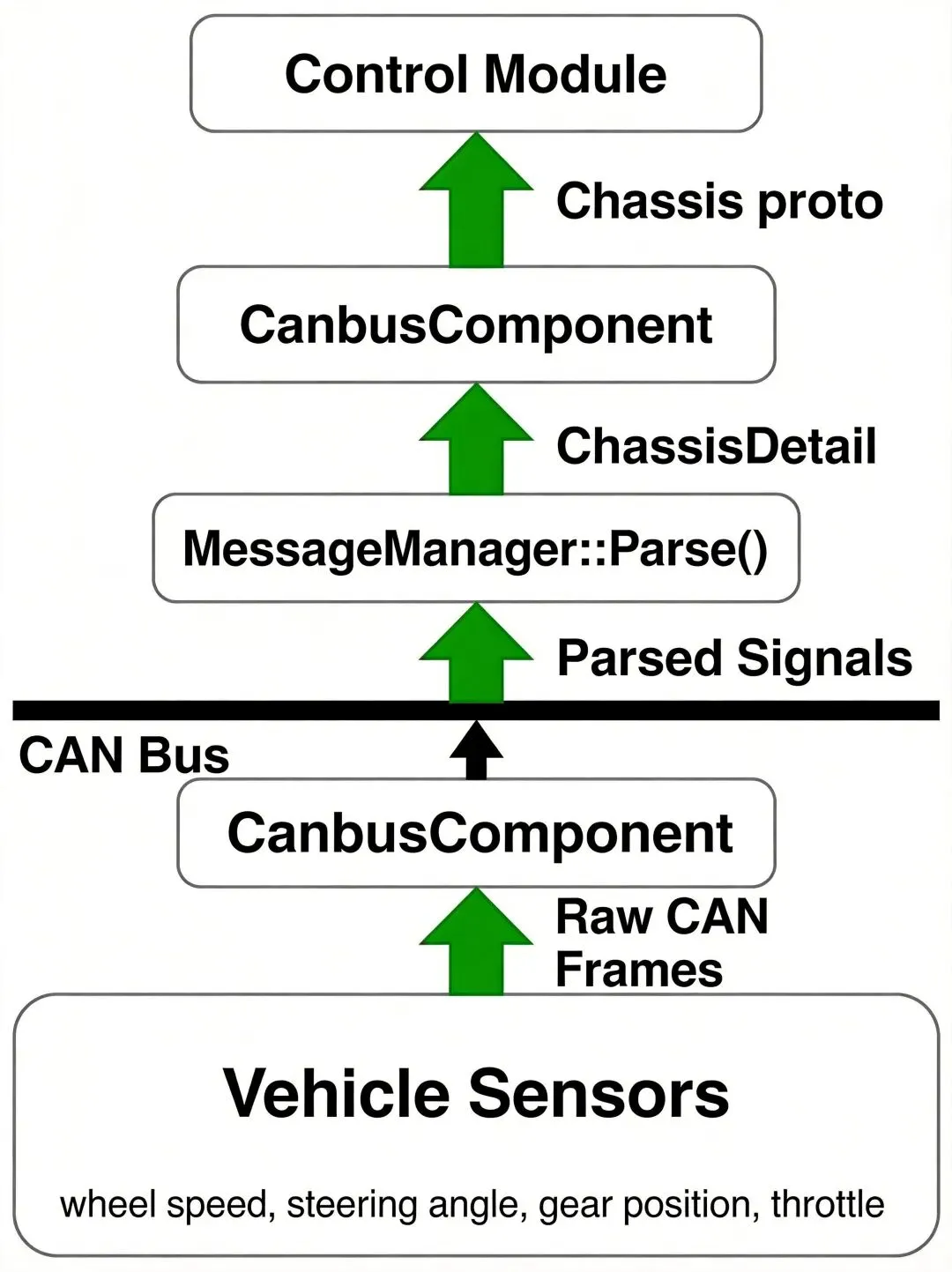

CanReceiver线程不停从总线上读帧，拿到message_id和raw data，调MessageManager::Parse()。Parse()根据message_id查到对应的ProtocolData——MessageManager内部维护了一个unordered_map<uint32_t, ProtocolData*>，ID到协议数据的映射。找到ProtocolData后调它的Parse()方法解码信号。解码结果存进ChassisDetail结构体。CanbusComponent再从ChassisDetail里提取关键信息，组装成Chassis proto发布出去。control模块订阅Chassis，才知道车当前到底跑多快、轮子朝哪偏。
这整条反馈链路的安全保障靠两件事：CanReceiver的读超时检测，和VehicleController里的SecurityDogThreadFunc()。后者是个看门狗线程，一旦检测到底盘报错或者长时间无响应，直接调Emergency()把车刹停。ChassisDetail里的错误码会被映射到Chassis的ErrorCode字段，control模块读到就知道该不该继续发命令了。
跟PX4的对比：CAN vs MAVLink

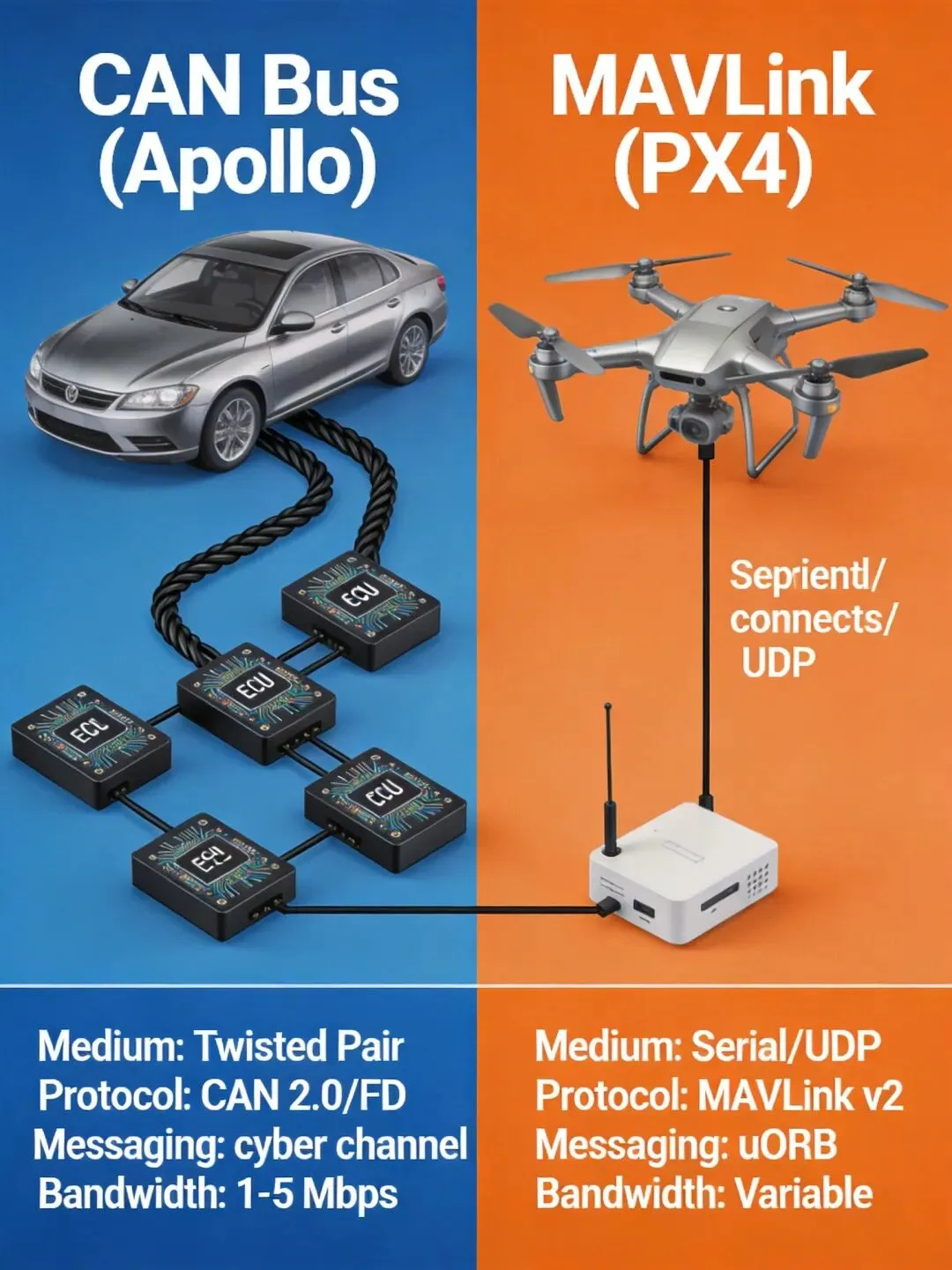

做飞控的时候，我天天跟MAVLink打交道。PX4飞控用MAVLink协议，走串口或者UDP。消息格式是定长的，一个HEARTBEAT消息6字节，一个ATTITUDE消息28字节，明确定义，跨平台通用。PX4内部用uORB做进程间通信，发布-订阅模式，跟Apollo的Cyber RT channel一个思路。uORB是嵌入式级的，零拷贝、无锁队列，延迟微秒级；Cyber RT channel面向x86，走共享内存和protobuf序列化，延迟毫秒级。两者的取舍跟硬件平台直接相关。
Apollo用CAN，是因为车上跑的就是CAN总线。CAN 2.0标准帧8字节载荷，CAN FD扩展到64字节，速率1到5Mbps。MAVLink走串口或UDP，带宽取决于物理层，921600bps串口或者百兆以太网都行。
本质区别在于拓扑。CAN是多主总线，所有ECU挂同一根双绞线上，靠仲裁机制抢线，优先级高的先发。MAVLink是点对点，飞控和地面站之间一条链路，没有仲裁问题。自动驾驶车上动辄70到100个ECU，总线拓扑天然适配CAN。无人机上传感器少，点对点够了。
还有个细节差异：MAVLink的消息ID是功能语义的，ID 0就是HEARTBEAT，所有飞控一样。CAN的ID是车厂自定义的，0x64在Lincoln上是转向，在GE3上可能完全是另一个意思。这直接导致MAVLink生态的开放性和CAN生态的碎片化。
争论一：CAN带宽到顶了，为什么还在用？
CAN 2.0最大1Mbps，CAN FD到5Mbps。而车载以太网100BASE-T1起步就是100Mbps，1000BASE-T1直接1Gbps。一辆L4自动驾驶车每天产生的数据量超过4TB，12个摄像头加LiDAR加雷达，光传感器数据就几百Mbps。CAN明显扛不住。
但CAN还在用，原因很现实。一是成本。CAN收发器50到100毫瓦功耗，以太网PHY 300到500毫瓦。CAN双绞线加120欧终端电阻就行，以太网要交换机。一辆车上几十个ECU，每个节点省几块钱，整车成本差出数量级。二是确定性。CAN的优先级仲裁是硬件级的，最高优先级的消息一定能按时发出去，延迟是可预测的。以太网要靠TSN（时间敏感网络）扩展才能达到类似的确定性，复杂度直线上升。三是存量。全球年产上亿辆车，ECU供应链、诊断工具、产线测试全围绕CAN建的，换协议不是发个版本的事。
所以当前的趋势是共存。域控制器之间走以太网骨干网，域内ECU之间继续走CAN。自动驾驶计算平台接摄像头和LiDAR用以太网，控制方向盘和刹车还是CAN。CAN也在进化——CAN FD把载荷从8字节扩到64字节，CAN XL计划到10Mbps加2048字节载荷，试图在以太网和传统CAN之间卡一个中间档位。Apollo的canbus模块只负责CAN这一段，高带宽数据走别的驱动，分工明确。
争论二：VehicleFactory真解耦了吗？
工厂模式在代码层面确实解耦了——LincolnController和DevkitController互不干扰，新增车型不改核心逻辑。但问题出在协议层面。
每家车厂的CAN协议都是私有的。Lincoln的转向控制用0x64，DevKit用0x102。同一条"转向角度"信号，Tesla可能占16位小端，BMW可能占12位大端。有的厂商还给关键控制信号加了加密和校验和，逆向工程难度极高。openpilot项目花了大量精力做DBC逆向，维护了250多个车型的协议文件，靠社区人力硬啃。大众MQB平台甚至用了种子-密钥交换机制保护转向信号，openpilot团队得逆向加密算法才能适配。
Apollo的解法是DBC代码生成。但DBC文件从哪来？要么车厂提供，要么自己逆向。车厂提供的DBC通常只包含基础信号，高级控制协议（比如自动驾驶模式切换、线控转向使能）根本不会公开。所以VehicleFactory解耦的是代码，不是协议。代码层加一辆新车一周搞定，协议层搞清楚怎么跟这辆车的ECU对话，可能要一个月。
更深层的问题是，这种一对一适配的模式本身就不具备规模效应。每加一辆车就要写一套ProtocolData、一套Controller、一套MessageManager。openpilot用DBC文件做运行时解析，不需要为每个车型编译代码，灵活性更高。Apollo选择了编译时绑定，性能好但维护成本大。两种路线各有取舍，没有标准答案。还有一种更激进的思路是AUTOSAR的ADI（Automated Driving Interfaces），试图用ISO 23150标准化自动驾驶传感器接口——标准化传感器容易，标准化车辆控制接口，每家车厂都把线控协议当核心资产，短期内看不到突破的可能。
canbus模块的代码量在Apollo里不算大，但它是软件和硬件的交界。上头全是抽象——proto、channel、算法；下头全是具体——寄存器、位域、时序。VehicleController那几个纯虚函数，Gear、Throttle、Brake、Steer，名字朴素，每一行背后都是某个ECU的协议文档和一整周的调试。
