即要对比近三年的各季度实际业绩数据，同时还想体现出季度目标值，该如何操作呢？下面给大家分享绘制三年业绩完成对比图，如下，让目前值柱子里套季度实际值柱子，同时增加年份分割线和标签给图表添加灵魂之笔；
操作步骤：

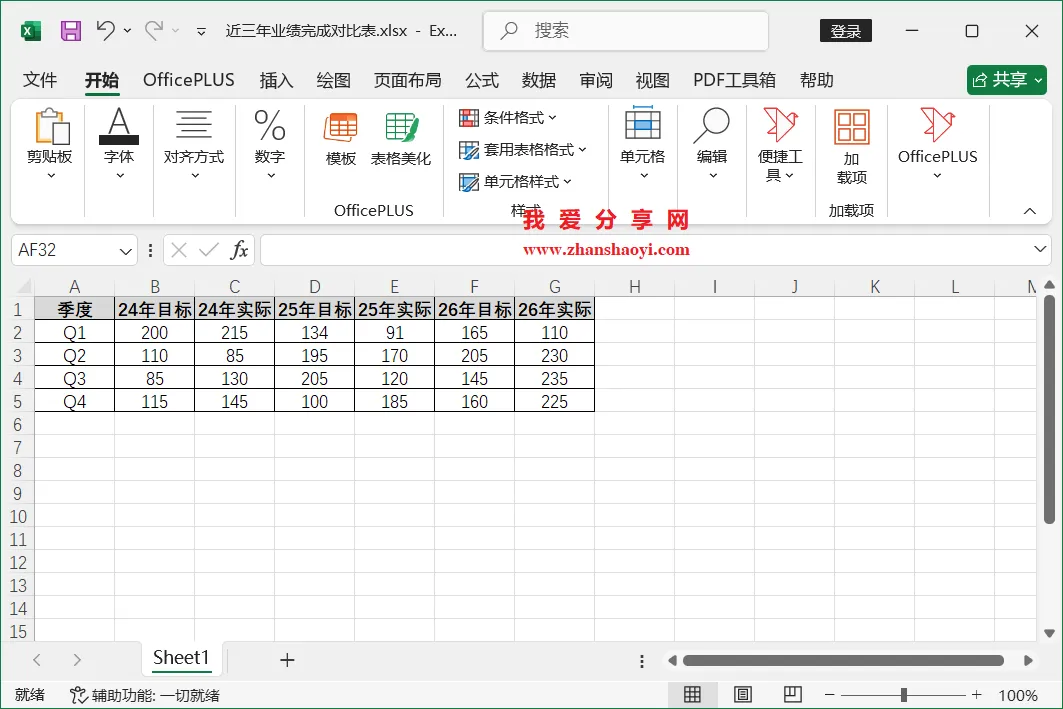

1、先打开Excel2024软件，下面以如下某公司年近三年每季度业绩(销量)表，包含实际和目标指标；

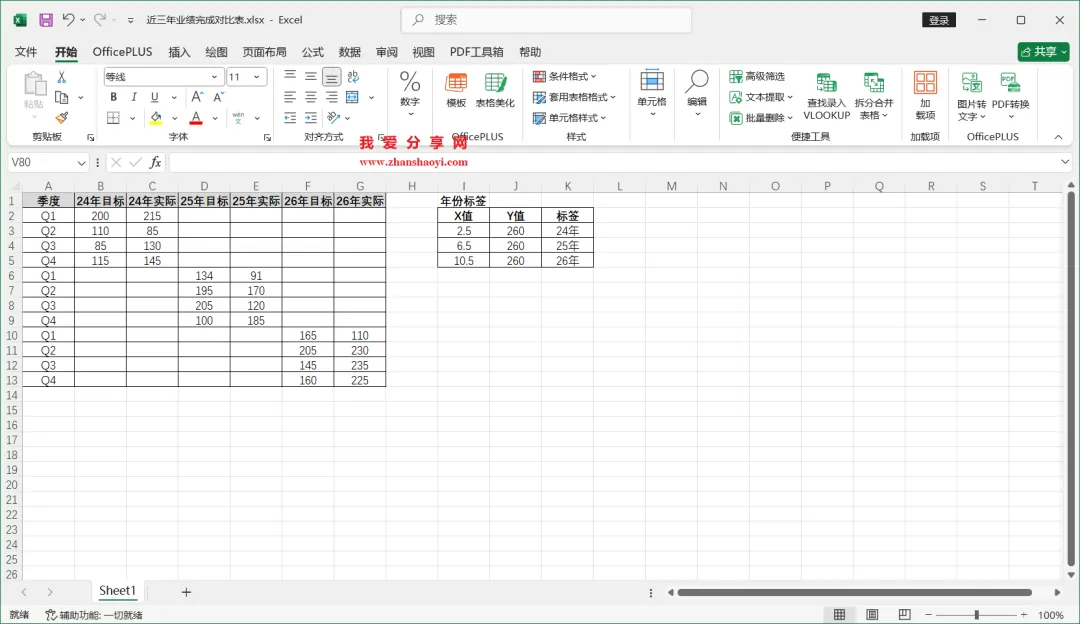

2、第一步，调整数据源，这一步很重要，如下：
①季度放A列，目标值和实际值并列放置；
②各年份数据列错行放置；
③把各月份数据隔列存放（D、F、H、J列）
④增加年份标签辅助坐标，其中Y值在最大值基础上增加30~100；
▎网络版（仅个人使用）：

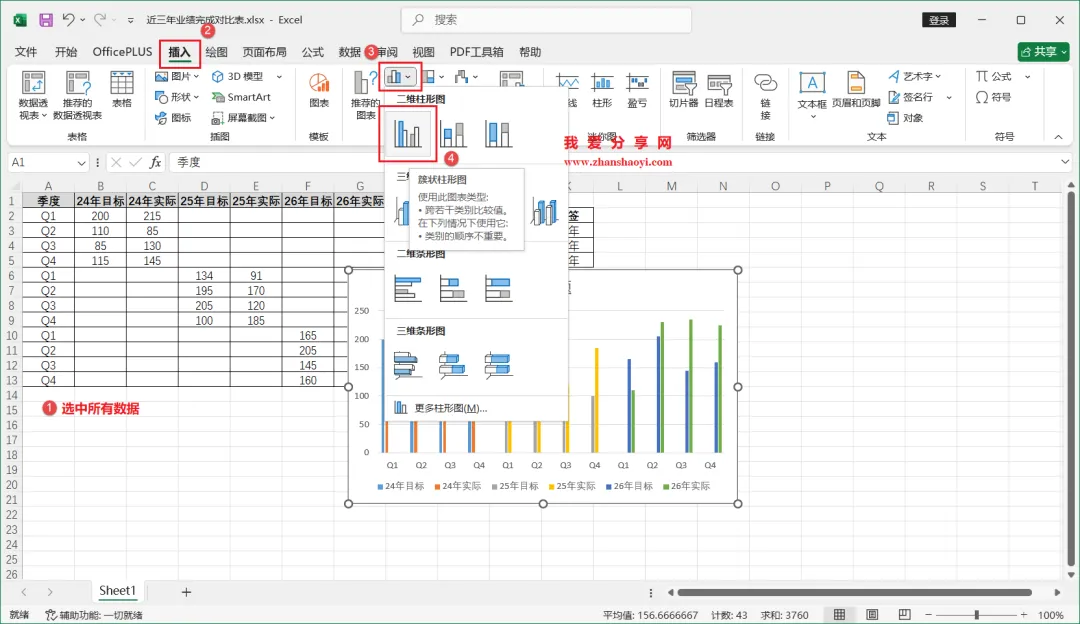

3、第二步，插入组合体，选中A1:G13单元格，点击菜单栏中【插入】，再点击图表栏中【柱形图】按钮→【簇状柱形图】；

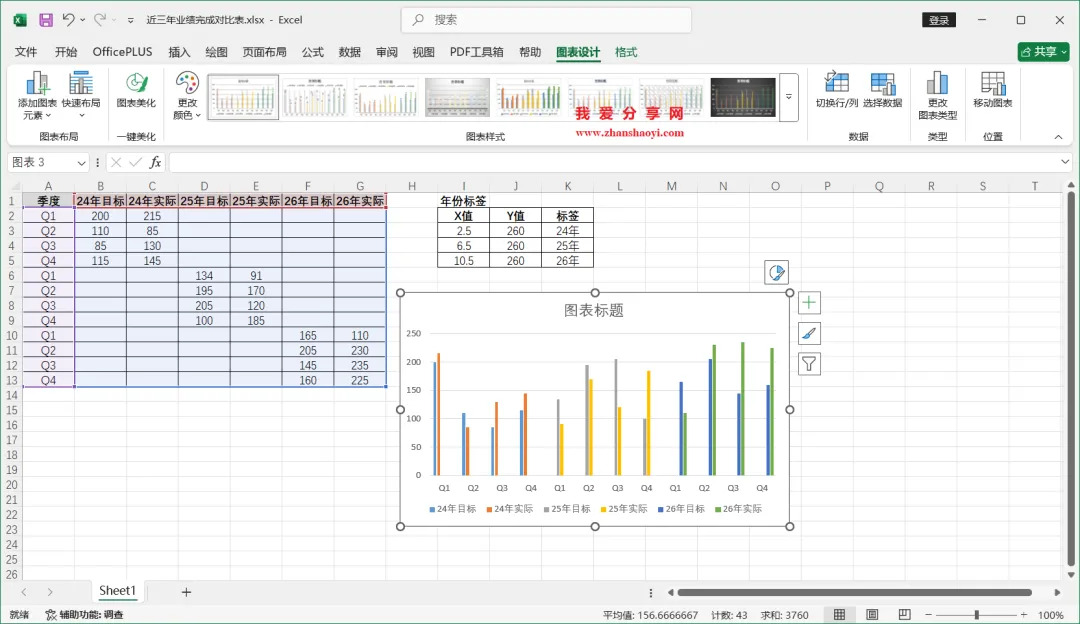

4、默认插入的簇状柱形图，显示效果如下：
5、在图表空白处右击选择【选择数据】；

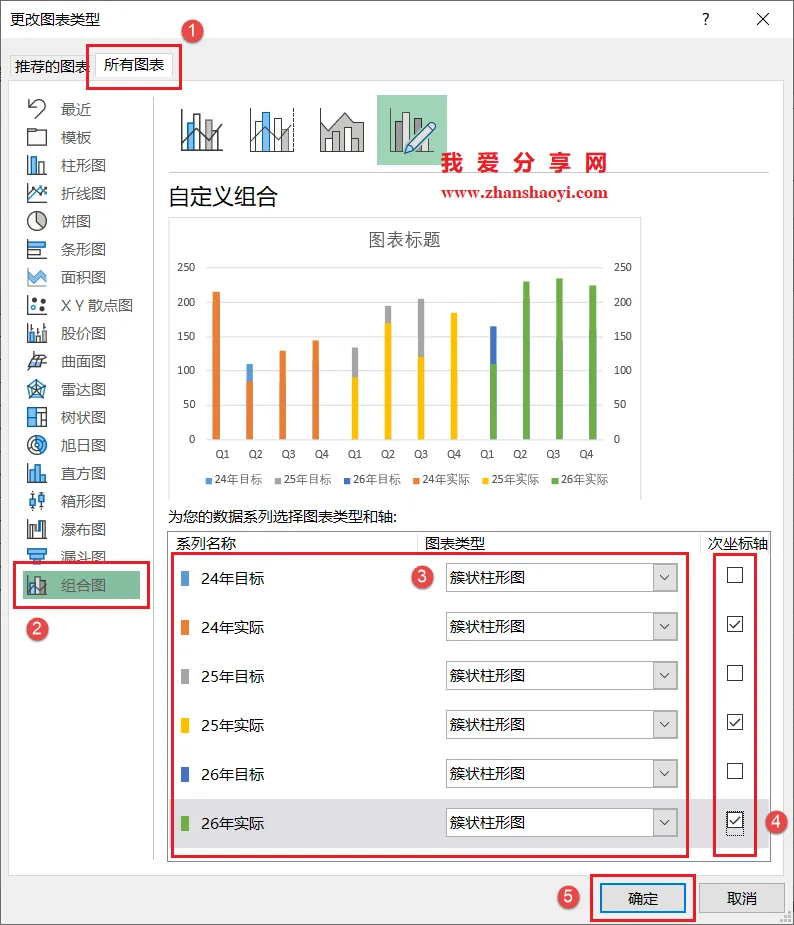

6、打开如下对话框，先点击【所有图表】选项卡，再带你就左侧列表中【组合图】，按照下图修改图表类型为簇状柱形图，实际值系列均放置在次坐标轴，然后点击【确定】生成新图表；

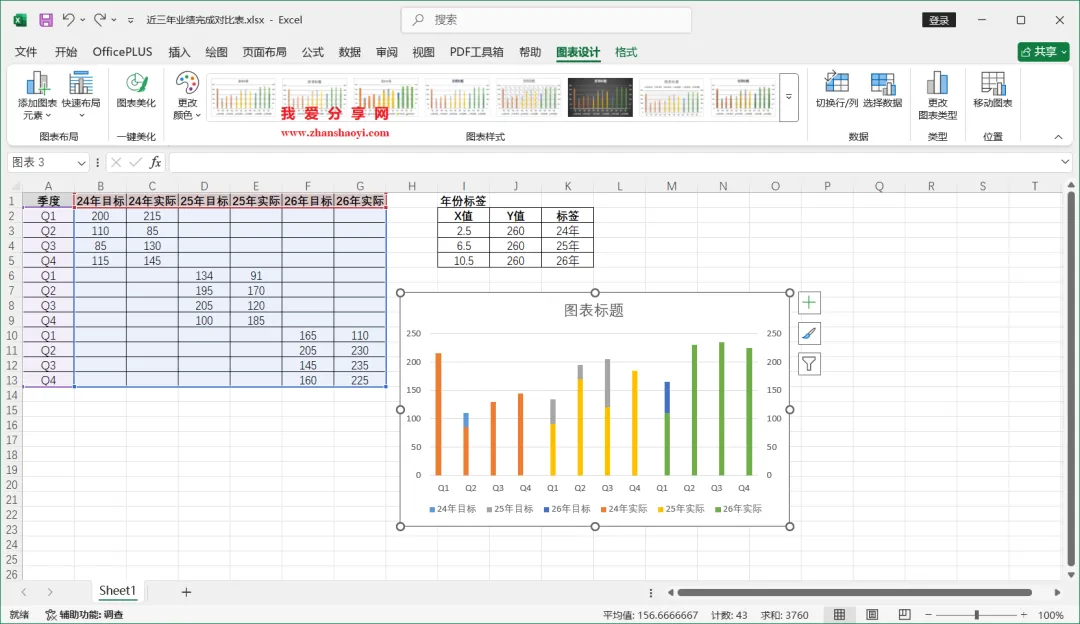

7、修改后的横坐标轴显示效果如下：

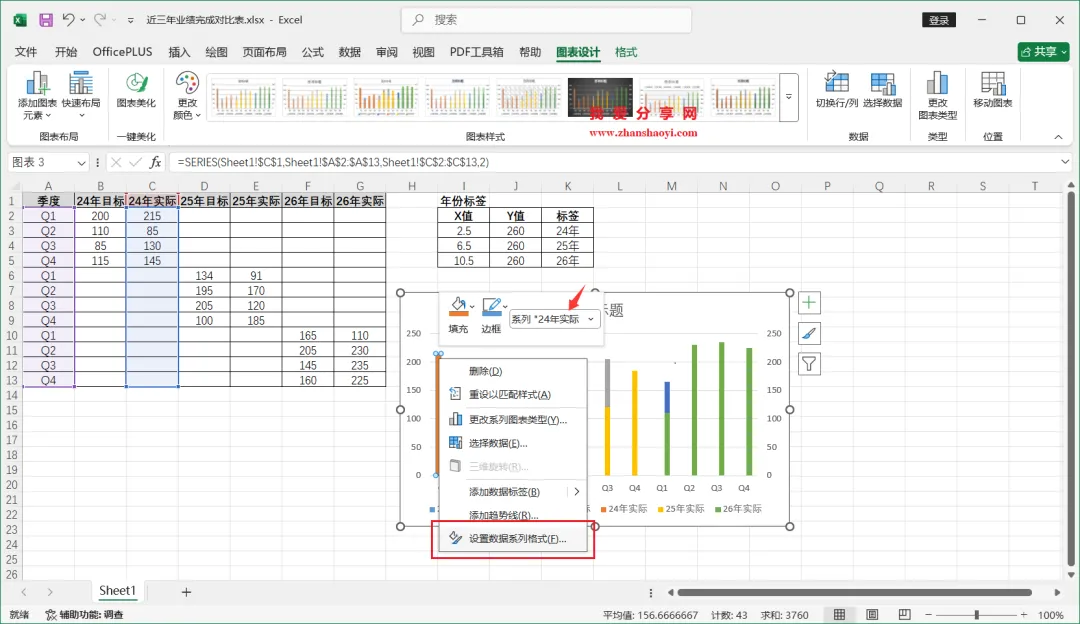

8、第三步，调整柱形嵌套显示，选中任一实际系列柱子，鼠标右击选择【设置数据系列格式】；

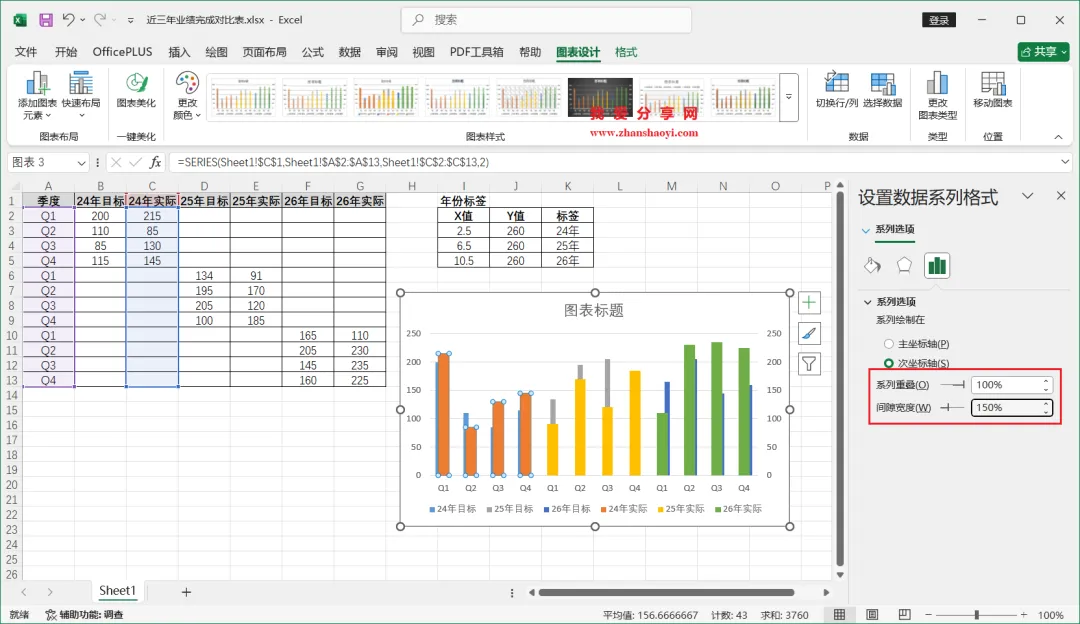

9、调整系列重叠100%，间隙宽度150%；
10、选中任一目标系列柱子，鼠标右击选择【设置数据系列格式】；
11、调整系列重叠100%，间隙宽度150%；

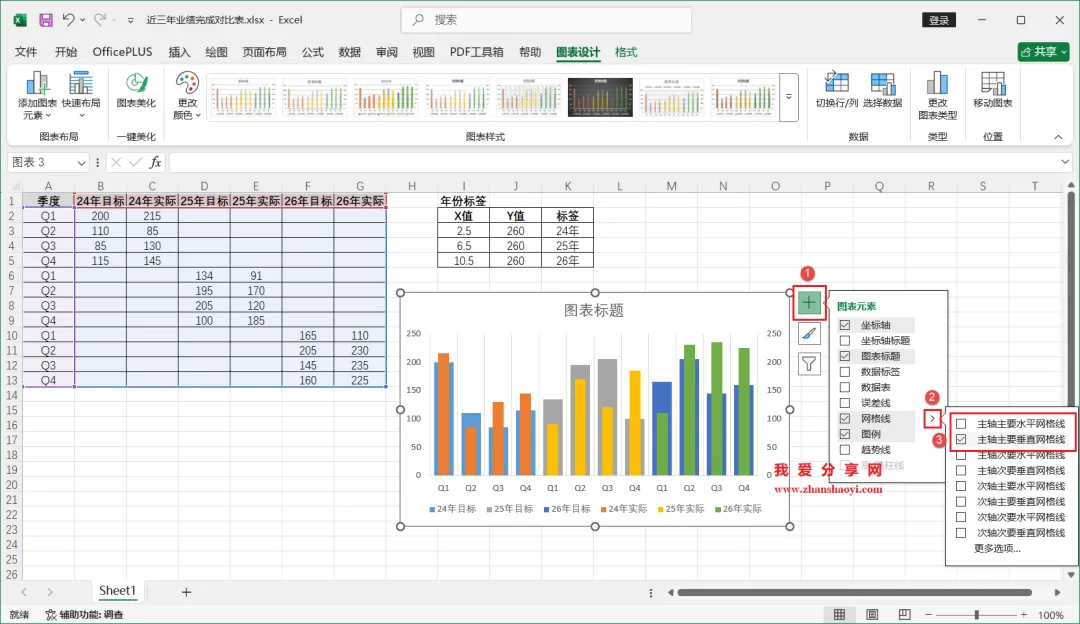

12、第四步，添加年份间隔线，点击图表右上角【+】按钮→网格线栏右侧【▶】按钮，先取消【主轴主要水平网格线】，再勾选【主轴主要垂直网格线】；

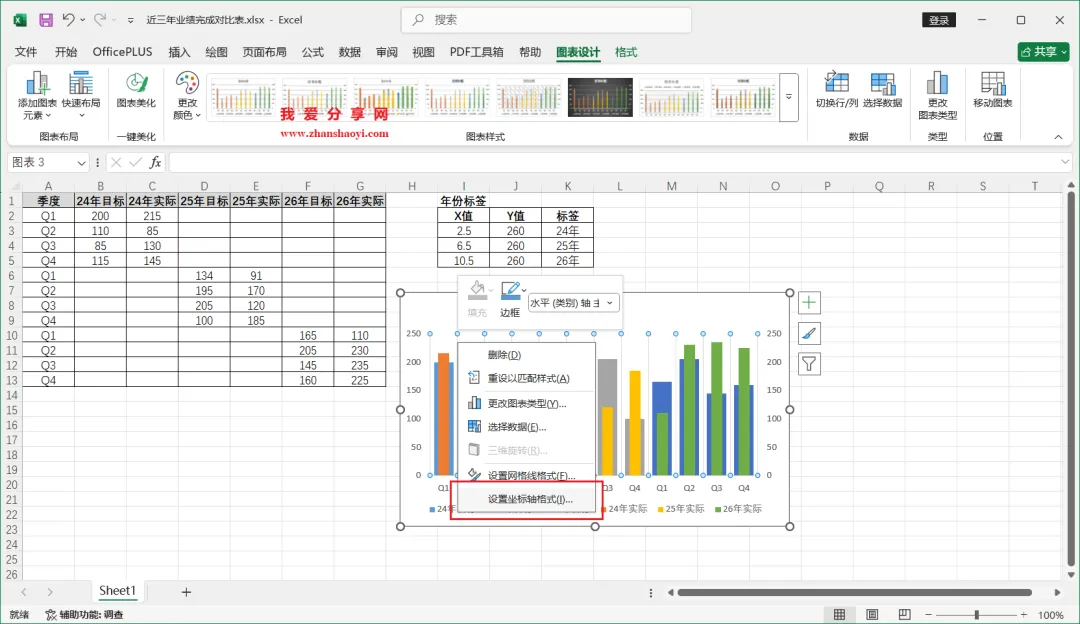

13、鼠标右击图表中的网格线选择【设置坐标轴格式】；

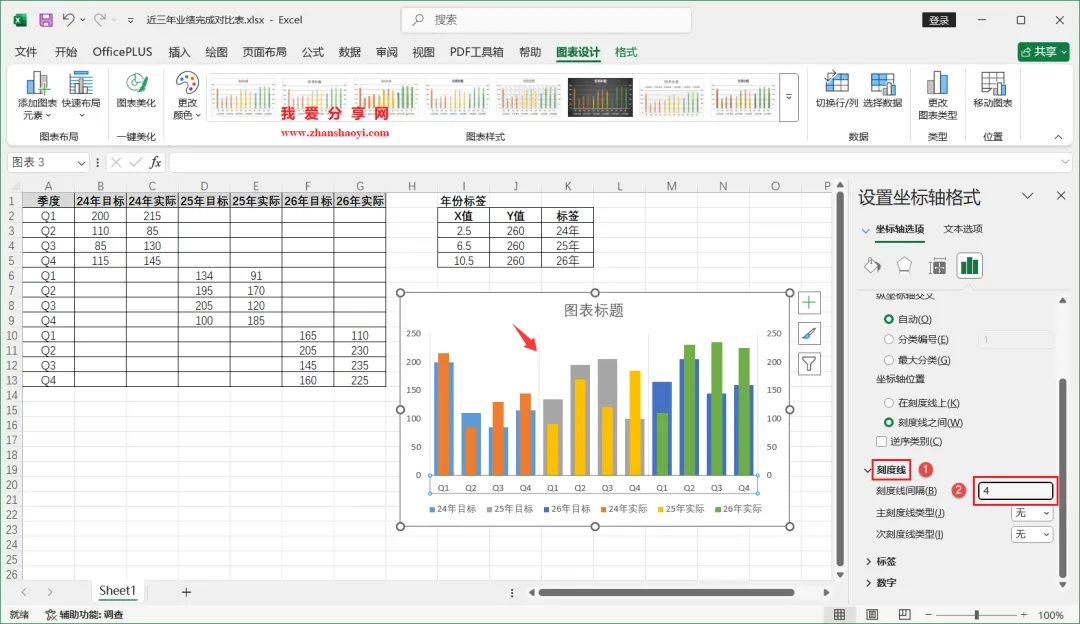

14、将刻度线间隔设置为4，此次垂直网格线刚好分隔开3个年份；

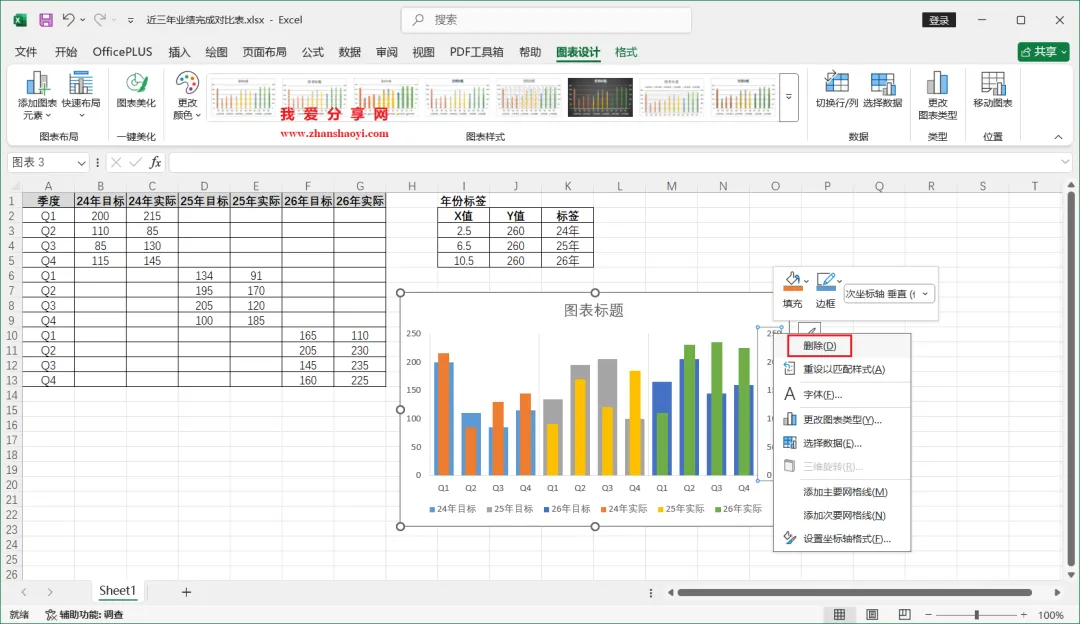

15、第五步，删除次要纵坐标轴，鼠标右击次要纵坐标轴选择【删除】；

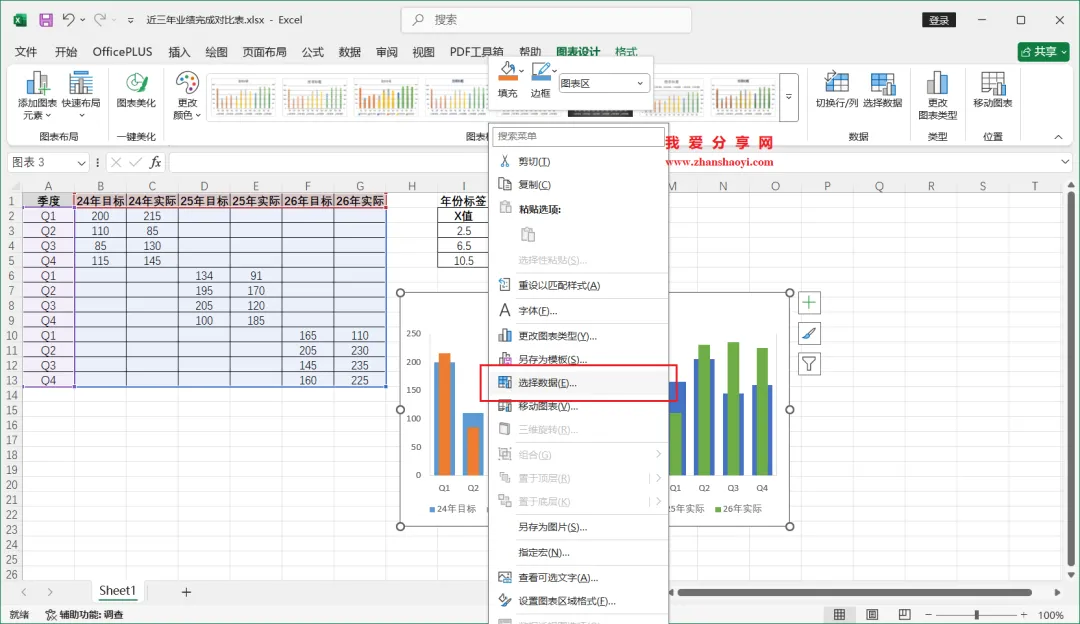

16、第五步，通过散点图添加年份标签，在图表空白处鼠标右击选择【选择数据】；

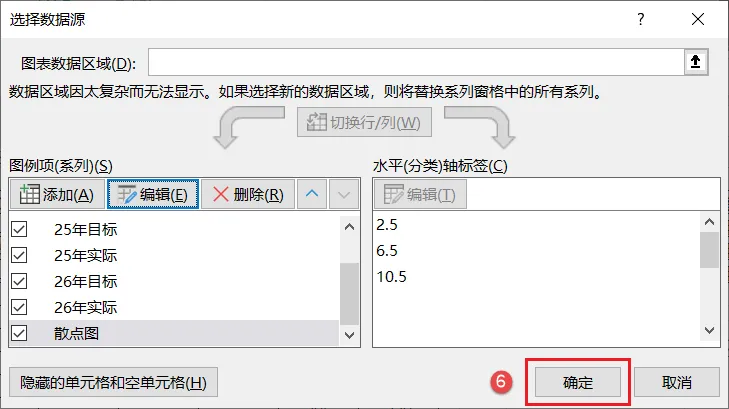

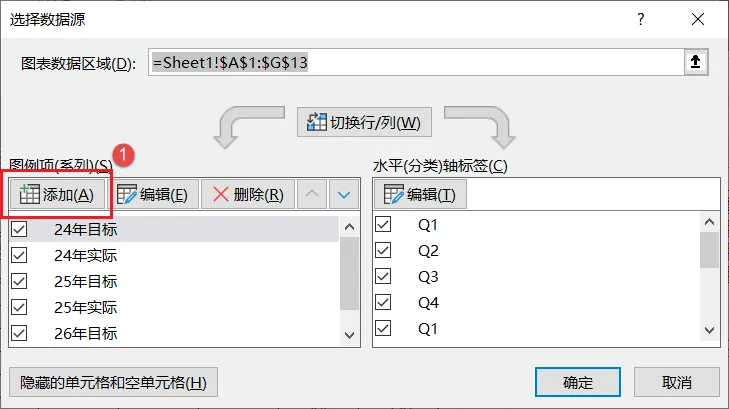

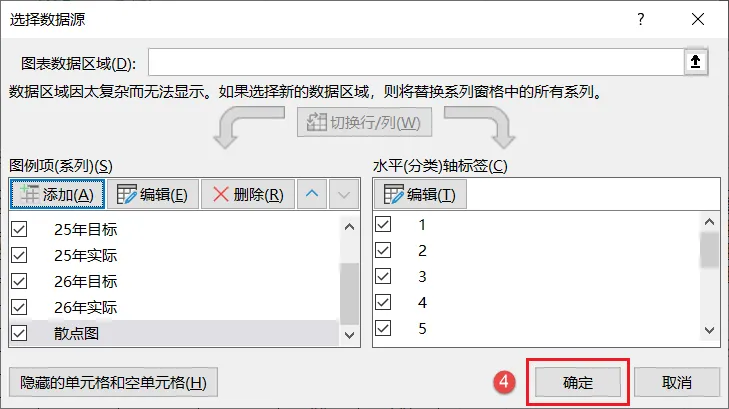

17、打开「选择数据源」窗口，先点击【添加】按钮，输入系列名称：散点图，点击【确定】退出，再点击【确定】退出；

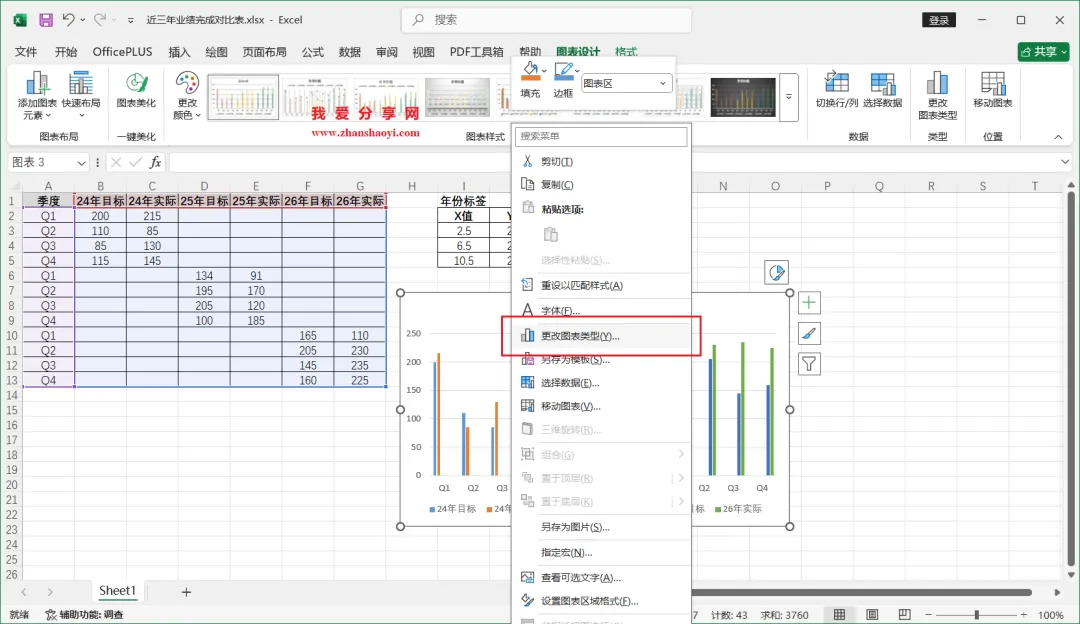

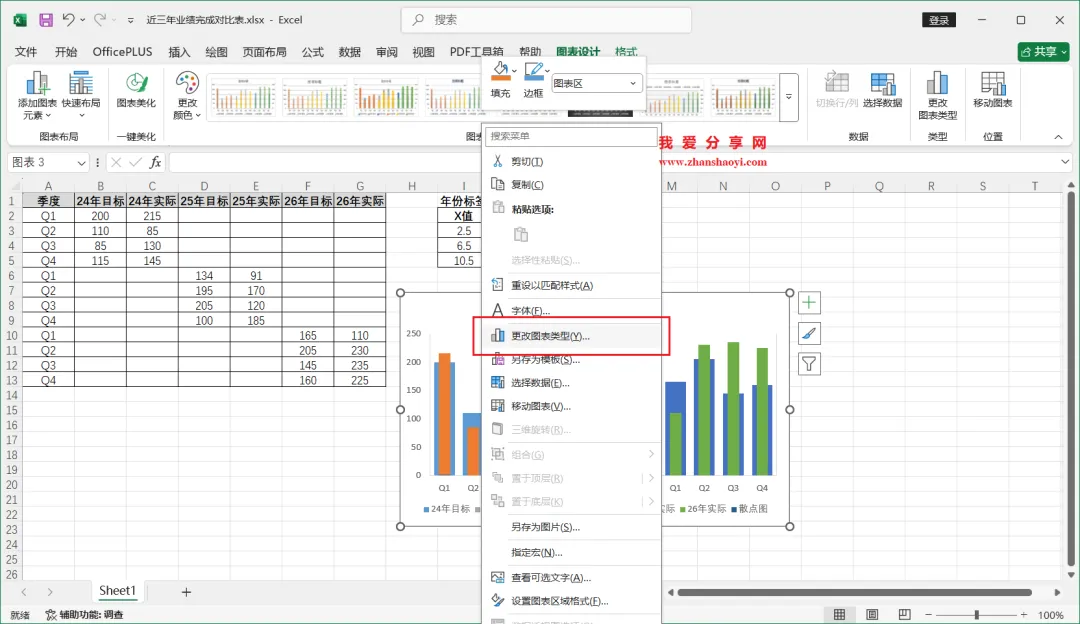

18、继续在图表空白处右击选择【更改图表类型】；

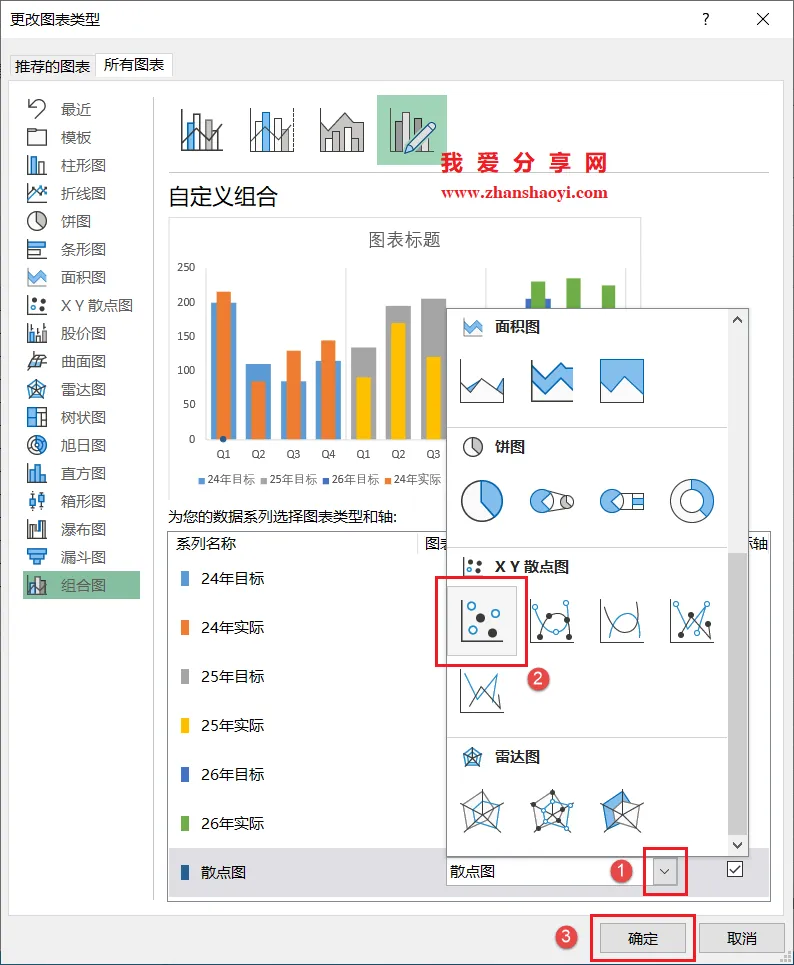

19、保持其它系列图表类型不变，将前面添加的散点图系列图表类型修改为【散点图】，点击【确定】退出；

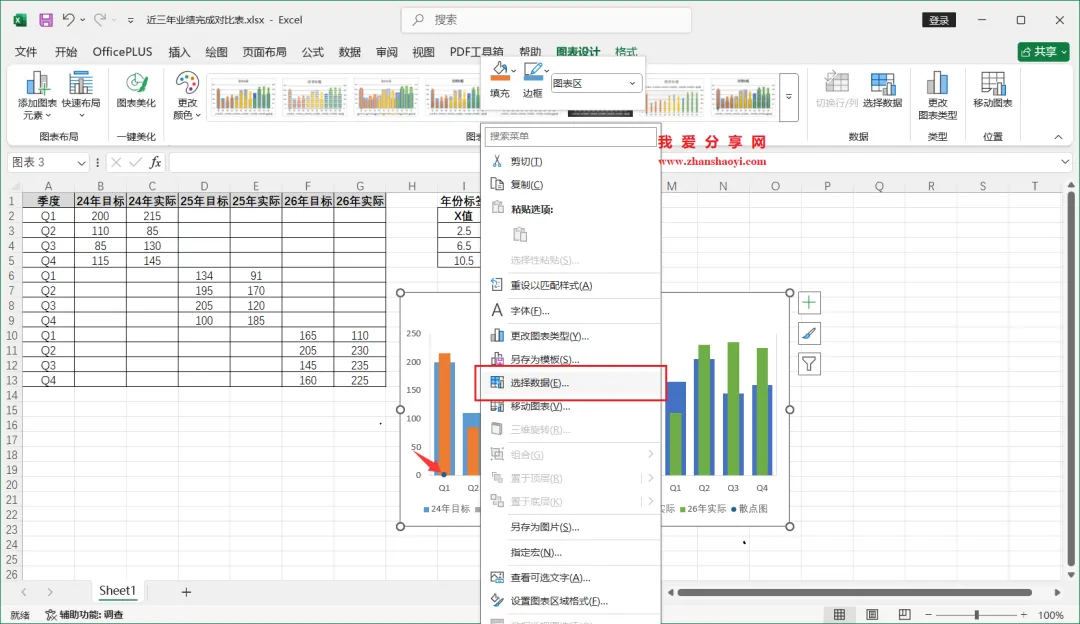

20、图表中添加散点图如下，它不是我们期望的，下面继续修改散点图，在图表空白处鼠标右击选择【选择数据】；

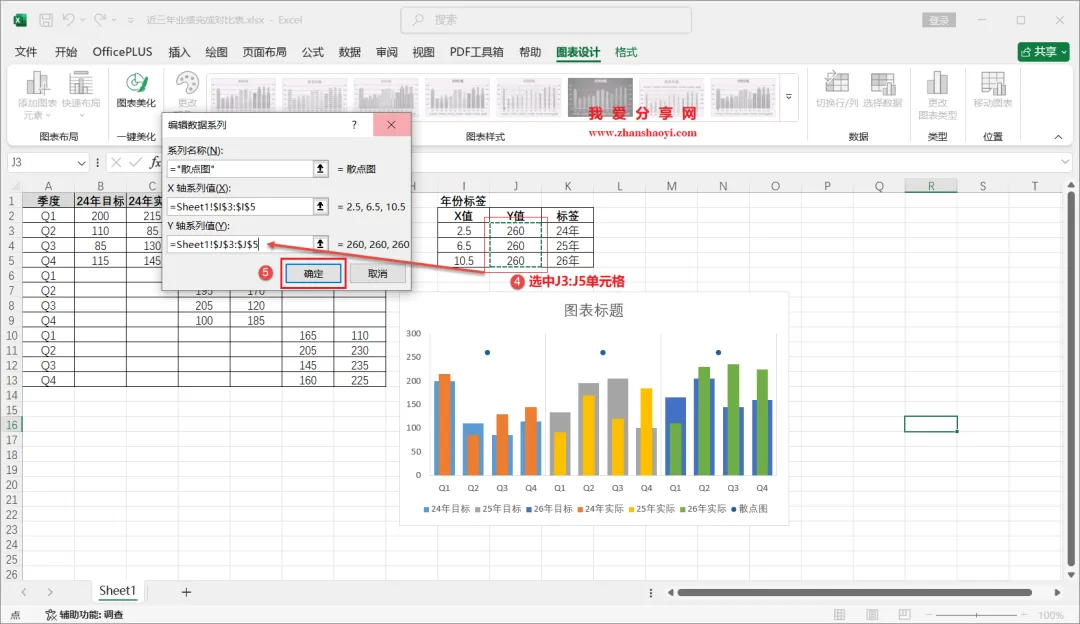

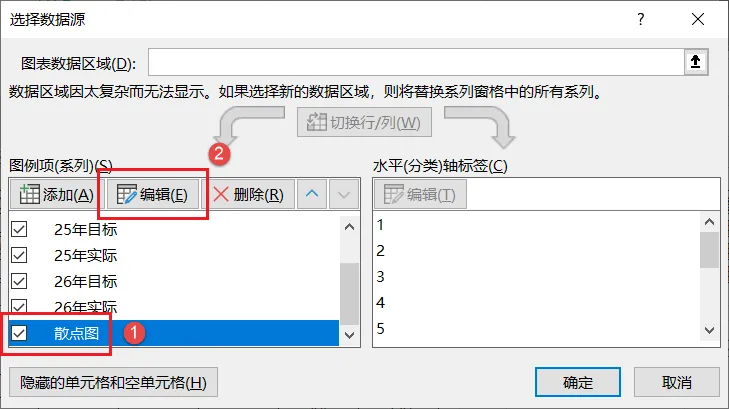

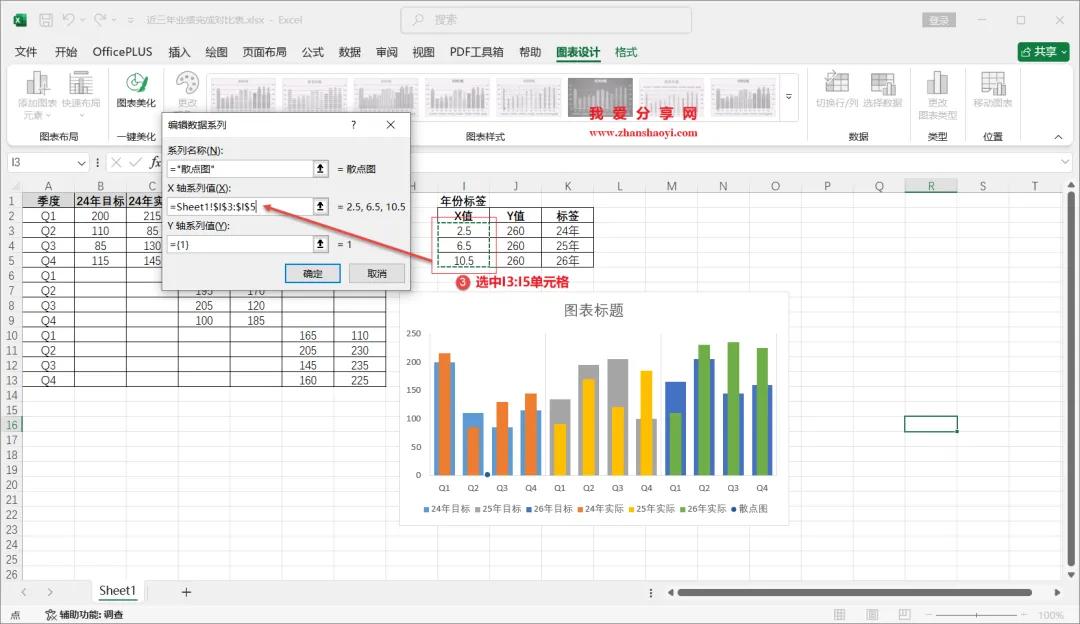

21、先选中【散点图】，然后点击【编辑】按钮打开「编辑数据系列」窗口，继续按照下图选择X轴、Y轴系列值，点击【确定】退出；

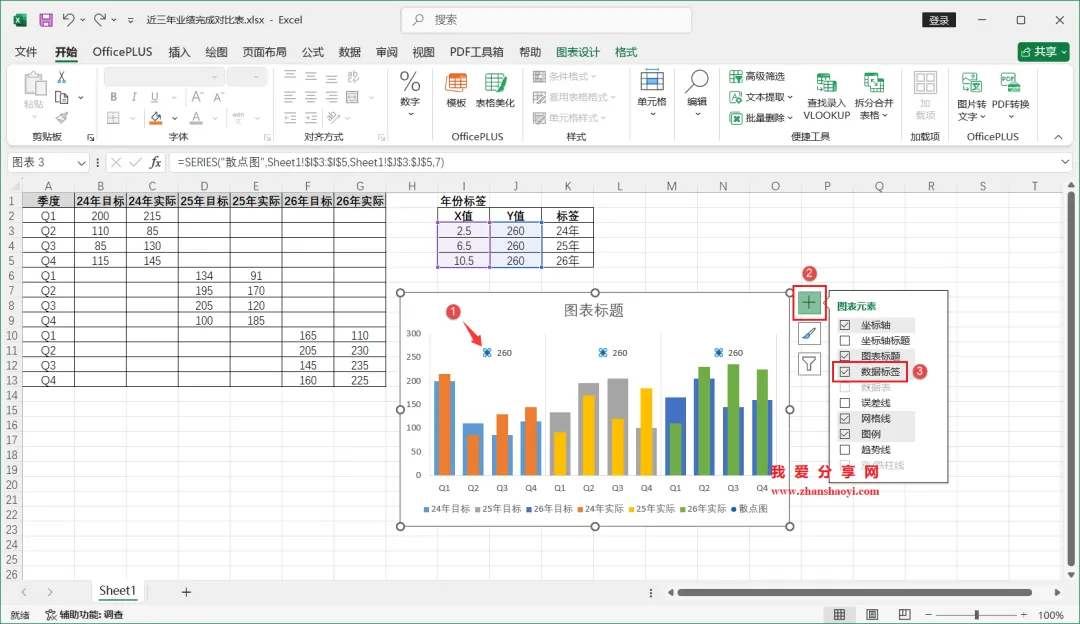

22、修改后的散点图效果如下，先单击选中图表中的散点，点击图表右上角【+】按钮，然后勾选【数据标签】；

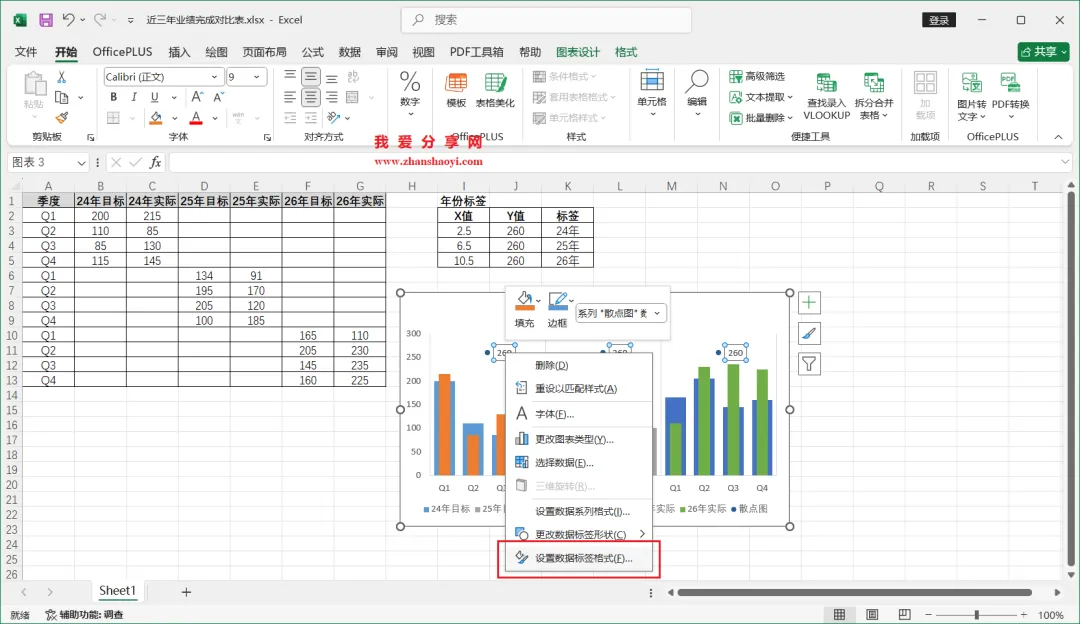

23、鼠标右击数据标签选择【设置数据标签格式】；

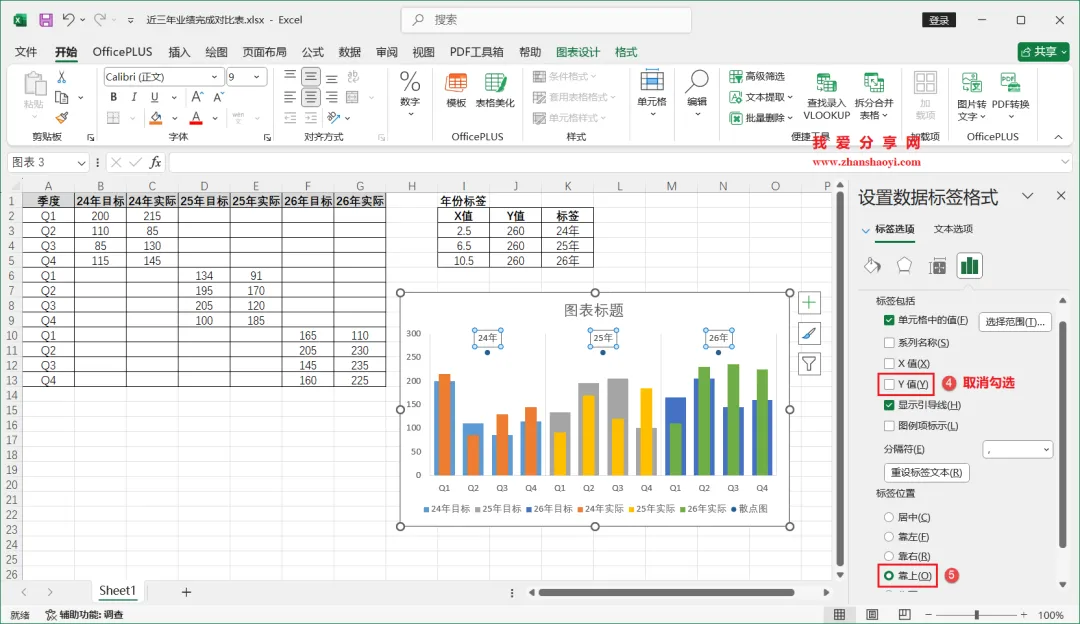

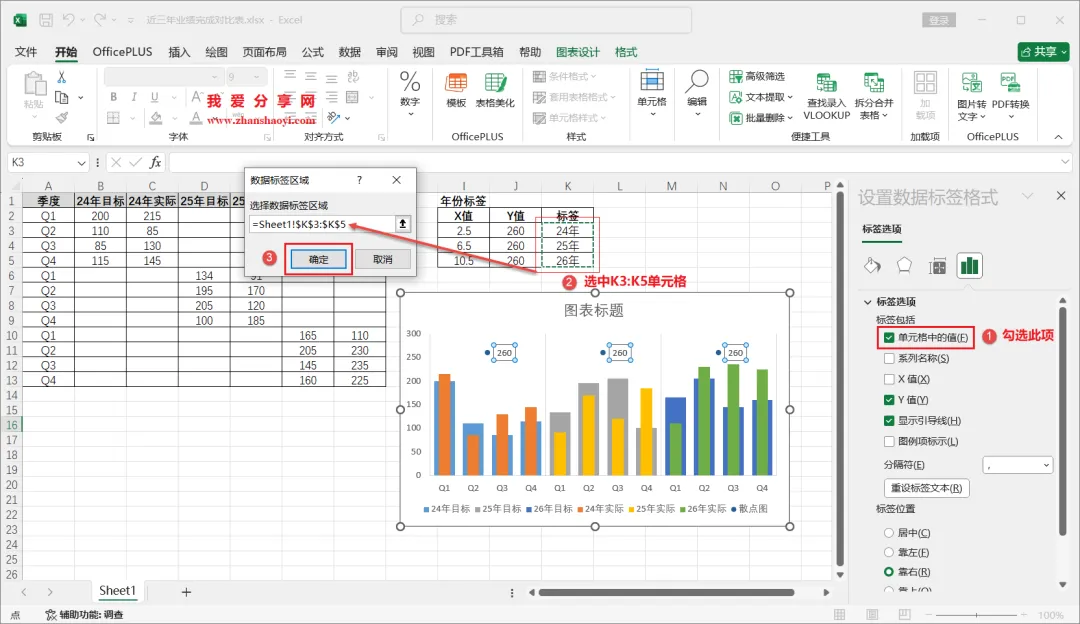

24、在右侧栏中勾选【单元格中的值】，弹出鼠标标签区域对话框，然后勾选K3:K5单元格，点击【确定】；继续取消【Y值】前面的勾选，标签位置选择【靠上】；

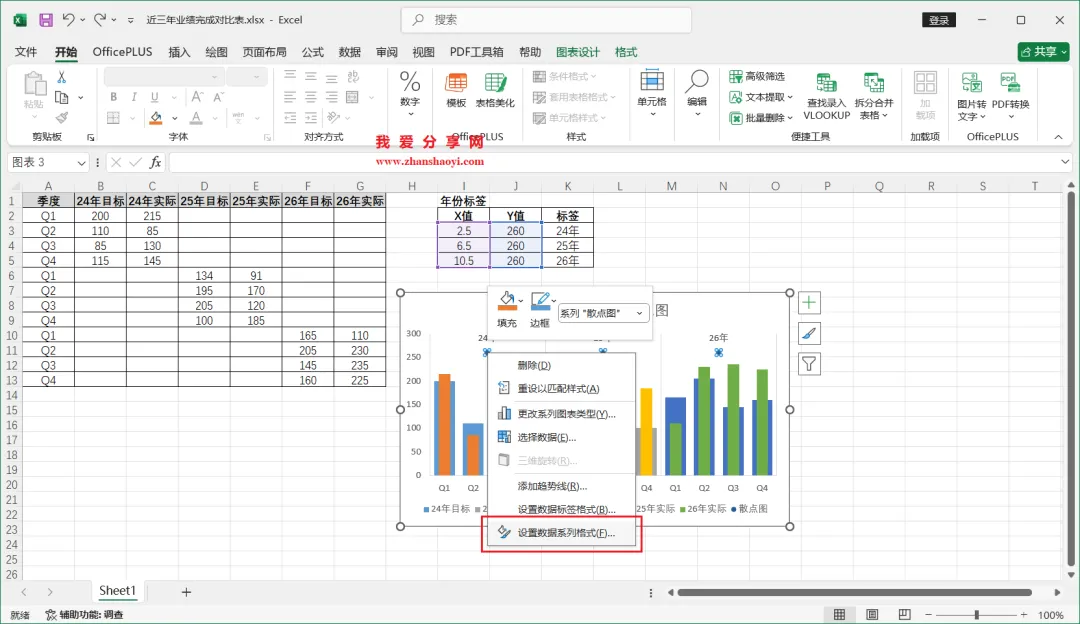

25、第七步，隐藏散点，鼠标右击散点选择【设置数据系列格式】；

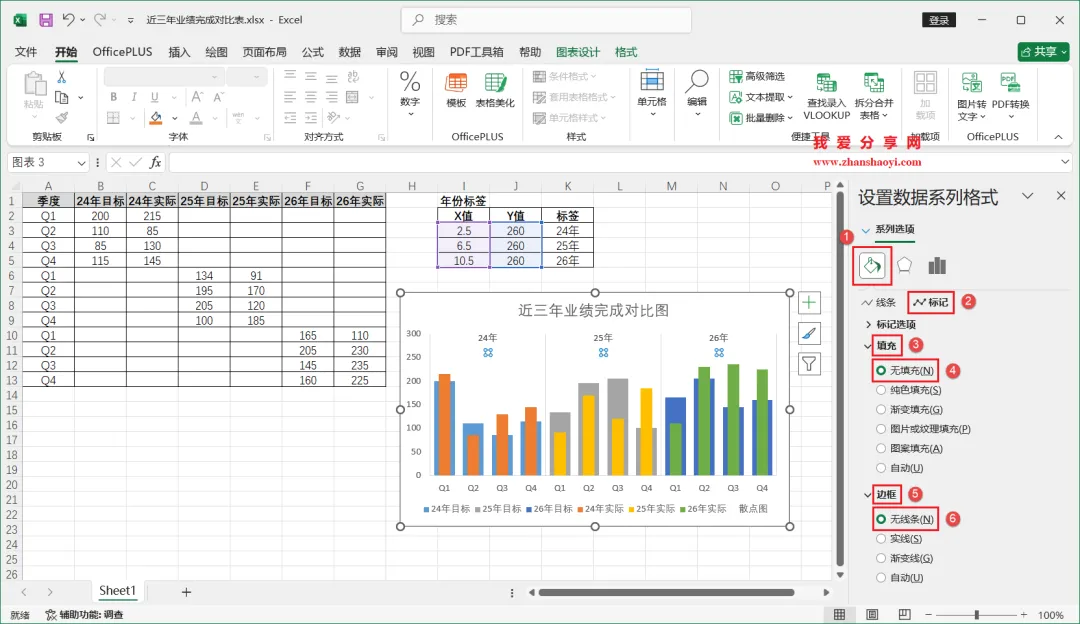

26、先点击【标记】选项，勾选【无填充】和【无线条】；

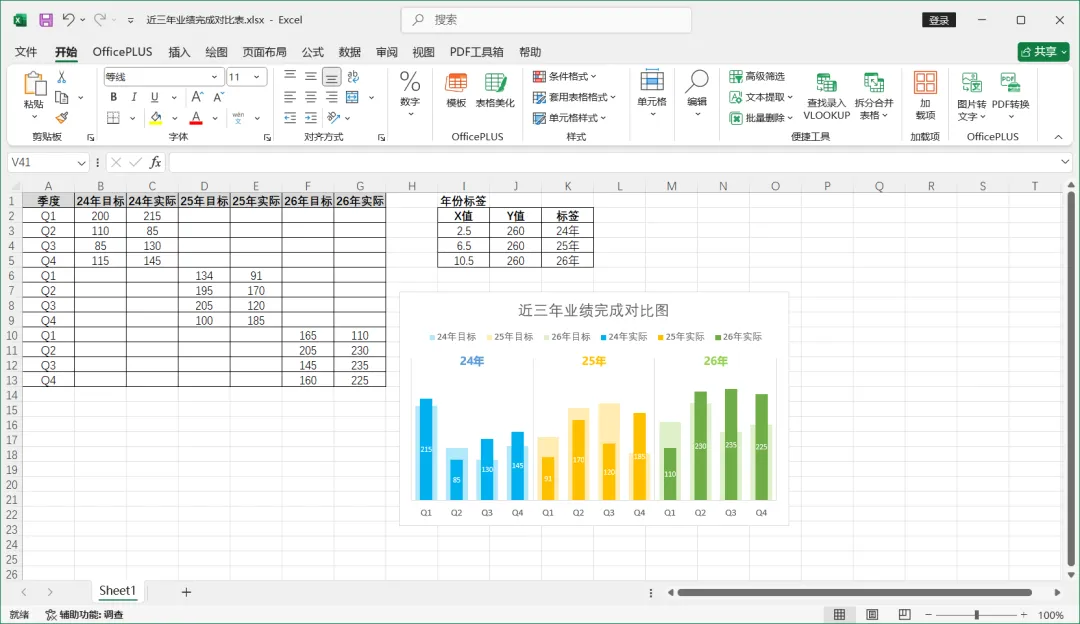

27、最后，修改标题、调整图例位置和调整柱形颜色、透明度：同一年柱形颜色实际深目标浅等美化，最终图表显示效果如下，有需要的小伙伴赶紧试试~~
