机械三维设计软件（SolidWorks、UG/NX、Creo、Solid Edge、CATIA）的装配模块是连接零件建模与工程出图、仿真、生产的核心枢纽，整套体系分为机械业务底层逻辑与软件底层图形、数据算法技术两大维度，二者深度耦合，共同支撑整机装配、干涉检查、运动仿真、工程派生全流程工作。

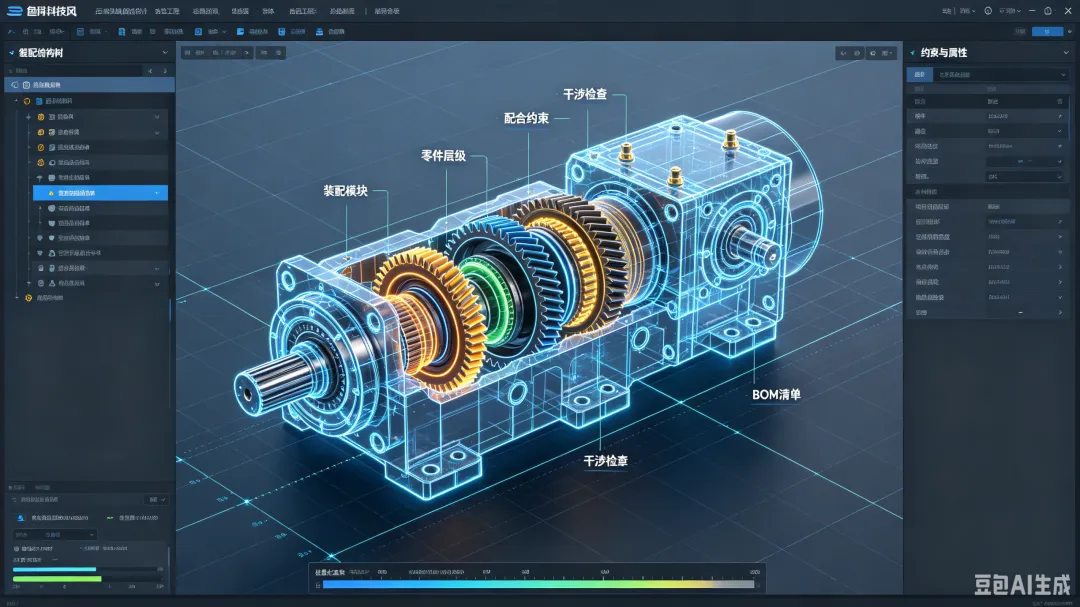

一、装配模块的机械技术逻辑（业务层核心）
从机械工程视角，装配本质是定义零部件空间约束、装配层级、配合关系，还原真实机械产品的组装逻辑，核心分为四层工程规则。
装配层级与零部件引用机制
机械产品天然具备层级结构：总装配体→子装配体→零件，软件完全复刻该工程逻辑。机械设计规范要求模块化拆分，比如减速器总装包含箱体子装、齿轮轴子装、标准件子装。对应工程准则：子装配可独立编辑、单独出工程图、单独做加工采购清单；标准件（螺栓、轴承、垫圈）统一入库调用，禁止重复建模。 工程上区分两种零部件状态：固定件（机架、底座，全局基准，自由度为0）、浮动件（齿轮、连杆，存在移动/旋转自由度），所有装配约束均以固定基准为参照，符合机械装配“先基准后零件”的工艺原则。同时遵循自底向上、自顶向下两种主流设计工艺：自底向上先完成单个零件建模再组装；自顶向下在总装配内绘制零件，依托整机布局驱动零件尺寸，适合整机概念设计、改型开发。
配合约束的机械工程定义
约束是装配的核心业务规则，全部对标机械装配工艺配合类型：重合（面贴合）、同轴（轴孔装配）、平行、垂直、距离、角度、齿轮配合、凸轮配合、螺纹配合。约束的本质是消除零部件空间6个自由度（X/Y/Z平移、X/Y/Z旋转），完全约束零件无运动间隙，欠约束零件保留运动空间用于运动仿真，过约束会产生装配冲突，对应实际装配中强行压装、尺寸干涉的工艺缺陷。 工程层面约束有优先级：基准约束（箱体安装面、主轴轴线）优先级最高，辅助定位约束次之；标准紧固件采用螺纹配合，自动匹配螺距、旋向，还原真实螺纹装配关系；传动件专用约束（齿轮、齿条）直接绑定传动比，无需手动计算啮合位置，贴合机械传动设计流程。
装配工程校验的机械目标
软件内置校验工具完全服务于制造工艺，核心三项：干涉检查、间隙校验、质量属性计算。干涉检查识别零件实体重叠，对应加工装配时零件互相卡死、无法组装；间隙校验检测配合面间隙，区分运动间隙（轴承配合间隙）与无效缝隙（建模误差）；质量属性自动读取零件材料密度，输出总重量、重心、转动惯量，直接用于静力学、动力学仿真，为机架强度、电机扭矩选型提供机械计算依据。此外装配模块可一键生成BOM物料清单，自动区分自制件、标准件、外购件，对接采购与加工工艺。
装配运动与仿真的机械原理落地
装配模块搭载基础运动仿真，依托约束自由度实现机构模拟：连杆机构、凸轮机构、齿轮传动、液压气缸往复运动。仅依靠装配约束即可完成运动轨迹、位移、速度曲线输出，无需额外搭建仿真模型，简化机械传动方案验证；进阶装配可导入有限元模块，直接基于装配接触关系做装配应力分析，模拟螺栓预紧力、装配挤压变形，解决整机装配应力失效工程问题。

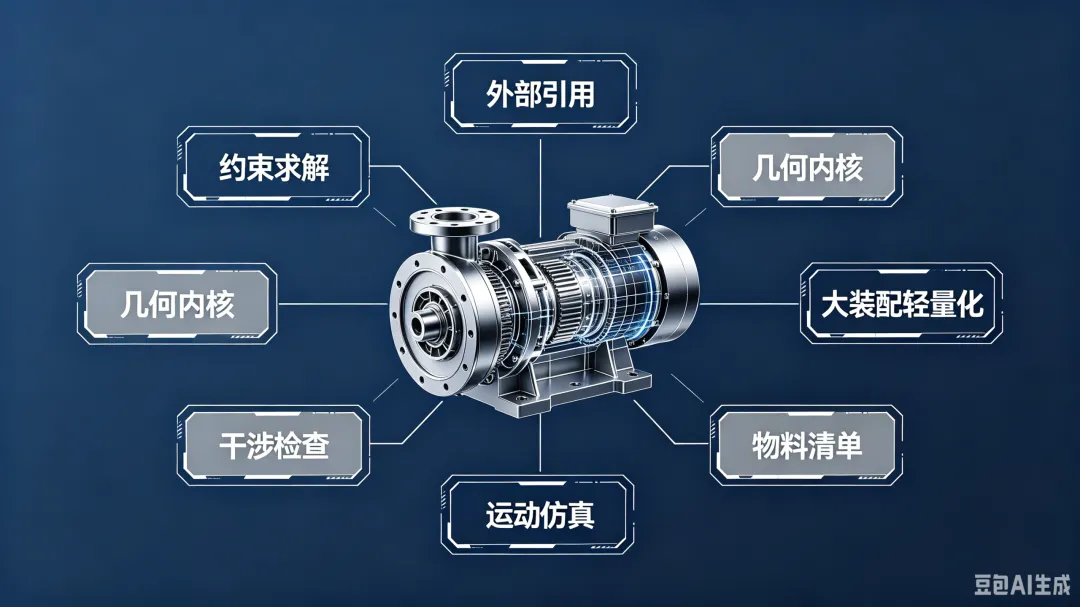

二、装配模块底层软件技术（计算机图形与数据算法层）
软件技术是装配功能实现的底层支撑，分为数据存储、几何求解、图形渲染、性能优化四大核心技术栈。
轻量化引用数据架构（软件核心数据技术） 主流三维软件装配均采用
外部引用实例化技术，不复制零件实体数据，装配体仅存储零件文件路径、空间变换矩阵（平移、旋转坐标）、约束方程，大幅降低文件体积。一个装配中调用100颗相同螺栓，软件仅存储1份螺栓实体，通过矩阵生成100个实例，这是大装配（上万零件整机）能正常打开的核心技术。 数据分层存储：装配文件存储约束树、层级树、变换矩阵；零件文件存储实体B-Rep边界表示几何；二者独立分离，修改零件模型后装配自动同步更新，实现参数化联动。与之配套的是文件关联校验算法，检测零件路径丢失、版本不匹配，避免装配“丢失特征”。
约束求解器几何算法
约束系统依靠几何约束求解器完成坐标解算，属于数值迭代算法。软件将所有配合约束转化为多元方程组，求解零件六自由度坐标。当出现过约束时，求解器通过冲突算法标记冗余约束；欠约束则保留自由变量用于运动计算。求解器分为精确几何求解与数值迭代求解，简单平面、同轴约束用精确解析解，复杂多连杆机构采用牛顿迭代法逐帧计算运动位置，平衡计算精度与速度。 同时底层搭载布尔运算内核（ACIS、OCCT几何内核），干涉检查本质是批量实体布尔求交运算，遍历所有零部件实体判断是否存在相交体积，并输出干涉坐标、干涉体积大小。
大装配轻量化渲染与性能优化技术
大型设备（机床、汽车、航空结构）装配零件可达数万件，软件依靠多级轻量化技术保障流畅操作：一是抑制/隐藏算法，暂时卸载子装配几何数据，仅保留外形包围盒；二是LOD多细节层级渲染，远距离显示低精度面片模型，放大后加载高精度实体；三是图形显卡GPU并行加速，将干涉计算、模型显示运算转移至显卡，降低CPU负载。 空间分区加速盒算法是干涉检查提速关键：软件将装配三维空间分割为立方体网格，仅对同一网格内的零件做布尔求交，跳过远距离无接触零件，将数万零件干涉计算时长压缩数十倍。
参数化与同步建模双内核适配装配
参数化装配依托尺寸驱动树，修改零件尺寸后约束自动同步更新整机位置；同步建模无历史树，可直接拖动装配零件修改配合面，适配逆向装配、改型设计场景。两种内核底层共用同一装配矩阵变换系统，实现混合建模兼容。同时装配模块搭载导出内核，可将装配导出STEP、IGS中性文件，跨软件交换整机模型，底层通过标准化几何接口统一不同软件的装配层级、约束数据。
三、机械技术与软件技术协同关系总结
机械技术定义装配“要实现什么工程功能”，软件技术解决“如何高效稳定实现”。机械装配的层级、约束、干涉、运动需求，倒逼几何内核、约束求解、轻量化算法迭代；而软件的大装配性能、参数联动、跨平台导出能力，反过来拓展机械设计工作边界，实现从概念装配、工艺校验、仿真分析到生产BOM的一体化数字化流程。现代机械设计软件装配模块持续向云端轻量化装配、AI自动约束、装配工艺仿真融合方向迭代，进一步打通机械工程需求与计算机底层图形技术的壁垒。
