第4章
工业机电工程安装技术
4.1 机械设备安装技术
下列关于滑动轴承的安装技术要求，正确的是（ ）
A.对于厚壁轴瓦，在拧紧螺栓后，用0.05mm塞尺从外侧检查上下轴瓦接合面
B.薄壁轴瓦装配后，在中分面处用0.03mm塞尺检查，不应塞入

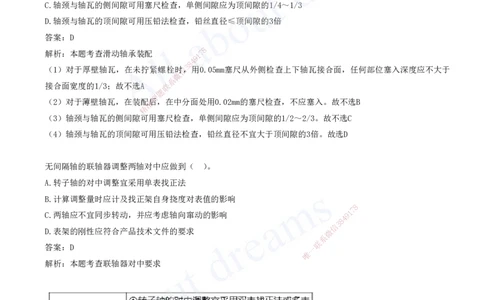

C.轴颈与轴瓦的侧间隙可用塞尺检查，单侧间隙应为顶间隙的1/4～1/3
D.轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径≤顶间隙的3倍
答案：D
8
解析：本题考查滑动轴承装配 1 7
9
4
8
3
（1）对于厚壁轴瓦，在未拧紧螺栓时信，用0.05mm塞尺从外侧检查上下轴瓦接合面，任何部位塞入深度应不大于
微
系
接合面宽度的1/3；故不选A 联
题
押
（2）对于薄壁轴瓦，在装配准后，在中分面处用0.02mm的塞尺检查，不应塞入。故不选B
精
（3）轴颈与轴瓦的侧间隙可用塞尺检查，单侧间隙应为顶间隙的1/2～2/3。故不选C
（4）轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径不宜大于顶间隙的3倍。故选D
无间隔轴的联轴器调整两轴对中应做到（ ）。
A.转子轴的对中调整宜采用单表找正法
B.计算调整量时应计及找正架自身挠度对表值的影响
8
7
C.两轴应不宜同步转动，并应考虑轴向窜动的影响 9 1
4
8
3
信
D.表架的刚性应符合产品技术文件的要求 微
系
联
答案：D 一
唯
解析：本题考查联轴器对中要求
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
下列机械式联轴器，属于刚性联轴器的有（ ）。
A.弹性套柱销联轴器
B.蛇形弹簧联轴器
C.凸缘联轴器
D.V带轮钢砂式安全联轴器
E.夹壳联轴器
答案：CE

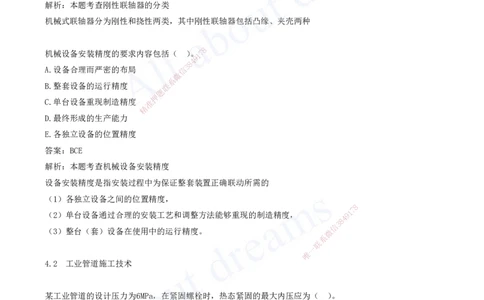

解析：本题考查刚性联轴器的分类
机械式联轴器分为刚性和挠性两类，其中刚性联轴器包括凸缘、夹壳两种
8
机械设备安装精度的要求内容包括（ ）。1 7
9
4
8
3
A.设备合理而严密的布局 信
微
系
B.整套设备的运行精度 联
题
押
C.单台设备重现制造精度 准
精
D.最终形成的生产能力
E.各独立设备的位置精度
答案：BCE
解析：本题考查机械设备安装精度
设备安装精度是指安装过程中为保证整套装置正确联动所需的
（1）各独立设备之间的位置精度，
8
（2）单台设备通过合理的安装工艺和调整方法能够重 现的制造精度， 9 1
7
8
4
信
3
（3）整台（套）设备在使用中的运行精度。 微
系
联
一
唯
4.2 工业管道施工技术
某工业管道的设计压力为6MPa，在紧固螺栓时，热态紧固的最大内压应为（ ）。
A.0.2MPa
B.0.3MPa
C.0.4MPa
D.0.5MPa
答案：B
解析：本题管道热态紧固或冷态紧固
紧固螺栓时，钢制管道最大内压应根据设计压力确定。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
当设计压力小于或等于6.0MPa时，热态紧固最大内压应为0.3MPa；
当设计压力大于6.0MPa时，热态紧固最大内压应为0.5MPa。
工业管道与设备作为一个系统进行液压试验，管道的试验压力为1MPa，当设备试验压力值为（ ），经建设单位
同意，可按设备的试验压力进行管道液压试验。
A.0.6MPa
B.0.77MPa
C.0.8MPa

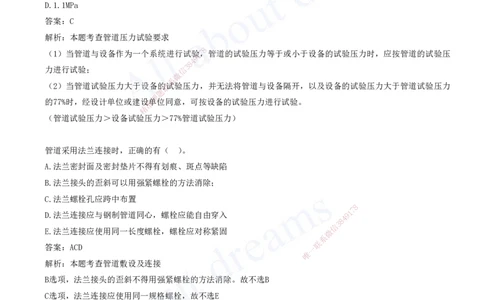

D.1.1MPa
答案：C
解析：本题考查管道压力试验要求
8
（1）当管道与设备作为一个系统进行试验1 7，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压
9
4
8
3
力进行试验； 信
微
系
（2）当管道试验压力大于设备的联试验压力，并无法将管道与设备隔开，以及设备的试验压力大于管道试验压力
题
押
的77%时，经设计单位或建设准单位同意，可按设备的试验压力进行试验。
精
（管道试验压力＞设备试验压 力＞77%管道试验压力）
管道采用法兰连接时，正确的有（ ） 。
A.法兰密封面及密封垫片不得有划痕、斑 点等缺陷
B.法兰接头的歪斜可以用强紧螺栓的方法消除；
C.法兰螺栓孔应跨中布置
8
D.法兰连接应与钢制管道同心，螺栓应能自由穿入 9 1
7
8
4
信
3
E.法兰连接应使用同一长度螺栓，螺栓应对称紧固 微
系
答案：ACD 一
联
唯
解析：本题考查管道敷设及连接
B选项，法兰接头的歪斜不得用强紧螺栓的方法消除。故不选B
C选项，法兰连接应使用同一规格螺栓，故不选E
工业管道与机械设备连接前，应在自由状态下检查法兰的（ ）。
A.平行度
B.垂直度
C.同轴度
D.端面间隙
E.螺孔间距
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
答案：AC
解析：（8）管道与大型设备或动设备连接（如空压机、制氧机、汽轮机等），应在设备安装定位并紧固地脚螺栓
后进行。无论是焊接还是法兰连接，连接时都不应使动设备承受附加外力。自由状态下法兰的平行度和同轴度。
应符合设计要求。管道与动设备最终连接时，应在联轴器上架设百分表监视动设备的位移。
4.3 电气装置安装技术
关于架空导线连接要求的说法，错误的是（ ）。

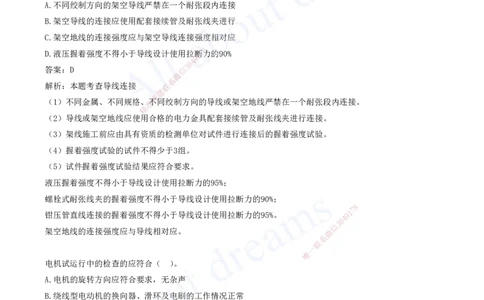

A.不同绞制方向的架空导线严禁在一个耐张段内连接
B.架空导线的连接应使用配套接续管及耐张线夹进行
C.架空地线的连接强度应与架空导线连接强度相对应
8
D.液压握着强度不得小于导线设计使用拉1断7力的90%
9
4
8
3
答案：D 信
微
系
解析：本题考查导线连接 联
题
押
（1）不同金属、不同规格、准不同绞制方向的导线或架空地线严禁在一个耐张段内连接。
精
（2）导线或架空地线应使用 合格的电力金具配套接续管及耐张线夹进行连接。
（3）架线施工前应由具有资质的检测单位对试件进行连接后的握着强度试验。
（4）握着强度试验的试件不得少于3组 。
（5）试件握着强度试验结果应符合要求。
液压握着强度不得小于导线设计使用拉断力的95%；
螺栓式耐张线夹的握着强度不得小于导线设计使用 拉断力的90%；
8
钳压管直线连接的握着强度不得小于导线设计使用拉断 力的95%。 9 1
7
8
4
信
3
架空地线的连接强度应与导线相对应。 微
系
联
一
唯
电机试运行中的检查的应符合（ ）。
A.电机的旋转方向应符合要求，无杂声
B.绕线型电动机的换向器、滑环及电刷的工作情况正常
C.振动（双振幅值）不应大于标准规定值
D.应用500V兆欧表测量电动机绕组的绝缘电阻。对于380V的异步电动机应不低于0.5MΩ
E.检查电动机安装是否牢固，地脚螺栓是否全部拧紧
答案：ABC
解析：试运行中的检查
（1）电动机的旋转方向应符合要求，无杂声。振动（双振幅值）不应大于标准规定值。故选A
（2）绕线型电动机的换向器、滑环及电刷的工作情况正常。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
（3）电动机第一次启动一般在空载情况下进行，空载试运行时间宜为2h
（4）空载状态下可启动次数及间隔时间应符合产品技术文件的要求。无要求时，连续启动2次的时间间隔不应小
于5min，并应在电动机冷却至常温下进行再次启动。
排除法，选项，D和E属于试运行前的检查，故不选D和E
GIS交接试验中应在GIS充气24h后进行的试验有（ ）。
A.密封性试验
B.气体含水量测试
C.主回路交流耐压试验
D.测量主回路的导电电阻
E.操动试验
8
答案：AB 1 7
9
4
8
3
解析：本题考查气体绝缘金属封闭开信关（GIS）设备安装技术的交接试验
微
系
（1）六氟化硫气体绝缘金属封闭联开关设备交接试验项目主要包括：测量主回路的导电电阻；密封性试验；测量
题
押
六氟化硫气体含水量；主回准路交流耐压试验；操动试验以及气体密度继电器、压力表和压力动作阀的检查。故不
精
选CDE
（2）密封试验应在封闭式组合电器充气24h后，且在组合电器操动试验后进行。故选A
（3）气体含水量的测量应在封闭式组 合电器充气24h后进行。故选B
（4）进行组合电器的操动试验时，联锁与 闭锁装置动作应准确可靠。
4.4 自动化仪表工程安装技术
8
自动化仪表中的取源部件不包括（ ）。 9 1
7
8
4
信
3
A.温度取源部件 微
系
B.压力取源部件 一
联
唯
C.电流取源部件
D.流量取源部件
答案：C
解析：本题考查取源部件安装要求
取源部件包括：温度取源部件、压力取源部件、流量取源部件、物位取源部件、分析取源部件等
下列有关温度检测仪表的安装工艺，不符合规定的是（ ）
A.测温元件安装在易受被测物料强烈冲击的位置，应按设计文件规定采取防弯曲措施
B.压力式温度计的温包必须全部浸入被测对象中
C.在多粉尘的部位安装测温元件，应采取防止磨损的措施
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
D.表面温度计的感温面与被测对象表面应留有适当的间隙
答案：D
解析：本题考查温度检测仪表安装
（1）测温元件安装在易受被测物料强烈冲击的位置时，应采取防弯曲措施。
（2）压力式温度计的感温包必须全部浸入被测对象中。
（3）在多粉尘的部位安装测温元件，应采取防止磨损的措施。
（4）表面温度计的感温面与被测对象表面应紧密接触，并应可靠固定。故选D
分析取源部件在水平和倾斜的管道上安装的方位与（ ）的要求相同。
A.物位取源部件
B.温度取源部件
8
C.压力取源部件 1 7
9
4
8
3
D.流量取源部件 信
微
系
答案：C 联
题
押
解析：本题考查分析取源部准件安装
精
在水平和倾斜的管道上安装分 析取源部件时，安装方位与安装压力取源部件的要求相同。
下列有关自动化仪表设备的安装工艺， 正确的做法的是（ ）。
A.雷达物位计应安装在进料口的上方，传 感器应垂直于物料表面
B.浮筒液位计的安装应使浮筒呈非垂直状态
C.用差压计或差压变送器测量液位时，仪表安装高 度不应低于下部取压口
8
D.射频导纳物位计不应安装在进料口的上方 9 1
7
8
4
信
3
答案：D 微
系
解析：本题考查物位检测仪表安装 一
联
唯
雷达物位计不应安装在进料口的上方，传感器应垂直于物料表面。故不 选A
浮筒液位计的安装应使浮筒呈垂直状态，垂直度允许偏差为2mm/m，浮筒中心应处于正常操作液位或分界液位的
高度。故不选B
差压计或差压变送器测量液位时，仪表安装高度不应高于下部取压口。故不选C
射频导纳物位计不应安装在进料口的上方。故选D
仪表工程中，气动信号管道应采用（ ）。
A.紫铜管
B.镀锌钢管
C.无缝钢管
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理[、注一：建天、一一造文、化二专造有、安版全权、，消未防经、咨许询可、不检可测转课程发押或题复联印系传QQ/播微]信：3849178
D.不锈钢管
E.聚乙烯、尼龙管
答案：ADE
解析：气动信号管道安装
（1）气动信号管道应采用紫铜管、不锈钢管或聚乙烯管、尼龙管。故选ADE
（2）气动信号管道安装无法避免中间接头时，应采用卡套式接头连接；气动信号管道终端应配装可拆卸的活动
连接件。
