FPGA团队协作时，模块要交给别人却不想暴露源码？Vivado里的DCP网表能做到：对方拿到手就能直接布局布线出bit文件，源码完全看不见。这个网表到底怎么生成、怎么交付，一文讲清楚。

一、Vivado设置

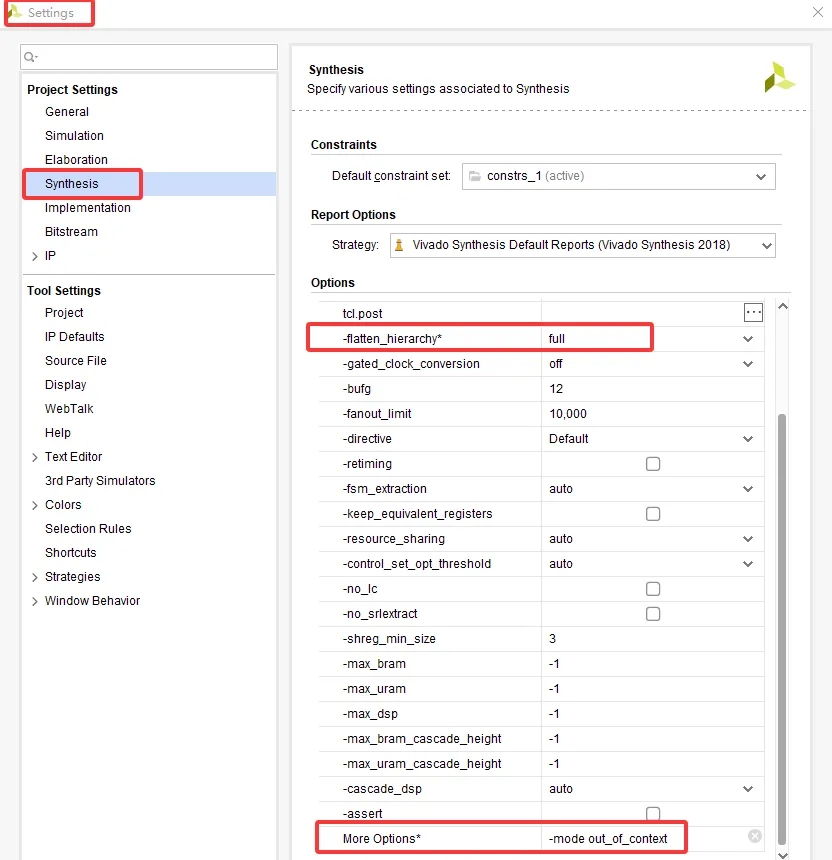

如图1所示，在Settings中找到Synthesis设置，将flatten_hierarchy设为full，More Options填入-mode out_of_context后点击Apply保存。

flatten_hierarchy有三个选项：full表示将所有子模块逻辑展开到同一层级；none保持原始层次结构不变；rebuilt让综合器自动重新构建层次。生成DCP时推荐用full。

-mode out_of_context表示以"上下文无关"模式综合，即端口不被当作顶层物理引脚，综合器不会插入I/OBUF，也不依赖上层设计进行跨层优化。

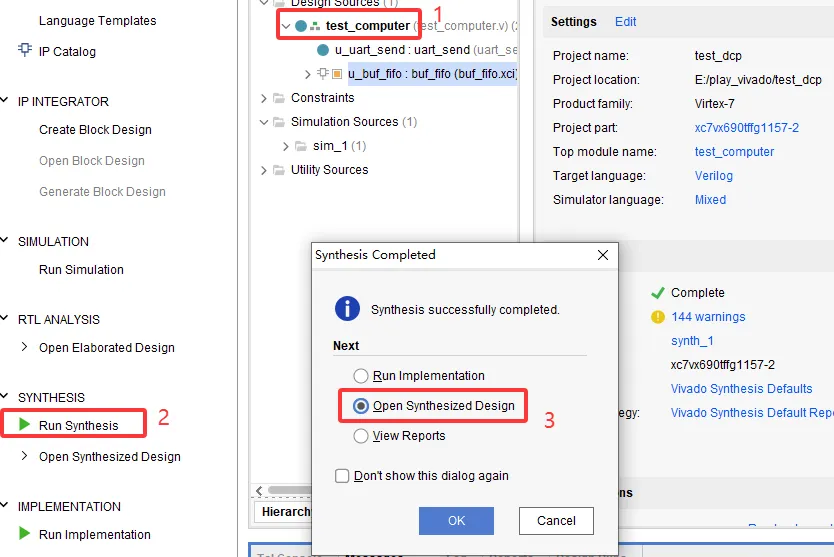

接下来如图2所示，将要生成DCP的模块设为顶层，点击Run Synthesis，综合完成后点击Open Synthesized Design进入综合后设计界面。

需要注意的是，如果模块包含parameter参数，生成DCP后参数值会被固化为固定值。这与Xilinx IP核设置好参数后都需要重新综合是同样的道理。

二、生成DCP网表与仿真文件

在Tcl Console中执行cd命令切换保存路径，例如：

cd E:/play_vivado/test_dcp/test_dcp.srcs/sources_1/new/test_computer

然后执行以下命令生成DCP文件：

write_checkpoint -force <design_name>.dcp

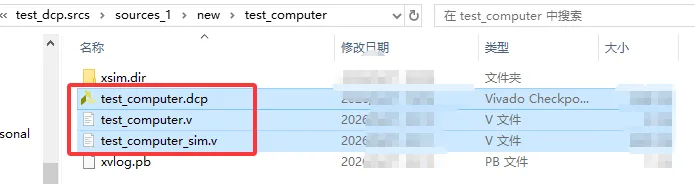

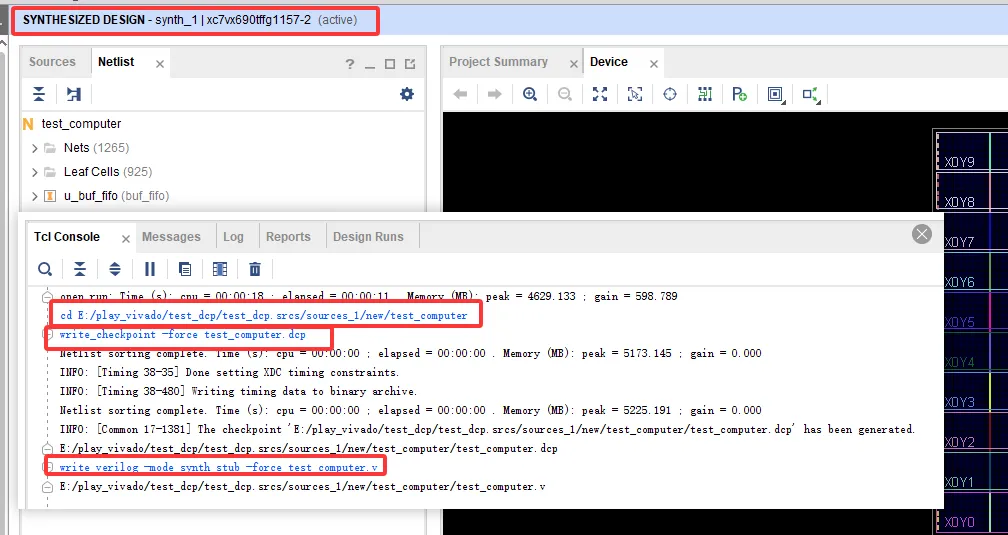

如图3所示，执行后就能在所在路径看到生成的DCP文件，如图4所示。

这里checkpoint意为检查点，即保存当前设计快照；force表示强制覆盖同名文件。无论是否包含Xilinx IP，生成DCP都用这个命令，不同于生成EDF网表。

接下来还需要生成端口描述文件，输入以下命令：

write_verilog -mode synth_stub -force <design_name>.v

执行后就能在所在路径看到生成好的端口描述文件。mode synth_stub生成只包含端口声明的文件。

然后生成功能仿真文件，在Tcl Console执行open_checkpoint <design_name>.dcp，Vivado会弹出新窗口，在弹出的窗口Tcl Console执行：

write_verilog -force -mode funcsim <design_name>_sim.v

如图4所示，执行后生成仿真文件。mode funcsim即functional simulation，生成用于功能仿真的Verilog网表。生成后需要将文件名改为<design_name>_sim.v，这样同一工程便可以同时将端口描述文件和仿真文件导入，综合和仿真分别使用不同的文件。完成后回到原来窗口并关闭open_checkpoint弹出的窗口。

三、在工程中使用DCP网表

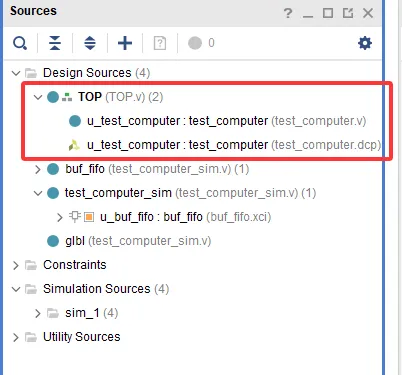

将源码顶层V文件删除，把生成的DCP网表、端口描述文件和仿真文件加入工程，如图5所示。

仅用端口描述文件和DCP网表就能生成bit文件，但生成前需还原设置：将flatten_hierarchy改回rebuilt，More Options保持为空。另外，DCP文件不能单独作为顶层被综合，需要再套一个顶层模块来调用它。

四、DCP网表与EDF网表的区别

Vivado还支持生成EDF（Electronic Design Format，电子设计格式）网表。步骤相同，命令不同。

模块不含Xilinx IP：

write_edif <design_name>.edf

模块含Xilinx IP：

write_edif -security_mode all <design_name>.edf

-security_mode all用于保护IP核安全信息，不加该参数遇到IP核大概率报错或丢失IP信息。如仍报错可加上-force一起用。仿真文件建议后缀改为sim_model：write_verilog -force -mode funcsim <design_name>_sim_model.v

DCP是Xilinx专有格式，信息最完整（网表、约束、属性等），但仅Vivado可读。EDF是行业通用格式，理论跨工具链，但不同厂商解析存在差异，实际仍需调整；且IP核在EDF中常以黑盒形式存在，对方缺少对应IP库会导致报错。Xilinx生态内流转推荐DCP，需对接其他EDA工具可考虑EDF，但要提前确认IP兼容性。
