GIS中直线转弧线的工具分享及使用说明

前言：

在ArcGIS中，可以通过多种方法在点与点之间构造联系线，其中最常用的方法之一就是“XY转线”，但是这种方法生成的线条是直线，在表达上还可以进一步优化，其中一种优化的方案就是将直线转为弧线。

将直线转为弧线，除了可能带来更好的可视化效果之外，更可以解决一个痛点：区分两点之间联系线的方向：传统方法，A→B和B→A是重合的，但是通过转为弧线可以区分A→B和B→A。

今天分享一款数读城事自制的工具：LinetoCurve_V1.3，包括ArcMap10.X版本和ArcGISPro版本。

Part.1

环境要求

三种格式对照（选择其一即可）

LinetoCurve_v1.3.pyt→ ArcMap 10.x 推荐（Python源码，GBK编码，右键Add Toolbox添加）

LinetoCurve_v1.3.tbx → ArcMap 10.x 备用（二进制OLE2格式，右键Add Toolbox添加）

linetocurve_v1.3.atbx → ArcGIS Pro 专用（ZIP/JSON格式，通过Catalog添加或直接文件夹中打开）

ArcMap 10.x ：LinetoCurve_v1.3.pyt、LinetoCurve_v1.3.tbx

ArcGIS Pro：linetocurve_v1.3.atbx（2.0以上测试可以使用）

Part.2

使用须知

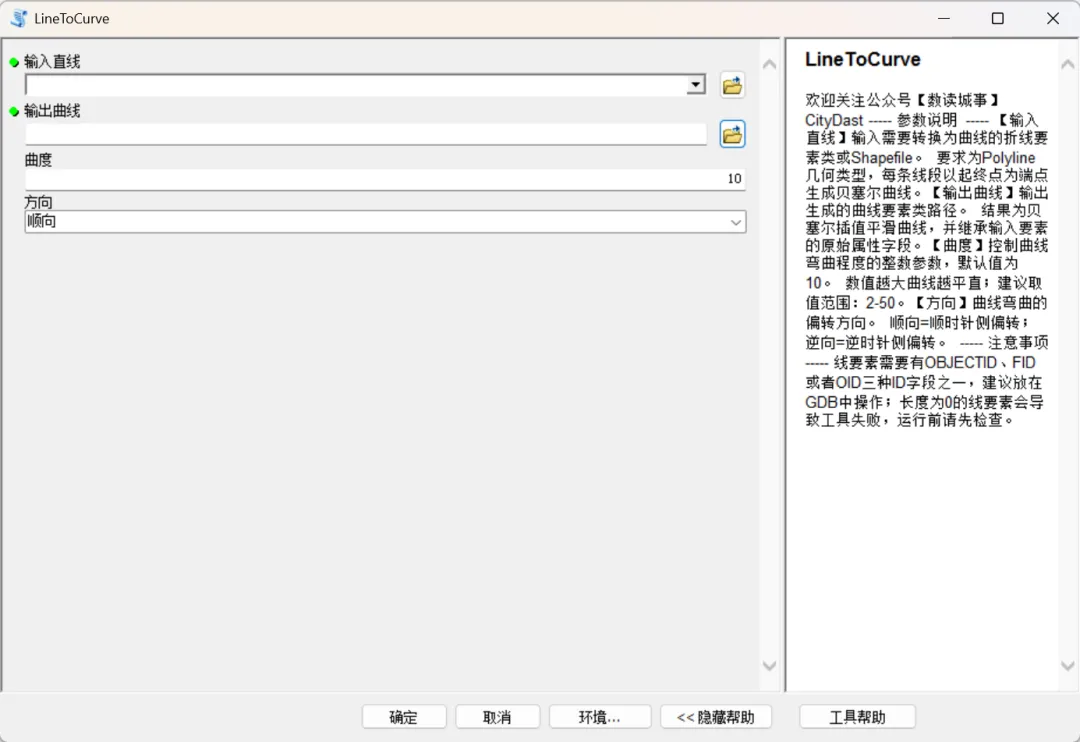

●【输入直线】

使用linetocurve（直线转弧线工具）首先需要有直线。本文不赘述如何制作直线。

输入需要转换为曲线的折线要素类或Shapefile。要求为Polyline几何类型，每条线段以起终点为端点生成贝塞尔曲线。

线要素需要有OBJECTID、FID或者OID三种ID字段之一，建议放在GDB中操作；长度为0的线要素会导致工具失败，运行前请先检查。（建议放在GDB中是因为会自动生成OID）

特别要注意的是，在ArcMap中使用“XY转线”的时候，可能会产生“A→A”这样的长度为0的空几何，空几何会导致工具运行失败，所以在使用工具前要先把空几何删除。

●【输出曲线】

输出生成的曲线要素类路径。

结果为贝塞尔插值平滑曲线，并继承输入要素的原始属性字段。

●【输出曲线】

输出生成的曲线要素类路径。

结果为贝塞尔插值平滑曲线，并继承输入要素的原始属性字段。

●【曲度】

控制曲线弯曲程度的整数参数，默认值为10。

数值越大曲线越平直；建议取值范围：2-50。

在不同尺度下效果略有不同，但总体遵循数值越大曲线越平直。

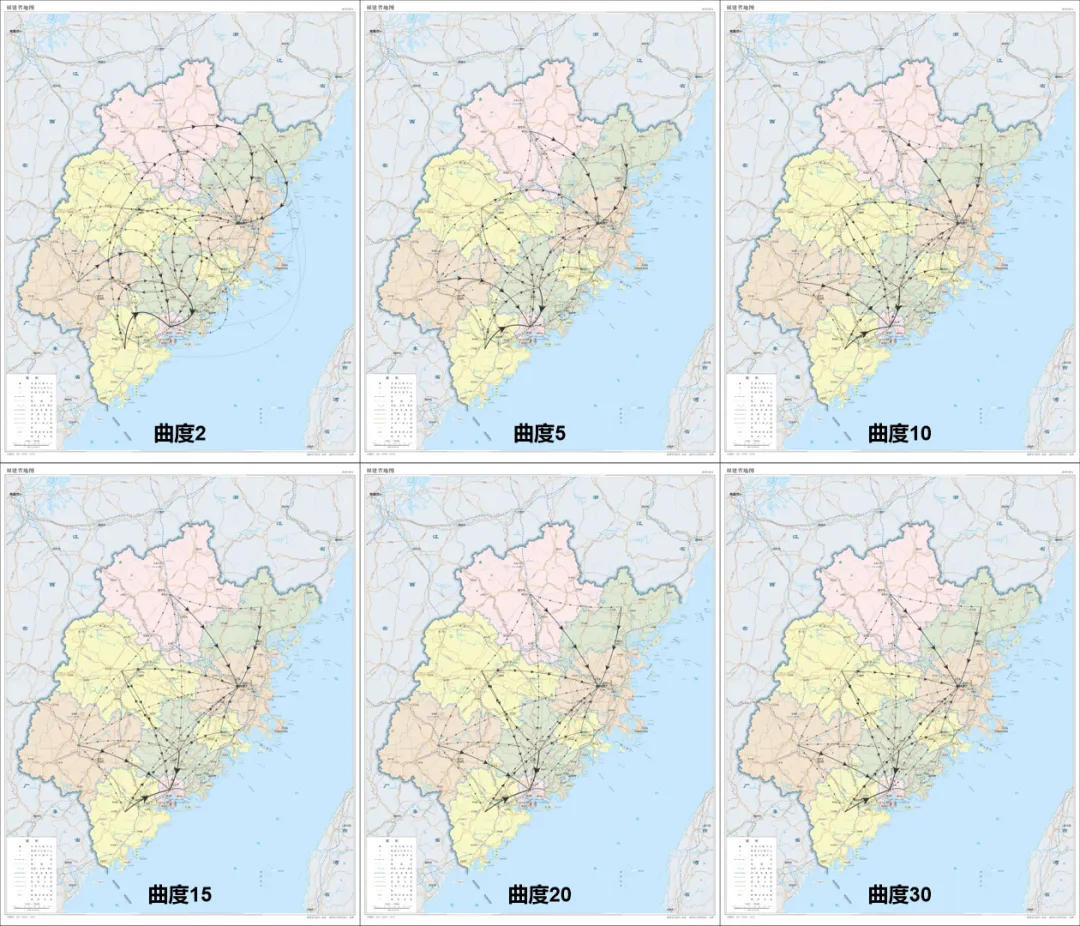

不同曲度的比较：

●【方向】

曲线弯曲的偏转方向。

顺向=顺时针侧偏转；逆向=逆时针侧偏转。

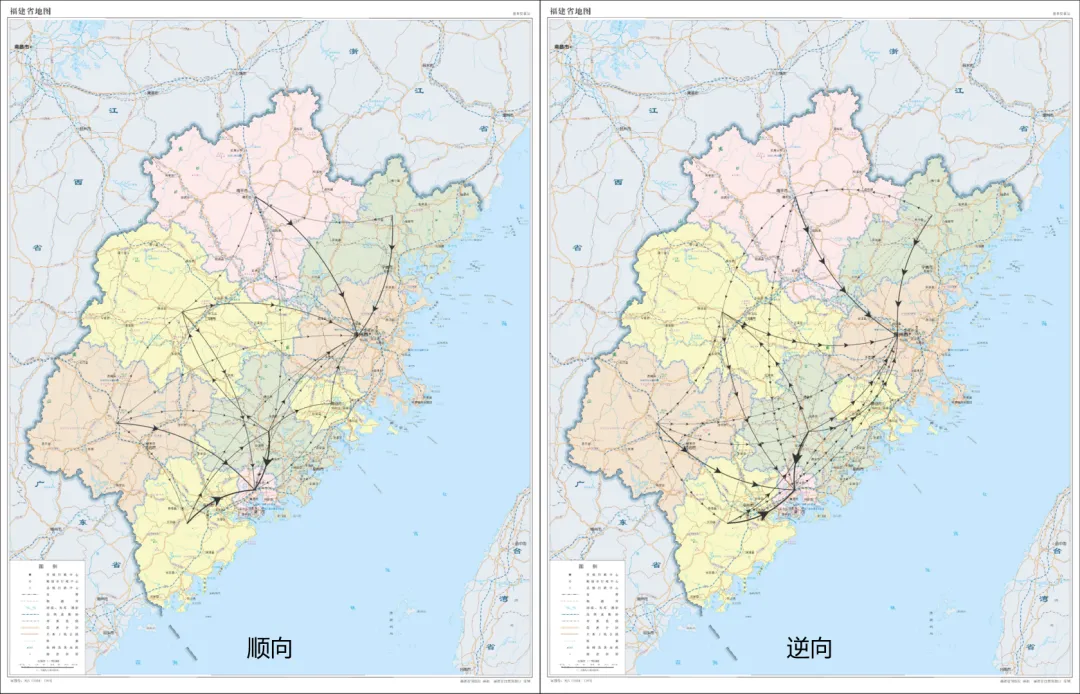

顺向和逆向的输出结果对比：

Part.3

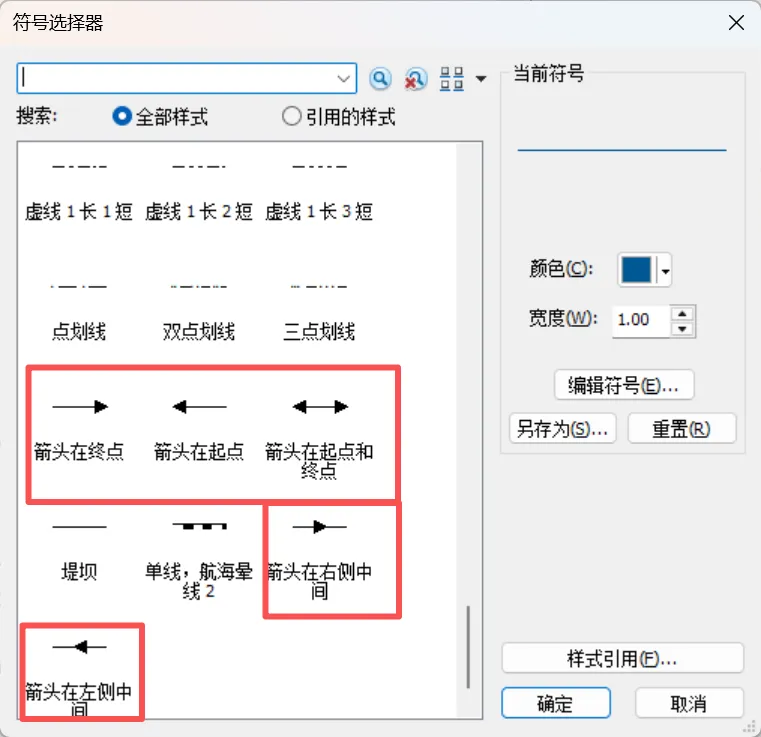

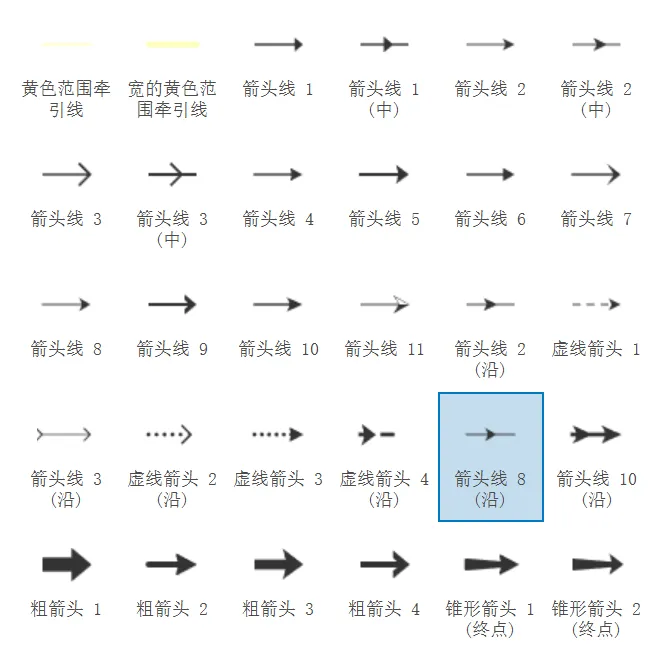

双向联系的表达

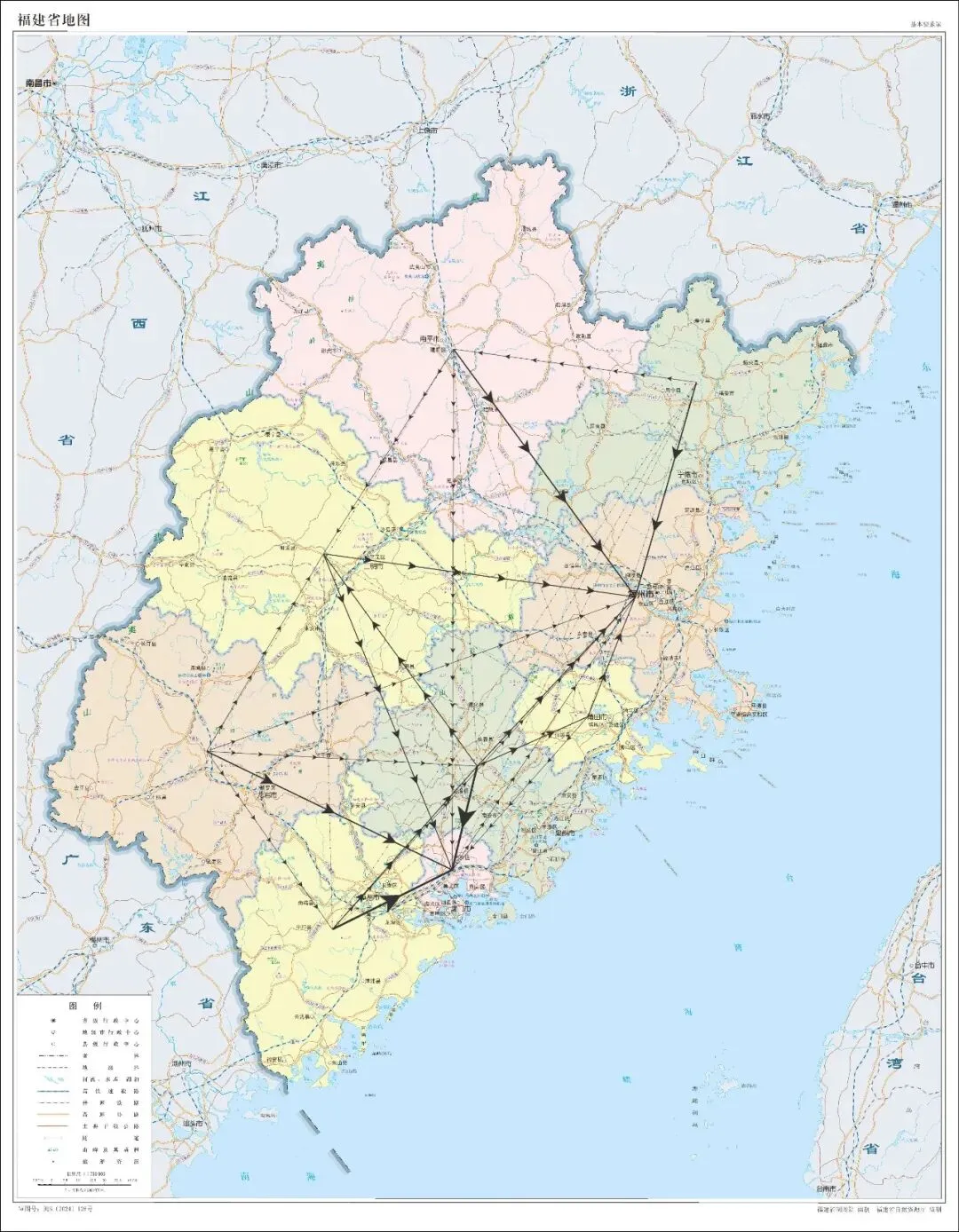

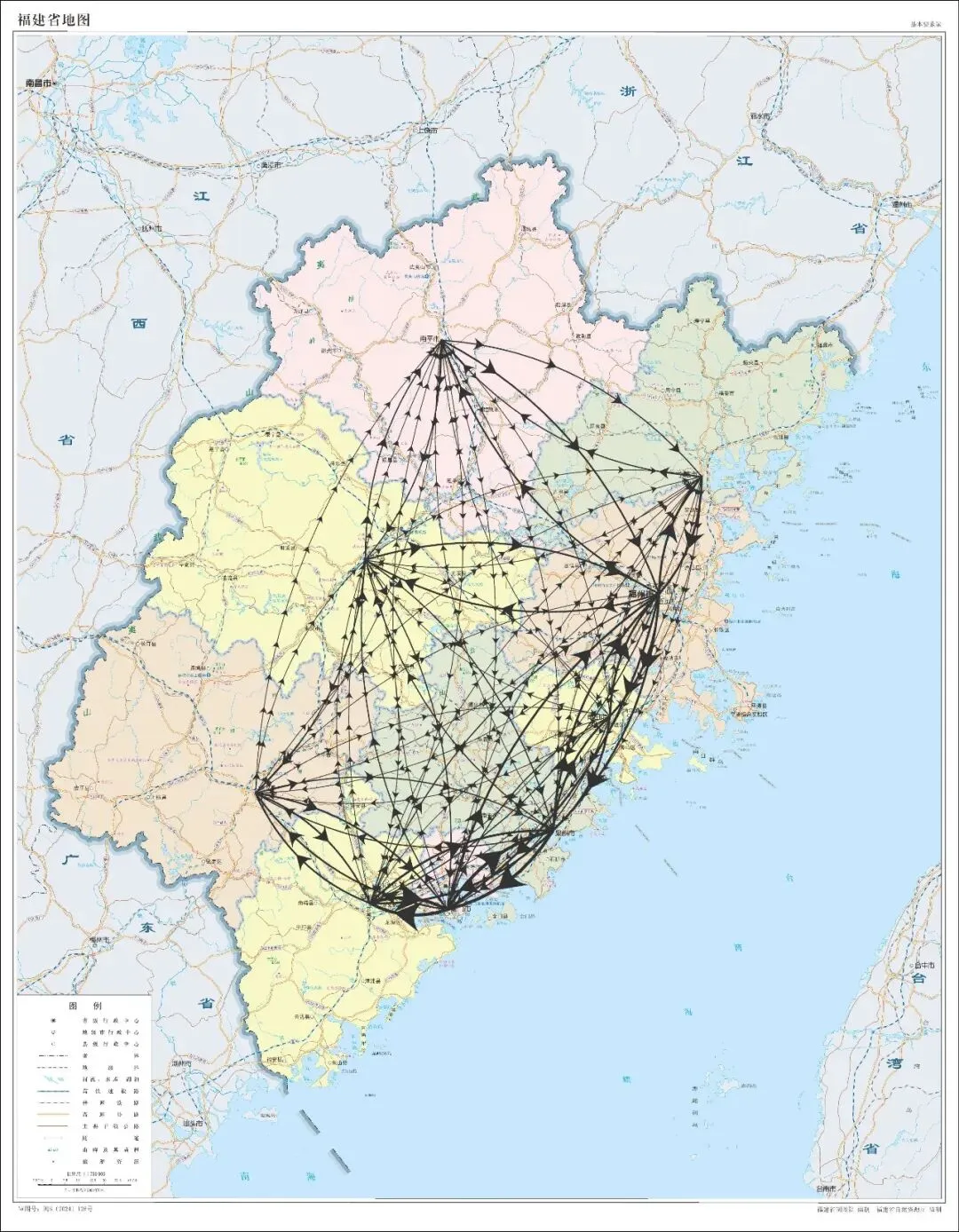

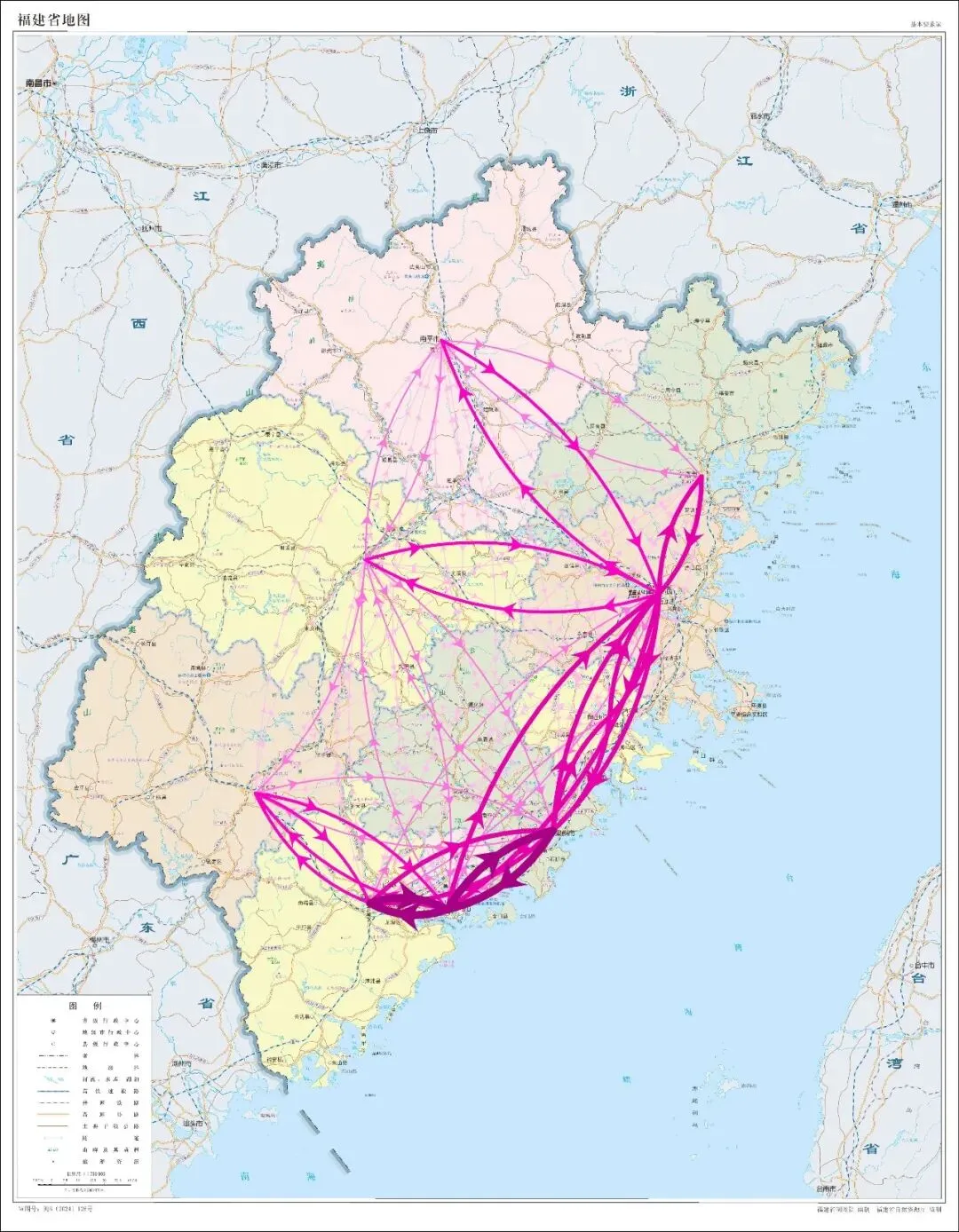

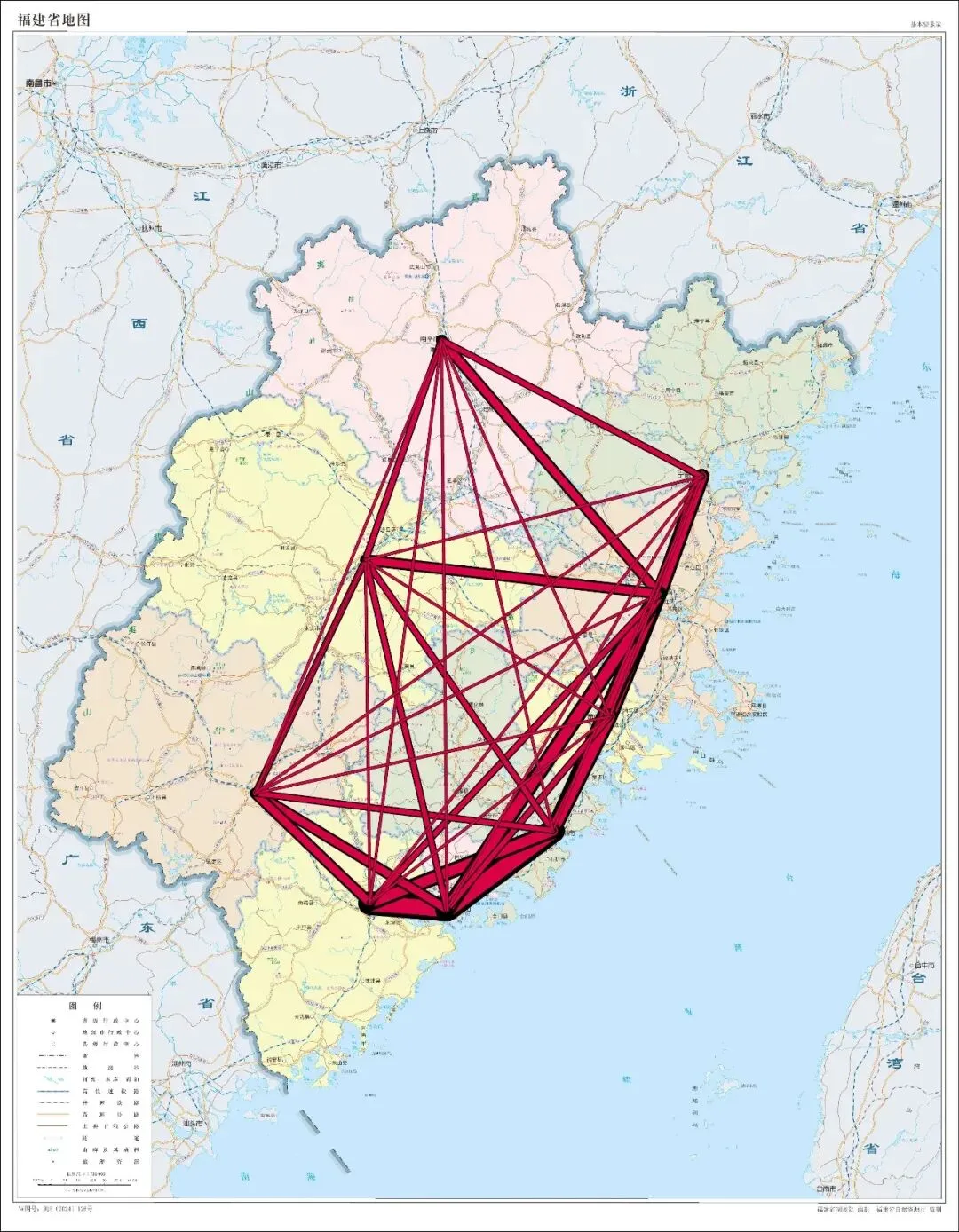

举例：下图为福建省内各地级市之间的人口迁移数据转为的直线，每一段直线中既包括A→B也包括B→A，但是在显示上两个方向的线段是重合的；在使用直线的时候，两个城市之间的联系往往会采取“A→B”+“B→A”，通过汇总来反映“A—B”之间联系的强度，这当然也是一种很好的方式，但是却并不能很好地反映单向的关系/强度；采用弧线区分开“A→B”和“B→A”就是一个不错的方法。
