韬定律核心工具3D EDA软件解读!

1、韬定律V2版本更新及实测数据

·V2版本迭代核心差异：韬定律V2版本相比V1版本共有三大核心更新方向：一是理论体系更加完整，新增光引擎核心技术的原理示意图与实物剖面图，帮助各方更透彻理解技术路径；二是补充量产实测数据，V1版本仅为光理论无实证支撑，V2公开了702026芯片与前代709030Pro同等性能下的电压、工作频率等关键参数；三是细化技术演进路线图，移动端补充了TSV从顶层金属下移到M六层、有源层堆叠的中长期演进路径，还给出了未来四代麒麟处理器与生成AI芯片的具体性能目标，具备较高产业参考价值。

·麒麟2026芯片实测数据：本次公开2026年下半年即将发布的麒麟2026系列702026芯片与前代9030Pro的实测对比数据，两款芯片采用同一制程节点，其中702026采用logic folding架构，9030Pro采用传统平面架构，统一测试条件为温度25℃。具体参数表现如下：a. 电压从前代的1.1V降至0.9V，运行频率达2.75GHz，高于前代的2.5GHz，在更低功耗下实现同等及以上运行性能；b. 整体功耗降至前代的0.59倍，下降41%；c. 芯片面积降至前代的0.625倍，缩小37.5%；d. 功率密度降至前代的0.944倍，下降5.6%；e. 晶体管密度从155提升至238，涨幅达55%，对应芯片整体性能提升1.55倍。上述性能提升通过两层折叠的架构设计实现。

2、韬定律核心概念解析

·齿比（gear ratio）概念：齿比（gear ratio）定义为混合键合连接间距与芯片顶层金属线连接间距的比值，其中混合键合连接间距指两层硅片之间焊接点的最小间距，芯片顶层金属线连接间距指上层硅片电路连线的最小间隔。不同齿比数值对应的技术效果不同：当齿比低于3时，可实现电路单元层面的跨层优化，支撑逻辑层面的连线优化落地；当齿比接近1时，上下两层晶圆的连接密度与芯片内部密度持平，可实现跨层逻辑优化，是3D堆叠技术的核心衡量指标。

·时延构成及韬定律核心：数字电路时延主要来自两大核心来源：a. 门电路层级时延：数字信号通过时钟驱动经过触发器时，电流需在扇级充电，电子沟道迁移、门打开均需要时间，多个触发器叠加形成该部分时延；b. 连线层面RC时延：由连线寄生电阻与寄生电容共同带来。韬定律的核心是优化RC时间常数，其核心目标与传统摩尔定律存在明显差异：传统摩尔定律以缩小晶体管尺寸为核心方向，而韬定律直接以缩短电路时延为核心目标，跳过单纯缩小晶体管的路径，从电路设计、器件建模层面减少触发器时延，同时优化走线降低RC时延，最终实现性能提升。

3、韬定律论文核心内容解读

·论文核心章节内容：第三章核心观点提出时间而非空间才是摩尔时代真正的价值货币，摩尔定律本质并非几何尺寸目标，而是通过提升开关速度、互联密集度优化性能。第四章内容包含三部分：

1）移动SoC验证：华为套缩放首个量产级测试在移动设备展开，选取手机智能SoC开展系统验证，逻辑折叠要求尺比低于3，越低效果越好，当前顶级金属间距约720纳米，对应混合键合间距需低于2微米，理想情况接近1，此时键合镜面处鸟笼布线冗余基本消失，全生态需开展历时多年的工艺开发适配更高层数堆叠；

2）AI数据中心场景优化：数据中心超过80%的能源消耗来自数据传输，70%的系统成本分配给数据存储，需同步缩短芯片内部、芯片之间、机架之间、封装内部的传输时间，重要性与缩短芯片内部计算预算时间相当；

3）系统级优化方案：通过系统架构层面统一总线、近碰撞光引擎、封装拓扑重组等全站方案压缩分布式人工智能系统的系统级时延。

芯片迭代路线与散热方案：V2版本以半官方公开数据形式披露麒麟芯片长期迭代路线与流片进展：2026年达3.1GHz，已流片；2027年预计达3.39GHz，已流片；2028年达3.7GHz；2029年达4GHz。针对堆叠架构带来的散热难题，已形成多维度解决措施：

1）在划分电路层前核算各模块功耗，高功耗模块不在同一平面堆叠，垂直方向也错开高功耗子系统，将热源在三维空间主动分散；

2）封装采用金刚石散热加微米级液冷通道方案，可落地性已得到验证。当前EDA是排在首位的未解决技术挑战，EDA厂商需与华为协同开发适配两层、四层、八层等不同堆叠层数的设计工具，相关技术已通过华为大量产品验证，可行性无需怀疑。

·Logic folding核心逻辑：Logic folding与逻辑芯粒堆叠存在本质差异，其并非逻辑芯粒堆叠，而是逻辑电路层面的堆叠，现阶段侧重block层面优化，未来将延伸至门级电路优化。EDA工具需适配跨片的布局布线优化逻辑，相比平面设计可大幅节省连线开支，例如将GPU、DDR放在上层，CPU、DSP放在下层即可实现连线层级优化。类比20人从站一排改为站两排，最远间距可缩短47.4%，当前华为两层堆叠可实现性能提升约1.5倍，相关优化已在2026版芯片上落地。

4、EDA行业需求及相关标的分析

·EDA工具迭代新要求：韬定律下EDA行业面临三大核心新挑战：a. 单元级三维协同布局：需拆解到单个逻辑门精度，决定逻辑门的放置层级、与上下层逻辑门的混合键合直连方式，核心是三维EDA全局布局算法优化，是最核心的难点；b. 跨层时序签核：3D堆叠下不同电路功能模块分层放置，时钟干扰显著增多，相关问题在平面设计中从未出现，传统EDA工具缺乏对应模型与引擎，需要配合华为的工程实践协同开发；c. 跨晶圆工艺偏差处理：logic folding要求将不同批次、不同工艺节点的晶圆混合键合贴合，贴合后阈值电压、驱动电流等跨晶圆波动远大于片内，对时钟划层分配、门级电路保持时间余量形成较强冲击，是全新的技术课题。

全流程EDA工具需重构的环节覆盖：技术底座层面的器件建模、电路仿真；前端设计层面的逻辑综合、自动布局布线（需在三维体积内统一评估）；后端设计层面的寄生参数提取、时序功耗分析、物理验证；封装层面的设计与逻辑折叠优化；系统级散热层面的多物理场（电、热、机械应力）仿真，全环节均需要EDA工具厂商持续协同优化。

·产业发展目标与机遇：华为基于韬定律的芯片量产验证成果显著：2020年5月到2026年5月，华为在移动、人工智能、汽车、工业、基础设施领域累计设计并量产了381颗芯片，产品组合已验证韬定律的可行性。

产业端明确了三个关键节点的发展目标：a. 2029年：CPU核心性能频率提高到4GHz及以上，片上系统SoC性能在3-5年内提升一倍以上；b. 2031年：晶体管密度从155提升至400，实现接近3倍的性能提升，当前相关技术已在麒麟SoC上验证，固定工艺节点下关键路径频率、能效、密度可持续提升，系统层可将数百微秒的通信延迟压缩到数百纳秒；c. 2035年：人工智能硬件集成度有望增长超过100倍。

国产EDA的需求逻辑清晰，落地节奏明确：华为是国产EDA的核心买单方，不会与海外EDA三大家开展协同优化，中国半导体产业将在韬定律带动下，从软件端到设备端共同实现赶超。当前制造EDA已逐步放量，设计EDA的放量仍需一定时间，相关订单收入后续可验证行业需求的落地情况。

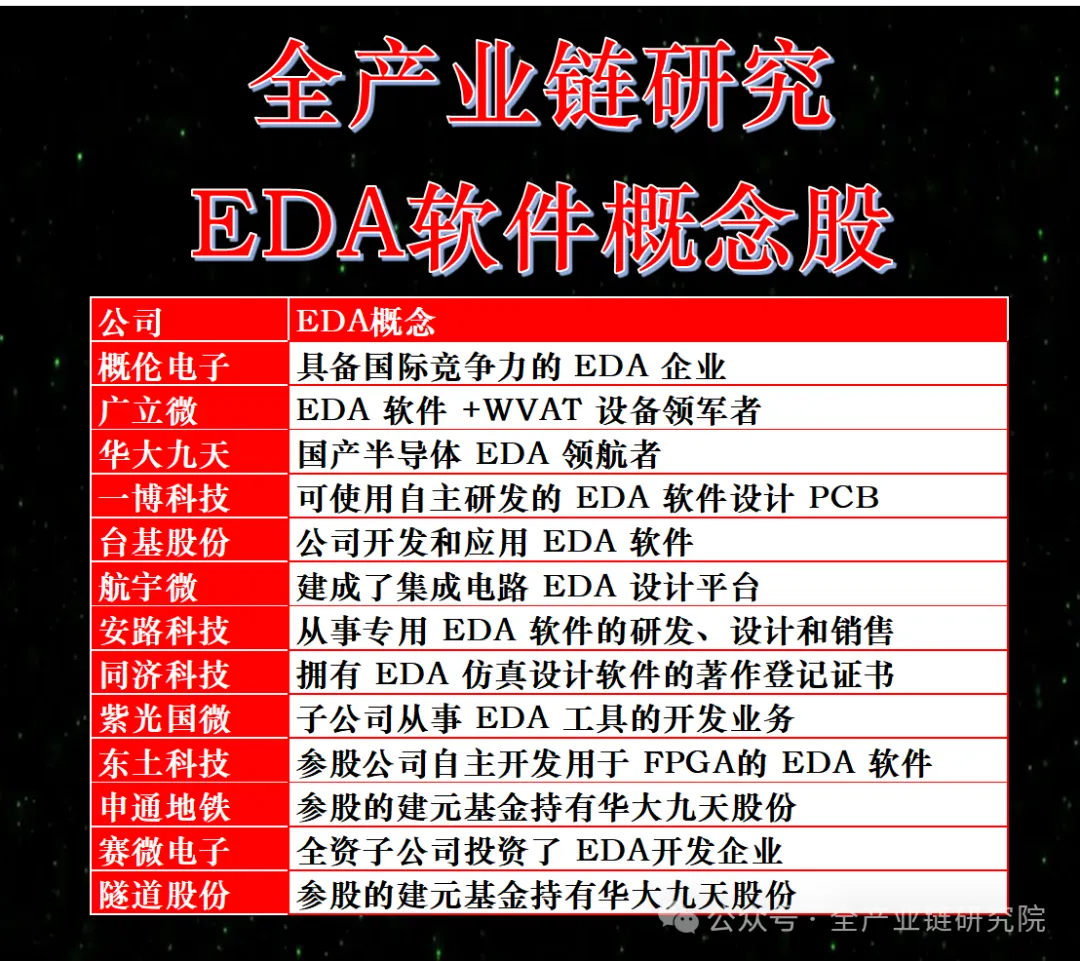

·国产EDA标的分析：国产EDA领域核心标的均将受益于行业需求扩容，三家头部公司的核心优势与业务进展如下：a. 华大九天：拥有国内唯一的3D IC设计全流程（从设计到后续验证）软件算法，是3D IC EDA需求增长的核心受益标的；b. 概伦电子：在PDK优化领域布局领先，收购瑞声新微、纳能微后报表层面得到较好改善，将持续受益于产业技术迭代需求；c. 广立微：在良率提升EDA软件领域竞争力突出，其WAT产品在国内先进制程芯片产能中市占率超90%，中芯国际、长鑫存储均为其核心客户，订单放量速度较快；同时收购Luceda布局硅光设计软件，后续产品开发与客户拓展进展顺利。

整体来看，国产EDA行业的重要性已显著提升，行业需求将逐步转化为相关公司的业绩，随着华为技术迭代持续推进，EDA板块具备较高的投资价值。
