打破仿真建模瓶颈:如何用AI工具在COMSOL中高效构建复杂几何模型

一、传统 COMSOL 建模的痛点与 AI 的降维打击

在日常科研与工程仿真中，我们经常会遇到两类极其头疼的几何场景：

1. 规律性极强但数量庞大的微观阵列：例如包含数万个微柱的微流控芯片，或是拥有精密周期性单元的光子晶体。手动在COMSOL图形界面（GUI）中点击不仅耗时，还容易导致软件因频繁更新图形而卡死。

2. 数学公式定义的复杂拓扑结构：例如拓扑优化后产生的不规则疏松骨架、分形几何界面、或是三维极小曲面（如Gyroid表面）。这类模型很难直接在传统CAD软件中通过拉伸、旋转画出来。

过去，熟练的工程师会使用COMSOL LiveLink for MATLAB或者原生的Java API编写脚本来解决。然而，这些API语法繁琐、查阅文档成本高。

如今，大语言模型（如ChatGPT, Claude, DeepSeek等）展现出了极强的代码生成与逻辑理解能力。AI无法直接生成 COMSOL 专属的 .mph文件，但它非常擅长编写 COMSOL能够执行的脚本代码。通过“自然语言描述 →AI编写代码 → COMSOL自动建模”的全新工作流，AI 正在对传统建模方式进行降维打击。

二、 AI 辅助建模的三大核心流派

要让 AI 帮你画图，目前业界主要有以下三种成熟的落地闭环路径：

流派 1：AI生成原生Java脚本（最推荐、无需额外授权）

COMSOL的底层内核完全基于Java构建，每一项GUI操作在后台都有对应的Java API 代码。利用AI直接生成 Java 代码并直接在COMSOL内运行，是最原生、最稳定的方式。

流派 2：AI + LiveLink for MATLAB

如果你的仿真需要和复杂的数学公式、数据分析相结合，可以让AI编写MATLAB代码，利用LiveLink插件驱动COMSOL。这种方式可以无缝调用MATLAB庞大的科学计算库。

流派 3：AI 图像/算法生成 + 点云/网格导入（适合超高复杂拓扑）

对于生物组织、粗糙表面等无法用代码直接描述的几何，我们可以让 AI（使用 Python）计算出空间点云坐标，或生成高对比度的黑白纹理切片，再通过 COMSOL 的“图像导入”或“网格导入”功能转化为实体几何。

三、实战演练：手把手教你用 AI 批量生成多孔骨架模型

为了让大家有直观的感受，我们通过一个具体案例来演示如何操作。目标：在 COMSOL中创建一个包含5x5不规则圆形空腔的基底块。

步骤 1：用高效的提示词（Prompt）调教 AI

向AI要代码时，切忌说“帮我建一个多孔模型”这样模糊的话。一个标准的COMSOL专家级提示词应该包含：语言环境、几何参数、控制逻辑和结束动作。

【高效 Prompt 示例】
请作为COMSOL专家，使用COMSOL API for Java编写一段几何构建代码。
1. 目标：在名为 'geom1' 的3D几何组件中，首先创建一个100x100x10mm 的基底长方体（标签为 blk1）。
2. 循环阵列：使用双重for循环，在x轴和y轴方向从10移动到90，步长为20。在每个坐标点生成一个半径为5mm、高度为12mm 的圆柱体。
3. 随机扰动：请在循环中为圆柱体的半径加入微小的随机变化（范围4mm~6mm），使其呈现非均匀多孔特征。
4. 结束：最后执行geom1.run(); 确保几何更新。请只输出Java代码段，加上关键注释。

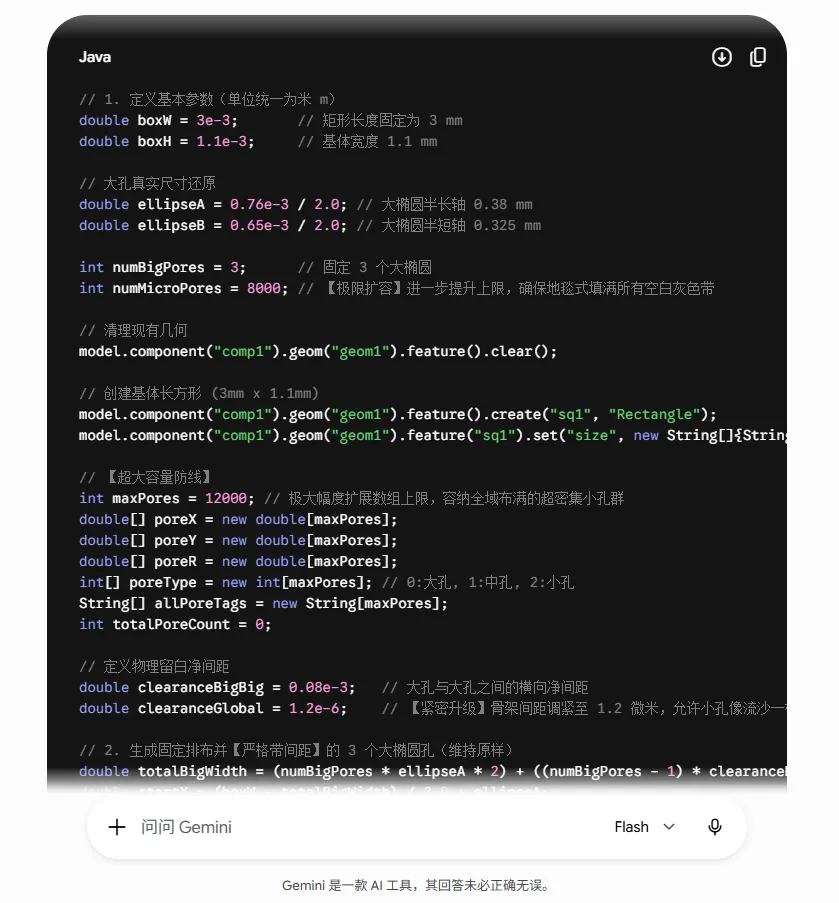

步骤 2：AI 瞬间生成的 Java 核心代码

在接收到上述精细指令后，大模型会秒级给出如下规范的Java API代码：

// AI 生成的 COMSOL Java 几何代码段
model.component().create("comp1", true);
model.component("comp1").geometry().create("geom1", 3);

// 1. 创建基底长方体
model.component("comp1").geometry("geom1").create("blk1", "Block");
model.component("comp1").geometry("geom1").feature("blk1").set("size", new String[]{"100", "100", "10"});

// 2. 双重循环生成带有随机半径的圆柱体阵列
int count = 0;
java.util.Random rand = new java.util.Random(42); // 固定随机种子以确保可重复性

for (double x = 10; x <= 90; x += 20) {
for (double y = 10; y <= 90; y += 20) {
String cylName = "cyl" + count;
double randomRadius = 4.0 + (rand.nextDouble() * 2.0); // 半径在4~6之间随机

model.component("comp1").geometry("geom1").create(cylName, "Cylinder");
model.component("comp1").geometry("geom1").feature(cylName).set("r", String.valueOf(randomRadius));
model.component("comp1").geometry("geom1").feature(cylName).set("h", "12");
model.component("comp1").geometry("geom1").feature(cylName).set("pos", new String[]{String.valueOf(x), String.valueOf(y), "-1"});
count++;
}
}

// 3. 构建所有几何
model.component("comp1").geometry("geom1").run();

步骤 3：如何在COMSOL中让脚本跑起来

拿到代码后，你只需要做简单的三步即可见证奇迹：

1. 新建文本：在电脑桌面上新建一个文本文档，将上述代码粘贴进去，并保存命名为 BuildGeometry.java。

2. 打开COMSOL脚本工具：启动COMSOL软件，在最上方的菜单栏中找到“开发工具”(Developer)选项卡（若未显示，可在首选项中勾选开启）。

3. 运行并见证：点击“运行Java文件”(Run Java File)，选中刚刚保存的 .java文件。这时，你会发现COMSOL界面开始闪烁，数十个大小不一的圆柱体瞬间整齐地排列在长方体上，全部自动构建完成！后续只需手动执行一次“差集(Difference)”布尔操作，即可把孔洞掏空。

四、避坑指南：让AI顺从听话的四大高级技巧

虽然AI编写代码非常强，但由于COMSOL API函数命名长且版本间存在演进，初学者往往会遇到报错。掌握以下几招，可以让你100%驯服AI：

1. 巧用“录制宏”为 AI 提供语法样本（核心秘诀）

这是成功率最高的方法。如果你不知道某个特殊几何操作（例如：阵列放样、多边形拉伸）的API函数名，可以先在COMSOL中点击“开发工具” → “录制代码”(Record Code)。然后在图形界面里手动画一个最简单的几何，随后点击停止录制。将 COMSOL 自动生成的这段代码作为模板喂给 AI，并命令它：“请参考这段标准代码的API语法格式，帮我用循环扩写出我的复杂几何结构。” 这样，AI给出的代码绝不会出现版本或语法兼容问题。

2. 遭遇报错？把错误原封不动扔回给AI

如果运行Java或MATLAB脚本时，COMSOL弹出了报错窗口。不要慌，更不要自己去抠代码。直接把错误信息复制下来发给AI，告诉它：“在COMSOL中运行这段代码时报了以下错误：[粘贴错误信息]，请帮我分析原因并直接给出修正后的完整代码。” AI的“代码Debug”能力极强，通常一次就能修复成功。

3. 预防布尔运算的“死机灾难”

在处理拥有成千上万个微观单元的超材料或复杂点阵时，如果让 AI 编写代码将所有单元与基底进行一次性“并集(Union)”或“差集(Difference)”运算，COMSOL极有可能会因为内存耗尽而卡死。优化策略是在Prompt中增加限制：“请在代码的循环体内分批次、分阶段地进行布尔合并，或者保持各特征独立，避免最后进行全局大规模布尔运算。”

4. 统一尺寸单位，防止错位

COMSOL默认的几何单位通常是米（m），而我们画微流控或小器件时常用毫米（mm）或微米（μm）。在要求 AI 写代码前，务必明确指明基础单位，并在代码开头通过命令明确设置几何单位，如 model.component("comp1").geometry("geom1").set("lengthunit", "mm");避免因单位不一致导致模型大小错乱。

结语：把繁琐留给AI，把思考留给科研

在人工智能时代，掌握“如何向AI提问并高效利用其生成代码”正成为工程师和科研人员的核心竞争力。通过大模型生成Java/MATLAB API脚本，不仅能帮我们攻克COMSOL复杂几何建模的难关，更为后续的参数化扫描和自动化多物理场仿真打下了坚实的编程基础。
