Codex绘制nature级别XRD-PDF卡片堆叠图

大家好，我是阿瓜。在材料、食品、能源、生物材料等领域中，XRD图谱是不可或缺的表征手段之一。

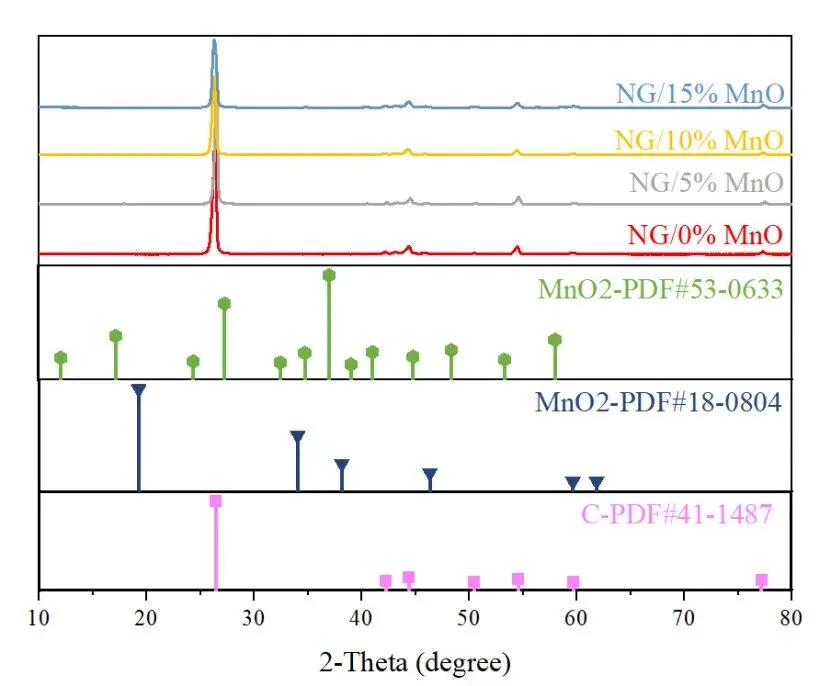

在一些顶刊中，我们经常会看到这样的XRD图：多组样品曲线纵向堆叠展示和下方添加标准PDF卡片，对应晶面指数（hkl）自动标注、PDF编号清晰展示、整体排版简洁、规范，符合SCI论文审美。

我们在之前的一期教程中也教大家如何使用Origin绘制标准的XRD-PDF堆叠图。但这样绘制图形比较费时费力，特别是面对几十组样品或者多篇文章修改，这个过程非常耗费时间。

拒绝手搓，解放双手，本期教程我们使用Codex绘制XRD-PDF卡片堆叠图。

1.打开Codex软件，上传我们的数据，并调用nature-figure skill，给Codex下达命令：根据我提供的数据，帮我绘制标准的XRD-PDF图。并选用Python来绘图。

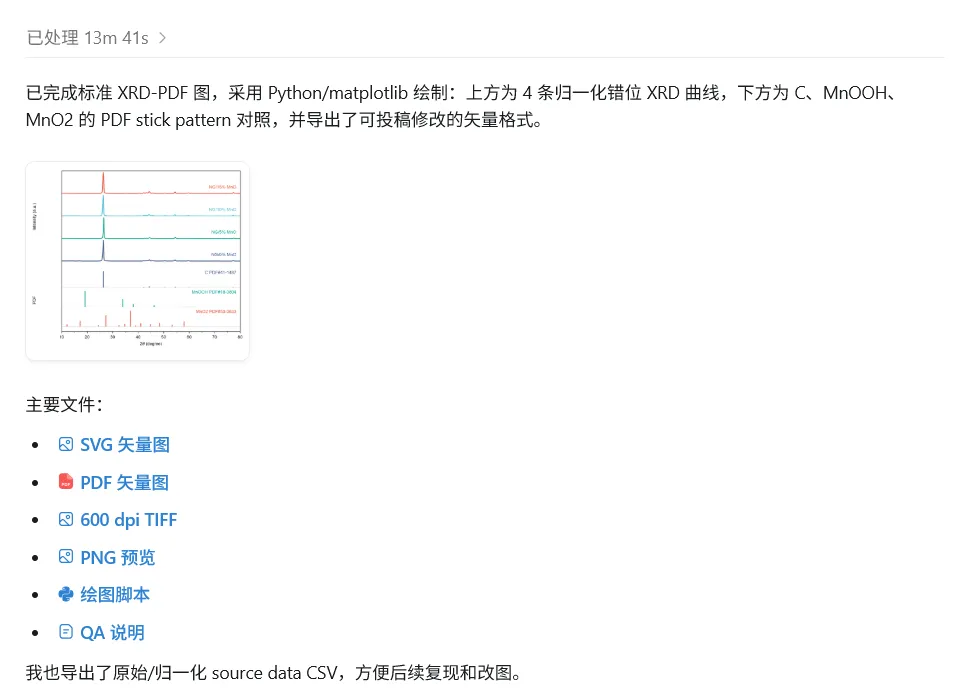

2.大致花了13分钟，绘制出了XRD-PDF图片，并导出了多种格式。但其导出的图片有一些瑕疵，接着需要对其下达任务美化图形；

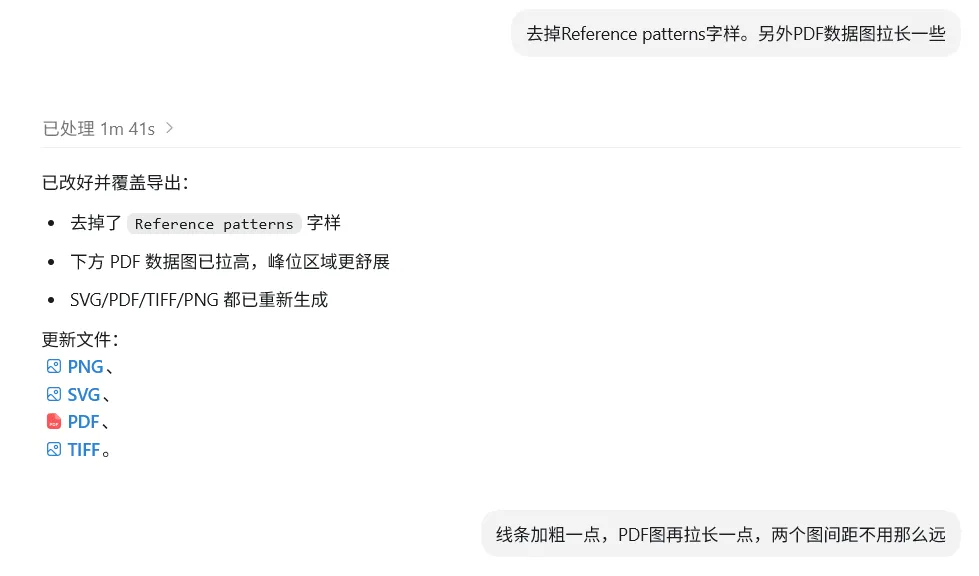

3.接着让其将一些字样去掉，并将PDF图形的大小进行修改，将线条加粗，然后添加边框。注：在得到自己满意结果前，都可以输入命令让其帮忙美化图形，以达到我们想要的图形。当然，如果你有相关的图形给它做参考的话，这样绘制起来效率也高，且Token不用消耗那么多。

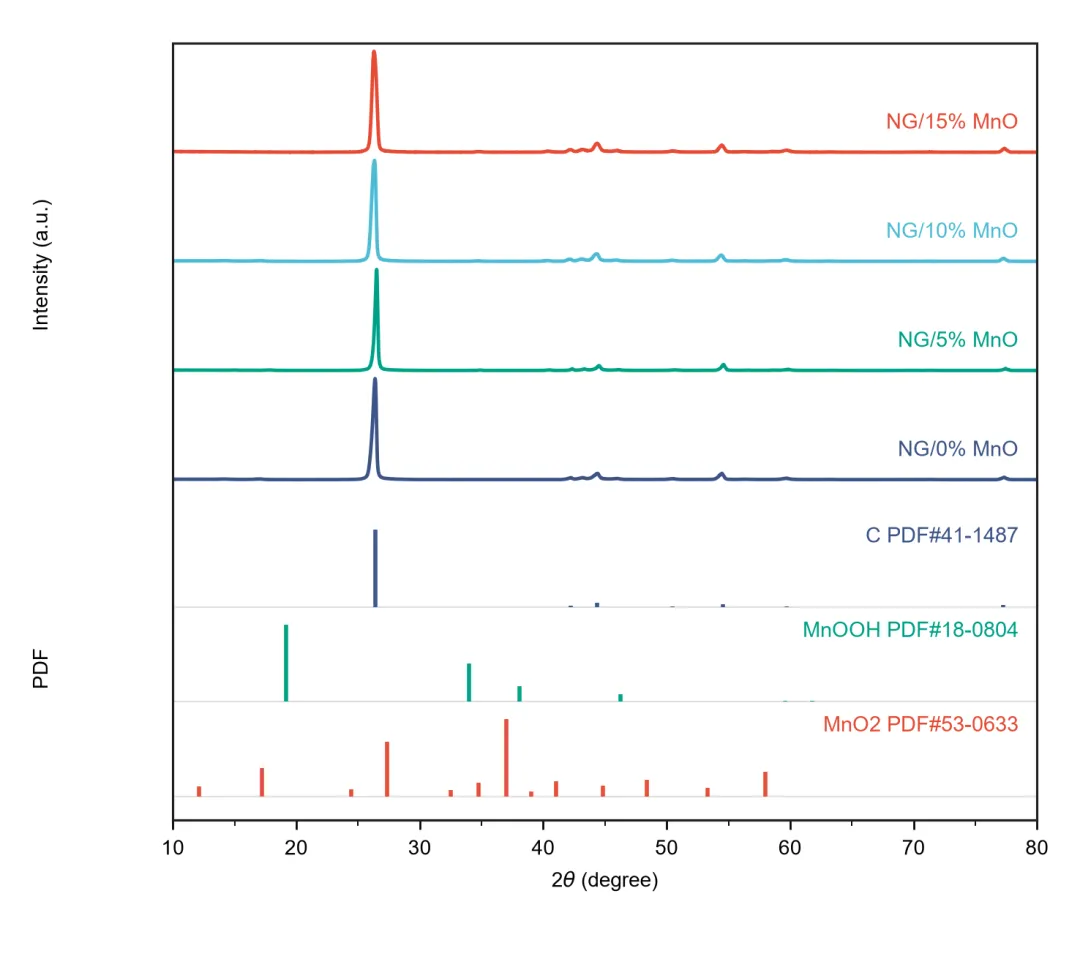

4.最终效果图如下图所示

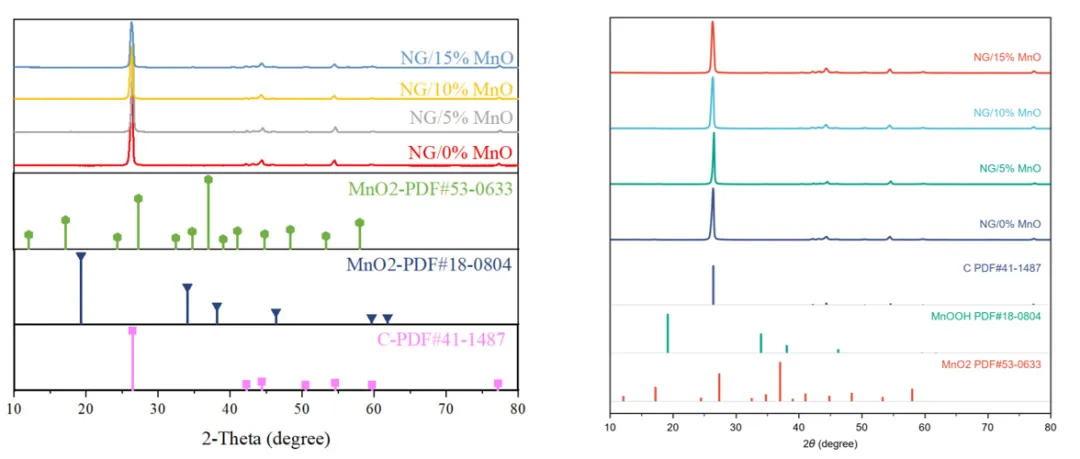

由图形可见，Codex绘制的XRD-PDF的图形非常符合SCI期刊的要求，比较美观专业，和我们用Origin绘制的图形相差不大。

Codex的出现，确实方便了我们的科研，从原来的手搓，到现在的输入命令：AI理解科研需求 → 自动生成绘图代码 → 输出论文级图片。完全解放双手！大家也快用起来吧！
