V100:第一张 AI 训练专用卡!

一、2017：深度学习的奇点之年

读懂 V100，必须先回到它出生的那一年。2017 年前后三件事，共同把深度学习推向「需要专用算力」的临界点：

• 2016 年 3 月：AlphaGo 击败李世石，全球第一次直观感受到深度学习的威力，AI 从实验室项目升为战略级投入，训练算力需求暴涨；

• 2017 年 5 月：NVIDIA 在 GTC 发布 V100，此时距 Transformer 论文发表还有一个月，已预判到深度学习对算力的需求将远超通用 GPU 的承载能力；

• 2017 年 6 月：Google 发表 Transformer 论文《Attention Is All You Need》，BERT（2018）、GPT-2（2019）相继出现，模型参数从亿级向十亿、百亿级攀升。

算力危机：Transformer 的核心运算是矩阵乘法（QKV 投影、注意力分数、FFN 全连接），而上一代 P100（Pascal 架构）的 CUDA cores 走 FP32/FP16 通用流水线——矩阵乘法与其他任务一起排队，没有专用加速通道。模型越大，矩阵乘法占比越高，通用流水线效率越低。

V100 的回应：在 SM（流式多处理器）里塞进一组专用矩阵乘法单元——Tensor Core，让矩阵乘法走专用通道直接加速。这是 NVIDIA 第一次为深度学习专门设计芯片单元，从「通用算力」转向「专用算力」。这一决策的份量，后续九年的所有训练卡演进都在印证：A100 的第三代 Tensor Core、H100 的第四代加 FP8、B200 的第五代加 FP4——每一代训练卡的算力跃迁，本质都是 Tensor Core 的代际升级。读懂 V100，就读懂了这条演进链的第一环。

二、Tensor Core 的起点与当代价值

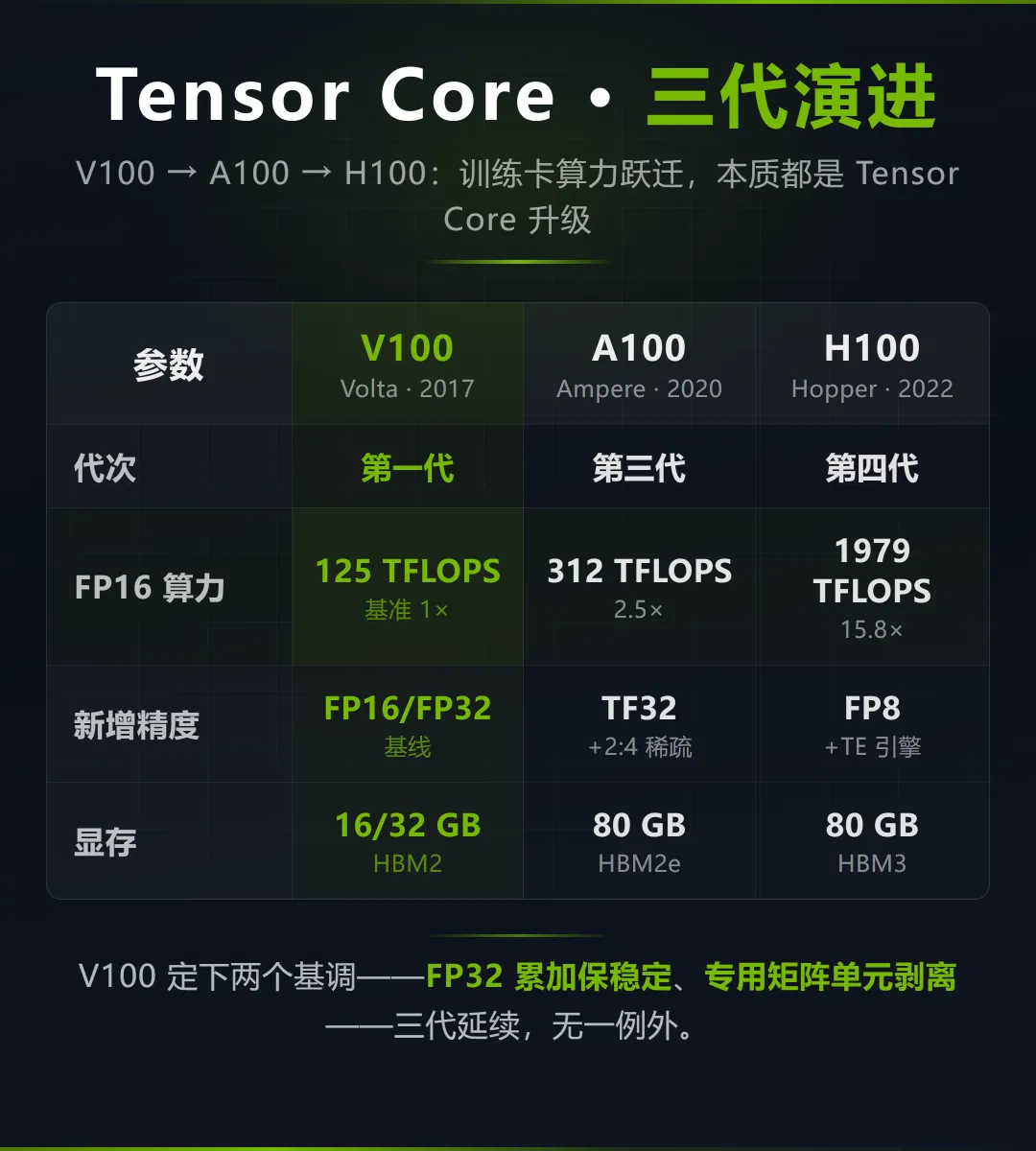

历史价值：Tensor Core 的起点。V100 时隔九年仍值得了解，不在于它今天还能跑多快，而在于它承载的历史价值——本系列后续每一张训练卡，算力跃迁的本质都是 Tensor Core 的代际演进：

注：第二代 Tensor Core 在消费级 Turing（RTX 20 系列）上，未进数据中心主线，故由第一代直跳第三代。V100 定下的两个基调延续至今：FP32 累加保训练稳定、专用矩阵单元剥离通用流水线——A100/H100/B200 全部沿用。从 V100 开始，NVIDIA 才把「深度学习训练」单独列为数据中心 GPU 的首要定位；在它之前，NVIDIA 数据中心卡叫「Tesla」（K80、P100 都是 Tesla 前缀），定位是「通用算力 + 大显存」。

当代价值：退役不退场。V100 已于 2022 年前后陆续停产，但本平台公开市场仍有 3–7 家供应商在租，卡月价 3900–8109 元区间。它的当代价值落在三类场景：

• 7B/13B 模型微调：FP16 张量算力 125 TFLOPS 仍可用，32GB 显存可装 13B FP16 权重（约 26GB），配 LoRA 微调可行；

• CUDA 教学与算法验证：支持 Tensor Core、支持 NVLink，是入门「专用算力」的最低门槛卡之一；

• 预算有限的中小训练：二手 SXM2 拆机卡买断 599–895 元；16GB PCIe 版卡月租比 A100-80G 低约 35%–55%，32GB SXM2 版卡月与 A100 区间重叠，优势在显存够用前提下入门门槛更低。

三、认知锚点：港口的「开荒者」

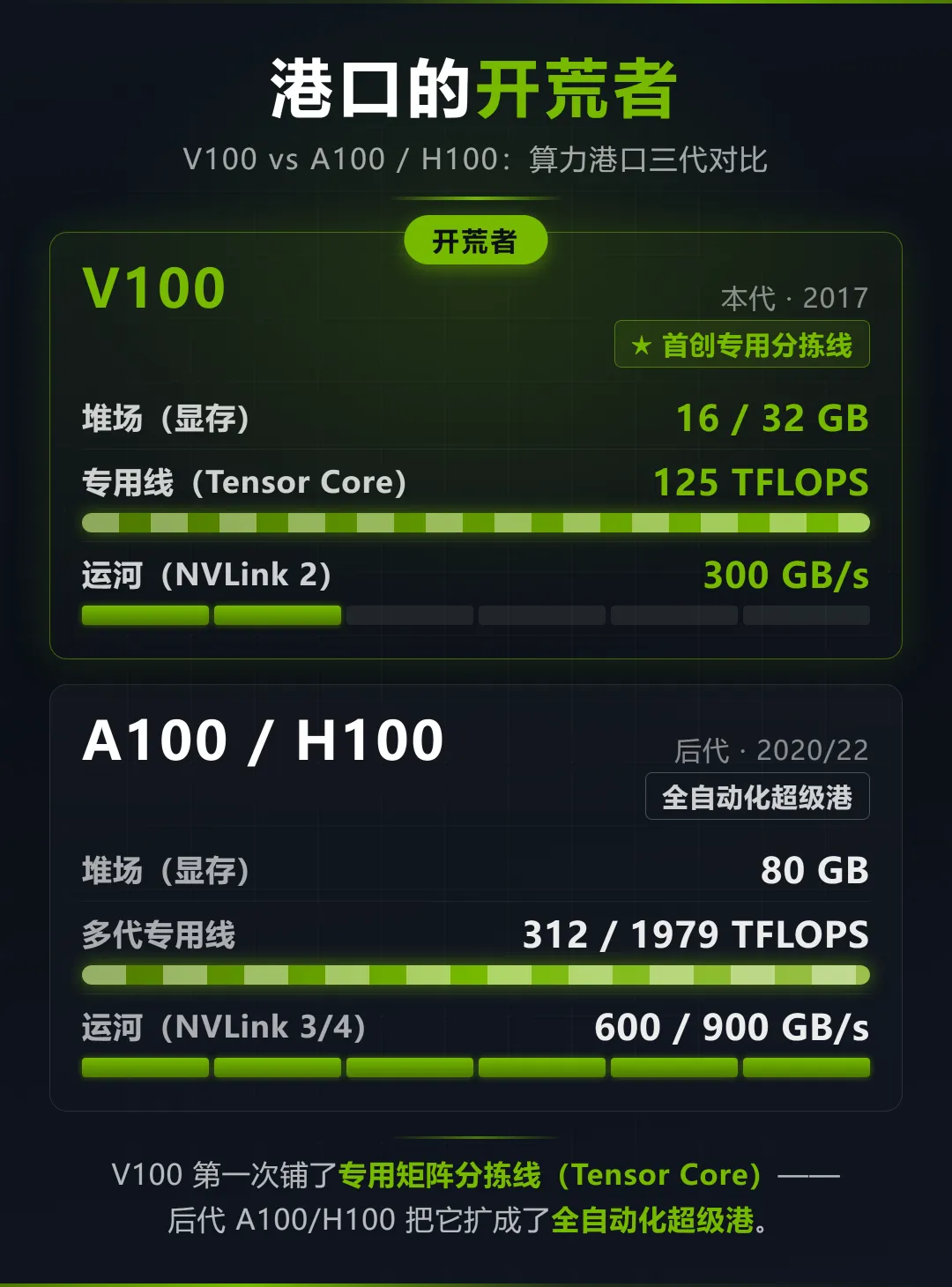

延续系列的货运港类比：如果 H100 是一座吞吐惊人的自动化超级货运港、A100 是这座港的「一代目」，那 V100 就是一代目之前的「开荒者」——它第一次在港口里铺了一条专用矩阵分拣线（Tensor Core），让大模型训练里最重的那批货物（矩阵乘法）不再走通用分拣线（CUDA cores FP32/FP16）排队，而是走专用通道直接加速。后续所有港口都跟进了这套专用线设计。

把数字变直觉：

• 显存 16/32GB HBM2（堆场大小）：V100 有 16GB 与 32GB 两版，32GB 版是 2018 年追加。对比 A100/H100 80GB，堆场只有它们的 1/2 到 1/4——70B 模型 FP16 权重约 140GB，单卡 V100 装不下，必须多卡切分；

• 带宽 900 GB/s（传送带速率）：每秒约搬运 191 张 DVD 的数据，是 P100（720 GB/s）的 1.25 倍，但只有 A100（2.0 TB/s）的 45%、H100（3.35 TB/s）的 27%——传送带偏慢是 V100 的第一处代差；

• FP16 张量算力 125 TFLOPS（专用分拣线速率）：这是 V100 的核心身份标记。对比 P100 FP16 约 18.7 TFLOPS（无 Tensor Core），专用线快了约 6.7 倍；NVIDIA 官方宣传的「约 12 倍」是对比 P100 FP32 CUDA cores（9.3 TFLOPS）的深度学习峰值口径；

• NVLink 2 代 300 GB/s（港口间运河）：是 P100（160 GB/s）的 1.875 倍，但只有 A100（600 GB/s）的一半、H100（900 GB/s）的三分之一。

三个常见误区：

1. V100 没有 FP8，所以不能跑大模型？ 不完全。V100 支持 FP16 张量计算，跑 7B/13B 模型微调、推理完全可用；只是相对 A100/H100，算力与显存都偏小，跑 70B 级别模型不现实。

2. V100 已停产，不能用了？ 错。本平台公开市场仍有 3–7 家供应商在租，二手 SXM2 拆机卡 599–895 元——存量市场仍有需求，预算有限的中小训练与教学场景仍在用。

3. V100 是 A100 的缩水版？ 错。V100 是 Volta 架构（2017），A100 是 Ampere 架构（2020），中间隔了一代 Turing（消费级 RTX 20 系列）；A100 是 V100 的代际继任者，不是缩水版。

四、Tensor Core 与关键参数

Tensor Core 是什么：核心是一个4×4×4 矩阵乘累加器——输入两个 4×4 矩阵（A、B）FP16 精度，输出一个 4×4 矩阵（C）FP32 精度累加，一个时钟周期内完成一次矩阵乘法 + 累加（D = A×B + C）。对比 CUDA cores 的「一次一个标量乘加」，Tensor Core 的「一次一组矩阵乘加」大幅拉高吞吐——NVIDIA 官方宣称 V100 深度学习峰值吞吐约为 P100 FP32 的 12 倍（125 vs 9.3 TFLOPS）。

从编程视角看，V100 的 Tensor Core 通过 CUDA 9 引入的 wmma（Warp Matrix Multiply Accumulate）API 暴露给开发者：一个 warp（32 线程）协作加载矩阵片段到寄存器，调用 mma.sync 指令触发一次张量运算。后续 cuBLAS、cuDNN 自动调用 Tensor Core，开发者无需手写 wmma 也能享受到加速——这是 NVIDIA「专用硬件 + 软件栈透明化」策略的起点，A100/H100 的 cuBLASLt、Transformer Engine 沿用同一思路。

关键设计取舍：输入 FP16（2017 年训练主流精度，FP32 太慢、INT8 精度不够）、累加 FP32（矩阵乘累加易溢出，必须 FP32 累加保证训练稳定性——这一设计延续至今，A100/H100/B200 全部沿用）、矩阵 4×4×4（张量核心的最小计算单元，后续 A100 升级为 16×8×16、H100 升级为 16×8×32，但底层思想不变）、不支持稀疏（2:4 结构化稀疏是 A100 第三代才引入的能力，V100 的 Tensor Core 是稠密计算）。

数据来源：NVIDIA V100 官方白皮书（WP-08608-001 v1.1，2017-08）。PCIe 版因插槽供电限制算力略降；V100 不支持 FP8/TF32/FP4 及结构化稀疏——这两项能力分别由 H100（2022）和 A100（2020）引入。V100 SXM2 与 PCIe 版的 CUDA/Tensor core 数量一致（5120/640），差异在频率。

五、九年后的甜区与避开区

V100 已是九年前发布的卡，本节按场景说清「今天还值不值得用」。估算口径：训练总算力按 Chinchilla 经验公式 C≈6×参数量×训练 token 数，GPU 实际利用率 MFU 按业界惯例 40% 折算（LoRA 微调可训练参数约占 1%，算力需求远低于此口径）。

甜区（预算有限时首选）

• ≤13B 中小规模训练：FP16 张量算力 125 TFLOPS，跑 BERT-Large（330M）、ResNet-50 训练，7B/13B 模型 LoRA 微调完全可用。以 LLaMA-7B 续训 1B tokens 估算：总算力需求 ≈ 4.2×10¹⁹ FLOPs，单卡 V100 有效算力约 5×10¹³ FLOPs/s，理想耗时约 9.7 天——可接受；单卡小 batch 微调实际 MFU 常落在 20%–30%，耗时需相应上浮。

• CUDA 教学与算法验证：V100 是入门「专用算力」的最低门槛之一——支持 Tensor Core、支持 NVLink、显存够装中小模型，二手 SXM2 拆机卡 599–895 元，是高校与个人入门的预算之选。

• 打折区（可用但非最优）：30B 微调需 2 卡张量并行；中小推理服务吞吐上界偏低但并发不大仍可扛；FP64 科学计算不是甜区但也不算坑（V100 FP64 7.8 TFLOPS，比 P100 快 1.66 倍、比 A100 略低）。

避开区

• 70B+ 大模型训练：32GB 显存装不下 70B FP16 权重（约 140GB），需 5 卡以上张量并行；且 FP16 张量算力只有 A100 的 40%、H100 的 13%——大规模训练不要选 V100。

• 高吞吐推理服务：带宽只有 900 GB/s（A100 的 45%、H100 的 27%），推理读权重与 KV cache 的吞吐上界低；且不支持 FP8/INT8 张量加速（V100 的 INT8 走 CUDA cores，无 Tensor Core 加速）。

• FP8/INT8 量化推理：V100 不支持 FP8，INT8 走 CUDA cores 无专用加速——有量化需求的推理场景直接避开。

六、市场现状：退役不退场

口径：2026 年 8 月国内公开市场的单卡租赁/二手拆机买断流通行情；海外公有云、大批量企业集采价格存在明显差异，不在本节口径内。

数据由平台公开多源采集（2026-08-04）。V100 卡时价（17 元）看似与 A100/H100 接近，但卡月价下沿（16GB 版 3907 元起）显著低于 A100（6000 元起）——V100 的价格优势主要在 16GB PCIe 版与二手拆机卡。

价格特征解读：

• 卡时价偏高（17 元）：V100 已停产，供给以存量为主，单卡时租零售价受稀缺性影响；但卡月价（长租）回落到合理区间，反映存量市场仍有竞争。

• 32GB 版比 16GB 版贵约 1.6 倍：32GB 显存对 13B/30B 模型训练更友好（单卡装得下），供需关系推高价格；32GB 版供应商更多（7 家 vs 16GB 版 3 家）。

• 二手 SXM2 拆机卡 599–895 元：IBM 拆机 V100 SXM2 16G 是个人入门的预算之选，但需自配 SXM2 转 PCIe 转接卡，散热与稳定性需自行保障。

竞争格局：同代对标 AMD MI50/MI60（Vega 20 架构，32GB HBM2，FP16 约 14.8 TFLOPS，无 Tensor Core 等效单元），V100 凭 Tensor Core 在训练场景显著领先；下一代替代 A100 在显存、带宽、算力、精度全面超越 V100；国产替代有寒武纪 MLU370-X4（48GB）、华为昇腾 910（32GB）。生态护城河方面，CUDA 仍是 V100 最大的护城河——Volta 架构的 CUDA 兼容性至今保持，PyTorch/TensorFlow 主流框架仍支持 V100（compute capability 7.0）。

选型定位：

• 7B/13B 模型微调 + 预算有限 → V100 32GB SXM2（卡月 7400–8100 元，与 A100 区间重叠但显存门槛更低；预算敏感可降选 16GB PCIe 版，比 A100 低 35%–55%）

• CUDA 教学/算法验证 + 个人入门 → V100 16GB PCIe 二手拆机卡（599–895 元，配转接卡）

• 70B+ 大模型训练/高吞吐推理 → 避开 V100，选 A100/H100 或国产替代

避坑提示：

• 显存墙是硬伤：32GB 装不下 70B FP16 权重（约 140GB），需 5 卡以上张量并行；

• 带宽偏低：900 GB/s 只有 A100 的 45%、H100 的 27%，推理吞吐上界低；

• 不支持 FP8/INT8 张量加速：INT8 走 CUDA cores 无专用加速，FP8 是 H100 才引入；

• NVLink 仅 SXM2 版支持：PCIe 版 V100 不支持 NVLink，多卡通信走 PCIe Gen3；

• 软件兼容性：Volta 架构 CC 7.0，PyTorch/TensorFlow 仍支持，但 FlashAttention 2 官方仅支持 Ampere 及以上（CC≥8.0），Volta 只能用社区 fork。

附录：统一速查卡
