夜雨聆风——EDA/IP核/设计/制造四条主线拆解，看门道不看热闹
系列导读："AI芯片/EDA"系列第4篇（收口篇）。第1篇铺了17天三件大事的全景，第2篇拆CUDA瓦解线（TileLang绕开CUDA），第3篇拆EDA瓦解线（K3的48小时芯片，五大局限vs产业意义）。本篇收口拆投资图谱：造芯是一条完整工具链——EDA（全球157亿美元）→IP核（芯原中国第一）→芯片设计（AI ASIC从150亿到750亿美元）→制造封装（中芯国际）。EDA/IP是被AI加杠杆的卖水人，ASIC设计是AI定制化的代工厂（博通锁定谷歌四代TPU、联发科2028年AI ASIC收入525亿美元占69%），国产芯片处于卖方市场但受制于先进制程。看门道不看热闹，看"客户验证进度+订单落地+技术代差"。
AI+芯片的交叉点上，钱流向了哪里？造芯不是一颗芯片的事，是一条完整的工具链：设计软件（EDA）→可复用模块（IP核）→芯片设计→代工与封装。这条链上，有的环节被AI"加杠杆"越赚越多，有的是重资产"卖水"，有的热闹但实际是"淘金"。
本篇收口"AI芯片/EDA"系列4篇，拆解这条造芯工具链的投资图谱，回答四个问题：钱流经哪几个环节？谁是"卖水人"、谁是"淘金者"？国产替代走到哪一步、2026年能替代什么？看投资到底该看什么？
看完你就知道，看门道不看热闹，看的是"客户验证进度+订单落地+技术代差"。
一、造芯工具链：从"图纸"到"出厂"的四段路

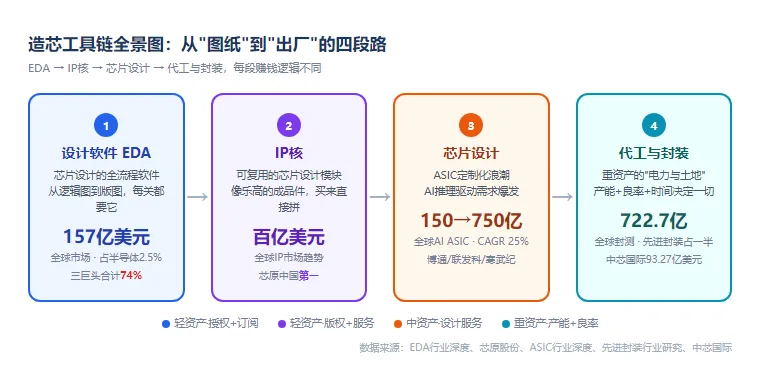

先画一张地图：造芯不是一颗芯片的事，是一条完整的工具链（造芯从图纸到出厂要经过的完整环节，一环扣一环），从"图纸"到"出厂"分四段——设计软件（EDA，电子设计自动化——芯片设计的全流程软件，从画逻辑图到生成交给工厂的版图，每一关都要它）、可复用模块（IP核）、芯片设计、代工与封装。每段的性质不同，赚钱逻辑也不同。
第一段是设计软件EDA。2024年全球EDA软件市场约157亿美元，只占半导体产业的2.5%，但它撑起的是上层数千倍产值的数字经济；全球EDA被三巨头垄断：新思、楷登、西门子合计74%份额，新思是靠112次并购建起来的"并购帝国"；为什么这么重要？因为一次流片（把设计好的版图做成真实芯片的过程，成本高、周期长）代价极大：28nm约1000万美元、7nm接近1亿美元，验证不足导致失败损失巨大 [来源：2026年EDA行业深度研报，2026年2月]。
第二、三段是IP核与芯片设计。IP核是可复用的芯片模块（像乐高的成品件，买来直接拼），芯原2024年IP授权业务市占率中国大陆第一、全球第八 [来源：芯原股份研报，2026年4月]。芯片设计这一层正在被AI改写：全球AI ASIC（专用集成电路——为特定用途定制的芯片，区别于通用GPU）市场从2025年150亿美元到2033年750亿美元、年复合增速25% [来源：ASIC行业深度研报，2026年5月]。定制芯片正在从通用GPU手中抢走越来越多的设计订单。
第四段是制造封装。2025年全球封测市场约722.7亿美元，先进封装（把多颗芯片拼装、堆叠成一颗高性能芯片的技术，AI芯片的必需品）占了一半 [来源：先进封装行业研究，2025年3月]；晶圆代工（替别人制造芯片的工厂，中芯国际、台积电就是干这个的）龙头中芯国际2025年营收93.27亿美元、2020-2025年年复合增速19.01% [来源：中芯国际研报，2026年7月]。这一段的逻辑和前三段完全不同：软件卖的是"授权+订阅"，模块卖的是"版权+服务"，制造卖的是"重资产产能+良率（做出一批芯片里合格品的比例，商用要90%以上）"。
【个人视角】一条电路板，从画图到出成品，要经历原理图设计、备料、焊接、调试、老化测试，一环断了整块报废。芯片的"生产线"更复杂，但骨架是一样的：图纸、标准件、组装、制造。所以我讲芯片投资，从来不是看哪颗芯片涨得好，是看这条工具链上每一环的"利润池"有多大、谁卡在关键点上。软件层是轻资产高毛利，制造层是重资产低毛利但卡脖子最硬——不同环节，赚钱的方法和风险完全不同。这张工具链地图，是后面所有判断的地基。
对散户的意义：看懂"工具链"是看懂AI芯片投资的第一步。跟踪指标：各环节全球市场规模与增速（EDA 157亿/ASIC 750亿/封测722.7亿/中芯93.27亿）、各环节集中度（EDA三巨头74%）、流片成本变化。判断标准：轻资产环节（EDA/IP）看"授权收入+客户数"，重资产环节（代工/封装）看"产能利用率+良率+ASP"——两种环节的估值逻辑完全不同。风险提示：工具链越长、环节越多，"替代"越难一蹴而就，别把"某一环突破"当成"整条链替代"。
地图画完了，我们从最上游开始看。第一站是EDA和IP核——这两个环节被AI"加杠杆"加得最狠，是典型的"卖水人"。
二、卖水人（上）：EDA与IP核，被AI加杠杆的"图纸系统"
第一站，看工具链最上游——EDA和IP核。这两个环节是造芯的"图纸系统+标准件库"，在AI时代被双重加杠杆：一边是AI芯片越做越复杂、设计需求越来越大，一边是芯片设计师越来越不够用——而这两样，都让EDA和IP核更值钱。

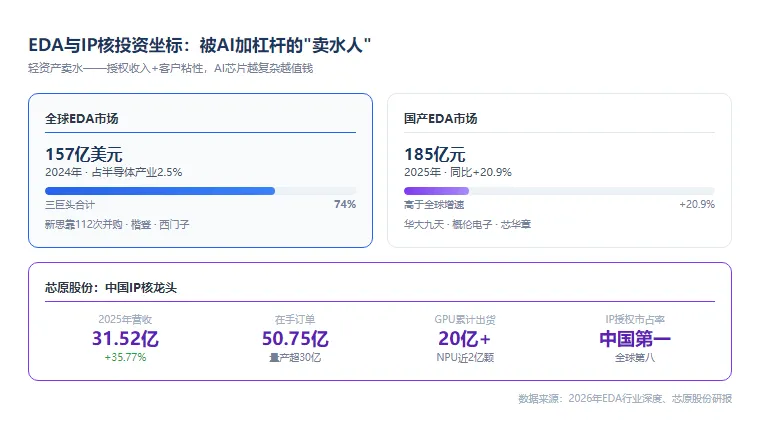

AI不但没砸EDA的饭碗，反而给它加杠杆。DSO.ai、Cerebrus这些AI工具能大幅提升设计效率和PPA（性能/功耗/面积——芯片设计的三个核心指标，AI工具能同时优化三者）优化，EDA正深度介入AI芯片设计；更深一层："从硅到系统"的系统级需求，推动EDA巨头去收购CAE（计算机辅助工程）公司，把疆域从芯片扩展到整个系统；需求端也在放大：2030年全球半导体产业将短缺约100万名专业人才，芯片越复杂、越需要EDA兜底 [来源：2026年EDA行业深度研报，2026年2月]。
国产EDA在快速增长——2025年国内EDA市场185亿元、同比+20.9%、高于全球增速，代表玩家是华大九天、概伦电子、芯华章。但增长速度背后藏着结构性瓶颈：国内EDA开发人员总数只有约万人，与国际巨头存在1:3到1:4的研发人力差距 [来源：2026年EDA行业深度研报，2026年2月]。人都不够，工具链自然难补。
再看IP核——芯原股份是典型的"卖水人"（淘金热里最赚钱的不是淘金的，是卖水、卖铲子的——EDA/IP/封装是造芯链上的卖水人）：2025年营收31.52亿元、同比+35.77%创历史新高；截至2025年四季度在手订单50.75亿元、其中量产订单超30亿元、预计一年内转化比例超80%；它的IP家底很厚：GPU累计出货超20亿颗、NPU累计近2亿颗、VPU市占率全球第一；而Chiplet（把大芯片拆成多个小芯片拼装，像模块化搭积木，需要更多IP模块）架构成熟+先进制程演进，正在创造高性能接口IP的复用新模式，把全球半导体IP市场推向百亿美元 [来源：芯原股份研报，2026年4月]。
【个人视角】干工程的人最懂图纸的价值。一张图纸要反复改版、标版本号、签字审核，谁掌握了"最终版图纸"，谁就有话语权。EDA就是芯片的"图纸系统"，IP核就是"标准件库"——而AI时代最值钱的资产，恰恰是这种"越用越值钱"的工具和模块。芯片越复杂，图纸越难画；设计师越不够，越要买好工具。所以我判断一个环节是不是"卖水人"，就看一条：它的收入是不是靠"工具/模块被反复使用"赚的。EDA和IP核，正好全中。
对散户的意义：EDA和IP核是"AI+芯片"里最典型的卖水人环节。跟踪指标：芯原在手订单/量产订单转化率（50.75亿/超30亿）、国产EDA头部厂商客户验证进度（华大九天/概伦/芯华章）、全球EDA巨头并购动作（Ansys等）、国内EDA市场规模增速（185亿/+20.9%）。判断标准：卖水人环节看"授权收入占比+订单持续性+客户粘性"，订单能落地、客户验证能通过，才是真卖水；否则是讲故事。风险提示：国产EDA有四大结构性瓶颈（碎片化/资本内卷/人才缺口/铁三角生态壁垒），人不够、工具链不全，替代进度可能比想象慢。
EDA和IP核是"图纸+标准件"，那谁来把图纸拼成芯片？下一站，是整条链上最热闹、也最像"淘金"的环节——芯片设计。
三、淘金者：芯片设计，AI定制化浪潮下的ASIC与GPU
图纸和标准件备好了，接下来是把它们拼成芯片——这是整条链上最热闹的"淘金"环节。但热闹不等于赚钱，关键看玩法：海外是"定制代工"，国产是"卖方市场" [来源：ASIC行业深度研报+Deutsche Bank研报，2026年]。

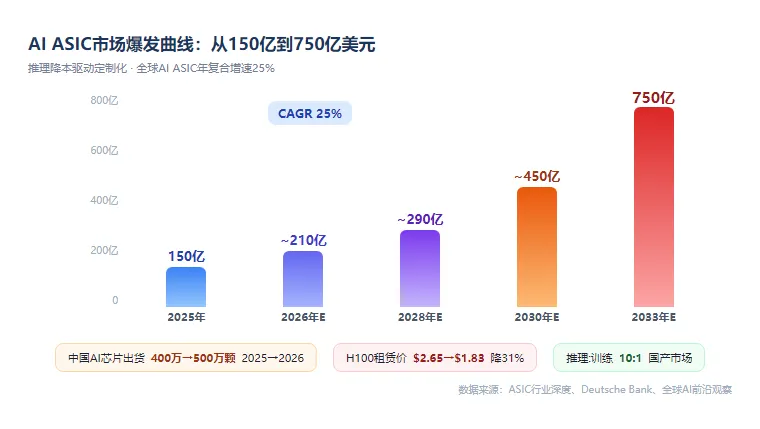

为什么定制化突然爆发？因为AI推理降本成了硬需求——H100云算力租赁价从2025年初的2.65美元/小时降到2026年中期的1.83美元/小时，模型厂商坐不住了：博通与苹果把合作延长到2031年、联合开发定制ASIC；智谱AI接洽国内芯片设计公司、DeepSeek自研AI推理芯片；算力供给是结构性错配，不是总量过剩——推理优化这块有真需求 [来源：全球AI前沿观察研报，2026年7月]。而全球AI ASIC市场正从150亿美元奔向2033年的750亿美元 [来源：ASIC行业深度研报]。

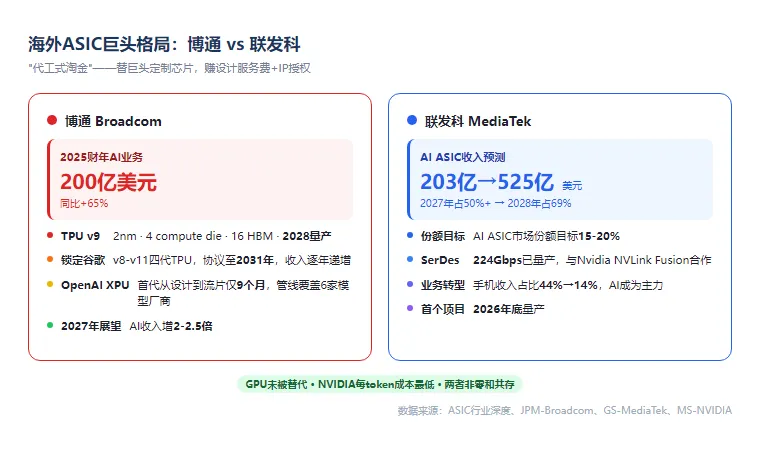

海外有两个"定制代工厂"代表。博通——2025财年AI业务收入200亿美元、同比+65% [来源：ASIC行业深度研报]；谷歌TPU v9是2nm工艺、4个计算核心（compute die——芯片里的计算核心单元，多die=把多个计算核心拼装在一起）+16组HBM（高带宽内存——AI芯片的"数据仓库"，贴着计算核心堆叠），2028年量产；2026年3月博通签下五年协议、锁定谷歌v8到v11四代TPU、收入逐年递增到2031年；更惊人的是速度：给OpenAI做的首代XPU（定制AI芯片统称，谷歌TPU、OpenAI的XPU都属于ASIC定制）从设计到流片只用了9个月——它的AI ASIC设计管线已覆盖6家全球前沿模型厂商、2027年AI收入还要增2-2.5倍 [来源：JPM-Broadcom研报，2026年6-7月]。
联发科——从手机芯片巨头转型AI定制：2027年AI ASIC收入预计203亿美元、占总收入超50%，2028年525亿美元占69%；2026年AI ASIC收入指引就已到20亿美元、2027年目标市场700-800亿美元（后续高盛把可寻址市场SAM上调到800亿美元）、份额目标提到15-20%；224Gbps的SerDes（高速串行接口——芯片间传输数据的"高速公路"，224Gbps=每秒224G比特）已能量产，还和英伟达合作NVLink Fusion [来源：GS-MediaTek研报，2026年5-7月]。台湾的AI ASIC已经是科技股最受青睐的主题，联发科首个项目2026年底量产 [来源：GS-Taiwan研报]。
那GPU是不是要被替代了？先看清楚：ASIC不会完全替代GPU，两者是分工协同——GPU靠灵活性和软件生态守住前沿大模型训练，ASIC在推理和特定场景赢在能效比与性价比；云厂商的导入路径是"先GPU、后ASIC" [来源：ASIC行业深度研报]。NVIDIA自己的说法也是"非零和"——AI实验室只占它需求的约20%，传统云厂商占约一半；最低的每token成本通常还是来自NVIDIA，博通和英伟达的AI业务明年都会增长80%以上，两者可以共存 [来源：MS-NVIDIA研报，2026年7月]。2027年NVIDIA的Rubin芯片要出货近700万颗、NVL72机架9万套 [来源：MS-Asia-Pacific研报]。
而国产芯片这边完全是另一种生态：2025年出货约400万颗、国产份额40%，2026年预计超50%，是卖方市场、供需缺口要到2026-27年才缓解——但推理和训练的工作负载比是10:1，大规模预训练仍是短板 [来源：Deutsche Bank研报，2026年7月]。2030年中国AI芯片自给率要从42%提到70%、市场规模（TAM——总可及市场，一个业务理论上能装下多少钱的市场）预计910亿美元，国产芯片在推理场景的总拥有成本（TCO——买+用一台设备的全部成本，比单看售价更真实）和每token成本可比英伟达、甚至更低 [来源：MS-Cambricon研报+MS-AI GPU ASIC Tracker研报，2026年6-7月]。国产芯片不止云端——端侧/车规ASIC也有一条战线：蔚来芯片子公司GeniTech的NX9031已累计出货超30万片、单颗算力相当于4颗英伟达Orin，覆盖智能驾驶/具身智能/agent推理三大领域 [来源：MS-NIO研报，2026年7月]。
【个人视角】淘金热里，最赚钱的不一定是淘金的，往往是卖铲子、卖牛仔裤的。芯片设计就是"淘金"，EDA/IP/封装是"卖铲"。但我要补一句：同样是淘金，海外和国产的玩法完全不同。博通、联发科是"代工厂式淘金"——替谷歌、OpenAI定制芯片，赚的是设计服务费+IP授权，订单被巨头锁定好几年；国产芯片是"自研式淘金"——寒武纪们赌的是自己的芯片能卖出去，赚的是"卖方市场"的稀缺溢价。代工厂式赚"服务+授权"的稳钱，自研式赚"稀缺+替代"的爆发钱，两种钱的风险和节奏，完全不是一回事。
对散户的意义：芯片设计环节要分清"代工式"与"自研式"两种玩法。跟踪指标：海外看ASIC订单落地（博通与谷歌/OpenAI/苹果的合作进度、联发科TPU v8/v9出货）、国产看芯片出货量（2025年400万颗→2026年500万颗能否兑现）、份额变化（40%→超50%）、自给率（42%→70%）、推理:训练结构（10:1）。判断标准：代工式看"订单锁定+收入递增承诺"（博通锁定到2031）、自研式看"客户验证+出货放量+毛利率"（寒武纪毛利率56.1%）——不满足就只是概念。风险提示：客户集中是最大风险（联发科AI ASIC几乎全押谷歌系）、订单预测可能过度乐观（联发科203亿/525亿远高于公司自身指引）、寒武纪估值已很高（2026年P/E约160倍）。
设计这关过了，还有一关更硬——制造环节。代工和先进封装，是整条链上最重、也最"卡脖子"的一环。
四、制造环节：代工与先进封装，新卡脖子的"电力与土地"
设计得再好，芯片也得有人造出来。制造是AI芯片放量的物理瓶颈——这一站是整条工具链上最重、也最"卡脖子"的环节：代工和先进封装。它不像软件那样轻资产，是重资产的"电力与土地"。

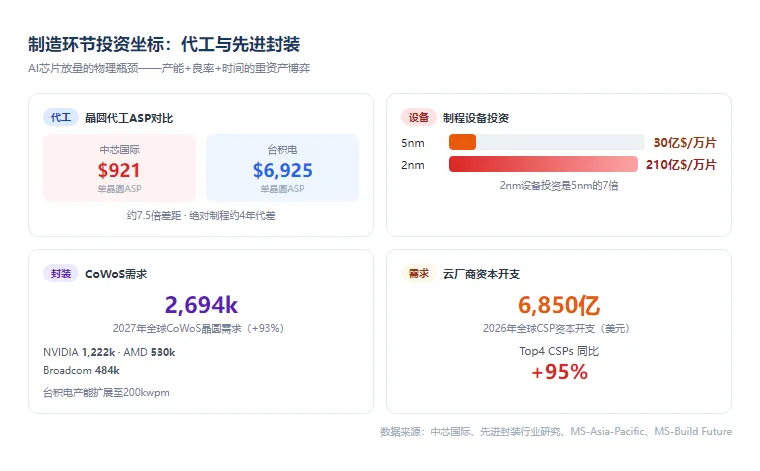

晶圆代工——中芯国际2025年营收93.27亿美元、2020-2025年年复合增速19.01%，预计2026-2028年营收114.84亿→161.41亿美元；它用N+1/N+2改良工艺承接本土AI算力芯片订单，是大陆唯一具备7nm以下量产能力的厂商；和台积电比：单晶圆ASP（一片晶圆能卖多少钱）921美元 vs 6925美元，绝对制程有约4年代差，但单代工艺迭代节奏完全一致 [来源：中芯国际研报，2026年7月]——这意味着追赶路径是清晰的，也意味着每一代都要花成倍的钱。

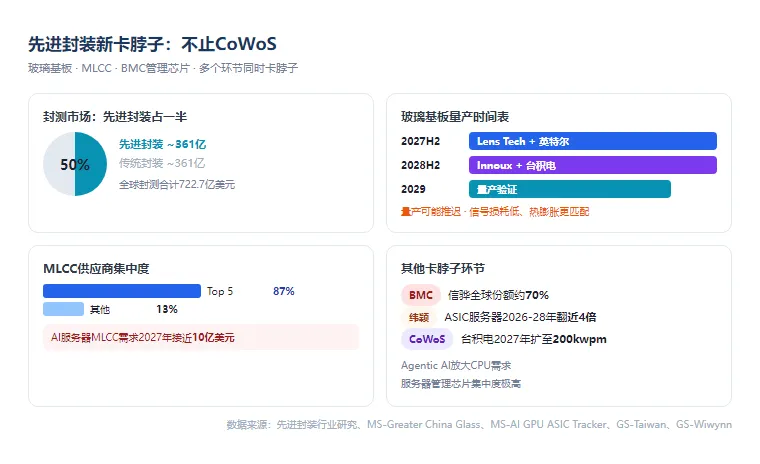

为什么先进封装成了新卡脖子？先看量级：2025年全球封测市场722.7亿美元、先进封装占了一半；再看成本——制程快走不动了，5nm节点每万片晶圆的设备投资超30亿美元、是14nm的两倍以上，2nm可能高达210亿美元 [来源：先进封装行业研究，2025年3月]。于是"超越摩尔"（不靠把晶体管做小、靠把多颗芯片拼装堆叠来提升性能——先进封装路线，制程走不动后的接力棒）成了主流。2027年全球CoWoS（台积电的先进封装技术——把计算芯片和HBM内存拼装在一个基板上，AI芯片的标配）总需求2694k晶圆、同比+93%，光NVIDIA一家就要1222k；2027年AI芯片的HBM内存总需求要到48.6亿Gb [来源：MS-Asia-Pacific研报，2026年7月]；台积电的CoWoS产能2027年要扩展到200kwpm [来源：MS-Build Future研报]。CoWoS产能，直接决定AI芯片能出货多少。
制造环节的"卡脖子"还不止CoWoS——MLCC（多层陶瓷电容——服务器板卡上密密麻麻的小电容，AI服务器用量暴涨）前五家占了87%份额，AI服务器MLCC需求2027年要接近10亿美元 [来源：MS-AI GPU ASIC Tracker研报]；玻璃基板（用玻璃做的封装基板，替代传统有机基板——信号损耗更低、热膨胀更匹配，2027年才放量）最快2027年下半年才放量（Lens Tech与英特尔合作）[来源：MS-Greater China Glass研报]；agentic AI还在放大CPU需求——服务器管理芯片（BMC）全球约70%被信骅一家拿下 [来源：GS-Taiwan研报]。而服务器ODM纬颖的ASIC服务器收入2026-28年要翻近4倍，背后是美国CSP资本开支2026-28年CAGR 21% [来源：GS-Wiwynn研报]。需求底座是2026年全球云厂商（CSP）资本开支接近6850亿美元、前四家同比+95% [来源：MS-Build Future研报]。
【个人视角】工厂里最怕的不是设计不好，是设备进不来、产线开不满、良率上不去。芯片制造也一样——软件层的瓶颈是"写不写得出来"，制造层的瓶颈是"造不造得出来"。我讲句实在话：设计环节的"替代"是技术问题，几年就能见效；制造环节的"替代"是产能+设备+良率+时间的复合问题，每一环都硬。先进封装尤其——CoWoS产能谁排得上队，谁的AI芯片就能先出货。所以看制造环节，我最先盯的不是PPT上的规划，是产线能不能开、良率能不能上、订单能不能排上队。
对散户的意义：制造环节是AI芯片投资里"确定性最高也最重"的一环。跟踪指标：中芯国际季度营收/ASP/先进制程占比（2026-28预测114.84→161.41亿）、先进封装产能扩张（台积电CoWoS 200kwpm）、CoWoS分配（NVIDIA 1222k/Broadcom 484k/AMD 530k）、玻璃基板量产节点（2027H2-2029）、MLCC需求（2027年10亿美元）。判断标准：制造看"产能利用率+良率+ASP"三件事，都向上才是真景气；CoWoS这类瓶颈环节看"谁排得上产能"。风险提示：先进制程设备（尤其EUV）供给受限、大陆晶圆代工ASP提升依赖先进工艺占比、玻璃基板量产多次推迟的风险都在。
工具链四条主线拆完了——EDA/IP是卖水人，芯片设计是淘金者，制造是电力与土地。那对国内读者最关心的问题来了：国产替代到底走到哪一步了？哪些2026年能替代、哪些还要等？
五、国产替代的真实时间表：哪些2026能替代、哪些还要等

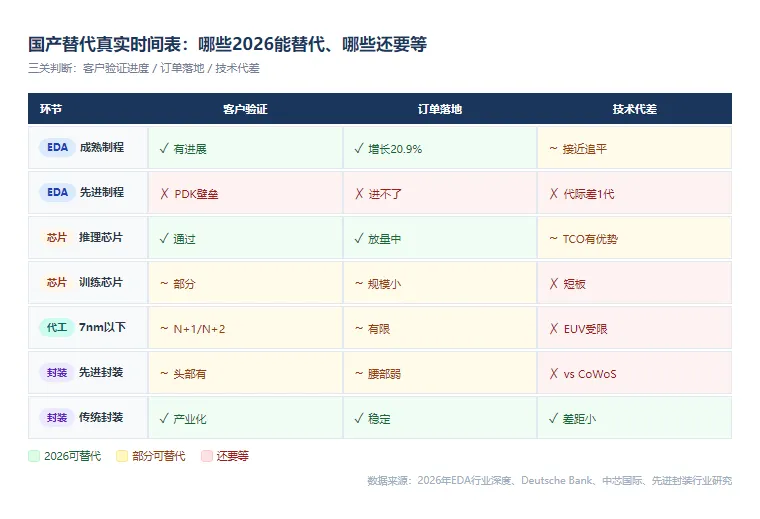

工具链四条主线拆完了，回到国内读者最关心的问题：国产替代走到哪一步了？国产替代不是口号，是一张有清晰节奏的时间表——答案不是"全面突破"，也不是"毫无进展"，而是哪些2026年能替代、哪些还要等 [来源：2026年EDA行业深度研报+Deutsche Bank研报，2026年]。
先说最难的EDA。国产EDA在成熟制程有进展、国内市场规模2025年185亿元、同比+20.9%；但先进制程（7nm以下）的工具，和国际巨头存在"代际差"（国产和国际巨头在技术代次上的差距，比如EDA在7nm以下和巨头差一代）——就算点工具突破了，进不了和代工厂深度绑定的先进制程PDK（工艺设计套件——代工厂给设计软件用的工艺参数包，先进制程的PDK和代工厂深度绑定）协同开发流程，也进不了高端市场；四个结构性瓶颈都在：生态碎片化（缺全流程工具链）、资本扎堆IPO、人才缺口（国内EDA开发人员约万人、与巨头1:3-1:4）、被"工具-工艺-设计"铁三角生态壁垒阻隔 [来源：2026年EDA行业深度研报，2026年2月]。

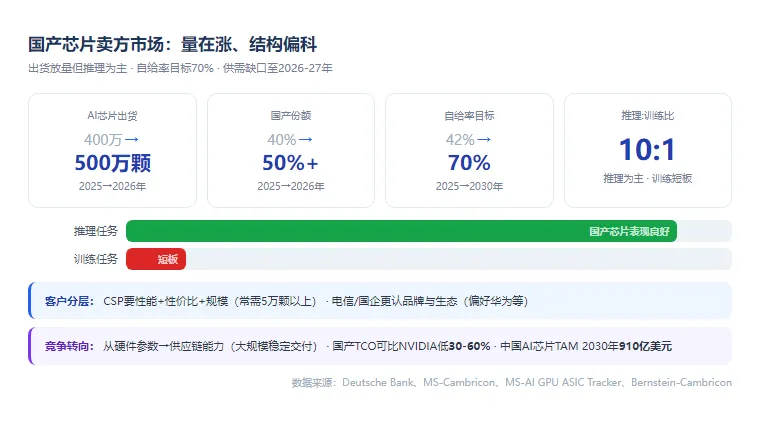

芯片设计这层，国产处于"卖方市场"但结构偏科——2025年出货约400万颗、国产份额40%升到2026年超50%、供需缺口要2026-27年才缓解；但推理和训练的工作负载比是10:1：推理任务国产芯片表现良好，大规模预训练仍是短板；竞争的关键已经从硬件参数转向供应链能力（不只是设计得好，还要能保障大规模稳定交付——国产芯片竞争的关键已转向这个）——谁能保障大规模稳定交付、谁才有话语权；采购端也分层：互联网云商（CSP）要性能+性价比+规模、常需5万颗以上，电信和国企更认品牌与生态（偏好华为等）[来源：Deutsche Bank研报，2026年7月]。寒武纪2Q26交付延迟但毛利率56.1%、全年营收预测+149%、收入CAGR 2025-28约90%，靠的是供应不足的市场里享受高定价 [来源：Bernstein-Cambricon研报+MS-AI GPU ASIC Tracker研报]。
制造和封装这层，进度不一。中芯国际N+1/N+2是大陆唯一7nm以下能力厂商，但EUV光刻机供给受限、ASP提升依赖先进工艺营收占比 [来源：中芯国际研报]。先进封装：大陆封测市场2025年突破3551.9亿元、先进封装占比提升至32%；头部OSAT（外包封装测试厂——长电/通富/华天就是干这个的）已形成产业化能力，但高端2.5D/3D和台积电CoWoS还有差距，腰部厂商仍聚焦28nm以上传统封装 [来源：先进封装行业研究]。判断国产替代的真实进度，盯三件事：客户验证进度（订单落地了吗）、订单落地（收入兑现了吗）、技术代差（和巨头差距收窄了吗）。
【个人视角】工程上排工期，我最不信的就是"年底投产"这四个字——嘴上的时间表，和图纸上的时间表，从来是两本账。国产替代也一样，我把它当成一个"进度条"看：客户验证过了吗（工程验收）、订单落地了吗（合同签了吗）、技术代差收窄了吗（跟国际巨头比）。三件事都推进，才叫真替代；只开了一场发布会、只出了一颗样片，那是"Demo"，不是"进度"。国产EDA、国产芯片、国产封装，我每个环节都按这个进度条去量，不按新闻标题去信。
对散户的意义：国产替代是有节奏的，不是一揽子"全面突破"。跟踪指标：按环节分——EDA看头部厂商（华大九天/概伦/芯华章）是否进入先进制程PDK协同开发、芯片看出货量（400万→500万颗）与自给率（42%→70%）、制造看中芯国际先进制程占比与ASP、封装看头部OSAT高端占比。判断标准：三件事（客户验证进度/订单落地/技术代差）逐项核对，三件事都推进的环节是真替代，只推进一件的是早期；2026年可替代的：成熟制程EDA、成熟制程芯片设计、部分先进封装中间环节；还要等的：先进制程EDA、7nm以下代工、高端先进封装（2.5D/3D）、自主高端IP。风险提示：国产替代进程反复、客户认证周期长、代际差可能长期存在。
时间表排完了，最后一节要把预期拉回地面——投资图谱的风险坐标，和三个不过时的判断标准。
六、风险坐标：投资图谱的雷区与底线
投资图谱的价值在于"坐标"，但坐标要标清楚"雷区"。先看四类风险。
客户集中——联发科AI ASIC 2027-28年绝大部分收入依赖谷歌系CSP，新客户（SpaceX）2028年后才贡献 [来源：JPM-MediaTek研报]；博通谷歌是最大客户，若谷歌加速自研或重新谈判，收入预期大幅下调 [来源：JPM-Broadcom研报]。定制ASIC是"巨头包养"的生意，成也大客户、险也大客户。
订单依赖——联发科203亿/525亿美元的收入预测，比公司自己给的指引高出约70%，而且依据是"过去两个月需求上修"，缺乏可见的订单合同支撑 [来源：GS-MediaTek研报]。卖方预测可以乐观，但订单没落地之前，乐观只是预期。
估值高企——寒武纪2026年P/E约160倍，靠的是持续高增长预测 [来源：Bernstein-Cambricon研报]；博通的估值也依赖2027-28年AI收入连续翻倍兑现 [来源：JPM-Broadcom研报]。好赛道不等于好价格，预期打满后，任何不及预期都是利空。
地缘政治与制造执行——出口管制持续收紧、先进制程代工受限、EUV光刻机供给受限 [来源：中芯国际研报+Deutsche Bank研报]；玻璃基板量产可能多次推迟 [来源：MS-Greater China Glass研报]；AMD 2027年CoWoS分配240k也有执行风险、ASIC量产时间预测存在延迟风险 [来源：MS-Asia-Pacific研报]。制造环节的"时间表"最容易被现实打脸。
那么判断AI+芯片的投资坐标，盯三件事——第一件，客户验证进度：芯片/工具是否通过客户跑测、认证，订单是否落地（华大九天进不进先进制程PDK、联发科TPU v9份额能否兑现）；第二件，订单落地：预测收入是否兑现为报表收入（联发科2028年525亿美元、中芯国际2026-28年114.84→161.41亿美元）；第三件，技术代差：与国际巨头差距是否收窄（EDA先进制程代际差、中芯国际与台积电4年代差、国产自给率42%→70%）。三件事都推进，才是真坐标；只满足一件，只是故事。
AI+芯片的交叉点上，钱不平均地流经工具链的每一环——EDA和IP核被AI加杠杆、是稳赚的卖水人；芯片设计是淘金者、玩法分"代工式"与"自研式"；制造是重资产、卡脖子最硬。GPU和ASIC不是零和——NVIDIA的每token成本最低、博通和英伟达的AI业务都增长80%以上，两者共存 [来源：MS-NVIDIA研报]。核心判断：跟"客户验证进度+订单落地+技术代差"，不跟"热点+股价"。核心观点：看门道不看热闹，看的是"客户验证进度+订单落地+技术代差"。
【个人视角】竣工验收的标准从来不是"图纸画完了"，是"设备转起来了、产量达标了、客户签收了"。看AI芯片投资，我把这套标准搬过来：客户验证了吗（转起来了吗）、订单落地了吗（签收了吗）、技术代差收窄了吗（达标了吗）。这条工具链上，我欣赏卖水人（EDA/IP——被AI加杠杆、越用越值钱），也尊重淘金者（芯片设计——赌对代差就爆发），但对制造环节永远多留一分耐心（重资产、时间表常被打脸）。方向认，节奏不追——谁先把客户验证做透、把订单做成收入、把代差磨平，我再认真看谁。
对散户的意义：3条警惕信号——满足2条以上要谨慎：（1）ASIC定制订单迟迟不能落地、收入预测无法兑现（订单关证伪）；（2）国产替代长期停留在"发布会+样片"、客户验证无进展（验证关证伪）；（3）先进制程/先进封装的代差长期不缩小、产能受制于设备（代差关证伪）。风险提示："AI芯片投资"是结构性机会，不是无差别普涨；卖水人（EDA/IP）稳但弹性有限、淘金者（设计）弹性大但风险高、制造（代工/封装）确定性高但重资产——按自己的风险偏好选环节，别跟热点梭哈。
造芯工具链上，你觉得谁是"卖水人"、谁是"淘金者"？评论区聊聊你的坐标。
从系列开篇到今天，这条主线其实是一路递进的——第1篇先铺全景：17天三件大事，CUDA和EDA两条护城河同时被撬动；第2篇拆第一道锁：TileLang用编译层绕过CUDA，证明"软件生态"并非不可破；第3篇拆第二道锁：K3开源工具48小时造芯，五大局限说明它还不是商业替代，但路径已经走通；本篇，两条线收束成一张投资图谱——造芯工具链四段谁在真赚钱，盯的不是热点和股价，是"客户验证进度+订单落地+技术代差"。全系列收口，看门道不看热闹。
