夜雨聆风导读：你在车机上用 Camera2 打开一路相机——背后就是高通的 CamX-CHI 吗？在车载上，**答案是"不一定"**。手机相机只有一条路，车载有两条：座舱应用相机走
Camera2 → CamX-CHI，而倒车 / 环视 / DMS 这些车规相机走的是另一套QCarCam / AIS。这一篇讲透 A 线的 HAL 实现 CamX-CHI（CHI 出图纸、core 造流水线），并把两条路的边界、以及"走 Camera2 ≠ 走 CamX-CHI"这个最容易搞错的点讲清——它也是整个系列的枢纽。
阅读前提
系列内：承接第4篇《CameraService 深入》——第4篇讲到 CameraService 把请求交给 Camera Provider、再往下就是"厂商各自的 HAL 实现"便停住了。本篇从这条 HAL 边界往下走，看高通怎么实现（CamX-CHI）；同时，它是整个系列的枢纽——把前面几篇讲的"Android 相机栈"放回车载的正确位置，并引出车载真正的另一条路。 系列外：需要一点 HAL（硬件抽象层）、Camera2（Android 应用侧相机 API）、GMSL（车载长距离串行相机接口）、以及"进程内动态库 .so"的概念——不熟悉时按字面理解即可。
开篇：一个容易搞错的定位问题
你在车机上用 Android 的 Camera2 API 打开一路相机——它背后就是高通的 CamX-CHI 吗？
多数人会答"是"。但在车载上，**答案是"不一定"**。这个"不一定"，正是本系列前几篇一直没讲清、而车载行业的人一眼就会质疑的地方。要讲清它，得先承认一件事：
手机相机只有一条路，车载相机有两条。

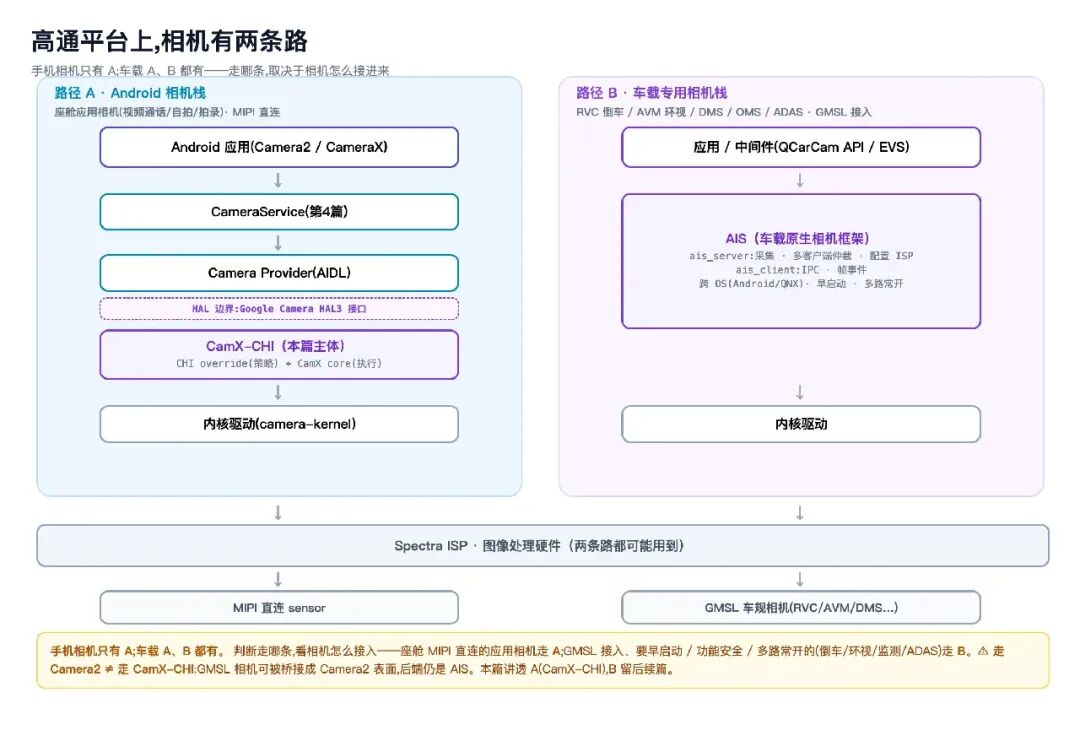

一、全局：高通平台上，相机有两条路
先看全局。在高通车载平台上，一路相机画面到达应用，可能走两条完全不同的软件栈：
路径 A —— Android 相机栈（座舱应用相机）
Android 应用（Camera2 / CameraX）
→ CameraService（第4篇）
→ Camera Provider（AIDL）
→ 厂商 HAL = CamX-CHI ← 本篇主体
→ 内核驱动 → Spectra ISP
这就是手机上的那一套，AAOS（车载版 Android）沿用并做了车载扩展。它面向座舱里"像手机一样"的相机应用——视频通话、乘客自拍、拍照录像、扫码。
路径 B —— 车载专用相机栈（安全 / 环视 / 监测相机）
应用 / 中间件（QCarCam API 或 EVS）
→ AIS（Automotive Imaging System：ais_server + ais_client）
→ 内核驱动 → ISP
这是高通（QCarCam/AIS）和 Google（EVS）专门为"车"做的一套，独立于 Android 应用框架。它服务的是 RVC 倒车、AVM 环视、DMS 驾驶员监测、OMS 乘员监测、ADAS 感知——这些安全、早启动、多路常开的车载核心相机。
车载多出 B 这条路的原因
Android 这套（A）无法满足车载相机的几个硬性需求，于是有了 B：
早启动：法规要求挂挡后极短时间内出倒车影像（AAOS 官方目标是开机 2 秒内），而车机从上电到 Android 完整框架起来、相机可用，动辄十几秒甚至更久，远够不上 2 秒——A 这条路来不及。B 必须能独立于、早于 Android 出图。 功能安全：倒车、ADAS 是安全件，不能只依赖"可能崩溃重启"的 Android 应用栈。 跨 OS / 双域：车载常是 QNX（安全域）+ Android（座舱） 双系统跑在 Hypervisor 上，安全相机要能跨域，不能受限于 Android。 GMSL 长线束、多路常开：车上摄像头分布全车、经 GMSL 串行解串长线束接入、多路同时开——需要专门的采集与资源仲裁框架（ ais_server）。
关键纠偏：走 Camera2 ≠ 走 CamX-CHI
这是车载开发者最容易混淆的一处，也是本系列前几篇欠读者的一句话：
Camera2 只是 Android 应用能用的"标准 API 表面"。 在车载上，一个 app 调 Camera2，它背后可能是：
真 CamX-CHI——当相机是"手机式" MIPI 直连时； 一层"把 AIS 相机桥接成 Camera2"的 HAL 垫片——GMSL 相机的常见做法，app 用着 Camera2，后端其实是 AIS，不是 CamX-CHI。
所以判断一颗车载相机走哪条，**最准的维度不是"app 用了什么 API"，而是"相机怎么接进来、要满足什么需求"**：
要早启动 / 功能安全 / GMSL 多路 → B（QCarCam/AIS/EVS） 座舱里像手机一样的应用相机 / MIPI 直连 → A（Camera2/CamX-CHI）
手机相机只有 A 这一条；车载 A、B 都有。本篇讲透 A 这条的 HAL 实现——CamX-CHI（也就是第4篇停下的那个"厂商 HAL"）；B 这条（QCarCam/AIS/EVS）是车载真正的主路径，留给后面几篇。
关于深度与依据：CamX-CHI 的核心（
camera.qcom.so/com.qti.chi.override.so）是闭源的，高通以预编译库交付，源码级实现拿不到。本篇讲它的架构与设计——依据高通公开文档、一份高通专利（US10613870B2）与 AOSP，落到接口/组件/数据流这一级；不涉及函数实现，也不碰任何厂商私有的 sensor 连法、tuning、自研节点。B 路径的结论则区分了官方/二手来源，链接见文末。
二、CamX-CHI 是什么：Google 定接口，高通做实现
顺着路径 A 往下走，过了 Camera Provider 这道 HAL 边界，就进了 CamX-CHI。先厘清一个常被搞错的定位——也回答"CamX-CHI 是不是 Google 的相机框架"：不是。HAL 边界上的接口是 Google 定的，实现是各家厂商自己做的。
Google 定义 Camera HAL3 接口（ camera3_device_ops：configure_streams、process_capture_request、process_capture_result等）——一份规范，规定 framework 怎么调 HAL、传什么、回什么，但不管 HAL 内部怎么实现。高通对这个接口的实现，就是 CamX-CHI。换个 SoC 厂商是另一套：联发科有 MTK 的实现，三星 Exynos 有自己的——它们都插在同一个 HAL3 插槽上。

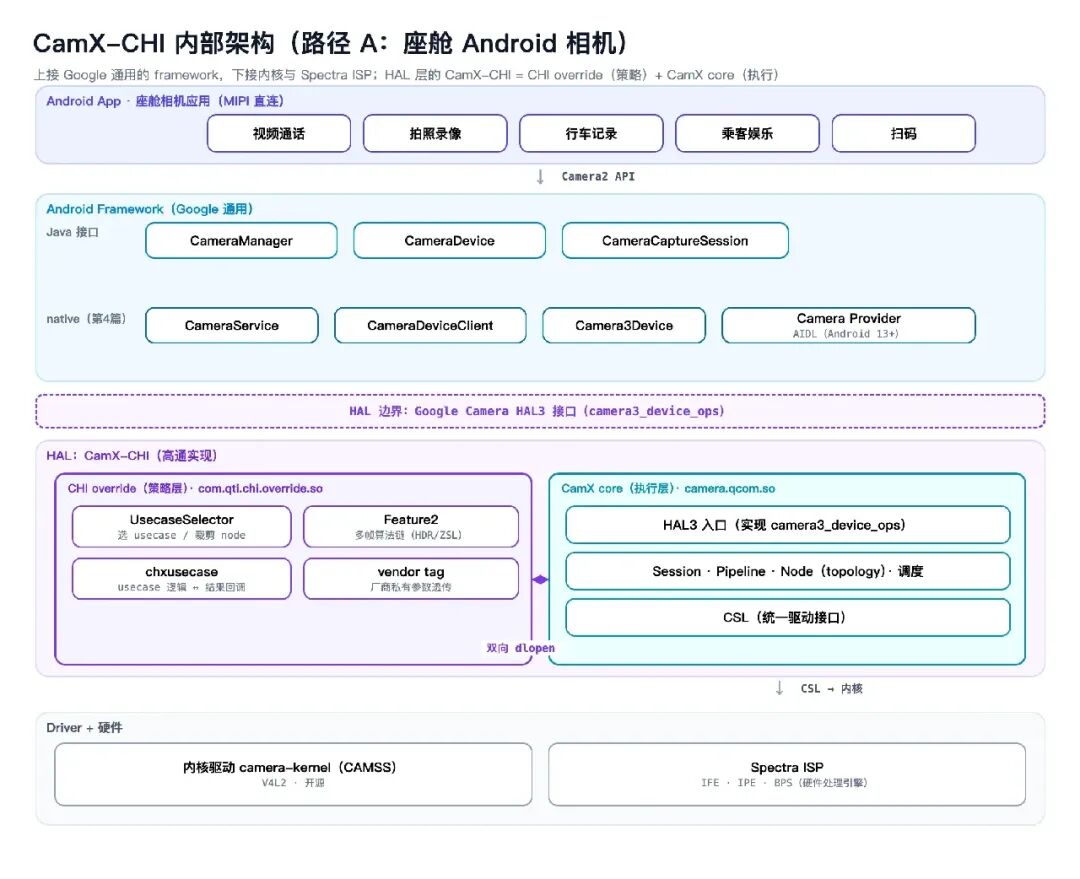

一个反常识的细节：在高通平台上查看 cameraserver 加载的库，会发现相机 HAL 不是一个 .so，而是两个：camera.qcom.so（CamX core）与 com.qti.chi.override.so（CHI override）。而且 OEM 做相机定制时，往往只替换后面那个，前面那个原封不动。为什么拆两个、为什么只换一个——这正是下一节要讲的核心。先看 CamX-CHI 在路径 A 里的内部构成：
一个常见误解：Android 13 起 Camera HAL 接口 AIDL 化，容易让人以为"高通换了新 HAL 架构、CamX 被取代了"。其实 AIDL 化只发生在 Camera Provider 那一层（framework ↔ provider 的 IPC 由 HIDL 换成 AIDL）；Provider 之下，高通实现的仍是传统 HAL3 device 接口，仍是 CamX-CHI。变的是外面那层 IPC 形态，没变的是里面这套实现。
CamX-CHI 是高通对 Google Camera HAL3 的实现，分 camera.qcom.so（CamX core）和 com.qti.chi.override.so（CHI override）两个库。它是路径 A 的最后一层。
三、CHI 与 core：设计与实现的切分
CamX-CHI 内部这两层，是理解它的钥匙。分工可以一句话概括：CHI 负责"设计"，core 负责"实现"。
CHI override（策略层， com.qti.chi.override.so）：决定这次用哪套 usecase、这条流水线由哪些处理单元（node）组成、怎么连（topology）——出图纸。CamX core（执行层， camera.qcom.so）：提供 node/pipeline 的真实代码和执行引擎，按图纸把流水线构建起来、驱动运行、经驱动下到硬件——照图纸落地执行。
三方角色：Google、高通、OEM
这里有个极易混淆的点：CHI 和 core 都是高通写的，不是谁的定制。这套东西涉及三方：
camera3_device_ops | ||
| 高通（SoC 厂商） | ||
| OEM（车厂/手机厂） |
所以 core 和 CHI 都是高通交付的 HAL 实现；它俩的真正区别**不是"谁写的"，而是"能不能被 OEM 覆写"**：
| CamX core | 否 | ||
| CHI override | 是 |
"OEM 定制只换 com.qti.chi.override.so、不动 camera.qcom.so"——就是这个意思：改可覆写的 CHI，不动稳定的 core。
这么切分带来的三个好处
Google 的 HAL3 接口是"隐式"的：应用提交一个请求，至于 HAL 内部把它拆成几条流、走哪个 ISP 引擎、要不要多帧合成——全由厂商在内部黑盒决定。高通做的事，是把这块黑盒里"怎么组 pipeline、选哪个引擎、多帧怎么控"的决策，从 core 里抽出来、显式化成一个可覆写的 CHI 层。高通官方对 CHI 的定位原文正是：CHI override 模块"supplements the Google HAL3 interface"，提供"explicit image processing pipeline generation, explicit engine selection, and multiframe control"。
这么切分，带来三个实际的好处：
一套 core 适配所有芯片和客户：不同 OEM、不同产品要的成像效果千差万别，但底层的 node 执行引擎、调度、buffer 管理是通用的。core 稳定不动，差异全下沉到 CHI——高通不用为每个客户改 core。 OEM 不改动底层引擎就能定制：车厂想加一套自己的成像 usecase、调 topology，只需改 CHI override 或它读的 XML，无需改动、也无法改动闭源的 core。风险小、维护清晰。 core 能独立升级：高通升级 core（修 bug、加能力），不会影响 OEM 在 CHI 层的定制；反过来 OEM 换 CHI，也不动 core。两层解耦，各自演进。
工程上，这两层用"两个 .so 双向 dlopen + 操作跳转表"对接：HAL3 初始化时 core 调 chi_hal_override_entry()，CHI 把自己的函数接口指针交回给 core（官方原文"return function interface pointers"）；core 也把自身能力（造 node、建 pipeline 的接口）通过跳转表交给 CHI。换掉 override 那个 .so，就换掉整套策略，而 core 二进制不动。

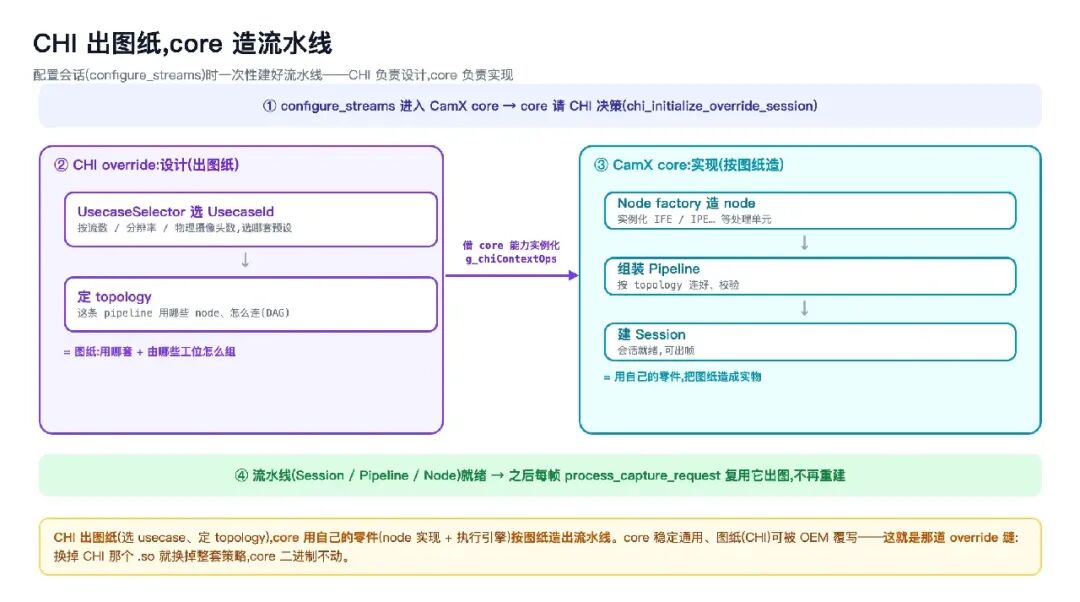

那么"CHI 出图纸、core 造流水线"具体怎么发生？看这张创建流程：
CHI 出图纸（选 usecase、定 topology），core 按图纸用自己的零件把流水线构建、运行起来。core 稳定通用、CHI 可被 OEM 覆写——这道切分，就是 CamX-CHI 整个架构的核心设计。
四、一个请求的路径：从 Camera2 到硬件出帧
把路径 A 的一个具体场景走一遍：座舱里一个 Android 相机应用（比如车内视频通话）打开预览。看你写的每行 Camera2，对应 HAL 里发生了什么——用你熟悉的 Camera2 当锚点，最容易看懂 CamX-CHI。
先给对照表（app 侧是 Google 公开的 Camera2 API，HAL3 回调是 Google 定义，CHI 入口名来自高通官方时序图）：
CameraManager.openCamera | initialize | camera.qcom.so，core 调 chi_hal_override_entry 与 CHI 握手 |
createCaptureRequest(TEMPLATE_PREVIEW) | construct_default_request_settings | |
createCaptureSession | configure_streams | core 请 CHI 选 usecase、建 pipeline/topologychi_initialize_override_session） |
setRepeatingRequest | process_capture_request | |
CaptureCallback.onCaptureCompleted | process_capture_result |
一句话映射：openCamera=握手 ｜ createCaptureSession=选 usecase、建流水线 ｜ setRepeatingRequest=执行出帧 ｜ onCaptureCompleted=结果回传。

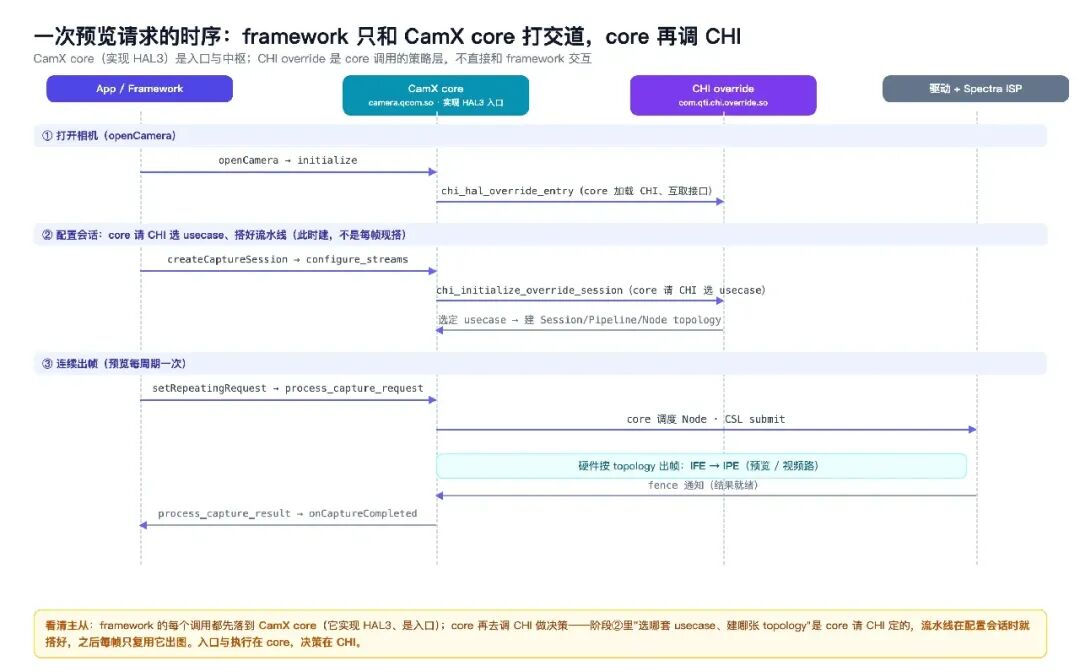

画成时序图（注意主从：framework 只和 CamX core 打交道，core 再去调 CHI）：
一步步看：
** openCamera**：app 打开相机。请求经 framework、Provider 落到 CamX core（它实现 HAL3 入口），core 加载 CHI、通过chi_hal_override_entry与它握手，两个.so互取接口。createCaptureSession：app 声明"我要这路预览输出流"。这触发 HAL3 的configure_streams——关键一步在这里：core 请 CHI（chi_initialize_override_session），CHI 的 UsecaseSelector 选出预览 usecase、定好 topology（比如IFE → IPE这一条），再借 core 的能力把 Session/Pipeline/Node 建好。流水线在这一步就建好，不是每帧重建。** setRepeatingRequest**：app 提交重复请求（预览连续出帧）。之后每个显示周期，core 把请求送入已建好的 pipeline，调度各 Node，经 CSL submit 到内核。硬件出帧：内核驱动配置 sensor 与 ISP，硬件按 topology 流转（预览这类的 topology，硬件上就是 IFE → IPE这条通路）。结果回传：硬件完成经 fence 通知，core 逐级回收结果 → 通知 CHI → process_capture_result把结果帧和 metadata 交回 framework，app 的onCaptureCompleted被调用，预览显示出来。
如果想看接口级怎么落地（下面是按官方入口名 + 公开机制画的职责示意，不是 CamX 真实源码——core/CHI 闭源）：
// —— 职责示意，非 CamX 真实源码 ——
// core 侧：configure_streams 落到 CamX core（core 实现 HAL3）
intconfigure_streams(camera3_stream_configuration* cfg){
// core 委托 CHI 决策，并把"自己的能力"交给它
return chi_initialize_override_session(cfg, &g_chiContextOps); // core → CHI
}
// CHI 侧：设计 topology，再借 core 的能力实例化
Session* chi_initialize_override_session(cfg, CoreOps* coreOps){
UsecaseId id = UsecaseSelector::select(cfg); // CHI 设计：选 usecase（预览）
Topology topo = buildTopology(id); // CHI 设计：要 IFE→IPE 两个 node、怎么连
Pipeline* p = coreOps->CreatePipeline(topo); // core 实现：造 node、组装 pipeline
return coreOps->CreateSession(p); // core 实现：建 session
}
这条链最关键的两跳都在 CHI：第 2 步"选哪套 usecase""建哪张 topology"——正是那道 override 缝被显式化的位置。core 只在其后忠实地调度执行。归纳一句：入口与执行在 core，决策在 CHI。
五、边界与对号入座
把两条路径的边界厘清。核心划分维度是"相机怎么接进来"，不是"哪种相机"或"app 用了什么 API"：
| A：Camera2 → CamX-CHI | |||
| B：QCarCam/AIS | |||
| B：QCarCam/AIS | |||
| B：QCarCam/AIS | |||
几个不能写成绝对、必须留余地的点：
不要说"车载相机不经 CamX"：AIS 做 ISP 处理时可选复用 CamX/Spectra（有编译开关 USE_IMAGING_AIS/AIS_BUILD_CAMX为证）。准确说法是"车规相机不以 Camera2→CamX-CHI 这条 HAL3 链为主路径"，但底层 ISP 硬件仍可能是那套。AIS 与 CamX 是"独立通路 + 可选复用"的关系，不是谁替代谁。
判断一颗车载相机走哪条，不要只看 app 用了 Camera2 还是 QCarCam——要看它怎么接进来、要满足什么需求：要早启动/功能安全/GMSL 多路的，走 B；座舱里 MIPI 直连、像手机一样的应用相机，走 A。
小结
两条路：手机相机只有 A（Android 栈）；车载 A、B 都有——A 是座舱 Android 应用相机（Camera2→CamX-CHI），B 是车载专用相机栈（QCarCam/AIS/EVS，服务 RVC/AVM/DMS/ADAS）。 本篇是 A 的 HAL：CamX-CHI 是高通对 Google HAL3 的实现， camera.qcom.so（core）+com.qti.chi.override.so（CHI）两层。核心设计：CHI 出图纸（选 usecase/定 topology）、core 造流水线（实现/执行）；core 稳定通用、CHI 可被 OEM 覆写——一套 core 适配所有芯片和客户，OEM 不改动引擎就能定制。 三方区分：core、CHI 都是高通写的；OEM 只在 CHI 层定制。 纠偏：走 Camera2 ≠ 走 CamX-CHI（后端可能是 AIS 桥接）；判断走哪条看相机怎么接入。
一句判断：不要把手机的"一条路"套到车载。 车载相机是两条路并行——想清楚你面对的相机走哪条，是做车载相机开发的第一步。而这两条路里，车载真正的主角其实是 B。
至于 B 这条——QCarCam/AIS 到底怎么让倒车画面在 Android 起来之前就出图、怎么跨 QNX 与 Android 双域、怎么管理全车多路 GMSL 相机，下一篇正式打开。
参考资料
CamX architecture（129_CamX）— Qualcomm 官方：CamX = camx + chicdk 两层、软件分层图。 CHI（126_CHI）— Qualcomm 官方：CHI override 定位、"supplements the Google HAL3 interface"原文。 CHI architecture model（127）— Qualcomm 官方：CHI 初始化 UML 时序图与官方入口名（ chi_hal_override_entry等）。Qualcomm Spectra 480（124）— Qualcomm 官方：IFE / IPE / BPS 数据通路。 Qualcomm 专利 US10613870B2：Node / Topology(DAG) / Session / Pipeline / Usecase 的一手定义。 Android Camera HAL3 / AIDL — source.android.com：HAL3 接口与 Android 13 起的 AIDL 化范围。 Vehicle Camera HAL / EVS — source.android.com：车载 EVS、早启动（开机 2 秒内出图）、倒车/环视用 EVS 的官方说明。 Camera2 API — developer.android.com： CameraManager/CameraDevice/CameraCaptureSession等 app 侧接口。路径 B（QCarCam/AIS）的具体划分依据多为二手/逆向来源，详见下一篇专篇梳理。
