介 绍
柱状图、条形图、饼图相信已是大家最熟悉最常用的图表类型，然而若使用太多便会略欠新意，那么如何用不一样的图表吸引别人的目光便是极为重要的。

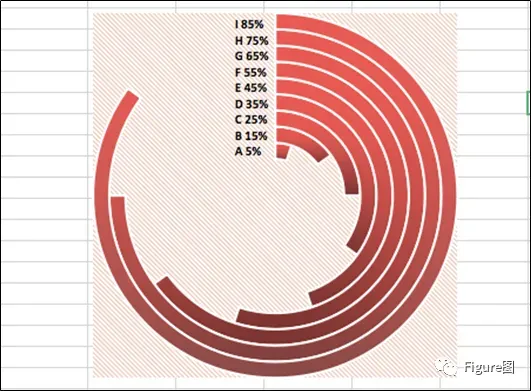

其实也很简单，我们只需将这些常用的图稍微做下变形便可呈现出不一样的效果（如图所示）。今天先来尝试着做下“变形的柱状图”，又叫“环形柱状图”或“玉玦图”。
“玉玦”原意指那些形如圆环而有缺口的玉佩，“环形柱状图”因与其形状类似，故也称为“玉玦图”。柱状图、条形图、饼图等分别以高度、面积等展示数值的多少、大小，而“玉玦图”则主要以其在圆环中所占的角度大小表示具体的数值。
接下来我们开始用Excel 2019来尝试制作“玉玦图”吧。
图文教程

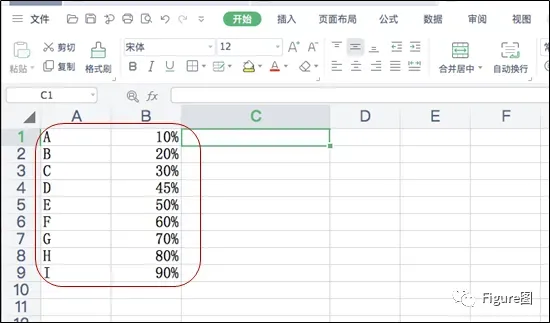

1. 打开Excel表格，新建后输入数据，如下所示。
2. 图中B列为实际的数值，为了做成整个圆环，我们需要增加另一列数值，即在C列插入公式，为C1=1－B1（或100%－B1）的值。C2~C9的数值依次计算即可。

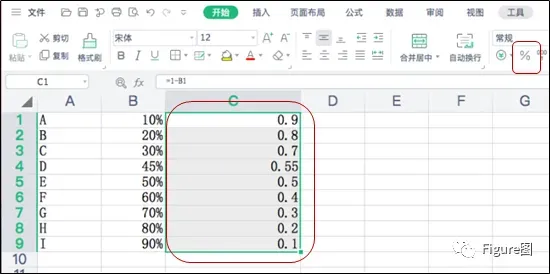

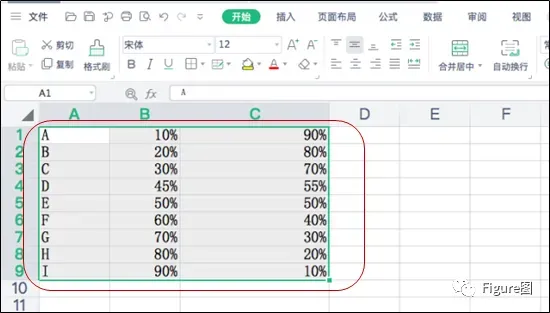

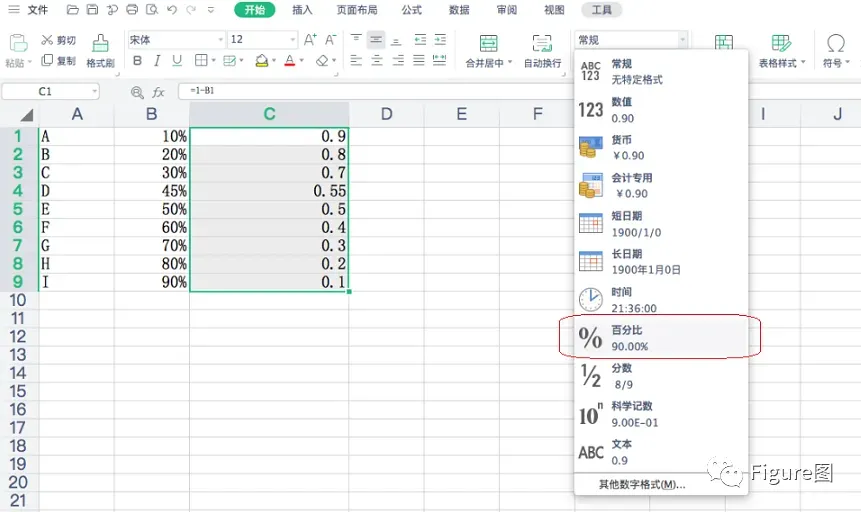

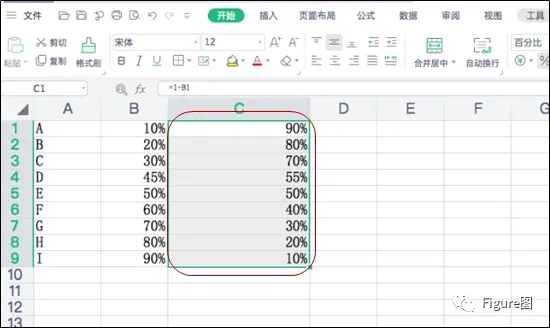

3. 在步骤2的基础上，我们得到以下数值。因其均为小数，所以选中C列数值后做个变换，点击菜单栏“%”图标，或者在“数字格式”处下拉菜单栏，选择“%百分比”，这样数值转换就做好了。

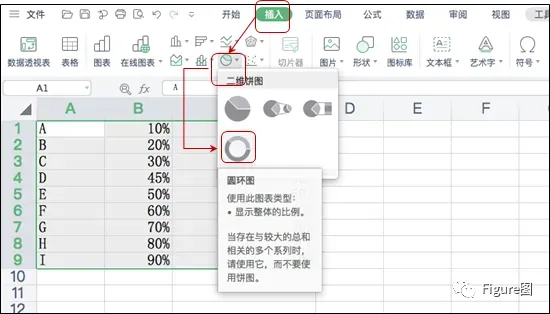

4. 接着选中A-C列所有数据，“插入”→“图表”→“圆环图”。

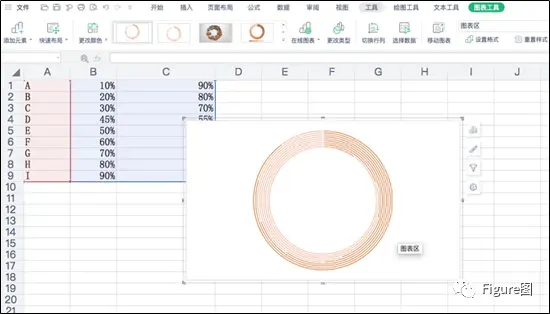

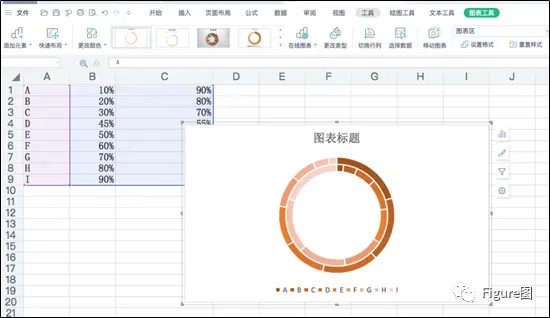

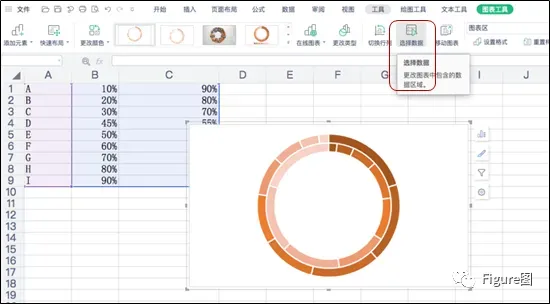

5. 插入后便出来下图所示的圆环图，可是将所有的数值堆在了一起，并不是我么需要的9个圆环的图，那怎么办呢？？？所以我们需要进行进一步调整。

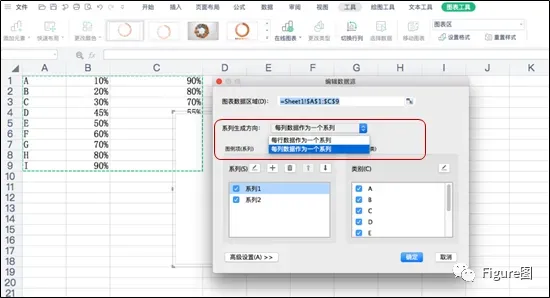

6. 选中数据，点击菜单栏“选择数据”，跳出“编辑数据源”的对话框，然后我们看“系列生成方向”，将其右侧的下拉菜单打开，并将“每列数据作为一个系列”替换为“每行数据作为一个系列”。

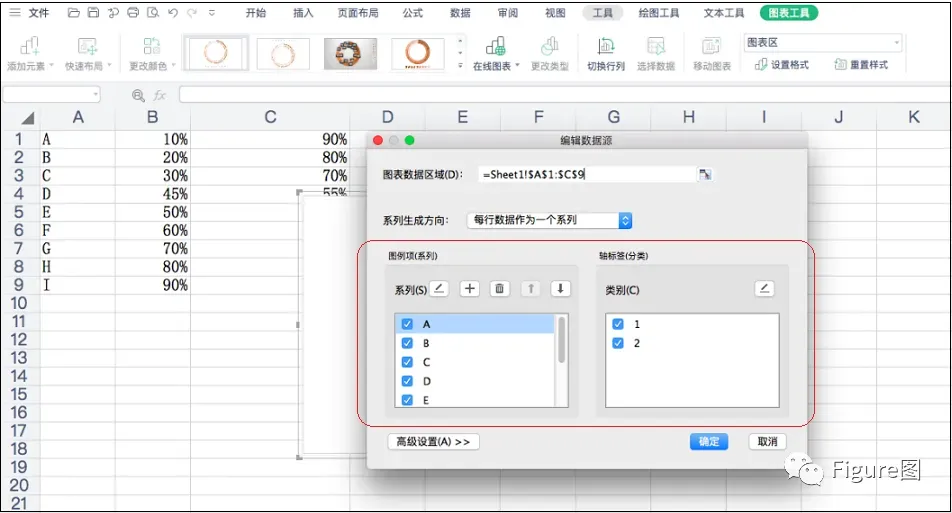

7. 替换后，可见下面“系列”和“类别”就倒过来了，继续点击“确定”，这样就出来我们需要的9个圆环的图啦。

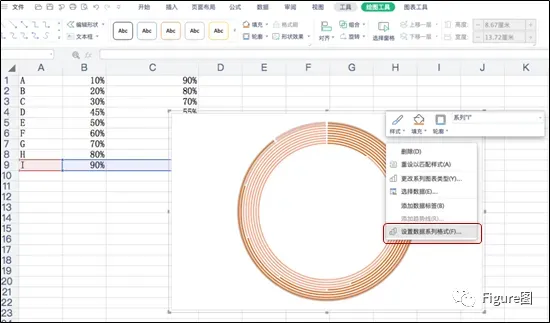

8. 图的类型做对后，我们需要进一步美化。选中最外圈的圆环，双击最外圈圆环，或者右键后点击“设置数据系列格式”。

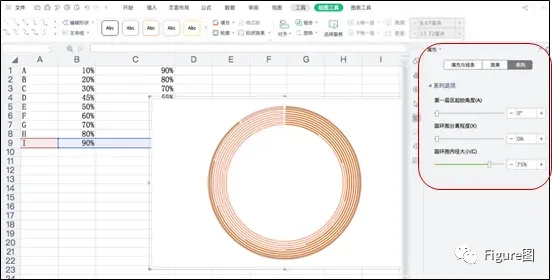

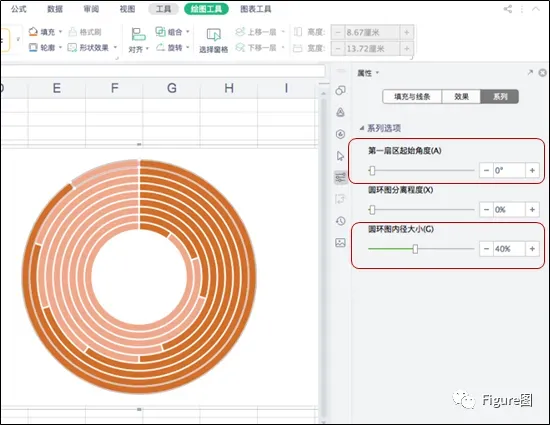

9.在右侧的“属性”栏里可调节①“第一扇区起始角度”、②“圆环圈分离程度”和③“圆环圈内径大小”（一般调节①和③）。
10. 以下图中设置的是起始角度0°，圆环内径大小40%（这可以根据个人喜好随意进行修改）。

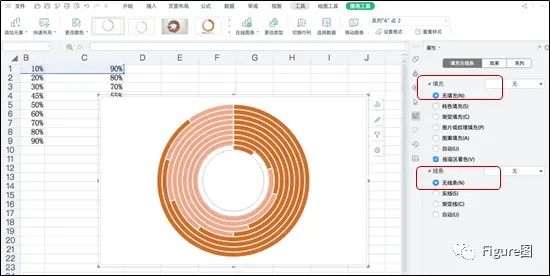

11. 以上的圆环中颜色深的环代表着实际需要的数值，而颜色浅的环是我们增加的辅助列C列的数值，所以接下来我们需要将辅助列的数值予以去除。具体方法为双击选中辅助列的任一圆环，在“属性”下的“填充与线条”菜单栏分别选择“无填充”和“无线条”。

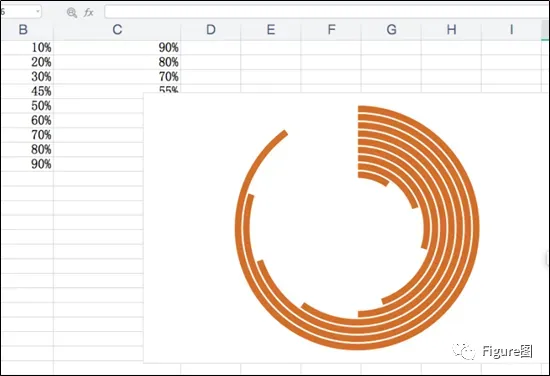

12. 所有辅助列的数据逐一予以填充，这样最后剩下的便是我们实际需要的数值图表，到这一步“玉玦图”已经基本成型啦。

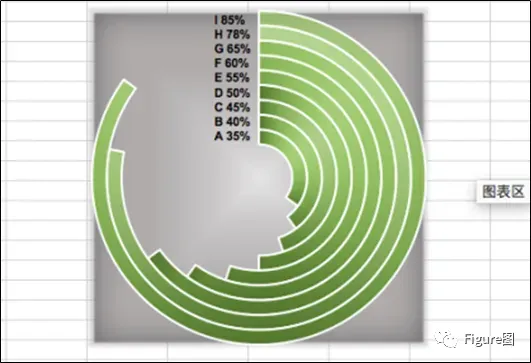

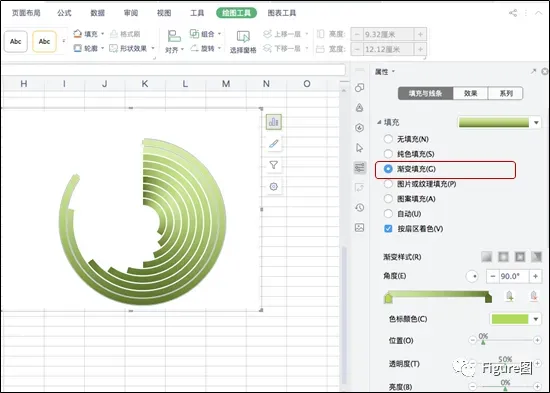

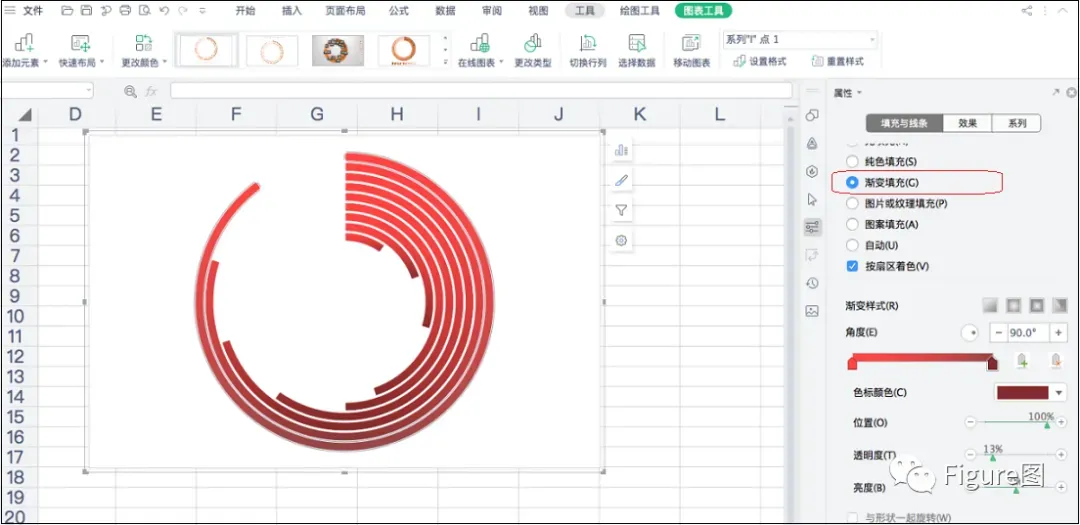

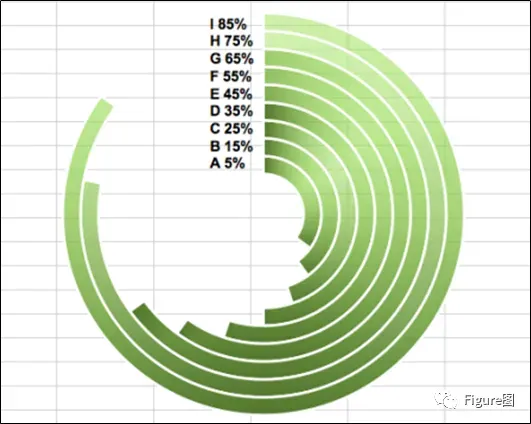

13. 接下来如果我们对颜色、背景等不满意，可以继续对其进行更改，如更改为渐变色的“玉玦图”。双击圆环，选择“属性”下的“填充与线条”，点击“渐变填充”，并且可以进一步调节渐变的类型、透明度、亮度等满足自己的审美要求。

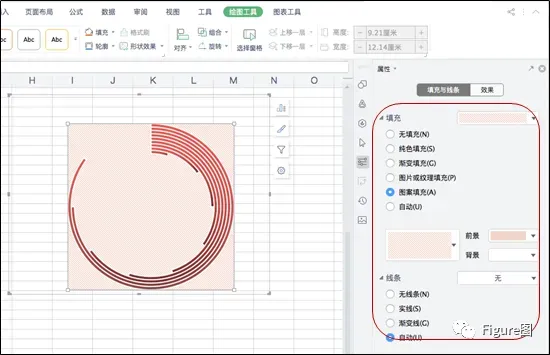

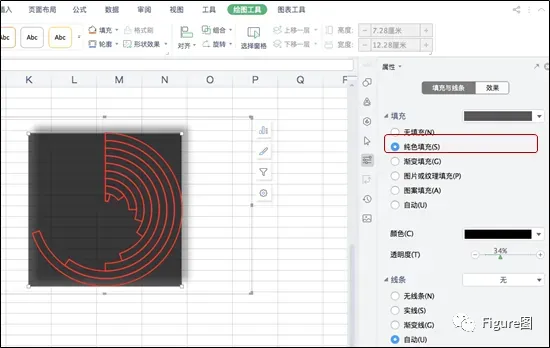

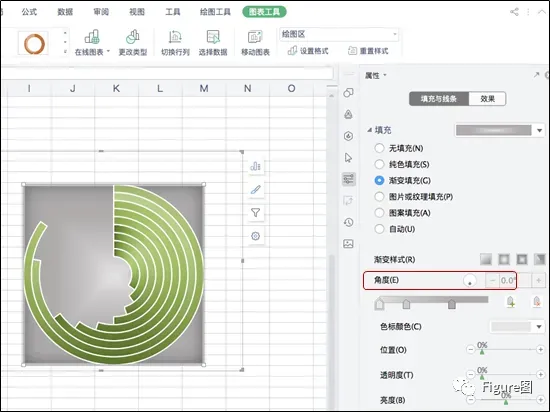

14. 或者我们在改变内径大小后可以进一步增加背景。选中玉玦图圆环的背景后，同样在“属性”下的“填充与线条”一栏， 可以选择各种类型的背景。

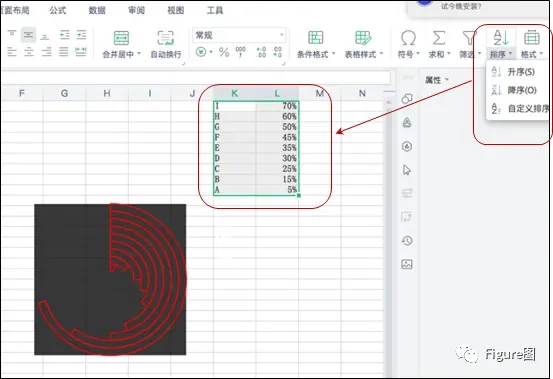

15. 对图形基本调整完毕后，我们需要增加数据标签等文字说明。首先因为我们是将最大的数值放在了最外圈，所以我们先复制下A、B列的数值粘贴到表格空白处，随后对其进行“降序”排列，并再次复制。

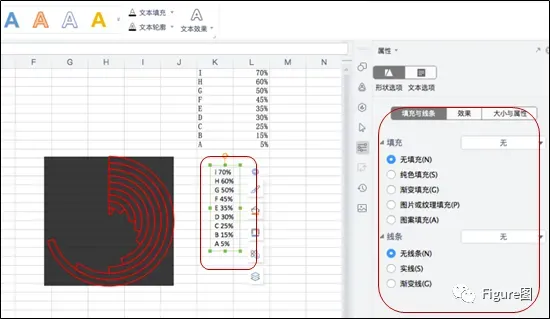

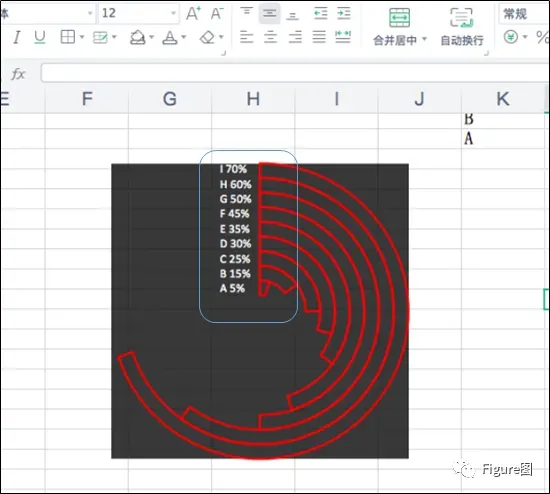

16. 选择菜单栏“插入”→“文本框”→“横向文本框”，随后拉个文本框，将文本框进行“无填充”及“无线条”更改。同时，将刚刚复制的数据粘贴在文本框内，并进行文字大小、字体、颜色等调整。
17. 调整完成后，将文本框拖到玉玦图的左侧，并将它们对齐。

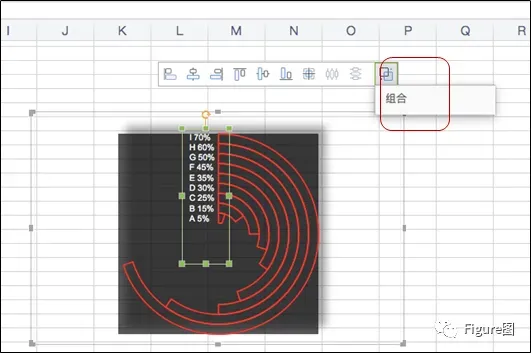

18. 同时选中文本框和玉玦图，进行“组合”。
19. 同样，将其它的玉玦图也可以加上各自的数据标签。
这样，玉玦图就都完成啦。

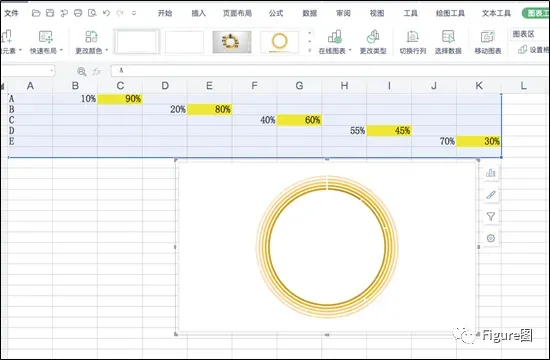

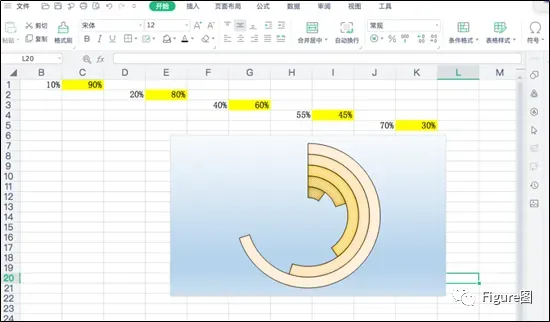

✋✋✋这里顺便再教大家一个小方法，当我们数据少的时候，可以选择将数据粘贴在不同的列，如下所示（其中黄色高亮的都为辅助列），这样选中数据插入圆环图后可以直接出来我们想要的圆环图，不需要进行上面步骤6的数据“系列生成方向”更改。后面再一次进行美化、加数据标签便可出来想要的“玉玦图”了。当然，此方法不适合数据太多的情况。
①
②
③
④
⑤
所以，用Excel 做“玉玦图”也很简单吧，看多了直直的“严肃”的柱状图，我们来动手换换新的“玉玦图”吧。
