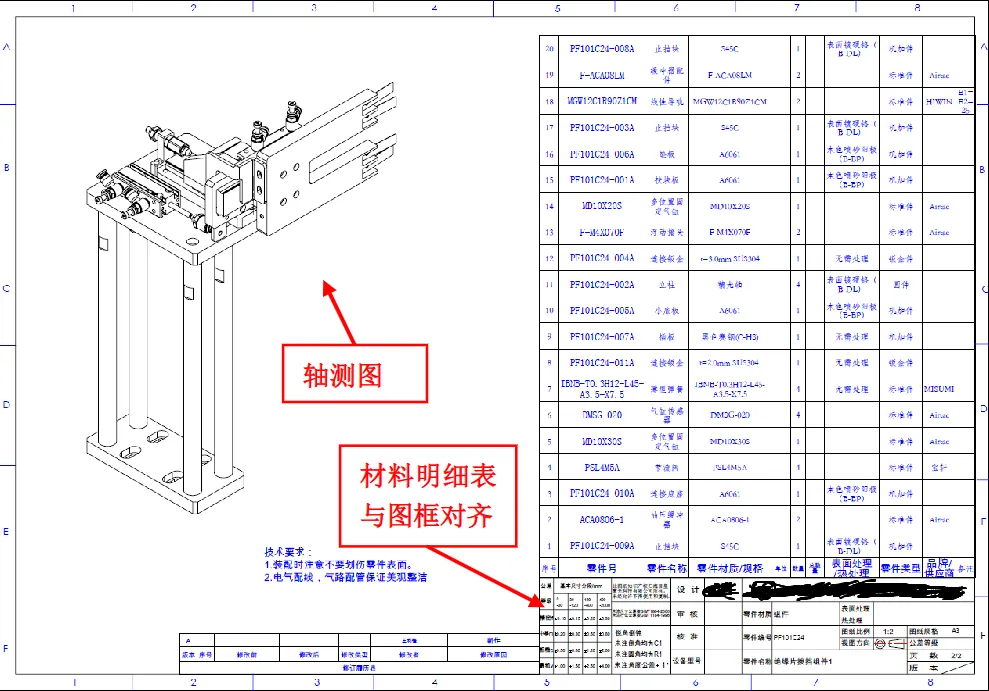

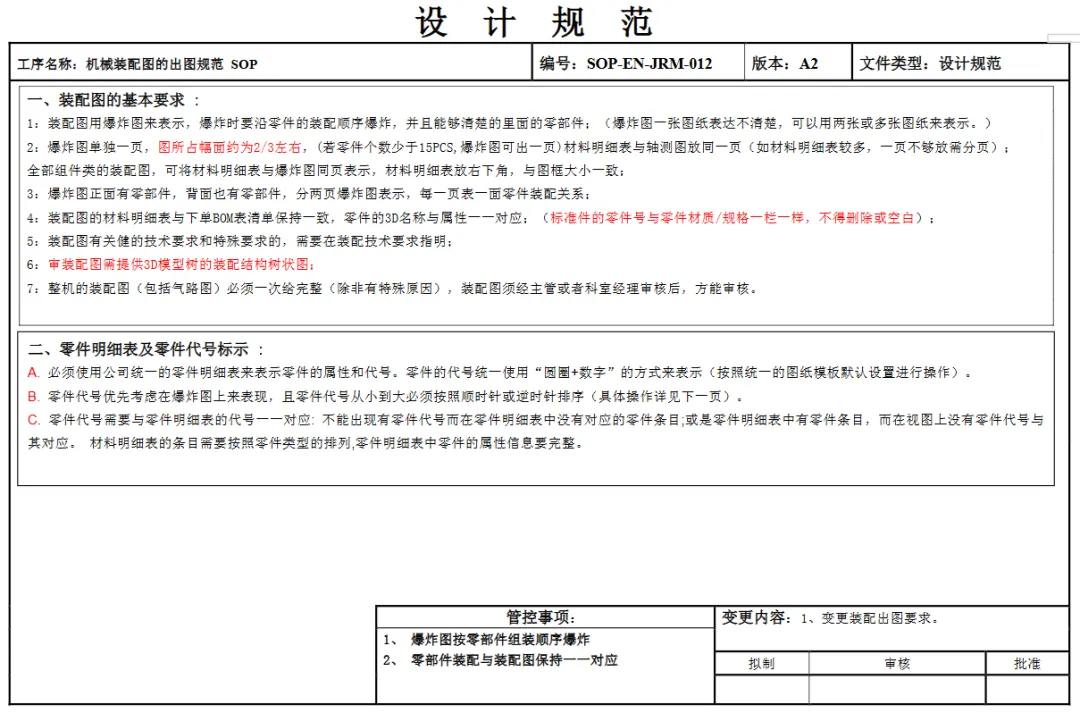

机械装配图的出图规范参考!PDF可下载!一、装配图的基本要求 :

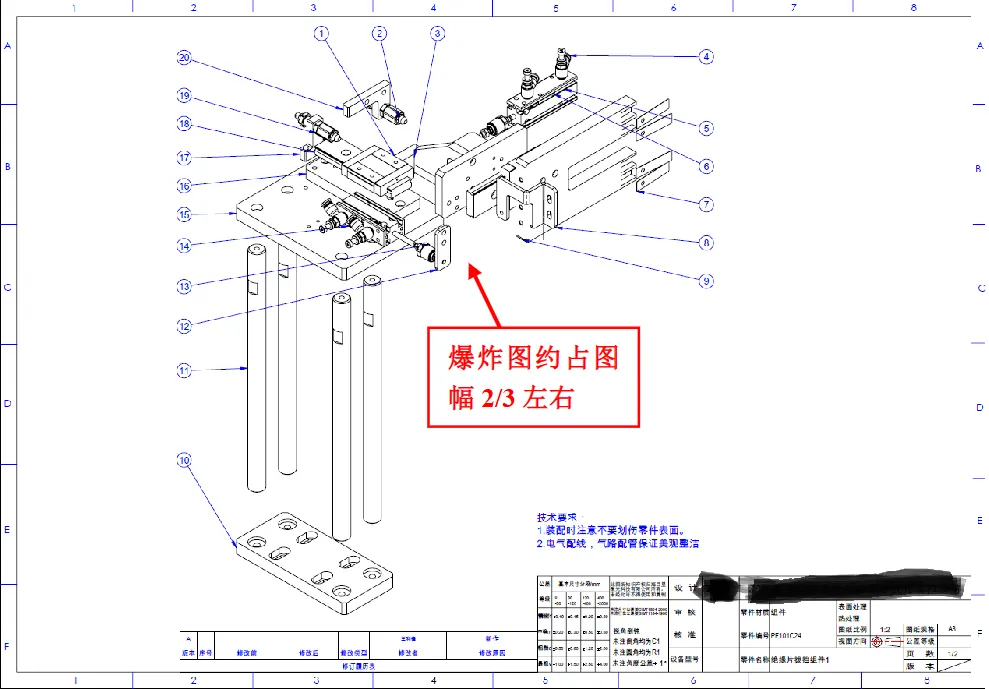

二、零件明细表及零件代号标示 : A. 必须使用公司统一的零件明细表来表示零件的属性和代号。零件的代号统一使用“圆圈+数字”的方式来表示（按照统一的图纸模板默认设置进行操作）。 B. 零件代号优先考虑在爆炸图上来表现，且零件代号从小到大必须按照顺时针或逆时针排序（具体操作详见下一页）。 C. 零件代号需要与零件明细表的代号一一对应: 不能出现有零件代号而在零件明细表中没有对应的零件条目;或是零件明细表中有零件条目，而在视图上没有零件代号与 其对应。 材料明细表的条目需要按照零件类型的排列,零件明细表中零件的属性信息要完整。 三、爆炸图示意图

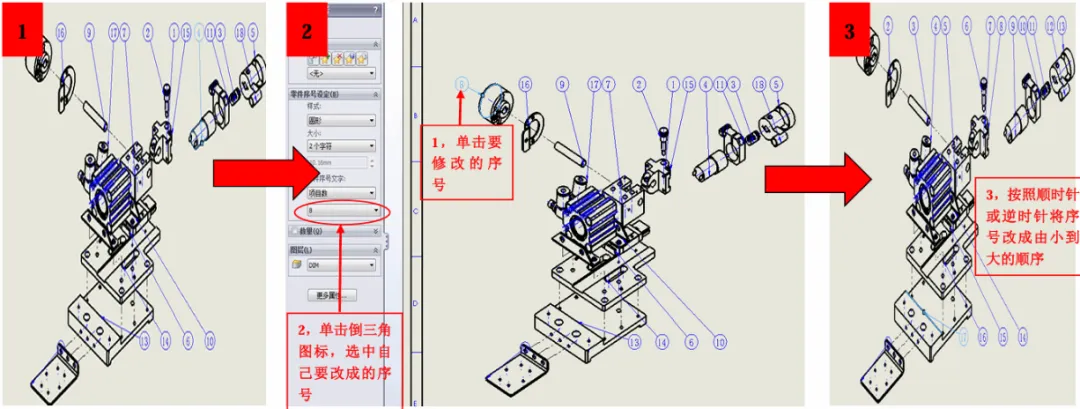

四、零件序号按照顺时针或逆时针从小到大排序的方法介绍
装配图输出，是非标机械工程师必备基本功。图纸表达混乱，会直接造成装配误解、BOM 错漏、现场返工。
今天分享一套企业实战级装配图出图规范，爆炸图排版、明细表、序号标注、图纸审核要求全部整理完毕，可以拿来直接参考落地。
