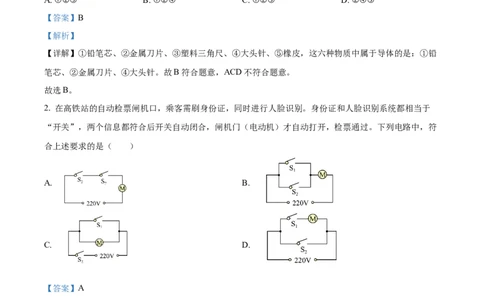

2024 学年第一学期三校期中质量检测卷 初三年级物理试题 第I卷 （选择题共30分） 一、选择题（每题3分，共30分） 1. ①铅笔芯、②金属刀片、③塑料三角尺、④大头针、⑤橡皮，其中属于导体的有（ ） A. ①②③ B. ①②④ C. ①②⑤ D. ②④⑤ 【答案】B 【解析】 【详解】①铅笔芯、②金属刀片、③塑料三角尺、④大头针、⑤橡皮，这六种物质中属于导体的是：①铅 笔芯、②金属刀片、④大头针。故B符合题意，ACD不符合题意。 故选B。 2. 在高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别。身份证和人脸识别系统都相当于 “开关”，两个信息都符合后开关自动闭合，闸机门（电动机）才自动打开，检票通过。下列电路中，符 合上述要求的是（ ） A. B. C. D. 【答案】A 【解析】 【详解】自动检票闸机口，乘客需刷身份证，同时进行人脸识别，身份证和人脸识别系统都相当于“开 关”，两个信息都符合后开关自动闭合，闸机门（电动机）才自动打开，检票通过，说明两个开关串联都 闭合时，电路接通，因此两个开关串联再和灯泡串联，故A符合题意，BCD不符合题意。 故选A。 3. 关于能量及其转化，下列说法正确的是（ ） A. 蓄电池放电时将化学能转化为电能 第1页/共18页 学科网（北京）股份有限公司为 B. 利用风力发电将电能转化 机械能 C. 电风扇工作时主要将电能转化为内能 D. 能量在转化和转移的过程中，能量的总量越来越少 【答案】A 【解析】 【详解】A．蓄电池内部存储的是化学能，当蓄电池放电时，它会通过化学反应释放出电能。因此，蓄电 池放电时将化学能转化为电能，故A正确； B．风力发电是利用风力（机械能）驱动风力发电机转动，进而产生电能。所以，风力发电是将机械能转 化为电能，而不是将电能转化为机械能，故B错误； C．电风扇工作时，它主要利用电能驱动扇叶转动，产生风。这个过程中，电能主要转化为机械能（扇叶 的动能），虽然电风扇在工作时也会产生一些内能（如由于摩擦和电阻产生的热量），但这并不是电风扇 工作的主要能量转化。故C错误； D．根据能量守恒定律，能量在转化和转移的过程中，能量的总量是保持不变的。故D错误。 故选A。 4. 在蓝田县新街遗址出土的5块残砖块，被确认为中国最早的砖，距今有五千多年，图中是其中的一块。 从晒制到烧制，从青砖到红砖，砖见证了中华文明的历程。下列相关说法正确的是（ ） A. 晒制泥坯时，泥坯温度越高含有的热量越多 B. 烧制红砖时，燃料燃烧越充分，其热值越大 C. 烧制红砖时，是通过热传递的方式改变砖块的内能 D. 砖的温度升高时，比热容变大 【答案】C 【解析】 【详解】A．热量是一个过程量，不能说某物体含有多少热量，故A错误； B．燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，所以燃料的热值不变，故B错 误； C．高温烧制时，砖块吸收热量，内能增加，这是通过热传递的方式增加砖块的内能，故C正确； 第2页/共18页 学科网（北京）股份有限公司D．比热容是物质本身的一种特性，其大小是由物质种类和物理状态决定的，与是否吸热、放热、温度、 质量等因素无关，砖的温度升高时，如果没有发生物态变化，则比热容不变，故D错误。 故选C。 5. 每年3月22日是“世界水日”，提高节水意识，培养良好的用水习惯，是我们每个公民的义务和责任。 下列有关水的说法中正确的是（ ） A. 水结冰后，水分子静止不动 B. 水难压缩 是由于分子间存在斥力 C. 冷水一定比热水的内能小，因为冷水的温度较低 D. 沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容小 【答案】B 【解析】 【详解】A．分子在永不停息地做无规则运动，水结冰后，水分子仍在做无规则运动，故A错误； B．水分子之间存在间隙，水难压缩是由于分子间存在相互作用的斥力，故B正确； C．物体的内能与温度、质量、状态都有关，冷水不一定比热水的内能小，故C错误； D．沿海地区昼夜温差比内陆地区小，是由于水的比热容比干泥土的比热容大，相同质量的水和干泥土相 比，吸收或放出相等热量时，温度变化较小，故D错误。 故选B。 6. 如图所示，用相同的滑轮不同的绕法提起相同的重物并升高相同高度，绳重和所有摩擦力忽略不计，在 物体匀速上升的过程中（ ） A. 甲图更省力，做功更少，机械效率甲图大 B. 甲图更省力，做功一样多，机械效率一样大 C. 乙图更省力，做功更多，机械效率乙图大 D. 甲图更省力，做功更多，机械效率一样大 【答案】B 【解析】 【详解】图甲中滑轮组的动滑轮绕3段绳，乙图中滑轮组的动滑轮绕2段绳，绳重和所有摩擦力忽略不计， 第3页/共18页 学科网（北京）股份有限公司物体的重力相同，由 可知甲图中拉力较小，甲图更省力；升高相同的高度，由W =Gh可 有 知有用功相等，克服滑轮组做的功为额外功，相同的滑轮，升高相同的高度，由W =G h可知额外功相 额 动 等，总功等于有用功和额外功之和，所以总功相等，由 可知滑轮组的机械效率相等。 故选B。 7. 如图小明要测量L 中电流的大小，在下列四幅图中，正确的电路图是( ) 1 A. B. C. D. 【答案】A 【解析】 【详解】A．电流表与L 串联，且电流是正进负出，符合连接要求，连接正确，故A正确； 1 B．电流表与L 串联，测量的是灯泡L 的电流，故B错误； 2 2 C．电流表串联在了干路中，测量的是干路中的电流，故C错误； D．电流表与L 串联，但正负接线柱接反了，连接错误，故D错误； 1 8. 如图所示，在探究“斜面的机械效率”实验中，以下说法错误的是（ ） 第4页/共18页 学科网（北京）股份有限公司A. 利用斜面提升物体，既可以省力，又可以省功 B. 用弹簧测力计沿着斜面向上拉木块时，应尽量匀速 C. 本实验中，用小车替代木块，可提高斜面的机械效率 D. 斜面的倾斜程度越小，所需的拉力越小 【答案】A 【解析】 【详解】A．利用斜面提升物体，可以省力，但使用机械对物体做功时，由于机械不可避免的做额外功， 所以任何机械都不能省功，故A错误，符合题意； B．为了使弹簧测力计的示数稳定，测量准确，需使木块受到的力为平衡力，应使物体做匀速直线运动， 故B正确，不符合题意； C．实验中，用小车替代木块，小车受到摩擦力小于木块受到的摩擦力，运动距离一定时，克服摩擦力做 的功减小，即额外功减小，斜面的机械效率增大，故C正确，不符合题意； D．在物体的重力和斜面的粗糙程度一定时，斜面的倾斜程度越小，越省力，沿斜面所用的拉力越小，故 D正确，不符合题意。 故选A。 9. 某同学做饭时，不小心把胡椒粉洒在粗粒盐上。他急中生智，拿塑料小勺在毛料布上摩擦了几下，然后 把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡椒粉和粗粒盐分开。下列说法正确的是（ ） A. 塑料小勺带电是通过摩擦的方法创造了电荷 B. 若塑料小勺带负电是因为它得到了毛料布的电子 C. 塑料小勺能吸引胡椒粉是因为小勺和胡椒粉带异种电荷 D. 塑料小勺摩擦毛料布带了电，说明小勺是导体 【答案】B 【解析】 【详解】A．摩擦起电的实质是电荷的转移，塑料小勺带电是通过摩擦的方法使电子发生转移，故A错误； B．电子是带负电的，在摩擦起电的过程中，电子发生了转移，若塑料小勺带负电是因为它得到了电子， 故B正确； C．胡椒粉不带电，且很轻，塑料小勺能吸引胡椒粉是因为小勺由于摩擦而带电，具有吸引轻小物体的能 力，故C错误； D．塑料小勺不容易导电，通常情况下是绝缘体，故D错误。 故选B。 10. 对下列几个演示实验描述正确的是（ ） 第5页/共18页 学科网（北京）股份有限公司A. 图甲中，紧压在一起的两个铅块结合在一起，说明分子间存在斥力 B. 图乙中，由于空气的密度大，抽去玻璃板后，两瓶中的气体逐渐混合均匀 C. 图丙中，瓶内的空气推动塞子跳起来时，瓶口周围会出现白雾 D. 图丁中，红墨水在热水中扩散快是因为热水分子间的引力大 【答案】C 【解析】 【详解】A．两个紧压的铅块能结合在一起，是由于分子间存在引力，故A错误； B．二氧化氮的密度比空气大，抽去玻璃板后，两瓶中的气体逐渐混合均匀，说明分子在不停地做无规则 的运动，故B错误； C．瓶内的空气推动塞子跳起来时，气体的内能减小，温度降低，水蒸气遇冷变成小水珠，在瓶口周围会 出现白雾，故C正确； D．红墨水在热水中扩散得比冷水中快，说明温度越高，分子运动越剧烈，故D错误。 故选C。 第二部分 非选择题（共60分） 二、非选择题（共60分） 11. 根据如图所示的实验图，在下面的横线处填入相应的内容。 （1）甲图：向上拉动弹簧测力计，玻璃板脱离水面的瞬间弹簧测力计的示数_________（选填“变大” “变小”或“不变”），这是由于分子间存在_________力； （2）乙图：与毛皮摩擦过的橡胶棒因得到电子而带_________电。用带电的橡胶棒接触验电器的金属球， 金属箔张开，这两片金属箔带_________种电荷； 第6页/共18页 学科网（北京）股份有限公司（3）丙图：用电压表测量水果电池的电压，电压表指针向右偏转，可知_________片是“水果电池”的正 极； 【答案】（1） ①. 变大 ②. 引 （2） ①. 负 ②. 同 （3）铜 【解析】 【小问1详解】 [1][2]玻璃板下表面与水面接触，玻璃板下表面的分子与水分子之间的距离变小，当向上拉动弹簧测力计使 玻璃板脱离水面的瞬间，水分子和玻璃分子间存在的引力阻碍玻璃板向上运动，所以弹簧测力计既要克服 玻璃板的重力，又要克服水分子和玻璃分子间存在的引力，示数会变大。 【小问2详解】 [1]与毛皮摩擦过的橡胶棒因得到电子而带负电，而毛皮失去电子带正电。 [2]用带电的橡胶棒接触验电器的金属球，金属箔张开，两片金属箔带负电，由于同种电荷相互排斥，金属 箔会张开一定角度，这两片金属箔带同种电荷。 【小问3详解】 图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即铜片是水果电池的正极。 12. （1）图中是冰的熔化实验，这是通过___________的途径改变物体的内能。右图为冰由固态变为液态过程 中温度随时间变化的图象，其中t 时刻物体的内能___________（选填“等于”或“不等于”）零，t 时刻 2 2 物体的内能___________t 时刻的内能（选填“大于”、“等于”或“小于”）。 3 （2）如图，试管内的水沸腾后，木塞向外弹出的过程中，试管内水蒸气的内能转化为活塞的___________ 能。管口出现白雾说明水蒸气的内能___________（选填“增大”、“不变”或“减小”）。此过程中能 量转化的情况与汽油机的___________冲程相同。 第7页/共18页 学科网（北京）股份有限公司（3）图中是汽油机工作时的能量流向图，则其热机效率表示为η= ___________×100%，（用流向图中的 字母表示） 【答案】（1） ①. 热传递 ②. 不等于 ③. 小于 （2） ①. 机械 ②. 减小 ③. 做功 （3） 【解析】 【小问1详解】 [1]冰熔化时，是通过吸收热量来增大冰的内能的，故冰熔化是通过热传递改变内能的。 [2]一切物体都有内能，t 时刻物体的内能不等于零。 2 [3]根据图象可知，物体从t 时刻到t 时刻时，需要吸收热量，因此t 时刻的内能小于t 时刻的内能。 2 3 2 3 【 小问2详解】 [1][2][3]当木塞冲出时，试管口出现白雾，是因为气体对外做功，内能减少，温度降低，这一过程的能量 转化情况是将内能转化为机械能，这与汽油机的做功冲程相同。 【小问3详解】 由图中汽油机工作时的能量流向图，根据热机的效率 可知，其热机效率表示为 第8页/共18页 学科网（北京）股份有限公司13. 的 （1）如图所示，多芯线是由多根细导线制成，各根细导线并在一起使用，可增大导线 ________从而 减小电阻； （2）由同种材料制成的长度相同、横截面积不同的两段导体，按如图所示的方式连入电路中，导体的电 阻R ________R ，通过的电流大小I ________I （选填“大于”等于”或“小于”）。 AB BC AB BC （3）如图所示，某种调光型台灯的电路图，a为电位器（变阻器）示意图，转动旋钮可改变滑片P在碳膜 （相当于一根电阻丝）上的位置，电位器的A、B接线柱与灯泡串联，顺时针转动旋钮时灯泡亮度会 _________（选填“变亮”“变暗”或“不变”）。 【答案】（1）横截面积 （2） ①. 大于 ②. 等于 （3）变亮 【解析】 【小问1详解】 多芯线是由多根细导线绕制而成，且多芯线的电阻远小于每根细导线的电阻，说明多芯线中的各根细导线 之间是并联的，并联相当于增大了导体的横截面积，使总电阻减小。 【小问2详解】 [1]当材料、长度相同时，横截面积越小，导体的电阻越大；由图可知，导体AB横截面积较小，电阻较大， 第9页/共18页 学科网（北京）股份有限公司即 [2]如图，两电阻串联，串联电路中各处电流相等，所以通过它们的电流大小关系为 【小问3详解】 电位器的A、B接线柱与灯泡串联，顺时针转动旋钮时，电源电压不变时，电阻变小，根据 可知， 电流变大，灯泡变亮。 14. （1）如图所示，图甲中电压表的分度值为______V；若使用前出现如图乙所示的情况，则原因是______。 （2）如图甲所示的电路中，电源两端的电压恒为3V。闭合开关，此时电压表的示数如图乙所示，图中电 压表的示数为______V，灯泡L 两端的电压为______V；当L 突然烧断，此时电压表______示数（选填 1 1 “有”或“无”）。 （3）请根据图甲的电路图，在图乙中用笔画线代替导线将实物电路连接完整______。（要求：电压表接 小量程；滑片P右移时接入阻值变大） 第10页/共18页 学科网（北京）股份有限公司【答案】（1） ①. 0.1 ②. 指针没有校零 （2） ①. 2.3 ②. 2.3 ③. 有 （3） 【解析】 【小问1详解】 [1]如图，电压表选择的是0~3V量程，一大格表示1V，一大格分为十小格，一小格表示0.1V，所以它的 分度值为0.1V，读数为2.2V。 [2]使用前，电压表中没有电流通过，此时指针没有指在零刻度线上，是因为电压表指针没有校零。 【小问2详解】 [1][2]根据电路图可知，小灯泡L、L 串联，闭合开关，电压表与L 并联，即电压表测的是L 两端的电压。 1 2 1 1 已知电压表选用的小量程，电压表分度值为0.1V，示数为2.3V，即L 两端的电压是2.3V。 1 [3]当L 突然烧断，此时电压表串联在电路中，测量电源电压。则此时电压表示数为3V。 1 【小问3详解】 电压表选小量程，再结合滑片P右移时接入阻值变大，即结合滑片P右移时，滑动变阻器连入电路的有效 长度变长，可知要将滑动变阻器左下角接线柱接入电路，如图： 第11页/共18页 学科网（北京）股份有限公司15. 某起重机的滑轮组结构示意如图所示，起重机将3600kg的钢板匀速提升到10m的高的桥墩上，滑轮组 的机械效率为80%。不计钢丝绳的重力和摩擦，g取10N/kg。求： （1）克服钢板重力做的功W ； 有用 （2）钢丝绳的拉力； （3）动滑轮总重。 【答案】（1）3.6×105J （2）1.125×104N （3）9×103N 【解析】 【小问1详解】 钢板的重力为 克服钢板重力做的功 【小问2详解】 滑轮组共有4段绳子拉着动滑轮，故拉力移动距离为物体提升高度的4倍，即 第12页/共18页 学科网（北京）股份有限公司s=4h=4×10m=40m 拉力做的功为 拉力大小为 【小问3详解】 滑轮组所做的额外功为 动滑轮总重 16. 在“探究不同物质吸热升温现象”与“比较不同燃料燃烧放出热量”的实验中。 （1）在“探究不同物质吸热升温现象”与“比较不同燃料燃烧放出热量”这两个实验中，除图中所示测 量工具外，都还需要的测量工具还有__________；“比较不同燃料燃烧放出热量”的实验，应选择的器材 组合是________（在“A”、“B”、“C”、“D”中选填两个序号）； （2）“探究不同物质吸热升温现象”的实验中，“物质吸收的热量”是通过_________来反映的；“比较 不同燃料燃烧放出热量”的实验中，通过比较________来比较燃料燃烧放出热量的多少，两个实验中都需 要控制不变的量有_________（三个空均选填序号）。 ①燃料质量 ②吸热物质的质量 ③加热时间 ④温度计示数的变化 （3）小宁同学选用上述合适器材做“探究不同物质吸热升温现象”实验中，规格相同的两个烧杯中分别 装有甲、乙两种液体，m =m =100g，得到如图所示的温度与加热时间的图线。从图可知，甲的比热容 甲 乙 __________乙的比热容。（选填“大于”、“等于”或“小于”） 第13页/共18页 学科网（北京）股份有限公司前6min甲乙两杯液体吸收的热量为1.26×104J，该过程中忽略液体蒸发且加热装置产生的热量全部被液体 吸收，求甲液体比热容的大小为多少？请写出具体计算步骤__________。 【答案】（1） ①. 天平 ②. C、D （2） ①. ③ ②. ④ ③. ② （3） ①. 小于 ②. 2.1×103J/(kg·℃) 【解析】 【小问1详解】 [1]两组实验中，吸热物质的质量都必须相等，因此还要用天平称量质量，即要用到相同的器材是天平。 [2]根据控制变量法知，研究不同燃料燃烧放热能力应使用不同的燃料，因此器材组合为C、D。 【小问2详解】 [1]“探究不同物质吸热升温现象”的实验中，由于使用的是相同的燃料，在忽略散热和液体的蒸发的前提 下，是通过加热时间的多少来反映物质吸收热量的多少，故选③。 [2]“比较不同燃料燃烧放出热量”的实验中，吸热物质的种类（都是水）和质量是相同的，在忽略散热和 水的蒸发的前提下，是通过水温升高的度数（温度计示数的变化）来反映燃料放出热量的多少，故选④。 [3]两组实验中，吸热物质的质量都必须相等，故选②。 【小问3详解】 [1]由题意知，甲杯吸收的热量等于乙杯吸收的热量，由图可知，质量与初温相等的不同物质，吸收的热量 相同，乙变化的温度小，比热容大，所以 。 [2]100g=0.1kg，甲液体比热容 17. 小海和小梅一起做“探究并联电路中电流的规律”实验。设计的电路图如图甲所示。 第14页/共18页 学科网（北京）股份有限公司（1）请你根据电路图甲将实物图乙连接完整，要求电流表测量通过L 的电流________。 1 （2）实验前，开关未闭合时，发现电流表指针如图丙所示，则接下来需要进行的操作是________。 （3）为了选择合适的电流表量程，在预先不能估计待测电流时，应该利用_________法，具体操作是：连 接电路时，先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情 况，若指针的偏转________，则换用电流表的小量程。 （4）闭合开关，发现电流表的指针偏转情况又如图丙所示，根据你的分析，你认为原因可能是_________。 （5）连接电路后，把一只完好的电流表接入图甲的A处，闭合开关S，发现小灯泡L 不亮、L 正常发光， 1 2 电流表无示数，产生这种现象的原因可能是_________。 （6）排除电路故障后开始做实验，电流表在A处的示数如图丁所示，请你把该示数填入下表空格处的横 线上。然后把电流表分别接入电路中的B、C两处测电流，并把电流表的示数记录在下表中。 A处的电流I /A B处的电流I /A C处的电流I /A A B C ______ 0.15 0.25 （7）小海分析表格中的数据得出结论：并联电路中干路电流等于各支路电流之和，有同学指出他的结论 不合理，原因是__________。 （8）于是小海和同学们讨论了以下三种改进方案： 方案一：在图甲的基础上，反复断开、闭合开关，测出A、B、C三处的电流 方案二：在图甲的基础上，只改变电源电压，测出A、B、C三处的电流 方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A、B、C三处的电流 ①以上三种方案，你认为不可行的是方案__________（选填“一”、“二”或“三”）。 ②小海选择上述可行方案之一，做了三次实验，并把实验数据填入下表中。 实验次数 A处的电流I /A B处的电流I /A C处的电流I /A A B C 1 0.12 0.18 0.30 2 0.14 0.21 0.35 第15页/共18页 学科网（北京）股份有限公司3 0.20 0.30 0.50 请你根据小海的实验步骤和有关数据判断小海选择的是方案________（选填“一”、“二”或“三”）。 ③根据②中的表格数据，可得出并联电路电流的规律为_________（用公式表达式）。 【答案】（1） （2）对电流表调零 （3） ①. 试触 ②. 角度过小 （4）正负接线柱接反了 （5）灯泡或电流表断路 （6）0.1 （7）实验次数太少，结论可能具有偶然性 （8） ①. 一 ②. 二 ③. I +I =I A B C 【解析】 【小问1详解】 两灯泡并联，要求电流表测量灯泡L 的电流，电流表和L 串联，如图所示： 1 1 小问2详解】 【 实验前，开关未闭合时，发现电流表指针偏向零刻线左侧，说明电流表没有调零，则接下来需要进行的操 作是对电流表调零。 【小问3详解】 [1][2]为了选择合适的电流表量程，在预先不能估计待测电流时，应该利用试触法去选择量程，具体操作方 法是：连接电路时，先选用电流表的大量程，闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指 针偏转情况，若指针的偏转角度过小，则换用电流表的小量程。 【小问4详解】 闭合开关，发现电流表的指针偏向零刻线左侧，原因可能是正负接线柱反接，应调换两个接线柱。 【小问5详解】 连接电路后，电流表与L 串联，闭合开关S，发现小灯泡L 不亮、L 正常发光，电流表无示数，说明灯泡 1 1 2 L 所在的支路存在断路，产生这种现象的原因可能是灯泡或电流表断路。 1 【小问6详解】 第16页/共18页 学科网（北京）股份有限公司如图，电流表接入小量程，分度值为0.02A，读数为0.1A，表中应填的数据为0.1。 【小问7详解】 小海的结论不合理，原因是实验次数太少，结论可能具有偶然性，应选用不同规格的灯泡进行多次实验。 【小问8详解】 ①[1]实验中应换用不同规格的灯泡或电源电压进行多次测量，以上三种方案中，一方案灯泡和电源电压都 没有改变，因此不可行的是方案一。 ②[2]观察表中的数据可知，通过两个灯泡的电流都发生改变，可知是改变了电源电压；如果只换了一个灯 泡，不更换电源，则通过未更换的小灯泡的电流不变；由此判断小海选择的是方案二。 ③[3]观察②中的表格数据可知，AB两点的电流之和等于C点的电流，可得出并联电路电流的规律为 18. 在图所示的电路中，闭合开关，两灯都发光，且LED比小灯泡L要亮，小红认为此时该电路LED的 电流比小灯泡的大，小明认为此时该电路LED的电流和小灯泡的电流一样大。请你在原电路上只加装测量 器材和导线（数目都不限），组成了一个新电路（加装器材后不能再拆装），通过实验，验证小红和小明 谁的想法正确。 （1）需要加装的测量器材是：___________； （2）在方框中画出加装器材后的实验电路图（ ）； （3）实验步骤（测量的物理量用符号表示）（ ）； （4）请你分别写出判断小红和小明的猜想正确的依据是（ ）。 【答案】 ①. 两个电流表 ②. ③. 见解析 ④. 见解析 【解析】 【详解】（1）[1]由电路图知，LED灯与小灯泡L并联连接。要比较两灯的电流的大小，需要测量通过两 灯的电流，所以需要加装的测量器材有：实验室常用的电流表两个。 第17页/共18页 学科网（北京）股份有限公司（2）[2]将两个电流表分别串联在两条支路中，加装器材后的实验电路图，如下图所示： （3）[3]步骤一：按电路图连接好电路； 步骤二：闭合开关，电流表A 的示数记为I，A 的示数记为I。 1 1 2 2 （4）[4]比较两灯的电流，若I>I，则小红的猜想正确；若I=I，则小明的猜想正确；若I
