2010 年北京市高级中等学校招生考试
物 理 试 卷
学校__________________姓名________________准考证号________________
1．本试卷共8页，共五道大题，38道小题，满分100分。考试时间120分钟。
考
2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。
生
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
须
4．在答题卡上，选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。
知
5．考试结束，将本试卷、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题2分）

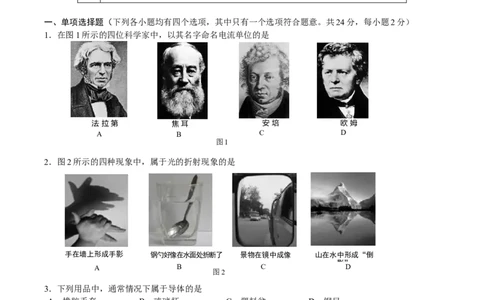

1．在图1所示的四位科学家中，以其名字命名电流单位的是
法 拉 第 焦 耳 安 培 欧 姆
A B C D
图1
2．图2所示的四种现象中，属于光的折射现象的是
手在墙上形成手影 钢勺好像在水面处折断了 景物在镜中成像 山在水中形成“倒
影”
A B C D
图2
3．下列用品中，通常情况下属于导体的是
A．橡胶手套 B．玻璃杯 C．塑料盆 D．钢尺
4．图3所示的四个实例中，目的是为了减小摩擦的是
自行车脚蹬上刻有纹线 轴承中装有滚珠 汽车轮胎上刻有花纹 自行车的车把上刻有条纹
纹
A B C D
图3
5．图4所示的四个物态变化的实例中，属于液化的是
物理试卷 第1页（共8页）冬天，树枝上形成 夏天，草叶上形成“露 春天，草叶上形成“冰 冬天，窗玻璃上形成“冰
“雾凇” 珠” 挂” 花”
A B C D
图4
6．下列用电器中，利用电流热效应工作的是
A．电风扇 B．电动机 C．电视机 D．电饭锅

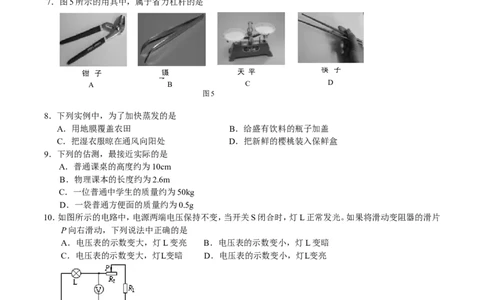

7．图5所示的用具中，属于省力杠杆的是
钳 子 镊 天 平 筷 子
A 子 B C D
图5
8．下列实例中，为了加快蒸发的是
A．用地膜覆盖农田 B．给盛有饮料的瓶子加盖
C．把湿衣服晾在通风向阳处 D．把新鲜的樱桃装入保鲜盒
9．下列的估测，最接近实际的是
A．普通课桌的高度约为10cm
B．物理课本的长度约为2.6m
C．一位普通中学生的质量约为50kg
D．一袋普通方便面的质量约为0.5g
10．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片
P向右滑动，下列说法中正确的是
A．电压表的示数变大，灯L变亮 B．电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗 D．电压表的示数变小，灯L变亮
11．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只
闭合其中任意一个开关灯都不能发光。图7所示的四幅电路图中，既符合上述设计要求，又符合安全用电
要求的是

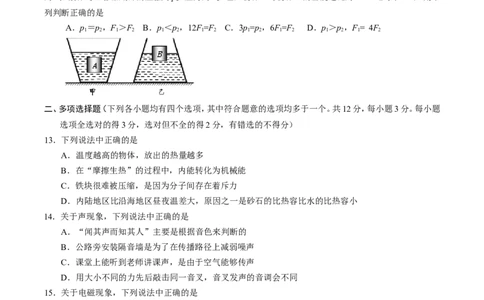

物理试卷 第2页（共8页）12．如图所示，将甲、乙两个容器放在水平桌面上，甲、乙两容器的底面积分别为S 和S 。甲容器中盛有密
甲 乙
度为ρ 的液体，乙容器中盛有密度为ρ 的液体。现将体积相等的A、B两个物体分别放入甲、乙两容器后，物
1 2
体A悬浮，物体B漂浮且有一半体积露出液面，此时两容器中液面相平。液体对甲容器底部的压强为p、压力
1
为F，液体对乙容器底部的压强为p、压力为F。已知物体A与物体B的密度之比为2:3，S 等于4S 。则下
1 2 2 乙 甲
列判断正确的是
A．p＝p，F＞F B．p＜p，12F=F C．3p=p，6F=F D．p＞p，F= 4F
1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共12分，每小题3分。每小题
选项全选对的得3分，选对但不全的得2分，有错选的不得分）
13．下列说法中正确的是
A．温度越高的物体，放出的热量越多
B．在“摩擦生热”的过程中，内能转化为机械能
C．铁块很难被压缩，是因为分子间存在着斥力
D．内陆地区比沿海地区昼夜温差大，原因之一是砂石的比热容比水的比热容小
14．关于声现象，下列说法中正确的是
A．“闻其声而知其人”主要是根据音色来判断的
B．公路旁安装隔音墙是为了在传播路径上减弱噪声
C．课堂上能听到老师讲课声，是由于空气能够传声
D．用大小不同的力先后敲击同一音叉，音叉发声的音调会不同
15．关于电磁现象，下列说法中正确的是
A．通电螺线管能够产生磁场
B．电动机能够把电能转化为机械能
C．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变
D．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流
16．下列关于运动和力的说法中正确的是
A．将锤柄在石墩上撞击几下，松动的锤头就紧套在锤柄上，这是利用了锤柄的惯性
B．竖直向上抛出后的排球，在空中向上运动的过程中受到的合力方向向上
C．踢出去的足球还能在水平地面上继续运动，是因为足球具有惯性
物理试卷 第3页（共8页）D．物体的运动状态发生改变，该物体一定受到力的作用
三、填空题（共14分，每小题2分）
17．矫正远视眼的眼镜的镜片应选用 透镜。（选填“凸”或“凹”）
18．中秋的夜晚，小华看到月亮在云中穿行，小华选择的参照物是 。
19．汽油机在“吸气”、“压缩”、“做功”、“排气”的四个冲程中，将内能转化为机械能的是
冲程。
20．飞机起飞升空时，机翼上方气流的流速比机翼下方的大，则机翼上方的气流对机翼的压强 机翼下方
的气流对机翼的压强。（选填“大于”、“小于”或“等于”）
21．一根阻值为50Ω的电阻丝，通电100s，通过的电流为0.1A，则电流通过电阻丝产生的热量为 J。

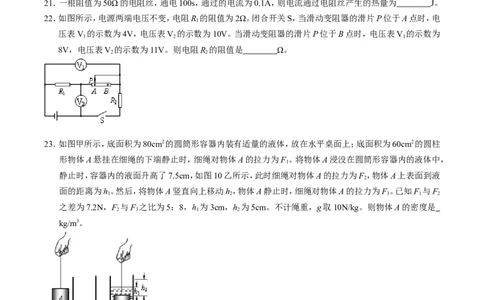

22．如图所示，电源两端电压不变，电阻R 的阻值为2Ω。闭合开关S，当滑动变阻器的滑片P位于A点时，电
1
压表V 的示数为4V，电压表V 的示数为10V。当滑动变阻器的滑片P位于B点时，电压表V 的示数为
1 2 1
8V，电压表V 的示数为11V。则电阻R 的阻值是 Ω。
2 2
23．如图甲所示，底面积为80cm2的圆筒形容器内装有适量的液体，放在水平桌面上；底面积为60cm2的圆柱
形物体A悬挂在细绳的下端静止时，细绳对物体A的拉力为F。将物体A浸没在圆筒形容器内的液体中，
1
静止时，容器内的液面升高了7.5cm，如图10乙所示，此时细绳对物体A的拉力为F，物体A上表面到液
2
面的距离为h。然后，将物体A竖直向上移动h，物体A静止时，细绳对物体A的拉力为F。已知F 与F
1 2 3 1 2
之差为7.2N，F 与F 之比为5：8，h 为3cm，h 为5cm。不计绳重，g取10N/kg。则物体A的密度是
2 3 1 2
kg/m3。
四、实验与探究题（共34分，24~27、31、33题各2分，28、29、30、32、34题各3分， 35题7分）
24．如图11所示，请画出物体A所受重力的示意图。
N
25．图12所示的电阻箱的示数是________Ω。 0 0
1 1
26．图13所示的弹簧测力计
2 2
的示数是________N。 3 3
4 4
5 5
1000 100
物理试卷 第4页（共8页）
10 1
图12 图13A
图11
27．小英按图14甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P
后，观察到电压表和电流表的示数分别如图14乙、丙所示，则电流表的示数为 A，电阻R的阻值为
Ω。
V
P
R
A
S
甲 乙 丙
图14
28．小敏在实验室测量金属块的密度。小敏先用调节好的天平测量金属块的质量。天平平衡后，右盘中所放砝
码及游码在标尺上的位置如图15甲所示，则金属块的质量为 g。然后，小敏将金属块用细线系好放
进盛有40ml水的量筒中，量筒中的水面升高到如图15乙所示的位置，则金属块的体积为 cm3。该金
属块的密度与下表中 的密度相同。
ml
100
物质名称 密度ρ/（kg·m-3）
90
80 银 10.5×103
70
60 铜 8.9×103
50g 50
40 铁 7.9×103
30
20 铝 2.7×103
0 1 2 3 4 5g 10
甲 乙
图15
29．下表是小刚同学在观察水的沸腾现象时记录的实验数据，请根据要求解答下列问题：
（1）由表中的实验数据可知：水的沸点为________℃，当水的温度达到沸点后，继续给水加热，水的温度
__________。（选填“升高”、“不变”或“降低”）
时间t/min 0 1 2 3 4 5 6 7 8 9 10
温度t/℃ 50 57 64 71 78 85 91 96 100100 100
（2）水银温度计玻璃泡中的液体是水银，酒精温度计玻璃泡中的液体是酒精。已知在标准大气压下，水银
的凝固点和沸点分别为－39℃和357℃，酒精的凝固点和沸点分别为－117℃和78℃。在做“观察水的沸
物理试卷 第5页（共8页）腾现象”的实验时，应选用 温度计。（选填“水银”或“酒精”）
30．小明利用如图所示的实验器材探究平面镜成像的特点。请你解答以下问题：
（1）该实验采用薄透明平板玻璃作为平面镜，是为了能确定 ，能比较 。
（2）该实验选择两个相同的蜡烛A和B，是为了观察蜡烛B是否与蜡烛A所成的像 。
31．定值电阻R消耗的电功率P随通过R的电流I变化的图像如图所示。请根据图像判断：当通过R的电流I
为0.3A时，电阻R消耗的电功率P为 。
32．小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上35cm刻线处，将点燃的蜡烛
放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图18甲所示。接着他保持蜡烛的位
置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图18乙所示。
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距 凸透镜B的焦距。（选填“等
于”、“大于”或“小于”）
（2）图18乙所示的实验现象可以说明的成像特点。（选填“照相机”、“幻灯机”或“放大镜”）
33．小梅想探究杠杆平衡时动力和动力臂的关系。实验过程中，小梅保持阻力为2 N，阻力臂为0.15 m不变，
然后改变动力臂L 和动力F ，并保持杠杆水平平衡，分别测量出动力臂L 和动力F 的数据如下表所示。
1 1 1 1
请 你 根 据 实 验 条 件 和 实 验 数 据 帮 助 小 梅 归 纳 出 动 力 F 跟 动 力 臂 L 的 关 系 ：
1 1
物理试卷 第6页（共8页）。
L /m 0.3 0.25 0.15 0.1 0.06 0.05
1
F /N 1 1.2 2 3 5 6
1
34．小林用纸杯、塑料片和水做实验。他将纸杯装满水，用塑料片把杯口盖严，一只手按住塑料片，另一只手
抓住杯底，在空中将纸杯倒过来。移开按塑料片的手后，他发现塑料片和杯子里的水都不落下来，如图19所
示。小林对这一现象的解释是：塑料片和杯子里的水都不落下来是由于塑料片被水粘住了，与大气压无关。请
你利用上述器材再补充必要的辅助器材，设计一个实验证明小林的解释是错误的。请你写出实验步骤和实验
现象。
35．实验桌上有如下实验器材：满足实验要求的电源、阻值已知的定值电阻各1个，电阻箱（电路图符号
）一个，已调零的电流表两块，开关两个，导线若干。请选用上述实验器材，设计一个实验证明“两个电阻
R 与R 并联时，如果R 的阻值保持不变，则电阻R 与R 并联的等效电阻R跟电阻R 的关系为： =
1 2 1 1 2 2
+ b（b为常量）”。请你画出实验电路图，写出实验步骤，画出实验数据记录表。
五、计算题（共16分，36题3分，37题6分，38题7分）
36．质量为0.2kg的热水，温度从90℃降低到40℃，放出的热量是多少？
[水的比热容为4.2×103 J/（kg·℃）]
37．图20所示的电路中，电源两端的电压不变。闭合开关S，当滑动变阻器接入电路中的电阻为R 时，电压
A
表示数为6V，电流表示数为I，电阻R 与滑动变阻器消耗的电功率之和为P；当滑动变阻器接入电路中
1 1 1
的电阻为R 时，电压表示数为9V，电流表示数为I，电阻R 与滑动变阻器消耗的电功率之和为P。已知：
B 2 1 2
P 等于P，电阻R 与R 之比为1：2。求：
1 2 1 2
（1）电阻R 与R 的比值；
A B
（2）电源两端的电压U。
物理试卷 第7页（共8页）38．图21甲是海洋中学科技小组设计的打捞水中物体的装置示意图。DB是以O点为转轴的水平杠杆，OD
的长度为1.6m。水平甲板上的配重E通过细绳竖直拉着杠杆D端，配重E的质量m 为225kg。安装在杠杆
E
DB上的行走装置由支架、动滑轮X、提升电动机、定滑轮K构成，行走装置的质量m为25kg。电动机Q可以
通过定滑轮S和动滑轮X拉动行走装置沿BO水平滑动。固定在提升电动机下的定滑轮K和动滑轮M组成
滑轮组Y，当行走装置处于杠杆DB上C点的位置时，提升电动机拉动绳子H端，通过滑轮组Y竖直提升水
中的物体A。物体A完全在水中匀速上升的过程中，滑轮组Y的机械效率为η ，甲板对配重E的支持力为
1
N ；物体A全部露出水面匀速竖直上升的过程中，滑轮组Y的机械效率为η，甲板对配重E的支持力为N 。
1 2 2
滑轮组Y提升物体A的过程中，行走装置受到的水平拉力始终为零，杠杆DB在水平位置保持平衡。已知物
体A的质量m 为50kg，体积V为20dm3，N 与N 之比为3∶2，η 与η 之比为9∶10。物体A被打捞出水面后，停
A 1 2 1 2
留在一定高度，电动机Q开始拉动行走装置。在行走装置以0.05m/s的速度水平匀速移动的过程中，拉力T所
做的功随时间变化的图像如图21乙所示，行走装置受到的水平拉力为F。细绳和杠杆的质量、滑轮与轴的摩
擦、水对物体的阻力均忽略不计，g取10N/kg。
求：（1）OC的长度；
（2）拉力F。
物理试卷 第8页（共8页）2010年北京市高级中等学校招生统一考试
物理试卷答案及评分参考
一、单项选择题
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 C B D B B D A C C C B B
二、多项选择题
题号 13 14 15 16
答案 CD ABC AB CD
三、填空题
题号 答案 题号 答案
17 凸 18 云
19 做功 20 小于
21 50 22 8
23 2.8×103
物理试卷 第9页（共8页）23.由已知可知，A的体积为600，高度为10，
液体体积和A的体积和不变。
乙图中，可以人为的把总体积看做两部分：A的底边上部分与下部分。下部分和第三个图比较不变。利用乙图
的上部分列出等式
13×80=h×60+（15-h）×80
h=8，也即A露出8cm
A全部浸没时浮力为7.2，现在浸没2cm，浮力为1.44
(G-7.2)/(G-1.44)=5:8
G=16.8N, V=600, 所以密度ρ=2.8
四、实验与探究题
A
24．见图1
25．2010
G
26．1
图1
27．0.4 5
28．54 20 铝
29．（1）100 不变 （2）水银
30．（1）蜡烛A的像的位置，蜡烛A的像与蜡烛B的大小
（2）重合
31．9W
32．（1）大于 （2）照相机
33．杠杆平衡时，如果阻力为2N、阻力臂为0.15m且保持不变，则
34．实验步骤和实验现象：先用铁钉在纸杯底部扎一个孔。用手指堵住杯底的孔，将纸杯装满水后用塑料片
将杯口盖严，用另一只手按住塑料片将纸杯倒置，移开按住塑料片的手，观察到塑料片和杯子里的水都不落
下来。然后，放开堵住孔的手指，发现塑料片和杯子里的水都马上落下来。
35．实验电路图如图2所示。
实验步骤：
（1）按电路图连接电路。
A
（2）断开开关，调节电阻箱R 的阻值。闭合开关S，用电流表A 1 测量通过定值
2 1 R 1
电阻R 的电流I，用电流表A 测量通过干路的电流I，将R、I、I、 R 的测量数据
1 1 2 2 1 1 2 2
R
记录在实验数据记录表中。 2
A
2
（3）仿照步骤（2），分别改变5次电阻箱R 的阻值，用电流表A 分别测量相应
2 1
的电流I 的数据，用电流表A 分别测量相应的电流I 的数据，并分 S 别将R、I、I、
1 2 2 1 1 2
R 的测量数据记录在实验数据记录表中。 图2
2
（4）利用公式R= = ，分别计算出6次并联电路的6个等效电阻，并分别记录在实验数据记录表中。
物理试卷 第10页（共8页）（5）利用R和R 的数据分别计算出 和 的数据，并分别记录在实验数据记录表中。
2
实验数据记录表
R /Ω
1
I / A
1
I / A
2
R / Ω
2
R / Ω
/
/
五、计算题
36．解：Q =cm（t- t）
放 0
= 4.2×103J/（kg•℃）×0.2 kg ×（90℃－40℃）
= 4.2×104J
37．解：
R 1 R A R 2 R 1 R B R 2
I 1 P 1 I 2 P 2
U 1 =6V U 2 =9V
U U
甲 乙
图3
（1）由图3甲、乙得：
= ， = ， ，U=6V，U=9V
1 2
解得： =
= ， =
解得： + = ①
电源两端电压不变， =
解得： = ②
③ 由①②③式得： ④
将④式代入①式解得：
（2）由图3甲得：
= = ， 解得：
物理试卷 第11页（共8页）38．解：（1）物体A在水中匀速上升h 的过程中，物体A的受力分析如图4所示。
1
F=
1
F = =200N
浮
F=300 N
1
此时，滑轮组的机械效率 = =
物体A离开水面后匀速上升h 的过程中，滑轮组机械效率
2
= =
根据η∶η＝9∶10，解得：G =100N。
1 2 动 F N
浮 1
物体A在水中匀速上升过程中，以行走装 F F 置、动滑轮M
C1 D1
和物体A为研究对象，受力分析图如图5所示， D O C 配重 E 的受
D
力分析图如图6所示，杠杆上C点、D点受力 分析图如图7
所示。 G m E g F D 1 F C 1
F = G -F 图5 图6 图7
C1 浮
G =
OD= OC
F = ，F =
C1 D1
物体A离开水面后匀速上升的过程中， 以行走装置、
动滑轮M和物体A为研究对象，受力分析图 F C2 N 2 如图8所示，
F D O C
D2
配重E的受力分析图如图9所示，杠杆C点、 D D点受力分析
图如图10所示。
F F
D2 C2
F C2 = G G m E g 图10
图8 图9
OD = OC
F = ， F =
C2 D2
N ∶N ＝3∶2
1 2
解得：OC =1.8OD=2.88m
（2）行走装置以v=0.05m/s的速度水平匀速移动的过程中，由图像可得拉力T的功率
P = = =5W
P= T×2v， 解得：T=50N
物理试卷 第12页（共8页）F =2T =100 N
