2015年山东省东营市中考物理试卷
一、选择题（共10小题，每小题3分，满分30分，每小题只有一个正确选项）
1．（3分）（2015•东营）下列估测最接近实际的是（ ）
A．中学生步行的速度约为10m/s
B．一个鸡蛋的质量约为250g
C．人感觉舒适的气温约为45℃
D．初中物理教科书的长度约26cm

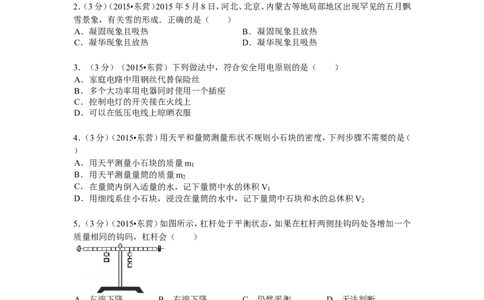

2．（3分）（2015•东营）2015年5月8日，河北、北京、内蒙古等地局部地区出现罕见的五月飘
雪景象，有关雪的形成．正确的是（ ）
A．凝固现象且吸热 B．凝固现象且放热
C．凝华现象且放热 D．凝华现象且吸热
3．（3分）（2015•东营）下列做法中，符合安全用电原则的是（ ）
A．家庭电路中用钢丝代替保险丝
B．多个大功率用电器同时使用一个插座
C．控制电灯的开关接在火线上
D．可以在低压电线上晾晒衣服
4．（3分）（2015•东营）用天平和量筒测量形状不规则小石块的密度，下列步骤不需要的是（
）
A．用天平测量小石块的质量m
1
B．用天平测量量筒的质量m
2
C．在量筒内倒入适量的水，记下量筒中水的休积V
1
D．用细线系住小石块，浸没在量筒的水中，记下量筒中石块和水的总休积V
2
5．（3分）（2015•东营）如图所示，杠杆处于平衡状态，如果在杠杆两侧挂钩码处各增加一个
质量相同的钩码，杠杆会（ ）
A．左端下降 B．右端下降 C．仍然平衡 D．无法判断
6．（3分）（2015•东营）2015年，东营市以优异成绩入选第四届全国文明城市，清洁车在美化
城市环境方而起着重要作用．如图所示，清洁车匀速行驶，将水不停地洒在地上．下列有关说
法错误的是（ ）
A．清洁车所受重力与地面对它的支持力是一对平衡力
第1页（共15页）B．路上行人感觉清凉，是因为水蒸发要吸收热量
C．洒水过程中清洁车的动能始终保持不变
D．以清洁车为参照物，路两旁的树是运动的
7．（3分）（2015•东营）物理学是一门实验性很强的基础科学，培养学生正确使用仪器的技能
是做好物理实验的基础．下列操作正确的是（ ）
A．用温度计测量液体温度，应先将温度计从液体中取出再读数
B．用刻度尺测量长度，可以不让零刻度线对准被测物体的一端
C．用托盘天平测量物体质量过程中，发现横梁不平衡时可调节平衡螺母
D．用试电笔辨别火线时，不用指尖抵住试电笔上端的金属帽

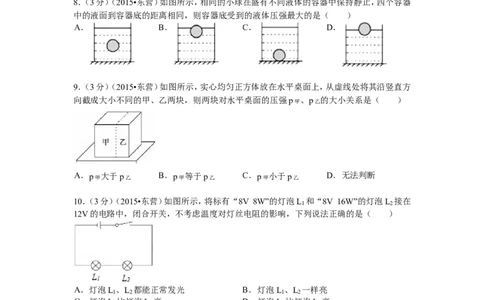

8．（3分）（2015•东营）如图所示，相同的小球在盛有不同液体的容器中保持静止，四个容器
中的液面到容器底的距离相同，则容器底受到的液体压强最大的是（ ）
A． B． C． D．
9．（3分）（2015•东营）如图所示，实心均匀正方体放在水平桌面上，从虚线处将其沿竖直方
向截成大小不同的甲、乙两块，则两块对水平桌面的压强p甲 、p乙 的大小关系是（ ）
A．p甲 大于p乙 B．p甲 等于p乙 C．p甲 小于p乙 D．无法判断
10．（3分）（2015•东营）如图所示，将标有“8V 8W”的灯泡L 和“8V 16W”的灯泡L 接在
1 2
12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A．灯泡L 、L 都能正常发光 B．灯泡L 、L 一样亮
1 2 1 2
C．灯泡L 比灯泡L 亮 D．灯泡L 比灯泡L 亮
2 1 1 2
二、填空题（共7小题，每小题2分，满分14分）
11．（2分）（2015•东营）“掩耳盗铃”是大家熟悉的成语故事．从物理学角度分析，盗贼所犯
的错误是：既没有阻止声音的 ，又没有阻止声音的 ．
12．（2分）（2015•东营）在内燃机的“吸气”、“压缩”、“做功”、“排气”四个冲程中，将
内能转化为机械能的是 冲程；常用水来给内燃机降温，是因为水的
比较大．
第2页（共15页）13．（2分）（2015•东营）质量为0.5kg的空瓶，装满水后的总质量为2.0kg，装满某种液体后的
总质量为1.7kg，此液体密度为 kg/m3（ρ水=1.0×103kg/m3 ）
14．（2分）（2015•东营）发电机利用了 的原理发电，将 转化为电能．
15．（2分）（2015•东营）如图所示的电路中，电源电压保持不变，闭合开关S，将滑片P向左移
动，电压表示数 （选填“变大”、“变小”或“不变，），电流表示数
（选填“变大”、“变小”或“不变”）．

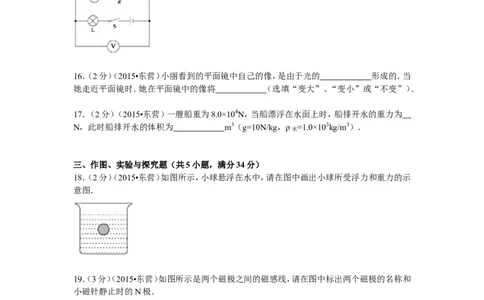

16．（2分）（2015•东营）小丽看到的平面镜中自己的像，是由于光的 形成的．当
她走近平面镜时．她在平面镜中的像将 （选填“变大”、“变小”或“不变”）．
17．（2分）（2015•东营）一艘船重为8.0×104N，当船漂浮在水面上时，船排开水的重力为
N，此时船排开水的体积为 m3（g=10N/kg，ρ水=1.0×103kg/m3）．
三、作图、实验与探究题（共5小题，满分34分）
18．（2分）（2015•东营）如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示
意图．
19．（3分）（2015•东营）如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和
小磁针静止时的N极．
20．（8分）（2015•东营）在“探究滑动摩擦力的大小与什么因素有关”的实验中．同学们提出
了以下猜想：
A．滑动摩擦力的大小与接触面受到的压力大小有关
B．滑动摩擦力的大小与接触面的粗糙程度有关
第3页（共15页）C．滑动摩擦力的大小与接触面面积的大小有关
某小组根据猜想进行了以下实验，如图所示（图中的木块、长木板完全相同）．
（1）用弹簧测力计匀速拉动木块，使它沿水平方向滑动的目的是 ；
（2）利用图 和图 可探究猜想A；
（3）利用图 和图 可探究猜想B；
（4）利用图 和图 可探究猜想C．

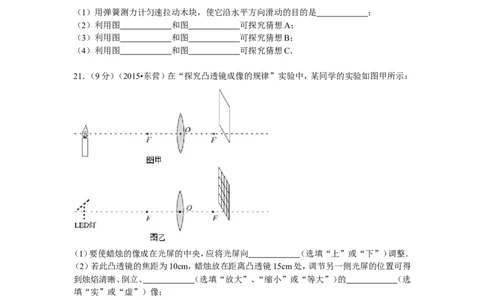

21．（9分）（2015•东营）在“探究凸透镜成像的规律”实验中，某同学的实验如图甲所示：
（1）要使蜡烛的像成在光屏的中央，应将光屏向 （选填“上”或“下”）调整．
（2）若此凸透镜的焦距为10cm，蜡烛放在距离凸透镜15cm处，调节另一侧光屏的位置可得
到烛焰清晰、倒立、 （选填“放大”、“缩小”或“等大”）的 （选
填“实”或“虚”）像；
（3）某小组实验时对图甲中的装置进行了改进，将蜡烛换成LED灯、光屏换成带有方格的光
屏，如图乙所示．
①蜡烛换成LED灯的优点是 ．
②光屏换成带有方格光屏的优点是 ．
22．（12分）（2015•东营）在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额
定电压为2.5V，电阻约为10Ω）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关、
电压为4V的电源、滑动变阻器、导线若干．
第4页（共15页）（1）根据图甲提供的电路，用笔画线代替导线，将图乙的实物图连接成实验电路．
（2）根据实验中需要测量的物理量．请在图丁方框内画出记录实验数据的表格．
（3）实验过程中，闭合开关，发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，
分析电路故障的原因可能是 ．
A．小灯泡断路 B．只有小灯泡短路 C．只有滑动变阻器短路 D．滑动变阻器断路
（4）电路故障排除后，某次实验中，电流表示数是0.2A，电压表示数如图丙所示，示数是
V，此时小灯泡的功率是 W．
四、计算题（共2小题，满分22分）
23．（11分）（2015•东营）小明家电热水器的简化电路图如图所示，S 是手动开关，置于热水
1
器水箱外部；S 是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃
2
时自动断开；R 和R 均为用来加热且阻值不变的电热丝．使用时，手动闭合开关S ，电热水
1 2 1
器开始工作．电热水器部分参数如表所示：
额定电压 220V
频率 50Hz
保温功率 220W
加热功率 1980W
水箱容量 50L
设定温度 40℃
（1）电热丝R 的阻值是多少？
1
（2）加热时流过电热丝R 的电流是多少？
2
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是多少？[水
的比热容为4.2×103J/（kg•℃），ρ水=1.0×103kg/m3 ．
]
第5页（共15页）24．（11分）（2015•东营）电梯是高层住宅必备的交通工具．如图甲所示是某种升降电梯工作
原理图，它由轿厢、对重、电动机、钢丝绳、滑轮等部件连接组成．电动机和对重通过钢丝绳分
别给轿厢施加拉力，连接轿厢的两根钢丝绳非常靠近，轿厢与对重的运动方向始终相反．对
重的质量为400kg，空轿厢的质量是500kg，额定载重量是1000kg，某次电梯满载上升时的v
﹣t图象如图乙所示．不计钢丝绳重力和一切摩擦．（g=10N/kg）
（1）电梯匀速上升的高度是多少？
（2）电梯匀速运动阶段，对重的重力做的功是多少？
（3）电梯匀速运动时，电动机钢丝绳对轿厢拉力的功率是多少？
（4）简述对重的作用．（至少两条）
第6页（共15页）2015 年山东省东营市中考物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题3分，满分30分，每小题只有一个正确选项）
1．（3分）
考点：速度与物体运动；温度；质量的估测；长度的估测．
菁优网版权所有
专题：估算综合应用题．
分析：做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识去判断题目
的对错．
解答：解：A、人正常步行的速度约为1m/s，故A错误；
B、一个鸡蛋的质量约50g，故B错误；
C、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，故C错误；
D、初中物理教科书的长度约25﹣28cm，故D正确．
故选：D．
点评：此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单
位、大小有所认识，此题就会得到正确答案．
2．（3分）
考点：生活中的凝华现象．
菁优网版权所有
专题：汽化和液化、升华和凝华．
分析：物体由气态变为固态的过程叫凝华，雪是固体，是由空气中的水蒸气形成的；凝华过程
要放出热量．
解答：解：雪是固体，是由地面上蒸发的水蒸气，在向上流动时，遇到极冷的气流而放热，形
成了固态的雪花，然后雪花变大，下落，形成下雪．整个过程中雪是由气态的水蒸气直
接变为固态的冰而形成的，属于凝华现象，凝华过程要放出热量．
故选C．
点评：此题考查的是生活中的凝华现象，是一道基础题．
3．（3分）
考点：安全用电原则．
菁优网版权所有
专题：电与热、生活用电．
分析：（1）保险丝必须用电阻率大、熔点低的材料来制成；
（2）多个大功率用电器同时使用一个插座易造成电流过大，引发火灾；
（3）控制电灯的开关应接在火线上；
（4）生活中不能接触低压带电体，不要靠近高压带电体．
解答：解：A、保险丝必须用电阻率大、熔点低的材料来制成，用钢丝代替保险丝不能起到保
护电路的作用，故A错误；
B、多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故B错误；
C、控制电灯的开关应接在火线上，这样在断开开关时，用电器才不会带电，故C正确；
D、生活中不能接触低压带电体，在低压电线上晾晒衣服是很危险的，故D错误．
故选C．
点评：本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生
活中加以运用，有一定的现实意义．
4．（3分）
考点：固体密度的测量．
菁优网版权所有
专题：测量型实验综合题．
分析：测固体的密度用到的器材是天平和量筒，用天平测出固体的质量m，根据排水法用量
筒测出固体的体积V，用公式ρ= 计算出固体的密度．
解答：解：测固体石块的密度的基本方法是：用天平测出石块的质量m，在量筒中倒入适量
水，读出体积为V ，将石块放入量筒浸没水中，读出水面体积值为V ，则石块的密度
1 2
第7页（共15页）为ρ= ．
因此上述步骤有用的为A、C、D，测量量筒的质量是没有必要的，B无用．
故选B．
点评：测固体、液体的密度是初中物理《密度》部分要求掌握的实验，各有一种基本的测量方
法，用到的原理是ρ= ，两种测量方法应达到理解且熟练背诵的程度．
5．（3分）
考点：杠杆的平衡条件．
菁优网版权所有
专题：简单机械．
分析：原来杠杆平衡，是因为两边的力和力臂的乘积相等，现在各加一个同样的钩码，就要看
现在的力和力臂的乘积是否相等，据此分析得出结论．
解答：解：
设一个钩码重为G，一格为L，
原来：2G×3L=3G×2L，杠杆平衡，
现在：3G×3L＞4G×2L，所以杠杆不再平衡，杠杆向逆时针方向转动，即左端下沉．
故选A．
点评：本题考查了杠杆平衡条件的应用，杠杆是否平衡取决于力和力臂的乘积是否相等，只
比较力或力臂大小不能得出正确结果．
6．（3分）
考点：平衡力的辨别；蒸发及其现象；参照物及其选择；动能的影响因素．
菁优网版权所有
专题：其他综合题．
分析：本题主要考查了以下几个知识点：
（1）平衡力作用在同一物体上、大小相等、方向相反、作用在同一直线上；
（2）蒸发吸热能够降温；
（3）影响物体动能大小的因素；
（4）以车为参照物，路旁的树是运动的．
解答：解：A、清洁车匀速行驶，重力与地面的支持力是一对平衡力，故A正确．
B、水不停的洒在地上，水蒸发过程中要吸收热量，因此给人清凉的感觉．故B正确；
C、水车在匀速行驶过程中，质量不断减小，其动能不断减小，故C错误．
D、以清洁车为参照物，路两旁的树是运动的，故D正确．
故选C．
点评：本题考查了平衡力的判断、蒸发的特点、动能的影响因素及参照物，有关平衡力和相互
作用力是很容易混淆的，应注意区分．
7．（3分）
考点：温度计的使用及其读数；天平的使用；刻度尺的使用；测电笔的使用．
菁优网版权所有
专题：基本仪器的使用专题．
分析：（1）在使用温度计时，需要注意的事项有：温度的玻璃泡要完全浸没在被测液体中；玻
璃泡不能碰到容器底和容器壁；读数时，温度计的玻璃泡不能离开被测液体；视线要和
温度计中液面相平．
（2）使用刻度尺测物体的长度时，被测物体的一端不一定要对准刻度尺的零刻度线．
（3）天平的横梁不平衡有两种情况：在称量物体的质量之前，要调节天平的平衡螺母
使横梁平衡，平衡螺母向上翘的一端移动；在称量物体的过程中，要增减砝码或移动游
码来使天平的横梁平衡．
（4）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认
为带电体不带电是十分危险的
解答：解：
A、温度计读数时，如果从液体中取出，其示数会受到外界温度的影响，故A错误．
B、使用刻度尺测物体的长度时，物体的一端不一定要对准刻度尺的零刻度线，故B正
确．
C、称量物体质量时，若天平横梁不平衡，要增减砝码或移动游码来使天平的横梁平
第8页（共15页）衡，不能调节平衡螺母．故C错误．
D、使用试电笔辨别火线时，手必须接触笔上端的金属帽，故D错误．
故选B．
点评：该题考查了温度计、刻度尺、天平、试电笔等测量仪器的使用要求，熟悉每一种实验器
材的使用特点是同学们必须掌握的一项技能．
8．（3分）
考点：压强大小比较．
菁优网版权所有
专题：压强、液体的压强．
分析：（1）物体密度大于液体密度时下沉、物体密度等于液体密度时悬浮、物体密度小于液
体密度时漂浮；
（2）物体漂浮时受到的浮力和自身的重力相等，根据阿基米德原理判断漂浮时液体密
度的大小关系；
（3）根据P=ρgh判断液面处于同一高度时，容器底部受到液体压强的大小关系．
解答：解：
由图可知，小球在BD中漂浮，A中悬浮，C中下沉，
根据物体的浮沉条件可知BD液体的密度大于A和C液体的密度；
因为物体漂浮时浮力和自身的重力相等，
所以根据F浮=ρgV排 可知，D中小球排开液体的体积小于B中小球排开液体的体积，D
中液体的密度最大，
所以根据P=ρgh可知，液面处于同一高度时，D中容器底部受到液体压强最大．
故选D．
点评：本题考查利用液体压强公式来判断容器所受液体压强的大小，关键是根据物体的沉浮
条件判断出液体密度的大小关系．
9．（3分）
考点：压强大小比较．
菁优网版权所有
专题：压强、液体的压强．
分析：
水平地面上放置的物体，压力等于重力，对于长方体铁块，根据压强的变形公式p= =
= = =ρgh判断它们对地面压强的大小关系．
解答：解：因为长方体铁块均匀，并且放置在水平桌面上，若把它竖直截成大小不等的两块，
由于它们的厚度h相等，
因为p= = = = =ρgh，
所以它们对水平桌面的压强相等．B正确，ACD错误．
故选B．
点评：
本题考查压强公式的应用，注意水平地面上放置的物体，若粗细均匀，可根据p= = =
= =ρgh判断压强的大小．
10．（3分）
考点：电路的基本连接方式．
菁优网版权所有
专题：电流和电路．
分析：根据P=UI求出两灯泡的额定电流，利用欧姆定律求出两灯泡的电阻；
根据串联电路的电阻的特点求出总电阻；
然后根据I= 求出串联电路的电流；
根据P=I2R比较两灯泡消耗电功率之间的关系，进行判断．
解答：解：
根据P=UI可得，两灯泡的额定电流分别为：
I = = =1A，I = = =2A，
1 2
第9页（共15页）根据欧姆定律可得，两灯泡的电阻分别为：
R = = =8Ω，R = = =4Ω；
1 2
此时电路中的总电阻R=R +R =8Ω+4Ω=12Ω
1 2
此时电路中的电流I= = =1A．
灯泡L 的实际功率为：P =I2R =（1A）2×8Ω=8W；
1 1 1
灯泡L 的实际功率为：P2=I2R =（1A）2×4Ω=4W；
2 2
灯泡L 的实际功率与额定功率相同，能正常发光；灯泡L 的实际功率小于额定功率相
1 2
同，不能正常发光；故选项A错误；
因为灯泡的亮暗取决于实际功率的大小，所以灯泡L 的实际功率较大，灯泡较亮；故
1
BC选项错误，D正确．
故选D．
点评：本题考查了串联电路的电流特点以及电功率公式的灵活应用，关键是知道灯泡的亮暗
取决于实际功率的大小和额定电压下灯泡正常发光．
二、填空题（共7小题，每小题2分，满分14分）
11．（2分）
考点：防治噪声的途径．
菁优网版权所有
专题：声现象．
分析：防治噪声的途径包括防止噪声产生、阻断噪声传播、防止噪声入耳三个方面．
解答：解：“掩耳盗铃”从物理学的角度分析盗贼所犯的错误是：既没有阻止声音的产生，又
没有阻止声音的传播，只是阻止声音进入自己的耳朵．
故答案为：产生；传播．
点评：了解防治噪声的三个途径，是解答问题的关键．
12．（2分）
考点：内燃机的四个冲程；水的比热容的特点及应用．
菁优网版权所有
专题：比热容、热机、热值．
分析：（1）内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，将机械能转化为
内能的是压缩冲程，将内能转化为机械能的是做功冲程；压缩冲程和做功冲程都是通
过做功的方式改变内能的．
（2）水的比热容最大，与其它物质相比，在质量和升高的温度相同时，水吸收的热量最
多．
解答：解：
内燃机的四个冲程是吸气、压缩、做功、排气冲程，压缩冲程活塞向上运动，压缩气体
对气体做功，将机械能转化为内能；做功冲程高温高压燃气推动活塞向下运动，将内能
转化为机械能．
内燃机工作过程中会产生大量的热，需要及时散去．与其它液体相比较，水的比热容最
大，在质量和升高的温度相同时，水吸收的热量最多，制冷效果最好．
故答案为：做功；比热容．
点评：此题主要考查了四个冲程中的能量转化情况、水的比热容最大的应用，在压缩冲程与
做功冲程发生了能量的转化，转化情况正好相反．
13．（2分）
考点：密度的计算．
菁优网版权所有
专题：密度及其应用．
分析：（1）根据空瓶的质量和装满水后的质量求出水的质量；由于瓶的容积等于水的体积，
因此根据V= 即可求出瓶的容积；
（2）根据瓶装满另一种液体的总质量和空瓶的质量求出液体的质量，最后利用密度的
计算公式求出液体的密度．
解答：解：（1）瓶子装满水时水的质量：
第10页（共15页）m水=m总 ﹣m瓶=2.0kg﹣0.5kg=1.5kg，
由ρ= 可得，瓶子的容积：
V=V水= = =1.5×10﹣3m3；
（2）瓶装满另外一种液体时液体的质量：
m液=m总 ′﹣m瓶=1.7kg﹣0.5kg=1.2kg，
另一液体的体积：
V液=V=1.5×10﹣3m3，
液体的密度：
ρ液= = =0.8×103kg/m3．
故答案为：0.8×103．
点评：本题考查了学生对密度公式的掌握和运用，注意隐含条件：瓶子的容积与水的体积、某
液体的体积是相等的．
14．（2分）
考点：发电机的构造和原理．
菁优网版权所有
专题：电和磁．
分析：闭合回路中的部分导体做切割磁感线的运动时就能产生感应电流，这种现象为电磁感
应现象，发电机就是根据电磁感应的原理制成的．
解答：解：发电机的原理是电磁感应现象，即闭合回路中的部分导体做切割磁感线的运动时
就能产生感应电流．在发电机工作的过程中，将机械能转化为了电能．
故答案为：电磁感应；机械能．
点评：本题主要考查了电磁感应现象的应用，即发电机的原理及其能量的转化，要注意与电
动机的原理加以区分．
15．（2分）
考点：电路的动态分析．
菁优网版权所有
专题：电路变化分析综合题．
分析：分析清楚电路结构，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，
然后应用串联电路特点与欧姆定律分析答题．
解答：解：由图示电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流
表测电路电流；
当滑动变阻器滑片向左移动时，滑动变阻器接入电路的阻值减小，滑动变阻器分压减
小，电压表示数变小；
滑动变阻器接入电路的阻值减小，电路总电阻R减小，电源电压U不变，由I= 可知，
电路电流变大，电流表示数变大．
故答案为：变小；变大．
点评：本题是一道电路动态分析题，分析清楚电路结构是正确解题的前提与关键，应用串联
电路特点与欧姆定律可以解题．
16．（2分）
考点：平面镜成像的特点、原理、现象及其实验方案．
菁优网版权所有
专题：光的传播和反射、平面镜成像．
分析：（1）平面镜成像的原因是由于光的反射形成的；
（2）平面镜成的像与物体是等大的，像和物距离平面镜的距离是相等的，像是虚像．
解答：解：
（1）平面镜成的像是反射光线的反向延长线会聚于一点形成的，所以是光的反射原
理；
（2）平面镜所成的像与物体是等大的，当小丽向平面镜走近时，由于她的大小不变，所
以她在平面镜中像的大小不变．
故答案为：反射；不变．
点评：本题主要考查平面镜的成像特点，要结合成像规律进行分析解答，是一道基础题．
第11页（共15页）17．（2分）
考点：阿基米德原理．
菁优网版权所有
专题：浮力．
分析：船漂浮时受到的浮力等于其重力；根据F浮=ρgV排 的变形公式求出排开水的体积．
解答：解：
船漂浮时受到的浮力F浮=G=8×104N；
根据F浮=ρgV排 得：
V排= = =8m3；
故答案为：8×104；8．
点评：此题主要考查的是学生对浮沉条件的应用、浮力计算公式的理解和掌握，注意单位换
算和变形公式的熟练运用，难度不大．
三、作图、实验与探究题（共5小题，满分34分）
18．（2分）
考点：力的示意图．
菁优网版权所有
专题：图像综合题．
分析：根据小球漂浮在盐水杯中，则可判断小球受到的浮力与重力是一对平衡力，浮力方向
竖直向上，大小等于重力，作用点在小球重心上作图即可
解答：解：小球悬浮在水中，物体所受浮力的方向是竖直向上的，从重心开始竖直向上画一条
带箭头的线段表示出浮力，并标出F浮 ；
物体的重力与浮力大小相等，方向相反，作用点都在重心，同理做出重力的示意图，如
下图所示：
点评：作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力
的方向，起点或终点表示力的作用点．
19．（3分）
考点：磁感线及其特点．
菁优网版权所有
专题：磁现象、电生磁．
分析：磁感线总是从磁体的N极出来回到S极；磁极间的相互作用规则是，同名磁极相互排
斥，异名磁极相互吸引．
解答：解：因为磁感线总是从磁体的N极出来回到S极，所以图中左端的磁极为N极，右端
的磁极为S极；根据同名磁极相互排斥，异名磁极相互吸引可知，靠近磁体S极的一端
为小磁针的N极，如图所示．
点评：此题主要考查了磁感线的概念，同时还考查了磁极间的相互作用规律，属基础题．
20．（8分）
考点：探究摩擦力的大小与什么因素有关的实验．
菁优网版权所有
专题：探究型实验综合题．
第12页（共15页）分析：水平匀速拉动木块，木块做匀速直线运动，处于平衡状态，由平衡条件可知，滑动摩擦
力等于拉力．
应用控制变量法，分析实验所控制的变量与实验现象，然后得出结论．
解答：解：（1）水平匀速拉动木块，木块做匀速直线运动，由平衡条件可知，滑动摩擦力等于
弹簧测力计的示数．
（2）由图甲、丙所示实验可知，接触面的粗糙程度相等而物体间的压力不同，可以应用
图甲、丙所示实验探究猜想A．
（3）由图甲、丁所示实验可知，物体间的压力相等而接触面的粗糙程度不同，由甲、丁
所示实验可以探究猜想B；
（4）由图甲、乙所示实验可知，物体间接触面的粗糙程度和物体间的压力都相同而接
触面的面积不同，应用图甲、乙所示实验可以探究猜想C．
故答案为：（1）木块处于平衡状态，使滑动摩擦力等于弹簧测力计的示数；（2）甲；丙；
（3）甲；丁；（4）甲；乙．
点评：本题考查了实验注意事项、实验数据分析，知道实验原理、应用控制变量法分析实验数
据即可正确解题．
21．（9分）
考点：凸透镜成像规律及其探究实验．
菁优网版权所有
专题：探究型实验综合题．
分析：（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直
线上，三者的中心大致在同一高度，像才能呈在光屏的中心．
（2）凸透镜成像时，f＜u＜2f，成倒立、放大的实像．
（3）蜡烛换成LED灯便于观察；光屏换成带有方格光屏便于比较像与物体的大小关
系．
解答：解：
（1）应使蜡烛、凸透镜、光屏，三者三者的中心大致在同一高度，由图甲，光屏过高，所
以应将光屏向下调整；
（2）若此凸透镜的焦距为10cm，蜡烛放在距离凸透镜15cm处，满足f＜u＜2f，调节另
一侧光屏的位置可得到烛焰清晰、倒立、放大的实像；
（3）①蜡烛换成LED灯的优点：实验现象更明显、便于观察、减少了污染等；
②光屏换成带有方格光屏的优点：便于比较像的大小．
故答案为：（1）下；（2）放大；实；（3）①实验现象更明显；②便于比较像的大小．
点评：本题考查了凸透镜成像实验中注意的事项、成像规律的运用和实验的改进，是一道好
题．
22．（12分）
考点：电功率的测量．
菁优网版权所有
专题：探究型实验综合题．
分析：（1）根据小灯泡的电流选择电流表的量程，并将电流表串联在电路中，根据电源电压
选择电压表的量程，并且并联在小灯泡两端，连接电路；
（2）根据实验原理P=UI可知，需要测量电压、电流、计算电功率，还要观察亮度，由此
设计表格；
（3）闭合开关，灯泡不亮，电压表没有示数，电流表有示数说明小灯泡处短路；
（4）看清量程和分度值，读出示数，利用P=UI算出功率．
解答：
解：（1）因为小灯泡的电源电压为4V，电阻大约为10Ω，则电路中的电流最大为I= =
=0.4A＜0.6A，故选择0～0.6A量程；
电压表选择0～3V量程，滑动变阻器串联在电路中，连接实物如图：
第13页（共15页）（2）根据实验原理P=UI可知，需要测量电压、电流、计算电功率，还要观察亮度，由此
设计表格：
实验序号 电流表示数/A 电压表示数/V 功率/W 灯泡亮度
1
2
3
…
（3）闭合开关，灯泡不亮，电压表没有示数，电流表有示数说明小灯泡处短路或电压表
两端短路；
故选B；
（4）电压表量程为0～3V，分度值为0.2V，示数为2.2V，此时电功率为
P=UI=2.2V×0.2A=0.44W．
故答案为：（1）电路如上图；
（2）设计表格如上；
（3）B；
（4）2.2；0.44．
点评：该实验题考查了实物连接、原理的理解设计表格，线路故障以及电压表读数和电功率
计算，综合性很强，有一定难度．
四、计算题（共2小题，满分22分）
23．（11分）
考点：电功与热量的综合计算．
菁优网版权所有
专题：电和热综合题．
分析：
（1）当开关S 闭合时，热水器处于保温状态，利用P= 求出电热丝的电阻；
1
（2）当两开关都闭合时，两电阻并联处于加热状态，结合保温状态下的功率，求出R2
在加热状态时的功率，利用P=UI求出通过的电流；
（3）先利用密度公式求出水的质量，再利用吸热公式求出水吸收的热量；对比消耗的
电能求出效率．
解答：解：（1）当只有S 闭合时，R 单独工作，用电器处于保温状态，
1 1
由P= 可得：R = = =220Ω；
1
（2）当两开关都处于闭合状态时，两电阻并联，处于加热状态，
R 的功率为P =P﹣P =1980W﹣220W=1760W，
2 2 1
由P=UI可得电热丝R 的电流是：
2
I = = =8A；
2
（3）由ρ= 得：
m=ρV=1.0×103kg/m3×50×10﹣3 m3=50kg，
水吸收的热量为：
第14页（共15页）Q=cm△t=4.2×103J/（kg•℃）×50kg×（40℃﹣20℃）=4.2×106J
由P= 可得消耗的电能为：
W=Pt=1980W×50×60s=5.94×106J
热水器的效率为：
η= ×100%= ×100%≈70.7%．
答：（1）电热丝R 的阻值是220Ω；
1
（2）加热时流过电热丝R 的电流是8A；
2
（3）假设将初温20℃的一满箱水加热至设定温度用了50min，则电热水器的效率是
70.7%．
点评：此题借热水器的使用考查电路的分析、电功公式的理解、吸热以及效率的计算等，注意
分析状态，注意单位统一．
24．（11分）
考点：功的计算；功率的计算．
菁优网版权所有
专题：功、功率、机械效率．
分析：
（1）根据图象可知电梯匀速上升的速度和时间，利用v= 公式变形可求得电梯匀速上
升的高度；
（2）已知对重的质量，可求得其重力，由轿厢与对重的运动方向始终相反可知，对重下
降高度，再利用W=Gh对重的重力做的功；
（3）根据平衡条件求得电动机钢丝绳对轿厢的拉力，利用再利用P= = =Fv可求得
电动机钢丝绳对轿厢拉力的功率．
（4）从减小电动机轮与钢丝绳之间的摩擦力，减小电动机的功率等角度分析．
解答：解：（1）由图象可知v=2m/s，匀速运动的时间t=6s，
由v= 得，电梯匀速上升的高度：h=vt=2m/s×6s=12m；可求得
（2）对重的重力G对重=m对重g=400kg×10N/kg=4×103N，
对重下降高度h=12m，
对重的重力做的功W对重=G对重h=4×103N×12m=4.8×104J；
（3）由平衡条件知，G对重+F=G轿厢+G额定载重 ，故电动机钢丝绳对轿厢的拉力：
F=G轿厢+G额定载重 ﹣G对重=（1000+500﹣400）kg×10N/kg=1.1×104N；
电动机钢丝绳对轿厢拉力的功率：
P= = =Fv=1.1×104N×2m/s=2.2×104W；
（4）对重的作用：以其自身重力去平衡轿厢侧所悬挂的重力，减小电动机轮与钢丝绳
之间的摩擦力，减小电动机的功率，延长钢丝绳寿命等．
答：（1）电梯匀速上升的高度是12m；
（2）电梯匀速运动阶段，对重的重力做的功是4.8×104J；
（3）电梯匀速运动时，电动机钢丝绳对轿厢拉力的功率是2.2×104W；
（4）对重的作用：以其自身重力去平衡轿厢侧所悬挂的重力，减小电动机轮与钢丝绳
之间的摩擦力，减小电动机的功率，延长钢丝绳寿命等．
点评：此题涉及到速度公式变形的应用，功的计算，功率的计算，平衡条件的应用等多个知识
点，是一道综合性较强的题目．
第15页（共15页）
