2016 年淄博市中考物理试卷
一、选择题(本题包括15个小题，每小题2分，共30分)
1．光使世界绚丽奇妙，以下现象属于光的反射的是（ ）
A．小孔成像B．海市蜃楼 C．水中倒影 D．雨后彩虹
2．下列有关物态变化的判断，正确的是（ ）
A．擦在皮肤上的酒精很快变干，是升华现象，需要吸热
B．夏天会看到冰棒周围冒“白气”，是汽化现象，需要吸热
C．秋天的早晨花草上出现小露珠，是液化现象，需要放热
D．寒冷的冬天室外飘起了雪花，是凝固现象，需要放热

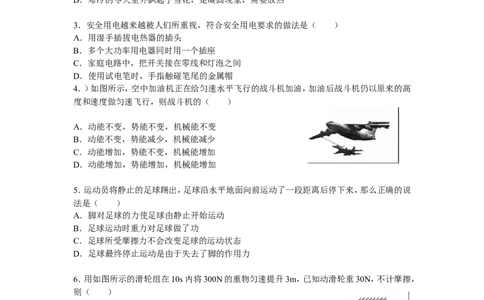

3．安全用电越来越被人们所重视，符合安全用电要求的做法是（ ）
A．用湿手插拔电热器的插头
B．多个大功率用电器同时用一个插座
C．家庭电路中，把开关接在零线和灯泡之间
D．使用试电笔时，手指触碰笔尾的金属帽
4．）如图所示，空中加油机正在给匀速水平飞行的战斗机加油，加油后战斗机仍以原来的高
度和速度做匀速飞行，则战斗机的（ ）
A．动能不变，势能不变，机械能不变
B．动能不变，势能减少，机械能减少
C．动能增加，势能不变，机械能增加
D．动能增加，势能增加，机械能增加
5．运动员将静止的足球踢出，足球沿水平地面向前运动了一段距离后停下来，那么正确的说
法是（ ）
A．脚对足球的力使足球由静止开始运动
B．足球运动时重力对足球做了功
C．足球所受摩擦力不会改变足球的运动状态
D．足球最终停止运动是由于失去了脚的作用力
6．用如图所示的滑轮组在10s内将300N的重物匀速提升3m，已知动滑轮重30N，不计摩擦，
则（ ）
A．利用滑轮组所做的有用功是450J
B．绳子自由端移动的速度是0.9m/s
C．拉力的 功率
是99W
D．滑轮组的机械效率是80%
7．下列说法中正确的是（ ）
A．电动机是电磁感应现象的应用
B．导航卫星和数字卫星电视都是利用电磁波传递信号C．在汽油机的压缩冲程中，内能转化为机械能
D．核电站利用的是可控核聚变释放的能量
8．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示．现用焦距为5cm的乙
凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是
（ ）
A．要在光屏上成清晰的像，光屏应向右移动
B．要在光屏上成清晰的像，光屏应向左移动
C．移动光屏，可以得到一个清晰放大的实像
D．移动光屏，可以得到一个清晰放大的虚像
9．下列电路中，已知电源电压相等，且R ＜R ，则电路中电流表的示数最大的是（ ）
1 2
A． B． C． D．

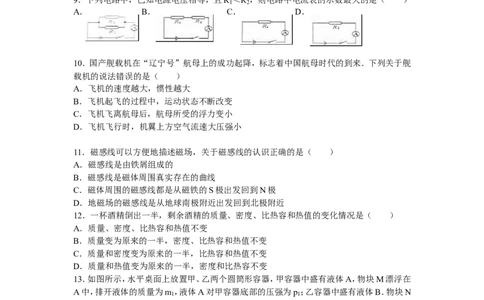

10．国产舰载机在“辽宁号”航母上的成功起降，标志着中国航母时代的到来．下列关于舰
载机的说法错误的是（ ）
A．飞机的速度越大，惯性越大
B．飞机起飞的过程中，运动状态不断改变
C．飞机飞离航母后，航母所受的浮力变小
D．飞机飞行时，机翼上方空气流速大压强小
11．磁感线可以方便地描述磁场，关于磁感线的认识正确的是（ ）
A．磁感线是由铁屑组成的
B．磁感线是磁体周围真实存在的曲线
C．磁体周围的磁感线都是从磁铁的S极出发回到N极
D．地磁场的磁感线是从地球南极附近出发回到北极附近
12．一杯酒精倒出一半，剩余酒精的质量、密度、比热容和热值的变化情况是（ ）
A．质量、密度、比热容和热值不变
B．质量变为原来的一半，密度、比热容和热值不变
C．质量和密度变为原来的一半，比热容和热值不变
D．质量和热值变为原来的一半，密度和比热容不变
13．如图所示，水平桌面上放置甲、乙两个圆筒形容器，甲容器中盛有液体A，物块M漂浮在
A中，排开液体的质量为m ，液体A对甲容器底部的压强为p ；乙容器中盛有液体B．物块N
1 1
漂浮在B中，排开液体的质量为m ，液体B对乙容器底部的压强为p ．已知甲容器的底面积
2 2
大于乙容器的底面积．容器中液体A、B质量相等，物块M、N质量相等．下列判断正确的是（
）
A．p ＜p ，m ＜m B．p ＜p ，m =m C．p ＞p ，m ＞
1 2 1 2 1 2 1 2 1 2 1
m D．p ＞p ，m =m
2 1 2 1 2
14．下列关于热现象的说法中正确的是（ ）
A．温度高的物体含有的热量多
B．物体的内能增加，一定时从外界吸收了热量
C．液体的沸点随液面上方气压的增大而降低D．冰水混合物吸热时，温度不变，内能增大
15．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向
左移动的过程中，下列说法正确的是（
）
A．电压表 示数变大，电路表
示数变小
B．电压表 示数不变，电流表示数变大
C．电压表 示数和电流表示数的乘积变大
D．电压表 示数和电流表的比值不变
二、理解与应用（本题包括5个小题，共14分）
16．弹钢琴时手指按压不同的琴键是为了改变声音的 ；利用超声波清洗眼睛说明
声波能够传递 ．利 用声呐
系统向海底垂直发射声波，经2s后收到回波．已知声音在海水中的传播速度为1531m/s，则
此处海水的深度为 m；利用此种方法不能测量地球和月球之间的距离，这是因为
．
17．如图所示是某电能表表盘的部分数据（imp表示电能表指示
灯闪烁的次数）．当电路中某用电器单独工作6min时，电能表
指示灯闪烁了320次，则该用电器消耗的电能是 kW•h，它
的功率是 W．
18．电热器是利用电流的 来工作的．某发热元件的阻值为420Ω，通过的电流为
1A，通电10min产生的热量是 J，这些热量能使2kg的冷水温度升高 ℃．[水
的比热容为4.2×103J/（kg•℃） ．
]19．杠杆调平衡后，将两个体积相同的重物分别挂在杠杆两侧的A、B处，杠杆仍然平衡，如
图所示，则G G ；若将两重物同时浸没在水
A B
中，则杠杆的 端下沉（选填“左”或“右”）．
20．如图所示，一束光从空气射向水面，请画出反射光线和折射光线．
三、实验与探究（本题包括3个小题，共21分）

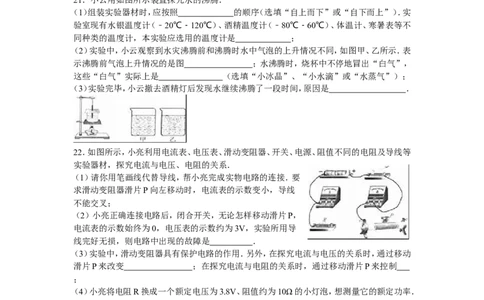

21．小云用如图所示装置探究水的沸腾．
（1）组装实验器材时，应按照 的顺序（选填“自上而下”或“自下而上”）．实
验室现有水银温度计（﹣20℃﹣120℃）、酒精温度计（﹣80℃﹣60℃）、体温计、寒暑表等不
同种类的温度计，本实验应选用的温度计是 ；
（2）实验中，小云观察到水灾沸腾前和沸腾时水中气泡的上升情况不同，如图甲、乙所示．表
示沸腾前气泡上升情况的是图 ；水沸腾时，烧杯中不停地冒出“白气”，
这些“白气”实际上是 （选填“小冰晶”、“小水滴”或“水蒸气”）；
（3）实验完毕，小云撤去酒精灯后发现水继续沸腾了一段时间，原因是 ．
22．如图所示，小亮利用电流表、电压表、滑动变阻器、开关、电源、阻值不同的电阻及导线等
实验器材，探究电流与电压、电阻的关系．
（1）请你用笔画线代替导线，帮小亮完成实物电路的连接．要
求滑动变阻器滑片P向左移动时，电流表的示数变小，导线
不能交叉；
（2）小亮正确连接电路后，闭合开关，无论怎样移动滑片P，
电流表的示数始终为0，电压表的示数约为3V，实验所用导
线完好无损，则电路中出现的故障是 ．
（3）实验中，滑动变阻器具有保护电路的作用．另外，在探究电流与电压的关系时，通过移动
滑片P来改变 ；在探究电流与电阻的关系时，通过移动滑片P来控制
；
（4）小亮将电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡，想测量它的额定功率．
为此，需要对原电路进行两处改动：一是 ，二是 ．
23．为了探究滑动摩擦力的大小跟哪些因素有关，小明选用以下能满足实验要求的器材做了
一系列的实验：形状相同的木块和铁块、表面平整的长木板、弹簧测力计等．小明做的部分实
验如表所示（实验时，长木板固定在水平
桌面上）：
序 实验方法 图示
号1 把木块平放在长木板上，用弹簧测力计水平拉动木块，
使木块做匀速直线运动，记下弹簧测力计的示数F ；
1
2 把铁块侧放在长木板上，用弹簧测力计水平拉动铁块，
使铁块做匀速直线运动，记下弹簧测力计的示数F ；
2
3 木块在下，铁块在上叠放在一起后放到长木板上，用弹
簧测力计水平拉动木块，使它们做匀速直线运动，记下
弹簧测力计的示数F ．
3
小明发现，三次实验中弹簧测力计的示数均不相同，即F ≠F ≠F ，且F ＜F ．
1 2 3 1 3
（1）比较1、3两次实验，由F ＜F 得出的结论是 ；
1 3
（2）比较1、2两次实验，根据F ≠F ，小明认为：滑动摩擦力的大小与接触面积有关．小明得出
1 2
这个错误结论的原因是 ．
（3）实验中运用了转换法，把摩擦力的大小转换为 ．为了保证转换
的正确性，实验中采取的措施是 ．
（4）小明想：木块表面粗糙还是铁块表面粗糙？请你利用现有器材增加一次实验，解决小明
的问题．写出实验方法和结论：方法 ；结论
．
四、分析与计算（本题包括2个小题，共15分）
24．在水平台面上放置一个底面积为100cm2的圆筒形容器，容器内水深20cm，将一个长方体
用细线拴好悬挂在弹簧测力计下，从水面开始逐渐浸入直至浸没到水面下某处停止．此过程
中，弹簧测力计的示数F与长方体下表面到水面的距离h的关系图象如图所示．（g=10N/kg，
容器厚度、细线重均不计，容器内的水未溢出）．求：
（1）长方体浸没在水中受到的浮力；
（2）长方体浸没时，水对容器底的压强．
25．如图所示，小灯泡L标有“2.5V 1.5W”的字样，电源电压6V保持不变，R 为定值
2
电阻．
（1）开关S、S 、S 都闭合时，R 消耗的电功率为3W，求R 的阻值；
1 2 2 2
（2）闭合S，断开S 、S ，移动滑动变阻器的滑片P使小灯泡正常发光，求此时滑动变阻器接
1 2
入电路的电阻值（计算结果保留整数）．2016 年山东省淄博市中考物理试卷
参考答案与试题解析
一、选择题(
1C．2． C．3． D．4． D．5． A．
6． C．7． B．8． B．9． A．10． A．
11． D．12． B．13． B．14． D．15． C．
二、理解与应用
16．：音调；能量；1531；超声波的传播需要介质，地球到月亮之间是真空，所以超声波不能传
播．
17．：0.1；1000．
18．：热效应；25200；3．
19．：大于；右．
20．
三、实验与探究（
21．：（1）自下而上；水银温度计；（2）甲；小水滴；（3）石棉网的余温仍高于水的沸点．
的问题，要熟练掌握．
22．（1）（2）R断路；（3）定值电阻两端电压；电阻两端电压不变；（4）增加一节干电池；电压表换接0
～15V的量程．
23．（1）接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（2）没有控制压力大小、接触面粗糙程度相同；
（3）拉力大小；拉动木块做匀速直线运动；
（4）将铁块叠放在木块之上，重复步骤3的实验，记下弹簧测力计的示数F ，比较F 和F 的
4 3 4
大小．
若F ＞F ，则说明木块的表面粗糙，若F ＜F ，则说明铁块的表面粗糙．
3 4 3 4
四、分析与计算
24． 解：
（1）由图象知，当h=0时，此时测力计的示数等于圆柱体的重力，所以G=9N；
当h≥10cm时，测力计的示数不变，说明此时浮力不变，圆柱体完全浸没，此时F示=5N；
所以长方体浸没在水中受到的浮力：
F浮=G﹣F示=9N﹣5N=4N；
（2）由F浮=ρ水gV排 得排开水的体积：
V排= = =4×10﹣4m3，
容器内水的体积：
V水=100cm2×20cm=2000cm3=2×10﹣3m3，
长方体浸没时，水和物体的总体积：
V=V水+V排=2×10﹣3m3+4×10﹣4m3=2.4×10﹣3m3，
容器内水的深度：
h= = =0.24m，
水对容器底的压强：
p=ρgh=1×103kg/m 3×10N/
kg×0.24m=2400Pa．
答：（1）长方体浸没在水中受到的浮力为4N；
（2）长方体浸没时，水对容器底的压强为2400Pa．
25．解：（1）开关S、S 、S 都闭合时，R 与R 并联，
1 2 1 2
因并联电路中各支路两端的电压相等，
所以，由P= 可得，R 的阻值：
2
R = = =12Ω；
2
（2）闭合S，断开S 、S 时，R 与L串联，
1 2 1
因串联电路中总电压等于各分电压之和，且灯泡正常发光，
所以，R 两端的电压：
1U =U﹣U =6V﹣2.5V=3.5V，
1 L
由P=UI可得，电路中的电流：
I= = =0.6A，
此时滑动变阻器接入电路的电阻值：
R = = ≈6Ω．
1
答：（1）R 的阻值为12Ω；
2
（2）闭合S，断开S 、S ，移动滑动变阻器的滑片P使小灯泡正常发光，此时滑动变阻器接入
1 2
电路的电阻值为6Ω．
