2014 年山东省淄博市中考物理试卷
一、选择题（本题包括15个小题，每小题2分，共30分）
1．（2分）（2014•淄博）在“模仿秀”节目中，演员模仿歌唱家唱歌时，主要是模仿歌唱家声音的（
）
A．音色B．音调 C．响度 D．频率
2．（2分）（2014•淄博）下列物态变化中属于升华现象的是（ ）
A．春天冰封的河面消融 B．冬天玻璃上生成冰花
C．晒在太阳下的湿衣服变干 D．衣柜中的樟脑球变小
3．（2分）（2014•淄博）列车进站时，人必须站在离站台边缘1m左右的安全线以外候车，这是因为车
体附近（ ）
A．气流速度大，压强小B．气流速度大，压强大
C．气流速度小，压强大D．气流速度小，压强小

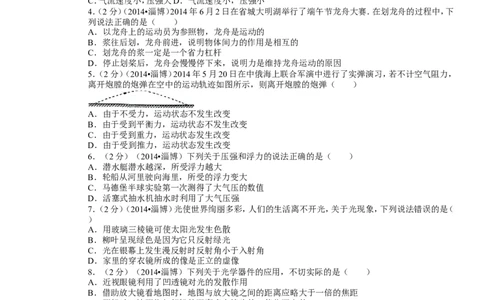

4．（2分）（2014•淄博）2014年6月2日在省城大明湖举行了端午节龙舟大赛．在划龙舟的过程中，下
列说法正确的是（ ）
A．以龙舟上的运动员为参照物，龙舟是运动的
B．浆往后划，龙舟前进，说明物体间力的作用是相互的
C．划龙舟的浆一定是一个省力杠杆
D．停止划桨后，龙舟会慢慢停下来，说明力是维持龙舟运动的原因
5．（2分）（2014•淄博）2014年5月20日在中俄海上联合军演中进行了实弹演习，若不计空气阻力，
离开炮膛的炮弹在空中的运动轨迹如图所示，则离开炮膛的炮弹（ ）
A．由于不受力，运动状态不发生改变
B．由于受到平衡力，运动状态不发生改变
C．由于受到重力，运动状态发生改变
D．由于受到推力，运动状态发生改变
6．（2分）（2014•淄博）下列关于压强和浮力的说法正确的是（ ）
A．潜水艇潜水越深，所受浮力越大
B．轮船从河里驶向海里，所受的浮力变大
C．马德堡半球实验第一次测得了大气压的数值
D．活塞式抽水机抽水时利用了大气压强
7．（2分）（2014•淄博）光使世界绚丽多彩，人们的生活离不开光，关于光现象，下列说法错误的是（
）
A．用玻璃三棱镜可使太阳光发生色散
B．柳叶呈现绿色是因为它只反射绿光
C．光在银幕上发生漫反射时反射角小于入射角
D．家里的穿衣镜所成的像是正立的虚像
8．（2分）（2014•淄博）下列关于光学器件的应用，不切实际的是（ ）
A．近视眼镜利用了凹透镜对光的发散作用
B．借助放大镜看地图时，地图与放大镜之间的距离应略大于一倍的焦距
C．照相时，被照物与相机的距离应在镜头的二倍焦距之外
D．阳光透过凸透镜可以点燃纸屑是利用了凸透镜对光的会聚作用
9．（2分）（2014•淄博）如图所示，小磁针的指向准确的是（ ）
A． B． C． D．
10．（2分）（2014•淄博）下列说法中正确的是（ ）
A．物体吸热时，内能一定增大，温度一定升高
B．擦黑板时看到粉尘在空中飞舞，这是分子在运动
C．四冲程汽油机的做功冲程是将机械能转化为内能
D．高压锅煮饭比普通锅熟得快，是因为锅内气压大，水的沸点高
11．（2分）（2014•淄博）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）
A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D
12．（2分）（2014•淄博）防范触电事故最重要的是要有安全用电意识，遵守安全用电原则．下列做法
不符合安全用电原则的是（ ）
A．控制电灯的开关应接在火线与电灯之间
B．用湿布擦拭正在工作的用电器
C．发现家用电器或电线着火时，先切断电源再灭火
D．使用螺丝刀形试电笔时，手指要按住上端的金属帽，用笔尖接触被测的导线

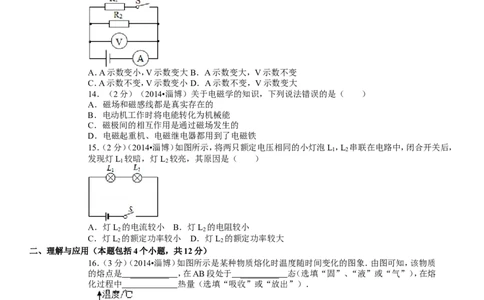

13．（2分）（2014•淄博）如图所示的电路，电源电压恒定，当开关S闭合时（ ）
A．A示数变小，V示数变大B．A示数变大，V示数不变
C．A示数不变，V示数变小 D．A示数不变，V示数变大
14．（2分）（2014•淄博）关于电磁学的知识，下列说法错误的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时将电能转化为机械能
C．磁极间的相互作用是通过磁场发生的
D．电磁起重机、电磁继电器都用到了电磁铁
15．（2分）（2014•淄博）如图所示，将两只额定电压相同的小灯泡L ，L 串联在电路中，闭合开关后，
1 2
发现灯L 较暗，灯L 较亮，其原因是（ ）
1 2
A．灯L 的电流较小 B．灯L 的电阻较小
2 2
C．灯L 的额定功率较小 D．灯L 的额定功率较大
2 2
二、理解与应用（本题包括4个小题，共12分）
16．（3分）（2014•淄博）如图所示是某种物质熔化时温度随时间变化的图象．由图可知，该物质
的熔点是 ________ _ ，在AB段处于 ________ _ 态（选填“固”、“液”或“气”），在熔
化过程中 ________ _ 热量（选填“吸收”或“放出”）．
17．（3分）（2014•淄博）手机是利用 ________ _ 传递信息的，传播速度与光速 ________ _
（选填“相同”或“不相同”）；太阳能是太阳内部氢原子核发生 ________ _ 时释放出的核
能（选填“裂变”或“聚变”）．
18．（3分）（2014•淄博）如图所示的溢水杯中装满水（水面与溢水口相平），慢慢放入一木块，木
块漂浮在水面上，从溢水杯中溢出6×10﹣4m3的水，则木块受到的浮力是 ________ _
（g=10N/kg），木块所受的浮力与重力的关系是 ________ _ ；水溢出前后，溢水杯底受到的压
强 ________ _ （选填“变大”、“变小”或“不变”）．19．（3分）（2014•淄博）如图所示，AO为入射光线，O为入射点．根据光的折射特点在图中画出
折射光线的大致位置，并用字母θ表示折射角．
三、实验与探究（本题包括2小题，共14分）

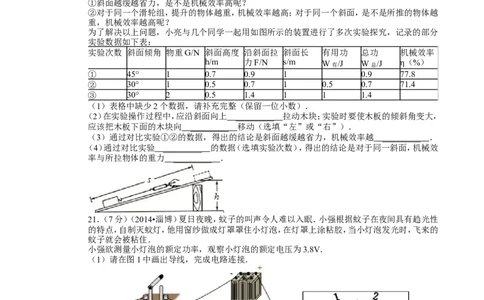

20．（7分）（2014•淄博）小亮看到工人利用斜面把货物推到小车上，联想到物理课上学到的知
识，提出了以下两个问题：
①斜面越缓越省力，是不是机械效率高呢？
②对于同一个滑轮组，提升的物体越重，机械效率越高；对于同一个斜面，是不是所推的物体越
重，机械效率越高呢？
为了解决以上问题，小亮与几个同学一起用如图所示的装置进行了多次实验探究，记录的部分
实验数据如下表：
实验次数 斜面倾角 物重G/N 斜面高度 沿斜面拉 斜面长 有用功 总功 机械效率
h/m 力F/N s/m W有/J W总/J η（%）
① 45° 1 0.7 0.9 1 0.9 77.8
② 30° 1 0.5 0.7 1 0.5 0.7 71.4
③ 30° 2 0.5 1.4 1 1 1.4
（1）表格中缺少2个数据，请补充完整（保留一位小数）．
（2）在实验操作过程中，应沿斜面向上 ________ _ 拉动木块；实验时要使木板的倾斜角变大，
应该把木板下面的木块向 ________ _ 移动（选填“左”或“右”）．
（3）通过对比实验①②的数据，得出的结论是斜面越缓越省力，机械效率越 ________ _ ．
（4）通过对比实验 ________ _ 的数据（选填实验次数），得出的结论是对于同一斜面，机械效
率与所拉物体的重力 ________ _ ．
21．（7分）（2014•淄博）夏日夜晚，蚊子的叫声令人难以入眠．小强根据蚊子在夜间具有趋光性
的特点，自制灭蚊灯，他用窗纱做成灯罩罩住小灯泡，在灯罩上涂粘胶，当小灯泡发光时，飞来的
蚊子就会被粘住．
小强欲测量小灯泡的额定功率，观察小灯泡的额定电压为3.8V．
（1）请在图1中画出导线，完成电路连接．
（2）连接电路，开关应 ________ _ ，滑片应置于滑动变阻器的 ________ _ 端（选填“左”
或“右”）．
（3）闭合开关后，灯泡不亮，电压表有示数，且接近电源电压，电流表指针几乎不动，产生这一现
象的原因可能是 ________ _ ．
（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为额定电压，此时电流表的示数如图2示数，算出小灯泡的额定功率为 ________ _ ．
四、分析与计算（本题包括2个小题，共14分）
22．（7分）（2014•淄博）汽车已进入千家万户，给人们的出行带来方便，为了防止交通事故的发
生，要加大交通法规的宣传力度，增强人们的交通安全意识．下面几个问题与交通安全紧密相
关，请同学们帮助解决．
（1）司机驾驶大货车在公路上行驶，看到如图所示的交通标志牌，在遵守交通规则的前提下，从
此标志牌处到达淄博，所用的时间最少是多少？
（2）假如大货车在途中以60kW的功率匀速直线行驶了10min，发动机提供的牵引力为3×103N，
那么大货车在这10min内是否超速？
（3）按照规定，车辆对地面的压强不得超过7×105Pa，该车为自重4.8t的6轮大货车，如果每个车
轮与路面的接触面积为0.04m2，该车最多可以装载多少吨货物？（g=10N/kg）

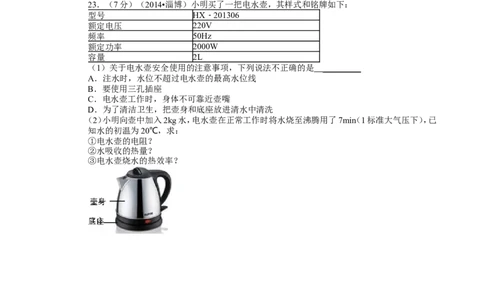

23．（7分）（2014•淄博）小明买了一把电水壶，其样式和铭牌如下：
型号 HX﹣201306
额定电压 220V
频率 50Hz
额定功率 2000W
容量 2L
（1）关于电水壶安全使用的注意事项，下列说法不正确的是 ________ _
A．注水时，水位不超过电水壶的最高水位线
B．要使用三孔插座
C．电水壶工作时，身体不可靠近壶嘴
D．为了清洁卫生，把壶身和底座放进清水中清洗
（2）小明向壶中加入2kg水，电水壶在正常工作时将水烧至沸腾用了7min（1标准大气压下），已
知水的初温为20℃，求：
①电水壶的电阻？
②水吸收的热量？
③电水壶烧水的热效率？2014 年山东省淄博市中考物理试卷
参考答案与试题解析
一、选择题（本题包括15个小题，每小题2分，共30分）
1．（2分）（2014•淄博）在“模仿秀”节目中，演员模仿歌唱家唱歌时，主要是模仿歌唱家声音的（ ）
A．音色 B．音调 C．响度 D．频率
考点： 音色．
菁优网版权所有
专题： 声现象．
分析： 声音的特征有三个：响度、音调、音色．响度指声音的大小，音调指声音的高低，音色是指声音的品质
与特色．
解答： 解：声音的特征有：音调、响度、音色；音调指声音的高低，响度指声音的大小（或强弱），音色是由发
声体本身决定的，不同人声带振动产生的声音，其音调和响度可能相同，但音色一般不同；模仿秀演
员模仿歌唱家唱歌时，主要是模仿歌唱家声音的音色；
故选A．
点评： 此题结合实际考察了学生对音色的理解．
2．（2分）（2014•淄博）下列物态变化中属于升华现象的是（ ）
A．春天冰封的河面B 冬天玻璃上生成冰花
消融 ．
C．晒在太阳下的湿D 衣柜中的樟脑球变小
衣服变干 ．
考点： 生活中的升华现象．
菁优网版权所有
专题： 汽化和液化、升华和凝华．
分析： 物质从固态变为液态的过程是熔化．物质从液态变为固态的过程是凝固．物质从液态变为
气态的过程是汽化．
物质从气态变为液态的过程是液化．物质从固态直接变为气态的过程是升华．物质从气态
直接变为固态的过程是凝华，
解答： 解：A、冰封的湖面开始解冻是熔化．不合题意；
B、冬天玻璃上生成冰花是凝华，不合题意；
C、晒在太阳下的湿衣服变干是汽化．不合题意；
D、衣柜中的樟脑球变小是升华．符合题意．
故选D．
点评： 判断物态变化主要看物体由什么状态变为什么状态，然后根据各种物态变化的定义来分
析．
3．（2分）（2014•淄博）列车进站时，人必须站在离站台边缘1m左右的安全线以外候车，这是因为车体附近（ ）
A．气流速度大，压B．气流速度大，压
强小 强大
C．气流速度小，压D．气流速度小，压
强大 强小
考点： 流体压强与流速的关系．
菁优网版权所有
专题： 气体的压强、流体压强与流速的关系．
分析： 当火车驶过站台时会带动周围空气流动速度加快，从而造成人周围空气流速不同，结合
流体压强与流速的关系即可解决此题．
解答： 解：当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动
速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强
小，会产生一个向内侧的压强差，将人推向火车，易出现危险．
故选A．
点评： 解答这类题目的思路是先确定哪里的流体流速大，压强小，在这个压力差的作用下便产
生了什么现象．4．（2分）（2014•淄博）2014年6月2日在省城大明湖举行了端午节龙舟大赛．在划龙舟的过程中，下列说法正确的是
（ ）
A．以龙舟上的运动员为参照物，龙舟是运动的
B．浆往后划，龙舟前进，说明物体间力的作用是相互的
C．划龙舟的浆一定是一个省力杠杆
D．停止划桨后，龙舟会慢慢停下来，说明力是维持龙舟运动的原因
考点： 参照物及其选择；力作用的相互性；力与运动的关系；杠杆的分类．
菁优网版权所有
专题： 长度、时间、速度；运动和力；简单机械．
分析： （1）被研究的物体和参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动
的；如果未发生变化，则物体是静止的．
（2）当一个物体对另一个物体有力的作用时，另一个物体也同时对这个物体有力的作用，即力
的作用是相互的．
（3）结合生活经验，先判断桨在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪
种类型的杠杆．
（4）力是改变物体运动状态的原因，不是维持物体运动状态的原因．
解答： 解：A、以龙舟上的运动员为参照物，龙舟和运动员的位置关系没有发生变化，所以龙舟是静止
的．选项错误；
B、桨往后划，给了水一个向后的作用力，同时也受到水向前的作用力，龙舟前进，说明物体间
力的作用是相互的．选项正确；
C、在划桨时，手移动很小的距离，船桨就能移动很大的距离，因此船桨的动力臂小于阻力臂，
是费力杠杆．选项错误；
D、停止划桨后，龙舟受到阻力会慢慢停下来，说明物体的运动不需要力来维持．选项错误．
故选B．
点评： 此题考查的都是基础知识，难度不大，但涉及到的知识点较多，综合性很强，此题难度适中，适
合学生训练．
5．（2分）（2014•淄博）2014年5月20日在中俄海上联合军演中进行了实弹演习，若不计空气阻力，离开炮膛的炮弹
在空中的运动轨迹如图所示，则离开炮膛的炮弹（ ）
A．由于不受力，运动状态不发生改变
B．由于受到平衡力，运动状态不发生改变
C．由于受到重力，运动状态发生改变
D．由于受到推力，运动状态发生改变
考点： 力与运动的关系．
菁优网版权所有
专题： 运动和力．
分析： （1）地面及其附近的一切物体都要受到重力的作用，重力的方向是竖直向下的；
（2）物体的运动不需要力来维持，惯性是保持物体运动状态不变的原因；
（3）运动状态的变化包括两个方面：一是运动方向的变化，二是运动状态的变化．
解答： 解：离开炮膛的炮弹在空中飞行的过程中，不计空气阻力，只受到重力的作用，能够运
动是因为炮弹具有惯性；运动轨迹是曲线，因此运动状态是变化的．
故选C．
点评： 本题考查了学生对力和运动关系的掌握，知道力是改变物体运动状态的原因，不是维
持物体运动的原因．
6．（2分）（2014•淄博）下列关于压强和浮力的说法正确的是（ ）
A．潜水艇潜水越深，所受浮力越大
B．轮船从河里驶向海里，所受的浮力变大
C．马德堡半球实验第一次测得了大气压的数值
D．活塞式抽水机抽水时利用了大气压强
考点： 阿基米德原理；大气压强的测量方法；大气压的综合应用．
菁优网版权所有
专题： 气体的压强、流体压强与流速的关系；浮力．
分析： （1）浮力的大小跟排开液体的体积和液体的密度有关，跟液体的深度无关．（2）根据物体漂浮时，浮力等于重力的特点进行分析．
（3）马德堡半球实验证明大气压的值很大，托里拆利实验测得大气压的值．
（4）活塞式抽水机利用了大气压工作原理．
解答： 解：A、潜入水中的潜水艇，其排开水的体积V排 不变，根据公式F浮=ρ液gV排 可知，其
浮力不变，和潜水的深度无关．故A错误；
B、轮船从河里开到海里，都是漂浮，所以它所受的浮力都等于重力，大小不变．故B
错误；
C、托里拆利实验第一次测量了大气压值．故C错误；
D、活塞式抽水机是利用大气压把水从低处抽到高处．故D正确．
故选D．
点评： 此题考查的知识点比较全面，有浮力大小的影响因素、大气压的测量方法、大气压的
综合应用等，对学生的综合能力要求较高，但是难度不大．
7．（2分）（2014•淄博）光使世界绚丽多彩，人们的生活离不开光，关于光现象，下列说法错误的是（ ）
A．用玻璃三棱镜可使太阳光发生色散
B．柳叶呈现绿色是因为它只反射绿光
C．光在银幕上发生漫反射时反射角小于入射角
D．家里的穿衣镜所成的像是正立的虚像
考点： 光的色散；漫反射；平面镜成像的特点、原理、现象及其实验方案；物体的颜色．
菁优网版权所有
专题： 光的传播和反射、平面镜成像；光的折射、光的色散．
分析： 太阳光是复色光，经过三棱镜后由于折射率不同，导致偏折程度不同．
不透明物体的颜色是由物体反射的色光决定的．
平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平
的反射面，反射光线射向四面八方，这种反射是漫反射．
平面镜成正立、等大的虚像．
解答： 解：A、白色光经过三棱镜后产生色散现象，在光屏由上至下（a、b、c、d）依次为红、橙、黄、绿、蓝、
靛、紫．故A正确；
B、柳叶只能反射阳光中的绿光，所以柳叶呈现绿色，故B正确；
C、镜面反射与漫反射都遵守光的反射定律，在光发生漫反射时，反射角等于入射角，故C错误．
D、因为平面镜成正立、等大的虚像．故D正确；
故选C．
点评： 此题为中考中常见的综合类题目，难度不大．
8．（2分）（2014•淄博）下列关于光学器件的应用，不切实际的是（ ）
A．近视眼镜利用了凹透镜对光的发散作用
B．借助放大镜看地图时，地图与放大镜之间的距离应略大于一倍的焦距
C．照相时，被照物与相机的距离应在镜头的二倍焦距之外
D．阳光透过凸透镜可以点燃纸屑是利用了凸透镜对光的会聚作用
考点： 凸透镜成像的应用．
菁优网版权所有
专题： 透镜及其应用．
分析： 解决此题要明确以下知识点：
（1）凸透镜对光线有会聚作用，凹透镜对光线有发散作用；
（2）当物体在二倍焦距以外时，经过凸透镜成的是倒立、缩小的实像，这正是照相机
的原理．
（3）当物距小于1倍焦距时，所成的像是放大正立的虚像；这正是放大镜原理．
解答： 解：A、近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像成在视网膜
的前方，应佩戴发散透镜，使光线推迟会聚，因此A说法正确，但不符合题意．
B、借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，因此B说法错误，
符合题意．
C、照相机照相的原理是将2倍焦距以外的物体成像在胶片上，所以照相时应该站
在镜头的二倍焦距以外，因此C说法正确，但不符合题意．
D、因凸透镜对光线的会聚作用，所以阳光通过凸透镜可以会聚一点，热量集中，温
度较高可以点燃纸屑，因此D说法正确，但不符合题意．
故选B．
点评： 此题考查了凸透镜对光线的会聚作用，凸透镜成像规律及应用．难度不大，解答时
注意看清题目的要求：选择不符合实际的．9．（2分）（2014•淄博）如图所示，小磁针的指向准确的是（ ）
A． B． C． D．
考点： 通电螺线管的磁场．
菁优网版权所有
专题： 磁现象、电生磁．
分析： 由右手螺旋定则可知螺线管的极性，由磁感线的特点可知小磁针所在位置的磁场方向，则可知
小磁针的正确指向．
解答： 解：A、由右手螺旋定则可得，螺线管左侧为N极，因外部磁感线由N极指向S极，故小磁针所
在位置磁场向左，小磁针N极应指向左，故A错误，不符合题意；
B、由右手螺旋定则可得，螺线管左侧为N极，外部磁感线由N极指向S极，故小磁针所在位置
磁感线向右，小磁针N极向右，故B错误，不符合题意；
C、由右手螺旋定则可得，螺线管左侧为N极，外部磁感线由N极指向S极，故小磁针所在位置
磁感线向右，小磁针N极向右，故C正确，符合题意；
D、由右手螺旋定则可得，螺线管左侧为N极，外部磁感线由N极指向S极，故小磁针所在位置
磁感线向右，小磁针N极应向右，故D错误，不符合题意．
故选C．
点评： 右手螺旋定则为判断螺线管极性的重要方法，应能做到灵活应用；同时还要注意小磁针静止时
N极所指的方向为该点磁感线的方向．
10．（2分）（2014•淄博）下列说法中正确的是（ ）
A．物体吸热时，内能一定增大，温度一定升高
B．擦黑板时看到粉尘在空中飞舞，这是分子在运动
C．四冲程汽油机的做功冲程是将机械能转化为内能
D．高压锅煮饭比普通锅熟得快，是因为锅内气压大，水的沸点高
考点： 分子的运动；沸点及沸点与气压的关系；温度、热量与内能的关系；内燃机的四个冲
程．
菁优网版权所有
专题： 汽化和液化、升华和凝华；分子热运动、内能．
分析： （1）晶体熔化的特点温度不变，但要继续吸热，但其内能不断增大；
（2）分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变
化来体现；
（3）四冲程汽油机的做功冲程对外做功，将内能转化为机械能；
（4）液体的沸点液体的沸点与大气压的关系：液体的沸点随着表面气压的增大而升
高，随气压减小而降低．
解答： 解：
A、晶体在熔化时温度不变，这一过程还要继续吸热，内能增大，所以A不正确；
B、分子运动是无法直接用眼睛看到的，故擦黑板时看到粉尘飞扬属于机械运动，都
不是分子运动的体现，所以B不正确；
C、汽油机在做功冲程将内能转化为机械能，所以C不正确；
D、高压锅是利用增大液面气压，提高液体沸点而使饭熟的快，所以D正确
故选D．
点评： 本题考查晶体熔化的特点以及内能的变化、分子运动、内燃机工作过程能的转化、高
压锅的原理，是一道基础题．
11．（2分）（2014•淄博）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，
应选择下列哪种接法（ ）A．M接A，N接BB．M接C，N接DC．M接C，N接BD．M接A，N接D
考点： 滑动变阻器的使用．
菁优网版权所有
专题： 电压和电阻．
分析： （1）灯泡亮度变亮，功率变大，根据P=I2R，电路中电流变大．电源电压不变，电流变大，电阻变
小，滑动变阻器接入电路的电阻丝变短．
（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被
接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．
解答： 解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=I2R，电路中电流变大．电源电压不变，
电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短．M应该接A或B，N接D．
故选D．
点评： （1）掌握根据实际功率判断灯泡的亮度．
（2）知道电压和电阻，根据欧姆定律判断电流大小．
（3）掌握滑动变阻器的原理、作用、接线柱的接法．
12．（2分）（2014•淄博）防范触电事故最重要的是要有安全用电意识，遵守安全用电原则．下列做法不符合安全用电
原则的是（ ）
A．控制电灯的开关应接在火线与电灯之间
B．用湿布擦拭正在工作的用电器
C．发现家用电器或电线着火时，先切断电源再灭火
D．使用螺丝刀形试电笔时，手指要按住上端的金属帽，用笔尖接触被测的导线
考点： 安全用电原则．
菁优网版权所有
专题： 电与热、生活用电．
分析： （1）控制电灯的开关应接在火线与电灯之间；
（2）湿物体是导体，接触带电体容易发生触电；
（3）发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
（4）测电笔的正确使用是：手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发
光的是火线，氖管不发光的是零线．
解答： 解：A、控制电灯的开关应接在火线与电灯之间，开关断开时，电灯不带电，此选项
符合安全用电原则；
B、水是电的导体，用湿抹布擦擦正亮着的台灯灯泡时，可能会因湿抹布导电而发生
触电事故，此做法不符合安全用电原则；
C、发现家用电器或导线失火时，不要直接去救援，因为人在救援时可能直接或间接
接触火线，发生触电事故，一定先切断电源．然后救火，此选项符合安全用电原则；
D、使用测电笔时，手要与笔尾金属体接触，此选项符合安全用电原则；
故选B．
点评： （1）本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全
用电知识的宣传和教育作用．
（2）家庭中有时自己私接电器，存在着很多安全隐患，尤其在农村更为严重，希望同
学们及时杜绝，安全文明用电．
13．（2分）（2014•淄博）如图所示的电路，电源电压恒定，当开关S闭合时（ ）
A．A示数变小，VB．A示数变大，V示数变大 示数不变
C．A示数不变，VD．A示数不变，V
示数变小 示数变大
考点： 欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．
菁优网版权所有
专题： 电流和电路；电压和电阻．
分析： ①首先分析电路，当开关S断开时，电路中只有电阻R ，电压表测量的是电源电压，电流表测量电
2
路中的电流；
开关S闭合后，电阻R 和R 组成并联电路，电压表测量并联电路两端的电压，电流表测量干路电
1 2
流；
②根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数
变化．
解答： 解：
S断开时，R 被断路，电路中只有R ，V测电源电压，A测总电流；S闭合后，R 和R 并联，V依然
1 2 1 2
测电源电压，A测总电流．并联电路总电阻小于任何支路中的电阻，故总电阻变小，总电流变大．
故选B．
点评： 本题考查并联电路电流、电压的特点以及欧姆定律的应用情况，正确分析电学中三个基本物理量
的变化是本题的关键所在．关键是明白电流表和电压表分别测量哪一部分电路的电流和电压．
14．（2分）（2014•淄博）关于电磁学的知识，下列说法错误的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时将电能转化为机械能
C．磁极间的相互作用是通过磁场发生的
D．电磁起重机、电磁继电器都用到了电磁铁
考点： 磁场；磁感线及其特点；电磁铁的其他应用；直流电动机的原理．
菁优网版权所有
专题： 磁现象、电生磁．
分析： （1）磁体周围存在磁场，磁场是看不见、摸不到的，为了描述磁场的分布，引入了磁
感线；
（2）电动机是利用通电线圈在磁场中受力转动的原理而制成的，工作时将电能转化
成机械能；
（3）同名磁极相互排斥，异名磁极相互吸引，磁极间的相互作用是通过磁场发生
的；
（4）电磁铁是插入铁芯的通电螺线管，通电时有磁性，断电时没有磁性．
解答： 解：A、磁场是真实存在的，磁感线是为了描述磁场的分布而引入的，不是真实存在
的，该选项说法错误，符合题意；
B、电动机工作时把电能转化成机械能，该选项说法正确，不符合题意；
C、磁极间的相互作用是通过磁场实现的，该选项说法正确，不符合题意；
D、电磁铁的应用比较广泛，电磁起重机、电磁继电器都是利用电磁铁制成的，该选
项说法正确，不符合题意．
故选A．
点评： 本题考查了磁场以及电磁学的相关知识，综合性较强掌握相关知识是解题的关键．
15．（2分）（2014•淄博）如图所示，将两只额定电压相同的小灯泡L ，L 串联在电路中，闭合开关后，发现灯L 较暗，
1 2 1
灯L 较亮，其原因是（ ）
2
A．灯L 的电流较小B 灯L 的电阻较
2 2
．小
C．灯L 的额定功率D 灯L 的额定功
2 2
较小 ．率较大
考点： 电功率的计算；串联电路的电流规律．
菁优网版权所有专题： 应用题；电能和电功率．
分析： 两灯泡串联时通过它们的电流相等，根据灯泡的亮暗取决于实际功率的大小可知它们
实际功率之间的关系，根据P=I2R可知两灯泡电阻之间的关系，两灯泡的额定电压相
等，根据P= 可知两灯泡额定功率之间的关系．
解答： 解：将两只额定电压相同的小灯泡L ，L 串联在电路中时，
1 2
因串联电路中各处的电流相等，
所以，通过两灯泡的电流相等，故A不正确；
因灯泡的亮暗取决于实际功率的大小，且L 较暗，灯L 较亮，
1 2
所以，由P=I2R可知，L 的实际功率较大，电阻较大，故B不正确；
2
因两灯泡的额定电压相等，
所以，由P= 可知，灯L 的额定功率较小，故C正确，D不正确．
2
故选C．
点评： 本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道灯泡的
亮暗取决于实际功率的大小．
二、理解与应用（本题包括4个小题，共12分）
16．（3分）（2014•淄博）如图所示是某种物质熔化时温度随时间变化的图象．由图可知，该物质的熔点是 48℃ ，在
AB段处于 固 态（选填“固”、“液”或“气”），在熔化过程中 吸收 热量（选填“吸收”或“放出”）．
考点： 熔化和凝固的温度—时间图象．
菁优网版权所有
专题： 温度计、熔化和凝固．
分析： （1）晶体首先吸收热量，温度升高，达到熔点，继续吸收热量，温度保持不变，这个不变的温度是这种晶体
的熔点．晶体完全熔化后，吸收热量，温度不断升高．
（2）晶体熔化前吸热温度上升，处于固态；熔化过程中吸热，温度不变，处于固液共存状态；熔化后，温度
上升，处于液态．
解答： 解：分析图象可知：（1）在BC段物质的温度保持48℃不变，此时吸热，温度不变，因此固体的熔点是
48℃．
（2）AB段温度升高，物质还没有熔化，因此处于固体状态．
故答案为：48℃；固；吸收．
点评： 对于此类图形题，应明确横、纵坐标轴及各关键点所代表的物理意义，熟练掌握相关知识点是解题的关键
所在．
17．（3分）（2014•淄博）手机是利用 电磁波 传递信息的，传播速度与光速 相同 （选填“相同”或“不相同”）
太阳能是太阳内部氢原子核发生 聚变 时释放出的核能（选填“裂变”或“聚变”）．
考点： 电磁波的传播；核聚变．
菁优网版权所有
专题： 信息的传递；能源的利用与发展．
分析： 电磁波可以传递信息，电磁波在真空中的传播速度与光在真空中的传播速度是相同的；
太阳内部进行着核聚变，由氢原子核聚变成氦原子核，释放出核能．
解答： 解：手机是利用电磁波传递信号的，其信号传播速度与光速相同，在真空中的传播速度
是3×108m/s；
在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能．
故答案为：电磁波；相同；聚变．
点评： 本题考查了电磁波的应用和传播速度以及太阳内部释放能量的方式，是一道基础题，比
较简单．18．（3分）（2014•淄博）如图所示的溢水杯中装满水（水面与溢水口相平），慢慢放入一木块，木块漂浮在水面上，从
溢水杯中溢出6×10﹣4m3的水，则木块受到的浮力是 6N （g=10N/kg），木块所受的浮力与重力的关系是 F 浮=G 木
；水溢出前后，溢水杯底受到的压强 不变 （选填“变大”、“变小”或“不变”）．
考点： 浮力大小的计算；液体的压强的特点．
菁优网版权所有
专题： 计算题；压强、液体的压强；浮力．
分析： （1）已知木块排开水的体积，根据公式F浮=ρ水V排g；
（2）木块漂浮在水面上，根据漂浮条件可知木块受到的浮力等于木块的重力．
（3）水溢出前后，溢水杯中水的深度不变根据p=ρgh可知溢水杯底受到的压强不变．
解答： 解：（1）F浮=ρ水V排g=1000kg/m3×6×10﹣4m3×10N/kg=6N．
（2）木块漂浮，所以F浮=G木 ；
（3）水溢出前后，溢水杯中水的深度不变根据p=ρgh可知溢水杯底受到的压强不变．
故答案为：6N；F浮=G木 ；不变．
点评： 本题考查浮力等的计算，要知道物体漂浮时浮力等于自身的重力，水溢出前后，溢水杯中水的
深度不变．
19．（3分）（2014•淄博）如图所示，AO为入射光线，O为入射点．根据光的折射特点在图中画出折射光线的大致位置，
并用字母θ表示折射角．
考点： 作光的折射光路图．
菁优网版权所有
专题： 作图题；光的折射、光的色散．
分析： 根据折射定律：光从水中斜射入空气时，折射光线和入射光线分居法线两侧，折射角大于入射角．
解答： 解：过入射点作法线，根据折射角大于入射角作出折射光线，θ为折射角．如图所示：
点评： 关于光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入空气，折射角大．即
空气中的光线和法线的夹角总是大的．
三、实验与探究（本题包括2小题，共14分）
20．（7分）（2014•淄博）小亮看到工人利用斜面把货物推到小车上，联想到物理课上学到的知识，提出了以下两个问
题：
①斜面越缓越省力，是不是机械效率高呢？
②对于同一个滑轮组，提升的物体越重，机械效率越高；对于同一个斜面，是不是所推的物体越重，机械效率越高呢？
为了解决以上问题，小亮与几个同学一起用如图所示的装置进行了多次实验探究，记录的部分实验数据如下表：
实验次数 斜面倾角 物重G/N 斜面高度 沿斜面拉 斜面长 有用功 总功 机械效率
h/m 力F/N s/m W有/J W总/J η（%）
① 45° 1 0.7 0.9 1 0.9 77.8
② 30° 1 0.5 0.7 1 0.5 0.7 71.4
③ 30° 2 0.5 1.4 1 1 1.4
（1）表格中缺少2个数据，请补充完整（保留一位小数）．（2）在实验操作过程中，应沿斜面向上 匀速 拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向
左 移动（选填“左”或“右”）．
（3）通过对比实验①②的数据，得出的结论是斜面越缓越省力，机械效率越 小 ．
（4）通过对比实验 ②③ 的数据（选填实验次数），得出的结论是对于同一斜面，机械效率与所拉物体的重力 无
关 ．
考点： 斜面机械效率的测量实验．
菁优网版权所有
专题： 实验题；测量型实验综合题．
分析：
（1）根据W=Gh求出第一组数据中的有用功，根据η= ×100%求出第三组数据中斜面的机械
效率；
（2）物体做匀速直线运动时，受到的力才是平衡力；斜面的倾角指的是木板与水平面的夹角，斜
面倾角变大，就是木板与水平面的夹角变大；
（3）比较①②两组数据得出斜面倾角与拉力、机械效率之间的关系；
（4）要得出斜面机械效率与所拉物体重力之间的关系应控制其它条件不变改变物重，然后分析
数据得出结论．
解答： 解：（1）第一组数据中的有用功：
W有1 =G
1
h
1
=1N×0.7m=0.7J；
第三组数据中斜面的机械效率：
η = ×100%= ×100%≈71.4%；
3
（2）只有物体做匀速直线运动时，弹簧测力计的示数和拉力的大小相等；
斜面的倾角靠长木板下面的木块左右移动来改变，木块向左移动倾角变大，木块向右移动倾角
变小；
（3）由①②两组数据可知，斜面倾斜角不同，所用拉力不同，其机械效率也不同，说明当其它条
件一定时，斜面越缓越省力，机械效率越小；
（4）要得出斜面机械效率与所拉物体重力之间的关系应控制其它条件不变改变物重，表格中
②③两组数据符合；
由②③两组数据可知，其它条件相同时改变物体的重力，斜面的机械效率不变，故可得结论：对
于同一斜面，机械效率与所拉物体的重力无关．
故答案为：
（1）0.7；71.4；
（2）匀速；左；
（3）小；
（4）②③；无关．
点评： 本题考查了功和机械效率的计算以及实验的注意事项等，利用好控制变量法是解题的关键．
21．（7分）（2014•淄博）夏日夜晚，蚊子的叫声令人难以入眠．小强根据蚊子在夜间具有趋光性的特点，自制灭蚊灯，
他用窗纱做成灯罩罩住小灯泡，在灯罩上涂粘胶，当小灯泡发光时，飞来的蚊子就会被粘住．
小强欲测量小灯泡的额定功率，观察小灯泡的额定电压为3.8V．
（1）请在图1中画出导线，完成电路连接．（2）连接电路，开关应 断开 ，滑片应置于滑动变阻器的 左 端（选填“左”或“右”）．
（3）闭合开关后，灯泡不亮，电压表有示数，且接近电源电压，电流表指针几乎不动，产生这一现象的原因可能是 灯
座断路或灯泡接触不良 ．
（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为额定电压，此时电流表的示数如图2示数，算
出小灯泡的额定功率为 1.9W ．
考点： 电功率的测量．
菁优网版权所有
专题： 实验题；测量型实验综合题．
分析： （1）由灯泡额定电压确定电压表量程．
根据电路图中滑动变阻器选择右下端接线柱，任意选择上边的一个接线柱即可．
从电源正极开始，按照电流方向，依次串联各元件，最后把电压表并联在灯泡两端，注意电
压表和电流表正极接线柱．
（2）为了保护电路，连接电路，开关应断开，闭合开关前，滑片处于最大阻值处．
（3）灯泡完好，灯泡不亮可能是灯座断路或灯座以外的地方断路或灯座短路，灯座断路时，
电路断路，电路中没有电流，电流表无示数，电压表串联联在电路中，电压表测量电源电压．
（4）灯泡在额定电压2.5V时的功率为额定功率．
电流表读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．
知道电压和电流，根据P=UI计算功率．
解答： 解：（1）灯泡的额定电压为3.8V，电压表选择0～15V量程．电流从正接线柱流入，从负接线
柱流出，
电路图中滑动变阻器选择右下端接线柱，任意选择上边的一个接线柱即可．如图：
（2）为了保护电路，连接电路，开关应断开，闭合开关前，滑片处于最大阻值处．
（3）灯泡不亮，电流表无示数，电路断路，电压表有示数，电压表并联的电路断路，灯泡完
好，所以可能是灯座断路或接触不良等．
（4）灯泡在额定电压3.8时正常工作，电流表选择0～0.6A量程，每一个大格代表0.2A，每
一个小格代表0.02A，电流为0.5A，
P=UI=3.8V×0.5A=1.9W．
故答案为：（1）如上图；（2）断开；左；（3）灯座断路或灯泡接触不良；（4）1.9W．
点评： 本题考查了滑动变阻器的使用、电流表读数、故障问题分析、测灯泡额定功率的方法等．这
些知识点是伏安法测功率中最常见的内容，一定要掌握．四、分析与计算（本题包括2个小题，共14分）
22．（7分）（2014•淄博）汽车已进入千家万户，给人们的出行带来方便，为了防止交通事故的发生，要加大交通法规的
宣传力度，增强人们的交通安全意识．下面几个问题与交通安全紧密相关，请同学们帮助解决．
（1）司机驾驶大货车在公路上行驶，看到如图所示的交通标志牌，在遵守交通规则的前提下，从此标志牌处到达淄博，
所用的时间最少是多少？
（2）假如大货车在途中以60kW的功率匀速直线行驶了10min，发动机提供的牵引力为3×103N，那么大货车在这
10min内是否超速？
（3）按照规定，车辆对地面的压强不得超过7×105Pa，该车为自重4.8t的6轮大货车，如果每个车轮与路面的接触面积
为0.04m2，该车最多可以装载多少吨货物？（g=10N/kg）
考点： 速度公式及其应用；压强的大小及其计算；功率计算公式的应用．
菁优网版权所有
专题： 长度、时间、速度；压强、液体的压强；功、功率、机械效率．
分析：
（1）由标志牌读出行驶路程和行驶速度，根据v= 求出时间．
（2）已知的条件有：牵引力的大小以及发动机的额定功率，根据功率的推导式：P= = =Fv求
速度，然后与限速值比较出．
根据W=Pt即可求出汽车所做的功；可由
物体做匀速直线运动时，处于平衡状态，受到平衡力的作用，根据平衡力的大小相等、方向相反
即可得出牵引力的大小；
（3）如果要求该车运行时不超过规定的行业标准，首先要求出6个车轮与地面的接触面所承受
的压力，再求出6个车轮与地面的接触面所承受的物体质量，即可求出汽车最多装多少吨货
物．
解答： 解：（1）标志牌中“大车 60”是大车的限速牌，表示在此路段上的最大行驶速度为
v=60km/h；“淄博90km”表示 从此处到淄博的路程为s=90km，
由v= 得：从看到这块标志牌的地方到到达北京最快的时间：
t= = =1.5h．
（2）由P= = =Fv得：
v′= = =20m/s=72km/h＞60km/h，
∴大货车在这10min内是超速的．
（3）车辆对地面的最大压力F压=pS=7×105Pa×0.04m2×6=1.68×105N
∵G总=F压=1.68×105N，
∴m总= = =1.68×104kg，
则汽车最多装货质量m货=m总 ﹣m车=1.68×104kg﹣4.8×103kg=1.2×104kg=12t．
答：（1）从此标志牌处到达淄博，所用的时间最少是1.5h．
（2）大货车在这10min内是超速．
（3）该车最多可以装载12吨货物．
点评： 此题主要考查的是学生对速度、功率和压强公式的理解和掌握，读懂标志牌的含义是解决此题
的关键，会联想到与速度有关的公式，即：P=FV．
23．（7分）（2014•淄博）小明买了一把电水壶，其样式和铭牌如下：
型号 HX﹣201306
额定电压 220V
频率 50Hz
额定功率 2000W容量 2L
（1）关于电水壶安全使用的注意事项，下列说法不正确的是 D
A．注水时，水位不超过电水壶的最高水位线
B．要使用三孔插座
C．电水壶工作时，身体不可靠近壶嘴
D．为了清洁卫生，把壶身和底座放进清水中清洗
（2）小明向壶中加入2kg水，电水壶在正常工作时将水烧至沸腾用了7min（1标准大气压下），已知水的初温为20℃，
求：
①电水壶的电阻？
②水吸收的热量？
③电水壶烧水的热效率？
考点： 电功与热量的综合计算；安全用电原则．
菁优网版权所有
专题： 电与热、生活用电．
分析： （1）根据安全用电原则分析答题；
（2）①由电水壶的铭牌可知，额定电压220V，额定功率2000W，根据R= 可求出电阻；
②由电水壶的铭牌可知，水的质量为2kg，又知初温为20℃，末温为100℃，可直接利用热量计
算公式Q吸=cm（t﹣t
0
）求出水吸收的热量；
③已知电水壶的功率2000W，工作时间7min，根据W=Pt可求出消耗的电能，然后根据η=
可求出电水壶烧水过程中的热效率．
解答： 解：（1）A、超出最高水位线，沸腾时水容易溢出发生短路或触电事故，故A正确；
B、电水壶应使用接地的三线插座，故B正确；
C、电水壶工作时，身体不可靠近壶嘴，以免烫伤，故C正确；
D、壶身和底座被弄脏时，放进清水中清洗，容易造成短路，发生危险，故D错误．
（2）①电水壶正常工作时的电阻是：
R= = =24.2Ω；
②水吸收的热量：
Q吸=cm（t﹣t
0
）=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×105J；
③将水烧开消耗的电能：
W=Pt=2000W×7×60S=8.4×105J，
电水壶烧水过程中的热效率：
η= = =80%．
答：（1）D；
（2）①电水壶正常工作时，它的电阻是24.2Ω；
②将水烧开，水最少需要吸收的热量是6.72×105J；
③电水壶烧水过程中的热效率是80%．
点评： 本题是一道电学与热学的综合应用题．考查了热量和电功的计算，与生活相连，使学生觉得学
了物理有用，注意用公式W=Pt计算时的单位要配套．
