2013 年山东省淄博市中考物理试卷
一、选择题（本题包括15个小题，每题2分，共30分．每小题只有一个选择符合
题意）
1．（2分）下列描述物体运动快慢的成语中，与物理学描述运动快慢的方法相近的
是（ ）
A．一日千里B．大步流星C．风驰电掣D．迅雷不及掩耳

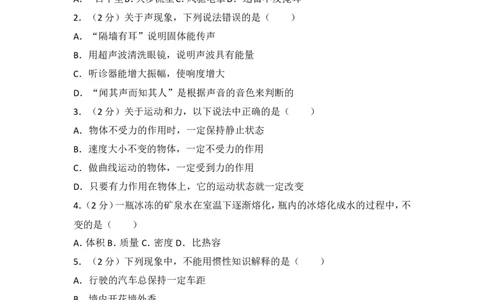

2．（2分）关于声现象，下列说法错误的是（ ）
A．“隔墙有耳”说明固体能传声
B．用超声波清洗眼镜，说明声波具有能量
C．听诊器能增大振幅，使响度增大
D．“闻其声而知其人”是根据声音的音色来判断的
3．（2分）关于运动和力，以下说法中正确的是（ ）
A．物体不受力的作用时，一定保持静止状态
B．速度大小不变的物体，一定不受力的作用
C．做曲线运动的物体，一定受到力的作用
D．只要有力作用在物体上，它的运动状态就一定改变
4．（2分）一瓶冰冻的矿泉水在室温下逐渐熔化，瓶内的冰熔化成水的过程中，不
变的是（ ）
A．体积B．质量 C．密度D．比热容
5．（2分）下列现象中，不能用惯性知识解释的是（ ）
A．行驶的汽车总保持一定车距
B．墙内开花墙外香
C．推出的铅球离开手后继续向前运动
D．拍打衣服使灰尘掉落
6．（2分）关于人类活动对环境的影响，下列说法正确的是（ ）
A．电磁波应用很广泛，但也会危害人体健康
B．高速公路上的隔声板是在声源处减弱噪声
C．建筑物的玻璃幕墙美观大方，不会形成任何污染
第1页（共23页）D．使用一次能源不会造成空气污染
7．（2分）2013年1月，中国研制的大型运输机“远﹣﹣20”首飞成功，飞机满载
时的总质量为220t，是中国航空工业的一次重大突破，下列说法正确的是（ ）
A．飞机满载时受到的重力为220t
B．飞机匀速上升过程中，机械能保持不变
C．飞机上升过程中，受到空气的浮力逐渐增大
D．飞机飞行时，机翼上下表面受到的大气压强不同
8．（2分）关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
B．物体内能增加时，温度不一定升高
C．汽油机的做功冲程把机械能转化为内能
D．温度高的物体含有的热量比温度低的物体多

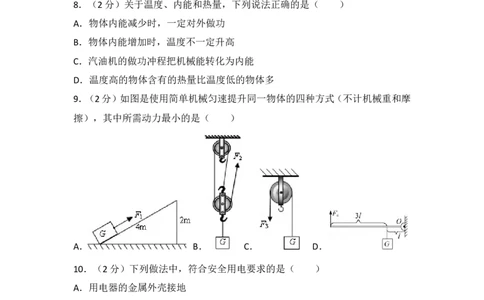

9．（2分）如图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩
擦），其中所需动力最小的是（ ）
A． B． C． D．
10．（2分）下列做法中，符合安全用电要求的是（ ）
A．用电器的金属外壳接地
B．修理家庭电路时没有断开总开关
C．电灯的开关接在零线和灯泡之间
D．在家庭电路中，保险丝熔断后用铜丝代替
11．（2分）关于电与磁的有关知识，正确的是（ ）
A．奥斯特实验表明了磁能生电
B．电动机是利用电磁感应现象工作的
C．发电机是将电能转化为机械能的装置
第2页（共23页）D．电磁铁磁性的强弱可以通过调节电流的大小来控制
12．（2分）如图所示，当开关闭合后，下列说法中正确的是（ ）
A．螺线管的下端是S极
B．小磁针将转动，静止后N极向下
C．小磁针将转动，静止后S极向下
D．当滑动变阻器的划片向右滑动时，螺线管的磁性增强
13．（2分）关于能源、材料、信息的说法正确的是（ ）
A．核电站是利用化学能来发电的
B．磁卡和VCD光碟都应用了磁性材料
C．光波、电磁波、超声波都可以在真空中传播
D．无线电广播、卫星电视、移动电话都是靠电磁波传递信息的
14．（2分）人类在探索自然规律的过程中，总结许多科学研究方法．如控制变量
法、实验推理法、理想模型法、等效替代法等．下列过程中运用了“实验推理法”
的是（ ）
A．牛顿第一定律的得出
B．将撬棒、剪刀等抽象为杠杆
C．用总电阻替代各分电阻
D．探究滑动摩擦力的大小与什么因素有关
15．（2分）如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑
动时，（ ）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变小，电压表示数变大，灯泡变亮
第3页（共23页）C．灯泡的实际功率减小
D．灯泡的实际功率增大
二、理解与应用（本题包括4个小题，共12分）
16．（4分）夏天，市场上的海鲜周围通常要放一些冰块，这是因为冰熔化时
，温度 ，从而使海鲜保持较低的温度．在高山上，开水不烫手，鸡蛋煮不熟，
是因为海拔越高大气压越 ，使水的沸点 100℃．
17．（3分）托盘天平是测量 的工具，使用前应将天平放在水平桌面上，游
码移动到标尺的 刻度线处，然后调节平衡螺母，使天平平衡，测得某金属
块的质量为5.4g，体积为2cm3，这种金属的密度是 kg/m3．
18．（3分）用热水袋取暖是利用 的方法改变物体的内能；汽车发动机用水
作冷却剂，是利用了水的 较大的性质；一辆汽车的水箱中10kg水，如果这
些水的温度升高了50℃，则水吸收的热量是 J．【C =4.2×103J/kg•℃】．
水
19．（2分）如图所示，水平桌面上有一个静止的水杯．请在图中画出水杯的受力
示意图．
三、实验与探究（本题包括2个小题，共14分）
20．（7分）小强用光具座、凸透镜、蜡烛、光屏等器材探究凸透镜成实像的规律．
（1）探究前，小强让一束平行于透镜主轴的光射向凸透镜．在光屏上形成一个最
小、最亮的光斑（如图所示），由图1可知，凸透镜对光有 作用，该凸透镜
的焦距是 cm．
（2）探究时，小强依次改变蜡烛的位置，移动光屏找到清晰的像，记录了下表所示
的数据．
实验次 1 2 3 4 5 6 7
数
第4页（共23页）物距/ 5 4 3 3 2 2 1
cm 0 0 5 0 5 0 5
像距/ 1 1 1 1 1 2 3
cm 2. 3. 4 5 6. 0 0
5 3 7
由上表可知，第3次实验中，凸透镜所成的像为倒立、 的实像，第7次成
的像比第6次成的像 （选填“大”或“小”）．实验进行一段时间后蜡烛
变短了，要使蜡烛的像仍在光屏中心，应将光屏向 移动．
（3）探究后，小强总结了凸透镜成实像的规律．图2中，烛焰在光屏上成了一个清
晰的像，小强正确判断出了这是倒立、 的实像；如果保持蜡烛和光屏的位
置不变，只移动中间的凸透镜可使光屏上再次出现一个清晰的像，则应向
移动凸透镜．
21．（7分）小娟利用图1所示的器材测量小灯泡的电阻，已知小灯泡的额定电压
为2.5V．
（1）请用笔画线代替导线将电压表正确接入电路．
（2）闭合开关前，滑动变阻器的滑片应调到 （选填“左”或“右”）端，电
路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移
动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡 （选
填“断路”或“短路”）．
（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象
（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是 Ω，当小灯
泡两端的电压为1V时，小灯泡的电阻是 Ω，进一步分析图象可以发现小
灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而 （选填“增
大”或“减小”）．
第5页（共23页）四、分析与计算（本题包括2个小题，共14分）
22．（8分）中国第一艘航母﹣﹣辽宁舰于2012年9月正式服役．该舰长304m、宽
70.5m，满载时排水量67500t，最高航速60km/h．已知海水的密度为1.0×103
kg/m3，g取10N/kg．求：
（1）满载时该舰受到的浮力；
（2）海面下7m处的舰体受到海水的压强；
（3）辽宁舰在执行任务时，以40km/h的速度匀速航行5h，若航行时的阻力为
1.5×107 N，则这一过程中动力所做的功是多少？
23．（6分）如图所示的是一种太阳能路灯的电路示意图，光控开关S白天与a点
接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电，太阳能
电池板在晴天时每天可接收太阳能7.5kW•h，能使“12V、30W”的一盏路灯正常
工作5天（路灯平均每天工作10h），求：
（1）路灯正常工作时的电阻；
（2）正常工作时每盏灯每天消耗的电能；
（3）太阳能电池板把光能转化为电能的效率．
第6页（共23页）2013 年山东省淄博市中考物理试卷
参考答案与试题解析
一、选择题（本题包括15个小题，每题2分，共30分．每小题只有一个选择符合
题意）
1．（2分）下列描述物体运动快慢的成语中，与物理学描述运动快慢的方法相近的
是（ ）
A．一日千里B．大步流星C．风驰电掣D．迅雷不及掩耳
【分析】速度是描述物体运动快慢的物理量．运动物体在单位时间通过的路程叫
速度．明确每个成语的含义，然后确定符合题意的选项．
【解答】解：
A、“一日千里”指马跑得很快，一天能跑一千里，符合“单位时间通过的路程”
的条件．故A符合题意；
B、“大步流星”形容步子跨得大，走得快．不符合“单位时间通过的路程”的条
件．故B不符合题意；
C、“风驰电掣”形容非常迅速，像风吹电闪一样．不符合“单位时间通过的路
程”的条件．故C不符合题意；
D、“迅雷不及掩耳”雷声来得非常快，连捂耳朵都来不及．比喻来势凶猛，使人
来不及防备．不符合“单位时间通过的路程”的条件．故D不符合题意．
故选：A．
2．（2分）关于声现象，下列说法错误的是（ ）
A．“隔墙有耳”说明固体能传声
B．用超声波清洗眼镜，说明声波具有能量
C．听诊器能增大振幅，使响度增大
D．“闻其声而知其人”是根据声音的音色来判断的
【分析】①声音的传播需要介质，真空不能传声；声音的传播速度与介质种类和温
度有关；
第7页（共23页）②声音能够传递信息，声音能够传递能量；
③听诊器的工作原理就是利用声音在管内空气中集中传播，减小声音的分散，提
高声音的响度，
④不同发声体由于结构、材质不同，音色有所不同．
【解答】解：
A、声音可以在固体中传播，“隔墙有耳”说明固体能传声．此说法正确；
B、声音不仅能够传递信息，还能够传递能量，用超声波清洗眼镜，说明声波具有
能量．此说法正确；
C、听诊器是为了减小声音的分散，从而增大响度，而不是能增大振幅，使响度增
大，此说法错误．
D、“闻其声知其人”说明不同的人音色是不同的．此说法正确．
故选C．
3．（2分）关于运动和力，以下说法中正确的是（ ）
A．物体不受力的作用时，一定保持静止状态
B．速度大小不变的物体，一定不受力的作用
C．做曲线运动的物体，一定受到力的作用
D．只要有力作用在物体上，它的运动状态就一定改变
【分析】物体静止或做匀速直线运动，物体处于平衡状态，运动状态不变，受到平
衡力作用；物体做变速运动，处于非平衡状态，受力不平衡，所受合力不为零．
【解答】解：A、物体不受力的作用时，保持静止或做匀速直线运动，故A错误；
B、速度大小不变的物体，如果运动方向也不变，则物体一定不受力的作用（所受
合力为零），如果物体运动方向发生变化，则物体受到力的作用，故B错误；
C、做曲线运动的物体，速度不断变化，处于非平衡状态，一定受到力的作用，故C
正确；
D、如果作用在物体上的力是平衡力，则物体的运动状态不变，如果是非平衡力，
则物体的运动状态发生改变，故D错误；
故选C．
4．（2分）一瓶冰冻的矿泉水在室温下逐渐熔化，瓶内的冰熔化成水的过程中，不
第8页（共23页）变的是（ ）
A．体积B．质量 C．密度D．比热容
【分析】质量是物质的固有属性，不随物质状态的变化而变化．
【解答】解：一瓶冰冻的矿泉水在室温下逐渐熔化，瓶内的冰熔化成水的过程中，
矿泉水的质量不变，体积变小，密度变大，比热容发生变化；
故选B．
5．（2分）下列现象中，不能用惯性知识解释的是（ ）
A．行驶的汽车总保持一定车距
B．墙内开花墙外香
C．推出的铅球离开手后继续向前运动
D．拍打衣服使灰尘掉落
【分析】一切物体都具有惯性，惯性是物体本身的一种属性，人们在实际生活中利
用惯性为我们服务，也能更好的防止它带来的危害．
【解答】解：A、汽车行驶中如遇刹车，汽车由于惯性不会立即停止，而是滑行一段
距离，如果不保持车距，会发生车祸，这是典型的防止惯性带来危害的例子；
B、墙内开花墙外香，说明了分子在不停的做无规则运动；与惯性无关；
C、因为铅球在手的作用下向前运动，当离开手后，由于惯性，铅球还要保持原来
向前的运动状态，所以会继续向前运动；
D、拍打衣服前，衣服和灰尘一起静止，当拍打时，衣服运动，灰尘由于惯性还要保
持原来的静止状态，所以灰尘从衣服上掉下来．
故选B．
6．（2分）关于人类活动对环境的影响，下列说法正确的是（ ）
A．电磁波应用很广泛，但也会危害人体健康
B．高速公路上的隔声板是在声源处减弱噪声
C．建筑物的玻璃幕墙美观大方，不会形成任何污染
D．使用一次能源不会造成空气污染
【分析】A、电磁波使用不当会对人体造成危害；
B、隔音板是在噪声传播过程中减弱噪声的；
第9页（共23页）C、光照在玻璃上发生镜面反射，会造成光污染；
D、使用一次能源可能会造成环境污染．
【解答】解：A、电磁波应用很广泛，但也会危害人体健康，故A正确；
B、高速公路上的隔声板是在声音的传播过程中减弱噪声，故B错误；
C、建筑物的玻璃幕墙美观大方，但会形成光污染，故C错误；
D、使用一次能源可能会对空气造成污染，如利用煤会造成空气污染，故D错误；
故选A．
7．（2分）2013年1月，中国研制的大型运输机“远﹣﹣20”首飞成功，飞机满载
时的总质量为220t，是中国航空工业的一次重大突破，下列说法正确的是（ ）
A．飞机满载时受到的重力为220t
B．飞机匀速上升过程中，机械能保持不变
C．飞机上升过程中，受到空气的浮力逐渐增大
D．飞机飞行时，机翼上下表面受到的大气压强不同
【分析】（1）根据G=mg求出重力；
（2）动能和势能统称为机械能；
（3）根据F =ρ gV 分析浮力的变化；
浮 空 排
（4）流速越快的位置压强越小．
【解答】解：A、飞机满载时受到的重力：G=mg=2.2×105kg×10N/kg=2.2×106N，故
A错误；
B、飞机匀速上升过程中，质量不变、速度不变，但是高度升高，所以重力势能增大
机械能增大，故B错误；
C、飞机上升过程中，空气密度越来越小，根据F =ρ gV 可知，V 不变，所以它
浮 空 排 排
受到空气的浮力逐渐减小，故C错误；
D、飞机飞行时，机翼上方比下方的空气流动速度快，所以机翼上方的压强小于下
方的压强，故D正确．
故选：D．
8．（2分）关于温度、内能和热量，下列说法正确的是（ ）
A．物体内能减少时，一定对外做功
第10页（共23页）B．物体内能增加时，温度不一定升高
C．汽油机的做功冲程把机械能转化为内能
D．温度高的物体含有的热量比温度低的物体多
【分析】（1）改变物体内能的两种方式：做功和热传递；做功可以改变内能，物体
吸收热量或放出热量也可以改变物体的内能；
（2）内能与物体的质量、温度、状态有关；
（3）在汽油机的四个冲程中，压缩冲程将机械能转化为内能；做功冲程将内能转
化为机械能；
（4）热量是指在热传递过程中传递能量的多少，不可以说含有多少热量．
【解答】解：A、物体内能减少时，可能放出了热量，也可能对外做了功，故A错误；
B、物体内能增加时，温度可能不变，如冰熔化，吸热内能增加，但温度不变；故B
正确；
C、汽油机的做功冲程将内能转化为机械能；故C错误；
D、由于热量是个过程量，所以不能说物体含有多少热量．故D错误．
故选B．
9．（2分）如图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩
擦），其中所需动力最小的是（ ）
A． B． C． D．
【分析】A、不计机械重和摩擦，则用机械做的功等于直接用手做的功．
B、根据滑轮组的省力特点进行判断；
C、根据动滑轮的省力特点进行分析；
D、根据杠杆的平衡条件进行分析．
【解答】解：
第11页（共23页）不计机械重和摩擦，
A、由图知，F ×4m=G×2m，所以F = ；
1 1
B、滑轮组由三段绳子承担，所以F = ；
2
C、由图知，是动滑轮，物体挂在自由端，所以F =2G；
3
D、根据杠杆的平衡条件：F ×（L+3L）=G×L，所以F = ．
4 4
由以上分析得D最省力．
故选D．
10．（2分）下列做法中，符合安全用电要求的是（ ）
A．用电器的金属外壳接地
B．修理家庭电路时没有断开总开关
C．电灯的开关接在零线和灯泡之间
D．在家庭电路中，保险丝熔断后用铜丝代替
【分析】（1）带有金属外壳的家用电器时，都要使用三孔插座，避免外壳带电发生
触电事故．
（2）进行家电维修时，需先切断电源，再维修．
（3）开关的接法：火线首先进开关，再入灯泡．
（4）保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采
用电阻率大，熔点较低的材料制作．
【解答】解：A、家用电器的金属外壳要与大地相连，若金属外壳带电，电流会通过
导线导入大地，符合安全用电的要求；
B、家电维修时，需先切断电源，再维修，不符合安全用电的要求；
C、开关要接在火线和灯泡之间，不符合安全用电的要求；
D、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替
保险丝，不能在电流过大时，自动切断电路，不符合安全用电的要求；
故选A．
11．（2分）关于电与磁的有关知识，正确的是（ ）
第12页（共23页）A．奥斯特实验表明了磁能生电
B．电动机是利用电磁感应现象工作的
C．发电机是将电能转化为机械能的装置
D．电磁铁磁性的强弱可以通过调节电流的大小来控制
【分析】（1）奥斯特实验证明电流周围存在磁场；
（2）电动机是根据通电导体在磁场中受到力的作用的原理制成的；
（3）发电机工作时消耗机械能得到电能；
（4）电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．
【解答】解：A、奥斯特实验证明电流周围存在磁场，故A错误；
B、电动机是根据通电导体在磁场中受到力的作用来工作的，故B错误；
C、发电机是将机械能转化为电能的装置，故C错误；
D、电磁铁的磁性强弱可以通过改变电流大小来控制，故D正确．
故选D．
12．（2分）如图所示，当开关闭合后，下列说法中正确的是（ ）
A．螺线管的下端是S极
B．小磁针将转动，静止后N极向下
C．小磁针将转动，静止后S极向下
D．当滑动变阻器的划片向右滑动时，螺线管的磁性增强
【分析】（1）螺线管的N、S极通过安培定则进行判断，用右手握住螺线管，四指指
向电流的方向，大拇指所指的方向是电磁铁的N极．
（2）电磁铁周围的小磁针的N极和S极，根据同名磁极相互排斥，异名磁极相互
吸引进行判断．
（3）电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯．在电流和铁
芯一定时，线圈的匝数越多，电磁铁磁性越强；在线圈和铁芯一定时，电流越大，
电磁铁磁性越强；在线圈和电流一定时，有铁芯时电磁铁磁性越强．
第13页（共23页）由滑片的移动可知滑动变阻器接入电阻的变化，则由欧姆定律可得出线圈中电流
的变化，最后判断出螺线管磁性强弱的变化．
【解答】解：
A、从图可知，电流从螺线管的上端流入，下端流出，根据安培定则可知，螺线管下
端是N极，上端是S极，所以A说法错误，不符合题意．
BC、由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针静止时下端是N极，
上端是S极，因此小磁针将转动，静止后N极向下，所以B说法正确，符合题意；C
说法错误，不符合题意．
D、当滑动变阻器的滑片向右端移动时，滑动变阻器接入电阻增大，则由欧姆定律
I= 可得电路中电流变小，则通电螺线管的磁性将减弱，所以D说法错误，不符合
题意．
故选B．
13．（2分）关于能源、材料、信息的说法正确的是（ ）
A．核电站是利用化学能来发电的
B．磁卡和VCD光碟都应用了磁性材料
C．光波、电磁波、超声波都可以在真空中传播
D．无线电广播、卫星电视、移动电话都是靠电磁波传递信息的
【分析】①核能在核电站中是通过核裂变的形式释放出来的，与化学能不同；
②磁卡是利用磁性材料制成的，VCD光碟是光学存储介质；
③超声波属于声波，是不能在真空中传播的；
④电磁波是人在传递信息最主要的介质，应用在众多的通讯领域．
【解答】解：
A、目前核能发电的能量来自核反应堆中可裂变材料（核燃料）进行裂变反应所释
放的裂变能，属于核能，不是化学能．此选项错误；
B、磁卡是利用磁性材料来存储信息的元件，VCD光碟是近代发展起来不同于磁
性载体的光学存储介质．此选项错误；
C、超声波不能在真空中传播，光波、电磁波可以在真空间传播．此选项错误；
D、无线电广播、卫星电视、移动电话都是靠电磁波传递信息的．此选项正确．
第14页（共23页）故选D．
14．（2分）人类在探索自然规律的过程中，总结许多科学研究方法．如控制变量
法、实验推理法、理想模型法、等效替代法等．下列过程中运用了“实验推理法”
的是（ ）
A．牛顿第一定律的得出
B．将撬棒、剪刀等抽象为杠杆
C．用总电阻替代各分电阻
D．探究滑动摩擦力的大小与什么因素有关
【分析】明确每个选项中物理规律的发现过程所采用的方法，就能确定符合题意
的选项．
【解答】解：
A、牛顿第一定律的得出是在实验的基础上，概括推理得出的．此选项符合题意；
B、将撬棒、剪刀抽象为杠杆，采用的是模型法．此选项不符合题意；
C、用总电阻代替个分电阻，采用的是等效法．此选项不符合题意；
D、探究滑动摩擦力的大小与什么因素有关，采用的是控制变量法．此选项不符合
题意．
故选A．
15．（2分）如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑
动时，（ ）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变小，电压表示数变大，灯泡变亮
C．灯泡的实际功率减小
D．灯泡的实际功率增大
【分析】由图可知灯泡及滑动变阻器串联，电流表测量电路电流，电压表测量灯泡
第15页（共23页）两端电压；
当滑片右移时，可知滑动变阻器接入电阻的变化，由欧姆定律可得出电路中电流
的变化及灯泡两端的电压变化；再根据P=UI可知灯泡实际功率的变化．
【解答】解：当滑片右移时，滑动变阻器接入电阻增大，故由欧姆定律可得电路中
电流减小，即电流表示数变小；由U=IR可知，灯泡两端电压减小，即电压表示数
减小
由P=UI可知，灯泡的实际功率减小，故灯泡变暗．
故选C．
二、理解与应用（本题包括4个小题，共12分）
16．（4分）夏天，市场上的海鲜周围通常要放一些冰块，这是因为冰熔化时 吸
热 ，温度 不变 ，从而使海鲜保持较低的温度．在高山上，开水不烫手，鸡蛋
煮不熟，是因为海拔越高大气压越 低 ，使水的沸点 小于 100℃．
【分析】（1）晶体的特点：在熔化过程中不断吸收热量，但是温度保持不变，这个
温度就是晶体的熔点；
（2）液体的沸点与气压有关，气压越高，沸点越高，气压越低，沸点越低．
【解答】解：（1）冰是晶体，在海鲜的周围铺一层碎冰块，这样冰块在熔化时吸热但
温度保持不变，具有制冷作用，所以能起到保鲜的作用．
（2）高山上，海拔较高，水的沸点随高度增加而降低，小于100℃．
故答案为：吸热；不变；低；小于．
17．（3分）托盘天平是测量 质量 的工具，使用前应将天平放在水平桌面上，
游码移动到标尺的 0 刻度线处，然后调节平衡螺母，使天平平衡，测得某金属
块的质量为5.4g，体积为2cm3，这种金属的密度是 2. 7 × 1 0 3 kg/m3．
【分析】（1）天平是测量质量的仪器；
（2）天平的调节：把天平放在水平桌面上，游码拨到标尺左端的零刻度线处，再调
节平衡螺母，直到指针指在分度盘的中线处，指针左偏右调；物体的质量等于砝
码质量加上游码对应的刻度值；
（3）根据ρ= 求出密度．
第16页（共23页）【解答】解：（1）托盘天平是测量质量的工具．
（2）在实验中先调节好天平，把托盘天平放在水平桌面上，将游码放在标尺的零
刻度线处，发现指针偏向分度盘的右侧，此时应该把平衡螺母向左调节，直到横
梁平衡；金属块的质量是m=5.4g；体积V=2cm3，
（3）金属块的密度：ρ= = =2.7g/cm3=2.7×103kg/m3．
故答案为：质量；0；2.7×103．
18．（3分）用热水袋取暖是利用 热传递 的方法改变物体的内能；汽车发动机
用水作冷却剂，是利用了水的 比热容 较大的性质；一辆汽车的水箱中10kg水
如果这些水的温度升高了 50℃，则水吸收的热量是 2. 1 × 1 0 6 J．【C
水
=4.2×103J/kg•℃】．
【分析】①改变内能的方法：一是做功，对物体做功（克服摩擦做功、压缩气体做
功），物体内能会增加；物体对外做功，物体内能会减少；二是热传递．
②因为水的比热容大，和同样质量的其它物质相比，升高相同的温度，水从发动
机吸热多；
③知道水的比热容、水的质量和温度的升高值，利用吸热公式求解．
【解答】解：
①用热水袋取暖，是人从热水袋吸收热量、温度升高，是通过热传递改变内能的；
②因为水的比热容大，和质量相同的其它物质相比，升高相同的温度，水吸热多；
汽车发动机用水作冷却剂就是利用水的这个特性；
③Q =cm△t=4.2×103J/（kg•℃）×10kg×50℃=2.1×106J
吸
故答案为：热传递；比热容；2.1×106．
19．（2分）如图所示，水平桌面上有一个静止的水杯．请在图中画出水杯的受力
示意图．
第17页（共23页）【分析】水杯受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支
持力的方向是竖直向上．
【解答】解：水杯受到两个力：重力G和支持力F，因水杯静止不动，此时二力为一
对平衡力．如图所示：
三、实验与探究（本题包括2个小题，共14分）
20．（7分）小强用光具座、凸透镜、蜡烛、光屏等器材探究凸透镜成实像的规律．
（1）探究前，小强让一束平行于透镜主轴的光射向凸透镜．在光屏上形成一个最
小、最亮的光斑（如图所示），由图1可知，凸透镜对光有 会聚 作用，该凸透镜
的焦距是 10.0 cm．
（2）探究时，小强依次改变蜡烛的位置，移动光屏找到清晰的像，记录了下表所示
的数据．
实验次 1 2 3 4 5 6 7
数
物距/ 5 4 3 3 2 2 1
cm 0 0 5 0 5 0 5
像距/ 1 1 1 1 1 2 3
cm 2. 3. 4 5 6. 0 0
5 3 7
由上表可知，第3次实验中，凸透镜所成的像为倒立、 缩小 的实像，第7次成
的像比第6次成的像 大 （选填“大”或“小”）．实验进行一段时间后蜡烛
变短了，要使蜡烛的像仍在光屏中心，应将光屏向 上 移动．
第18页（共23页）（3）探究后，小强总结了凸透镜成实像的规律．图2中，烛焰在光屏上成了一个清
晰的像，小强正确判断出了这是倒立、 放大 的实像；如果保持蜡烛和光屏的
位置不变，只移动中间的凸透镜可使光屏上再次出现一个清晰的像，则应向 右
移动凸透镜．
【分析】（1）凸透镜对光线有会聚作用．根据焦距的概念得出焦距的大小．
（2）根据物距和焦距、像距和焦距判断凸透镜成像情况：u＞2f，成倒立、缩小的实
像，2f＞v＞f．凸透镜成实像时，物近像远像变大．
探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直
线上，三者的中心大致在同一高度，像才能呈在光屏的中心．
（3）凸透镜成实像时，根据物距和像距的关系，能判断凸透镜的成像情况：
物距大于像距，成倒立、缩小的实像；
物距等于像距，成倒立、等大的实像；
物距小于像距，成倒立、放大的实像．
【解答】解：（1）由图知，凸透镜对光线有会聚作用．最小、最亮的光斑即为凸透镜
的焦点，所以焦距f=40.0cm﹣30.0cm=10.0cm．
（2）由上表可知，第3次实验中，u＞2f，故凸透镜所成的像为倒立、缩小的实像，
由凸透镜成像规律可知，第7次成的像是倒立放大的实像，第6次成的像是倒立
等大的实像，所以第7次成的像比第6次成的像大；
根据光线过光心不改变方向．蜡烛变短了，要使像成在光屏的中央位置，光屏向
上移动．
（3）如图，物距小于像距，成倒立、放大的实像；当蜡烛和光屏的位置不变时，只移
动中间的凸透镜，要使光屏上再次出现一个明亮清晰的像，可以向右移动凸透镜
物距等于像距，成倒立、等大的实像；物距大于像距，成倒立、缩小的实像．
故答案为：（1）会聚；10.0；（2）缩小；大；上；（3）放大；右．
第19页（共23页）21．（7分）小娟利用图1所示的器材测量小灯泡的电阻，已知小灯泡的额定电压
为2.5V．
（1）请用笔画线代替导线将电压表正确接入电路．
（2）闭合开关前，滑动变阻器的滑片应调到 左 （选填“左”或“右”）端，电
路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移
动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡 短路
（选填“断路”或“短路”）．
（3）故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象
（如图所示）．由图象（图2）可知，小灯泡正常工作时的电阻是 8. 3 Ω，当小灯
泡两端的电压为1V时，小灯泡的电阻是 5 Ω，进一步分析图象可以发现小灯
泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而 增大 （选填“增
大”或“减小”）．
【分析】（1）根据灯泡的额定电压确定电压表量程，电压表并联在灯泡两端．
（2）连接电路时开关要断开，滑动变阻器接入电路的阻值应为滑动变阻器的最大
阻值．
常见的电路故障有断路与短路两种，根据电路故障现象分析电路故障原因．
（3）由图象找出不同电压下的电流值，根据欧姆定律求出灯泡电阻，比较阻值即
可得出灯泡电阻随温度的升高而增大，灯泡电阻不是定值．
【解答】解：（1）∵小灯泡的额定电压为2.5V，
∴电压表选0～3V量程，并联在灯泡两端，如图所示；
第20页（共23页）（2）连接电路时开关应断开，由电路图知，滑动变阻器的滑片应放在左端，此时滑
动变阻器接入电路的阻值最大．
因为电流表有示数，说明电路是通路，但电压表无示数，则应与电压表并联的灯
泡短路引起的；
（3）由图象可知：小灯泡正常工作时，即两端的电压为 2.5V对应的电流为：
I=0.3A；
则电阻R= = =8.3Ω，
当小灯泡两端的电压为1V时，对应的电流为：I=0.2A；
则电阻R = = =5Ω，
1
根据两组电压和电流计算出的灯丝电阻，相差较大，原因是由于灯泡灯丝电阻随
灯泡温度的升高而增大，灯丝电阻不是一个定值．
故答案为：（1）图略；
（2）左；短路；
（3）8.3；5；增大．
四、分析与计算（本题包括2个小题，共14分）
22．（8分）中国第一艘航母﹣﹣辽宁舰于2012年9月正式服役．该舰长304m、宽
70.5m，满载时排水量67500t，最高航速60km/h．已知海水的密度为1.0×103
kg/m3，g取10N/kg．求：
（1）满载时该舰受到的浮力；
（2）海面下7m处的舰体受到海水的压强；
（3）辽宁舰在执行任务时，以40km/h的速度匀速航行5h，若航行时的阻力为
1.5×107 N，则这一过程中动力所做的功是多少？
【分析】（1）航空母舰所受的浮力等于满载时的排开水的重力，根据G=mg求出其
大小；
（2）已知航母的吃水深度，由液体压强公式p=ρgh求出海面下7m处的舰体受到
海水的压强；
第21页（共23页）（3）已知辽宁舰行驶的速度和时间，可以得到行驶的路程；因为辽宁舰匀速航行，
所以动力等于海水阻力；已知动力和行驶的路程，利用公式W=Fs计算推动力做
的功．
【解答】解：（1）该航母满载时，受到的浮力：
F =G =m g=67500×1000kg×10N/kg=6.75×108N，
浮 排 排
（2）海面下 7m 处的舰体受到海水的压强 p=ρgh=1.0×103kg/m3×10N/
kg×7m=7×104Pa；
（3）∵v= ，
∴辽宁舰航行的路程：
s=vt=40km/h×5h=200km=2×105m，
因为船匀速行驶，所以F=f=1.5×107N，
船的动力所做的功：
W=Fs=1.5×107N×2×105m=3×1012J．
答：（1）满载时该舰受到的浮力为6.75×108N；
（2）海面下7m处的舰体受到海水的压强为7×104Pa；
（3）则这一过程中动力所做的功是3×1012J．
23．（6分）如图所示的是一种太阳能路灯的电路示意图，光控开关S白天与a点
接触，太阳能电池板给蓄电池充电；晚上与b点接触，蓄电池给路灯供电，太阳能
电池板在晴天时每天可接收太阳能7.5kW•h，能使“12V、30W”的一盏路灯正常
工作5天（路灯平均每天工作10h），求：
（1）路灯正常工作时的电阻；
（2）正常工作时每盏灯每天消耗的电能；
（3）太阳能电池板把光能转化为电能的效率．
第22页（共23页）【分析】（1）已知路灯的额定电压和额定功率，利用公式R= 得到电阻；
（2）已知路灯的额定功率和正常工作时间，利用公式W=Pt得到每天消耗的电能；
（3）已知已知路灯的总工作时间和额定功率，可以得到消耗的电能；已知接收的
太阳能和路灯消耗的电能，利用公式η= 得到转换效率．
【解答】已知：U =12V P =30W=0.03kW t =10h W =7.5kW•h n=5
额 额 0 光
求：（1）R=？（2）W =？（3）η=？
0
解：
（1）∵P= ，
∴路灯的电阻为R= = =4.8Ω；
（2）∵P= ，
∴路灯每天消耗的电能为W =Pt =0.03kW×10h=0.3kW•h；
0 0
（3）路灯5天消耗的电能为W =nW =5×0.3kW•h=1.5kW•h，
电 0
太阳能电池板把光能转化为电能的效率为η= ×100%= ×100%=20%．
答：
（1）路灯的电阻为4.8Ω；
（2）路灯每天消耗的电能为0.3kW•h；
（3）太阳能电池板把光能转化为电能的效率为20%．
第23页（共23页）
