2016年山东省菏泽市中考物理试卷
一、选择题（本题包括12小题，每小题2分，共24分．每小题只有1个选项符合题意，把正确
选项前面的字母在答题卡上涂黑，选对的得2分，多选、错选均不得分）
1．（2分）（2016•菏泽）下列数据中，最接近生活实际的是（ ）
A．一名初中生的质量是50kg
B．一名普通初中生的身高是216cm
C．中学生通常情况下的步行速度可达5m/s
D．成年人的正常体温是39℃

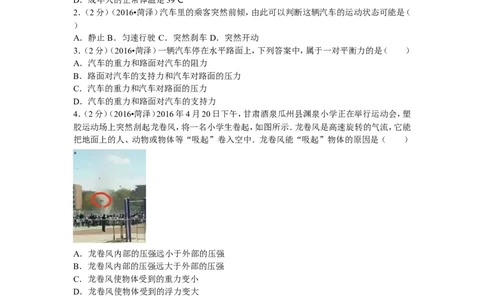

2．（2分）（2016•菏泽）汽车里的乘客突然前倾，由此可以判断这辆汽车的运动状态可能是（
）
A．静止B．匀速行驶 C．突然刹车 D．突然开动
3．（2分）（2016•菏泽）一辆汽车停在水平路面上，下列答案中，属于一对平衡力的是（ ）
A．汽车的重力和路面对汽车的阻力
B．路面对汽车的支持力和汽车对路面的压力
C．汽车的重力和汽车对路面的压力
D．汽车的重力和路面对汽车的支持力
4．（2分）（2016•菏泽）2016年4月20日下午，甘肃酒泉瓜州县渊泉小学正在举行运动会，塑
胶运动场上突然刮起龙卷风，将一名小学生卷起，如图所示．龙卷风是高速旋转的气流，它能
把地面上的人、动物或物体等“吸起”卷入空中．龙卷风能“吸起”物体的原因是（ ）
A．龙卷风内部的压强远小于外部的压强
B．龙卷风内部的压强远大于外部的压强
C．龙卷风使物体受到的重力变小
D．龙卷风使物体受到的浮力变大
5．（2分）（2016•菏泽）下列现象中属于液化现象的是（ ）
A．冬天室外的衣服冻干了
B．屋顶的瓦上结了一层霜
C．冰雪熔化了
D．从冰箱里拿出的冰棒冒“白气”
6．（2分）（2016•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（ ）
第1页（共23页）A． B． C． D．

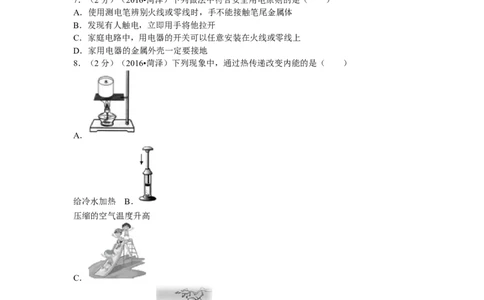

7．（2分）（2016•菏泽）下列做法中符合安全用电原则的是（ ）
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．发现有人触电，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．家用电器的金属外壳一定要接地
8．（2分）（2016•菏泽）下列现象中，通过热传递改变内能的是（ ）
A．
给冷水加热 B．
压缩的空气温度升高
C．
下滑时臀部发热 D．
搓手取暖
9．（2分）（2016•菏泽）李师傅开着一辆洒水车在水平路面上匀速前进，随着水不断的被洒出，
下列物理量不变的是（ ）
A．车厢内水的质量 B．车对路面的压强
C．车厢内水的密度 D．路面给车的摩擦阻力
10．（2分）（2016•菏泽）如图所示的四个实例中，属于增大摩擦的是（ ）
第2页（共23页）A．
给自行车轴加润滑油 B．
自行车轮胎上的花纹
C．
轴承间安装钢柱 D．
气垫船底和水面间的空气垫
11．（2分）（2016•菏泽）用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，
实验电路如图所示．闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁
铁磁性强弱的因素是（ ）
A．线圈匝数B．电流方向 C．电流大小 D．电磁铁极性
12．（2分）（2016•菏泽）人工智能使得人们的生活越来越方便，华人青年王孟秋发明了一款功
能强大的便携式家用“无人相机”，相机内装有多种高科技传感器，底部装有镜头和声呐
（发射超声，同时能接受超声的装置），机身只有240克．你认为向下发射超声的“底部声
呐”可能与下列相机的哪个功能有关（ ）
第3页（共23页）A．用手机控制相机
B．相机能自动悬浮停在合适高度拍摄
C．相机水平位置运动时遇到障碍物会自动避开
D．笑脸抓拍
二、填空题（共5小题，每小题2分，满分10分）
13．（2分）（2016•菏泽）新旧两只鸡蛋放入水中的状态如图所示．两只鸡蛋的体积分别是V 、
A
V ，质量分别是m 、m ，两只鸡蛋受到的浮力分别为：F = ，F =
B A B A B
（已知水的密度为ρ）．

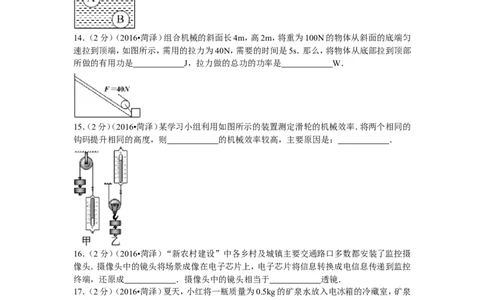

14．（2分）（2016•菏泽）组合机械的斜面长4m，高2m，将重为100N的物体从斜面的底端匀
速拉到顶端，如图所示，需用的拉力为40N，需要的时间是5s．那么，将物体从底部拉到顶部
所做的有用功是 J，拉力做的总功的功率是 W．
15．（2分）（2016•菏泽）某学习小组利用如图所示的装置测定滑轮的机械效率．将两个相同的
钩码提升相同的高度，则 的机械效率较高，主要原因是： ．
16．（2分）（2016•菏泽）“新农村建设”中各乡村及城镇主要交通路口多数都安装了监控摄
像头．摄像头中的镜头将场景成像在电子芯片上，电子芯片将信息转换成电信息传递到监控
终端，还原成 ．摄像头中的镜头相当于 透镜．
17．（2分）（2016•菏泽）夏天，小红将一瓶质量为0.5kg的矿泉水放入电冰箱的冷藏室，矿泉
水的温度由37℃降至7℃，此瓶矿泉水 热量（填“吸收”或“放出”），热量为
J．[水的比热容c=4.2×103J/（kg•℃） ．
]
三、作图与实验题（本题包括4小题，共18分．按题目要求在答题卡相应位置作答）
18．（2分）（2016•菏泽）入射光线AB由空气斜射入水中，请作出反射光线和折射光线的大致
方向．
第4页（共23页）19．（2分）（2016•菏泽）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”
时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路
由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．
20．（4分）（2016•菏泽）利用一支尖头铅笔（如图所示），现场体验“压强与受力面积的关
系”．
（1）“控制变量”广泛用于物理实验中，请简述此项实验控制变量的具体做法：
．
（2）实验得到的结论： ．
21．（10分）（2016•菏泽）实验室电源电压为6V，要测量小灯泡的额定功率，小伟选择一个额
定电压为2.5V，电阻大约为10Ω左右的小灯泡，小强画出了电路图（图甲）．
（1）小伟看到电路图后提出一个建议：简化实验，去掉滑动变阻器测量小灯泡的额定电功率．
你认为小伟的实验方案可行吗？为什么？
（2）若按照小强设计的电路图进行实验，实验室里有最大阻值是10Ω和60Ω的滑动变阻器，
你认为应该选择最大阻值为 Ω的滑动变阻器．
（3）将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路．
（4）在实验器材选择无误，电路连接正确的情况下，闭合开关，小灯泡不亮，但电压表和电流
表都有示数，按照图乙的电路连接图判断，要让灯泡发光，你的操作是： ．调整
电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表的示数突然变得
无示数，电压表的示数是6V，你判断故障可能是： ．
（5）为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡
的U﹣I图象（如图丙所示）．请根据图象信息计算出小灯泡的额定功率是 W．
第5页（共23页）四、计算与应用题（本题包括3小题，共18分，在答题卡相应位置作答．解答应写出必要的文
字说明、公式和重要演算步骤，只写出最后答案的不能得分．有数值计算的，答案中必须明确
写出数值和单位）
22．（8分）（2016•菏泽）港珠澳大桥由“水上桥面”和“海底隧道”两部分组成，工程完成后，
从香港到珠海三个多小时的车程缩短到半个多小时．（海水密度ρ=1.03×103kg/m3，g=10N/
kg）
（1）海底隧道长5.7km，设计时速为100km/h，求汽车通过隧道所用的时间（汽车长度忽略不
计）．
（2）海底隧道是我国首条超大型深埋沉管隧道，实际安装水深45m，求在海底作业的工人承
受的海水压强．
（3）海底隧道由33节水泥沉管在海底对接而成，每节沉管长180m，宽38m，高11.4m，约
8×104t（按8×104t计算），如图所示，求每节沉管受到的重力．
（4）将如此巨大的沉管直接放入船中运输十分困难，请利用学过的浮力知识，给海水中运输
沉管提出一个建议．
23．（6分）（2016•菏泽）如图甲所示的电路图，电源电压6V保持不变，灯L 的电阻是10Ω，闭
2
合开关S，电流表A 的示数如图乙所示．
1
（1）灯泡L 和L 的连接方式是 联．
1 2
（2）不考虑温度对灯丝电阻的影响，求：灯L 的阻值和电流表A的示数．
1
24．（4分）（2016•菏泽）番茄水果电池也能让灯泡亮起来，如图所示．
（1）水果电池的能的转化过程是 能转化为电能．
（2）能源危机让电动汽车成为汽车行业的“新宠”，电动汽车的竞争演变成了“新型电池”
的竞争，目前家用电动汽车使用的都是充电电池．受水果电池的启发，大胆设想：依据“水果
电池的发电原理”，给电动汽车发明一个“不用充电、自身发电”的“新型电池”．简要写
出你的设想．
第6页（共23页）2016 年山东省菏泽市中考物理试卷
参考答案与试题解析
一、选择题（本题包括12小题，每小题2分，共24分．每小题只有1个选项符合题意，把正确
选项前面的字母在答题卡上涂黑，选对的得2分，多选、错选均不得分）
1．（2分）（2016•菏泽）下列数据中，最接近生活实际的是（ ）
A．一名初中生的质量是50kg
B．一名普通初中生的身高是216cm
C．中学生通常情况下的步行速度可达5m/s
D．成年人的正常体温是39℃
【考点】质量的估测．
菁优网版权所有
【专题】估算题；估算综合应用题．
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要
进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【解答】解：A、一名初中生的质量是50kg左右，符合实际；
B、一名普通初中生的身高是身高是216cm=2.16m，太高了，不符合实际；
C、人正常步行的速度约为1.2m/s，5m/s太快了．不符合实际；
D、成年人的正常体温是37℃，39℃发烧了，不符合实际．
故选A．
【点评】此题考查对生活中常见物理量的估测，结合对生活中物理量的了解和对物理单位的
认识，找出符合实际的选项即可．
2．（2分）（2016•菏泽）汽车里的乘客突然前倾，由此可以判断这辆汽车的运动状态可能是（
）
A．静止B．匀速行驶 C．突然刹车 D．突然开动
【考点】惯性．
菁优网版权所有
【专题】应用题；运动和力．
【分析】物体保持原来的运动状态不变的性质叫惯性，一切物体都具有惯性．
【解答】解：
在行驶汽车里的乘客，当汽车突然刹车时，人的下身随汽车一起速度减小，其上身由于惯性
仍要保持原来的运动状态继续向前运动，所以身体会突然向前倾倒．
故选C．
【点评】惯性是任何物体都具有的，非常普遍的现象，我们应该学会分析生活中惯性的实例，
对有用的惯性加以利用，对有害的惯性学会预防．
3．（2分）（2016•菏泽）一辆汽车停在水平路面上，下列答案中，属于一对平衡力的是（ ）
A．汽车的重力和路面对汽车的阻力
B．路面对汽车的支持力和汽车对路面的压力
C．汽车的重力和汽车对路面的压力
D．汽车的重力和路面对汽车的支持力
【考点】平衡力的辨别．
菁优网版权所有
【专题】应用题；定性思想．
第7页（共23页）【分析】（1）二力平衡的条件是：①作用在同一个物体上的两个力；②大小相等；③方向相反．
（2）相互作用力的条件是：①作用在两个不同物体上的两个力；②大小相等；③方向相反．
根据二力平衡的条件和相互作用的条件进行判断．
【解答】解：A、汽车的重力沿竖直方向，路面对汽车的阻力沿水平方向，二力作用在不同的直
线上，因此二力不是平衡力，故A错误；
B、路面对汽车的支持力和汽车对路面的压力，二力符合相互作用力的条件，是一对相互作用
力，不是平衡力，故B错误；
C、汽车的重力和汽车对路面的压力，二力作用在不同的物体上，因此二力不是平衡力，故C
错误；
D、汽车的重力和路面对汽车的支持力，二力符合二力平衡的条件，因此二力是一对平衡力，
故D正确．
故选D．
【点评】解答此类问题的关键是正确的受力分析和对二力平衡条件、相互作用力的准确掌握
和理解．
4．（2分）（2016•菏泽）2016年4月20日下午，甘肃酒泉瓜州县渊泉小学正在举行运动会，塑
胶运动场上突然刮起龙卷风，将一名小学生卷起，如图所示．龙卷风是高速旋转的气流，它能
把地面上的人、动物或物体等“吸起”卷入空中．龙卷风能“吸起”物体的原因是（ ）
A．龙卷风内部的压强远小于外部的压强
B．龙卷风内部的压强远大于外部的压强
C．龙卷风使物体受到的重力变小
D．龙卷风使物体受到的浮力变大
【考点】流体压强与流速的关系．
菁优网版权所有
【专题】应用题；气体的压强、流体压强与流速的关系．
【分析】运用流体压强与流速的关系来分析物体的受力情况，根据受力情况可以得到物体被
“吸”起的原因．
【解答】解：（1）龙卷风内部空气流速快、外部流速慢，造成龙卷风内部的压强远小于外部的
压强，这样就会形成一个向内的很大压力差；在压力差的作用下，地面上的人、动物或物体被
“吸”起卷入空中，故A正确，B错误．
（2）在地球上物体的重力不会变，龙卷风不能使物体受到的重力变小，也不能使物体受到的
浮力变大，故C和D错误；
故选A．
【点评】本题考查流体压强与流速的关系，关键是考查学生学以致用的能力，本题接近实际生
活，属于一道好题．
5．（2分）（2016•菏泽）下列现象中属于液化现象的是（ ）
第8页（共23页）A．冬天室外的衣服冻干了
B．屋顶的瓦上结了一层霜
C．冰雪熔化了
D．从冰箱里拿出的冰棒冒“白气”
【考点】液化及液化现象．
菁优网版权所有
【专题】定性思想；汽化和液化、升华和凝华．
【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相互转化，这就
是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫
液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．
【解答】解：A、冬天室外的衣服冻干了，是从固态直接变为气态，属升华现象，不合题意；
B、屋顶的瓦上结了一层霜，是从气态直接变为固态，属凝华现象，不合题意；
C、冰雪熔化了，是从固态变为液态，属熔化现象，不合题意；
D、从冰箱里拿出的冰棒冒“白气”，是温度较高的水蒸气遇冷凝结成的小水滴，属于液化，
符合题意．
故选D．
【点评】分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么
状态．
6．（2分）（2016•菏泽）如图所示电与磁的实验装置中，属于发电机原理的是（ ）
A． B． C． D．
【考点】发电机的构造和原理．
菁优网版权所有
【专题】图析法；电动机、磁生电．
【分析】首先明确发电机的工作原理，然后根据四个选择找出符合要求的选项．
【解答】解：发电机的工作原理是电磁感应，即闭合电路的一部分导体在磁场中做切割磁感线
运动时，导体中就会产生感应电流．
A、该实验是著名的奥斯特实验，该实验说明了通电导线周围存在着磁场，故该选项不符合题
意；
B、该电路中有电源，即通电后，磁场中的金属棒会受力运动，故是利用通电导线在磁场中受
力的作用的原理工作的，故该选项不符合题意；
C、在该闭合电路中没有电源，当线圈转动时，其恰好切割磁感线运动，于是灯泡中就会有电
流通过，故这就是电磁感应现象，即该选项符合题意；
D、该装置中有电流通过时，磁场中的线圈会转动，故是利用通电导线在磁场中受力的作用的
原理工作的，故该选项不符合题意；
故选C．
第9页（共23页）【点评】本题涉及的内容有电流的磁效应、电动机的原理和发电机的原理．注意电磁感应和通
电导体在磁场中受力运动的装置的不同，前者外部没有电源，后者外部有电源．
7．（2分）（2016•菏泽）下列做法中符合安全用电原则的是（ ）
A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B．发现有人触电，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．家用电器的金属外壳一定要接地
【考点】安全用电原则．
菁优网版权所有
【专题】应用题；电与热、生活用电．
【分析】利用下列知识分析判断：
（1）用电器的金属外壳必须接地；
（2）发现有人触电后，采取的措施不能让自己直接或间接再接触火线，以防止自己再触电；
（3）家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连；
（4）使用试电笔时，手只有接触笔尾金属体，测电笔才能使用．
【解答】解：
A、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，
故A不符合题意；
B、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用
手拉开电线和触电的人，否则自己也会触电，故B不符合题意；
C、为了开关断开后，用电器与火线断开，则控制用电器的开关必须接在火线上，故C不符合
题意；
D、带有金属外壳的用电器使用时让金属外壳接地，可以防止因用电器漏电后，导致金属外壳
带电而发生触电事故，故D符合题意；
故选D．
【点评】本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安
全意识．
8．（2分）（2016•菏泽）下列现象中，通过热传递改变内能的是（ ）
A．
给冷水加热 B．
压缩的空气温度升高
第10页（共23页）C．
下滑时臀部发热 D．
搓手取暖
【考点】热传递改变物体内能．
菁优网版权所有
【专题】应用题；分子热运动、内能．
【分析】改变物体内能有两种方式：做功和热传递；热传递是能的转移过程，即能量从高温物
体向低温物体转移，在此过程中能的形式不发生变化；
做功实质是能的转化过程，做功的过程中能量的形式改变了．
【解答】解：
A、给冷水加热，水从酒精灯火焰吸收热量，温度升高，是通过热传递方式改变物体的内能，
符合题意；
B、空气被压缩时内能增大，这是通过做功的方式改变了空气的内能，不符合题意；
C、从滑梯下滑时臀部发热，臀部的温度升高属摩擦生热，是利用做功的方式改变物体内能的，
不符合题意；
D、冬天搓手时，两手会变热属摩擦生热，是利用做功的方式改变物体内能的，不符合题意．
故选A．
【点评】解决此类问题要结合改变物体内能的方式分析解答，注意热传递是能量的转移，做功
是能量的转化．
9．（2分）（2016•菏泽）李师傅开着一辆洒水车在水平路面上匀速前进，随着水不断的被洒出，
下列物理量不变的是（ ）
A．车厢内水的质量 B．车对路面的压强
C．车厢内水的密度 D．路面给车的摩擦阻力
【考点】密度及其特性．
菁优网版权所有
【专题】应用题；密度及其应用．
【分析】（1）洒水车在洒水过程中，车的质量会逐渐减小；
（2）洒水车对地面的压强与洒水车对地面的压力和接触面积大小有关；
（3）密度是物质本身的一种性质，大小只与物质的种类、状态和温度有关，与物质的多少无关；
（4）摩擦力大小跟压力大小和接触面粗糙程度有关．在压力一定时，接触面越粗糙，摩擦力越
大；在接触面粗糙程度一定时，压力越大，摩擦力越大．
【解答】解：
A、洒水车在洒水过程中，随着水不断的被洒出，车厢内水的质量变小，故A不符合题意；
B、洒水车的质量变小、即重力变小，对地面的压力减小，车与路面的接触面积不变，所以洒
水车对路面的压强逐渐减小，故B不符合题意；
C、在洒水的过程中，水是质量虽然减少，但物质种类没有变化，所以密度不变，故C符合题
意；
第11页（共23页）D、接触面粗糙程度不变，洒水车在洒水过程中，质量变小，对地面的压力变小，车轮所受路
面的摩擦力变小，故D不符合题意．
故选C．
【点评】此题考查的知识点是比较多的，涉及到的知识面比较广，压强大小的影响因素、密度
的特性、影响摩擦力的因素，是力学的一个综合题，要结合相关的物理知识进行分析解答．此
类题目是中考的热点．
10．（2分）（2016•菏泽）如图所示的四个实例中，属于增大摩擦的是（ ）
A．
给自行车轴加润滑油 B．
自行车轮胎上的花纹
C．
轴承间安装钢柱 D．
气垫船底和水面间的空气垫
【考点】增大或减小摩擦的方法．
菁优网版权所有
【专题】控制变量法；图析法；重力、弹力、摩擦力．
【分析】（1）增大摩擦的办法有：①增大压力，②增大接触面的粗糙程度，③变滚动为滑动；
（2）减小摩擦的办法有：①减小压力，②减小接触面的粗糙程度，③变滑动为滚动，④使接触
面脱离接触．
【解答】解：A、给自行车轴加润滑油使接触面更光滑一些，以减小摩擦力，不合题意；
B、自行车轮胎上的花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，符
合题意；
C、轴承间安装钢柱是将滑动摩擦变成了滚动摩擦，从而减小了摩擦力，不合题意；
D、气垫船利用气体将船和水面分离，是使接触面脱离，减小船和水之间的摩擦力．不合题意．
故选B．
第12页（共23页）【点评】本题考查摩擦力大小的影响因素，以及增大和减小摩擦的方法，摩擦力问题在生活中
应用非常广泛，解答此题类问题时要利用控制变量法研究．
11．（2分）（2016•菏泽）用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，
实验电路如图所示．闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁
铁磁性强弱的因素是（ ）
A．线圈匝数B．电流方向 C．电流大小 D．电磁铁极性
【考点】影响电磁铁磁性强弱的因素．
菁优网版权所有
【专题】图析法；转换法；磁现象、电生磁．
【分析】要解决此题，需要掌握电磁铁磁性强弱的因素．知道电磁铁磁性的强弱与电流的大小
和线圈的匝数有关．
同时要掌握串联电路中的电流特点，知道串联电路中电流相等．
同时要掌握转化法在此实验中的应用．
【解答】解：由图知，A、B线圈串联，所以通过A、B的电流相等，A的线圈匝数明显比B的线
圈匝数多．观察到磁铁A吸引大头针的数目比B多，所以此实验说明电磁铁的磁性强弱与线
圈匝数有关．
故选A．
【点评】此题是探究影响电磁铁磁性强弱因素的实验．主要考查了电磁铁磁性强弱与线圈匝
数的关系．注意转化法的使用．
12．（2分）（2016•菏泽）人工智能使得人们的生活越来越方便，华人青年王孟秋发明了一款功
能强大的便携式家用“无人相机”，相机内装有多种高科技传感器，底部装有镜头和声呐
（发射超声，同时能接受超声的装置），机身只有240克．你认为向下发射超声的“底部声
呐”可能与下列相机的哪个功能有关（ ）
A．用手机控制相机
B．相机能自动悬浮停在合适高度拍摄
C．相机水平位置运动时遇到障碍物会自动避开
D．笑脸抓拍
【考点】回声测距离的应用．
菁优网版权所有
【专题】应用题；声现象．
【分析】和“B超”的原理类似，“底部声呐”发出超声波，被景物反射的超声波再被吸收，
据此形成影像，完成拍摄．
【解答】解：A、用手机控制相机，属于电磁波的应用，与声呐功能无关；故A不符合题意；
第13页（共23页）B、“底部声呐”向下发出超声波，该超声波被景物反射，“底部声呐”接收反射回来的超声
波，自动测量出相机到景物之间的距离，以便相机悬浮停在合适的高度上进行拍摄；故B符
合题意；
C、“无人相机”是向下发射超声的“底部声呐”，与相机水平位置运动时遇到障碍物会自
动避开功能无关．故C不符合题意；
D、拍摄笑脸属于光现象，与声呐功能无关；故D不符合题意．
故选B．
【点评】本题考查了超声波的原理，由“底部声呐”联想到“B超”进行分析是关键．
二、填空题（共5小题，每小题2分，满分10分）
13．（2分）（2016•菏泽）新旧两只鸡蛋放入水中的状态如图所示．两只鸡蛋的体积分别是V 、
A
V ，质量分别是m 、m ，两只鸡蛋受到的浮力分别为：F = m g ，F = ρgV （已知水的
B A B A A B B
密度为ρ）．
【考点】物体的浮沉条件及其应用．
菁优网版权所有
【专题】应用题；浮沉的应用．
【分析】（1）漂浮的物体受到的浮力等于物体的重力，已知质量，由G=mg可以求出浮力；
（2）下沉的物体受到的浮力小于物体的重力，可以根据阿基米德原理求出浮力．
【解答】解：
鸡蛋A处于漂浮状态，所以，浮力都等于自身的重力，则鸡蛋A受到的浮力F =G =m g；
A A A
鸡蛋B下沉到容器底部，所以，浮力都小于自身的重力，则鸡蛋A受到的浮力F =ρgV ．
B B
故答案为：m g；ρgV ．
A B
【点评】此题考查物体的浮沉条件及其应用，判断此题的顺序应该是先根据浮沉条件明确浮
力的计算方法，再根据阿基米德原理解答．
14．（2分）（2016•菏泽）组合机械的斜面长4m，高2m，将重为100N的物体从斜面的底端匀
速拉到顶端，如图所示，需用的拉力为40N，需要的时间是5s．那么，将物体从底部拉到顶部
所做的有用功是 20 0 J，拉力做的总功的功率是 6 4 W．
【考点】有用功和额外功；功率的计算．
菁优网版权所有
【专题】计算题；功、功率、机械效率．
【分析】（1）知道斜面高h，利用W=Gh求将物体从底部拉到顶部所做的有用功；
（2）知道斜面长，图中使用的是动滑轮，拉力端移动的距离等于斜面长的二倍，利用W=Fs求
总功，利用P= 求总功功率．
【解答】解：
（1）将物体从底部拉到顶部所做的有用功：
W有用=Gh=100N×2m=200J；
第14页（共23页）（2）斜面长L=4m，
图中使用的是动滑轮，
拉力端移动的距离s=2L=2×4m=8m，
总功：W总=Fs=40N×8m=320J，
总功功率：P= = =64W．
故答案为：200；64．
【点评】本题考查了功和功率的计算，注意图中使用的是动滑轮，拉力端移动的距离等于斜面
长的二倍．
15．（2分）（2016•菏泽）某学习小组利用如图所示的装置测定滑轮的机械效率．将两个相同的
钩码提升相同的高度，则 甲 的机械效率较高，主要原因是： 做的有用功相同，第二次使
用动滑轮做的额外功多、总功多，有用功和总功的比值小 ．
【考点】滑轮（组）的机械效率．
菁优网版权所有
【专题】推理法；功、功率、机械效率．
【分析】将两个相同的钩码提升相同的高度，做的有用功相同；两次做的额外功不同，而总功
等于有用功加上额外功，两次做的总功多，而机械效率等于有用功和总功的比值大，可得机
械效率的大小关系．
【解答】解：
将两个相同的钩码提升相同的高度，由W有用=Gh可知，做的有用功相同；而第二次需要提升
动滑轮做功，做的额外功多，而总功等于有用功加上额外功，所以第二次做的总功多，这样第
二次有用功和总功的比值小，即甲的机械效率高、乙的机械效率低．
故答案为：甲；做的有用功相同，第二次使用动滑轮做的额外功多、总功多，有用功和总功的
比值小．
【点评】本题考查了滑轮组机械效率大小的比较，明确有用功、额外功、总功的概念以及大小
关系是关键．
16．（2分）（2016•菏泽）“新农村建设”中各乡村及城镇主要交通路口多数都安装了监控摄
像头．摄像头中的镜头将场景成像在电子芯片上，电子芯片将信息转换成电信息传递到监控
终端，还原成 光信息或图象信息 ．摄像头中的镜头相当于 凸 透镜．
【考点】生活中的透镜．
菁优网版权所有
【专题】应用题；透镜及其应用．
【分析】根据实际看到的信息解答，摄像头是利用凸透镜成倒立、缩小的实像的原理工作的．
【解答】解：摄像头中的镜头将场景成像在电子芯片上，电子芯片将信息转换成电信息传递到
监控终端，还原成光信息或图象信息．
摄像头中的镜头相当于凸透镜．
第15页（共23页）故答案为：光信息或图象信息；凸．
【点评】本题通过身边的摄像头考查了凸透镜的应用，体现了物理与实际的紧密联系．
17．（2分）（2016•菏泽）夏天，小红将一瓶质量为0.5kg的矿泉水放入电冰箱的冷藏室，矿泉
水的温度由37℃降至7℃，此瓶矿泉水 放出 热量（填“吸收”或“放出”），热量为
6.3×10 4 J．[水的比热容c=4.2×103J/（kg•℃） ．
【考点】热量的计算．
菁优网版权所有 ]
【专题】应用题；比热容、热机、热值．
【分析】当物质的温度降低时，物质将放出热量；
已知水的质量，温度由37℃降到7℃，根据Q放=cm（t﹣t
0
）可求出水放出的热量．
【解答】解：矿泉水的温度由37℃降至7℃，由于温度降低，所以这瓶矿泉水将放出热量；
放出的热量：Q放=cm（t
0
﹣t）=4.2×103J/（kg•℃）×0.5kg×（37℃﹣7℃）=6.3×l04J．
故答案为：放出；6.3×104．
【点评】本题考查了热量的计算，直接运用公式Q放=cm（t
0
﹣t）即可求解，比较简单．注意单位
要统一．
三、作图与实验题（本题包括4小题，共18分．按题目要求在答题卡相应位置作答）
18．（2分）（2016•菏泽）入射光线AB由空气斜射入水中，请作出反射光线和折射光线的大致
方向．
【考点】作光的反射光路图；作光的折射光路图．
菁优网版权所有
【专题】作图题；光的传播和反射、平面镜成像；光的折射、光的色散．
【分析】根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居
法线两侧，反射角等于入射角，作出反射光线；
根据光由空气斜射进入水中折射光线向法线偏折，折射角小于入射角作出折射光线．
【解答】解：
先过入射点画出法线，在空气中法线的另一侧作出反射光线，注意反射角等于入射角；
在水中法线的另一侧作出折射光线，注意折射角小于入射角，如图所示：
【点评】在两种透明介质的界面上，折射和反射一般是同时发生的，反射光线与入射光线在同
种介质中，折射光线和入射光线在不同种介质中．
第16页（共23页）19．（2分）（2016•菏泽）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”
时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路
由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．
【考点】串、并联电路的设计．
菁优网版权所有
【专题】作图题；电流和电路．
【分析】由题意可知，居民楼的楼道里灯泡亮的条件是：（1）必须是晚上，白天不亮；（2）必须
有人经过，没人不亮；所以光控开关和声控开关不能独立工作，即串联．
【解答】解：晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开
关不能独立工作，即两个开关串联，再和灯泡串联．设计电路如下：
【点评】设计电路时，首先考虑开关和用电器之间的连接，再考虑用电器之间的连接，最后和
电源构成通路．
20．（4分）（2016•菏泽）利用一支尖头铅笔（如图所示），现场体验“压强与受力面积的关
系”．
（1）“控制变量”广泛用于物理实验中，请简述此项实验控制变量的具体做法： 把铅笔放
在两个手指之间，用力挤压 ．
（2）实验得到的结论： 压力相同时，受力面积越小压强越大 ．
【考点】探究压力的作用效果跟什么因素有关的实验．
菁优网版权所有
【专题】控制变量法；转换法；探究型实验综合题．
【分析】（1）压力的作用效果的影响因素：压力大小和受力面积大小．压力一定时，受力面积
越小，压力的作用效果越大；受力面积一定时，压力越大，压力的作用效果越大．
（2）研究压力作用效果的影响因素采用控制变量法和转换法．
【解答】解：（1）压力的作用效果的影响因素是压力大小和受力面积大小，在实验中要用到控
制变量法，把铅笔放在两个手指之间，用力挤压，此时铅笔处于静止状态，所以两侧手指所受
的压力也是相同的．
（2）把铅笔的尾部和尖部顶在两个手指中间，尖部手指的凹陷程度大，尾部手指的凹陷程度
小．说明压力一定时，受力面积越小，压强越大．
故答案为：
第17页（共23页）（1）把铅笔放在两个手指之间，用力挤压．
（2）压力相同时，受力面积越小压强越大．
【点评】掌握压强大小的影响因素，能利用控制变量法和转换法设计探究压强大小的影响因
素的实验，是解答本题的关键．
21．（10分）（2016•菏泽）实验室电源电压为6V，要测量小灯泡的额定功率，小伟选择一个额
定电压为2.5V，电阻大约为10Ω左右的小灯泡，小强画出了电路图（图甲）．
（1）小伟看到电路图后提出一个建议：简化实验，去掉滑动变阻器测量小灯泡的额定电功率．
你认为小伟的实验方案可行吗？为什么？
（2）若按照小强设计的电路图进行实验，实验室里有最大阻值是10Ω和60Ω的滑动变阻器，
你认为应该选择最大阻值为 6 0 Ω的滑动变阻器．
（3）将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路．
（4）在实验器材选择无误，电路连接正确的情况下，闭合开关，小灯泡不亮，但电压表和电流
表都有示数，按照图乙的电路连接图判断，要让灯泡发光，你的操作是： 将滑动变阻器的滑
片向左移动 ．调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流
表的示数突然变得无示数，电压表的示数是6V，你判断故障可能是： 小灯泡断路 ．
（5）为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡
的U﹣I图象（如图丙所示）．请根据图象信息计算出小灯泡的额定功率是 0. 5 W．
【考点】电功率的测量．
菁优网版权所有
【专题】实验题；测量型实验综合题．
【分析】（1）一节蓄电池的电压为2V，而灯泡的额定电压为2.5V，从是否能使灯泡两端的电
压达到额定电压进行解答；
（2）额定电压下灯泡的实际功率和额定功率相等，根据串联电路的电流特点和欧姆定律求出
电路中电流的大约值，再根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电
路的电流特点和欧姆定律得出等式求出变阻器接入电路中电阻阻值的可能值，然后确定滑
动变阻器的规格；
（3）根据灯泡的额定电压确定电压表的量程且与灯泡并联，滑动变阻器按一上一下的原则串
联在电路中；
（4）电压表和电流表都有示数说明电路通路且灯泡没有短路，灯泡不亮的原因是实际功率太
小据此进行解答；电压表的示数是6V说明电压表与电源之间是通路，电流表无示数、灯泡不
亮说明电路断路，即电压表并联部分断路；
（5）根据图象读出额定电压下通过灯泡的电流，根据P=UI求出灯泡的额定功率．
【解答】解：（1）一节蓄电池的电压为2V，而灯泡的额定电压为2.5V，去掉滑动变阻器无法使
灯泡两端的电压达到灯泡的额定电压，所以小伟的实验方案不可行；
（2）额定电压下灯泡的实际功率和额定功率相等，
因串联电路中各处的电流相等，
第18页（共23页）所以，电路中的电流：
I= = =0.25A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑=U﹣U
L
=6V﹣2.5V=3.5V，
滑动变阻器接入电路中的电阻：
R滑= = =14Ω＞10Ω，
故选最大阻值是60Ω的滑动变阻器；
（3）灯泡的额定电压为2.5V，则电压表的量程为0～3V且与灯泡并联，滑动变阻器的任意上
方接线柱与灯泡相连，如下图所示：
（4）电压表和电流表都有示数说明电路通路且灯泡没有短路，灯泡不亮的原因是实际功率太
小，下一步的操作是：将滑动变阻器的滑片向左移动；
灯泡突然熄灭，电流表的示数突然变得无示数，电压表的示数是6V，说明电压表并联部分断
路，故障可能是小灯泡断路；
（5）由图象可知，灯泡两端的电压U =2.5V时，通过的电流I =0.2A，
L L
则灯泡的额定功率P =U I =2.5V×0.2A=0.5W．
L L L
故答案为：
（1）不可行；无法实现小灯泡两端的电压等于额定电压；
（2）60；
（3）如上图所示；
（4）将滑动变阻器的滑片向左移动；小灯泡断路；
（5）0.5．
【点评】本题考查了测量小灯泡额定功率的实验，涉及到实验的评估、串联电路的特点和欧姆
定律的应用、电路操作的判断和电路故障的判断、额定功率的计算等，涉及到的知识点较多，
综合性强，解题时要注意一节蓄电池的电压为2V和电压表量程的选择．
四、计算与应用题（本题包括3小题，共18分，在答题卡相应位置作答．解答应写出必要的文
字说明、公式和重要演算步骤，只写出最后答案的不能得分．有数值计算的，答案中必须明确
写出数值和单位）
22．（8分）（2016•菏泽）港珠澳大桥由“水上桥面”和“海底隧道”两部分组成，工程完成后，
从香港到珠海三个多小时的车程缩短到半个多小时．（海水密度ρ=1.03×103kg/m3，g=10N/
kg）
第19页（共23页）（1）海底隧道长5.7km，设计时速为100km/h，求汽车通过隧道所用的时间（汽车长度忽略不
计）．
（2）海底隧道是我国首条超大型深埋沉管隧道，实际安装水深45m，求在海底作业的工人承
受的海水压强．
（3）海底隧道由33节水泥沉管在海底对接而成，每节沉管长180m，宽38m，高11.4m，约
8×104t（按8×104t计算），如图所示，求每节沉管受到的重力．
（4）将如此巨大的沉管直接放入船中运输十分困难，请利用学过的浮力知识，给海水中运输
沉管提出一个建议．
【考点】速度公式及其应用；重力的计算；液体的压强的计算；阿基米德原理．
菁优网版权所有
【专题】计算题；长度、时间、速度；重力、弹力、摩擦力；压强、液体的压强；浮力．
【分析】（1）知道车的速度和路程，利用速度的计算公式分析即可判断；
（2）据液体内部压强的计算公式：p=ρgh计算即可；
（3）据G=mg计算即可得出答案；
（4）开放性试题，答案有多种，如将沉管放入水中用船拖行；将沉管两端暂时密封，放入水中，
用船拖行；在水泥沉管上捆绑一些空心密闭的金属箱，用船拖行等．
【解答】解：（1）汽车通过隧道所用的时间：
v= 可知：
t= = =0.057h；
（2）工人承受的海水压强：
p=ρgh=1030kg/m3×10N/kg×45m=4.635×105Pa；
（3）每节沉管受到的重力：
G=mg=8×104×1000kg×10N/kg=8×104N；
（4）将如此巨大的沉管直接放入船中运输十分困难，可以将沉管放入水中用船拖行．
故答案为：（1）海底隧道长5.7km，设计时速为100km/h，求汽车通过隧道所用的时间为
0.057h．
（2）海底隧道是我国首条超大型深埋沉管隧道，实际安装水深45m时在海底作业的工人承受
的海水压强4.635×105Pa．
（3）每节沉管受到的重力是8×104N．
（4）将如此巨大的沉管直接放入船中运输十分困难，可以将沉管放入水中用船拖行；
【点评】此题考查了速度公式的应用、液体压强的计算、重力的计算等知识点，是一道综合题，
但难度不大．
23．（6分）（2016•菏泽）如图甲所示的电路图，电源电压6V保持不变，灯L 的电阻是10Ω，闭
2
合开关S，电流表A 的示数如图乙所示．
1
第20页（共23页）（1）灯泡L 和L 的连接方式是 并 联．
1 2
（2）不考虑温度对灯丝电阻的影响，求：灯L 的阻值和电流表A的示数．
1
【考点】欧姆定律的应用．
菁优网版权所有
【专题】计算题；欧姆定律．
【分析】由电路图可知，两灯泡并联，电流表A测干路电流，电流表A 测L 支路的电流．
1 1
（1）根据并联电路的电压特点和欧姆定律求出灯L 的阻值；
1
（2）根据欧姆定律求出灯L 的电流，进而可得出总电流，即A 的示数；
2
【解答】解：（1）据图可知，若开关闭合，电流有两条路径，即两灯泡并联，电流表A测干路电
流，电流表A 测L 支路的电流．
1 1
（2）因并联电路中各支路两端的电压相等，且电流表A 是选择的小量程，其示是0.5A，故
1
由I= 可得，灯L 的阻值：=R = = =12Ω；
1 1
此时对于灯L 来说，知道其电阻是10Ω，电压是6V，故其电流是：
2
I= = =0.6A，故总电流是：
I=I +I =0.6A+0.5A=1.1A；
1 2
答：（1）灯泡L 和L 的连接方式是并联．
1 2
（2）不考虑温度对灯丝电阻的影响，灯L 的阻值是12Ω，电流表A的示数1.1A．
1
【点评】本题考查了并联电路的特点和欧姆定律的应用，解题方式可以灵活，只要方法合理、
结果正确即可．
24．（4分）（2016•菏泽）番茄水果电池也能让灯泡亮起来，如图所示．
（1）水果电池的能的转化过程是 化学 能转化为电能．
（2）能源危机让电动汽车成为汽车行业的“新宠”，电动汽车的竞争演变成了“新型电池”
的竞争，目前家用电动汽车使用的都是充电电池．受水果电池的启发，大胆设想：依据“水果
电池的发电原理”，给电动汽车发明一个“不用充电、自身发电”的“新型电池”．简要写
出你的设想．
【考点】电源及其能量转化．
菁优网版权所有
【专题】设计与制作题；电流和电路．
【分析】（1）电池是将化学能转化为电能的装置．
第21页（共23页）（2）根据水果电池的发电原理分析解答，水果电池的发电原理是：两种金属片的电化学活性
是不一样的，其中更活泼的那边的金属片能置换出水果中的酸性物质的氢离子，由于产生了
正电荷，整个系统需要保持稳定，所以在组成原电池的情况下，由电子从回路中保持系统的
稳定，这样的话理论上来说电流大小直接和果酸浓度相关．
【解答】解：（1）水果电池的能的转化过程是化学能能转化为电能．
（2）根据水果电池的原理可知，电池的构成条件有三个：①电极材料由两种金属活动性不同
的金属或由金属与其他导电的材料（非金属或某些氧化物等）组成； ②两电极必须浸泡在电
解质溶液中；③两电极之间有导线连接，形成闭合回路．因此，可以用两个质量都较大的金属
板做电源的两个电极，在电极之间充满电解质，然后用电线连接两个电极，形成闭合回路．
答：（1）化学；
（2）用两个质量都较大的金属板做电源的两个电极，在电极之间充满电解质，然后用电线连
接两个电极，形成闭合回路．
【点评】此题考查电源及其能量转化，关键是对水果电池的发电原理有所了解，（2）为开放性
试题，答案合理即可．
第22页（共23页）参与本试卷答题和审题的老师有：wdnyx2011；951574352；fhp826；2107959882；wscdd；
190438938；刘伟；王富文（排名不分先后）
菁优网
2016年6月18日
第23页（共23页）
