2017年山东省菏泽市中考物理试卷
一、选择题（本题包括12小题，每小题2分，共24分．每小题只有1个选项符合题意，
把正确选项前面的字母在答题卡上涂黑，选对的得2分，多选、错选均不得分）
1．（2分）下列物品中，通常情况下属于导体的是（ ）
A．玻璃杯 B．不锈钢锅 C．陶瓷碗 D．干木棒
2．（2分）在平直轨道上匀速行驶的火车内，放在小桌上的茶杯相对于下列哪个物体是运
动的？（ ）
A．这列火车的车厢 B．坐在车厢椅子上的乘客
C．从旁边走过的列车员 D．关着的车门

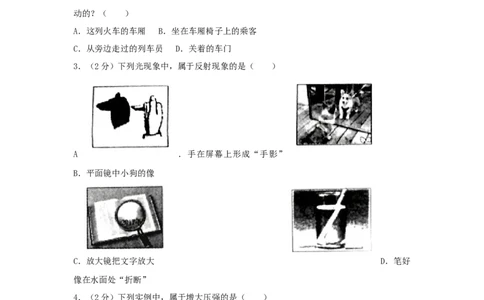

3．（2分）下列光现象中，属于反射现象的是（ ）
A ．手在屏幕上形成“手影”
B．平面镜中小狗的像
C．放大镜把文字放大 D．笔好
像在水面处“折断”
4．（2分）下列实例中，属于增大压强的是（ ）
A．菜刀的刀刃很锋利 B．穿滑雪板滑雪C．书包背带较宽
D．铁轨下铺枕木
5．（2分）下列工具中，在使用时属于费力杠杆的是（ ）
A．托盘天平 B．镊子
C．钢丝钳 D．起子
6．（2分）下列用电器中，利用电流热效应工作的是（ ）
A．电饭锅 B．抽油烟机
C．电视机 D．笔记本电脑
7．（2分）关于声现象，下列说法正确的是（ ）
A．声音在空气中传播比在水中传播的快
B．声音和光在空气中传播时，声音传播的较快C．喇叭播放的歌曲都是乐音
D．声音是由物体的振动产生的
8．（2分）关于成像，下列说法错误的是（ ）
A．平面镜成的都是虚像
B．凸透镜成的都是实像
C．凸透镜可以成缩小的像，也可以成放大的像
D．凸透镜可以成倒立的像，也可以成正立的像
9．（2分）下列做法中，不符合安全用电要求的是（（ ）
A．维修用电器时一定要切断电源
B．有金属外壳的用电器，金属外壳一定要接地
C．发现有人触电应先救人后断电
D．为了保证家庭电路安全，尽量不要同时使用多个大功率电器
10．（2分）关于电和磁，下列说法中正确的是（ ）
A．电流周围存在着磁场
B．改变在磁场中运动就一定会产生感应电流
C．导体在磁场中运动就一定会产生感应电流
D．电动机是利用电磁感应原理制成的
11．（2分）关于物态变化，下列判断正确的是（ ）
A．夏天冰棒周围冒“白气”，是汽化现象
B．擦在皮肤上的水变干，是升华现象
C．冬天室外飘起的雪花，是凝固现象
D．秋天早晨室外花草上的露珠，是液化现象

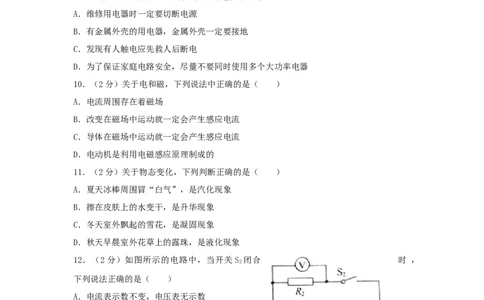

12．（2分）如图所示的电路中，当开关S 闭合 时 ，
2
下列说法正确的是（ ）
A．电流表示数不变，电压表无示数
B．电流表示数增大，电压表有示数
C．电流表示数减小，电压表有示数
D．电流表示数增大，电压表无示数
二、填空题（本题包括7小题，每空1分，共12分．把答案用黑色签字笔写在答题卡相应
位置）
13．（2分）2016年10月17日7点30分28秒，神舟十一号载人飞船进入太空与天宫二号交会对接．在对接过程中，地面的工作人员发出的指令通过 传送给载人飞船，飞船
加速追赶天宫二号时，载人飞船的机械能 （填“增大”、“不变”或“减小”）．
14．（2分）高速行驶的列车车厢两侧的窗口打开后，窗帘没有飘向窗内，反而会飘向窗
外．这是因为车外空气的 ．列车进站前提前关闭动力，列车由于 ，仍能前
进一段路程，到达停车位置．
15．（2分）小美用手把一个重为0.4N，体积是2.7×10﹣5m3的玩具球完全浸没到水中，玩
具球受到的浮力是 N，放手后玩具球将 （填“上浮”、“下沉”或“悬
浮”）．（g=10N/kg，ρ =1.0×103kg/m3）
水

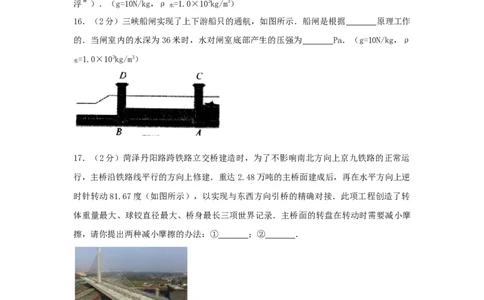

16．（2分）三峡船闸实现了上下游船只的通航，如图所示．船闸是根据 原理工作
的．当闸室内的水深为36米时，水对闸室底部产生的压强为 Pa．（g=10N/kg，ρ
=1.0×103kg/m3）
水
17．（2分）菏泽丹阳路跨铁路立交桥建造时，为了不影响南北方向上京九铁路的正常运
行，主桥沿铁路线平行的方向上修建．重达2.48万吨的主桥面建成后，再在水平方向上逆
时针转动81.67度（如图所示），以实现与东西方向引桥的精确对接．此项工程创造了转
体重量最大、球铰直径最大、桥身最长三项世界记录．主桥面的转盘在转动时需要减小摩
擦，请你提出两种减小摩擦的办法：① ；② ．
18．（1分）核电站发电流程如图所示，其能量转化过程为：核能→内能→ 能→电
能．
19．（1分）从你的生活实际出发，举出一条有效措施，能够有效地保护环境或有助于社会的可持续发展．措施： ．
三、作图与实验题（本题包括7个小题，共20分．按题目要求在答题卡相应位置作答）
20．（3分）如图所示，弹簧测力计的示数为 N．电流表的示数为 A．温度
计的示数为 ℃．
21．（2分）如图所示，标出通电螺线管的N极和S极．
22．（2分）如图所示，画出气球在空中所受浮力的示意图．
23．（2分）小美用相同的加热源给初温相同、质量相等的水和牛奶加热，发现牛奶先沸
腾．你猜想牛奶先沸腾的原因是： ．
24．（3分）电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁
性强弱与匝数有关”，小美用两个匝数不同的电磁铁（电阻不同）设计了二种连接方式：
A．将两个电磁铁直接串联在电路中 B．将两个电磁铁直接并联在电路中
（1）以上二种设计中，你认为正确的是
（2）简述你的理由 ．
25．（3分）小美对“物体的质量不随物态的变化而改变”产生质疑，请你利用冰或干冰（固态CO）设计一个实验，证明物体的质量与物态无关．
2
（1）你选用测量物体质量的工具是： ．
（2）简述你的实验方法： ．
26．（5分）小美在做“测量小灯泡的电功率”实验时，选用的器材如下：二节干电池，
一个电流表，一个电压表，一个滑动变阻器，额定电压为 2.5V的小灯泡，开关，导线若干．
设计的电路图如甲图所示．
实验次 灯泡两端电压U 电流表示
1
数 数
1 0.5V 0.1A
2 1V 0.15A
3 1.5V 0.21A
（1）请你用笔画线代替导线，将图乙中的实物电路连接完整．
（2）开关闭合前，使滑片变阻器的滑片处于最 端（填“左”或“右”）．
（3）根据小美记录的数据信息，要让小灯泡正常发光，电压表的示数应是 V．
（4）电路中电流表及导线的电阻都很小，对电路的影响忽略不计，且小美所测量的数据准
确无误，通过对实验记录中的数据计算分析，你发现的新问题是： ．导致此问题产
生的根本原因是： ．
四、计算与应用（本题包括2小题，共14分，用黑色签字笔在答题卡相应位置作答．解答
应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分．计算过程中
物理量必须带上单位）
27．（6分）我国自主研发的“蛟龙4500”深海潜水器的质量是2×104kg，长度有8米，
高为 3.5 米，宽度是 3 米．潜水器被轮船上的机械牵引出水面时的情景如图所示．
（g=10N/kg）问：潜水器离开水面沿竖直方向匀速上升12米．
（1）牵引机械对潜水器的拉力有多大？（2）牵引机械对潜水器所做的功是多少？
（3）假如牵引机械提升时间为2分钟，牵引机械的功率应为多少？
28．（8分）LED灯发光的颜色与两端的电压之间的关系如表所示．小美用一个150Ω的电
阻与LED灯串联，接在电压为6V的电源上，成功的让LED灯发出了蓝光，如图所示．
灯两端电压 2 2 3
V .
4
发光的颜色 红 绿 蓝
问：（1）定值电阻R 两端的电压是多少？
1
（2）通过定值电阻R 的电流是多少？
1
（3）LED灯的实际功率是多少？
（4）LED灯工作1小时，消耗的电能是多少？
（5）小美通过电阻与LED灯串联，实现了LED灯发蓝光．
请你在不使用电阻的情况下，设计一个让LED灯发出蓝光
的方法．2017年山东省菏泽市中考物理试卷
参考答案与试题解析
一、选择题（本题包括12小题，每小题2分，共24分．每小题只有1个选项符合题意，
把正确选项前面的字母在答题卡上涂黑，选对的得2分，多选、错选均不得分）
1．（2分）（2017•菏泽）下列物品中，通常情况下属于导体的是（ ）
A．玻璃杯 B．不锈钢锅 C．陶瓷碗 D．干木棒
【分析】根据常见的导体和绝缘体进行判断．
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．
常见的绝缘体包括：塑料、陶瓷、橡胶、空气、玻璃等．
【解答】解：玻璃杯、陶瓷碗、干木棒通常情况下不容易导电，都属于绝缘体，不锈钢锅
容易导电，属于导体．
故选B．
【点评】对于常见的导体和绝缘体的记忆，不要死记硬背，要根据生活中哪些地面用什么
导体来导电，用什么绝缘体来绝缘等．
2．（2分）（2017•菏泽）在平直轨道上匀速行驶的火车内，放在小桌上的茶杯相对于下
列哪个物体是运动的？（ ）
A．这列火车的车厢 B．坐在车厢椅子上的乘客
C．从旁边走过的列车员 D．关着的车门
【分析】在研究任何物体的运动时都要先选定一个参照物，物体的运动都是相对于参照物
的，参照物不同则物体的运动情况不同．
【解答】解：
车厢小桌上的茶杯与火车的车厢、坐在车厢椅子上的乘客、关着的车门之间的位置没有发
生变化，所以以火车的车厢、坐在车厢椅子上的乘客、关着的车门为参照物，它是静止的
以从桌旁走过的列车员为参照物时，茶杯与列车员之间的位置发生变化，所以茶杯相对于
列车员是运动的，故C正确．
故选C．
【点评】一个物体的运动状态的确定，关键取决于所选取的参照物．所选取的参照物不同
得到的结论也不一定相同．这就是运动和静止的相对性．3．（2分）（2017•菏泽）下列光现象中，属于反射现象的是（ ）
A．手在屏幕 上形成“手影”
B．平面镜中小狗的像
C ． 放 大 镜 把 文字放大
D．笔好像在水面处“折断”
【分析】（1）平面镜成像，成因是光的反射；
（2）光的折射现象．由物体发出的光斜射入另一种不同介质时，会发生折射，使光路发生
改变，因此我们看到的是物体的虚像；
（3）光的直线传播．知道光在同一均匀介质中是沿直线传播的．
【解答】解：A、手在屏幕上形成“手影”是光的直线传播，故A错误；
B、平面镜中小狗的像，属于平面镜成像，是光的反射现象，故B正确；
C、放大镜把文字放大，属于光的折射，故C错误；
D、笔好像在水面处“折断”，属于光的折射，故D错误．
故选B．
【点评】此题主要通过各种事例考查了学生对光的反射、光的直线传播、光的折射的理解
要注意这几种现象的本质，在日常生活中学习用所学知识解释有关现象．
4．（2分）（2017•菏泽）下列实例中，属于增大压强的是（ ）
A．菜刀的刀刃很锋利 B．穿滑雪板滑雪C．书包背带较宽 D．铁轨下铺枕木
【分析】压强大小跟压力大小和受力面积大小有关．
增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时
通过增大压力来增大压强．
减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时
通过减小压力来减小压强．
【解答】解：
A、菜刀的刀刃很锋利，是在压力一定时，通过减小受力面积来增大压强；故A符合题意；
B、穿滑雪板滑雪，是在压力一定时，通过增大受力面积来减小压强；故B不合题意；
C、书包背带较宽，是在压力一定时，通过增大受力面积来减小压强；故C不合题意；
D、铁轨下铺枕木，是在压力一定时，通过增大受力面积来减小压强；故D不合题意．
故选A．
【点评】这是一道与生活联系非常密切的物理题，在我们日常生活中经常需要根据实际情
况来增大或减小压强，要学会学以致用，活学活用，这才是学习物理的真正意义．解答时
要注意使用控制变量法．
5．（2分）（2017•菏泽）下列工具中，在使用时属于费力杠杆的是（ ）
A．托盘天平 B．镊子
C．钢丝钳 D．起子
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，
再判断它是属于哪种类型的杠杆．
【解答】解：A、天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故A错误；
B、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故B正确；
C、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；D、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误．
故选B．
【点评】此题考查的是杠杆的分类主要包括以下几种：
①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂
等于阻力臂．
6．（2分）（2017•菏泽）下列用电器中，利用电流热效应工作的是（ ）
A． 电饭锅 B．抽油烟机
C．电视机 D．笔记本电脑
【分析】电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电
烙铁、电焊等都是电流的热效应的例子．
【解答】解：
A、电饭锅工作时把电能转化为内能，利用电流的热效应工作，符合题意；
B、抽油烟机中的电动机主要把电能转化为机械能，不是利用电流热效应工作的，不符合题
意；
C、电视机主要把电能转化为光能与声能，不是利用电流热效应工作的，不符合题意；
D、笔记本电脑主要把电能转化为光能，不是利用电流热效应工作的，不符合题意．
故选A．
【点评】本题主要考查学生对电流的热效应，以及电能和其它形式能的相互转化，利用热
效应工作的电器特点是把电能主要转化成内能．
7．（2分）（2017•菏泽）关于声现象，下列说法正确的是（ ）
A．声音在空气中传播比在水中传播的快
B．声音和光在空气中传播时，声音传播的较快C．喇叭播放的歌曲都是乐音
D．声音是由物体的振动产生的
【分析】（1）声音传播需要介质，真空不能传声；一般地，声音在固体中传播的最快，在
液体中次之，在空气中传播的最慢；
（2）光的传播速度远大于声音的传播速度；
（3）从环保角度，一切影响人们工作、学习和休息的声音，以及对人们想听的声音造成干
扰的声音都是噪声；
（4）声音是物体振动产生的，一切发声体都在振动．
【解答】解：
A、一般地，声音在固体中传播的最快，在液体中次之，在空气中传播的最慢，故A错误；
B、声音在空气中的速度约为340m/s，光在空气中的传播速度为3.0×108m/s，由此可知光
的传播速度远大于声音的传播速度，故B错误；
C、喇叭播放的歌曲如果影响了人们的工作、学习和休息，同样可以成为噪声，故C错误；
D、声音是由物体振动产生的，一切发声体都在振动．故D正确．
故选D．
【点评】此题考查了声音的产生、传播条件和特点及其应用以及噪声，属于声现象的重要
规律的考查，难度不大，容易解答．
8．（2分）（2017•菏泽）关于成像，下列说法错误的是（ ）
A．平面镜成的都是虚像
B．凸透镜成的都是实像
C．凸透镜可以成缩小的像，也可以成放大的像
D．凸透镜可以成倒立的像，也可以成正立的像
【分析】①平面镜成像的特点：成正立、等大的虚像．
②凸透镜成像的四种情况：
U＞2f，在凸透镜的另一侧得到倒立、缩小的实像．
U=2f，在凸透镜的另一侧得到倒立、等大的实像．
2f＞U＞f，在凸透镜的另一侧得到倒立、放大的实像．
U＜f，蜡烛的同侧得到正立、放大的虚像．
【解答】解：（1）平面镜所成的像是正立等大的虚像，故A正确；
（2）由凸透镜成像规律可知，凸透镜成像时可以是倒立放大的实像、也可以正立放大的虚
像，故B错误，D正确，（3）由凸透镜成像规律可知，U＞2f，在凸透镜的另一侧得到倒立、缩小的实像．2f＞U＞
f，在凸透镜的另一侧得到倒立、放大的实像．故C正确；
故选B．
【点评】此题主要考查了凸透镜成像原理及成像性质，还有平面镜成像的特点，要理解成
正立、等大虚像的真正含义，并做到灵活运用．
9．（2分）（2017•菏泽）下列做法中，不符合安全用电要求的是（（ ）
A．维修用电器时一定要切断电源
B．有金属外壳的用电器，金属外壳一定要接地
C．发现有人触电应先救人后断电
D．为了保证家庭电路安全，尽量不要同时使用多个大功率电器
【分析】（1）维修用电器时一定要切断电源；
（2）有金属外壳的用电器，其外壳一定要接地，以防止漏电事故的发生；
（3）触电原因是直接或间接接触火线；
（4）电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．
【解答】解：A、更换或维修用电器时应该切断电源，故A正确
B、用带有金属外壳的用电器时，外壳必须接地，是为了防止触电，符合安全用电要求，故
B正确；
C、现有人触电应先断开电源再救人，故C错误；
D、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．故大功
率用电器同时使用时，将会使电路中的电流过大，引起火灾．故D正确．
故选C．
【点评】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安
全意识，学会自我保护．
10．（2分）（2017•菏泽）关于电和磁，下列说法中正确的是（ ）
A．电流周围存在着磁场
B．改变在磁场中运动就一定会产生感应电流
C．导体在磁场中运动就一定会产生感应电流
D．电动机是利用电磁感应原理制成的
【分析】（1）据奥斯特实验说明，通电导线周围有磁场；
（2）根据产生感应电流的条件来判断；（3）根据电动机的原理来判断．
【解答】解：
A、奥斯特实验说明电流周围存在着磁场，故A正确；
BC、闭合电路中的部分导体在磁场中做切割磁感线运动时，才会产生感应电流，故BC错误；
D、电动机是根据通电线圈在磁场中受力转动原理制成的，故D错误．
故选A．
【点评】此题考查的知识点是比较多的，我们要根据我们所学的知识一一做出判断．
11．（2分）（2017•菏泽）关于物态变化，下列判断正确的是（ ）
A．夏天冰棒周围冒“白气”，是汽化现象
B．擦在皮肤上的水变干，是升华现象
C．冬天室外飘起的雪花，是凝固现象
D．秋天早晨室外花草上的露珠，是液化现象
【分析】物质由固态变为液态的过程叫熔化；物质由液态变为固态的过程叫凝固；
物质由液态变为气态的过程叫汽化；物质由气态变为液态的过程叫液化；
物质直接由固态变为气态的过程叫升华；物质直接由气态变为固态的过程叫凝华．
【解答】解：
A、冰棒周围冒出的“白气”是由水蒸气液化而形成的小水滴．故A错误；
B、擦在皮肤上的水变干是由液态变为气态过程，属于汽化现象．故B错误；
C、雪花是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象．故C错误；
D、秋天的早晨花草上结有小露珠，是水蒸气液化形成的．故D正确．
故选D．
【点评】此题主要考查的是各种物态变化的概念，结合生活中的现象考查学生对物态变化
的理解和掌握，体现了物理来源于生活，服务于社会的新课程理念．
12．（2分）（2017•菏泽）如图所示的电路中，当开关S 闭合时，下列说法正确的是（
2
）A．电流表示数不变，电压表无示数
B．电流表示数增大，电压表有示数
C．电流表示数减小，电压表有示数
D．电流表示数增大，电压表无示数
【分析】由电路图可知，只闭合S 时，电路为R 的简单电路，电流表测电路中的电流，电
1 1
压表所在支路断路，电压表无示数；再闭合S 时，R 与R 并联，电压表测电源的电压，电
2 1 2
流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过 R 的电流不变，根
1
据并联电路的电流特点可知干路电流的变化．
【解答】解：
由电路图可知，只闭合S 时，电路为R 的简单电路，电流表测电路中的电流，电压表所在
1 1
支路断路，电压表无示数；
再闭合S 时，R 与R 并联，电压表测电源的电压，电流表测干路电流，此时电压表有示数，
2 1 2
故AD错误；
因并联电路中各支路独立工作、互不影响，
所以，开关S 闭合前后，通过R 的电流不变，
2 1
因并联电路中干路电流等于各支路电流之和，
所以，干路电流增大，即电流表的示数增大，故B正确、C错误．
故选B．
【点评】本题考查了电路的动态分析，要注意开关 S 闭合前后通过R 的电流不变，是一道
2 1
较为简单的应用题．
二、填空题（本题包括7小题，每空1分，共12分．把答案用黑色签字笔写在答题卡相应
位置）
13．（2分）（2017•菏泽）2016年10月17日7点30分28秒，神舟十一号载人飞船进入
太空与天宫二号交会对接．在对接过程中，地面的工作人员发出的指令通过 电磁波 传送给载人飞船，飞船加速追赶天宫二号时，载人飞船的机械能 增大 （填“增大”、
“不变”或“减小”）．
【分析】电磁波可以在真空中传播．机械能包括动能和势能，物体动能和势能的变化会引
起机械能的变化；动能与质量和速度有关，质量越大、速度越大则动能越大；重力势能与
质量和高度有关，质量越大、高度越大则重力势能越大．
【解答】解：电磁波可以在真空中传播，指令通过电磁波传送给载人飞船的；
飞船加速追赶天宫二号时，重力势能不变，动能变大，机械能变大．
故答案为：电磁波；增大．
【点评】本题考查了电磁波的传播、影响机械能大小的因素，要求能够从不同事例中分析
机械能的变化，属于对基础知识的考查．
14．（2分）（2017•菏泽）高速行驶的列车车厢两侧的窗口打开后，窗帘没有飘向窗内，
反而会飘向窗外．这是因为车外空气的 流速大，压强小 ．列车进站前提前关闭动力，
列车由于 惯性 ，仍能前进一段路程，到达停车位置．
【分析】（1）流体压强与流速的关系是：流体流速越快的地方其压强就越小，当汽车开动
后，车外空气相对汽车的流速就比车内的快，所以车内压强要比车外大，所以窗帘要向车
外飘；
（2）一切物体都有惯性；
【解答】解：因为汽车行驶时，车外的空气流速大、压强小；车内的空气流速小、压强大
车内的气压大于车外的气压，压强差就把窗帘压向车外．
列车进站前提前关闭动力，列车由于惯性，仍能前进一段路程，到达停车位置．
故答案为：流速大，压强小；惯性．
【点评】此题考查了流体压强和流速关系的理解和惯性的理解，是一道综合题．
15．（2分）（2017•菏泽）小美用手把一个重为0.4N，体积是2.7×10﹣5m3的玩具球完全
浸没到水中，玩具球受到的浮力是 0.27 N，放手后玩具球将 下沉 （填“上浮”、
“下沉”或“悬浮”）．（g=10N/kg，ρ =1.0×103kg/m3）
水
【分析】知道球的体积（浸没时排开水的体积）和水的密度，利用阿基米德原理求小球受
到的浮力；再和球重比较，根据物体的浮沉条件确定小球的状态．
【解答】解：
球浸没在水中，则V =V=2.7×10﹣5m3，
排由阿基米德原理可知，球浸没时受到的浮力：
F =ρ gV =1×103kg/m3×10N/kg×2.7×10﹣5m3=0.27N；
浮 水 排
球的重力为G=0.4N，则F ＜G，球将下沉．
浮
故答案为：0.27；下沉．
【点评】本题考查了学生对阿基米德原理、物体浮沉条件的掌握和运用，要灵活运用公式
属于基础题目．
16．（2分）（2017•菏泽）三峡船闸实现了上下游船只的通航，如图所示．船闸是根据
连通器 原理工作的．当闸室内的水深为36米时，水对闸室底部产生的压强为 3.6×1 0 5
Pa．（g=10N/kg，ρ =1.0×103kg/m3）
水
【分析】（1）几个底部互相连通的容器，注入同一种液体，在液体不流动时连通器内各容
器的液面总是保持在同一水平面上，这就是连通器的原理．
（2）根据p=ρgh计算水对闸室底部产生的压强．
【解答】解：船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和
闸室构成连通器，所以船闸是根据连通器原理工作的．
水对闸室底部产生的压强：p=ρgh=1.0×103kg/m3×10N/kg×36m=3.6×105Pa．
故答案为：连通器；3.6×105．
【点评】本题考查连通器的原理和液体压强的计算，关键知道连通器是上端开口，底部相
连的，液面静止时保持相平．
17．（2分）（2017•菏泽）菏泽丹阳路跨铁路立交桥建造时，为了不影响南北方向上京九
铁路的正常运行，主桥沿铁路线平行的方向上修建．重达 2.48万吨的主桥面建成后，再在
水平方向上逆时针转动81.67度（如图所示），以实现与东西方向引桥的精确对接．此项
工程创造了转体重量最大、球铰直径最大、桥身最长三项世界记录．主桥面的转盘在转动
时需要减小摩擦，请你提出两种减小摩擦的办法：① 减小接触面的粗糙程度 ；② 添
加润滑油 ．【分析】减小摩擦的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代
替滑动．
【解答】解：减小摩擦的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚
动代替滑动；
主桥面的转盘在转动时需要减小摩擦，提出两种减小摩擦的办法：①减小转盘与承接面即
减小接触面的粗糙程度；②主桥面的转盘的转轴处添加润滑油．
故答案为：①减小接触面的粗糙程度；②添加润滑油．
【点评】掌握摩擦力大小的影响因素，掌握增大和减小摩擦力的方法．
18．（1分）（2017•菏泽）核电站发电流程如图所示，其能量转化过程为：核能→内能→
机械 能→电能．
【分析】结合流程图，搞清核反应堆、汽轮机、发电机中各自的能量转化情况，便可分析
出整体的能量转化过程．
【解答】解：
在核反应堆中，核能转化为介质的内能，在汽轮机中蒸气的内能转化为汽轮机的机械能，
在发电机中，机械能转化为电能，最终输送到电网上．
故答案为：机械．
【点评】明确核电站的工作流程，对我们理解其能量转化的整体过程非常有帮助．
19．（1分）（2017•菏泽）从你的生活实际出发，举出一条有效措施，能够有效地保护环
境或有助于社会的可持续发展．措施： 合理开采使用化石燃料 ．
【分析】节能减排、保护环境就是节约能源，减少二氧化碳等温室气体的排放，有计划的
发展，科学的发展，合理开采使用化石燃料，工业污水经处理后再排放，应用高效洁净的能源转换技术，利于节能减排保护环境．
【解答】解：合理开采使用化石燃料，有利于节约能源；
工业污水经处理后再排放，利用环境保护；
应用高效洁净的能源转换技术，可以节约能源，减少二氧化碳的排放；
故答案为：合理开采使用化石燃料．
【点评】本题考查环境保护问题，环境问题是考试中常出现的热点，了解各种环境问题的
产生以及对应的防治措施是解答此类试题的关键，题目难度不大．
三、作图与实验题（本题包括7个小题，共20分．按题目要求在答题卡相应位置作答）
20．（3分）（2017•菏泽）如图所示，弹簧测力计的示数为 3 N．电流表的示数为
0.2 8 A．温度计的示数为 3 8 ℃．
【分析】（1）使用弹簧测力计时，首先要明确其分度值，读数时视线与指针所在刻线相垂
直．
（2）电流表读数要先看用的是哪个量程，再看指针位置；
（3）温度计读数时，要先分清分度值，再看液柱到达的刻度，即可读出该温度计的示数．
【解答】解：（1）由图知：弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，
即此弹簧测力计的分度值为0.2N．此时指针指在“3”处，所以弹簧测力计的示数为3N；
（ 2 ） 由 图 可 知 ， 电 流 表 用 的 是 0 ～ 0.6A ， 分 度 值 是 0.02A ， 故 示 数 为 ：
0.2A+0.02A×4=0.28A；
（3）该温度计分度值是1℃，示数越往上越大，是零上，由液柱到达的刻度可知，温度计
示数是38℃；
故答案为：3；0.28；38．
【点评】此题考查的是弹簧测力计、电流表、温度计的读数，初中物理学习了很多测量工
具的使用，但没有特殊说明，只有刻度尺的读数要有估读值，其它只要读到准确值即可．21．（2分）（2017•菏泽）如图所示，标出通电螺线管的N极和S极．
【分析】由图可知小磁针的指向判断磁感线的方向，从而确定螺旋管的极性．
【解答】解：磁感线是从磁体的N极出来回到磁体的S极的；小磁针N极指向与磁感线的
方向是相同的，由图可知，螺旋管的左端应为N极，右端为S极．如图所示：
【点评】小磁针在磁场中静止时N极的指向为该点的磁场方向，也为该点次磁感线的方向．
22．（2分）（2017•菏泽）如图所示，画出气球在空中所受浮力的示意图．
【分析】不计空气阻力，空中飞行的物体只受重力作用；但是气球做的是匀速直线运动，
因此还受到浮力作用，然后根据重力的方向是竖直向下的，浮力的方向是竖直向上的画出
浮力的示意图．
【解答】解：气球在空中沿虚线做匀速直线运动，因此它受到的力是平衡力，在竖直方向
上，气球受到竖直向下的重力和竖直向上的浮力，过重心（球心），画出竖直向上的浮力
如图所示：【点评】会对物体进行正确的受力分析，会用力的示意图表示出力的作用点和方向，牢记
重力的方向总是竖直向下的．
23．（2分）（2017•菏泽）小美用相同的加热源给初温相同、质量相等的水和牛奶加热，
发现牛奶先沸腾．你猜想牛奶先沸腾的原因是： 牛奶的沸点低或者比热容小 ．
【分析】（1）用相同的加热源在相同时间内放出的热量相同，根据加热时间确定液体吸热
的多少；
（2）在初温质量相同时，液体影响加热时间的因素有沸点和比热容．
【解答】解：
用相同的加热源给初温相同、质量相等的水和牛奶加热，牛奶先沸腾，说明实验中加热牛
奶所用时间少，则其吸收的热量也少；
初温相同、质量相等的水和牛奶用相同的热源加热，牛奶先沸腾的原因可能是牛奶的沸点
低；根据c= 可知，也可能是牛奶的比热容小．
故答案为：牛奶的沸点低或者比热容小．
【点评】本题目是典型的控制变量法的研究实验，总体难度不大．
24．（3分）（2017•菏泽）电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明
“电磁铁的磁性强弱与匝数有关”，小美用两个匝数不同的电磁铁（电阻不同）设计了二
种连接方式：
A．将两个电磁铁直接串联在电路中 B．将两个电磁铁直接并联在电路中
（1）以上二种设计中，你认为正确的是 A
（2）简述你的理由 串联电路中，各处的电流是相同的，即通过两个电磁铁的电流相同 ．
【分析】探究“电磁铁的磁性强弱与匝数有关”时采用控制变量法，应控制电流相同．【解答】解：
为了证明“电磁铁的磁性强弱与匝数有关”，应控制通过两电磁铁的电流相同，改变线圈
的匝数；
（1）A是正确的连接方式；
（2）理由：串联电路中，各处的电流是相同的，即通过两个电磁铁的电流相同；若两个电
磁铁并联，由于电阻不同，则通过的电流不同．
故答案为：（1）A；（2）串联电路中，各处的电流是相同的，即通过两个电磁铁的电流相
同．
【点评】掌握电磁铁磁性强弱的影响因素，利用控制变量法和转换法探究电磁铁磁性强弱
的影响因素．
25．（3分）（2017•菏泽）小美对“物体的质量不随物态的变化而改变”产生质疑，请你
利用冰或干冰（固态CO）设计一个实验，证明物体的质量与物态无关．
2
（1）你选用测量物体质量的工具是： 天平 ．
（2）简述你的实验方法： ①用天平测量烧杯和冰的质量为 m ；
冰
②平测量烧杯和水的质量为 m ；
水
③根据 m =m ，得出物体的质量与物态无关 ．
冰 水
【分析】（1）质量的测量工具为天平；
（2）要证明物体的质量与物态无关，根据控制变量法的思想，只改变物体的状态，判断质
量的变化．
【解答】解：（1）质量的测量工具为天平；
（2）实验方法：①用天平测量烧杯和冰的质量为m ；
冰
②平测量烧杯和水的质量为m ；
水
③根据m =m ，得出物体的质量与物态无关．
冰 水
故答案为：（1）天平；（2）①用天平测量烧杯和冰的质量为m ；
冰
②平测量烧杯和水的质量为m ；
水
③根据m =m ，得出物体的质量与物态无关．
冰 水
【点评】本题考查了影响物体质量的因素，在实验设计中控制变量法的运用是解决本题的
关键．
26．（5分）（2017•菏泽）小美在做“测量小灯泡的电功率”实验时，选用的器材如下：二节干电池，一个电流表，一个电压表，一个滑动变阻器，额定电压为 2.5V的小灯泡，开
关，导线若干．设计的电路图如甲图所示．
实验次 灯泡两端电压U 电流表示
1
数 数
1 0.5V 0.1A
2 1V 0.15A
3 1.5V 0.21A
（1）请你用笔画线代替导线，将图乙中的实物电路连接完整．
（2）开关闭合前，使滑片变阻器的滑片处于最 右 端（填“左”或“右”）．
（3）根据小美记录的数据信息，要让小灯泡正常发光，电压表的示数应是 2. 5 V．
（4）电路中电流表及导线的电阻都很小，对电路的影响忽略不计，且小美所测量的数据准
确无误，通过对实验记录中的数据计算分析，你发现的新问题是： 灯丝的电阻随温度的
升高而增大 ．导致此问题产生的根本原因是： 灯丝两端的电压不同，其实际功率不同
灯丝的温度不同，所以电阻不同 ．
【分析】（1）滑动变阻器的接法：一上一下；
（2）为了保护电路，开关闭合前，使滑片变阻器的滑片处于阻值最大处；
（3）灯泡正常发光的电压叫额定电压；
（4）灯丝的电阻随温度的升高而变大．
【解答】解：（1）滑动变阻器按“一上一下”，电路连接如下图所示：（2）为了保护电路，开关闭合前，使滑片变阻器的滑片处于阻值最大处即最右端；
（3）因为灯泡的额定电压为2.5V，故小灯泡正常发光，电压表的示数应是2.5V；
（4）灯泡的电阻：R= = =5Ω；
1
R= = =6.7Ω，；
2
R= = =7.1Ω；
3
通过对实验记录中的数据计算知灯泡的电阻时逐渐增大的，因为灯丝两端的电压不同，其
实际功率不同，灯丝的温度不同，所以电阻不同．
故答案为：（1）见上图；（2）右；（3）2.5；（4）灯丝的电阻随温度的升高而增大；灯
丝两端的电压不同，其实际功率不同，灯丝的温度不同，所以电阻不同．
【点评】本题考查了伏安法测电阻及电功率的实验．这类实验操作类的题，学生一定要平
时多做实验，在实验过程中提高动手能力，同时涉及到了灯丝电阻与温度的关系，这也是
应该关注的一点．
四、计算与应用（本题包括2小题，共14分，用黑色签字笔在答题卡相应位置作答．解答
应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分．计算过程中
物理量必须带上单位）
27．（6分）（2017•菏泽）我国自主研发的“蛟龙4500”深海潜水器的质量是2×104kg，
长度有8米，高为3.5米，宽度是3米．潜水器被轮船上的机械牵引出水面时的情景如图
所示．（g=10N/kg）问：潜水器离开水面沿竖直方向匀速上升12米．
（1）牵引机械对潜水器的拉力有多大？
（2）牵引机械对潜水器所做的功是多少？
（3）假如牵引机械提升时间为2分钟，牵引机械的功率应为多少？【分析】（1）潜水器离开水面沿竖直方向匀速上升时，处于平衡状态，受到的力是平衡力；
（2）根据W=Fs算出牵引机械对潜水器所做的功；
（3）根据P= 算出牵引机械的功率．
【解答】解：（1）潜水器离开水面沿竖直方向匀速上升时，处于平衡状态，受到重力和拉
力是一对平衡力，大小相等，即F=G=mg=2×104kg×10N/kg=2×105N；
（2）牵引机械对潜水器所做的功：W=Fs=2×105N×12m=2.4×106J；
（3）牵引机械的功率应：P= = =20000W．
答：（1）牵引机械对潜水器的拉力2×105N；
（2）牵引机械对潜水器所做的功是2.4×106J；
（3）假如牵引机械提升时间为2分钟，牵引机械的功率应为20000W．
【点评】本题考查了求重力、拉力、功及功率等问题，应用重力公式、功、功率的计算公
式即可正确解题．
28．（8分）（2017•菏泽）LED灯发光的颜色与两端的电压之间的关系如表所示．小美用
一个150Ω的电阻与LED灯串联，接在电压为6V的电源上，成功的让LED灯发出了蓝光，
如图所示．
灯两端电压 2 2 3
V .
4
发光的颜色 红绿 蓝
问：（1）定值电阻R 两端的电压是多少？
1
（2）通过定值电阻R 的电流是多少？
1
（3）LED灯的实际功率是多少？
（4）LED灯工作1小时，消耗的电能是多少？
（5）小美通过电阻与LED灯串联，实现了LED灯发蓝光．请你在不使用电阻的情况下，设
计一个让LED灯发出蓝光的方法．【分析】（1）根据串联电路的电压特点分析解答；
（2）由欧姆定律解答；
（3）由P=UI可求；
（4）由W=Pt可求；
（5）根据串联电路的电压特点分析解答．
【解答】解：（1）已知电源电压，U=6V，由图表可知，让LED灯发出了蓝光时，U =3V，
LED
根据串联电路的电压特点：U=U+U ，
1 LED
定值电阻R 两端的电压：U=U﹣U =6V﹣3V=3V；
1 1 LED
（2）由欧姆定律可得，
定值电阻R 的电流：I= = =0.02A；
1 1
（3）LED灯发出了蓝光时，串联电路的电流相等，I=I =0.02A，
1 LED
LED灯发出了蓝光实际功率：P =U I =3V×0.02A=0.06W；
LED LED LED
（4）LED灯工作1小时，消耗的电能：
W=P t=0.06W×1×3600s=216J；
LED
（5）LED灯发出蓝光的电压为3V；电源电压为6V，根据根据串联电路的电压特点，可以
用两个LED灯串联起来，实现了LED灯发蓝光．
答：（1）定值电阻R 两端的电压是3V；（2）通过定值电阻R 的电流是0.02A；（3）LED
1 1
灯的实际功率是0.06W；（4）LED灯工作1小时，消耗的电能是216J；（5）可以用两个
LED灯串联起来，实现了LED灯发蓝光．
【点评】本题主要考查欧姆定律、串联电路的特点以及功率和功的计算，是一道综合题．
