2017 年广西柳州市中考物理试题
一、选择题
1.一个中学生的身高约为( )
A. 158 mm B. 158 cm C. 158 m D. 158 km
2.如图所示的实例中，为了减小摩擦的是：
A. B. C. D.

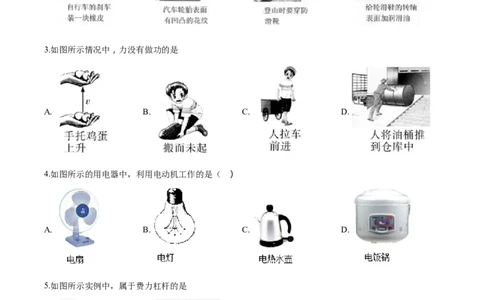

3.如图所示情况中，力没有做功的是
A. B. C. D.
4.如图所示的用电器中，利用电动机工作的是（ ）
A. B. C. D.
5.如图所示实例中，属于费力杠杆的是
A. B. C. D.
6.用温度计测量烧杯中的温度，如图所示的几种做法中正确的是 （ ）A. B. C. D.
7.如图所示，属于平面镜成像的是
A. B. C. D.

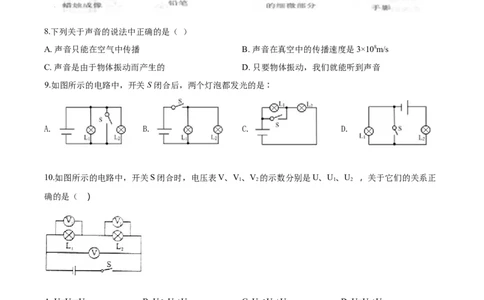

8.下列关于声音的说法中正确的是（ ）
A. 声音只能在空气中传播 B. 声音在真空中的传播速度是3×108m/s
C. 声音是由于物体振动而产生的 D. 只要物体振动，我们就能听到声音
9.如图所示的电路中，开关 S 闭合后，两个灯泡都发光的是：
A. B. C. D.
10.如图所示的电路中，开关S闭合时，电压表V、V、V 的示数分别是U、U、U ， 关于它们的关系正
1 2 1 2
确的是（ ）
A. U=U=U B. U＞U+U C. U＜U+U D. U=U+U
1 2 1 2 1 2 1 2
11.各物体的受力情况如图所示，属于二力平衡的是 ( )
A. B.C. D.
12.探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁
铁乙多，此实验说明影响电磁铁磁性强弱的因素是( )
的

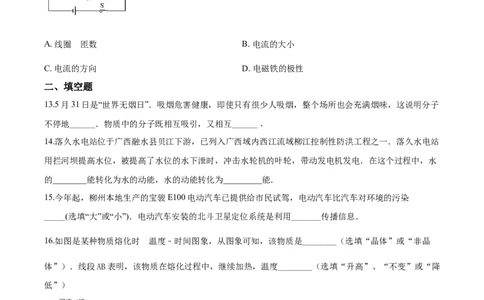

A. 线圈 匝数 B. 电流的大小
C. 电流的方向 D. 电磁铁的极性
二、填空题
13.5月31日是“世界无烟日”．吸烟危害健康，即使只有很少人吸烟，整个场所也会充满烟味，这说明分子
不停地______．物质中的分子既相互吸引，又相互______．
14.落久水电站位于广西融水县贝江下游，已列入广西域内西江流域柳江控制性防洪工程之一．落久水电站
用拦河坝提高水位，被提高了水位的水下泄时，冲击水轮机的叶轮，带动发电机发电．在这个过程中，水
的________能转化为水的动能，水的动能转化为_________能．
15.今年起，柳州本地生产的宝骏E100电动汽车已提供给市民试驾，电动汽车比汽车对环境的污染
_____(选填“大”或“小”)．电动汽车安装的北斗卫星定位系统是利用_______传播信息．
的
16.如图是某种物质熔化时 温度﹣时间图象，从图象可知，该物质是________（选填“晶体”或“非晶
体”）．线段AB表明，该物质在熔化过程中，继续加热，温度________（选填“升高”、“不变”或“降
低”）
17.我国家庭电路电压是220V，用电器的开关要安装在________（选填“火线”、“零线”或“地线”）
上．如果家用电器或线路着火，______（选填“不可”或“可以”）直接泼水灭火．
18.A砖长、宽、高分别为0.4 m、0.2 m、0.1 m，它的重为160 N，A砖的密度ρ ＝_____kg/m3.另一种外形
A跟A砖一样的B砖，如图所示，当A砖侧放、B砖立放在水平地面时，A、B砖对地面的压强相等．将A、
B砖沿水平方向截去相同的体积后，两砖对地面的压强变化之比Δρ ：Δρ ＝_____．(g取10 N/kg)．
A B
19.如图所示,电源电压不变。闭合开关S，当滑动变阻器的滑片P处于R/4时，电压表的示数为4V，当滑动
变阻器的滑片P继续向右滑至中点时，电压表示数变化了2V，则电源电压为________V；通过移动滑动变
阻器的滑片P，使R 与R的电功率分别达到最大值P、P，则P∶P=____________。
0 0 0
的

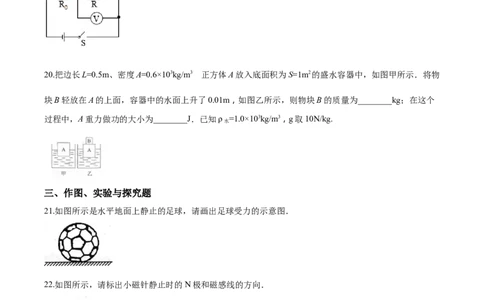

20.把边长L=0.5m、密度A=0.6×103kg/m3 正方体A放入底面积为S=1m2的盛水容器中，如图甲所示．将物
块B轻放在A的上面，容器中的水面上升了0.01m，如图乙所示，则物块B的质量为________kg；在这个
过程中，A重力做功的大小为________J．已知ρ =1.0×103kg/m3，g取10N/kg.
水
三、作图、实验与探究题
21.如图所示是水平地面上静止的足球，请画出足球受力的示意图．
22.如图所示，请标出小磁针静止时的N极和磁感线的方向．
23.在“测量物体运动的速度”的实验中，小龙和小柳测量小明跑40m的速度．（1）小龙和小柳用_____（填一种测量工具）在室外测出40m的路程．
（2）小柳担任计时员，他用_____（填一种测量工具）测量小明跑步的时间，他应站在_____处（选填“起
点”或“40m”）．
的
（3）小龙担任发令员，发令后，小明跑完40m 路程，小柳计时如图所示，由图可知，小明跑40m所用
的时间为_____s．
（4）小明跑40m的速度是_____m/s．
24.在“探究凸透镜成像的规律”的实验中：
（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如
图所示，可确定出焦距f=________cm（选填“0”、“10”或“20”）．
（2）小明用此透镜做“探究凸透镜成像的规律” 的实验．将蜡烛、凸透镜和光屏放在光具座上．点燃蜡烛，
调节凸透镜和光屏的高度，使它们的中心大致在___________________．
（3）移动蜡烛距凸透镜30cm处时，在光屏上呈现清晰倒立、缩小的________（选填“实”或“虚”）像，生
活中应用该原理制作的光学仪器是_______________．
（4）当移动蜡烛距凸透镜15cm处时，光屏上会出现的是_________（选填“放大”、“缩小”或“等大”）的实
像；如果他将蜡烛再靠近凸透镜一些，这时光屏应向_______（选填“左”或“右”）移动，以获得清晰的实像．
25.（1）在“测量小灯泡的电功率”的实验中，小明同学选取了一个标有“2.5V”、额定功率约为1W的小灯泡
和必要的实验器材．①根据电功率P=UI，小明画出实验电路图如图甲所示，图中①应接入__________，②应接入__________．
（以上两个空均选填“ ”或“ ”）
②连接电路时，开关应该_______．闭合开关，移动变阻器滑片的过程中，观察到电流表示数几乎接近最
大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是___________________．
③经检查电路连接正确后，小明连续进行了3次测量，并把测量的数据和观察到的现象填写在下列表格中，
其中第2次测量时电流表的示数如图乙所示，此时的电流为______A，小灯泡的额定功率为_________W．
（2）在我市农网改造中，小柳家从村口通过进户线接入220V的家庭电路．电工师傅想测试小柳的电学知
识，他让小柳用电压表、两个标有“220V 550W”、“220V 1100W”的电炉R、R 以及开关，连接成如图所
1 2
示的电路．只闭合S、S，电压表示数为214.4V；当闭合S、S，断开S 时，电压表示数为210.4V．①上
0 1 0 2 1
述现象可概括为______________________，用电器两端的电压越低．②造成用电器两端的电压降低的原因
是________________________．
③当闭合S、S，断开S 时，整个家庭电路消耗的电功率为________W．
0 2 1
四、综合应用题
26.（2017柳州卷）太阳能是个巨大的能源，直接利用太阳能不会污染环境，太阳能热水器就是直接利用
太阳能的装置．假如太阳能热水器内盛有200 kg、25 ℃的水，在阳光的照射下水温升高到75 ℃．已知水
的比热容c =4.2×103 J/（kg·℃）．
水
的
（1）太阳能热水器内水 温度变化了多少摄氏度_____？
（2）这些水吸收的热量是多少焦耳__---？
（3）若用干木材来加热这些水升高到相同温度，干木材完全燃烧放出的热量全部被水吸收，则需要多少
干木材____？（已知干木材的热值为q=1.2×107 J/kg）
27.小柳买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中
间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对
液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．(1)豆浆机正常加热时的电流是多少？
(2)豆浆机正常加热时电热管的电阻是多少？
(3)豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
28.横截面积均为S=1cm2的物体A与塑料B粘合成一个粘合体，全长为L=50cm．粘合体放入水中时漂浮在
水面，浸入水中的长度为4L/5，如图所示．现将浮出水面部分切去，以后每浮出水面一部分，稳定后就把
它切掉．已知ρ =1.0×103kg/m3、ρ =0.4×103kg/m3，g=10N/kg．求：
水 B
（1）粘合体未被切前，A底面受到水的压强；
（2）粘合体未被切前的总质量；
（3）第一次切掉后，稳定时浸入水中的长度；
（4）第四次切掉后，稳定时浮出水面部分的长度．
