2016年广西柳州市中考物理试卷
一、选择题（每小题3分，共36分．每小题的四个选项中只有一个是正确的，不选、多选、
错选均不得分）

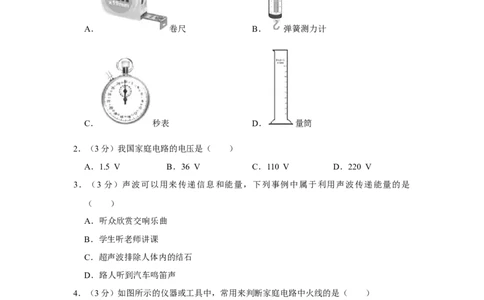

1．（3分）如图所示，下列测量工具中用来测量力的大小的是（ ）
A． 卷尺 B． 弹簧测力计
C． 秒表 D． 量筒
2．（3分）我国家庭电路的电压是（ ）
A．1.5 V B．36 V C．110 V D．220 V
3．（3 分）声波可以用来传递信息和能量，下列事例中属于利用声波传递能量的是
（ ）
A．听众欣赏交响乐曲
B．学生听老师讲课
C．超声波排除人体内的结石
D．路人听到汽车鸣笛声
4．（3分）如图所示的仪器或工具中，常用来判断家庭电路中火线的是（ ）
A． 试电笔 B． 验电器C． 电流表 D． 电压表

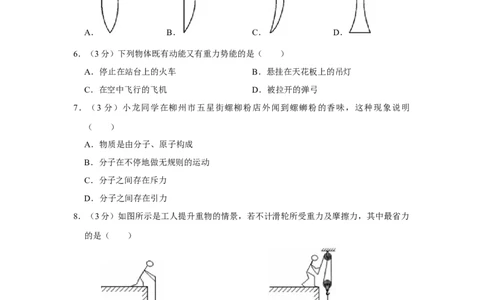

5．（3分）如图所示是几种光学部件的示意图，其中可以用于制作近视眼镜的是（ ）
A． B． C． D．
6．（3分）下列物体既有动能又有重力势能的是（ ）
A．停止在站台上的火车 B．悬挂在天花板上的吊灯
C．在空中飞行的飞机 D．被拉开的弹弓
7．（3 分）小龙同学在柳州市五星街螺柳粉店外闻到螺蛳粉的香味，这种现象说明
（ ）
A．物质是由分子、原子构成
B．分子在不停地做无规则的运动
C．分子之间存在斥力
D．分子之间存在引力
8．（3分）如图所示是工人提升重物的情景，若不计滑轮所受重力及摩擦力，其中最省力
的是（ ）
A． B．C． D．

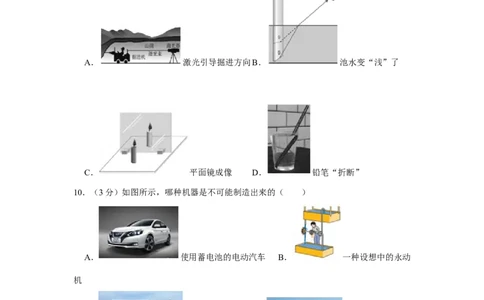

9．（3分）如图所示，哪幅图中所描绘的情景可以用光沿直线传播来解释（ ）
A． 激光引导掘进方向B． 池水变“浅”了
C． 平面镜成像 D． 铅笔“折断”
10．（3分）如图所示，哪种机器是不可能制造出来的（ ）
A． 使用蓄电池的电动汽车 B． 一种设想中的永动
机
C． 蒸汽机车 D． 客容量多的大型
飞机
11．（3分）如图所示，在静止的小磁针旁放一条直导线，当导线与电池触接瞬间，发现小磁针转动，说明（ ）
A．电流的周围存在着磁场
B．导线通电发热
C．导线做切割磁感线运动时会产生电流
D．小磁针在没有磁场时也会转动

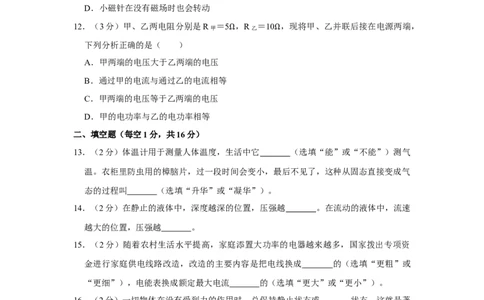

12．（3分）甲、乙两电阻分别是R甲 ＝5 ，R乙 ＝10 ，现将甲、乙并联后接在电源两端，
下列分析正确的是（ ） Ω Ω
A．甲两端的电压大于乙两端的电压
B．通过甲的电流与通过乙的电流相等
C．甲两端的电压等于乙两端的电压
D．甲的电功率与乙的电功率相等
二、填空题（每空1分，共16分）
13．（2分）体温计用于测量人体温度，生活中它 （选填“能”或“不能”）测气
温。衣柜里防虫用的樟脑片，过一段时间会变小，最后不见了，这种从固态直接变成气
态的过程叫 （选填“升华”或“凝华”）。
14．（2分）在静止的液体中，深度越深的位置，压强越 。在流动的液体中，流速
越大的位置，压强越 。
15．（2分）随着农村生活水平提高，家庭添置大功率的电器越来越多，国家拨出专项资
金进行家庭供电线路改造，改造的主要内容是把电线换成 的（选填“更粗”或
“更细”），电能表换成额定最大电流 的（选填“更大”或“更小”）。
16．（2分）一切物体在没有受到力的作用时，总保持静止状态或 状态。这就是著
名的牛顿第一定律。鞋底上的花纹是为了 （选填“增大”或“减小”）摩擦。
17．（2分）铁丝、橡皮擦、玻璃杯等物体中，属于导体的是 。许多用电器接通电
源后，都伴有热现象产生，这种现象叫做电流的 效应。
18．（2分）同名磁极相互排斥，异名磁极相互 。电动机的工作原理是磁场对
导线的作用。
19．（2分）移动电话是利用 传递信息的。我国新能源的开发利用走在世界前列，风力发电机组总装机居世界第一位。风能属 （选填“可”或“不可”）再生能源
20．（2分）如图所示，电源电压U＝6V保持不变，R ＝6 ，R ＝4 ，滑动变阻器R 最
1 2 0
大阻值为20 ．当R 变化到某一阻值时，R 与R 电功率Ω之和具有Ω最大值，该最大值为
0 1 2
W；当R ＝ Ω 时，R 电功率最大。
0 0
Ω
三、作图、实验探究题（第21、22小题各2分，第23小题5分，第24小题6分，第25小
题9分，共24分）
21．（2分）画出图中光线通过透镜的光路图。
22．（2分）在实物图中用笔画线代替导线，将未连接好的实物图连接起来。要求：两个
小灯泡并联，开关同时控制两个小灯泡，导线不能交叉。
23．（5分）如图所示是“探究平面镜成像的特点”实验装置。
（1）实验中沿着玻璃板在纸上画一条直线，代表平面镜的位置。用于测量像与物体到
平面镜的距离的工具是 。
（2）实验中A、B两支蜡烛的外形应 （选填“相同”或“不同”）。当B蜡烛
与A蜡烛的像完全重合时，移去 B 蜡烛，在原来的位置上放一光屏，在光屏上
（选填“能”或“不能”）承接到A蜡烛的像，说明平面镜成的像是虚像。
（3）实验中在白纸上记录了像与物体对应点的位置，分别测量它们到玻璃板的距离，
并记录在下表中。次数 蜡烛到平面镜的距离/ 蜡烛的像到平面镜的距离/ 蜡烛的像与蜡烛的大小关
cm cm 系
1 8 8 相等
2 12 12 相等
3 16 16 相等
实验表明，平面镜所成像的大小与 的大小相等，像和物体到平面镜的距离
，像和物体的连线与镜面垂直。
24．（6分）小柳同学做“探究水沸腾时温度变化的特点”实验。
（1）小柳同学安装的实验装置如图甲所示，其中错误之处是 。
（2）他改正错误后，当水温上升到90℃时，每隔0.5min读一次温度计的示数，直到水
沸腾，其数据记录如下表所示。
时间/min 0 0.5 1 1.5 2 2.5 3 3.5
温度/℃ 90 92 96 98 98 98 98
第三次数据没有记录，当时温度计示数如图乙所示，该读数为 ℃。
（3）请根据（2）中记录的数据在图丙中绘制水沸腾时温度与时间的关系的图象。
（4）从实验中可以看到，水沸腾时形成的大量气泡不断上升、 （选填“变大”
或“变小”）。水在沸腾过程中需要吸收热量，水的温度 （选填“升高”、“降
低”或“不变”）。25．（9分）在“测量小灯泡电功率”的实验中，小柳同学连接的电路如图甲所示，所用
小灯泡额定电压为2.5V，电源电压保持不变。
（1）连接电路时，开关应 （选填“闭合”或“断开”），应将滑片P放在变阻
器的 （选填“A”或“B”）端，电压表应选用的量程是 （选填“0～3V”
或“0～15V”）。
（2）连接电路后，闭合开关，小柳发现电流表有示数，但小灯泡不亮，电压表示数为
零，故障的原因可能是 。（写出一种）
（3）故障排除后，闭合开关，调节滑动变阻器滑片P，当电流表示数如图乙所示时，小
灯泡正常发光，此时电流表示数为 A，该灯泡的额定功率是 W。
（4）小龙同学在测同样规格的小灯泡电功率时，发现电流表 3A的量程已损坏，只有
0.6A的量程可用。小龙查资料，知道电流表内部有电阻，电阻阻值很小，0.6A量程所
对应的内部电阻阻值约为0.1 ．为顺利完成实验，他设计了如图丙所示电路，想把电流
表的量程临时改为1.2A．图中Ω ab是一根长20cm的锰铜电阻丝，总阻值约为0.2 ，a端
用一个夹子固定，另一个夹子可在ab间移动。 Ω
实验室提供下列器材：
A．锰铜电阻丝ab长20cm，总阻值约为0.2
B．滑动变阻器（0～10 ） Ω
C．滑动变阻器（0～50Ω）
D．蓄电池电压24V Ω
E．开关一个，夹子两个，导线若干
①小龙实验时应选择的滑动变阻器是 （填字母代号）。
②小龙实验操作步骤如下：
Ⅰ按照图丙连接电路，滑动变阻器的滑片放在电阻最大的位置，开关处于断开状态，同
时断开锰铜电阻丝b端的夹子；Ⅱ闭合开关， ，使电流表的示数为0.6A；
Ⅲ 。
这样电流表的量程就临时改为了1.2A。
四、综合应用题（第26小题6分，第27小题8分，第28小题10分，共24分．要求写出
必要的文字说明、运算公式和重要演算步骤，答案必须写出数值和单位）
26．（6分）2016年五一假期，三千多名自行车爱好者在风景秀美的环江滨水大道等路段
参加“快乐骑行，拥抱柳江”的健身运动。小龙同学骑公共自行车参加了6km骑行体验
运动。他在某路段匀速直线行驶。在 50s内通过了 300m的路程，所受阻力大小为
40N。
（1）小龙同学在50s内骑车行驶的速度是多少？若他按此速度完成6km骑行体验运动，
需要多长时间？
（2）小龙同学在50s内骑车行驶的功率是多少？
27．（8分）如图所示，灯泡L标有“8V，4W”字样，电源电压U＝9V，电源电压及灯泡
电阻均保持不变，滑动变阻器最大阻值为10 ，电压表量程是0～3V，求：
（1）灯泡的额定电流； Ω
（2）为使灯泡正常发光，滑动变阻器连入电路的阻值；
（3）为使整个电路安全，滑动变阻器的阻值变化范围。
28．（10分）正方体塑料块A边长l ＝0.1m，它所受的重力G ＝6N．另一圆柱体B高h
A A B
＝0.1m，底面积 S B ＝5×10﹣3m2，它的密度 B ＝1.6×103kg/m3．已知水的密度 水 ＝
1.0×103kg/m3，取g＝10N/kg。 ρ ρ
（1）圆柱体B所受的重力是多少？
（2）将塑料块A浸没在水中，通过计算说明释放后它上浮还是下沉？
（3）如图所示，将圆柱体B置于塑料块A正上方，放入一个水平放置的水槽中，向水
槽缓慢注水，请写出塑料块A对水槽底部的压强p。
