2017 年江苏省镇江市中考物理试卷
一、选择题（本题共12个小题，每小题2分，共24分）
1．电阻这一物理量的单位是（ ）
A．安培B．欧姆 C．伏特D．瓦特
2．用大小不同的力敲击鼓面可改变声音的是（ ）
A．传播速度B．音调 C．音色D．响度

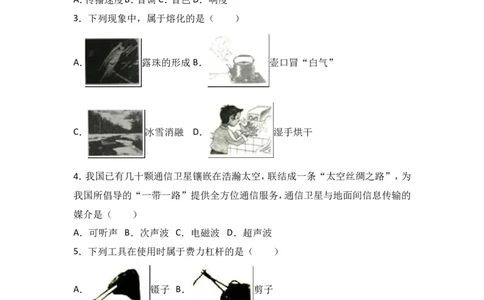

3．下列现象中，属于熔化的是（ ）
A． 露珠的形成B． 壶口冒“白气”
C． 冰雪消融 D． 湿手烘干
4．我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为
我国所倡导的“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的
媒介是（ ）
A．可听声 B．次声波 C．电磁波 D．超声波
5．下列工具在使用时属于费力杠杆的是（ ）
A． 镊子 B． 剪子
C． 钳子 D． 起子
6．下列估计值中，最接近实际的是（ ）
A．人正常步行时的速度约为5m/s
B．住宅楼每层楼的高度约为3mC．一本物理书的质量约为30g
D．一盏家用节能灯的功率约为1kW

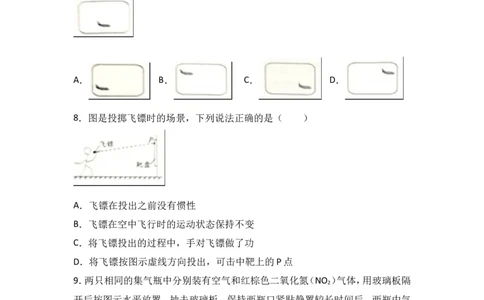

7．我国自主研制的大飞机C919试飞期间，一伴飞飞机与C919朝同一方向沿直线
匀速飞行，题图为 伴飞飞机上的
科研人员某时刻通过航窗所看到的C919图景，已知伴飞飞机的速度比C919的大
则一段时间后科研人员看到的图景可能是（ ）
A． B． C． D．
8．图是投掷飞镖时的场景，下列说法正确的是（ ）
A．飞镖在投出之前没有惯性
B．飞镖在空中飞行时的运动状态保持不变
C．将飞镖投出的过程中，手对飞镖做了功
D．将飞镖按图示虚线方向投出，可击中靶上的P点
9．两只相同的集气瓶中分别装有空气和红棕色二氧化氮（NO ）气体，用玻璃板隔
2
开后按图示水平放置，抽去玻璃板、保持两瓶口紧贴静置较长时间后，两瓶中气
体颜色变得相同．已知瓶中NO 气体的密度比瓶中空气的大，下列说法正确的是
2
（ ）
A．此现象能说明分子间存在相互作用的引力B．此现象与“扫地时灰尘飞扬”的成因相同
C．颜色变得相同后，瓶中气体分子停止运动
D．颜色变得相同后，左侧瓶中气体密度变大

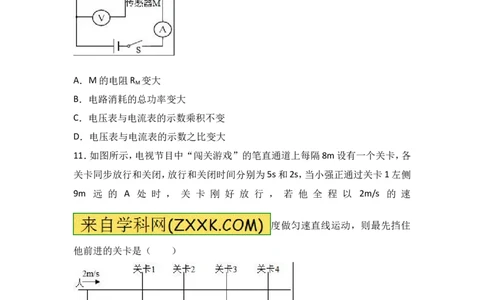

10．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴
在针口处的传感器M接触到从针口处漏出的药液后，其电阻R 发生变化，导致
M
电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（ ）
A．M的电阻R 变大
M
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变
D．电压表与电流表的示数之比变大
11．如图所示，电视节目中“闯关游戏”的笔直通道上每隔8m设有一个关卡，各
关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧
9m 远 的 A 处 时 ， 关 卡 刚 好 放 行 ， 若 他 全 程 以 2m/s 的 速
度做匀速直线运动，则最先挡住
他前进的关卡是（ ）
A．关卡4 B．关卡3 C．关卡2 D．关卡1
12．图是一小球从密度均匀的油中A处由静止释放后竖直下落的图景，小球在AB
段做加速运动，在BC段做匀速运动，①和②是小球经过的两个位置，则（ ）A．小球与油的密度相等
B．小球经过位置①处所受浮力比②处的小
C ．小球的机械能在BC段保持不
变
D．小球在BC段不只受到重力和浮力
二、填空题（本题共9个小题，每空1分，共28分）

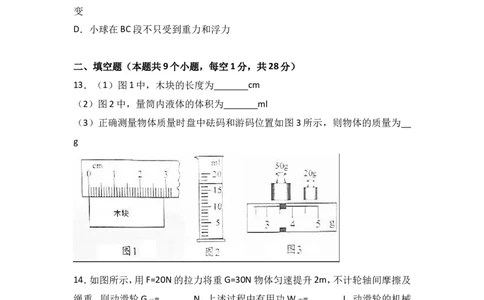

13．（1）图1中，木块的长度为 cm
（2）图2中，量筒内液体的体积为 ml
（3）正确测量物体质量时盘中砝码和游码位置如图3所示，则物体的质量为
g
14．如图所示，用F=20N的拉力将重G=30N物体匀速提升2m，不计轮轴间摩擦及
绳重，则动滑轮G = N，上述过程中有用功W = J，动滑轮的机械
动 有
效率η= ．
15．图示实验装置中，磁体和导体棒均水平放置，断开S 、闭合S ，使导体棒水平
2 1
向右运动，电流表G的指针向右偏，这是 现象，为使G的指针向左偏，可使导体棒向 运动，断开S 、闭合S ，导体棒能运动起来，依此可制成
1 2
（选填“电动机”或“发电机”）．
16．用水冷却鸡蛋，鸡蛋的温度降低，内能 ，这是通过 改变了鸡蛋
的内能，若水的质量是0.5kg，水温升高了5℃，则水吸收的热量是 J．
17．如图所示，针筒中充满了气态乙醚，当向下压活塞时，会有液态乙醚出现，这
是 现象（填一种物态变化名称），此过程 热量（选填“吸热”或
“放热”）；使气态乙醚发生这种物态变化的另一种方法是 温度．
18．某合金材料制成的解冻板，无需用水用电即可快速解冻食品，这是利用了该
材料 性强的物理属性；边长为0.1m的由上述材料制成的正方体合金块质
量为3kg，该材料的密度ρ= kg/m3，静置在水平地面上时对地面的压强p=
Pa．g取10N/kg．
19．图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关
系如图2所示，闭合开关S，电压表示数为4.5V，则电路中电流I= A，灯泡
功率P= W，定值电阻R= Ω
20．图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，
电饭锅处于 档，已知R =484Ω，烧煮时的功率是保温时的11倍，则R =
1 2
Ω，该电饭煲烧煮，保温各1h可使电能表的指示灯闪烁 次．21．如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，
位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右
移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成
的像都是 立的，P位于A的 侧，上述过程中光屏是向 侧移
动的，用刻度表示透镜在光具座上的位置： ．
三、解答题（共7个小题，共48分）
22．请在图中虚线框内标出电源左端的极性（“+”或“﹣”）和静止小磁针的N
极；
23．请将虚线框内带有保险丝的三孔插座正确接入家庭电路．
24．形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图．
25．图1是某同学探究平面镜成像特点的实验装置，棋子A和B完全相同（1）实验中应选择较 （选填“厚”或“薄”）的茶色玻璃板，并将其
放置在水平桌面上．
（2）为确定棋子A像的位置，应在玻璃板后方移动棋子B，直到它与棋子A的像
；
（3）多次改变棋子A的位置进行实验，可得到像与物关于 对称的实验结
论
（4）某次实验后，将光屏竖直放置棋子B的位置，光屏上 （选填“能”或
“不能”）接收到棋子A的像．
（5）另一位同学直接用平面镜来确定像的位置，如图2所示，平面镜竖直放置在
铺有白纸的水平桌面上，将5节同样的小电池直立在白纸上，保持电池①的位置
不变，移动其它电池，使电池③遮挡住电池①的像和电池②，电池⑤遮挡住电池
①的像和电池④，在白纸上记录下电池的位置如图3所示，请在图3中作出电池
①像的位置并用“•”表示．
26．图1是小丽探究动能大小与速度关系时的实验场景：斜面上有两平行轨道，
将两小球①、②从轨道上由静止释放，与放置在水平木板上的两个相同木块①、
②发生碰撞，两个木块初始位置到斜面底端的距离相等．
[来源:Z_xx_k.Com]
（1）为完成实验，应使两个质量 的小球从轨道上 高度由静止释放
（均选填“相同”或“不同”）
（2）由图1场景可知，碰撞木块前瞬间，小球 的动能较大，两木块通过A、B两点处所受的滑动摩擦力大小分别为f 、f ，则f f ，滑行中，木块的动能
A B A B
转化成 能；
（3）图2是某次实验的场景：将两小球从图中E、F处静止释放，最终木块①从水
平木板的右端滑出，小丽用质量更大的木块③替换木块①后继续此次实验，将两
小球仍从图中E、F处由静止释放，木块③未滑出木板，小丽的实验改进有一处遗
漏，它是 ．
27．在测量电阻的实验中：
（1）小华设计的测量电路如图1所示，待测电阻R 约10Ω
x
①在开关闭合前，滑动变阻器的滑片应置于最 端；
②导线A、B、C、D中有一根连接错误，这根导线是 ；
③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数
不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路
中 出现了 故障．
（2）小清设计的测量另一待测电阻R 阻值的电路如图2所示
x
①他的测量步骤如下
第1步：将R 接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当
x
位置，此时电压表的示数如图3所示，示数为 V；断开开关S，移走Rx
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位
置不变，调节电阻箱使电压表的示数仍如图3所示，此时电阻箱接入电路中阻值
R=48Ω，则小清测得R 的阻值为 Ω
x
②在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得R
x
的阻值将偏 ，设滑片P的右移使滑动变阻器接入电路的阻值增大了2Ω，
则小清测得R 的值为 Ω．
x
28．如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴
合的面积为30cm2，大气压强为1×105Pa，AB为轻质杠杆，O为转轴，OA与OB的
长度之比为1：3保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖
（1）求吸盘所受的大气压力F
0
（2）求人所用拉力F
（3）若人沿图中虚线方向施加拉力F′将吸盘拉离地砖，请画出拉力F′的力臂．
29．某汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，消耗了5kg汽
油，汽油燃烧释放能量的40%随废气通过热电转换装置，如图所示，汽油热值近
似取q=5×107J/kg，设汽油在气缸内完全燃烧．
（1）图示时刻，四冲程汽油机处于 冲程；若该汽油机每分钟完成7200个
冲程，则它每秒钟完成 个工作循环
（2）若上述过程中汽油燃烧释放能量的30%用来驱动汽车行驶，求汽车所受的阻
力f；
（3）研究表明新材料的出现可将热电转换装置的效率大幅提高到15%，据此计算，
上述过程中随废气排放的能量通过转换装置后可获得多少电能？这些电能可供
车内总功率为1000W的用电器持续工作多长时间？
30．建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一，让市民不再“城
市看海”．图1是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为电
阻箱，R 为置于池底的压力敏感电阻，其阻值随上方水的压力的变化而变化，已
F
知：电压U=12V；当电磁铁线圈中的电流I≤0.04A时，铁质开关K被释放，当
I≥0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内；电磁铁线圈电阻不计，R 的阻值随池内水位变化关系如图2所示．
F
（1）当池内水位升高时，R 受到水的压力将变 ；
F
（2）请在图1中接入一电压表，要求当水位升高时电压表的示数增大
（3）若此电路能控制池内的最低水位0.5m，求所能控制的最高水位．
（4）为既能调高池内最高水位，又能使池内最高与最低水位的高度差保持不变，
小明采取了减小R的调节方案，该该方案是 的（选填“可行”或“不可
行”），你的理由是 ．2017年江苏省镇江市中考物理试卷
参考答案与试题解析
一、选择题（本题共12个小题，每小题2分，共24分）
1．电阻这一物理量的单位是（ ）
A．安培B．欧姆 C．伏特D．瓦特
【考点】I9：电阻．
【分析】电学中各个物理量都有自己的国际单位；电阻的国际单位是欧姆，简称欧，
符号为Ω．
【解答】解：A、安培是电流的国际单位；故A错误；
B、电阻的国际单位是欧姆，简称欧，符号为Ω．故B正确；
C、伏特是电压的国际单位；故C错误；
D、瓦特是功率的国际单位；故D错误；
故选B
2．用大小不同的力敲击鼓面可改变声音的是（ ）
A．传播速度B．音调 C．音色D．响度
【考点】9G：响度与振幅的关系．
【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度
越 大 ， 响 度 越 大 ； 振 动 幅 度 越 小 ， 响
度越小．
【解答】解：当用大小不同的力敲
击鼓面时，鼓面会因振动而发出声音，由于鼓面振动的幅度不同，所以声音的响
度也会不同；
故选D．3．下列现象中，属于熔化的是（ ）
A． 露珠的形成B． 壶口冒“白气”
C． 冰雪消融 D． 湿手烘干
【考点】19：熔化与熔化吸热特点．
【分析】（1）在一定条件下，物体的三种状态﹣﹣固态、液态、气态之间会发生相
互转化，这就是物态变化；
（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态
变 为 液 态 叫 液 化 ， 由 液 态 变 为 气 态 叫 汽 化 ；
由固态变为液态叫熔化，由液态
变为固态叫凝固．
【解答】解：A、露珠是空气中的水蒸气遇冷液化成的小水珠，属于液化现象，故A
错误；
B、壶口冒“白气”是水蒸气遇冷液化成的小水珠，属于液化现象，故B错误；
C、冰雪消融是有固态变成液态，
属于熔化现象，故C正确；
D、湿手烘干是水由液态变成气态，是汽化现象，故D错误．
故选C．
4．我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为
我国所倡导的“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的
媒介是（ ）
A．可听声 B．次声波 C．电磁波 D．超声波
【考点】D2：电磁波的传播．【分析】通信卫星是利用电磁波来传递信息的．
【解答】解：通信卫星与地面间信息传输是依靠电磁波来完成的．
故选：C．
5．下列工具在使用时属于费力杠杆的是（ ）
A． 镊子 B． 剪子
C． 钳子 D． 起子
【考点】7O：杠杆的分类．
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小
关系，再判断它是属于哪种类型的杠杆．
【解答】解：A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；
B、剪子 在使用过程动力臂大于阻
力臂，是省力杠杆，故B错误；
C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
C、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误．
故选：A．
6．下列估计值中，最接近实际的是（ ）
A ． 人 正 常 步 行 时 的 速 度 约 为 5m/s
B．住宅楼每层楼的高度约为3m
C．一本物理书的质量约为30g
D．一盏家用节能灯的功率约为1kW
【考点】63：长度的估测；23：质量的估测；68：速度与物体运动；J7：电功率．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据
需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实
际的答案．
【解答】解：
A、人正常步行的速度在4km/h=4× m/s≈1.1m/s左右．故A不符合实际；
B、住宅楼三层的高度在10m左右，一层楼的高度一般在3m左右．故B符合实际
C、一个大苹果的质量在300g左右，一本物理书的质量与此差不多，在300g左右．
故C不符合实际；
D、教室中日光灯的额定功率在40W左右，家用节能灯的额定功率比日光灯还要
小得多，一般在10W左右．故D不符合实际．
故选B．
7．我国自主研制的大飞机C919试飞期间，一伴飞飞机与C919朝同一方向沿直线
匀速飞行，题图为伴飞飞机上的科研人员某时刻通过航窗所看到的
C919图景，已知伴飞飞机的速度
比C919的大，则一段时间后科研人员看到的图景可能是（ ）
A． B． C． D．
【考点】52：参照物及其选择．
【分析】判断一个物体的运动情况，一定是相对参照物而言，选择不同的参照物，
物体的运动情况会不一样．
【解答】解：
飞机C919试飞期间，伴飞飞机与C919朝同一方向沿直线匀速飞行，伴飞飞机的
速度比C919的大，所以经过一段时间后C919应该相对于伴飞飞机向后运动，故A图符合实际情况，故A正确．
故选A．
8．图是投掷飞镖时的场景，下列说法正确的是（ ）
A．飞镖在投出之前没有惯性
B．飞镖在空中飞行时的运动状态保持不变
C．将飞镖投出的过程中，手对飞镖做了功
D．将飞镖按图示虚线方向投出，可击中靶上的P点
【考点】6L：惯性；6Q：平衡状态的判断；76：重力；EA：力是否做功的判断．
【分析】（1）物体都有保持原来运动状态的性质叫惯性，一切物体在任何情况下
都有惯性；
（2）力的作用效果：力可以改变物体的形状、力可以改变物体的运动状态；
（3）做功的两个必要因素：①．作用在物体上的力；②．物体在力的方向上通过的
距离；
（4）在地球附近的物体都受到地球的吸引力，叫重力，重力的方向竖直向下．
【解答】解：A、一切物体在任何情况下都有惯性，故A错误；
B、飞镖在空中受到竖直向下的重力作用，飞行时的运动状态时刻在改变，故B错
误；
C、将飞镖投出的过程中，手对飞镖做了功，飞镖受到了力，并且在力的方向移动
了距离，使物体具有了机械能，故C正确；
D、将飞镖按图示虚线方向投出，飞镖受重力作用，由于重力的方向竖直向下，飞
镖不做直线运动，故不能击中靶上的P点．
故选C．
9．两只相同的集气瓶中分别装有空气和红棕色二氧化氮（NO ）气体，用玻璃板隔
2
开后按图示水平放置，抽去玻璃板、保持两瓶口紧贴静置较长时间后，两瓶中气体颜色变得相同．已知瓶中NO 气体的密度比瓶中空气的大，下列说法正确的是
2
（ ）
[来源:Zxxk.Com]
A．此现象能说明分子间存在相互作用的引力
B．此现象与“扫地时灰尘飞扬”的成因相同
C．颜色变得相同后，瓶中气体分子停止运动
D．颜色变得相同后，左侧瓶中气体密度变大
【考点】GW：扩散现象．
【分析】不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了
分子在不停的做无规则运动．
【解答】解：
A、当把中间的玻璃板抽掉后观察到左右两个瓶子颜色变均匀了，这是扩散现象，
说明分子在不同的做无规则运动，故A错误；
B、“扫地时灰尘飞扬”是固态颗粒的机械运动，此现象与“扫地时灰尘飞扬”
的成因不同，故B错误；
C、组成物质的分子在不停地做无规则运动，两瓶颜色变得相同后，瓶中气体分子
仍然在运动，故C错误；
D、因为NO 气体的密度大于空气的密度，所以两气体混合后，左侧瓶中气体密度
2
变大，故D正确．
故选D．
10．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴
在针口处的传感器M接触到从针口处漏出的药液后，其电阻R 发生变化，导致
M
电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（ ）A．M的电阻R 变大
M
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变
D．电压表与电流表的示数之比变大
【考点】IZ：电路的动态分析；IH：欧姆定律的应用；JA：电功率的计算．
【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，
电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的
示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表
A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中
总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻
的阻值可知电压表V与电流表A的比值变化．
【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的
电压，电流表测电路中的电流．
由题意可知，M接触药液后，警报器报警，电压表V的示数增大，
由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的
示数变大，
则电压表与电流表的乘积变大，故C错误；
由P=UI可 知，电源电压不变时，
电路消耗的总功率变大，故B正确；
由R= 可知，电路中的总电阻变小，
因串联电路中总电阻等于各分电压之和，
所以，M的电阻R 变小，故A错误；
M由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电
流表的比值不变，故D错误．
故选B．
11．如图所示，电视节目中“闯关游戏”的笔直通道上每隔8m设有一个关卡，各
关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧
9m远的A处时，关卡刚好放行，若他全程以2m/s的速度做匀速直线运动，则最
先挡住他前进的关卡是（ ）
A．关卡4 B．关卡3 C．关卡2 D．关卡1
【考点】69：速度公式及其应用．
【分析】计算到达各个关卡的时间与关卡放行和关闭的时间对比，得出结果．
【解答】解：
由题知，关卡放行和关闭时间分别为5s和2s，小强正通过A处时，关卡刚好放行，
由v= 可得，小强到达关卡1时所用的时间：t = = =4.5s＜5s，所以关卡1
1
不会挡住他；
每两个关卡间距离8m，所以小强通过相邻两关卡所用的时间t= = =4s，
小强到达关卡2的时间：t =t +t=4.5s+4s=8.5s，5s+2s＜t ＜5s+2s+5s，所以关卡2不
2 1 2
会挡住他；
小强到达关卡3的时间：t =t +t=8.5s+4s=12.5s，5s+2s+5s＜t ＜5s+2s+5s+2s，所以
3 2 3
关卡3会最先挡住他．
故选B．
12．图是一小球从密度均匀的油中A处由静止释放后竖直下落的图景，小球在AB
段做加速运动，在BC段做匀速运动，①和②是小球经过的两个位置，则（ ）A．小球与油的密度相等
B．小球经过位置①处所受浮力比②处的小
C．小球的机械能在BC段保持不变
D．小球在BC段不只受到重力和浮力
【考点】6U：力与运动的关系；8O：阿基米德原理；8S：物体的浮沉条件及其应用；
FN：动能和势能的大小变化．
【分析】（1）根据浮沉条件判断油和小球的密度；
（2）根据F =ρ gV 判断小球经过位置①处所受浮力与②处的大小；
浮 液 排
（3）影响动能的因素：质量和速度；
影响重力势能的因素：质量和高度；
（4）根据“小球在AB段做加速运动，在BC段做匀速运动”来受力分析．
【解答】解：A、小球从密度均匀的油中A处由静止释放后竖直下落，是下沉过程，
下沉物体的密度大于油的密度，故A错误；
B、根据F =ρ gV 知，下沉过程中，液体的密度不变，排开液体的体积不变，浮力
浮 液 排
不变，故小球经过位置①处所受浮力等于②处的大小，故B错误；
C、小球在BC段做匀速运动，质量不变，速度不变，动能不变，高度减小，重力势能
减小，机械能减小，故C错误；
D、小球在BC段做匀速运动，受到平衡力的作用，但重力大于浮力，故不只受到重
力和浮力，还受油的阻力，故D正确．
故选D．
二、填空题（本题共9个小题，每空1分，共28分）
13．（1）图1中，木块的长度为 2.90 cm
（2）图2中，量筒内液体的体积为 1 7 ml
（3）正确测量物体质量时盘中砝码和游码位置如图 3所示，则物体的质量为
73.5 g【考点】64：长度的测量；25：质量的测量与天平；2D：量筒的使用．
【分析】（1）使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没
从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物
体长度，注意刻度尺要估读到分度值的下一位；
（2）首先认清量筒的分度值，然后进行读数；
（3）先读出砝码的质量；再读出游码在标尺上的示数，读取游码在标尺上的示数
先要认清分度值（相邻两刻线之间的刻度），然后看游码的左端在标尺的什么位
置读出游码示数；砝码质量加上游码示数就是物体的质量．
[来源:Z,xx,k.Com]
【解答】解：
（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺
的分度值为1mm；木块左侧与0刻度线对齐，右侧与2.90cm对齐，所以木块的长
度为L=2.90cm；
（2）在量筒上，10ml之间有10个小格，一个小格代表1ml，即量筒的分度值为
1ml，液体的体积为V=17ml；
（3）天平标尺的分度值是0.5g，被测物体的质量是50g+20g+3.5g=73.5g．
故答案为：（1）2.90；（2）17；（3）73.5．
14．如图所示，用F=20N的拉力将重G=30N物体匀速提升2m，不计轮轴间摩擦及
绳重，则动滑轮G = 1 0 N，上述过程中有用功W = 6 0 J，动滑轮的机械效
动 有
率η= 75% ．【考点】F4：滑轮（组）的机械效率；7!：滑轮组绳子拉力的计算．
【分析】动滑轮绳子的有效股数为2，不计轮轴间摩擦及绳重，根据F= （G+G ）
动
求出动滑轮的重力，根据W=Gh求出有用功，根据W=Fs=Fnh求出总功，利用η=
×100%求出动滑轮的机械效率．
【解答】解：动滑轮绳子的有效股数为2，不计轮轴间摩擦及绳重，
由F= （G+G ）可得，动滑轮的重力：
动
G =nF﹣G=2×20N﹣30N=10N，
动
有用功：
W =Gh=30N×2m=60J，
有
总功：
W =Fs=20N×2×2m=80J，
总
动滑轮的机械效率：
η= ×100%= ×100%=75%．
故答案为：10；60；75%．
15．图示实验装置中，磁体和导体棒均水平放置，断开S 、闭合S ，使导体棒水平
2 1
向右运动，电流表G的指针向右偏，这是 电磁感应 现象，为使G的指针向左
偏，可使导体棒向 左 运动，断开S 、闭合S ，导体棒能运动起来，依此可制成
1 2
电动机 （选填“电动机”或“发电机”）．
【考点】CP：电磁感应；CJ：磁场对通电导线的作用．
【分析】（1）产生感应电流的条件：闭合的一部分导体在磁场中做切割磁感线运
动，导体中有感应电流产生；感应电流的方向跟导体切割磁感线方向、磁场方向有关．
（2）通电导体在磁场中受力的作用；将电能转化为机械能，由此发明了电动机．
【解答】解：断开S 、闭合S ，使导体棒水平向右运动，此时导体在磁场中做切割磁
2 1
感线运动，电路中就会产生感应电流，电流表G的指针向右偏，这是电磁感应现
象；
感应电流的方向与导体运动方向有关，为使G的指针向左偏，可使导体棒向左运
断开S 、闭合S ，导体棒有电流，在磁场中受到到力的作用，能运动起来，这就是
1 2
电动机的原理．
故答案为：电磁感应；左；电动机．
16．用水冷却鸡蛋，鸡蛋的温度降低，内能 减小 ，这是通过 热传递 改变了
鸡蛋的内能，若水的质量是 0.5kg，水温升高了 5℃，则水吸收的热量是
1.05 × 10 4 J．
【考点】GA：热传递改变物体内能；GG：热量的计算．
【分析】（1）改变物体内能有两种方式：做功和热传递．热传递过程是能量的转移，
而做功过程是能量的转化；
（2）知道水的质量、水的比热容、水的温度变化，利用吸热公式Q =cm△t求水吸
吸
收的热量，．
【解答】解：（1）用水冷却鸡蛋，水的温度低，鸡蛋的温度高，存在温度差，内能由
温度高的鸡蛋传向温度低的水，因此是通过热传递的方式来减小鸡蛋的内能；
（2）水吸收的热量Q =cm△t=4.2×103J/（kg•℃）×0.5kg×5℃=1.05×104J．
吸
故答案为：减小；热传递；1.05×104．
17．如图所示，针筒中充满了气态乙醚，当向下压活塞时，会有液态乙醚出现，这
是 液化 现象（填一种物态变化名称），此过程 放出 热量（选填“吸热”或
“放热”）；使气态乙醚发生这种物态变化的另一种方法是 降低 温度．
【考点】1M：液化及液化现象；1N：液化方法及其应用．【分析 】（1）物质由气态态变为液
态的现象叫液化，汽化放热．
（2）使气体液化的方法：一是降低温度，二是压缩体积．
【解答】解：
推活塞，使气态乙醚的体积被压缩，分子间的距离拉近，体积变小，变成了液态，
这是液化现象，液化放热．另一种使气体液化的方法是降低温度．
故答案为：液化；放出；降低．
18．某合金材料制成的解冻板，无需用水用电即可快速解冻食品，这是利用了该
材料 导热 性强的物理属性；边长为0.1m的由上述材料制成的正方体合金块
质量为3kg，该材料的密度ρ= 3 × 1 0 3 kg/m3，静置在水平地面上时对地面的压
强p= 3000 Pa．g取10N/kg．
【考点】86：压强的大小及其计算；2A：密度的计算．
【分析】（1）根据题目中“某合金材料制成的解冻板，无需用水用电即可快速解
冻食品”分析解答即可；
（2）求出正方体合金块的体积，利用密度公式计算密度；
（3）正方体合金块静置在水平地面上时对地面的压力等于其重力，根据F=G=mg
求出，再利用p= 求解压强．
【解答】解：（1）根据题目中“某合金材料制成的解冻板，无需用水用电即可快速
解冻食品”可知，这是利用了该材料导热性强的物理属性；
（2）正方体合金块的体积：
V=（0.1m）3=1×10﹣3m3，
该材料的密度：
ρ= = =3×103kg/m3；
（3）正方体合金块静置在水平地面上时对地面的压力：
F=G=mg=3kg×10N/kg=30N，
对地面的压强：p= = =3000Pa．
故答案为：导热；3×103；3000．
19．图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关
系如图2所示，闭合开关S，电压表示数为4.5V，则电路中电流I= 0.25 A，灯泡
功率P= 0.375 W，定值电阻R= 1 8 Ω
【考点】IH：欧姆定律的应用；JA：电功率的计算．
【分析】由电路图可知，灯泡L与电阻R串联，电压表测R两端的电压．根据串联
电路的电压特点求出电压表示数为4.5V时灯泡两端的电压，根据图2读出通过
灯泡的电流即为电路中的电流，根据P=UI求出灯泡的功率，根据欧姆定律求出定
值电阻的阻值．
【解答】解：由电路图可知，灯泡L与电阻R串联，电压表测R两端的电压．
因串联电路中总电压等于各分电压之和，
所以，电压表的示数为4.5V时，灯泡两端的电压：
U=U﹣U =6V﹣4.5V=1.5V，
L R
由图象可知，通过灯泡的电流为0.25A，即电路中的电流I=0.25A，
灯泡的电功率：
P=UI=1.5V×0.25A=0.375W，
L L
由I= 可得，定值电阻的阻值：
R= = =18Ω．
故答案为：0.25；0.375；18．
20．图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于 保温 档，已知R =484Ω，烧煮时的功率是保温时的11倍，则R =
1 2
48.4 Ω，该电饭煲烧煮，保温各1h可使电能表的指示灯闪烁 3600 次．
【考点】JA：电功率的计算；J9：电功率与电压、电流的关系．
【分析】（1）由电路图可知，开关S断开时，电路为R 的简单电路，电路中的总电
1
阻最大，根据P=UI= 判断电路的总功率大小，然后得出答案；
（2）开关S闭合时，R 与R 并联，电路中的总电阻最小，电路的总功率最大，电饭
1 2
锅处于烧煮档，根据电路的总功率等于各用电器功率之和求出两电热丝的功率之
比，根据P=UI= 求出两电热丝的阻值之比，进一步求出R 的阻值；
2
（3）根据P=UI= 求出电饭煲保温时的功率，进一步求出电饭煲烧煮时电路的总
功率，根据W=Pt求出该电饭煲烧煮、保温各 1h消耗的电能，根据“3000imp/
kW•h表示电路消耗1kW•h的电能，指示灯闪烁3600次”得出答案．
【解答】解：（1）由电路图可知，开关S断开时，电路为R 的简单电路，电路中的总
1
电阻最大，
由P=UI= 可知，电路的总功率最小，电饭锅处于保温档；
（2）开关S闭合时，R 与R 并联，电路中的总电阻最小，电路的总功率最大，电饭
1 2
锅处于烧煮档，
因电路中总功率等于各用电器功率之和，且烧煮时的功率是保温时的11倍，
所以，两电热丝的功率之比：= = = ，
由P=UI= 可得，两电热丝的阻值之比：
= = = ，
则R = R = ×484Ω=48.4Ω；
2 1
（3）电饭煲保温时的功率：
P = = =100W=0.1kW，
保温
电饭煲烧煮时，电路的总功率：
P =11P =11×100W=1100W=1.1kW，
烧煮 保温
由P= 可得，该电饭煲烧煮，保温各1h消耗的电能：
W=P t=（P +P ）t=（0.1kW+1.1kW）×1h=1.2kW•h，
总 保温 烧煮
电能表指示灯闪烁的次数：
n=3000imp/kW•h×1.2kW•h=3600imp．
故答案为：保温；48.4；3600．
21．如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，
位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右
移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成
的像都是 倒 立的，P位于A的 右 侧，上述过程中光屏是向 右 侧移动
的，用刻度表示透镜在光具座上的位置： 55cm ～ 60cm ．【考点】B8：凸透镜成像的应用．
【分析】解决此题要知道：
①u＞2f，成倒立、缩小的实像，2f＞v＞f，物像异侧．
2f＞u＞f，成倒立、放大的实像，v＞2f．
②凸透镜成实像时，物近像远像变大．
【解答】解：用焦距为5cm的凸透镜进行实验操，将蜡烛放在A处时，位于P处的
光屏上得到了清晰的缩小像；此时物距u＞2f，
保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清
晰的放大像，此时物距2f＞u＞f，成倒立、放大的实像，
由此可知，两次所成的像都是倒立的实像；
凸透镜成实像时，物像异侧，所以P位于A的右侧，
根据凸透镜成实像时，物近像远像变大，可知，上述过程中物距减小，像距变大，
即光屏是向 右侧移动的；v＞2f．
蜡烛放在A处时，根据u＞2f，成倒立、缩小的实像可知，此时透镜应在50cm右边．
保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清
晰的放大像，此时物距2f＞u＞f，此时透镜应在55cm～60cm的刻度范围．
综上分析可知，用刻度表示透镜在光具座上的位置：55cm～60cm．
故答案为：倒；右；右；55cm～60cm．
三、解答题（共7个小题，共48分）
22．请在图中虚线框内标出电源左端的极性（“+”或“﹣”）和静止小磁针的N
极；
【考点】CV：通电螺线管的极性和电流方向的判断．【分析】已知通电螺线管的磁极，根据右手定则判断出电流的方向确定出电源的
正负极．再根据磁极间的相互作用确定小磁针的磁极，
【解答】解：已知通电螺线管的左端为N极，右端为S极．
根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则
四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以
电源的左端为正极，右端为负极．
由磁极间的相互作用可知，小磁针的左端为N极，右端为S极．
如图所示：
23．请将虚线框内带有保险丝的三孔插座正确接入家庭电路．
【考点】IT：插座的构造与工作方式．
【分析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线
【解答】解：首先辨别上面三根线：下面是地线、上面是火线、中间是零线．三孔插
座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接
在火线上，如图所示：
24．形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图．【考点】6H：力的示意图．
【分析】物体静止在水平桌面上，受到重力G和支持力F，作用点在重心，重力的方
向是竖直向下的，支持力的方向是竖直向上．
【解答】解：物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、
方向相反，如图所示：
25．图1是某同学探究平面镜成像特点的实验装置，棋子A和B完全相同
（1）实验中应选择较 薄 （选填“厚”或“薄”）的茶色玻璃板，并将其 竖直
放置在水平桌面上．
（2）为确定棋子A像的位置，应在玻璃板后方移动棋子B，直到它与棋子A的像
完全重合 ；
（3）多次改变棋子A的位置进行实验，可得到像与物关于 镜面 对称的实验结
论
（4）某次实验后，将光屏竖直放置棋子B的位置，光屏上 不能 （选填“能”或
“不能”）接收到棋子A的像．
（5）另一位同学直接用平面镜来确定像的位置，如图2所示，平面镜竖直放置在
铺有白纸的水平桌面上，将5节同样的小电池直立在白纸上，保持电池①的位置
不变，移动其它电池，使电池③遮挡住电池①的像和电池②，电池⑤遮挡住电池
①的像和电池④，在白纸上记录下电池的位置如图3所示，请在图3中作出电池
①像的位置并用“•”表示．
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．【分析】（1）玻璃板有两个反射面，每个反射面都可以成一个像，这样由于两个像
的干扰，像的位置不易确定准确，需要两个像距离越近越减小误差；
（2）探究平面镜成像时，当物像重合时，可以确定像的位置，同时也可以说明物像
大小相等．
（3）像和物体关于镜面是对称的；
（4）虚像不能呈在光屏上；
（5）根据光的直线传 播作图．
【解答】解：（1）玻璃板越薄，两个反射面所在的像距离越近，这样可以使确定的像
的位置更加准确，厚玻璃板会形成两个像，会影响对实验结果的判断；为了使像
呈在水平面上，应让玻璃板竖直放置；
（2）在玻璃板前放置棋子A，将完全相同的棋子B放在玻璃板后并移动，人眼一直
在玻璃板的前侧观察，直至B与A的像完全重合，这样做的目的既确定了像的位
置又验证了物像大小相等；
（3）多次改变棋子A的位置进行实验，发现像到镜面的距离始终等于物体到镜面
的距离，可得到像与物关于镜面对称的实验结论；
（4）某次实验后，将光屏竖直放置棋子B的位置，由于平面镜成的是虚像，光屏上
不能接收到棋子A的像；
（5）保持电池①的位置不变，移动其它电池，使电池③遮挡住电池①的像和电池
②，电池⑤遮挡住电池①的像和电池④，根据光的直线传播作图得：
．
故答案为：（1）薄；竖直；（2）完全重合；（3）镜面；（4）不能；（5）如图．
26．图1是小丽探究动能大小与速度关系时的实验场景：斜面上有两平行轨道，
将两小球①、②从轨道上由静止释放，与放置在水平木板上的两个相同木块①、
②发生碰撞，两个木块初始位置到斜面底端的距离相等．（1）为完成实验，应使两个质量 相同 的小球从轨道上 不同 高度由静止释
放（均选填“相同”或“不同”）
（2）由图1场景可知，碰撞木块前瞬间，小球 ① 的动能较大，两木块通过A、B
两点处所受的滑动摩擦力大小分别为f 、f ，则f = f ，滑行中，木块的动能转
A B A B
化成 内 能；
（3）图2是某次实验的场景：将两小球从图中E、F处静止释放，最终木块①从水
平木板的右端滑出，小丽用质量更大的木块③替换木块①后继续此次实验，将两
小球仍从图中E、F处由静止释放，木块③未滑出木板，小丽的实验改进有一处遗
漏，它是 没有将木块 ② 也更换为与木块 ③ 相同的木块 ．
【考点】FQ：探究影响物体动能大小的因素．
【分析】（1）探究动能大小与速度关系时，应控制质量不变，改变速度；
（2）动能的大小与速度有关；摩擦力大小与压力大小和接触面的粗糙程度有关；
木块克服摩擦做功，动能转化为内能；
（3）根据实验的目的和控制变量法分析．
【解答】解：（1）探究动能大小与速度关系时，应控制质量不变，改变速度，故应使
两个质量相同的小球从轨道上不同高度由静止释放；
（2）碰撞木块前瞬间，小球①是从高度滑下的，速度较大，动能较大，两木块通过
A、B两点处所受的滑动摩擦力大小分别为f 、f ，由于压力大小和接触面的粗糙程
A B
度相同，故摩擦力相同，即f =f ，滑行中，木块克服摩擦做功，木块的动能转化成
A B
内能；
（3）由图可知，图2实验探究的是动能大小与速度的关系，此时应控制质量相同，
故实验的遗漏为：没有将木块②也更换为与木块③相同的木块．
故答案为：（1）相同；不同；（2）①；=；内；（3）没有将木块②也更换为与木块③相
同的木块．27．在测量电阻的实验中：
（1）小华设计的测量电路如图1所示，待测电阻R 约10Ω
x
①在开关闭合前，滑动变阻器的滑片应置于最 左 端；
[来源:学科网]
②导线A、B、C、D中有一根连接错误，这根导线是 D ；
③改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数
不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路
中 R 出现了 断路 故障．
x
（2）小清设计的测量另一待测电阻R 阻值的电路如图2所示
x
①他的测量步骤如下
第1步：将R 接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当
x
位置，此时电压表的示数如图3所示，示数为 2 V；断开开关S，移走Rx
第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位
置不变，调节电阻箱使电压表的示数仍如图3所示，此时电阻箱接入电路中阻值
R=48Ω，则小清测得R 的阻值为 4 8 Ω
x
②在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得R
x
的阻值将偏 大 ，设滑片P的右移使滑动变阻器接入电路的阻值增大了2Ω，则
小清测得R 的值为 5 2 Ω．
x
【考点】IM：伏安法测电阻的探究实验．
【分析】（1）①闭合开关前，为保护电路，滑动变阻器应滑至最大阻值处；
②变阻器应与R串联在电路中，据此分析；
③电压表有示数，说明与电压表两接线柱连接的电路是通路，电流表无示数，说
明电路断路，从而判断出故障的可能原因；
（2）①电压表读数时，先明确量程，再弄清最小分度，最后读数；根据串联电路的
分压特点进行分析；②根据串联电路的分压特点， = ，要使 不变，当其中的一个电阻变小时，
另一个电阻也会随之变小，据此分析．
【解答】解：（1）①为保护电路，在闭合开关前，滑动变阻器的滑片应滑至最大阻值
处即最左端；
②由图可知，D导线使R 短路，即R 并未接入电路，因此D导线连接错误；
x x
③连好电路，闭合开关，移动变阻器滑片P，发现电压表有示数且保持不变，电流
表无示数，说明在电压表两接线柱之间的电路是断路，即R 处断路；
x
（2）①由图可知，电压表测用0﹣3V量程，最小分度为0.1V，可读出示数为2V；保
持变阻器接入电路的电阻和电压表示数不变，则变阻器两端电压U变=U﹣2V仍
不变，根据串联电路的分压规律可知，变阻箱此时接入电路中的阻值与R 值相等
x
即R=48Ω；
x
②如果向右移动滑片，则此时变阻器接入电路的电阻变大，根据串联电路 =
可知， 不变时，R 变大，则R 也相应变大，即他测得R 的阻值将变大；
滑 箱 x
由 = ，变阻器未移动时接入电路的阻值，R = ×R= ×48Ω=24Ω，
滑 x
滑片P的右移使滑动变阻器接入电路的阻值增大了2Ω，即R' =24Ω+2Ω=26Ω时，
滑
= = ，即R=2R' =2×26Ω=52Ω．
x 滑
故答案为：（1）①左；②D；③R；断；（2）①2；48；②大；52．
x
28．如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴
合的面积为30cm2，大气压强为1×105Pa，AB为轻质杠杆，O为转轴，OA与OB的
长度之比为1：3保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方
向刚好拉离地砖
（1）求吸盘所受的大气压力F
0（2）求人所用拉力F
（3）若人沿图中虚线方向施加拉力F′将吸盘拉离地砖，请画出拉力F′的力臂．
【考点】86：压强的大小及其计算；7P：力臂的画法；7T：杠杆的应用．
【分析】（1）根据题意，由p= 求出吸盘所受的大气压力；
（2）根据杠杆原理，结合题意，吸盘沿竖直方向刚好拉离地面，吸盘所受的拉力与
大气对吸盘的压力是一对平衡力，据此解题；
（3）力臂是支点到力的作用线的垂直距离，据此画图．
【 解 答 】 解 ： （ 1 ） 由 p= 可 得 ： 吸 盘 所 受 的 大 气
压 力 F =p S=1×105Pa×30×10﹣
0 0
4m2=300N；
（2）吸盘沿竖直方向刚好拉离地面，吸盘所受的拉力与大气对吸盘的压力是一对
平衡力，即F =F =300N，
A 0
由杠杆原理F ×OA=F×OB可得：F= = =100N；
A
（3）力臂是支点到力的作用线的垂直距离，如图所示．
答：（1）求吸盘所受的大气压力为300N；
（2）人所用拉力F为100N
（3）如图所示．29．某汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，消耗了5kg汽
油，汽油燃烧释放能量的40%随废气通过热电转换装置，如图所示，汽油热值近
似取q=5×107J/kg，设汽油在气缸内完全燃烧．
（1）图示时刻，四冲程汽油机处于 压缩 冲程；若该汽油机每分钟完成7200个
冲程，则它每秒钟完成 3 0 个工作循环
（2）若上述过程中汽油燃烧释放能量的30%用来驱动汽车行驶，求汽车所受的阻
力f；
（3）研究表明新材料的出现可将热电转换装置的效率大幅提高到15%，据此计算，
上述过程中随废气排放的能量通过转换装置后可获得多少电能？这些电能可供
车内总功率为1000W的用电器持续工作多长时间？
【考点】GN：有关热机的计算；6T：二力平衡条件的应用；J3：电功的计算．
[来源:学科网ZXXK]
【分析】（1）由进气门和排气门的关闭和打开情况、活塞的上行和下行情况来判
断是哪个冲程；热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活
塞往返2次，飞轮转动2周，根据这个比例关系可以求出答案；
（2）根据W=Q =mq求得总功，已知燃烧效率为30%，可求得有用功；根据求得的
放
汽车在这段时间内所做的有用功，利用W=Fs可求得汽车匀速行驶过程中的牵引
力，再利用二力平衡条件可知其所受的阻力；
（3）汽油燃烧释放能量的40%随废气通过热电转换装置，可求转化的能量，由提
高到 15%可求转 换的电能，由
W=Pt可求时间．
【解答】解：
（1）由图可知，进气门和排气门都是关闭的，活塞上行，可以判断是压缩冲程；该汽油机每分钟完成7200个冲程，故每秒完成120个冲程，热机完成一个工作循
环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周，若该汽油
机每秒完成120个冲程，则每秒它对外做功30次，完成30个工作循环，飞轮转动
20周；
（2）汽油完全燃烧释放的热量：
Q =mq =5kg×5×107J/kg=2.5×108J；
放 汽油
根据η= 可得有用功：
W =ηW =30%×2.5×108J=7.5×107J；
有 总
由v= 可得，汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，
通过的路程：s=vt=75km/h×1h=75km=75000m，
由W=Fs可得，汽车匀速直线行驶，F=f，
f=F= = =103N；
（3）汽油燃烧释放能量的40%，由公式Q′=Qη =2.5×108J×40%=1×108J，
1
转换的电能：W′=Q′η =1×108J×15%=1.5×107J；
2
由P= 可得，这些电能可供车内总功率为1000W的用电器持续工作的时间：
t= = =1.5×104s．
故答案为：（1）压缩；30；（2）汽车所受的阻力f是103N；（3）随废气排放的能量通
过转换装置后可获得1.5×107J的电能；这些电能可供车内总功率为1000W的用
电器持续工作
1.5×104s．
30．建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一，让市民不再“城
市看海”．图1是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为电
阻箱，R 为置于池底的压力敏感电阻，其阻值随上方水的压力的变化而变化，已
F
知：电压U=12V；当电磁铁线圈中的电流I≤0.04A时，铁质开关K被释放，当I≥0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内；电
磁铁线圈电阻不计，R 的阻值随池内水位变化关系如图2所示．
F
（1）当池内水位升高时，R 受到水的压力将变 大 ；
F
（2）请在图1中接入一电压表，要求当水位升高时电压表的示数增大
（3）若此电路能控制池内的最低水位0.5m，求所能控制的最高水位．
（4）为既能调高池内最高水位，又能使池内最高与最低水位的高度差保持不变，
小明采取了减小R的调节方案，该该方案是 不可行 的（选填“可行”或“不
可行”），你的理由是 R 的阻值调小时， R 和 R 的阻值都会增大，所以池内最
F1 F2
高水位也会增大，但是最高和最低水位时， R 的对应的阻值差（ R ﹣R ）却保持不
F F1 F2
变，由图象可知池内最高与最低水位的高度差 △ H 会增大 ．
【考点】IH：欧姆定律的应用．
【分析】（1）根据p=ρgh判断出水位升高时压强的变化，进而判断出压力的变化；
（2）根据图2可知，当水位升高时，压力敏感电阻的阻值会变大，其两端的电压相
应的会变大，所以电压表应并联在压力敏感电阻两端；
（3）根据图2可知，水位0.5m时，R 的电阻值，根据欧姆定律求出电路总电阻，进
F
而求出电阻箱连入的阻值；再根据欧姆定律求出电磁铁线圈中的电流I≤0.04A时
电路总电阻，再求出R 的电阻值，根据图2读出最高水位；
F
（4）R的阻值调小时，R 和R 的阻值都会增大，所以池内最高水位也会增大，据
F1 F2
此来回答问题．
【解答】解：
（1）当池内水位升高时，根据p=ρgh可知，水对压敏电阻R 的压强变大，由F=pS
F
可知，水对R 的压力变大；
F（2）图1控制电路中，R、电磁铁、R 串联；根据图2可知，当水位升高时，压力敏感
F
电阻的阻值会变大，由串联分压原理可知，R 两端的电压相应的会变大，所以电
F
压表应并联在压力敏感电阻的两端，如下图所示：
（3）根据图2可知，水位为0.5m时，R =200Ω，
F
此时控制电路的总电阻最小，所以电路中的电流最大，此时电路中的电流
I=0.048A，
由I= 可得，电路中的总电阻：
R = = =250Ω，
总
根据串联电路的电阻特点可得，电阻箱连入电路的电阻值：
R=R ﹣R =250Ω﹣200Ω=50Ω，
总 F
根据题意可知，当电流达到I′=0.04A时，铁质开关K被释放，排水电路开始排水，
此时控制电路中的总电阻：
R ′= = =300Ω，
总
此时R 的阻值：R ′=R ′﹣R=300Ω﹣50Ω=250Ω，
F F 总
由图2可知，此时的最高水位为1m；
（4）当R的阻值调小时，由于控制电路中释放或吸上铁质开关的电流值不变，则
控制电路对应的总电阻不变，由R =R ﹣R可知，R 和R 的阻值都会增大，所以
F 总 F1 F2
池内最高水位也会增大，但是最高和最低水位时，R 的对应的阻值差（R ﹣R ）却
F F1 F2
保持不变，由图象可知池内最高与最低水位的高度差△H会增大，所以此方案不
可行．故答案为：（1）大；（2）如上图；（3）所能控制的最高水位1m；
（4）R的阻值调小时，R 和R 的阻值都会增大，所以池内最高水位也会增大，但
F1 F2
是最高和最低水位时，R 的对应的阻值差（R ﹣R ）却保持不变，由图象可知池内
F F1 F2
最高与最低水位的高度差△H会增大．
