专题 12 简单的电磁感应现象

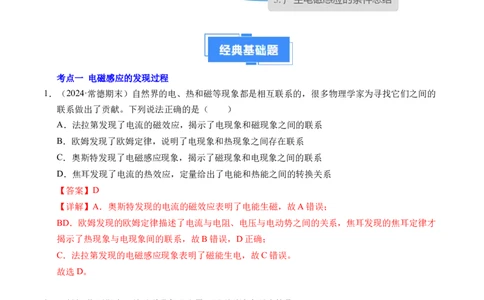

考点一 电磁感应的发现过程
1．（2024·常德期末）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的
联系做出了贡献。下列说法正确的是（ ）
A．法拉第发现了电流的磁效应，揭示了电现象和磁现象之间的联系
B．欧姆发现了欧姆定律，说明了电现象和热现象之间存在联系
C．奥斯特发现了电磁感应现象，揭示了磁现象和电现象之间的联系
D．焦耳发现了电流的热效应，定量给出了电能和热能之间的转换关系
【答案】D
【详解】A．奥斯特发现的电流的磁效应表明了电能生磁，故A错误；
BD．欧姆发现的欧姆定律描述了电流与电阻、电压与电动势之间的关系，焦耳发现的焦耳定律才
揭示了热现象与电现象间的联系，故B错误，D正确；
C．法拉第发现的电磁感应现象表明了磁能生电，故C错误。
故选D。
2．（2024·郴州期末）关于磁现象及应用，下列说法中正确的是（ ）
A．电场线一定是不闭合的，磁感线没有起点也没有终点，磁感线一定是闭合的
B．地球是一个大磁体，北半球地磁场方向相对地面是斜向上的
C．军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是磁场对电流的作用原理
D．磁与电是紧密联系的，有磁必有电，有电必有磁
【答案】A
【详解】A．磁感线没有起点也没有终点，是闭合的曲线，静电场中的电场线不是闭合曲线，起始
于正电荷（或无穷远处），止于无穷远处（或负电荷），选项A正确；
1
学科网（北京）股份有限公司B．地球是一个大磁体，磁场方向在北半球斜向下方，在南半球斜向上方，选项B错误；
C．军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是磁极间的相互作用规律，选项C错误；
D．磁与电是紧密联系的，但“磁生电”“电生磁”都有一定的条件，运动的电荷产生磁场，但一
个静止的点电荷的周围就没有磁场，选项D错误。
故选A。
3．（2024·浙江期末）在物理学发展过程中，许多物理学家做出了贡献， 他们的科学发现和所采用
的科学方法推动了人类社会的进步， 以下说法正确的是（ ）
A．牛顿开创了实验与逻辑推理相结合的研究方法，并用这种方法研究了力与运动的关系
B．开普勒利用行星运动的规律，并通过“月—地检验”，得出了万有引力定律
C．元电荷e的数值为1.6×10-19C，最早由美国物理学家密立根通过实验测量得出
D．法拉第通过大量实验发现了电磁感应现象，并总结出法拉第电磁感应定律
【答案】C
【详解】A．伽利略开创了实验与逻辑推理相结合的研究方法，并用这种方法研究了力与运动的关
系，故A错误；
B．牛顿利用行星运动的规律，并通过“月—地检验”，得出了万有引力定律，B错误。
C．元电荷e的数值为1.6×10-19C，最早由美国物理学家密立根通过实验测量得出，故C正确；
D．法拉第通过大量实验发现了电磁感应现象，而法拉第电磁感应定律是纽曼和韦伯发现的，故D
错误。
故选C。
4．（2024·赣州期末）在物理学的发展过程中，许多物理学家的科学发现推动了人类社会的进步，人
类社会的进步又促进了物理学的发展，下列叙述中正确的是（ ）
A．奥斯特发现了电磁感应现象 B．赫兹预言了电磁波的存在
C．法拉第提出了分子电流假说 D．普朗克最早提出能量子假设
【答案】D
【详解】A．法拉第发现了电磁感应现象，故A错误；
B．麦克斯韦预言了电磁波的存在，赫兹首次用实验证实了电磁波的存在，故B错误；
C．安培提出了分子电流假说，故C错误；
D．普朗克最早提出能量子假设，故D正确。
故选D。
5．（2024·黄冈期末）在12世纪初，我国已将指南针用于航海，现在“磁”已广泛应用于我们的生
产、生活中。下列与“磁”相关的现象中属于电磁感应现象的是（ ）
A．指南针总是指向南方
2
学科网（北京）股份有限公司B．两根通有同向电流的平行导线会相互吸引
C．金属探测器靠近金属时会报警
D．电流通过电流表时，电流表的指针发生偏转
【答案】C
【详解】A．地球就像一个大磁体，它和磁铁一样，也有两个极，一个叫地磁北，另叫地磁南极。
指南针上的指针是一个磁针，并且可以自由转动，而磁极是同极相斥，异极相吸，指南针受到了
地球磁场的影响，所以总是一头指向南方，一头指向北方，是磁场间的相互作用，不属于电磁感
应现象，故A错误；

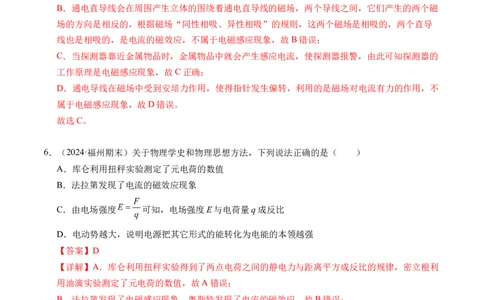

B．通电直导线会在周围产生立体的围绕着通电直导线的磁场，两个导线之间，它们产生的两个磁
场的方向是相反的，根据磁场“同性相吸、异性相吸”的规则，这两个磁场是相吸的，两个直导
线也是相吸的，是电流的磁效应，不属于电磁感应现象，故B错误；
C．当探测器靠近金属物品时，金属物品中就会产生感应电流，使探测器报警，由此可知探测器的
工作原理是电磁感应现象，故C正确；
D．通电导线在磁场中受到安培力作用，使得指针发生偏转，利用的是磁场对电流有力的作用，不
属于电磁感应现象，故D错误。
故选C。
6．（2024·福州期末）关于物理学史和物理思想方法，下列说法正确的是（ ）
A．库仑利用扭秤实验测定了元电荷的数值
B．法拉第发现了电流的磁效应现象
C．由电场强度 可知，电场强度E与电荷量q成反比
D．电动势越大，说明电源把其它形式的能转化为电能的本领越强
【答案】D
【详解】A．库仑利用扭秤实验得到了两点电荷之间的静电力与距离平方成反比的规律，密立根利
用油滴实验测定了元电荷的数值，故A错误；
B．法拉第发现了电磁感应现象，奥斯特发现了电流的磁效应，故B错误；
C．公式 为电场强度的定义式，电场的电场强度与用来定义它的物理量无关，只与电场本身
的性质有关，故C错误；
D．电动势越大，说明电源把其它形式的能转化为电能的本领越强，故D正确。
故选D。
考点二 简单的电磁感应现象
3

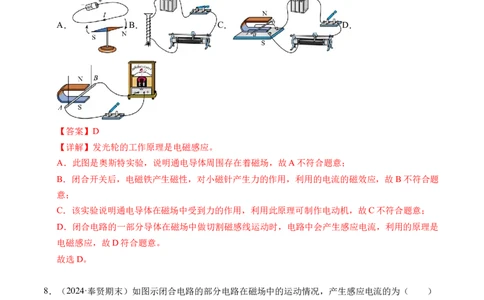

学科网（北京）股份有限公司7．（2024·福州期末）如图所示这款滑板车在滑行时，车轮会发光，拆开车轮，车轮里没有装电源，
里面有3块磁铁，包围一线圈，线圈连着发光二极管，轮子一转，二极管就亮。发光轮的工作原
理与下面中那个实验的原理相同（ ）
A． B． C． D．
【答案】D
【详解】发光轮的工作原理是电磁感应。
A．此图是奥斯特实验，说明通电导体周围存在着磁场，故A不符合题意；
B．闭合开关后，电磁铁产生磁性，对小磁针产生力的作用，利用的电流的磁效应，故B不符合题
意；
C．该实验说明通电导体在磁场中受到力的作用，利用此原理可制作电动机，故C不符合题意；
D．闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，利用的原理是
电磁感应，故D符合题意。
故选D。
8．（2024·奉贤期末）如图示闭合电路的部分电路在磁场中的运动情况，产生感应电流的为（ ）
A． B． C． D．
【答案】C
【详解】ABD．磁场方向与导体棒运动方向所在平面平行，没有做切割磁感应线运动，不产生感
应电流，ABD错误；
C．磁感线垂直纸面向外，导体斜向上运动，做切割磁感应线运动，能产生感应电流，C正确。
4
学科网（北京）股份有限公司故选C。
9．（2024·朝阳期末）下列情况能产生感应电流的是（ ）
A．如图（a）所示，导体AB顺着磁感线运动
B．如图（b）所示，条形磁铁插入线圈中不动时
C．如图（c）所示，小螺线管A插入大螺线管B中不动，开关S一直接通时
D．如图（c）所示，小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器阻
值时
【答案】D
【详解】A．导体顺着磁感线运动，通过闭合电路的磁通量不变，不会产生感应电流，故A错误。
B．条形磁铁插入线圈中不动时，线圈中没有磁通量的变化，从而不会产生感应电流，故B错误。
C．小螺线管A插入大螺线管B中不动，开关S一直接通时，通过闭合回路的磁通量不变，不会产
生感应电流，故C错误。
D．小螺线管A插入大螺线管B中不动，开关S一直接通，当改变滑动变阻器的阻值时，电路中电
流发生改变，A产生的磁场发生变化，B中的磁通量发生变化，产生感应电流，故D正确。
故选D。
10．（2024·兰州期末）以下四幅图所示的实验中，下列说法正确的是（ ）
A．图（a）通电后小磁针将会发生偏转，说明了电流周围存在磁场
B．图（b）电键闭合后电流计的指针将会发生偏转，说明了回路产生了感应电流
C．图（c）闭合电键后金属棒会在导轨上运动，说明了回路产生了感应电流
D．图（d）电键闭合后线框会转动，说明了磁场对电流可以产生力的作用
5
学科网（北京）股份有限公司【答案】D
【详解】A．图（a）通电后，通电导线在小磁针位置处产生的磁场方向水平向左，小磁针不会发
生偏转，故A错误；
B．图（b）电键闭合后，导体棒没有切割磁感线，回路中不会产生感应电流，电流计的指针不会
发生偏转，故B错误；
C．图（c）闭合电键后金属棒会在导轨上运动，说明了通电导体在磁场中会受到磁场力的作用，
故C错误；
D．图（d）电键闭合后线框会转动，说明了磁场对电流可以产生力的作用，故D正确。
故选D。
11．（2024·盐城期末）虚线框内有垂直于纸面的匀强磁场。闭合线圈由位置1经过位置2、3，穿过
虚线框运动到位置4。下列过程线圈中能产生感应电流的是（ ）
A．仅由位置1到位置2
B．仅由位置2到位置3
C．仅由位置3到位置4
D．由位置1到位置2及由位置3到位置4
【答案】D
【详解】闭合线圈中要产生感应电流，则穿过闭合线圈得磁通量要发生改变，分析可知，当线圈
由位置1到位置2的过程中，穿过线圈的磁通量增加，从位置2到位置3的过程中，穿过线圈的
磁通量不变，从位置3到位置4的过程中，穿过线圈的磁通量减小，因此线圈中能产生感应电流
的过程是由位置1到位置2及由位置3到位置4。
故选D。
12．（2024·上海期末）如图所示，磁带录放机既可录音，也可放音，其主要部件为匀速行进的磁带a
和绕有线圈的磁头b，对于它们在录音、放音过程中主要工作原理的描述，正确的是（ ）
A．放音的主要原理是电磁感应，录音的主要原理是电流的磁效应
6
学科网（北京）股份有限公司B．录音的主要原理是电磁感应，放音的主要原理是电流的磁效应
C．放音和录音的主要原理都是磁场对电流的作用
D．录音和放音的主要原理都是电磁感应
【答案】A
【详解】放音时，磁带上磁粉的磁性不同，使磁头线圈中产生不同的感应电流，这是电磁感应现
象。录音时，线圈中有变化的电流，产生变化的磁场，再磁化磁带上磁粉的过程，其中最主要的
原理是电流的磁效应。
故选A。
13．（2024·河南期末）如图所示，面积为S、匝数为N的闭合线圈 水平放置，与匀强磁场B的
夹角 （磁场方向与 边在纸面内）。现将线圈以 边为轴顺时针转动 ，则下列说法正
确的是（ ）
A．该过程线圈的磁通量变化量为零
B．该过程线圈的磁通量变化量大小为
C．该过程线圈的磁通量变化量大小为
D．该过程线圈中没有感应电流产生
【答案】B
【详解】ABC.初、末状态的磁通量分别从两个面穿过，且磁通量与匝数无关，故磁通量变化量大
小为
故AC错误，B正确；
D.该过程磁通量发生变化，故有感应电流产生，故D错误。
故选B。
7
学科网（北京）股份有限公司14．（2024·贵阳期末）如图所示，闭合线圈平面与条形磁铁的轴线垂直，现保持条形磁铁不动，使
线圈由A位置沿轴线移动到B位置。在此过程中（ ）
A．穿过线圈的磁通量将增大，线圈中有感应电流
B．穿过线圈的磁通量将减小，线圈中有感应电流
C．穿过线圈的磁通量先减小，后增大，线圈中无感应电流
D．穿过线圈的磁通量先增大，后减小，线圈中无感应电流
【答案】B
【详解】使线圈由A位置沿轴线移动到B位置，由题图可知，穿过线圈的磁感线条数减少，则穿
过线圈的磁通量减小，线圈中有感应电流。
故选B。
考点三 产生电磁感应的条件总结
15．（2024·黔西期末）2023年7月12日，中国载人航天工程办公室副总师张海联在武汉举办的第九
届中国（国际）商业航天高峰论坛上披露，我国计划在2030年前实现载人登陆月球开展科学探
索，其后将探索建造月球科研试验站，开展系统、连续的月球探测和相关技术试验验证。假设有
一航天员登月后，想探测一下月球表面是否有磁场，他手边有一只灵敏电流表和一个小线圈，则
下列推断正确的是（ ）
A．将电流表与线圈连成闭合回路放于月球表面，根据电流表有无示数来判断磁场的有无
B．将电流表与线圈连成闭合回路，使线圈沿某一方向运动，若电流表有示数，则可以判断月球
表面有磁场
C．将电流表与线圈连成闭合回路，使线圈沿某一方向运动，若电流表无示数，则可以判断月球
表面无磁场
D．将电流表与线圈连成闭合回路，使线圈在某一平面内沿各个方向运动，若电流表无示数，则
可以判断月球表面无磁场
【答案】B
【详解】A．将电流表与线圈连成闭合回路放于月球表面，不管是否存在磁场，由于回路的磁通
量不变，电流表一定没有示数，所以不能根据电流表有无示数来判断磁场的有无，故A错误；
B．将电流表与线圈连成闭合回路，使线圈沿某一方向运动，若电流表有示数，说明回路的磁通
量发生变化，则可以判断月球表面有磁场，故B正确；
8
学科网（北京）股份有限公司C．将电流表与线圈连成闭合回路，使线圈沿某一方向运动，若电流表无示数，不能判断月球表
面无磁场，因为有可能运动的方向与磁场方向平行，回路的磁通量不变，故C错误；
D．将电流表与线圈连成闭合回路，使线圈在某一平面内沿各个方向运动，若电流表无示数，不
能判断月球表面无磁场，因为有可能线圈沿各个方向运动过程，线圈平面一直与磁场方向垂直，
回路的磁通量不变，故D错误。
故选B。
16．（2024·铜仁期末）如图所示，矩形线圈ABCD位于足够长的通电直导线附近，线圈与导线在同
一竖直平面内，AB边与导线平行，以下操作中，线圈中不产生感应电流的是（ ）
A．线圈向右平移 B．线圈以直导线为轴转动
C．线圈以AB边为轴转动 D．线圈以BC边为轴转动
【答案】B
【详解】A．当线圈向右平移时，逐渐远离线圈，穿过线圈的磁场减小，即穿过线圈的磁通量减
小，故产生感应电流，故A不符合题意；
B．线圈以直导线为轴转动，穿过线圈的磁通量不变，则不产生感应电流，故B符合题意；
C．当线圈以AB边为轴转动时，穿过线圈的磁通量不断变化，有感应电流产生，故C不符合题
意；
D．当线圈以BC边为轴转动时，穿过线圈的磁通量变化，则会产生感应电流，故D不符合题
意。
故选B。
17．（2024·郴州期末）（多）下列各图所描述的物理情境中，能产生感应电流的是（ ）
A． 开关S闭合稳定后，线圈N中
B． 磁铁向铝环A靠近，铝环A中
9
学科网（北京）股份有限公司C． 金属框从A向B运动，金属框中
D． 铜盘在磁场中按图示方向转动，电阻R中
【答案】BCD
【详解】A．由闭合电路中产生感应电流的条件可知，开关S闭合稳定后，穿过线圈N的磁通量
保持不变，线圈N中不产生感应电流，A错误；
B．磁铁向闭合的铝环A靠近，穿过铝环A的磁通量在增大，铝环A中产生感应电流，B正确；
C．金属框从A向B运动，穿过金属框的磁通量时刻在变化，金属框中产生感应电流，C正确；
D．铜盘在磁场中按题图所示方向转动，铜盘的一部分切割磁感线，与电阻R构成的闭合回路中
就产生感应电流，D正确。
故选BCD。
18．（2024·长春期末）（多）如图所示，环形金属软弹簧所处平面与某一匀强磁场垂直，将弹簧沿
半径方向向外拉成圆形，则以下措施不能使该金属弹簧中产生电磁感应现象的是（ ）
A．保持该圆的周长不变，将弹簧由圆形拉成方形
B．保持该圆的周长不变，将弹簧由圆形拉成三角形
C．保持该圆的面积不变，将弹簧由圆形拉成长方形
D．保持该圆的面积不变，将弹簧由圆形拉成正三角形
【答案】CD
【详解】A．保持该圆的周长不变，将弹簧由圆形拉成方形，面积发生变化，闭合电路的磁通量
发生变化，从而产生感应电流，A不满足题意要求；
B．保持该圆的周长不变，将弹簧由圆形拉成三角形，面积发生变化，闭合电路的磁通量发生变
化，从而产生感应电流，B不满足题意要求；
C．保持该圆的面积不变，将弹簧由圆形拉成方形，则穿过闭合电路的磁通量不变，不会产生感
应电流，C满足题意要求；
10
学科网（北京）股份有限公司D．保持该圆的面积不变，将弹簧由圆形拉成三角形，则穿过闭合电路的磁通量不变，不会产生
感应电流，D满足题意要求；
故选CD。
19．（2024·深圳期末）（多）如图，用铁粉模拟出圆柱形磁铁中轴面的磁感线，根据其中的一组对
称的磁感线做出立体的“喇叭口”模型，把线圈套入圆柱形磁铁，控制活扣，使线圈紧粘着模型
往下运动。在线圈套入和拿出时段，灵敏电流计指针有明显变化，在线圈沿喇叭口往下运动过
程，灵敏电流计指针没有发生偏转，下列解释正确的是（ ）
A．线圈套入和拿出时段作垂直切割磁感线运动产生感应电流
B．线圈套入和拿出时段因磁感应强度变化而使穿过线圈的磁通量发生变化
C．线圈沿喇叭口往下运动过程线圈没有作切割磁感线运动而不产生感应电流
D．线圈沿喇叭口往下运动过程穿过线圈的磁感线条数不变而不产生感应电流
【答案】BCD
【详解】AB．产生感应电流的条件是闭合回路中磁通量发生变化，所以线圈套入和拿出时电流计
有变化是因为磁通量发生了变化，故A错误，B正确；
CD．磁通量的实质是穿过磁感线的条数，所以线圈沿喇叭口往下运动过程穿过线圈的磁感线条数
不变，所以没有感应电流。故CD正确。
故选BCD。
20．（2024·盐城期末）（多）下列情况能产生感应电流的是（ ）
A．图甲所示的导体棒AB顺着磁感线运动
B．图乙所示的条形磁铁插入或拔出线圈
C．图丙所示的小螺线管A插入大螺线管B中不动
11
学科网（北京）股份有限公司D．图丙所示的小螺线管A插入大螺线管B中不动，改变滑动变阻器接入电路的电阻
【答案】BD
【详解】A．题图甲中导体棒AB顺着磁感线运动，穿过闭合电路的磁通量没有发生变化，电路中
无感应电流产生，故A错误；
B．题图乙中条形磁铁插入线圈时穿过线圈的磁通量增加，拔出线圈时穿过线圈的磁通量减少，
电路中都有感应电流产生，故B正确；
CD．题图丙中小螺线管A插入大螺线管B中不动，穿过大螺线管B的磁通量无变化，大螺线管
B中不产生感应电流；但当改变滑动变阻器接入电路的电阻时，闭合电路中的电流发生变化，小
螺线管A产生的磁场发生变化，穿过大螺线管B的磁通量发生变化，大螺线管B中产生感应电
流，故C错误，D正确。
故选BD。
21．（2024·唐山期末）（多）如图所示，水平面上固定着两金属导轨，导体棒a、b也固定不动，与
导轨构成回路，回路正上方的条形磁铁做下列运动时，一定能使回路产生感应电流的是（ ）
A．磁铁静止不动 B．磁铁靠近导体棒
C．磁铁远离导体棒 D．磁铁向右平移
【答案】BCD
【详解】A．磁铁静止不动，则穿过回路的磁通量不变，不会产生感应电流，选项A错误；
B．磁铁靠近导体棒，穿过回路的磁通量增加，则会产生感应电流，选项B正确；
C．磁铁远离导体棒，穿过回路的磁通量减小，则会产生感应电流，选项C正确；
D．磁铁向右平移，穿过回路的磁通量减小，则会产生感应电流，选项D正确。
故选BCD。
22．（2024·抚州期末）我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物
理规律。以下是实验探究过程的一部分
12
学科网（北京）股份有限公司（1）如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应
电流的方向，必须知道电流从正（负）接线柱流入时， ；
（2）如图乙所示，实验中发现闭合开关时，电流表指针向右偏转。电路稳定后，若向右移动滑
片，此过程中电流表指针 偏转，若将线圈A抽出，此过程中电流表指针
偏转；（均选填“向左”或“向右”或“不”）
（3）某同学按图乙完成探究实验，在完成实验后未断开开关，也未把A、B两线圈和铁芯分开放
置，在拆除电路时突然被电击了一下，要避免电击发生，故在拆除电路前应 （选
填“断开开关”或“把A、B线圈分开放置”）。
【答案】（1）电流表指针的偏转方向
（2） 向右 向左
（3）断开开关
【详解】（1）如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中
产生感应电流的方向，必须知道电流表指针偏转方向与电流方向间的关系。
（2）[1][2]图乙的实验中发现闭合开关时，穿过线圈B的磁通量增加，电流表指针向右偏；电路
稳定后，若向右移动滑动触头，通过线圈A的电流增大，磁感应强度增大，穿过线圈B的磁通量
增大，电流表指针向右偏转。若将线圈A抽出，穿过线圈B的磁通量减少，则电流表指针向左偏
转。
（3）在完成实验后未断开开关，也未把A、B两线圈和铁芯分开放置，在拆除电路A线圈时，线
圈A中的电流突然减少，从而出现断电自感现象，线圈中会产生自感电动势，进而突然会被电击
了一下，为了避免此现象，则在拆除电路前应断开开关。
23．（2024·合肥期末）在图甲中，不通电时电流表指针停在正中央，当闭合 S时，观察到电流表指
针向左偏。现在按图乙连接方式将电流表与螺线管 B连成一个闭合回路，将螺线管 A与电池、
滑动变阻器和开关串联成另一个闭合回路：
13
学科网（北京）股份有限公司（1）将S闭合后，将螺线管 A插入螺线管B的过程中，电流表的指针将 （填“向
左” “向右”或“不发生”）偏转；
（2）螺线管A放在B中不动，滑动变阻器的滑片向右滑动，电流表的指针将
（填“向左” “向右”或“不发生”）偏转；
（3）螺线管A放在B中不动，突然切断开关 S时，电流表的指针将 （填“向左”
“向右”或“不发生”）偏转。
【答案】（1）向右 （2）向左 （3）向左
【详解】（1）在图甲中，闭合开关，电流从右侧流入电流表，电流表指针向左偏转。在图乙
中，闭合开关后，由安培定则可知，线圈 A中的电流产生的磁场竖直向下。
将S闭合后，将螺线管A插入螺线管B的过程中，穿过B的磁场向下，磁通量变大，由楞次定律
可知，感应电流从电流表左侧流入，则电流表的指针将右偏转；
（2）螺线管A放在B中不动，穿过 B的磁场向下，将滑动变阻器的滑动触片向右滑动时，穿过
B的磁通量变小，由楞次定律可知，感应电流从电流表右侧流入，则电流表的指针将左偏转；
（3）螺线管A放在B中不动，穿过B的磁场向下，突然切断开关S时，穿过B的磁通量减小，
由楞次定律可知，感应电流从电流表右侧流入，则电流表的指针将向左偏转。
24．（2024·重庆期末）
（1）如图所示是“研究电磁感应现象”的实验装置。
①如果在闭合开关时发现灵敏电流计的指针向右偏了一下， 那么合上开关后， 将A线圈迅速插
入B线圈中，电流计指针将 偏转。（填“向左”“向右”或“不”）
②连好电路后，并将A线圈插入B线圈中后， 若要使灵敏电流计的指针向左偏转，可采取的操
作是 。
A．插入铁芯 B．拔出A线圈 C．变阻器的滑片向左滑动 D．断开电键S瞬间
14
学科网（北京）股份有限公司（2）G为指针零刻度在中央的灵敏电流表， 连接在直流电路中时的偏转情况如图（1）中所示，
即电流从电流表G的左接线柱进时， 指针也从中央向左偏。今把它与一线圈串联进行电磁感应
实验，则图（2）中的条形磁铁的运动方向是向 （填“上”、“下”）； 图（4）中的条
形磁铁下端为 极（填“N”、“S”）。
【答案】（1） 向右 BD/DB
（2） 下 S
【详解】（1）①[1]已知闭合开关瞬间，A线圈中的磁通量增加，产生的感应电流使灵敏电流计
的指针向右偏转，可知磁通量增加时，灵敏电流计的指针向右偏转；当开关闭合后，将A线圈迅
速插入B线圈中时，B线圈中的磁通量增加，所以产生的感应电流也应使灵敏电流计的指针向右
偏转。
②[2]A．要使灵敏电流计的指针向左偏转，根据感应电流的磁场阻碍磁通量变化知，磁通量应减
小，插入铁芯时，B线圈中的磁通量增大，故A错误；
B．拔出A线圈时，B线圈中的磁通量减小，故B正确；
C．变阻器的滑片向左滑动时，接入电路的电阻减小，电流增大，B线圈中的磁通量增大，故C
错误；
D．断开开关S瞬间，电流减小，B线圈中的磁通量减小，故D正确。
故选BD。
（2）[1][2]图（2）中指针向左偏，可知感应电流的方向沿顺时针（俯视），感应电流的磁场方向
向下，条形磁体的磁场方向向上，由感应电流的磁场阻碍磁通量变化可知，磁通量增大，条形磁
体向下插入；图（4）中可知指针向右偏，则感应电流的方向是逆时针（俯视），由安培定则可
知，感应电流的磁场方向向上，条形磁体向上拔出，即磁通量减小，由感应电流的磁场阻碍磁通
量变化可知，条形磁体的磁场方向向上，所以条形磁体上端为N极，下端为S极。
25．（2024·龙岩期末）某学校开展“摇绳发电”的比赛活动。如图所示，在操场上，将一根长为20m
的铜芯导线两端与电流传感器的两个接线柱连接，构成闭合回路，两同学面对面站立摇动这条导
线。（忽略地球磁偏角的影响）
15
学科网（北京）股份有限公司（1）“摇绳发电”过程中导线电流方向 （选填“有变”、“不变”）
（2）若增大摇绳的频率，则电流传感器的最大示数将 （选填“增大”、“减小”、“不
变”）；
（3）为了获得较大电流，两同学应该 站立摇绳。（选填“东西”、“南北”）
【答案】（1）有变
（2）增大
（3）东西
【详解】（1）摇动导线过程中，导线做圆周运动，导线切割磁感线的方向呈现周期性变化，结
合右手定则可知，“摇绳发电”过程中导线电流方向有变。
（2）令摇动的角速度为 ，导线与两同学摇动导线位置连线所围几何图形的面积为S，根据正弦
式交流电产生原理可知，感应电动势的最大值
可知，若增大摇绳的频率，感应电动势的最大值增大，则电流传感器的最大示数将增大。
（3）为了获得较大电流，即使感应电动势的最大值增大，在频率一定时，可使穿过导线与两同
学摇动导线位置连线所围几何图形在中性面位置的磁通量的最大值增大，即使地磁场水平方向的
分量与中性面垂直，由于地磁场沿南北方向，可知，两同学应该东西站立摇绳。
26．（2024·无锡期末）在“探究影响感应电流方向的因素”实验中
（1）如图甲所示的电路，闭合开关后，观察电流计指针向右偏转，该操作的目的是 。
16
学科网（北京）股份有限公司（2）如图乙所示，图中用粗线标出了螺线管上导线的绕行方向。某次实验中在条形磁铁插入螺
线管的过程中，观察到电流计指针向左偏转。此时螺线管中的电流方向（从上往下看）是沿
（填“顺时针”或“逆时针”）方向。
（3）关于该实验，下列说法错误的是______。
A．判断线圈中感应电流的方向，需要先确定线圈的绕法
B．实验中将条形磁体的磁极插入或拔出时，速度大小不影响感应电流方向的判断
C．实验中若条形磁体的磁极未知，则无法判断感应电流方向
【答案】（1）推断电流计指针偏转方向与电流方向的关系
（2）逆时针
（3）C
【详解】（1）推断电流计指针偏转方向与电流方向的关系。
（2）由（1）中操作可知，某次实验中在条形磁铁插入螺线管的过程中，观察到电流计指针向左
偏转，说明外电路电流为顺时针方向，则感应电流从螺线管的上端顺着缠绕在螺线管上的导线流
向螺线管的下端，从上往下看，螺线管中的电流方向沿着逆时针方向。
（3）A．判断线圈中感应电流的方向，需要先确定线圈的绕法。故A正确，与题意不符；
B．实验中将条形磁体的磁极插入或拔出时，速度大小不影响感应电流方向的判断。故B正确，
与题意不符；
C．实验中若条形磁体的磁极未知，也可以根据电流计指针偏转的方向进行判断感应电流方向。
故C错误，与题意相符。
本题选错误的故选C。
27．（2024·武汉期末）某同学想利用楞次定律判断线圈缠绕方向，设计的实验装置原理图如图甲所
示。选用的器材有：一个磁性很强的条形磁铁，两个发光二极管（电压在1.5V至5V都可发光且
保证安全），一只多用电表，导线若干。操作步骤如下：
①用多用电表的欧姆挡测出二极管的正、负极；
②把二极管、线圈按如图甲所示电路用导线连接成实验电路；
③把条形磁铁插入线圈时，二极管B发光；拔出时，二极管A发光；
④根据楞次定律判断出线圈的缠绕方向。
请回答下列问题：
17
学科网（北京）股份有限公司（1）线圈缠绕方向如图乙中的 （填“A”或“B”）
（2）条形磁铁运动越快，二极管发光的亮度就越大，这说明感应电动势随 的增大而增
大（填“磁通量变化量”或“磁通量变化率”）。
【答案】 B 磁通量变化率
【详解】（1）[1]由把条形磁铁插入线圈时，磁通量向下增大，则螺线管产生的感应电流的磁场
向上，由二极管B发光，可知电流方向为逆时针，可得线圈缠绕方向如图乙中的B；
（2）[2]磁铁从初始到完全插入，磁通量的变化量相同，速度越快，磁通量变化越快，二极管发
光的亮度就越大，说明感应电动势随着磁通量变化率的增大而增大。
28．（2024·长沙期末）某兴趣小组在探究感应电流的产生条件和影响感应电流方向的因素
（1）通过实验得知：当磁体向上运动时，电流计指针向右偏转，此时线圈中磁通量在
（选填“增加”或“减少”）。
（2）为进一步探究影响感应电流方向的因素，该小组设计了如图b的电路。若图b电路连接正
确，在闭合开关前滑动变阻器滑片应移至最 （选填“左”或“右”）端。
（3）若图b电路连接正确，开关闭合后，将铁芯从线圈P中快速抽出时，观察到电流计指针
（选填“偏转”或“不偏转”）。
【答案】（1）减少
（2）左
（3）偏转
【详解】（1）当磁体向上运动时，穿过螺旋管的磁场为竖直向下，磁通量减少。
（2）闭合开关瞬间，电路中电流增大，电磁铁的磁性增强，穿过螺线管的磁通量增加，会产生
感应电流，为了防止产生的感应电流过大烧坏电流表，闭合开关前需要将滑动变阻器的滑片移到
最左端，即最大阻值处。
18
学科网（北京）股份有限公司（3）将铁芯从线圈P中快速抽出时，穿过螺线管的磁通量减少，会产生感应电流，则观察到电
流计指针偏转。
29．（2024·泉州期末）1834年，物理学家楞次在分析了许多实验事实后，总结得到电磁学中一重要
的定律——楞次定律，某兴趣小组为了探究该定律做了以下物理实验：
（1）“探究影响感应电流方向的因素”的实验装置中滑动变阻器采用限流接法，请用笔画线代
替导线将图甲中的实物电路补充完整。
（2）图甲实验电路连接后，开关闭合瞬间，发现电流计指针向右偏转；开关处于闭合状态时，
电流计指针 （选填“偏转”或“不偏转”）；滑动变阻器滑片P从右端快速向左移动
时，电流计指针 偏转（选填“向左”、“向右”或“不”）。
（3）为了进一步研究，该小组又做了如图乙实验，磁体从靠近线圈上方由静止下落。在磁体穿
过整个线圈的过程中，传感器显示电流i随时间t的图像如图丙所示，由图可得到的结论是
___________。
A．感应电流方向与线圈中的磁通量增减有关
B．感应电流方向与磁铁下落速度的大小有关
C．感应电流大小与线圈中磁通量的变化快慢有关
【答案】（1）
（2） 不偏转 向右
（3）AC
【详解】（1）根据滑动变阻器采用限流接法，完整实物连线如图所示
19
学科网（北京）股份有限公司（2）[1]开关处于闭合状态时，电路电流大小不变，产生的磁感应强度不变，通过线圈B的磁通
量不变，没有产生感应电流，所以电流计指针不偏转，故填不偏转；
[2]开关闭合瞬间，电流增大，产生的磁感应强度增大，通过线圈B的磁通量增加，发现电流计指
针向右偏转；滑动变阻器滑片P从右端快速向左移动时，滑动变阻器的电阻减小，由欧姆定律知
电路电流增大，产生的磁感应强度增大，通过线圈B的磁通量增加，则电流计指针向右偏转。
（3）A．由图可知，磁体从上方进入时电流为正，从下方出时电流为负，所以感应电流方向与线
圈中的磁通量增减有关，故A正确；
B．由图可知，感应电流方向与磁铁下落速度的大小无关，故B错误；
C．由图可知，在下落过程中速度变大，出线圈时速度大于进入时的速度，磁通量的变化率变
快，感应电流也变大，所以感应电流大小与线圈中磁通量的变化快慢有关，故C正确。
故选AC。
30．（2024·南宁期末）甲、乙、丙三位同学利用如图所示装置探究影响感应电流方向的因素。
（1）如图（a），甲同学在断开开关时发现灵敏电流计指针向右偏转，下列操作中同样能使指针
向右偏转的有______。
A．闭合开关
B．开关闭合时将滑动变阻器的滑片向左滑动
C．开关闭合时将A 线圈从 B线圈中拔出
（2）图b中，当磁铁向下插入线圈，灵敏电流表指针向 偏转（“左”或“右”）
（3）为确切判断B线圈中的感应电流方向，通过观察灵敏电流计 方向和 方向的关
系；
20
学科网（北京）股份有限公司（4）丙同学设计了如图（c）所示的装置来判断感应电流的方向。他先使用多用电表的欧姆挡对
二极管正负极进行确认，某次测量时发现多用电表指针几乎没有偏转，说明此时黑表笔的是二极
管的 （选填“正极”或“负极”）。 实验操作时将磁铁插入线圈时，只有灯 （选
填“C”或“D”）短暂亮起。
【答案】（1）C
（2）左
（3） 灵敏电流计指针偏转方向 电流流入方向
（4） 负极 C
【详解】（1）断开开关时，线圈A中电流迅速减小，则线圈B中磁通量减小，出现感应电流，
使灵敏电流计指针向右偏转；为了同样使指针向右偏转，应减小B线圈中的磁通量或增加B线圈
中反向的磁通量；
A．闭合开关， A线圈中的电流突然增大，则线圈B中的磁通量增大，故A错误；
B．开关闭合时将滑动变阻器的滑片向左滑动，A线圈中的电流增大，则线圈B中的磁通量增
大，故B错误；
C．开关闭合时将A线圈从线圈B中拔出，则B线圈中的磁通量减小，故C正确。
故选C。
（2）图b中，当磁铁向下插入线圈，线圈B中的磁通量增大，灵敏电流计指针向左偏转；
（3）[1] [2]判断感应电流具体流向，应先查明灵敏电流计指针偏转方向与电流流入方向的关系；
（4）[1]欧姆挡指针没有偏转时，说明二极管的负极与电源正极相连，根据多用电表红进黑出的
操作原则，此时黑表笔接触的是二极管的负极；
[2] 当磁铁插入线圈时，线圈中出现如图所示方向的电流
灯C短暂亮起。
31．（2024·芜湖期末）某同学用如甲图所示的实验装置探究电磁感应现象的规律。其中M为原线
圈，N为副线圈，G为灵敏电流计，且经检查发现灵敏电流计的指针偏转方向与电流流入方向相
同。
21
学科网（北京）股份有限公司（1）该同学已将电池组、滑动变阻器、副线圈N、灵敏电流计G及开关按甲图所示部分连接，
请在甲图中用笔画线代替导线将实验电路连接完整 。
（2）该同学将电路连接完整且正确后，继续进行实验，在实验过程中观察到，闭合开关时灵敏
电流计的指针向右偏转了一下，则在电路稳定后，再将滑动变阻器迅速向右滑动，电流计的指针
将向 偏转（选填“左”或“右”）；
（3）经多次探究发现，产生电磁感应现象的原因是穿过线圈 （选填“M”或“N”）的磁通
量发生了变化；
（4）现将甲图中线圈M换为条形磁铁，将条形磁铁N极迅速插入线圈N时，观察到电流表指针
向左偏转，则可以判断出线圈N的绕线方向如乙图中的 （选填“A”或“B”）所示。
【答案】（1）
（2）左
（3）N
（4）A
【详解】（1）实验电路如图
（2）根据题意可知，电流变大，灵敏电流计向右偏转，将滑动变阻器迅速向右滑动，接入电路
中电阻变大，则电流变小，则灵敏电流计向左偏转；
（3）经多次探究发现，产生电磁感应现象的原因是穿过线圈N发生了磁通量变化；
（4）将条形磁铁N极迅速插入线圈N时，穿过线圈的磁通量向下增大，产生的电流为从a端流
出，根据楞次定律可知通电螺线管产生的感应磁场方向向上，结合右手螺旋定则可知应为图A所
示。
22
学科网（北京）股份有限公司23
学科网（北京）股份有限公司
