潜江 天门 仙桃江汉油田 2023 年初中学业水平考试（中考）
物理试卷
一、选择题（本大题共13小题，每小题2分，共26分，在每小题出的四个选项中，第1~11
小题每题只有一项符合题目要求：第12、13小题每题合题目要求，全部选对得2分，选对但
不全得1分，有选错的得0分）
1. 乘客能够分辨出车载导航语音中某公众人物的声音，是根据声的（ ）
A. 音调 B. 响度 C. 音色 D. 振幅
【答案】C
【解析】
【详解】音调是指声的高低，物体振动的频率越快，音调越高；响度指声的大小，振幅越大声的响度越大；
音色是声音特有的品质，用来区分不同物体发出的声音；乘客能够分辨出车载导航语音中某公众人物的声
音，是根据声的音色，故C符合题意，ABD不符合题意。
故选C 。

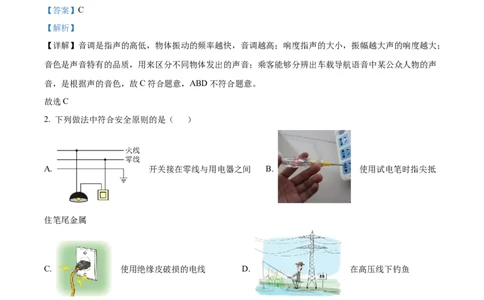

2. 下列做法中符合安全原则的是（ ）
A. 开关接在零线与用电器之间 B. 使用试电笔时指尖抵
住笔尾金属
C. 使用绝缘皮破损的电线 D. 在高压线下钓鱼
【答案】B
【解析】
【详解】A．把开关用在家庭电路中控制电路时，开关要接在火线上，当断开开关，可以切断火线，避免
触电事故的发生，故A不符合题意；
B．使用试电笔时，笔尖接触待检测物体，手要接触笔尾的金属体，故B符合题意；
C．将绝缘皮破损的导线接入电路容易造成触电事故，故C不符合题意；
D．在高压线下钓鱼，易发生高压电弧触电，故D不符合题意。
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选B。

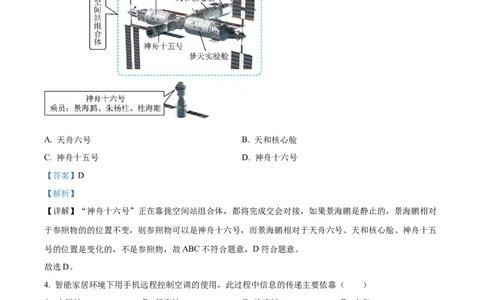

3. 如图所示。“神舟十六号”正在靠拢空间站组合体，都将完成交会对接。我们说景海鹏是静止的，选取
的参照物是（ ）
A. 天舟六号 B. 天和核心舱
C. 神舟十五号 D. 神舟十六号
【答案】D
【解析】
【详解】“神舟十六号”正在靠拢空间站组合体，都将完成交会对接，如果景海鹏是静止的，景海鹏相对
于参照物的的位置不变，则参照物可以是神舟十六号，而景海鹏相对于天舟六号、天和核心舱、神舟十五
号的位置是变化的，不是参照物，故ABC不符合题意，D符合题意。
故选D。
4. 智能家居环境下用手机远程控制空调的使用，此过程中信息的传递主要依靠（ ）
A. 电磁波 B. 超声波 C. 次声波 D. 空气
【答案】A
【解析】
【详解】电磁波的传播不需要介质，智能家居等服务都是利用电磁波来传递信息的，因此手机传递信息是
依靠电磁波传递信息的。
故选A。
5. 大量中华诗词蕴含物理知识，下列说法正确的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. “可怜九月初三夜，露似珍珠月似弓。”“露”是水蒸气液化形成的
B. “月落乌啼霜满天，江枫渔火对愁眠。”“霜”是水凝固形成的
C. “云横秦岭家何在，雪拥蓝关马不前。”“雪”是水凝华形成的
D. “欲渡黄河冰塞川，将登太行雪满山。”“冰”是雪熔化形成的
【答案】A
【解析】
【详解】A．露是空气中的水蒸气遇冷液化形成的小水滴，故A正确；
B．霜是空气中的水蒸气遇冷凝华形成的冰晶，故B错误；
C．雪是云层中的水蒸气遇冷凝华形成的冰晶，故C错误；
D．冰是液态的水凝固形成的固体，故D错误。
6. 关于如图所示的实验，下列说法正确的是（ ）
A. 该装置是用于探究“磁场对通电导线的作用”
B. 导线ab运动时将电能转化为机械能
C. 导线ab竖直向上运动时，灵敏电流计指针一定偏转
D. 导线ab水平向左运动时，灵敏电流计指针一定偏转
【答案】D
【解析】
【详解】
A．该装置是研究电磁感应的现象实验装置，图中电流计是否发生偏转反映了是否有感应电流产生，故A
错误；
B．ab棒运动时，具有机械能，产出感应电流时，电路中具有电能，产生感应电流的过程是机械能转化为
电能的过程，故B错误。
CD．产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流。当
ab棒在图中位置水平左右运动时，符合产生感应电流的条件，电路中有感应电流产生，灵敏电流计的指针
发生偏转；当ab棒在图中位置竖直上下运动时，没有切割磁感线，因此不会产生感应电流，电流表指针不
会发生偏转；故D正确，C错误；
故选D。
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
7. 如图是近视眼及其矫正的光路图，下列说法不正确的是（ ）
A. 近视眼的成像原理和小孔成像的原理相同
B. 近视眼看远处的物体，像成于视网膜前
C. 近视眼用凹透镜矫正
D. 为预防近视，读写时眼睛与书本的距离应保持在25cm左右
【答案】A
【解析】
【详解】A．晶状体和角膜的共同作用相当于一个凸透镜，眼睛成像利用了凸透镜的成像原理，而小孔成
像利用光的直线传播，二者原理不同，故A错误，符合题意；
B．近视眼晶状体折光能力强或眼球前后径过长，看不清远处的物体，远处物体的像成于视网膜前，故B
正确，不符合题意；
C．凹透镜对光线有发散作用，可以使光线延后成像，正好成在视网膜上，近视眼用凹透镜矫正，故C正
确，不符合题意；
D．为预防近视，应养成良好的用眼习惯，读写时眼睛与书本的距离应保持在25cm左右，故D正确，不
符合题意。
故选A。
8. 2023年5月28日，国产大型飞机C919首次商业飞行圆满成功，如图，C919正在向上爬升，此过程中
下列说法正确的是（ ）
A. C919的动能增大，重力势能减小
B. 随着海拔高度的增加，舱外大气压逐渐增加
C. 机翼上方气流的速度较小，气流对机翼上表面的压强较大
D. 机翼上方气流的速度较大，气流对机翼上表面的压强较小
【答案】D
【解析】
【详解】A．C919正在向上爬升，高度增大，重力势能增大，故A错误；
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B．大气压随海拔高度的增大而减小，随着海拔高度的增加，舱外大气压逐渐减小，故B错误；
CD．流速大的地方压强小，流速小的地方压强大，机翼上方气流的速度较大，气流对机翼上表面的压强较
小，故C错误，D正确。
故选D。
9. 端午节来临，江汉平原各地纷纷举办龙舟大赛如图。下列说法正确的是（ ）
A. 鼓面对鼓槌的弹力是由鼓槌的形变产生的 ，
B. 船桨划水的力越大，水对船桨的力也越大
C. 龙舟所受重力的方向是垂直向下的
D. 龙舟到达终点不能立即停下来，是因为惯性的作用
【答案】B
【解析】
【详解】A．鼓面对鼓槌的弹力是由于鼓面受到鼓槌击打，发生弹性形变，由于要恢复原状而对鼓槌产生
的力，故A错误；
B．船桨往后划水，龙舟前进，船桨对水的力等于水对船桨的力，这两个力是一对相互作用力，大小相同，
故B正确；
C．重力的方向竖直向下，而不是垂直向下，故C错误；
D．停止划桨后，龙舟还会继续前进一段距离，是因为龙舟具有惯性，由于惯性不是力，所以不能说是惯
性的作用，故D错误。
故选B。
10. 某款电热杯有高、中、低三档，简化电路如图所示，S、S 不能同时闭合，R 的阻值为2.5Ω。只闭合
1 2 1
S 时，电路中的电流为2A。下列说法正确的是（ ）
3
A. 电源电压为10V
B. 只闭合S、S 时，电热杯处于低温档
1 3
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. 只闭合S 时，电热杯工作1min产生的热量为600J
3
D. 加热100g水，水温由25°C升高到35°C，水吸收的热量为420J
【答案】C
【解析】
的
【详解】A．如图所示，只闭合S 时，电路中只有R，已知此时电路中 电流为2A，R 的阻值为2.5Ω，
3 1 1
则电源电压为
U=IR=2A×2.5Ω=5V
1 1
故A错误；
B．根据公式 可知，电源电压不变，电路中的总电阻越大，功率越小，当只闭合开关S 时，定值
2
电阻R 和R 串联，电路中的总电阻最大，功率最小，为低温档；当只闭合S 和S 时，定值电阻R 和R 并
1 2 1 3 1 2
联，电路中的总电阻最小，功率最大，为高温档；当只闭合S 时，电路中只有R，小于两电阻的串联，大
2 1
于两电阻的并联，大于最小功率，小于最大功率，为中温档，故B错误；
C．只闭合S 时，电路中只有R，已知此时电路中的电流为2A，R 的阻值为2.5Ω，则电热杯工作1min产
3 1 1
生的热量为
Q=I2Rt=(2A)2×2.5Ω×60s=600J
1 1
故C正确；
D．加热100g水，水温由25°C升高到35°C，水吸收的热量为
Q =cmΔt=4.2×103J/(kg·℃)×0.1kg×(35℃-25℃)=4.2×103J
吸
故D错误。
故选C。
11. 水平桌面上有物体A、B。如图甲，A在 的作用下向左做匀速直线运动：如图乙，A、B用轻绳水平
连接，在F 和 共同作用下一起向右做匀速直线运动，水平拉力 、 图乙中，下列说法
1
正确的是（ ）
A. A与桌面的摩擦力方向向右
的
B. A与桌面 摩擦力为14N
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
C. B与桌面的摩擦力为8N
D. 绳子的拉力为6N
【答案】C
【解析】
【详解】AB．由甲图可知，A在 的作用下向左做匀速直线运动，此时A受到的拉力和桌面对其的摩擦
力为一对平衡力，大小相等，方向相反，即A受到的桌面对其的摩擦力方向为水平向右，且
f=F=6N
1
故AB错误；
C．由甲乙可知，A、B在F 和 共同作用下一起向右做匀速直线运动，此时 与F 以及A和B两物体
1 1
受到桌面对其的摩擦力为平衡力，即
的
解得，B受到桌面 摩擦力为 。
故C正确；
D．由图乙可知，因为A做匀速直线运动，所以其受到的绳子水平向右的拉力与水平向左的拉力 和桌面
对其的摩擦力为平衡力，即
故D错误。
12. 一台单缸四冲程汽油机的飞轮转速为1200r/min，如图所示为它工作循环中的一个冲程。下列说法正确
的是（ ）
A. 汽油是化石能源
B. 该冲程为做功冲程
C. 该汽油机每秒对外做功20次
D. 热机的功率越大，效率就越高
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】AB
【解析】
【详解】A．汽油是动植物的遗体经过漫长的地质年代形成的，是化石能源，故A正确；
B．如图，进气门、排气门关闭，火花塞点火，该冲程为做功冲程，故B正确；
C．单缸四冲程汽油机的飞轮转速为1200r/min，每秒钟飞轮转20r，转两圈汽油机做一次功，该汽油机每
秒对外做功10次，故C错误；
D．热机的功率是单位时间做的功，效率等于有用功与燃料产生热量的比值，是两个不同的物理量，没有
必然联系，故D错误。
故选AB。
13. 如图，质量、底面积相同的薄壁容器甲、乙、丙放在水平桌面上，甲为圆柱形，乙、丙为圆台形，分
别装有A、B、C三种质量和深度均相同的液体，下列说法正确的是（ ）
A. 液体的密度
B. 液体对容器底部的压强p ＞p ＞p
B A C
C. 液体对容器底部的压力F ＜F＜F
B A C
D. 容器对桌面的压力
【答案】BD
【解析】
【详解】A．容器甲、乙、丙的底面积相同，液体的深度相同，由三者的形状可知
A、B、C三种液体的质量相等，由 可知，液体的密度
故A错误；
B．A、B、C三种液体的密度 ，液体的深度相同，由 可知，液体对容器底部的压
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
强 ，故B正确；
C．液体对容器底部的压强p ＞p ＞p ，容器的底面积相等，由 可知，液体对容器底部的压力
B A C
，故C错误；
D．容器对桌面的压力等于容器的重力加上液体的重力，容器的质量、液体的质量相等，所受的重力相等，
因此容器对桌面的压力 ，故D正确。
故选BD。
二、非选择题（共44分）
14. 磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。如图，水杯中放
有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。已知A
左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出
图中磁感线的方向。
【答案】
【解析】
【详解】螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为
正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为 N极。如图
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
15. 用如图的装置探究“光的反射定律”。平面镜M水平放置，附有量角器的白纸板由E、F两部分构成，
始终竖直立在M上，可以绕ON翻折；
（1）如图甲，E、F在同一平面上，让入射光AO射向镜面，量角器上显示入射角和反射角的大小，可得
出∠r________∠i（选填“>”“<”或“=”）；
（2）改变入射光的方向，再测几组入射角和反射角，这样做的目的是_________；
（3）若光沿BO入射，经M反射后沿OA射出。这表明，在光的反射现象中，光路是_________的；
（4）如图乙，把F向前或向后翻折，则在F上________（选填“能”或“不能”）看到反射光，这说明
反射光线，入射光线和法线在_________。
【答案】 ①. = ②. 多次实验，得到普遍规律（或避免偶然性） ③. 可逆 ④. 不能 ⑤.
同一平面内
【解析】
【详解】（1）[1]在反射现象中，反射角等于入射角。故此时反射角∠r =入射角∠i。
（2）[2]改变入射光的方向，再测几组入射角和反射角，这样做的目的是，多次实验，得到普遍规律（防
止偶然性）。
（3）[3] 如果将光源沿BO射入一条入射光线，会观察到反射光线会沿OA的方向射出，这说明了在光的
反射中，光路是可逆的。
（4）[5][6]根据光的反射定律：在反射现象中，反射光线、入射光线和法线在同一平面内，所以把纸板F
向后折叠，则在纸板F上不能看到反射光线，说明反射光线、与入射光线和法线应在同一平面内。
16. 在探究“杠杆的平衡条件”实验中：
（1）实验前，杠杆左端下沉，如图甲，则应将平衡螺母向________（选填“左”或“右”）调节，直至
杠杆在水平位置平衡；
（2）调节钩码的位置，使杠杆重新在水平位置平衡，读出实验数据并记录在表格中。如图乙所示，阻力
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
臂l 为_________cm；
2
（3）分析表中实验数据。得出杠杆的平衡条件为_________（用F、F、l、l 表示）；
1 2 1 2
次数 动力F/N 动力臂l/cm 阻力F/N 阻力臂l/cm
1 1 2 2
1 0.5 16.0 1.0
2 1.0 15.0 1.0 15.0
3 2.0 15.0 1.5 20.0
第3次实验的杠杆类型属于_________（选填“省力”“费力”或“等臂”）杠杆，教室里的劳动工具中有
这类杠，请举一例：__________；并简要说明你的判断理由__________；
（4）如图丙，F始终杠杆垂直，将杠杆缓慢地由位置A拉至位置B的过程中，F的大小将__________。
（填选项代码）
A． 不变 B． 变小 C． 变大 D． 先变大后变小
【答案】 ①. 右 ②. 8.0 ③. Fl=Fl ④. 费力 ⑤. 扫帚 ⑥. 扫帚在使用时，动力臂
11 22
小于阻力臂 ⑦. C
【解析】
【详解】（1）[2]实验前，杠杆左端下沉，杠杆右端上翘，则应将平衡螺母向右调节，直至杠杆在水平位
置平衡。
（2）[2]如图乙所示，刻度尺的分度值为0.1cm，刻度尺的度数为8.0cm，则阻力臂l 为8.0cm。
2
（3）[3]分析表中实验数据可知，杠杆的动力和动力臂的乘积等于杠杆阻力和阻力臂的乘积，即得出杠杆
的平衡条件为Fl=Fl。
11 22
[4]由表格数据可知，第3次实验时的动力臂小于阻力臂，动力大于阻力，该杠杆类型属于费力杠杆。
[5][6]依据费力杠杆的动力臂小于阻力臂，可判断教室里的劳动工具中有这类杠的是扫帚。
（4）[7]如图丙所示，F始终杠杆垂直，动力臂l 不变，将杠杆缓慢地由位置A拉至位置B的过程中，阻力
1
G不变，阻力臂l 变大，根据杠杆平衡的条件Fl=Gl ，F的大小将变大，故ABD不符合题意，C符合题意。
2 1 2
故选C。
17. 实验小组用伏安法测量小灯泡的电阻，连接了如图甲所示的电路，小灯泡的额定电压为2.5V，电源电
压恒定。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）实验的原理是_________；
（2）图甲中有一根导线连接错误，请在该导线上打“×”，并用笔重新画一根正确连接的导线__________
（导线不得交叉）；
（3）改正错误后，闭合开关，移动滑片至某位置时，电压表的示数为2V，为测量小灯泡正常发光时的电
阻，应将滑片P向_________（选填“A”或“B”）端移动；
（4）小灯泡正常发光时，电流表的示数如图乙所示为__________A。此时小灯泡的电阻是_________Ω
（保留1位小数）；
（5）小灯泡的I-U关系如图丙，当小灯泡的两端电压增大时，它的电阻__________（选填“增大”“减
小”或“不变”），其原因是灯丝电阻受__________的影响；
（6）小组同学计划用该装置测量某定值电阻阻值时，发现电压表损坏，于是设计了如图丁所示的电路，
测出了R 的阻值。实验步骤如下：
X
①将滑片移到a端，闭合开关S，读出电流表的示数，记为I；
1
②将滑片移到b端，闭合开关S，读出电流表的示数，记为I；
2
③读出滑动变阻器的最大阻值为R，则 =__________（用I、I 和R表示）
1 2
【答案】 ①. ②. ③. B ④. 0.26 ⑤.
9.6 ⑥. 增大 ⑦. 温度 ⑧.
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】（1）[1]用伏安法测量小灯泡的电阻，徐测出灯泡两端的电压和刘国小灯泡的电流，用 计
算灯泡的电阻，实验的原理是 。
（2）如图，测量小灯泡电阻的实验中，电压表应接在灯泡两端，图中滑动变阻器接在灯泡与滑动变阻器
两端，改正后的电路如图
（3）[3]闭合开关，移动滑片至某位置时，电压表的示数为2V，小灯泡的额定电压为2.5V，为测量小灯泡
正常发光时的电阻，应增大灯泡两端的电压，即减小电路中的电阻，应将滑片P向B端移动，直到电压表
的示数为2.5V。
（4）[4][5]如图，电流表接 量程，分度值为0.02A，读数为0.26A，此时小灯泡的电阻是
的
（5）[6][7]小灯泡 I-U关系如图丙，当小灯泡的两端电压增大时，电压的变化速度大于电流的变化速度，
由 可这，它的电阻增大；其原因是灯丝电阻受温度的影响，温度越高，灯丝的电阻越大。
（6）①将滑片移到a端，闭合开关S，电路为Rx的简单电路，读出电流表的示数，记为I，电源电压为
1
②将滑片移到b端，闭合开关S，电阻Rx与滑动变阻器串联，变阻器的最大阻值为R，读出电流表的示数，
记为I，电源电压为
2
③[8]联立以上两式解得
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
18. 小明家的浴霸有“220V 440W”的取暖灯共4盏，求：
（1）每盏取暖灯正常工作时的电阻；
（2）4盏取暖灯同时正常工作时的总电流。
【答案】（1）110Ω；（2）8A
【解析】
【详解】解：（1）一盏灯正常工作时，通过灯的电流
灯正常工作时的电阻为
（2）由于4盏灯是并联，根据并联电路中电流的规律 ，4盏灯均正常工作时，总电流为
答：（1）每盏取暖灯正常工作时的电阻为110Ω；
（2）4盏取暖灯同时正常工作时的总电流为8A。
19. 如图，一台用于侦察、灭火的电动消防机器人，质量为1000kg，静止时履带与地面接触的总面积为
。在某段平直公路上，机器人以3m/s的速度匀速行驶1min，其受到的阻力是机器人所受重力的0.05
倍，这段路程消耗的电能中有75%用于机器人的牵引力做功。求
（1）机器人1min通过的路程；
（2）机器人静止时，对水平地面产生的压强；
（3）机器人在这段路程中消耗的电能。
【答案】（1）180m；（2） ；（3）
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】解：（1）机器人运动1min通过的路程
（2）滑防机器人的重力
消防机器人对水平地面的压力等于它所受的重力，即
机器人对地面产生的压强
（3）机器人在平直公路上匀速直线运动所受阻力
平直公路上匀速直线运动。机器人所受的阻力和牵引力是一对平衡力，即
机器人在平直公路上匀速直线运动1min牵引力做功
机器人在这段路程中消耗的电能
答：（1）机器人1min通过的路程为180m；
（2）机器人静止时，对水平地面产生的压强为 ；
（3）机器人在这段路程中消耗的电能为 。
20. 如图，小明设计的“电子浮力秤”由浮力秤和电路两部分构成。浮力秤中托盘与圆柱形塑料浮筒M通
过硬质绝缘细杆固定连接，整体漂浮在装有足够深水的柱形薄壁容器中，且只能竖直移动。托盘的质量
40g；M高20cm，底面积为100cm2，质量为160g；容器的底面积为300 cm2。电路中R是滑动变阻器的电
阻片（阻值均匀），长8cm，最大阻值16Ω；电源电压恒为4.5V；电压表量程为0~3V。托盘通过滑杆带
动滑片P上下移动。托盘中不放物体时，调节水量，使滑片P正好位于R最上端，闭合开关S，电压表示
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
数为0.9V（不计滑片、滑杆、细杆的质量，忽略摩擦阻力。工作中水不溢出）。求
（1）浮筒M的密度；
（2）R 的阻值：
0
（3）托盘中不放物体时，M浸入水中的深度；
（4）该“电子浮力秤”的称量。
【答案】（1）80kg/m3；（2）4Ω；（3）0.02m；（4）1.05kg
【解析】
【详解】解：（1）浮筒M的体积为
V =S h =100×10-4m2×20×10-2m=2×10-3m3
M M M
浮筒M的密度为
（2）由电路图可知，滑片P位于R最上端时，定值电阻R 与电阻片R串联，电压表测量R 两端电压，且
0 0
U =0.9V，根据串联电路中总电压等于各部分电压之和，可得，R两端电压为
R0
U =U-U =4.5V-0.9V=3.6V
R R0
此时通过电路的电流为
定值电阻R 的阻值为
0
（3）托盘的重力为
G =m g=40×10-3kg×10N/kg=0.4N
盘 盘
浮筒M的重力为
G =m g=160×10-3kg×10N/kg=1.6N
M M
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
托盘中不放物体时，浮筒M所受的重力与托盘所受的重力之和等于浮筒M受到的浮力，则
F =G +G =1.6N+0.4N=2N
M浮 M 盘
浮筒M浸入水中的体积为
浮筒M浸入水中的深度为
（4）由图可知托盘中物体的质量增加，滑片将向下移动，导致R接入电路的电阻变小定值电阻两端的电
压增大。所以当电压表示数变大时，托盘中物体的质量也越大。电压表量程为0~3V，根据串联电路电压
规律可知R两端的电压为
U ＇=U- U ＇=4.5V-3V=1.5V
R R0
此时通过电路的电流为
此时R接入电路的电阻为
R是一根长为8cm的阻值均匀的电阻片，最大阻值为16Ω，即1cm的电阻为2Ω，电压表示数最大时
滑片向下移动7cm小于8cm，即浮筒向下移动的距离d=7cm，电压表示数最大。浮筒浸入水中深度的增加
量Δh 等于水面上升的高度Δh与浮筒向下移动的距离d之和，即
浸
Δh =Δh+d
浸
水面上升的高度为
浮筒浸入水中深度为
h =Δh +h=3.5cm+7cm+2cm=12.5cm＜h =20cm
浸 浸 M
即 时，电子浮力秤称出物体的质量最大，此时浮筒排开水的体积变化量为
ΔV =S Δh =100cm2×(3.5cm+7cm)=1050cm3=1.05×103m3
排 M 浸
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
因为
G =ΔF =ρgΔV =1.0×103kg/m3×10N/kg×1.05×103m3=10.5N
物 浮 排
由G=mg得电子浮力秤的称量为
答：（1）浮筒M的密度为80kg/m3；
（2）R 的阻值为4Ω；
0
（3）托盘中不放物体时，M浸入水中的深度为0.02m；
（4）该“电子浮力秤”的称量为1.05kg。
