【巩固练习】
一、填空题
1、某电阻阻值为10Ω，通过的电流为0.6A，则加在它两端的电压为___V。
2、3Ω和6Ω的两个电阻，并联后等效电阻为____Ω，串联后等效电阻为 ____Ω。
3、一个灯丝阻值为9Ω的小灯泡，在6V电压下能正常发光。若把它接在8V电源上，使它仍能正常发光，
应给它串联一个____Ω电阻。
4、一段导体两端加5V电压，通过的电流是0.2A，这段导体的电阻是___Ω，若通过的电流是0.4A，导体两
端的电压为____V。
5、如图所示，两个电阻R 和R 的阻值都是10Ω，开关闭合后。电压表的示数是4.5V，则电流表A 的示数
1 2 1
是______A，电流表A 的示数是______A。
2

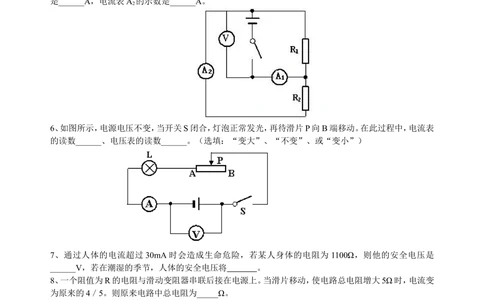

6、如图所示，电源电压不变，当开关S闭合，灯泡正常发光，再待滑片P向B端移动。在此过程中，电流表
的读数______、电压表的读数______。（选填：“变大”、“不变”、或“变小”）
7、通过人体的电流超过30mA时会造成生命危险，若某人身体的电阻为1100Ω，则他的安全电压是
______V，若在潮湿的季节，人体的安全电压将 。
8、一个阻值为R的电阻与滑动变阻器串联后接在电源上。当滑片移动，使电路总电阻增大5Ω时，电流变
为原来的4／5。则原来电路中总电阻为_____Ω。
二、选择题
9、如图所示的电路中，R =4Ω，当开关断开时，电流表的示数为1.5A，当开关闭合时，
1
电流表的示数是2.5A，那么电阻R 的阻值是
2
A. 4Ω B. 6Ω C. 8Ω D. 10Ω
10、如图所示，电压U不变，当闭合开关S时，电流表示数变大的电路是
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育

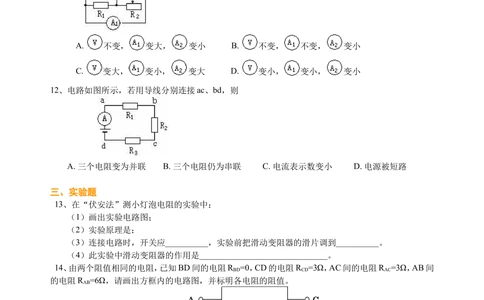

11、如图所示，当滑动变阻器滑片P向右移动时，则
A. 不变， 变大， 变小 B. 不变， 不变， 变小
C. 变大， 变小， 变大 D. 变小， 变小， 变小
12、电路如图所示，若用导线分别连接ac、bd，则
A. 三个电阻变为并联 B. 三个电阻仍为串联 C. 电流表示数变小 D. 电源被短路
三、实验题
13、在“伏安法”测小灯泡电阻的实验中：
（1）画出实验电路图；
（2）实验原理是：
（3）连接电路时，开关应__________，实验前把滑动变阻器的滑片调到__________。
（4）此实验中滑动变阻器的作用是______________________________。
14、由两个阻值相同的电阻，已知BD间的电阻R =0，CD的电阻R =3Ω，AC间的电阻R =3Ω，AB间
BD CD AC
的电阻R =6Ω，请画出方框内的电路图，并标明各电阻的阻值。
AB
15、在探究电流跟电压关系的实验中，部分同学做出了以下猜想：
猜想A：加在电阻两端的电压越大，通过的电流不变。
猜想B：加在电阻的两端的电压越大，通过的电流越小。
猜想C：加在电阻的两端的电压越大，通过的电流越大。
现有以下器材：A、定值电阻，开关和若干导线；B、电池； C、电压恒定的电源；
D、滑动变阻器； E、电流表。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
为了验证上述猜想是否正确，吴奇同学选取的器材是ABCDE，并添加了一只测量仪表，设计电路并
按实验要求正确的测出有关的物理量，完成了实验，请你分析：
（1）吴奇同学在实验中添加的测量仪表是：
（2）在实验时，需改变电阻两端的电压，吴奇同学的做法是：
（3）请你画出吴奇同学设计的实验电路图：
（4）通过分析数据，验证得出的结论应该和前面的猜想一致。

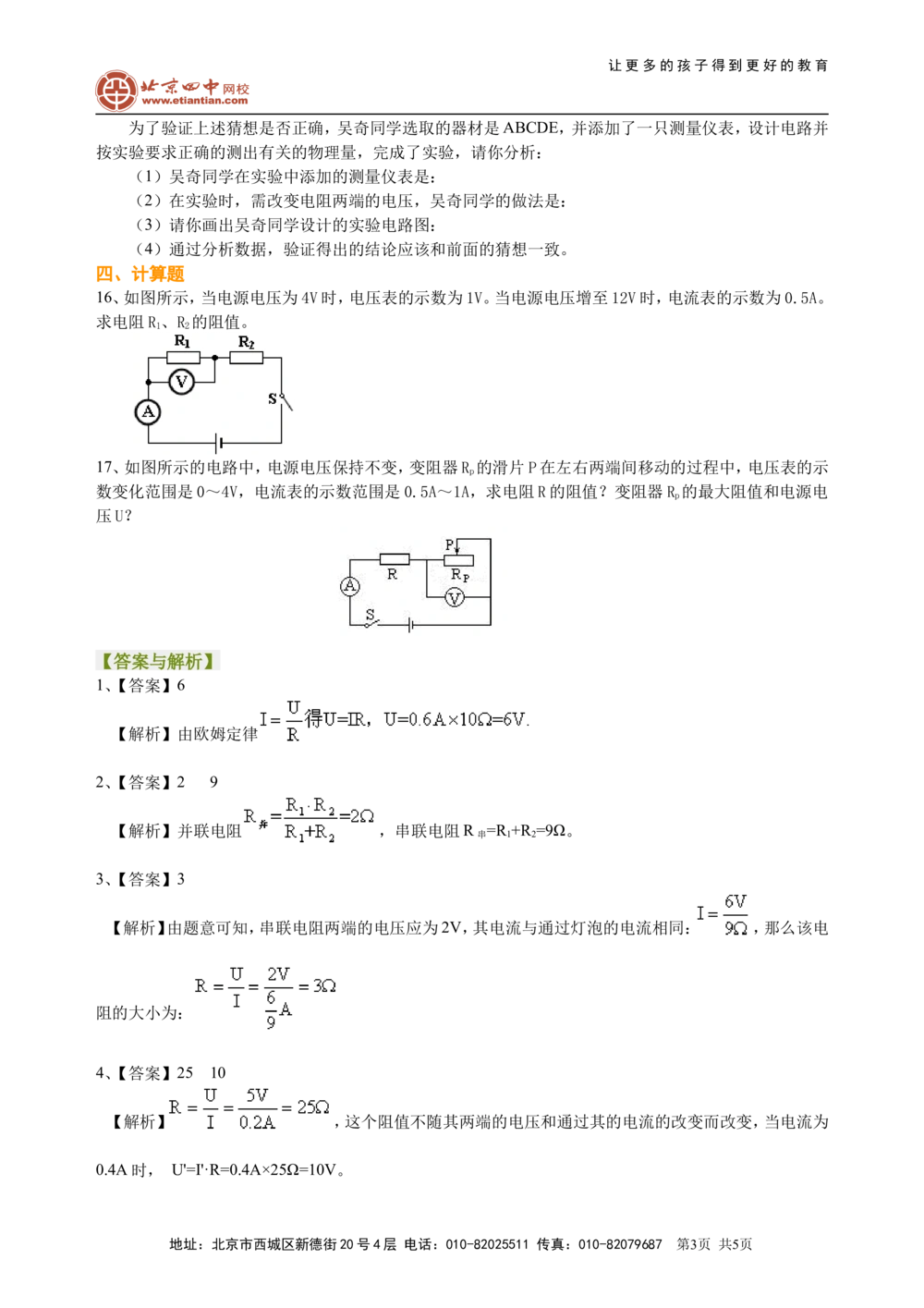

四、计算题
16、如图所示，当电源电压为4V时，电压表的示数为1V。当电源电压增至12V时，电流表的示数为0.5A。
求电阻R、R 的阻值。
1 2

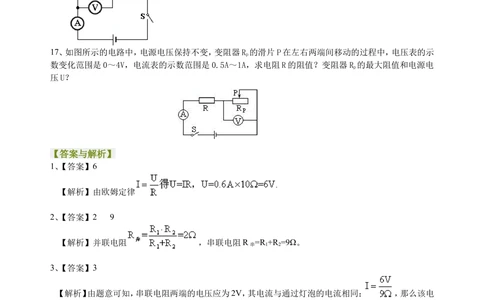

17、如图所示的电路中，电源电压保持不变，变阻器R 的滑片P在左右两端间移动的过程中，电压表的示
p
数变化范围是0～4V，电流表的示数范围是0.5A～1A，求电阻R的阻值？变阻器R 的最大阻值和电源电
p
压U？
【答案与解析】
1、【答案】6
【解析】由欧姆定律
2、【答案】2 9
【解析】并联电阻 ，串联电阻R =R +R =9Ω。
串 1 2
3、【答案】3
【解析】由题意可知，串联电阻两端的电压应为2V，其电流与通过灯泡的电流相同： ，那么该电
阻的大小为：
4、【答案】25 10
【解析】 ，这个阻值不随其两端的电压和通过其的电流的改变而改变，当电流为
0.4A时， U'=I'·R=0.4A×25Ω=10V。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
5、【答案】0.9，0.45
【解析】从图可看出，此题是一个并联电路。电流表A 在干路中，测量电路的总电流。电流表A 在R 支
1 2 2
路中，测量通过R 的电流，电压表测电源电压。根据欧姆定律可求得通过R 的电流和通过R 的电流均为
2 1 2
0.45A。故干路中的电流为0.9A。
6、【答案】变小，不变
【解析】从题目中的图可知电压表测量的是电源电压，故电压表的示数不变。此电路为串联电路，当P向
B端滑动时，变阻器接入电路的电阻变大，在电源电压不变的情况下，电路中的电流会变小，从而电流表
的示数变小。
7、【答案】33 降低
【解析】人体是导体，通过人体的电流决定于加在人体两端的电压和人体的电阻。当人体中通过安全电
流30mA时，加在人体两端的最高电压为U=IR=0.03A×1100Ω=33V，在潮湿的雨季，人体电阻变小，而电
流还是不能超过30mA，根据U=IR可知，人体的安全电压将降低。
8、【答案】20
【解析】设原来电阻为R，电流为I，
则有IR=U………
……
解得R=20Ω

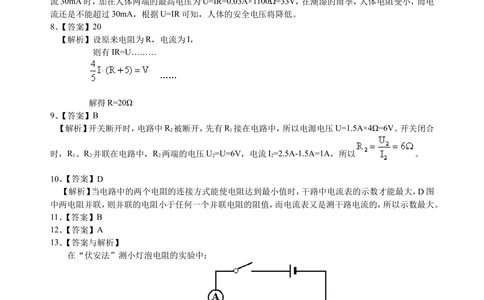

9、【答案】B
【解析】开关断开时，电路中R 被断开，先有R 接在电路中，所以电源电压U=1.5A×4Ω=6V。开关闭合
2 1
时，R 、R 并联在电路中，R 两端的电压U=U=6V，电流I=2.5A-1.5A=1A，所以 。
1 2 2 2 2
10、【答案】D
【解析】当电路中的两个电阻的连接方式能使电阻达到最小值时，干路中电流表的示数才能最大，D图
中两电阻并联，则并联的电阻小于任何一个并联电阻的阻值，而电流表又是测干路电流的，所以示数最大。
11、【答案】B
12、【答案】A
13、【答案与解析】
在“伏安法”测小灯泡电阻的实验中：
①电路图
②
③断开，阻值最大处。
④多次改变电路中的电流和灯泡两端电压。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
14、【答案】
【解析】R =0表明BD间无电阻，直接用导线连接，R =3Ω，R =3Ω，R =6Ω。表明AC间和CD间各
BD CD AC AB
有一个电阻，且这两个电阻串联起来接在AB间。
15、【答案与解析】
（1）电压表
（2）移动滑动变阻器滑片
（3）如图：
（4）在探究电流跟电压关系的实验中，必须控制电阻这个物理量。当电压改变时，电流如何随电压发
生变化。
16、【答案与解析】
17、【答案与解析】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共5页
