P146～147 6.2.1 泵站的布置
1. 泵站工程的基本组成
泵站工程主要由泵房、进出水建筑物等组成。
根据扬程不同分为高扬程泵站，总扬程大于60m的泵站；中扬程泵站，总扬程10～
60m的泵站；低扬程泵站，总扬程低于10m的泵站。
泵房分为：堤身式泵房、堤后式泵房、开敞式泵房（露天式泵房）、淹没式泵房（潜水
式泵房）、干室型泵房、湿室型泵房、块基型泵房、分基型泵房等。

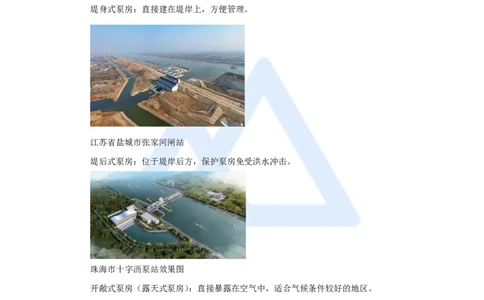

堤身式泵房：直接建在堤岸上，方便管理。
江苏省盐城市张家河闸站
堤后式泵房：位于堤岸后方，保护泵房免受洪水冲击。
珠海市十字沥泵站效果图
开敞式泵房（露天式泵房）：直接暴露在空气中，适合气候条件较好的地区。
淹没式泵房（潜水式泵房）：完全浸没在水中，适合水位变化较大的情况。
干室型泵房：四周墙壁与底板连成一不透水的整体，适合水源水位变幅较大的情况。
1
www.haixue.com嗨学网 | 职业价值点亮者

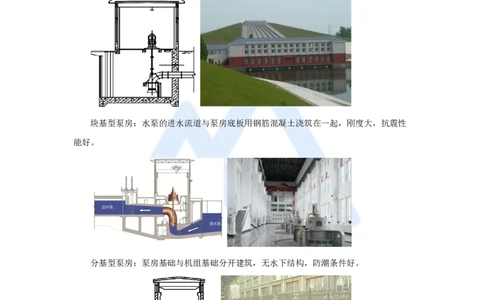

湿室型泵房：泵房下部有一个与前池相通并充满水的地下室，起进水池的作用。
块基型泵房：水泵的进水流道与泵房底板用钢筋混凝土浇筑在一起，刚度大，抗震性
能好。
分基型泵房：泵房基础与机组基础分开建筑，无水下结构，防潮条件好。
2. 泵站枢纽的布置
2
www.haixue.com嗨学网 | 职业价值点亮者

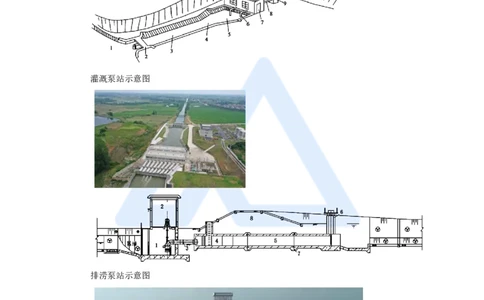

灌溉泵站示意图
排涝泵站示意图
3
www.haixue.com嗨学网 | 职业价值点亮者
【2022案例五（1），2012案例五（2）】某施工单位承担行蓄洪区治理工程中的排涝泵
站、堤防加固、河道土方开挖（含疏浚）施工。排涝泵站设计流量180m3/s，安装6台立式
轴流泵，泵站布置清污机桥、进水池、主泵房及出水池等。主泵房基础采用C35预制钢筋
混凝土方桩、高压旋喷桩防渗墙处理。泵站纵剖面示意图如图5。工程施工过程中发生了
如下事件：

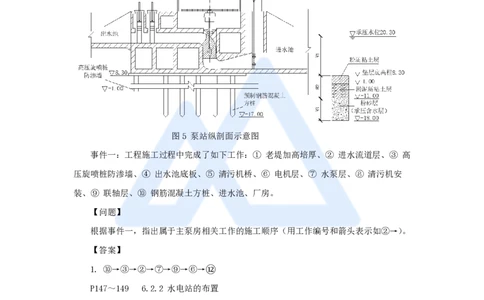

图5 泵站纵剖面示意图
事件一：工程施工过程中完成了如下工作：① 老堤加高培厚、② 进水流道层、③ 高
压旋喷桩防渗墙、④ 出水池底板、⑤ 清污机桥、⑥ 电机层、⑦ 水泵层、⑧ 清污机安
装、⑨ 联轴层、⑩ 钢筋混凝土方桩、进水池、厂房。
【问题】
根据事件一，指出属于主泵房相关工作的施工顺序（用工作编号和箭头表示如②→）。
【答案】
1. ⑩→③→②→⑦→⑨→⑥→⑫
P147～149 6.2.2 水电站的布置
1. 水电站的布置形式

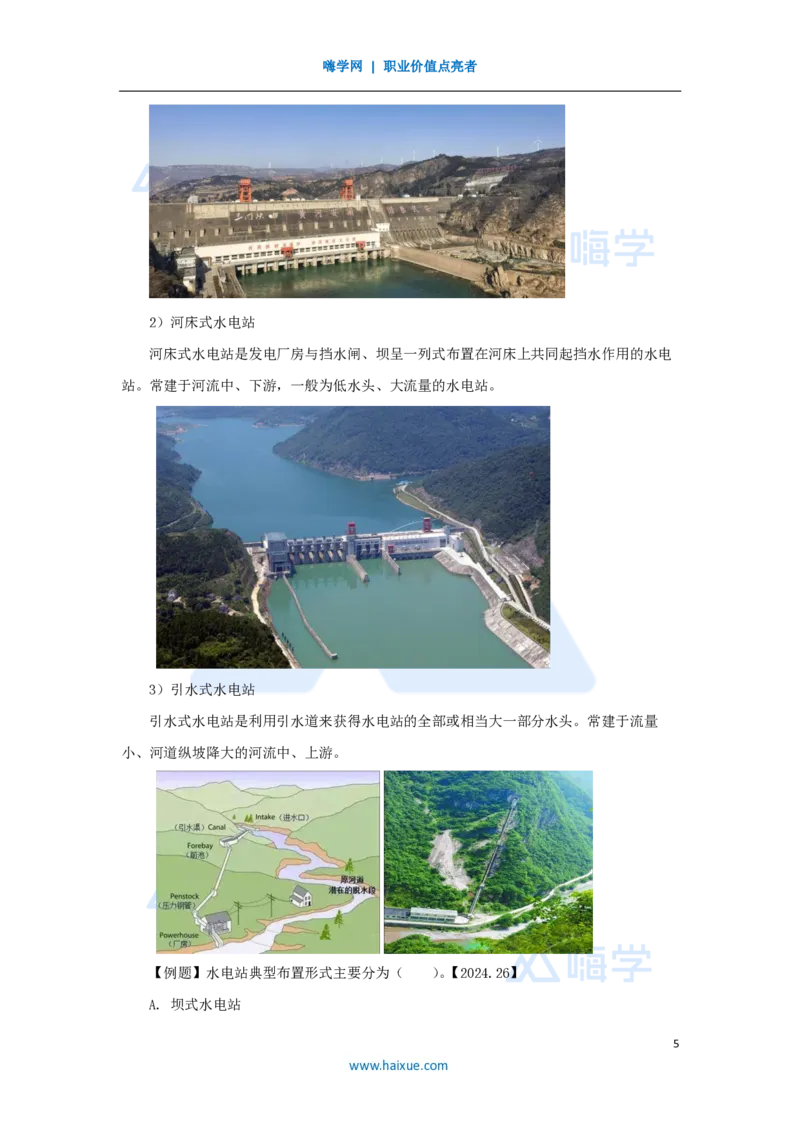

1）坝式水电站
坝式水电站是利用拦河坝使河道水位壅高，以集中水头。常建于河流中、上游的高山
峡谷中，一般为中、高水头水电站。
4
www.haixue.com嗨学网 | 职业价值点亮者
2）河床式水电站
河床式水电站是发电厂房与挡水闸、坝呈一列式布置在河床上共同起挡水作用的水电
站。常建于河流中、下游，一般为低水头、大流量的水电站。
3）引水式水电站
引水式水电站是利用引水道来获得水电站的全部或相当大一部分水头。常建于流量
小、河道纵坡降大的河流中、上游。
【例题】水电站典型布置形式主要分为（ ）。【2024.26】
A. 坝式水电站
5
www.haixue.com嗨学网 | 职业价值点亮者
B. 液压式水电站
C. 河床式水电站
D. 引水式水电站
E. 廊桥式水电站
【答案】ACD
2. 水电站枢纽建筑物的组成
水电站平水建筑物：有压引水道中的调压室、无压引水道末端的压力前池等。
3. 主厂房结构
（1）厂房上部结构
（2）厂房下部结构
（3）发电机层
（4）水轮机层
（5）蜗壳层
（6）尾水管层
P149～155 6.2.3 水轮机机组与水泵机组的安装
1. 水轮机的类型
1）水轮机的分类
6
www.haixue.com嗨学网 | 职业价值点亮者
（1）轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。
（2）贯流式水轮机可分为全贯流式和半贯流式两类。
贯流式水轮机的适用水头为1～25m。它是低水头、大流量水电站的一种专用机型，在
开发平原地区河道和沿海地区潮汐等水力资源中得到较为广泛的应用。
（3）水斗式水轮机适用于高水头、小流量水电站。
应用水头：大型，300～1700m；小型，40～250m。
【例题】低水头、大流量水电站，通常选用（ ）水轮机。【2011.5】
A. 双击式
B. 贯流式
C. 斜流式
D. 混流式
【答案】B
【例题】大型水斗式水轮机的应用水头约为（ ）m。【2019.8】
A. 5～100
B. 20～300
C. 50～100
D. 300～1700
【答案】D
2）水轮机的型号
7
www.haixue.com嗨学网 | 职业价值点亮者
【例题】水轮机型号为HL 220-LJ-500，其中“500”的含义是（ ）。【2023.9，
2022.9】
A. 转轮型号为500
B. 转轮直径为500cm
C. 比转速为500r/min
D. 应用水头500m以内
【答案】B
2. 水泵机组的选型
1）水泵类型
按工作原理分主要有叶片泵、容积泵和其他类型泵。叶片泵有离心泵、轴流泵及混流
泵等。
按电机是否能在水下运行分为常规泵机组和潜水电泵机组等。
【例题】下列水泵类型中，不属于叶片泵的是（ ）。【2016.7】
A. 离心泵
B. 轴流泵
C. 混流泵
D. 容积泵
【答案】D
（1）离心泵
② 性能规格
离心泵的比转数的范围30～300，其中ns=30～80r/min的称为低比转数离心泵，
ns=80～150r/min的称为中比转数离心泵，ns=150～300r/min的称为高比转数离心泵。
8
www.haixue.com嗨学网 | 职业价值点亮者
例如：20Sh-19表示该泵为进口直径为20in（即500mm）单级双吸卧式离心泵，该泵
比转数为19×10=190r/min。
（2）轴流泵
① 分类
按泵轴的安装方向分为立式、卧式和斜式三种；
卧式轴流泵又分轴伸式、猫背式、贯流式和电机泵等；
按叶片调节方式分为固定叶片轴流泵、半调节轴流泵和全调节轴流泵三种。
② 轴流泵的比转数ns在500r/min以上，属高比转数低扬程水泵，通常用于扬程低于
10m的泵站。
（3）混流泵
混流泵按泵轴的安装方向分为立式、卧式；按其压水室形式不同分为蜗壳式和导叶
式。
2）水泵选型（略）
3. 水轮发电机组的安装
水轮发电机组安装包括：水轮机安装、调速系统安装与调试、发电机安装、管道及附
件安装、蝴蝶阀及球阀安装。
（3）安装施工现场应符合下列要求：
③ 安装场地的温度一般不低于5℃，空气相对湿度不高于85%；
⑥ 设备基础混凝土强度应达到设计值的70%以上。
（9）浇筑混凝土前，蜗壳表面应将角铁、压板等清除干净。焊疤应磨平，伤及母材都
应补焊后磨平，并作磁粉探伤检查。蜗壳安装、焊接及混凝土浇筑时，应有防止座环变形
的措施。混凝土浇筑上升速度不超过300m/h，每层浇筑高度一般为1m～2m，浇筑应对称分
层分块。液态混凝土的高度一般控制在0.6m左右。在浇筑过程中应监测座环变形，并按实
际情况随时调整混凝土浇筑顺序。（25新增）
9
www.haixue.com嗨学网 | 职业价值点亮者

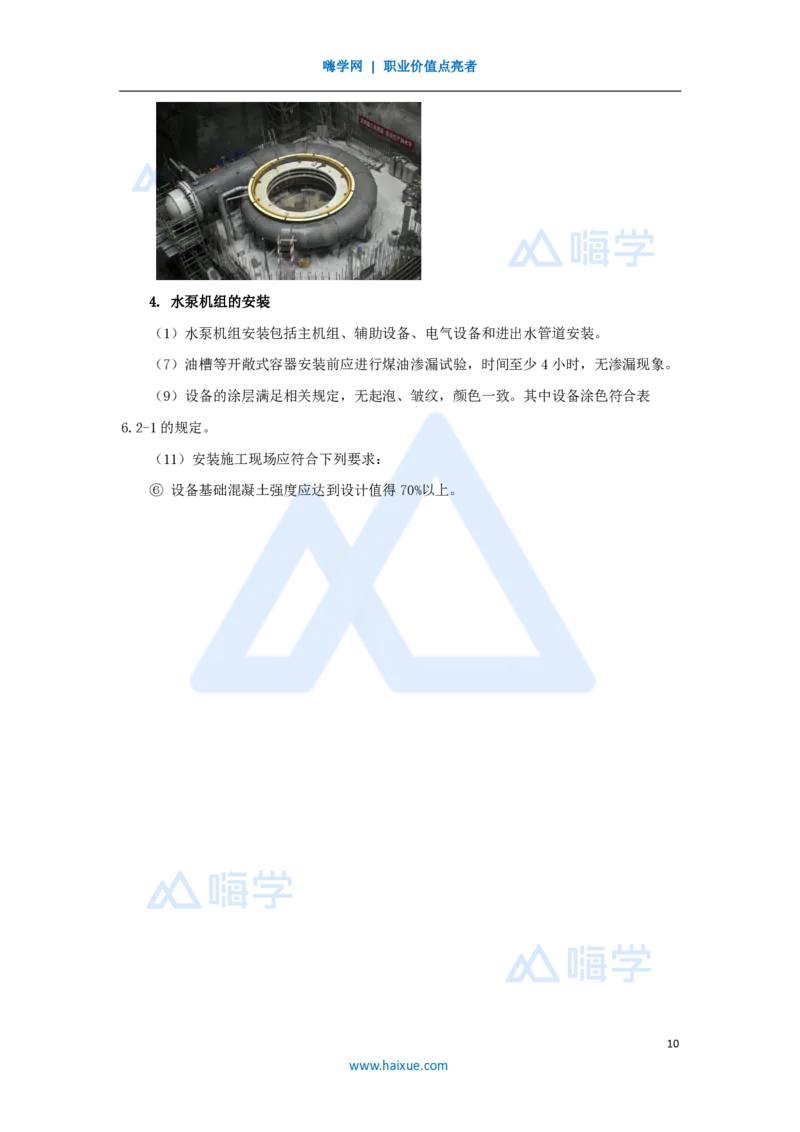

4. 水泵机组的安装
（1）水泵机组安装包括主机组、辅助设备、电气设备和进出水管道安装。
（7）油槽等开敞式容器安装前应进行煤油渗漏试验，时间至少4小时，无渗漏现象。
（9）设备的涂层满足相关规定，无起泡、皱纹，颜色一致。其中设备涂色符合表
6.2-1的规定。
（11）安装施工现场应符合下列要求：
⑥ 设备基础混凝土强度应达到设计值得70%以上。
