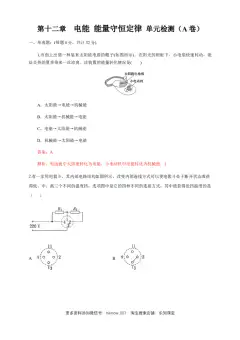

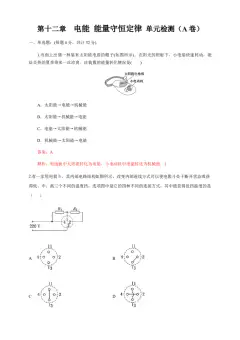

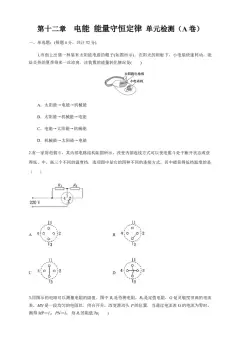

第十二章 电能 能量守恒定律 单元检测（A 卷）
一、单选题：(每题4分，共计32分)
1.市面上出售一种装有太阳能电扇的帽子(如图所示)．在阳光的照射下，小电扇快速转动，能
给炎热的夏季带来一丝凉爽．该装置的能量转化情况是( )
A．太阳能→电能→机械能
B．太阳能→机械能→电能
C．电能→太阳能→机械能
D．机械能→太阳能→电能
2.有一家用电褽斗，其内部电路结构如图所示，改变内部连线方式可以使电褽斗处于断开状态或获
得低、中、高三个不同的温度挡，选项图中是它的四种不同的连接方式，其中能获得低挡温度的是
（ ）
A． B．
C． D．
3.用图示的电路可以测量电阻的阻值．图中R 是待测电阻，R 是定值电阻，G是灵敏度很高的电流
x 0
表，MN是一段均匀的电阻丝．闭合开关，改变滑动头 P的位置，当通过电流表G的电流为零时，
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂测得MP＝l，PN＝l，则R 的阻值为( )
1 2 x
A.R B．R
0 0
C.R D．R
0 0
4.如图为2017年5月戴森公司发售的360 Eye扫地机器人.360 Eye内置锂电池容量为2 250 mA·h，
在一般状况下，充满一次电可供其运行的时间为 45 min.已知360 Eye扫地机器人额定功率为 54
W，则下列说法正确的是( )
A．扫地机器人正常工作时的电流是2.25 A
B．扫地机器人正常工作时额定电压为18 V
C．扫地机器人工作时的内阻为6 Ω
D．扫地机器人电池充满电之后的电能为4.374×105 J
5.如图所示，直线OAC为某一直流电源的总功率P 随电流I变化的图线．抛物线OBC为同一直
总
流电源内部热功率P 随电流I变化的图线．若A、B的对应电流为1 A，那么AB线段表示的功率
r
等于（ ）
A．1 W B．3 W C．2 W D．2.5 W
6.如图所示的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，
电压表读数增加，由此推断这故障可能是（ ）
更多资料添加微信号：hiknow_007 淘宝搜索店铺：乐知课堂A．a灯灯丝烧断
B．电阻R 短路
2
C．电阻R 断路
2
D．电容被击穿短路
7.如图所示，甲、乙为两个独立电源(外电路为纯电阻)的路端电压与通过它们的电流I的关系图线，
下列说法中正确的是( )
A．电源甲的电动势大于电源乙的电动势
B．电源甲的内阻小于电源乙的内阻
C．路端电压都为U 时，电源甲的外电阻大于电源乙的外电阻
0
D．电流都是I 时，两电源的内电压相等
0
8.如图所示，长为L的两平行金属板水平放置，接在直流电路中，图中R为滑动变阻器，一带电微
粒自两板左侧中央以某初速度v 平行于金属板进入两板间，若将滑动变阻器的滑片P置于最下端b
0
处，带电微粒将落在下板上距离左端处；若滑片P与b端间电阻为18 Ω，带电微粒将沿直线运动；
若要微粒不打到金属板上，则滑片P与b端间电阻R的范围应为( )
A.12 Ω
