数字电子技术基础试题（一）
一、填空题 : （每空1分，共10分）
1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为： 、 和 。
4 . 主从型JK触发器的特性方程 = 。
5 . 用4个触发器可以存储 位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为 条、数据线为 条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )

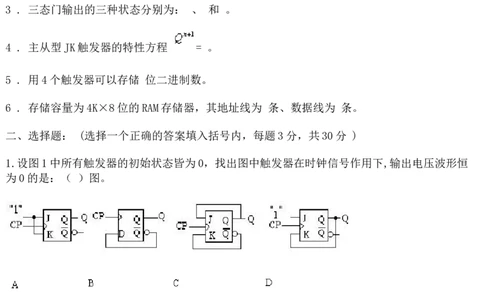

1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒
为0的是：（ ）图。
图 1
2.下列几种TTL电路中，输出端可实现线与功能的电路是（ ）。
A、或非门 B、与非门
1C、异或门 D、OC门
3.对CMOS与非门电路，其多余输入端正确的处理方法是（ ）。
A、通过大电阻接地（>1.5KΩ） B、悬空
C、通过小电阻接地（<1KΩ） D、通过电阻接V CC

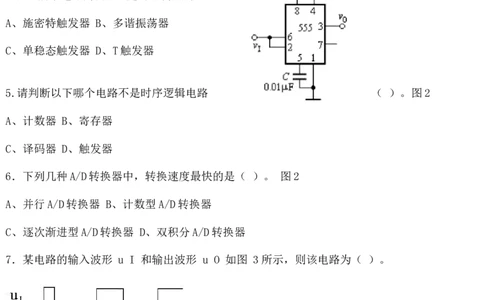

4.图2所示电路为由555定时器构成的（ ）。
A、施密特触发器 B、多谐振荡器
C、单稳态触发器 D、T触发器
5.请判断以下哪个电路不是时序逻辑电路 （ ）。图2
A、计数器 B、寄存器
C、译码器 D、触发器
6．下列几种A/D转换器中，转换速度最快的是（ ）。 图2
A、并行A/D转换器 B、计数型A/D转换器
C、逐次渐进型A/D转换器 D、双积分A/D转换器
7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（ ）。
图3
A、施密特触发器 B、反相器
C、单稳态触发器 D、JK触发器
28．要将方波脉冲的周期扩展10倍，可采用（ ）。
A、10级施密特触发器 B、10位二进制计数器
C、十进制计数器 D、10位D/A转换器
9、已知逻辑函数 与其相等的函数为（ ）。
A、 B、 C、 D、
10、一个数据选择器的地址输入端有3个时，最多可以有（ ）个数据信号输出。
A、4 B、6 C、8 D、16
三、逻辑函数化简 （每题5分，共10分）
1、用代数法化简为最简与或式
Y= A +
2、用卡诺图法化简为最简或与式
Y= + C +A D，约束条件：A C + A CD+AB=0
四、分析下列电路。 （每题6分，共12分）
1、写出如图4所示电路的真值表及最简逻辑表达式。
3图 4

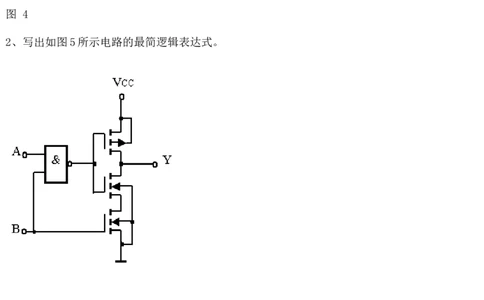

2、写出如图5所示电路的最简逻辑表达式。
图 5
4五、判断如图 6所示电路的逻辑功能。若已知 u B =-20V，
设二极管为理想二极管，试根据 u A 输入波形，画出 u 0 的输出波形 （8分）
t
图 6
六、用如图 7所示的8选1数据选择器CT74LS151实现下列函数。（8分）
Y（A,B,C,D）=Σm(1,5,6,7,9,11,12,13,14)
5图 7
七、用 4位二进制计数集成芯片CT74LS161采用两种方法实现模值为10的计数器，要求画出
接线图和全状态转换图。（CT74LS161如图8所示，其LD端为同步置数端，CR为异步复位
端）。（10分）
图 8
八、电路如图 9所示，试写出电路的激励方程，状态转移方程，求出Z 1 、Z 2 、Z 3 的输
出逻辑表达式，并画出在CP脉冲作用下，Q 0 、Q 1 、Z 1 、Z 2 、Z 3 的输出波形。
（设 Q 0 、Q 1 的初态为0。） （12分）
6数字电子技术基础试题（一）参考答案
一、填空题 :
1． (30.25) 10 = ( 11110.01 ) 2 = ( 1E.4 ) 16 。
2 . 1。
3 . 高电平、低电平和高阻态。
4 . 。
5 . 四。
6 . 12、 8
二、选择题：
1.C 2.D 3.D 4.A 5.C 6.A 7.C 8.C 9.D 10.C
三、逻辑函数化简
1、Y=A+B
72、用卡诺图圈0的方法可得：Y=（ +D）（A+ ）（ + ）
四、 1、 该电路为三变量判一致电路，当三个变量都相同时输出为1，否则输
出为0。
2、 B =1， Y = A ，
B =0 Y 呈高阻态。
五、 u 0 = u A · u B ,输出波形 u 0 如图 10所示:
图 10
8六、如图 11所示：
D
图11
七、接线如图 12所示：
图 12
全状态转换图如图 13 所示：
（ a ）
9（ b ）
图 13
八、 ， ， 波形如图 14所示：
数字电子技术基础试题（二）
一、填空题 : (每空1分，共10分)
1．八进制数 (34.2 ) 8 的等值二进制数为（ ） 2 ；
十进制数 98 的 8421BCD 码为（ ） 8421BCD 。
102 . TTL 与非门的多余输入端悬空时，相当于输入 电平。
3 .图15所示电路 中 的最简逻辑表达式为 。
图 15
4. 一个 JK 触发器有 个稳态，它可存储 位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用 电路。
6. 常用逻辑门电路的真值表如表1所示，则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1
A B F 1 F 2 F 3
0 0 1 1 0
0 1 0 1 1
1 0 0 1 1
1 1 1 0 1
F 1 ；F 2 ；F 3 。
二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 )
1、 在四变量卡诺图中，逻辑上不相邻的一组最小项为：（ ）
A、m 1 与m 3 B、m 4 与m 6
11C、m 5 与m 13 D、m 2 与m 8
2、 L=AB+C 的对偶式为：（ ）
A 、 A+BC ； B 、（ A+B ） C ； C 、 A+B+C ； D 、 ABC ；
3、半加器和的输出端与输入端的逻辑关系是 （ ）
A、 与非 B、或非 C、 与或非 D、异或
4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A
1 A 0 =101 时，输出： 为（ ）。
A . 00100000 B. 11011111 C.11110111 D. 00000100
5、属于组合逻辑电路的部件是（ ）。
A、编码器 B、寄存器 C、触发器 D、计数器
6．存储容量为8K×8位的ROM存储器，其地址线为（ ）条。
A、8 B、12 C、13 D、14
7、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为
（ ）V。
A、1.28 B、1.54 C、1.45 D、1.56
8、T触发器中，当T=1时，触发器实现（ ）功能。
A、置1 B、置0 C、计数 D、保持
9、指出下列电路中能够把串行数据变成并行数据的电路应该是（ ）。
A、JK触发器 B、3/8线译码器
C、移位寄存器 D、十进制计数器
1210、只能按地址读出信息，而不能写入信息的存储器为（ ）。
A、 RAM B、ROM C、 PROM D、EPROM
三、将下列函数化简为最简与或表达式（本题 10分）
1. （代数法）
2、 F 2 （ A,B,C,D）=∑m (0,1,2,4,5,9)+∑d (7,8,10,11,12,13)（卡诺图法）
四、分析如图 16所示电路，写出其真值表和最简表达式。（10分）
五、试设计一个码检验电路，当输入的四位二进制数 A、B、C、D为8421BCD码时，输出Y为
1，否则Y为0。（要求写出设计步骤并画电路图） （10分）
13六、分析如图17所示电路的功能，
写出驱动方程、状态方程，写出状态表或状态转换图，说明电路的类型，并判别是同步还是异
步电路？ （10分）
七、试说明如图 18所示的用555 定时器构成的电路功能，求出U T+ 、U T- 和ΔU T ，并
画出其输出波形。 （10分）
图 18
八、如图19所示的十进制集成计数器； 的为低电平有效的异步复位端，试将计数器用
复位法接成八进制计数器，画出电路的全状态转换图。（ 10分）
14图 19
数字电子技术基础试题（二）参考答案
一、填空题 :
• 11100.01 , 10011000
• 高
• AB
• 两 ， 一
• 多谐振荡器
• 同或 ， 与非门 ， 或门
二、选择题：
1． D 2. B 3. D 4. B 5. A
6. C 7. C 8. C 9. C 10. B
三、 1. 2.
15四、 1.
2. , , ,
五、
六、同步六进制计数器，状态转换图见图 20。
图 20
七、 , , ，波形如图 21 所示
16图 21
八、 八进制计数器电路如图 22所示。
数字电子技术试题（三）及答案
.
一．选择题（18分）
1．以下式子中不正确的是（ ）
a．1•A＝A
b．A＋A=A
c．
d．1＋A＝1
2．已知 下列结果中正确的是（ ）
a．Y＝A
b．Y＝B
c．Y＝A＋B
d．
3．TTL反相器输入为低电平时其静态输入电流为（ ）
a．－3mA
b．＋5mA
c．－1mA
d．－7mA
4．下列说法不正确的是（ ）
a．集电极开路的门称为OC门
17b．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）
c．OC门输出端直接连接可以实现正逻辑的线或运算
d利用三态门电路可实现双向传输
5．以下错误的是（ ）
a．数字比较器可以比较数字大小
b．实现两个一位二进制数相加的电路叫全加器
c．实现两个一位二进制数和来自低位的进位相加的电路叫全加器
d．编码器可分为普通全加器和优先编码器
6．下列描述不正确的是（ ）
a．触发器具有两种状态，当Q=1时触发器处于1态
b．时序电路必然存在状态循环
c．异步时序电路的响应速度要比同步时序电路的响应速度慢
d．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象
7．电路如下图（图中为下降沿Jk触发器），触发器当前状态Q Q Q 为“011”，请问时钟作用下，触发
3 2 1
器下一状态为（ ）
a．“110” b．“100” c．“010” d．“000”
8、下列描述不正确的是（ ）
a．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b．寄存器只能存储小量数据，存储器可存储大量数据。
c．主从JK触发器主触发器具有一次翻转性
d．上面描述至少有一个不正确
9．下列描述不正确的是（ ）
a．EEPROM具有数据长期保存的功能且比EPROM使用方便
b．集成二—十进制计数器和集成二进制计数器均可方便扩展。
c．将移位寄存器首尾相连可构成环形计数器
d．上面描述至少有一个不正确
二．判断题（10分）
1．TTL门电路在高电平输入时，其输入电流很小，74LS系列每个输入端的输入电流在40uA以下（ ）
2．三态门输出为高阻时，其输出线上电压为高电平（ ）
183．超前进位加法器比串行进位加法器速度慢（ ）
4．译码器哪个输出信号有效取决于译码器的地址输入信号（ ）
5．五进制计数器的有效状态为五个（ ）
6． 施密特触发器的特点是电路具有两个稳态且每个稳态需要相应的输入条件维持。（ ）
7． 当时序逻辑电路存在无效循环时该电路不能自启动（）
8． RS触发器、JK触发器均具有状态翻转功能（ ）
9． D/A的含义是模数转换（ ）
10．构成一个7进制计数器需要3个触发器（ ）
+5V
三．计算题（5分）
如图所示电路在V＝0.3V和V＝ 5V时输出电压V 分别为多少，
i i 0
3k
三极管分别工作于什么区（放大区、截 止区、饱和区）。
V
0
四．分析题（24分） V i 10k
1．分析如图所示电路的逻辑功能， 写出Y 、Y 的逻辑函数式，列
1 2
出真值表，指出电路能完成什么逻辑功 能。
GND
2．分析下面的电路并回答问题
（1） 写出电路激励方程、状态方程、输出方程
（2） 画出电路的有效状态图
19（3） 当X=1时，该电路具有什么逻辑功能
五．应用题（43分）
1．用卡诺图化简以下逻辑函数
①
② ，给定约束条件为AB＋CD＝0
2．有一水箱，由大、小两台水泵M 和M 供水，如图所示。水箱中设置了3个水位检测元件A、B、
L S
C。水面低于检测元件时，检测元件给出高电平；水面高于检测元件时，检测元件给出低电平。现要求当水
位超过C点时水泵停止工作；水位低于C点而高于B点时M 单独工作；水位低于B点而高于A点时M 单
S L
独工作；水位低于A点时M 和M 同时工作。试用74LS138加上适当的逻辑门电路控制两台水泵的运行。
L S
74LS138的逻辑功能表
输 入 输 出
S A A A
1 2 1 0
0 X X X X 1 1 1 1 1 1 1 1
X 1 X X X 1 1 1 1 1 1 1 1
1 0 0 0 0 0 1 1 1 1 1 1 1
1 0 0 0 1 1 0 1 1 1 1 1 1
1 0 0 1 0 1 1 0 1 1 1 1 1
1 0 0 1 1 1 1 1 0 1 1 1 1
1 0 1 0 0 1 1 1 1 0 1 1 1
1 0 1 0 1 1 1 1 1 1 0 1 1
1 0 1 1 0 1 1 1 1 1 1 0 1
1 0 1 1 1 1 1 1 1 1 1 1 0
203． 74LS161逻辑符号及功能表如下
（1）假定161当前状态
74LS161功能表
Q Q QQ 为
CT CT CP D D D 3 2 1 0
P D T 0 1 2 Q 0 Q 1 Q 2 Q 3 “ 0101” “ D 0 D 1 D 2
3
0 × × × × ×××× 0 0 0 0 D 3 ”为“全 1”，
1 0 × × ↑ d
0
d
1
d
2
d
3
d
0
d
1
d
2
d
3
=0，请画出在两个CP↑
1 1 1 1 ↑ ×××× 正常计数
作用下的状态转换关系？
1 1 × 0 × ×××× 保持（但C=0）
（2）请用复位法设计一
1 1 0 1 × ×××× 保持
个六进制记数器（可附
加必要的门电路）
4．分析右面的电路并回答问题
（1）该电路为单稳态触发器还是无 稳态触发器？
（2）当 R=1k、C=20uF 时，请计 算电路的相关参数（对单稳态触
发器而言计算脉宽，对无稳态触发器而言 计算周期）。
A 卷答案
一．选择题（18分）
1． c 2． c 3． c 4． c 5．b
6． A 7． B 8． A 9． B
二．判断题（10分）
1．（ √ ）2．（ × ）3．（ × ）4．（ √ ）5．（ √ ）6．（ √ ）7．（ √ ）8．（ × ）9．
（ × ）10．（ √ ）
三．计算题
解：（1） 时，三极管截止，工作在截止区， ；
（2） 时，三极管导通，工作在饱和区，
四、分析题
1．①
②
2、
21（1）Qn+1=XQ Q n+1 = Y=XQ
1 2 2 1
（2）
（3）当X=1时，该电路为三进制计数器
五：应用题
1．解：（1）由图可以写出表达式：
（2）真值表如下：
A B C AB AC BC Y2 Y1
0 0 0 0 0 0 0 0 0
0 0 1 0 0 0 1 0 1
0 1 0 0 0 0 1 0 1
0 1 1 0 0 1 0 1 0
1 0 0 0 0 0 0 0 1
1 0 1 0 1 0 1 1 0
1 1 0 1 0 0 1 1 0
1 1 1 1 1 1 0 1 1
(3)判断逻辑功能：Y2Y1表示输入‘1’的个数。
2．解：（1）输入A、B、C按题中设定，并设输出
M ＝1时，开小水泵
L
M ＝0时，关小水泵
L
M ＝1时，开大水泵
S
M ＝1时，关大水泵；
S
（2）根据题意列出真值表：
A B C M M
L S
0 0 0 0 0
0 0 1 0 1
0 1 0 × ×
0 1 1 1 0
1 0 0 × ×
1 0 1 × ×
221 1 0 × ×
1 1 1 1 1
（3）由真值表化简整理得到：
（4）令A=A,B=B,C=C，画出电路图：
（1）“0101” “1111” “1111”
（2）“0110”时复位
4、（1）单稳态
（2）20mS
