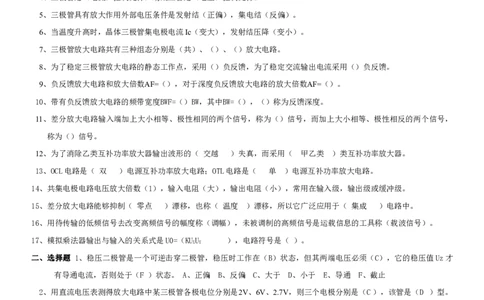

《模拟电子技术》试题一
填空题：（每空1分 共40分）
1、PN结正偏时（ 导通），反偏时（截止），所以PN结具有（单向）导电性。
2、漂移电流是（ ）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。
3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成
断开；
4、三极管是（电流）控制元件，场效应管是（电压）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。
6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。
7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。
9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。
10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，
称为（）信号。
12、为了消除乙类互补功率放大器输出波形的（ 交越 ）失真，而采用（ 甲乙类 ）类互补功率放大器。
13、OCL电路是（ 双 ）电源互补功率放大电路；OTL电路是（ 单 ）电源互补功率放大电路。
14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（ 零点 ）漂移，也称（ 温度 ）漂移，所以它广泛应用于（ 集成 ）电路中。
16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。
17、模拟乘法器输出与输入的关系式是U0=（KUU ），电路符号是（ ）。
X Y
二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才
有导通电流，否则处于（F ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（C ），该管是（D ）型。
A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（NPN） E、（PNP）
3、对功率放大器的要求主要是（B）、（D）、（E）。A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真
4、共射极放大电路的交流输出波形上半周失真时为（b ），此时应该（ e ）偏置电阻。
A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小
5、差分放大电路是为了（C ）而设置的。A、稳定Au B、放大信号 C、抑制零点漂移
6、共集电极放大电路的负反馈组态是（ A ）。A、压串负 B、流串负 C、压并负
7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B ）倍。A、1 B、2 C、3
18、为了使放大器带负载能力强，一般引入（A ）负反馈。A、电压 B、电流 C、串联
9、分析运放的两个依据是（A）、（B）。A、U-≈U+ B、I-≈I+≈0 C、U0=Ui D、Au=1
三、分析计算题1、已知电力如下图示：为理想二极管，试分析：①二极管导通还是截止？②UA0=？

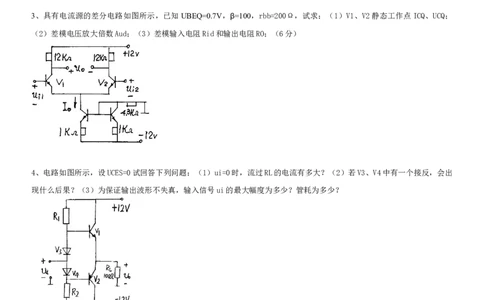

3、具有电流源的差分电路如图所示，已知UBEQ=0.7V，β=100，rbb=200Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；
（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻RO；（6分）
4、电路如图所示，设UCES=0试回答下列问题：（1）ui=0时，流过RL的电流有多大？（2）若V3、V4中有一个接反，会出
现什么后果？（3）为保证输出波形不失真，输入信号ui的最大幅度为多少？管耗为多少？
5、根据自激振荡的相位条件，判断下图能否产生振荡？如果能振荡，求出F0；

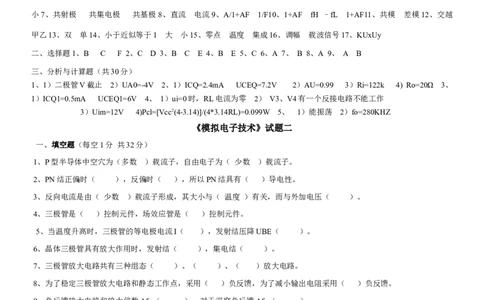

2试题一答案
一、填空1、导通 截止 单向 2、反向 少数 温度 无关3、零 无穷大4、电流 电压5、正偏 反偏6、增加 减
小7、共射极 共集电极 共基极8、直流 电流9、A/1+AF 1/F10、1+AF fH –fL 1+AF11、共模 差模12、交越
甲乙13、双 单14、小于近似等于1 大 小15、零点 温度 集成16、调幅 载波信号17、KUxUy
二、选择题1、B C F 2、C D 3、B C E 4、B E 5、C 6、A 7、 B 8、A 9、 A B
三、分析与计算题（共30分）
1、1）二极管V截止 2）UA0=-4V 2、1）ICQ=2.4mA UCEQ=7.2V 2）AU=0.99 3）Ri=122k 4) Ro=20Ω 3、
1）ICQ1=0.5mA UCEQ1=6V 4、 1）ui=0时，RL电流为零 2） V3、V4有一个反接电路不能工作
3）Uim=12V 4)Pcl=[Vcc2(4-3.14)]/(4*3.14RL)=0.099W 5、 1）能振荡 2）fo=280KHZ
《模拟电子技术》试题二
一、填空题（每空1分 共32分）
1、P型半导体中空穴为（多数 ）载流子，自由电子为（ 少数 ）载流子。
2、PN结正偏时（ ），反偏时（ ），所以PN结具有（ ）导电性。
3、反向电流是由（ 少数 ）载流子形成，其大小与（ 温度 ）有关，而与外加电压（ ）。
4、三极管是（ ）控制元件，场效应管是（ ）控制元件。
5、当温度升高时，三极管的等电极电流I（ ），发射结压降UBE（ ）。
6、晶体三极管具有放大作用时，发射结（ ），集电结（ ）。
7、三极管放大电路共有三种组态（ ）、（ ）、（ ）放大电路。
8、为了稳定三极管放大电路和静态工作点，采用（ ）负反馈，为了减小输出电阻采用（ ）负反馈。
9、负反馈放大电路和放大倍数Af=（ ），对于深度负反馈Af=（ ）。
10、共模信号是大小（ ），极性（ ）的两个信号。
11、乙类互补功放存在（ ）失真，可以利用（ ）类互补功放来克服。
12、用低频信号去改变高频信号的频率称为（ 调频），低频信号称为（调制 ）信号，高频信号称高频（载波）。
13、共基极放大电路的高频特性比共射极电路（ 好 ），fa=（1+ β ）fβ。
14、要保证振荡电路满足相位平衡条件，必须具有（正反馈 ）网络。
15、在桥式整流电阻负载中，理想二极管承受最高反压是（ 1.414u ）。
i
三、1、由理想运放构成的小信号交流放大电路如图示。求：①频带内电压放大倍数Auf（取整数）； ②截止频率fL
32、已知：电路如图：t=0时，Uc（0-）=0，Ui=0.1V。求：①U01②t=10s时的U0？

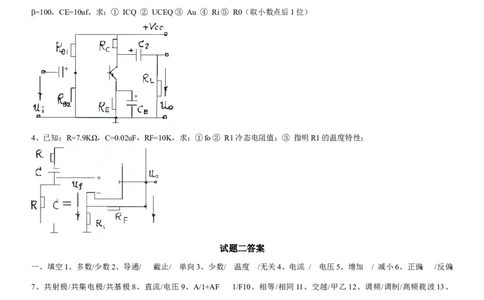

3、已知：电路如图示：Vcc=12V，RB1=40K，RB2=20K，Rc=RL=2K，RE=1.65K，UBEQ=0.7V，C1=C2=20uf，rbe=1.5K，
β=100，CE=10uf。求：① ICQ ② UCEQ ③ Au ④ Ri ⑤ R0（取小数点后1位）
4、已知：R=7.9KΩ，C=0.02uF，RF=10K，求：①fo ② R1冷态电阻值；③ 指明R1的温度特性；
试题二答案
一、填空1、多数/少数2、导通/ 截止/ 单向3、少数/ 温度 /无关4、电流 / 电压5、增加 / 减小6、正偏 /反偏
7、共射极/共集电极/共基极8、直流/电压9、A/1+AF 1/F10、相等/相同11、交越/甲乙12、调频/调制/高频载波13、
好/1+β14、正反馈15、√2U2
三、分析与计算题1、1）-100 2）160Hz 2、1）1.1V 2）1.1V 3、1）2mA 2 )4.7V 3)-66.7 4）1.4KΩ
5）2KΩ 4、1）1KHz 2）5Ω 3）正温度导数
《模拟电子技术》试题三
三、分析计算题1、已知：电路如图所示K=0.1V U1=3V U2=-6V 求：Uo=? (5分)
42、已知：电路如图所示 Vcc=12V RB1=40k RB2=20k Rc=RL=2k RE=1.65k UBEQ=0.7V C1=C2=20ηF
rbe=1.5K β=100 CE=10ηF （ 取 小 数 点 后 一 位 ） 求 ： 1 ） ICQ 2)UCEQ 3)Au 4)Ri 5)Ro
3、已知：电路如图所示 求： Uo=? (5分)
4、已知：RC振荡电路如下图所示 R=7.9KΩ C=0.02ηF R1=5KΩ
求： 1）fo 2）Rt冷态电阻 3）指明Rt的温度特性（9分）
试题三答案三、分析与计算题1、5V 2、1）2mA 2) 4.7V 3) -66.7 4）1.4KΩ 5）2KΩ
53、UO=20V 4、1）fo=1KHz 2）Rt=10K 3）负温度系数 5、11V
《模拟电子技术》试题四
三、分析计算题1、已知：电路如图所示 V1、V2为理想二极管。求：1）哪只二极管导通 2）UAO=？（5分）
2、已知：电路如图所示 Vcc=12V ，RB1=40k ，RB2=20k ，Rc=RL=2k，RE=1.65k ，UBEQ=0.7V ，C1=C2=20ηF ，
rbe=1.5K ， β=100 ， CE=10ηF （ 取 小 数 点 后 一 位 ） 求 ： 1 ） ICQ 2)UCEQ 3)Au 4)Ri 5)Ro (10 分 )
4、RC振荡电路如图所示 R=7.9KΩ C=0.02ηF R1=5KΩ求：1）fo 2）Rt冷态电阻3）指明Rt的温度特性（9分）
试题四答案三、分析与计算题1、1）V2导通 2）UAO=-5V2、1）2mA 2) 4.7V 3)-66.7 4）1.4KΩ 5）2KΩ3、
1）1V 6V4、1）1KHz 2）20KΩ 3）正温度系数
《模拟电子技术》试题五
一、选择题1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ ）状态，但其两端电压必须（ ），它的稳压值 Uz
6才有导通电流，否则处于（ ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ ），该管是（ ）型。
A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（NPN） E、（PNP）
3、对功率放大器的要求主要是（）、（）、（）。A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真
4、共射极放大电路的交流输出波形上半周失真时为（ ），此时应该（ ）偏置电阻。
A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小
5、差分放大电路是为了（ ）而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移
6、共集电极放大电路的负反馈组态是（ ）。A、压串负 B、流串负 C、压并负
7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（ ）倍。A、1 B、2 C、3
8、为了使放大器带负载能力强，一般引入（ ）负反馈。A、电压 B、电流 C、串联
9、分析运放的两个依据是（ ）、（ ）。 A、U-≈U+ B、I-≈I+≈0 C、U0=Ui D、Au=1
二、填空题 1、P型半导体中空穴为（ ）载流子，自由电子为（ ）载流子。
2、PN结正偏时（ ），反偏时（ ），所以PN结具有（ ）导电性。
3、反向电流是由（ ）载流子形成，其大小与（ ）有关，而与外加电压（ ）。
4、三极管是（ ）控制元件，场效应管是（ ）控制元件。
5、当温度升高时，三极管的等电极电流I（ ），发射结压降UBE（ ）。
6、晶体三极管具有放大作用时，发射结（ ），集电结（ ）。
7、三极管放大电路共有三种组态（ ）、（ ）、（ ）放大电路。
8、为了稳定三极管放大电路和静态工作点，采用（ ）负反馈，为了减小输出电阻采用（ ）负反馈。
9、负反馈放大电路和放大倍数Af=（ ），对于深度负反馈Af=（ ）。
10、共模信号是大小（ ），极性（ ）的两个信号。
11、乙类互补功放存在（ ）失真，可以利用（ ）类互补功放来克服。
12、用低频信号去改变高频信号的频率称为（ ），低频信号称为（ ）信号，高频信号称高频（ ）。
13、共基极放大电路的高频特性比共射极电路（ ），fa=（ ）fβ。
14、要保证振荡电路满足相位平衡条件，必须具有（ ）网络。
15、在桥式整流电阻负载中，理想二极管承受最高反压是（ ）。
试题五答案一、选择题1、B C F 2、C D 3、B C E 4、B E 5、C 6、A 7、
B 8、A 9、 A B
二、填空1、多数 少数2、导通 截止 单向3、少数 温度 无关4、电流 电压5、增加 减小6、正偏
反偏7、共射极 共集电极 共基极8、直流 电压9、A/1+AF 1/F10、相等 相同11、交越 甲乙12、调频
调制 高频载波13、好 1+β14、正反馈15、√2U2
7三、2、已知电力如图示：Vcc=12V，RB=300KΩ，RE=RL=2KΩ，Rs=500Ω， UBEQ≈0，C1=C2=30uF，rbe=1.5K，
β=100，Us=10sinwt mV。求：① ICQ ② UCEQ ③ Au（取小数点后2位） ④ Ri ⑤ R0（10分）
解：
3、具有电流源的差分电路如图所示，已知UBEQ=0.7V，β=100，rbb=200Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；
（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻RO；（9分）
4、设UCES=0。（1）ui=0时，流过RL的电流有多大？（2）若V3、V4中有一个接反，会出现什么后果？（3）为保证输出
波形不失真，输入信号ui的最大幅度为多少？管耗为多少？
5、根据自激振荡的相位条件，判断下图能否产生振荡？如果能振荡，
求出F0；（5分）
8《模拟电子技术》试题六
一、判断下列说法是否正确，用“×”或“√”表示判断结果。
（1）在运算电路中，同相输入端和反相输入端均为“虚地”。（ ）
（2）电压负反馈稳定输出电压，电流负反馈稳定输出电流。（ ）
（3）使输入量减小的反馈是负反馈，否则为正反馈。 （ ）
（4）产生零点漂移的原因主要是晶体管参数受温度的影响。 （ ）
（5）利用两只NPN型管构成的复合管只能等效为NPN型管。（ ）
（6）本征半导体温度升高后两种载流子浓度仍然相等。（ ）
（7）未加外部电压时，PN结中电流从P区流向N区。（ ）
（8）集成运放在开环情况下一定工作在非线性区。（ ）
（9）只要引入正反馈，电路就会产生正弦波振荡。（ ）
（10）直流稳压电源中的滤波电路是低通滤波电路。（ ）
二、选择填空
（1）为了减小输出电阻，应在放大电路中引入 ； 为了稳定静态工作点，应在放大电路中引入 。
（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈
（2）RC串并联网络在 时呈 。（A）感性 （B）阻性 （C）容性
（3）通用型集成运放的输入级多采用 。（A）共基接法（B）共集接法（C）共射接法（D）差分接法
（4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。（A）β（B）β2 （C）2β（D）1+β
（5）在（A）、（B）、（C）三种电路中输出电阻最小的电路是 ；既能放大电流，又能放大电压的电路是
。（A）共基放大电路 （B）共集放大电路（C）共射放大电路
（6）当NPN型晶体管工作在放大区时，各极电位关系为u u u 。（A）>（B）< （C） =（D）≤
C B E
（7）硅二极管的正向导通压降比锗二极管的 。（A） 大 （B） 小 （C）相等
三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求 出u。
0
四、（10分）在图示电路中，已知晶体管静态时B-E间电压为U ，电 流 放
BEQ
9大系数为β，B-E间动态电阻为r 。填空：
be
静态时，I 的表达式为 ，I 的表达式为 ，U 的表
BQ CQ CEQ
达式为 ；电压放大倍数的表达式为 ，
输入电阻的表达式为 ，输出电阻的表达式为 ；若减
小R ，则I 将 ，r 将 ， 将 ，R将 。
B CQ be i
五、（10分）在图示电路中，已知晶体管静态时 U =0.7V，电流放大系数为β=100，r =1 kΩ，R =5 kΩ，R =15
BEQ be B1 B2
kΩ，R =2.3 kΩ，R =R =3 kΩ，V =12V。
E C L CC
（1）估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。
（2）估算信号源内阻为R=1kΩ时， 的数值。
S
六、（10分）在图示电路中，已知V =12V，V =6V，恒流源电路
CC EE
I=1 mA，R =R =1 kΩ，R =R =10 kΩ；两只晶体管特性完全相
B1 B2 C1 C2
同，
且β=β=100，r = r =2 kΩ。估算：
1 2 be1 be2
（1）电路静态时T 和T 管的集电极电位；
1 2
（2）电路的差模放大倍数A、共模放大倍数A 、输入电阻R和输出
d C i
电阻R
0
七、（5分）在图示OCL电路中，已知T 、T 管的 ，电
1 2
源电压为±9V，负载电阻R =8 Ω，试计算最大输出功率 P 及效率
L om
η。
八、设图示各电路均引入了深度交流负反馈，试判断各电路引入了哪种组和的交流负反馈，并分别估算它们的电压放大倍数。
10九、（6分）在图示
电路中，要求 R
F
=100 kΩ，比例系
数为11，试求解R、和 的阻值。
十、（6分）求解图示电路的运算关系式。
十一、（9分）在图示文氏桥振荡电路中，已知R=10 kΩ，R和C的可调范围分别为
1
1~100 kΩ、0.001~1μF。
（1） 振荡频率的可调范围是多少？
（2）R 的下限值为多少？
F
十二、（5分）在图示电路中，已知 W7806的输出电压为6V，R=R=R=200
1 2 3
Ω，试求输出电压U 的调节范围。
0
十三、（6分）串联型稳压电路如图所示，T 和T 管特性完全相同，T 管
2 3 2
基极电流可忽略不计，稳压管的稳定电压为U。填空：
Z
11调整管为 ，输出电压采样电阻由 组成，基准电压电路由 组成，
比较放大电路 组成；
输出电压调节范围的表达式为 。
试题六答案
一、（1）×（2）√（3）×（4）√（5） √
（6）√（7）×（8）√（9）×（10）√
二、（1）B、C（2）B（3）D（4）B（5）B、C（6）A、A（7）A
三、二极管D导通，-3V
四、 ； ； ； ；
； ；增大；减小；减小；减小
五、3V；1mA；10цA；6.7V；-150；0.79kΩ；-66.7
六、7V；-333；0；6 kΩ；20 kΩ
七、4W；5.7W；70%
八、（a）电压并联负反馈；-R/R （b）电压串联负反馈；1+R/R
2 1 2 1
九、10 kΩ；9 kΩ
十、
十一、1.6H—160kH；20 kΩ
Z Z
十二、9V；8V
十三、T ；R、R、R；R、D；T、T、R、R；
1 1 2 3 Z 2 3 E C
《模拟电子技术》试题七
一、判断下列说法是否正确，用“×”或“√”表示判断结果。 （10分）
1只要满足相位平衡条件，电路就会产生正弦波振荡。 （ ）
2引入直流负反馈可以稳定静态工作点。 （ ）
3负反馈越深，电路的性能越稳定。 （ ）
4零点漂移就是静态工作点的漂移。 （ ）
5放大电路采用复合管是为了增大放大倍数和输入电阻。 （ ）
126镜像电流源电路中两只晶体管的特性应完全相同。 （ ）
7半导体中的空穴带正电。 （ ）
8 P型半导体带正电，N型半导体带负电。 （ ）
9实现运算电路不一定非引入负反馈。 （ ）
10凡是引入正反馈的集成运放，一定工作在非线性区。 （ ）
二、选择填空 （10分）
（1）为了增大输出电阻，应在放大电路中引入 ；
为了展宽频带，应在放大电路中引入 。
（A）电流负反馈（B）电压负反馈（C）直流负反馈 （D）交流负反馈
（2）在桥式（文氏桥）RC正弦波振荡电路中， 。
（A）φ=-1800，φ=+1800 （B）φ=+1800，φ=+1800 （C）φ=00，φ=00
A F A F A F
（3）集成运放的互补输出级采用 。
（A）共基接法 （B）共集接法（C）共射接法（D）差分接法
（4）两个β相同的晶体管组成复合管后，其电流放大系数约为 。
（A）β （B）β2 （C）2β （D）1+β
（5）在（A）、（B）、（C）三种电路中输入电阻最大的电路是 ；
既能放大电流，又能放大电压的电路是 。
（A）共基放大电路 （B）共集放大电路 （C）共射放大电路
（6）当PNP型晶体管工作在放大区时，各极电位关系为u u u 。
C B E
（A） > （B） < （C） = （D）≤
（7）硅二极管的正向导通压降比锗二极管的 。
（A） 大 （B） 小 （C） 相等
三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u。
0
四、（10分）在一个放大电路中，三只三极管三个管脚①、②、③的电位分别如表所示，将每只管子所用材料（Si或
Ge）、类型（NPN或PNP）及管脚为哪个极（e、b或c）填入表内。
管 号 T T T 管 T T T
1 2 3 1 2 3
13号
① 0.7 6.2 3 ①
管 脚
电 极
电 位 ② 0 6 10 ②
名 称
（V）
③ 5 3 3.7 ③
材 料 类 型
五、（10分）在图示电路中，已知晶体管静态时 U =0.7V，电流放大系数为β=80，r =1.2 kΩ，R =500 kΩ，
BEQ be B
R =R =5 kΩ，V =12V。
C L CC
（1）估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。
（2）估算信号源内阻为R=1.2kΩ时， 的数值。
S
六、（10分）在图示电路中，已知V =12V，V =6V，恒流源电路
CC EE
I=1 mA，R =R =1 kΩ，R =R =10 kΩ；两只晶体管特性完全相同，
B1 B2 C1 C2
且β=β=100，r = r =2 kΩ。估算：
1 2 be1 be2
（1）电路静态时T 和T 管的集电极电位；
1 2
（2）电路的差模放大倍数A、共模放大倍数A 、输入电阻R和输出电阻
d C i
R
0
七、（5分）在图示OCL电路中，已知T、T 管的 ，电源电压为±9V，负
1 2
载电阻R =8 Ω，试计算最大输出功率P 及效率η。
L om
八、（8分）设图示各电路均引入了深度交流负反馈，试判断各电路引入了哪种组态的交
流负反馈，并分别估算它们的电压放大倍数。
14九、（6分）在图示电路中，要求其输入电阻为20 kΩ，比例系数为-15，试求解R、
R 和 的阻值。
F
十、（6分）求解图示电路的运算关系式。
十一、（9分）将图示电路合理连接，构成桥式（即文氏桥）正弦波振荡电路，并估算
电路的振荡频率和R 的最大值。
1
十二、（5分）在图示电路中，已知W7805的输出电压为5V，
I =5mA，R=1 kΩ，R=200 Ω。试求输出电压U 的调节范围。
W 1 2 0
十三、（6分）串联型稳压电路如图所示，稳压管的稳定电压为U。填空：
Z
调整管为 ，输出电压采样电阻由 组成，基 准
电 压 电 路 由 组 成 ， 比 较 放 大 电 路 由 组
成；输出电压调节范围的表达式为 。
试题七答案
一、（1）×（2）√（3）×（4）√（5） √
（6）√（7）√（8）×（9）×（10）×
15二、（1）A、D（2）C（3）B（4）B（5）B、C（6）B、B（7）A
三、二极管D截止，-6V
四、
管
管 号 T T T T T T
1 2 3 号 1 2 3
① 0.7 6.2 3 ① B E E
管 脚
电 极
电 位 ② 0 6 10 ② E B C
名 称
（V）
③ 5 3 3.7 ③ C C B
材 料 S G S 类 型 NPN PNP NPN
i e i
五、22.6цA；1.8mA；3V； -167；1.2kΩ；5 kΩ；-83.5
六、7V；-333；0；6 kΩ；20 kΩ
七、4W；5.7W；70%
八、（a）电压串联负反馈；1+R/R （b）电压并联负反馈；-R/R
2 1 2 1
九、20 kΩ；300kΩ;18.75 kΩ
十、
十一、 160 H；50 kΩ
Z
十二、5V--35V
十三、T ；R、R、R；R、D；A；
1 2 3 Z
《模拟电子技术》试题八
一、填空题（20分，每空1分）
1．双极型三极管是 控制器件，当其工作在放大区时发射结需要加 偏置，集电结需要加
偏置。场效应管是 控制器件。
2． 在有源滤波器中，运算放大器工作在 区；在滞回比较器中，运算放大器工作在 区。
3． 在三极管多级放大电路中，已知A ＝20，A ＝－10，A ＝1，则可知其接法分别为：A 是 放大器，A 是
u1 u2 u3 u1 u2
放大器，A 是 放大器。
u3
4． 在双端输入、单端输出的差动放大电路中，发射极Re公共电阻对 信号的放大作用无影响，对
信号具有抑制作用。差动放大器的共模抑制比K ＝ 。
CMR
200
A
f
1 j
200
5． 设某一阶有源滤波电路的电压放大倍数为 ，则此滤波器为 滤波器，其通带放大倍数为
，截止频率为 。
166． 如图所示的功率放大电路处于 类工作状态；其静态损耗为 ；电路的最大输出功率为 ；每个
晶体管的管耗为最大输出功率的
倍。
二、基本题：（每题5分，共25分）
1．如图所示电路中D为理想元件，已知u= 5sinωtV ，试对应u画出u 的波形图。
i i o
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。
4．如图所示电路中，反馈元件R 构成级间负反馈，其组态为 ；
7
其作用是使输入电阻 、放大电路的通频带变 。
17r 100
三、如图所示电路中，β＝100， bb ，试计算：1．放大电路的静态工作点；（6分）2．画出放大电路的微变等
效电路；（3分）3．求电压放大倍数Au、输入电阻R和输出电阻R；（6分）
i o
四 、 判 断 如 图 所 示 电 路 中 引 入 了 何 种 反 馈 ， 并 在 深 度 负 反 馈 条 件 下 计 算 闭 环 放 大 倍 数 。
（9分）
五、电路如图所示。试用相位条件判断下面的电路能否振荡，将不能振荡的电路加以改正。 （6
分）
六、用理想运放组成的电压比较器如图所示。已知稳压管的正向导通压降U =0.7V ，U = 5V。
D Z
1．试求比较器的电压传输特性；
2．若u =6sinωtV，U 为方波如图所示，试画出u 的波形。 （10分）
i R o
七、理想运放电路如图所示，设电位器动臂到地的电阻为 KR ，0≤K≤1。试求该电路电压增益的调节范围。
W
(10分)
18八、一串联型稳压电路如图所示。已知误差放大器的A >>1，稳压管的U ＝6V，负载R ＝20Ω。1．试标出误差放大器的同
u z L
相、反相端；2．说明电路由哪几部分组成？3．求U 的调整范围； （10分）
o
试题八答案
A
od
A
一、1．电流、正向、反向；电压。2．线性、非线性。3．共基、共射、共集。4．差模、共模、 oc 。5．低通、200、
V 2
CC
2R
200。6．乙类、0、 L 、0.2。
二、
2．放大状态。
4．电压－串联、增大、宽。
19三、1．
I 22A I 2.2mA U 3.2V
BQ CQ CEQ
2．
R //R
A C L 115
u r
be
R R //R //r r 1.3k R R 3K
i b1 b2 be be o C
四、反馈组态为：电压－串联负反馈
1 R
A 1 2
uf F R
1
五、该放大电路为共基接法，根据瞬时极性法可知引入了负反馈，不能振荡。
更正：将变压器副边的同名端标在“地”的位置即可。
六、1．
R 2
U 1 U U
TH R R 3 R
2
当u 0 时，U ＝－6V，U ＝4V；
i R TH
当u 0 时，U ＝6V，U ＝4V；
i R TH
U 0 ~U
七、运放构成差动输入形式，反相端输入为U，同相端输入 I I 。
I
R R R
U f U (1 f )U f U ~U
o R I R I R I I
1 1 1
八、1．误差放大器的同相在下方、反相端在上方。2．电路由四个部分构成：（1）由R 、R 和R 构成的取样电路；
1 2 W
（2）由运放构成负反馈误差放大器；（3）由R和D 构成基准电压电路；（4）由T1和T2复合管构成调整管。
W
3．
R R R R R R R R R
U 1 2 w U 1 2 w U ~ 1 2 w U 15~10V
o Z R Z R R Z
R R
2 w 2
w 2
20《模拟电子技术》试题九
一、填空题（每空1分，共15分）
1. N型半导体中多数载流子是﹍﹍﹍﹍﹍﹍﹍，P型半导体中多数载流子是﹍﹍﹍﹍﹍﹍﹍，PN结具有﹍﹍﹍﹍﹍
﹍﹍特性。
2. 发射结﹍﹍﹍﹍﹍﹍﹍偏置，集电结﹍﹍﹍﹍﹍﹍﹍偏置，则三极管处于饱和状态。
3. 当Ucs=0时，漏源之间存在导电沟道的称为﹍﹍﹍﹍﹍﹍﹍型场效应管，漏源之间不存在导电沟道的称为﹍﹍﹍
﹍﹍﹍﹍型场效应管。
4. 两级放大电路的第一级电压放大倍数为100，即电压增益为﹍﹍﹍﹍﹍﹍﹍dB，第二级电压增益为26dB，则两级
总电压增益为﹍﹍﹍﹍﹍﹍﹍dB。
5. 差分电路的两个输入端电压分别为Ui1=2.00V，Ui2=1.98V，则该电路的差模输入电压Uid为﹍﹍﹍﹍﹍﹍﹍V，共
模输入电压Uic为﹍﹍﹍﹍﹍﹍﹍V。
6. 集成运算放大器在比例运算电路中工作在﹍﹍﹍﹍﹍﹍﹍区，在比较器中工作在﹍﹍﹍﹍﹍﹍﹍区。
7. 在放大电路中为了提高输入电阻应引入﹍﹍﹍﹍﹍﹍﹍负反馈，为了降低输出电阻应引入﹍﹍﹍﹍﹍﹍﹍负反馈。
二、选择题1、一个平衡PN结，用导线将P区和N区连起来，而导线中（ ）。A、有微弱电流 B、无电流 C、有瞬间微
弱电流
2、晶体管在大电流工作时，随Ic的增加β值将（ ）。A、增加 B、下降 C、不变
3、三极管的反向电流I 是由（ ）组成的。 A、多数载流子 B、少数载流子 C、多数载流子和少数载流子
CBO
4、放大器的输入电阻高，表明其放大微弱信号能力（ ）。Ａ、强 Ｂ、弱 Ｃ、一般
５、射极跟随器具有（ ）特点。
Ａ、电流放大倍数高 Ｂ、电压放大倍数高 Ｃ、电压放大倍数近似于１且小于１输入电阻高，输出电阻低
６、引入并联负反馈，可使（ ）。Ａ、输出电压稳定Ｂ、反馈环内输入电阻增加Ｃ、反馈环内输入电阻减小
７、直接耦合放大器的低频特性比阻容耦合放大器的（ ）。Ａ、好 Ｂ、差 Ｃ、相同
８、工作在线性区的运算放大器应置于（ ）状态。Ａ、深度反馈 Ｂ、开环 Ｃ、闭环
９、产生正弦波自激震荡的稳定条件是（ ）。A、引入正反馈 B、|AF|≥1 C、AF=1
10、测量脉冲电压（例如尖脉冲）的峰值应使用（ ）。Ａ、交流毫伏表 Ｂ、直流电压表 Ｃ、示波器、
三、二极管电路如图A.1所示，设各二极管均具有理想特性，试判断图中各二极管是导通还是截止，并求出U
AO
21图 A.1
四、指出图A.2所示各放大电路的名称，并画出它们的交流电路（图中电容对交流呈现短路）。
(a) (b) (c)
图A-2
五、判断图18-29所示电路能否产生自激震荡；若能产生震荡，试写出震荡频率fo的表达式，设C 对谐振频率fo的容抗可不
B
计。
图18-29
四、 三极管放大电路如图A.4所示，已知三极管的U =0.7V，β=100，各电容在工作频率上的容抗可不计（1）求静态
BEQ
工作点I 、U ；（2）画出放大电路的微变等效电路；（3）求电压放大倍数Au=uo/ui；和输出电阻Ro（16分）
CQ CEQ
22七、对图18-25的OCL电路，解答下列问题：（每题2分，共8分）
1） VD1、VD2两个二极管可否反接于电路中？
2） V1、V2两晶体管工作在哪种状态？
3） 若V1、V2的饱和压降U =U =2V，R =8Ω，求该电路的最大不失真功率Pom。
CES1 CES2 L
4） 若电源提供的总功率P =16.3W，求每管的最大管耗P ，P
E V1 V2。
图18-25
八、运算电路如图A.6所示，设各集成运放均具有理想特性，试求各电路输出电压u 的大
o
小或表达式。
23试题九答案
一 填空题 1．自由电子 空穴 单向导电
2．正向 正向 3．耗尽 增强
4．20 46
5．0.1 1.99
6．线性放大 非线性
7，串联 电压
二 选择题1． b)； 2． b)； 3．b)； ４．a)；５．c)；６． c)； ７． a)； ８ a)；９．C）； １０．c)；
三(a) Uao=15V (b)Uao=－6V
四 （a）共集电极放大电路
+
R
S u +
B + i R E R L
u
S
u
0
B - R
B
- -
B
(b)共基极放大电路
+
+
R
s
u
i R u
L
R R 0
E C
+
u
S
-
-
-
24(c)共源极放大电路
+
+
u
R S u i R G3 R D R L 0
+
u
s R
G1
R
G2
- - -
五 ，答：能产生振荡
f= M为Ｌ 和Ｌ 互感系数。
0 １ ２
∏
六 (1) I =2.2mA U =2.1V(2)(3) A –100(4) R R 3K
CQ CEQ u i 0
七 1） 不可以，否则V 和V 间直流开路，电路不能工作。 2） V 和V 共集电极组态。
1 2 1 2
3） P 6.7W 4) P = P =3.3W
om V1 V2
八(a) U =5V (b) U =－12.75V(c) U =
0 0 0
25
