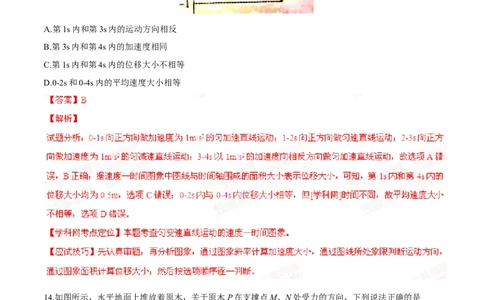

13.如图所示是物体做直线运动的v-t图象，由图可知，该物体
A.第1s内和第3s内的运动方向相反
B.第3s内和第4s内的加速度相同
C.第1s内和第4s内的位移大小不相等
D.0-2s和0-4s内的平均速度大小相等
14.如图所示，水平地面上堆放着原木，关于原木P在支撑点M、N处受力的方向，下列说法正确的是
A.M处受到的支持力竖直向上
B.N处受到的支持力竖直向上
第1页 | 共12页C.M处受到的静摩擦力沿MN方向
D.N处受到的静摩擦力沿水平方向

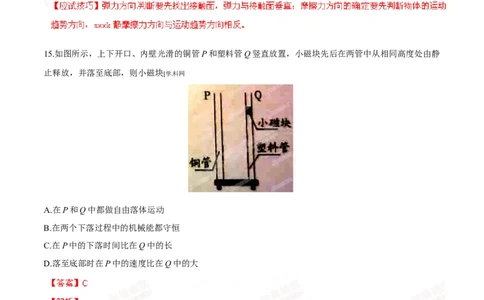

15.如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静
止释放，并落至底部，则小磁块 [学科网
A.在P和Q中都做自由落体运动
B.在两个下落过程中的机械能都守恒
C.在P中的下落时间比在Q中的长
D.落至底部时在P中的速度比在Q中的大

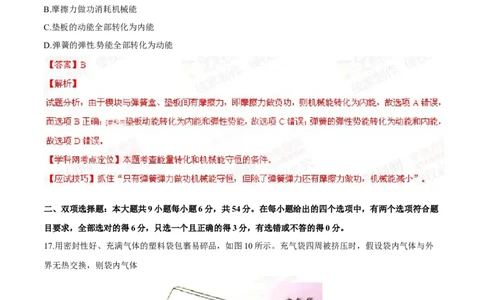

16.如图所示是安装在列车车厢之间的摩擦缓冲器结构图。图中①和②为楔块，③和④为垫板，楔块与弹簧
盒、垫板间均有摩擦。在车厢相互撞击使弹簧压缩的过程中
第2页 | 共12页A.缓冲器的机械能守恒
B.摩擦力做功消耗机械能
C.垫板的动能全部转化为内能
D.弹簧的弹性势能全部转化为动能
二、双项选择题：本大题共9小题每小题6分，共54分。在每小题给出的四个选项中，有两个选项符合题
目要求，全部选对的得6分，只选一个且正确的得3分，有选错或不答的得0分。
17.用密封性好、充满气体的塑料袋包裹易碎品，如图10所示。充气袋四周被挤压时，假设袋内气体与外
界无热交换，则袋内气体
A.体积减小，内能增大
B.体积减小，压强减小
C.对外界做负功，内能增大
第3页 | 共12页D.对外界做正功，压强减小
[来源:学科网ZXXK]

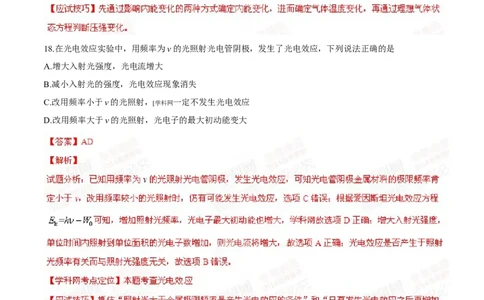

18.在光电效应实验中，用频率为ν的光照射光电管阴极，发生了光电效应，下列说法正确的是
A.增大入射光强度，光电流增大
[来源:Z|xx|k.Com]
B.减小入射光的强度，光电效应现象消失
C.改用频率小于ν的光照射， [学科网一定不发生光电效应
D.改用频率大于ν的光照射，光电子的最大初动能变大
19.如图所示的电路中，P为滑动变阻器的滑片。保持理想变压器的输入电压 不变，闭合电建S，下列说
法正确的是
第4页 | 共12页A.P向下滑动时，灯L变亮
B.P向下滑动时，变压器的输出电压不变
C.P向上滑动时， [学-科网变压器的输入电流减小
D.P 向上滑动时，变压器的输出功率变大
20.如图所示，光滑绝缘的水平桌面上，固定着一个带电荷量为+Q的小球P。带电荷量分别为-q和+2q的小
球M和N。由绝缘细杆相连，静止在桌面上。P与M相距L， [学科 网P、M和N视为点电荷。下列说法正
确的是
A.M与N的距离大于L
B.P、M和N在同一直线上
[来源:学科网]
C.在P产生的电场中，M、N处的电势相同
D.M、N及细杆组成的系统所受合外力为零
第5页 | 共12页【解析】
21.如图所示，飞行器P绕某星球做匀速圆周运动。星球相对飞行器的张角为 。下列说法正确的是：
A.轨道半径越大，周期越长
B.轨道半径越大，速度越大
C.若测得周期和张角，可得到星球的平均密度
D.若测得周期和轨道半径，可得到星球的平均密度
第6页 | 共12页34.（1）某同学设计的可调电源电路如图（a）所示，R 为保护电阻，P为滑动变阻器的滑片。闭合电建
0
S。
[来源:学&科&网Z&X&X&K]
①用电压表测量A、B两端的电压：将电压表调零，选择0-3V挡，示数如图22（b），电压值为
V。
②在接通外电路之前，为了保证外电路的安全，滑片P应先置于 端。
③要使输出电压 变大，滑片P应向 端滑动。
④若电源电路中不接入R，则在使用过程中，存在 的风险（填“断路”或“短路”）。
0
第7页 | 共12页（2）某同学根据机械能守恒定律，设计实验探究弹簧弹性势能与压缩量的关系
①如图23（a），将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，
部分数据如下表，由数据算得劲度系数k= N/m。（g取9.80m/s2）
[来源:学§科§网Z§X§X§K]
砝码质量（g） 50 100 150
弹簧长度（cm） 8.62 7.63 6.66
②取下弹簧，将其一端固定于气垫导轨左侧，如图23（b）所示：调整导轨，使滑块自由滑动时，通过两
个光电门的速度大小 。
③用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v，释放滑块过程中，
弹簧的弹性势能转化为 。
④重复③中操作，得到v与x的关系如图23（c）。由图可知，v与x成 关系。由上述实验可
得结论：对同一根弹簧，弹性势能与弹簧的 成正比。
第8页 | 共12页35.如图所示的水平轨道中，AC段的中点B的正上方有一探测器，C处有一竖直挡板。物体P 沿轨道向右
1
以速度v 与静止在A点的物体P 碰撞，并接合成复合体P。以此碰撞时刻为计时零点，探测器只在
1 2
至 内工作。已知P、P 的质量都为 ，P与AC间的动摩擦因数为 ，AB段长
1 2
，g取10m/s2。P、P 和P均视为质点，P与挡板的碰撞为弹性碰撞。
1 2
（1）若 ，求P、P 碰后瞬间的速度大小v和碰撞损失的动能 ；
1 2
（2）若P与挡板碰后，能在探测器的工作时间内通过B点，求 的取值范围和P向左经过A点时的最大
动能E。
第9页 | 共12页[来源:Z,xx,k.Com]
若t=2s时经过B点，可得v=14m/s
1
若t=4s时经过B点，可得v =10m/s
1
第10页 | 共12页36.如图25所示，足够大的平行挡板A、A 竖直放置，间距6L。两板间存在两个方向相反的匀强磁场区域
1 2
Ⅰ和Ⅱ，以水平面MN为理想分界面，Ⅰ区的磁感应强度为B，方向垂直纸面向外。A、A 上各有位置正
0 1 2
对的小孔S、S，两孔与分界面MN的距离均为L，质量为m、电荷量为+q的粒子经宽度为d的匀强电场
1 2
由静止加速后，沿水平方向从S 进入Ⅰ区，并直接偏转到MN上的P点，再进入Ⅱ区，P点与A 板的距离
1 1
是L的k倍。不计重力，碰到挡板的粒子不予考虑。
（1）若k=1，求匀强电场的电场强度E；
（2）若 ，且粒子沿水平方向从S 射出，求出粒子在磁场中的速度大小v与k的关系式和Ⅱ区的
2
磁感应强度B与k的关系式。
第11页 | 共12页[来源:学科网]
第12页 | 共12页
