结构设计专业试题
姓名__________ 部门科室__________ 得分__________
一． 填空（20分，每题1分）

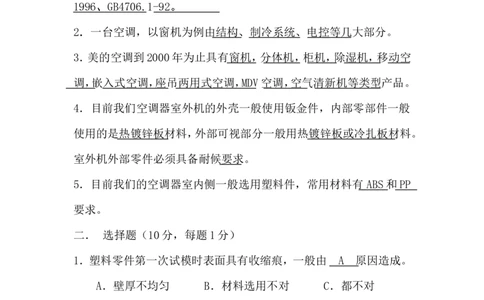

1．国家家用空调器的设计依据国家标准有GB/T7725-1996、GB/4706-
1996、GB4706.1-92。
2．一台空调，以窗机为例由结构、制冷系统、电控等几大部分。
3．美的空调到2000年为止具有窗机，分体机，柜机，除湿机，移动空
调，嵌入式空调，座吊两用式空调，MDV空调，空气清新机等类型产品。
4．目前我们空调器室外机的外壳一般使用钣金件，内部零部件一般
使用的是热镀锌板材料，外部可视部分一般用热镀锌板或冷扎板材料。
室外机外部零件必须具备耐候要求。
5．目前我们的空调器室内侧一般选用塑料件，常用材料有 ABS和PP
要求。
二． 选择题（10分，每题1分）
1．塑料零件第一次试模时表面具有收缩痕，一般由 A 原因造成。
A．壁厚不均匀 B．材料选用不对 C．都不对
2．一个塑料电器盒的其中一个电控板安装孔，安装螺钉为ST2.9×8-
F-H，在设计此电器盒时，相应的安装孔位应为 B 。
A．ф2.2 B.ф2.4 C. ф2.0
3.空调室外机出风网罩或外露塑料件要求较高，一般应选用 A 材
料设计而成。
全国各地免费送货，货到付款，详情咨询qq：864266899（加qq请备注"操作大全"）问鼎HR总监殿堂的《人力资源操作大全》系列
A．耐候PP B．ABS C．PP
4．塑料件设计时，由于要解决脱模问题，一般加上拔斜度。当表面为
光滑面时，一般采用 B 即可。
A．-1℃ B．1℃ C．大于1℃
5．泡沫零件一般要对密度和含水量作出严格要求，但实际检验时，测
量密度需破坏零件，所以有效的控制方法是控制 B 。
A．检测密度 B．重量 C．都不对

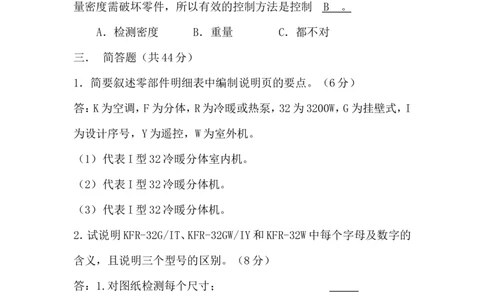

三． 简答题（共44分）
1．简要叙述零部件明细表中编制说明页的要点。（6分）
答：K为空调，F为分体，R为冷暖或热泵，32为3200W，G为挂壁式，I
为设计序号，Y为遥控，W为室外机。
（1）代表I型32冷暖分体室内机。
（2）代表I型32冷暖分体机。
（3）代表I型32冷暖分体机。
2．试说明KFR-32G/IT、KFR-32GW/IY和KFR-32W中每个字母及数字的
含义，且说明三个型号的区别。（8分）
答：1.对图纸检测每个尺寸；
2．做好检测记录；
3．试装配；
4．找出不合格的地方；
5．若尺寸与图纸但能很好装配，则改图纸，否则改模。
3．简述在零件第一次试模送样时，设计工程师应做什么工作，具体的
全国各地免费送货，货到付款，详情咨询qq：864266899（加qq请备注"操作大全"）问鼎HR总监殿堂的《人力资源操作大全》系列
步骤，并在最短时间内决定如何更改模具达到预期设计效果。请对这
个开发阶段结构设计工程师应做的验证工作作一个简单阐述。（12
分）

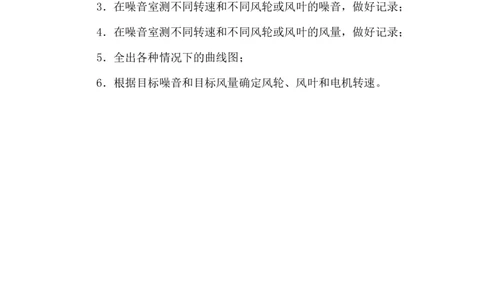

答：1.选用不同的风轮或风叶装好机器；
2．用变压器对电机进行调速；
3．在噪音室测不同转速和不同风轮或风叶的噪音，做好记录；
4．在噪音室测不同转速和不同风轮或风叶的风量，做好记录；
5．全出各种情况下的曲线图；
6．根据目标噪音和目标风量确定风轮、风叶和电机转速。
