1.3 路基排水
1.3.2 路基地面水排水设置与施工
地面排水设施的作用是拦截影响路基稳定的地面水，并排除到路基范围以外，防止地表水漫流、停积或下渗。
一般包括边沟、截水沟、排水沟、跌水与急流槽、蒸发池等工程。

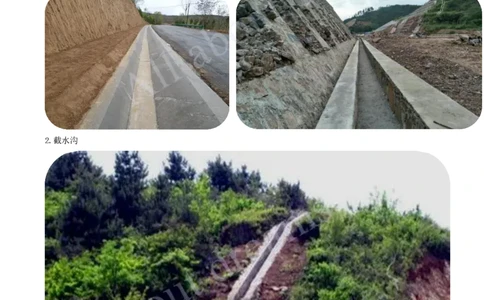

一、边沟
2.截水沟[注：天一文化专有版权，未经许可不可转发或复印传播]

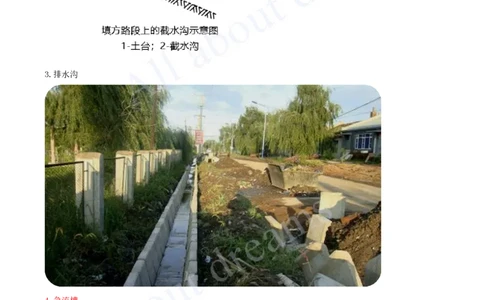

3.排水沟
4.急流槽[注：天一文化专有版权，未经许可不可转发或复印传播]

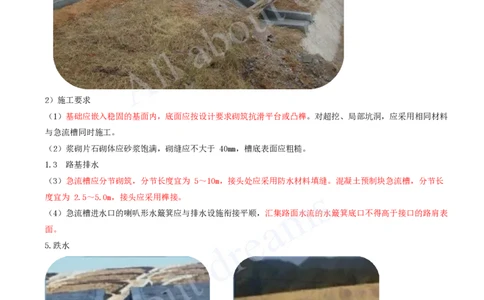

2）施工要求
（1）基础应嵌入稳固的基面内，底面应按设计要求砌筑抗滑平台或凸榫。对超挖、局部坑洞，应采用相同材料
与急流槽同时施工。
（2）浆砌片石砌体应砂浆饱满，砌缝应不大于 40mm，槽底表面应粗糙。
1.3 路基排水
（3）急流槽应分节砌筑，分节长度宜为 5～10m，接头处应采用防水材料填缝。混凝土预制块急流槽，分节长
度宜为 2.5～5.0m，接头应采用榫接。
（4）急流槽进水口的喇叭形水簸箕应与排水设施衔接平顺，汇集路面水流的水簸箕底口不得高于接口的路肩表
面。
5.跌水[注：天一文化专有版权，未经许可不可转发或复印传播]
路堑急流槽 路堤急流槽
2）施工要求
1）跌水槽施工应符合急流槽的有关规定。
2）无消力池的跌水，其台阶高度应小于 600mm，每个台阶高度与长度之比应与原地面坡度相协调。
3）消力池的基底应采取防渗措施。

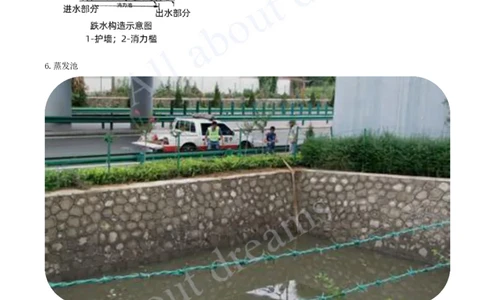

6.蒸发池
1）设置
在气候干旱地区或排水困难地段，利用沿线取土坑或专门开挖蒸发池来汇集路界地表水。
2）施工要求
（1）蒸发池与路基之间的距离应满足路基稳定要求。
（2）底面与侧面应采取防渗措施。
（3）池底宜设 0.5% 的横坡，入口处应与排水沟平顺连接。
（4）蒸发池应远离村镇等人口密集区，四周应采用隔离栅进行围护，高度应不低于1.8m，并设置警示牌。[注：天一文化专有版权，未经许可不可转发或复印传播]
