专题 16 光学 电磁波
目录
考点一 光学.................................................................4
..........4
................6
1. 平行玻璃砖、三棱镜和圆柱体(球)对光路的控制特点 6
2. 单缝衍射与双缝干涉的比较..................................7
3. 干涉图样与衍射图样的比较..................................7
4. 各种色光的几何光学与物理光学比较...............8
.....................8
考向一 折射定律、折射率、光的传播问题及色散.8
考向二 全反射及其应用....................................................9
考向三 光的干涉与衍射.................................................10
考向四 几何光学与物理光学综合问题......................10
考点二 电磁振动及电磁波........................................11
.......11
.............11
1. LC振荡电路中物理量的变化周期及充放电的判断方法11
2. 电磁波与机械波的比较.........................................12
..................12

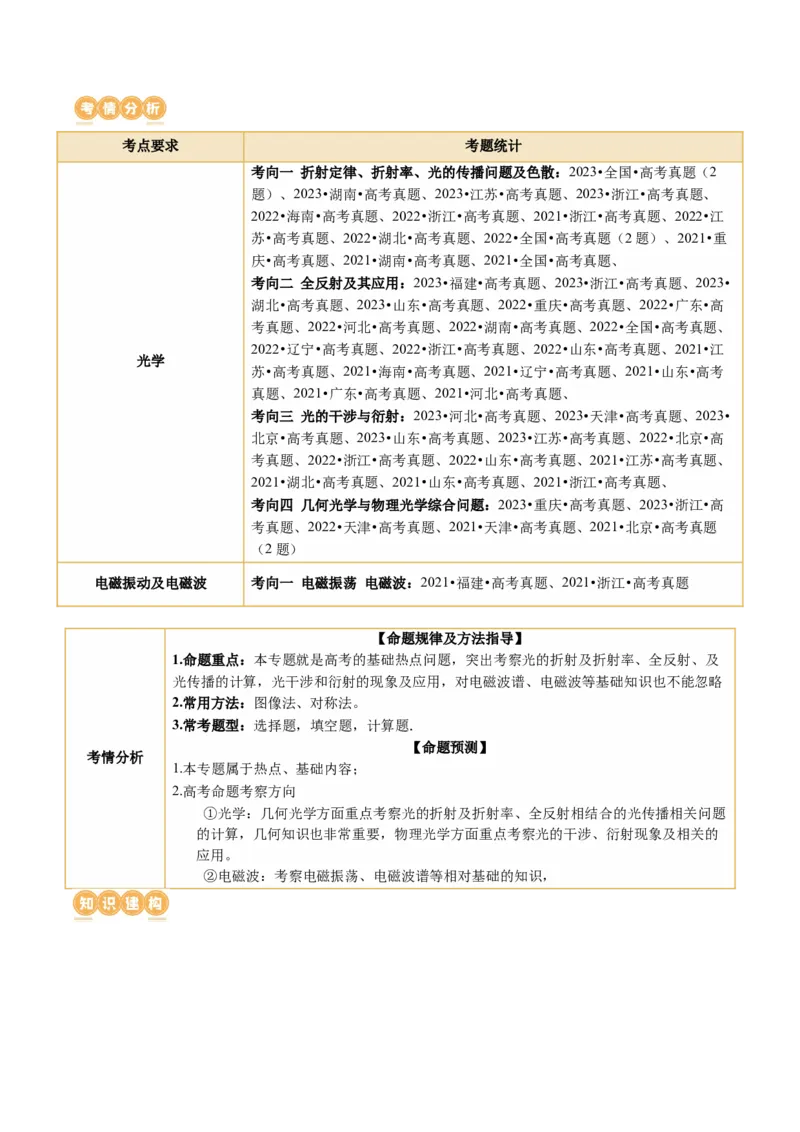

考向一 电磁振荡 电磁波...............................................12考点要求 考题统计
考向一 折射定律、折射率、光的传播问题及色散：2023•全国•高考真题（2
题）、2023•湖南•高考真题、2023•江苏•高考真题、2023•浙江•高考真题、
2022•海南•高考真题、2022•浙江•高考真题、2021•浙江•高考真题、2022•江
苏•高考真题、2022•湖北•高考真题、2022•全国•高考真题（2题）、2021•重
庆•高考真题、2021•湖南•高考真题、2021•全国•高考真题、
考向二 全反射及其应用：2023•福建•高考真题、2023•浙江•高考真题、2023•
湖北•高考真题、2023•山东•高考真题、2022•重庆•高考真题、2022•广东•高
考真题、2022•河北•高考真题、2022•湖南•高考真题、2022•全国•高考真题、
2022•辽宁•高考真题、2022•浙江•高考真题、2022•山东•高考真题、2021•江
光学
苏•高考真题、2021•海南•高考真题、2021•辽宁•高考真题、2021•山东•高考
真题、2021•广东•高考真题、2021•河北•高考真题、
考向三 光的干涉与衍射：2023•河北•高考真题、2023•天津•高考真题、2023•
北京•高考真题、2023•山东•高考真题、2023•江苏•高考真题、2022•北京•高
考真题、2022•浙江•高考真题、2022•山东•高考真题、2021•江苏•高考真题、
2021•湖北•高考真题、2021•山东•高考真题、2021•浙江•高考真题、
考向四 几何光学与物理光学综合问题：2023•重庆•高考真题、2023•浙江•高
考真题、2022•天津•高考真题、2021•天津•高考真题、2021•北京•高考真题
（2题）
电磁振动及电磁波 考向一 电磁振荡 电磁波：2021•福建•高考真题、2021•浙江•高考真题
【命题规律及方法指导】
1.命题重点：本专题就是高考的基础热点问题，突出考察光的折射及折射率、全反射、及
光传播的计算，光干涉和衍射的现象及应用，对电磁波谱、电磁波等基础知识也不能忽略
2.常用方法：图像法、对称法。
3.常考题型：选择题，填空题，计算题．
【命题预测】
考情分析
1.本专题属于热点、基础内容；
2.高考命题考察方向
①光学：几何光学方面重点考察光的折射及折射率、全反射相结合的光传播相关问题
的计算，几何知识也非常重要，物理光学方面重点考察光的干涉、衍射现象及相关的
应用。
②电磁波：考察电磁振荡、电磁波谱等相对基础的知识，考点一 光学
1．（2023·全国·高考真题）如图，一折射率为 的棱镜的横截面为等腰直角三角形 ， ，
BC边所在底面上镀有一层反射膜。一细光束沿垂直于BC方向经AB边上的M点射入棱镜，若这束光被
BC边反射后恰好射向顶点A，求M点到A点的距离。
2．（2023·浙江·高考真题）在水池底部水平放置三条细灯带构成的等腰直角三角形发光体，直角边的长度
为0.9m，水的折射率 ，细灯带到水面的距离 ，则有光射出的水面形状（用阴影表示）为
（ ）
A． B． C． D．
3．（2023·山东·高考真题）如图所示为一种干涉热膨胀仪原理图。G为标准石英环，C为待测柱形样品，C的上表面与上方标准平面石英板之间存在劈形空气层。用单色平行光垂直照射上方石英板，会形成干涉
条纹。已知C的膨胀系数小于G的膨胀系数，当温度升高时，下列说法正确的是（ ）
A．劈形空气层的厚度变大，条纹向左移动 B．劈形空气层的厚度变小，条纹向左移动
C．劈形空气层的厚度变大，条纹向右移动 D．劈形空气层的厚度变小，条纹向右移动
4．（2021·湖北·高考真题）如图所示，由波长为λ 和λ 的单色光组成的一束复色光，经半反半透镜后分成
1 2
透射光和反射光。透射光经扩束器后垂直照射到双缝上并在屏上形成干涉条纹。O是两单色光中央亮条纹
的中心位置，P 和P 分别是波长为λ 和λ 的光形成的距离O点最近的亮条纹中心位置。反射光入射到三棱
1 2 1 2
镜一侧面上，从另一侧面M和N位置出射，则（ ）
A．λ<λ，M是波长为λ 的光出射位置 B．λ<λ，N是波长为λ 的光出射位置
1 2 1 1 2 1
C．λ>λ，M是波长为λ 的光出射位置 D．λ>λ，N是波长为λ 的光出射位置
1 2 1 1 2 1
5．（2023·浙江·高考真题）（多选）氢原子从高能级向低能级跃迁时，会产生四种频率的可见光，其光谱
如图1所示。氢原子从能级6跃迁到能级2产生可见光I，从能级3跃迁到能级2产生可见光Ⅱ。用同一双
缝干涉装置研究两种光的干涉现象，得到如图2和图3所示的干涉条纹。用两种光分别照射如图4所示的
实验装置，都能产生光电效应。下列说法正确的是（ ）A．图1中的 对应的是Ⅰ
B．图2中的干涉条纹对应的是Ⅱ
C．Ⅰ的光子动量大于Ⅱ的光子动量
D．P向a移动，电流表示数为零时Ⅰ对应的电压表示数比Ⅱ的大
1. 平行玻璃砖、三棱镜和圆柱体(球)对光路的控制特点
平行玻璃砖 三棱镜 圆柱体(球)
结构 玻璃砖上下表面是平行的 横截面为三角形的三棱镜 横截面是圆
圆界面的法线是过圆
对光线的作用
心的直线，光线经过
通过三棱镜的光线经两次
通过平行玻璃砖的光线不
两次折射后向圆心偏
折射后，出射光线向棱镜
改变传播方向，但要发生
折
底面偏折
侧移
应用 测定玻璃的折射率 改变光的传播方向
全反射棱镜，改变光的传
播方向
2. 单缝衍射与双缝干涉的比较
单缝衍射 双缝干涉
不 条纹宽度 条纹宽度不等，中央最宽 条纹宽度相等条纹间距 各相邻条纹间距不等 各相邻条纹等间距
亮度情况 中央条纹最亮，两边变暗 条纹清晰，亮度基本相同
干涉、衍射都是波特有的现象，属于波的叠加；干涉、衍射
相同点
都有明暗相间的条纹
3. 干涉图样与衍射图样的比较
1）光的干涉现象：双缝干涉、薄膜干涉(油膜、空气膜、增透膜、牛顿环)；
光的衍射现象：单缝衍射、圆孔衍射、光栅衍射、圆盘衍射(泊松亮斑).
2）条纹宽度的区别：双缝干涉条纹的宽度相同，而单缝衍射的中央亮条纹最宽，两侧的亮条纹逐渐
变窄.
3）条纹亮度的区别：双缝干涉条纹，从中央亮条纹往两侧亮度变化很小，而单缝衍射条纹中央亮条
纹最亮，两侧的亮条纹逐渐变暗.
【技巧点拨】光的干涉和衍射都属于光的叠加，从本质上看，干涉条纹和衍射条纹的形成有相似的原
理，都可认为是从单缝通过两列或多列频率相同的光波，在屏上叠加形成的．
4. 各种色光的几何光学与物理光学比较
颜色 红橙黄绿蓝靛紫
频率 低→高
同一介质中的折射率 小→大
同一介质中的速度 大→小
波长 大→小
通过棱镜的偏折角 小→大
临界角 大→小双缝干涉时的条纹间距 大→小
考向一 折射定律、折射率、光的传播问题及色散
1．（2024·四川雅安·统考一模）如图，边长为a的等边三角形 是一中空玻璃棱镜的横截面，中空部
分是圆心在三角形垂心O处、半径为 的圆。让一束激光从AB边的D点以 的入射角射入棱镜，光
线恰能沿平行于BC边的直线，经O点后从AC边射出。
（1）求玻璃的折射率n；
（2）若保持入射角 不变，使入射点沿AB边向A点缓慢移动，当入射点移至E点（图中未画出）时，
恰好没有光线进入中空部分，求A、E两点间的距离x。
考向二 全反射及其应用
2．（2024·河南·校联考模拟预测）如图所示为一潜水员在水下用相机竖直向上拍摄的一张照片。照片中，
水面外的场景呈现在半径 的圆形范围内，水面上一条小船的长度 ，已知水的折射率 ，
船的实际长度约为 ， ，则该潜水员所在水深 约为（ ）A．2.0m B．2.4m C．2.6m D．2.9m
3．（2024·陕西渭南·统考一模）如图所示，楔形玻璃的横截面POQ的顶角为30°，OP边上的点光源S到
顶点O的距离为d，垂直于OP边的光线SN在OQ边的折射角为45°。不考虑多次反射，设真空中光速为
c，求能从OQ边上射出的光在玻璃中的传播时间范围。
考向三 光的干涉与衍射
4．（2024·浙江·校联考模拟预测）如图所示是一种脉冲激光展宽器的截面图，其构造为四个相同的顶角为
θ的直角三棱镜，对称放置在空气中。一细束脉冲激光垂直第一个棱镜左侧面入射，经过前两个棱镜后分
为平行的光束，再经过后两个棱镜重新合成为一束，此时不同频率的光前后分开，完成脉冲展宽。已知相
邻两棱镜斜面间的距离d=100.0mm，脉冲激光中包含频率不同的光1和2，它们在棱镜中的折射率分别为
和 。取 ， ， ，则（ ）A．光1和2通过相同的双缝干涉装置后1对应条纹间距更大
B．为使光1和2都能从左侧第一个棱镜斜面射出，需θ>45°
C．减小d后光1和2通过整个展宽器过程中在空气中的路程差不变
D．若θ=37°则光1和2通过整个展宽器过程中在空气中的路程差约为14.4mm
考向四 几何光学与物理光学综合问题
5．（2024·陕西安康·校联考模拟预测）（多选）如图所示，有一玻璃直角三棱镜ABC，AB=AC。由两种单
色光甲和乙组成的一细光束，从AB边射入三棱镜，调整入射方向发现，当入射光束垂直AB边入射时，恰
好只有单色光甲从BC边射出，且出射光线和BC边的夹角为 ，则下列判断正确的是（ ）
A．甲、乙两种单色光的折射率分别为 和
B．甲、乙两种单色光在该玻璃中的传播速度之比为
C．若用单色光甲照射某金属表面，能使该金属发射光电子，则用单色光乙照射该金属表面，也一定
能使该金属发射光电子
D．甲单色光的全反射临界角大于乙单色光的全反射临界角
E．用完全相同的杨氏双缝干涉仪做双缝干涉实验，单色光甲的条纹宽度要比单色光乙的条纹宽度窄考点二 电磁振动及电磁波
1．（2021·福建·高考真题）（多选）以声波作为信息载体的水声通信是水下长距离通信的主要手段。2020
年11月10日，中国载人潜水器“奋斗者”号创造了10909米深潜纪录。此次深潜作业利用了水声通信和
电磁通信等多种通信方式进行指令传输或数据交换，如图所示。下列说法正确的是（ ）
A．“奋斗者”号与“探索一号”通信的信息载体属于横波
B．“奋斗者”号与“沧海”号通信的信息载体属于横波
C．“探索一号”与通信卫星的实时通信可以通过机械波实现
D．“探索一号”与“探索二号”的通信过程也是能量传播的过程
1. LC振荡电路中物理量的变化周期及充放电的判断方法
1）周期变化
①LC回路中的电流i、线圈中的磁感应强度B、电容器极板间的电场强度E的变化周期就是 LC
T=2π√LC
回路的振荡周期 ，在一个周期内上述各量方向改变两次．
T=2π√LC
②电容器极板上所带的电荷量，其变化周期也是振荡周期 ，极板上电荷的电性在一
个周期内改变两次．
③电场能、磁场能也在做周期性变化，但是它们是标量，没有方向，所以变化周期T'
是振荡周期
T
T' = =π√LC
T的一半，即 2 .
2）充、放电过程的判断方法
根据电流流向判断 当电流流向带正电的极板时，电容器的电荷量增加，磁场能向电场能转化，处于充电过程；反之，当电流流出带正电的极板时，
电荷量减少，电场能向磁场能转化，处于放电过程
根据物理量的变化趋 当电容器的带电荷量q(电压U、电场强度E)增大或电流i(磁感应
势判断 强度B)减小时，处于充电过程；反之，处于放电过程
根据能量判断 电场能增加时充电，磁场能增加时放电
2. 电磁波与机械波的比较
名称
电磁波 机械波
项目
产生 由周期性变化的电场、磁场产生 由质点(波源)的振动产生
传播介质 不需要介质(在真空中仍可传播) 必须有介质(真空中不能传播)
波的种类 横波 既有横波也有纵波
由介质和频率决定，在真空中等于光
速度特点 仅由介质决定
速(c＝3×108 m/s)
能量 都能携带能量并传播能量
速度公式 v＝λf
遵循规律 都能发生反射、折射、干涉、衍射等现象
考向一 电磁振荡 电磁波
1．（2023·江苏盐城·统考三模）把线圈、电容器、电源和单刀双掷开关按照图示连成电路。把示波器的两
端连在电容器的两个极板上。先把开关置于电源一侧为电容器充电；稍后再把开关置于线圈一侧，从此刻
开始计时，电容器通过线圈放电（规定逆时针方向为电流的正方向）。电路工作过程中，同时会向外辐射
电磁波，则电压U 和电流随时间t变化的波形正确的是（ ）
ab
A． B．C． D．
2．（2024·浙江嘉兴·统考一模）（多选）下列说法正确的是（ ）
A．电磁波发射时需要用到调谐技术
B．真空中的光速在不同的惯性系中大小都相同是相对论时空观的基本假设之一
C．照相机镜头表面涂上增透膜是利用光的偏振原理
D．用标准平面检查光学平面的平整程度是利用光的干涉原理
