第 44 讲 电学实验基础
目录
复习目标

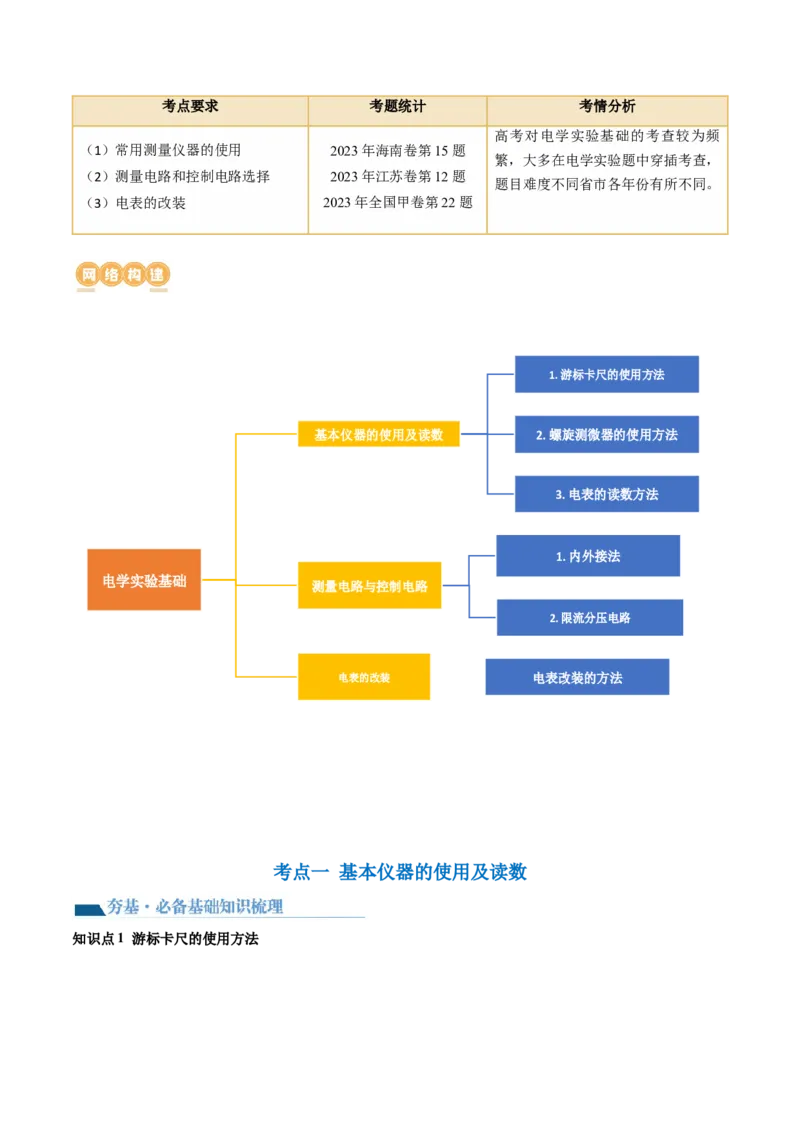

网络构建
考点一 基本仪器的使用及读数
【夯基·必备基础知识梳理】
知识点1 游标卡尺的使用方法
知识点2 螺旋测微器的使用方法
知识点3 常用电表的读数方法
【提升·必考题型归纳】
考向1 游标卡尺的使用
考向2 螺旋测微器的使用
考向3 常用电表的读数
考点二 测量电路与控制电路
【夯基·必备基础知识梳理】
知识点1 内外接测量电路的选择
知识点2 滑动变阻器控制电路的选择
【提升·必考题型归纳】
考向1 内外接的选择
考向2 滑动变阻器的选择
考点三 电表的改装
【夯基·必备基础知识梳理】
知识点 电表改装的方法和计算
【提升·必考题型归纳】
考向1 电流表的改装
考向2 电压表的改装
真题感悟
1、理解和掌握常用仪器的使用方法。
2、理解和掌握测量电路和控制电路的选择。
3、理解和掌握电表改装的原理。考点要求 考题统计 考情分析
高考对电学实验基础的考查较为频
（1）常用测量仪器的使用 2023年海南卷第15题
繁，大多在电学实验题中穿插考查，
（2）测量电路和控制电路选择 2023年江苏卷第12题
题目难度不同省市各年份有所不同。
（3）电表的改装 2023年全国甲卷第22题
1.游标卡尺的使用方法
基本仪器的使用及读数 2.螺旋测微器的使用方法
3.电表的读数方法
1.内外接法
电学实验基础
测量电路与控制电路
2.限流分压电路
电表的改装 电表改装的方法
考点一 基本仪器的使用及读数
知识点1 游标卡尺的使用方法1．原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它
的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm。
2．精度：对应关系为10分度0.1 mm，20分度0.05 mm，50分度0.02 mm。
3．读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标刻线
的格数，则记录结果表达为(x＋K×精度)mm。
知识点2 螺旋测微器的使用方法
1．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm，即旋钮每旋转一周，测微螺杆前进或后
退0.5 mm，而可动刻度上的刻度为50等份，每转动一小格，测微螺杆前进或后退0.01 mm，即螺旋测微器
的精确度为0.01 mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。
2．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一
位)×0.01(mm)。
知识点3 常用电表的读数方法
量程选择 使用事项 电表估读
(1) 最 小 分 度 是 “ 1 、 0.1 、
0.01、…”时，估读到最小分度
(1)使用前应先进行零点调整(机械调
的(即估读到最小分度的下一位)
零)；
选择合适量程：使得测量时 ；
(2)红表笔插“＋”插孔，黑表笔插
指针偏转角度要尽可能大， (2) 最 小 分 度 是 “ 2 、 0.2 、
“－”插孔；
一般要求超过量程的，但又 0.02、…”时，估读到最小分度
(3)红表笔接电势高处，黑表笔接电势
不能超过量程 的(即估读到最小分度的本位)；
低处，即电流从红表笔进表，从黑表
(3) 最 小 分 度 是 “ 5 、 0.5 、
笔出表
0.05、…”时，估读到最小分度
的(即估读到最小分度的本位)
考向1 游标卡尺的使用1．如图甲、乙所示的两把游标卡尺，它们的游标尺分别为9mm 长10等分、19 mm长20等分，则读数依
次为 mm、 mm。
2．如图所示，游标卡尺的读数为 mm。
考向2 螺旋测微器的使用
3．用螺旋测微器测量某材质电线的直径d，其中一次测量如图所示，其读数 ___________ mm。
4．甲、乙、丙三个螺旋测微器的示数如图所示，其读数分别为 mm、 mm、
mm。
考向3 常用电表的读数
5．如图甲所示的电表使用0.6A量程时，图中表针示数为 A；如图乙所示的电表使用3V的量
程时，图中表针示数为 V。
6．某学生小组在测量某种长为 30cm金属丝的电阻率实验时，两电表的示数分别如图所示（电压表量程
0~3V， 电流表量程0~0.6A），用螺旋测微器测得金属丝的直径如图，下列说法正确的是（ ）A．加在金属丝两端电压为 7.0V
B．流过金属丝的电流为0.5A
C．该金属丝电阻阻值为 35Ω
D．该金属丝直径为 1.605mm
考点二 测量电路与控制电路
知识点1 内外接测量电路的选择
(一)两种接法的比较
内接法 外接法
电路图
误差 电流表分压 电压表分流
原因 U ＝U＋U I ＝I＋I
测 x A 测 x V
电阻
R ＝＝R＋R >R，测量值大于真实值 R ＝＝ 时，用电流表内接法。
x
3．实验试探法
按如图所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，
而电流表的示数变化不大，则应采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则应采用电流表内接法。
知识点2 滑动变阻器控制电路的选择
1．两种接法的比较
限流接法 分压接法
两种接法
电路图
负载R上电
≤U≤E 0≤U≤E
压调节范围
负载R上电
≤I≤ 0≤I≤
流调节范围
闭合S前
b端 a端
触头位置
2.两种接法的选择
①要求待测电阻两端的电压从零开始变化，或精确性要求较高时
采用
②滑动变阻器的最大阻值远小于待测电阻或串联的其他电阻的阻值时 分压
接法
③题设条件中所提供的电表量程或电阻的最大允许电流不够时
①待测电阻接近或略小于滑动变阻器的最大阻值时
采用
②电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求时 限流
接法
③没有很高的精确性要求，考虑安装简捷和节能因素时
考向1 内外接的选择
1．如图所示，M、N间电压恒定，当开关S接通a端时，电压表示数为10V，电流表示数为0.2A；当开关
S接通b端时，电压表示数为12V，电流表示数为0.15A，可以推断S接 端时的测量值更准确；电
阻 的真实值是 Ω。
2．某物理学习小组的两位同学采用“伏安法”测金属丝的电阻率实验中，实验室备有下列实验器材：A．电压表（量程0~3V，内阻约为15kΩ）
B．电流表（量程0~0.6A，内阻约为1Ω）
C．变阻器R（0~100Ω，0.6A）
1
D．待测金属丝（阻值约为5Ω）
E.电池组E（电压为3V）
F.开关S，导线若干，米尺，游标卡尺等
（1）甲，乙两位同学分别画出了两个电路图，如图甲、乙所示。本实验选用 （填“甲”或
“乙”）图比较合适。
（2）实验中用游标卡尺测量金属丝的直径，读数如图甲所示，测量金属丝直径时如图所示，则金属丝的
直径d= mm；
（3）如果实验中测得金属丝的电阻值为R，用米尺测出的金属丝长度为L， 用游标卡尺测出的金属丝的
直径为d（单位m），则其电阻率ρ= 。
考向2 滑动变阻器的选择
3．某同学要测量一导体的电阻约为 ，想进一步更精确测量其阻值，现有的器材及其代号和规格如下：
电流表 （量程 ，内阻约为 ）；
电流表 （量程 ，内阻约为 ）；
电压表 （量程 ，内阻约为 ；
电压表 （量程 ，内阻约为 ）；
滑动变阻器 （阻值范围为 ，允许通过的最大电流为 ）；
滑动变阻器 （阻值范围为 ，允许通过的最大电流为 ）；
直流电源E（电动势 ，内阻不计），待测电阻 ，电键S一个，导线若干。
（1）为了使实验误差较小，要求电表的指针的偏转幅度达到半偏以上，并要求测得多组数据进行分析，
则电流表应选择 ，电压表应选择 ，滑动变阻器应选择 ；（2）请将你设计的实验电路画在方框内 。
4．某实验小组在“测定金属丝的电阻率”的实验中，欲先采用伏安法测出金属丝的电阻R ，已知金属丝
x
的电阻大约为10Ω，实验室中有以下器材可供使用：
A．电压表0~3V，内阻约为5kΩ；
B．电压表0~15V，内阻约为50kΩ；
C．电流表0~0.6A，内阻约为0.5Ω；
D．电流表0~3A，内阻约为0.1Ω；
E．滑动变阻器（0~5Ω）；
F.两节干电池、开关及导线若干。
（1）要求待测金属丝两端的电压从零开始连续变化，电压表应选 ，电流表应选
（请填写器材前字母序号）；
（2）请在右侧虚线框中将电路图补充完整。
考点三 电表的改装
知识点 电表改装的方法和计算
改装成电压表 改装成电流表
内部电路
改装原理 串联大电阻分压 并联小电阻分流改装后
U＝I(R＋R) I＝I
g g g
的量程
量程扩大
n＝1＋ n＝1＋
的倍数
接入电阻
R＝(n－1)R R＝
g
的阻值
改装后的
R ＝nR R ＝
V g A
总内阻
校准电路
考向1 电流表的改装
1．图为有两个量程的电流表内部简化电路图，表头的内阻 ，满偏电流 ，已知电流表
两量程分别为 ， ，则下列说法正确的是（ ）
A．当使用A、B两个端点时，该电流表的量程为
B．当使用A、B两个端点时，该电流表的量程为
C．
D．
2．将一个表头G改装成多量程的电流表，通常有两种连接方式。如图甲所示的连接方式称作开路转换式
（其中电阻 ）。如图乙所示的连接方式称作闭路抽头式。两种连接方式在实际中均有使用，下列说
法正确的是（ ）A．开路转换式中，开关S接1时的量程大于开关S接2时的量程
B．开路转换式中，若电阻 发生变化，则开关S接1、2对应的两个量程都会发生变化
C．闭路抽头式中，抽头3对应的量程大于抽头4对应的量程
D．闭路抽头式中，若电阻 发生变化，则抽头3、4对应的两个量程都会发生变化
考向2 电压表的改装
3．一个电流表的满偏电流 ，内阻 ，现将它改装为电压表。当使用a，b两个端点时，
量程为 ，若使用a，c两个端点时的量程为 ，则 的阻值大小为（ ）
A． B． C． D．
4．将一只量程为100μA，内阻R=900Ω的灵敏电流计分别改装成量程为1mA的电流表、量程为1V的电
g
压表，电路如图所示，G为灵敏电流计，R、R 是二个定值电阻，下列判断正确的是（ ）
a b
A．选择开关置于a时，构成量程为0∼1V的电压表
B．选择开关置于b时，构成量程为0∼1mA的电流表
C．电阻R 的阻值为90Ω
a
D．电阻R 的阻值为910Ω
b（2023年江苏卷高考真题）小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池（电动
势约1.5V，内阻不计）2节；两量程电压表（量程0~3V，内阻约3kΩ；量程0~15V，内阻约15kΩ）1个；
滑动变阻器（最大阻值50Ω）1个；定值电阻（阻值50Ω）21个；开关1个及导线若干．实验电路如题1
图所示．
（1）电压表量程应选用 （选填“3V”或“15V”）．
（2）题2图为该实验的实物电路（右侧未拍全）．先将滑动变阻器的滑片置于如图所示的位置，然后用导
线将电池盒上接线柱A与滑动变阻器的接线柱 （选填“B”“C”“D”）连接，再闭合开关，开始实验．
（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某
次测量时，电压表指针位置如题3图所示，其示数为 V．根据测量数据作出电压U与被测电阻值
R的关系图线，如题4图中实线所示．
（4）在题1图所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为 ，
定值电阻的总阻值为 ，当被测电阻为R时，其两端的电压 （用E、 、 、R表示），据
此作出 理论图线如题4图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相
差较小．
（5）分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量
结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由 ．
