第 3 课时 实验十七：测量玻璃的折射率
实验十八：用双缝干涉测量光的波长
目标要求 1.掌握测量折射率的原理及方法。2.掌握由Δx＝λ测量光的波长的原理，并会测
单色光波长。3.观察单色光的双缝干涉图样，掌握测量头测量条纹间距的方法。
考点一 实验：测量玻璃的折射率
1．实验原理
如图所示，当光线AO以一定的入射角θ 穿过一块两面平行的玻璃砖时，通过插针法找出跟
1
入射光线AO对应的出射光线O′B，从而画出光从空气射入玻璃后的折射光线OO′，求出
折射角θ，再根据n＝或n＝计算出玻璃的折射率。
2
2．实验器材
木板、白纸、玻璃砖、大头针、图钉、量角器、直尺(刻度尺)、铅笔。
3．实验步骤
(1)用图钉把白纸固定在木板上。
(2)在白纸上画一条直线aa′，并取aa′上的一点O为入射点，作过O点的法线MM′。
(3)画出线段AO作为入射光线，并在AO上插上P、P 两个大头针。
1 2
(4)在白纸上放上玻璃砖，使玻璃砖的一条长边与直线 aa′对齐，并画出另一条长边的对齐
线bb′。
(5)眼睛在bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使 P 被P 挡住，然后在
1 2
眼睛这一侧插上大头针P，使P 挡住P 、 P 的像，再插上P，使P 挡住P 、 P 的像和 P 。
3 3 1 2 4 4 1 2 3
(6)移去玻璃砖，拔去大头针，由大头针 P 、P 的针孔位置确定出射光线 O′B及出射点
3 4
O′，连接O、O′得到线段OO′。
(7)用量角器测量入射角θ 和折射角θ，并查出其正弦值sin θ 和sin θ。
1 2 1 2
(8)改变入射角，重复实验。4．数据分析
(1)计算法
用量角器测量入射角θ 和折射角θ ，并查出其正弦值sin θ 和sin θ 。算出不同入射角时的
1 2 1 2
n＝，并取平均值。
(2)图像法
改变入射角θ，测出对应的折射角θ，作sin θ－sin θ 的图像，由n＝可知图像应是过原点
1 2 1 2
的直线，如图所示，其斜率为折射率。
(3)“单位圆”法
以入射点O为圆心，以一定的长度R为半径画圆，如图所示，sin θ ＝，sin θ ＝，OE＝
1 2
OE′＝R，则n＝＝。只要用刻度尺量出EH、E′H′的长度就可以求出n。
5．误差分析
本实验误差主要来源于入射光线、出射光线确定的准确性以及入射角和折射角的测量造成的
偶然误差。
6．注意事项
(1)实验时，应尽可能将大头针竖直插在纸上，且P 和P 之间、P 和P 之间、P 与O之间、
1 2 3 4 2
P 与O′之间距离要稍大一些。
3
(2)入射角θ 不宜太大(接近90°)，也不宜太小(接近0°)。
1
(3)操作时手不能触摸玻璃砖的光洁光学面，也不能把玻璃砖界面当尺子画界线。
(4)实验过程中，玻璃砖与白纸的相对位置不能改变。
(5)玻璃砖应选用宽度较大的，宜在5 cm以上，若宽度太小，则测量误差较大。
例1 某小组做测量玻璃的折射率实验，所用器材有：玻璃砖、大头针、刻度尺、圆规、
笔、白纸。
(1)下列哪些措施能够提高实验准确程度________。
A．选用两光学表面间距大的玻璃砖
B．选用两光学表面平行的玻璃砖
C．选用粗的大头针完成实验
D．插在玻璃砖同侧的两枚大头针间的距离尽量大些(2)该小组用同一套器材完成了四次实验，记录的玻璃砖界线和四个大头针扎下的针孔如图
所示，其中实验操作正确的是________。
(3)该小组选取了操作正确的实验记录，在白纸上画出光线的径迹，以入射点 O为圆心作圆，
与入射光线、折射光线分别交于A、B点，再过A、B点作法线NN′的垂线，垂足分别为
C、D点，如图甲所示，则玻璃的折射率n＝________。(用图中线段的字母表示)
(4)在用插针法测量玻璃的折射率的实验中，甲、乙两位同学在纸上画出的界面 aa′、bb′
与玻璃砖位置(图中阴影)的关系分别如图乙中①、②所示，其中甲同学用的是矩形玻璃砖，
乙同学用的是梯形玻璃砖。他们的其他操作均正确，且均以 aa′、bb′为界面画光路图。
则甲同学测得的折射率与真实值相比________(选填“偏大”“偏小”或“不变”)；乙同学
测得的折射率与真实值相比________(选填“偏大”“偏小”或“不变”)。
答案 (1)AD (2)D (3) (4)偏小 不变
解析 (1)为了使作图误差更小，应选用两光学表面间距大的玻璃砖，A正确；根据折射定
律可知，如果两个光学面不平行，不影响入射角与折射角的值，所以对折射率的测定结果不
产生影响，B错误；为了准确测量光路图，应选用较细的大头针来完成实验，若选用粗的大
头针完成实验，容易出现观察误差，从而造成测量误差，C错误；插在玻璃砖同侧的两枚大
头针之间的距离应适当大些，引起的角度误差会减小，D正确。
(2)由题图可知，选用的玻璃砖两光学表面平行，则入射光线应与出射光线平行，B、C错误；
又光线在玻璃砖中与法线的夹角应小于光线在空气中与法线的夹角，A错误，D正确。
(3)由折射定律可知n＝＝＝。
(4)如图，甲同学在测定折射率时，作出的折射光线如图中虚线所示，实线表示实际光线，可见测量的
折射角偏大，则由折射定律n＝可知，测量的折射率n比真实值偏小。用题图②测折射率时，
只要操作正确，折射率的测量值与玻璃砖形状无关，故乙同学测得的折射率与真实值相比不
变。
例2 (2024·广东河源市开学考)某实验小组欲测定一段圆柱形玻璃砖的折射率，其操作步
骤如下：
a．将白纸固定在水平桌面上，将圆柱形玻璃砖竖直放在白纸上，用铅笔准确描出玻璃砖底
面圆的轮廓。
b．将底面圆圆周平分为60等份，并标上相应的数字，如图甲所示，再将玻璃砖竖直放回图
甲中的底面圆轮廓上进行实验。
c．用激光笔发出细束激光，沿平行于圆直径OO′的方向入射，分别准确记录入射点P和
出射点Q在圆周上对应的读数N 、N 。
1 2
d．改变入射点位置，重复步骤c。
(1)根据圆周上的读数N 、N 可得，入射角i＝________，折射角γ＝________________。(以
1 2
弧度制表示)
(2)若经过多次测量，作出 sin i－sin γ 的图像如图乙所示，则玻璃砖的折射率为 n＝
______(结果保留三位有效数字)。
(3)在本实验的操作过程中，若入射光线发生了如图甲中虚线AB所示的偏离，则折射率的测
量值将____________(选填“偏大”或“偏小”)。
答案 (1)(或)
－
(2)1.50 (3)偏小
解析 (1)圆周上的刻度被平分为60等份，则每个刻度表示的弧度为＝，根据圆周上的读数
可得，入射角i＝
折射角γ＝＝－
(2)sin i－sin γ图像的斜率表示玻璃砖的折射率，则有n＝＝＝1.50(3)若入射光线发生如题图甲中虚线AB所示的偏离，则折射角的测量值偏大，折射率的测量
值偏小。
考点二 实验：用双缝干涉测量光的波长
1．实验原理
单色光通过单缝后，经双缝产生稳定的干涉图样，图样中单色光波长 λ与双缝间距d、双缝
到屏的距离l、相邻两条亮(暗)条纹间距Δx之间满足λ＝Δx。
2．实验步骤
(1)观察双缝干涉图样

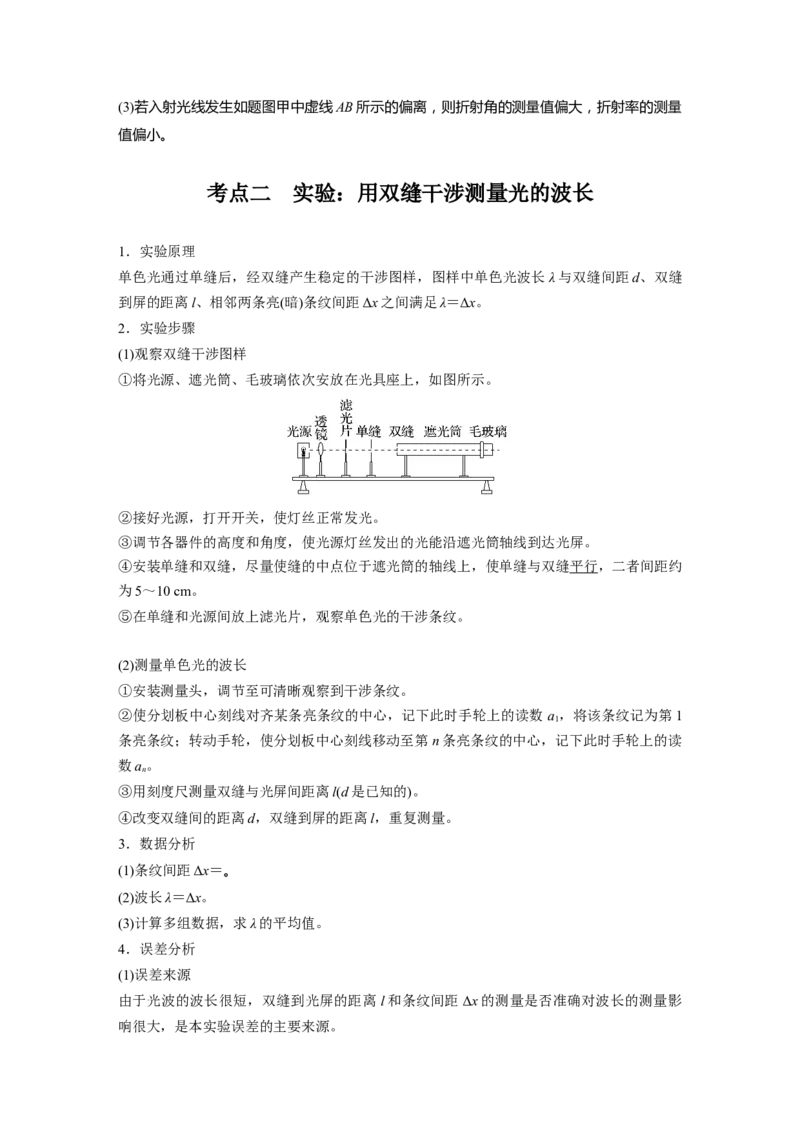

①将光源、遮光筒、毛玻璃依次安放在光具座上，如图所示。
②接好光源，打开开关，使灯丝正常发光。
③调节各器件的高度和角度，使光源灯丝发出的光能沿遮光筒轴线到达光屏。
④安装单缝和双缝，尽量使缝的中点位于遮光筒的轴线上，使单缝与双缝平行，二者间距约
为5～10 cm。
⑤在单缝和光源间放上滤光片，观察单色光的干涉条纹。
(2)测量单色光的波长
①安装测量头，调节至可清晰观察到干涉条纹。
②使分划板中心刻线对齐某条亮条纹的中心，记下此时手轮上的读数 a ，将该条纹记为第1
1
条亮条纹；转动手轮，使分划板中心刻线移动至第n条亮条纹的中心，记下此时手轮上的读
数a。
n
③用刻度尺测量双缝与光屏间距离l(d是已知的)。
④改变双缝间的距离d，双缝到屏的距离l，重复测量。
3．数据分析
(1)条纹间距Δx＝。
(2)波长λ＝Δx。
(3)计算多组数据，求λ的平均值。
4．误差分析
(1)误差来源
由于光波的波长很短，双缝到光屏的距离l和条纹间距Δx的测量是否准确对波长的测量影
响很大，是本实验误差的主要来源。(2)减小误差的方法
①l的测量：使用毫米刻度尺测量，可多测几次求平均值。
②Δx的测量：使用测量头测量，测出n条亮条纹间的距离a，则Δx＝，同样可以多测几次
求平均值，进一步减小实验误差。
5．注意事项
(1)安装时，注意使光源、透镜、滤光片、单缝、双缝的中心均在遮光筒的中心轴线上，并
使单缝、双缝平行且间距适当。
(2)光源灯丝最好为线状灯丝，并与单缝平行且靠近。
(3)调节的基本依据：照在光屏上的光很弱，主要原因是灯丝与单缝、双缝，测量头与遮光
筒不共轴；干涉条纹不清晰，一般原因是单缝与双缝不平行。

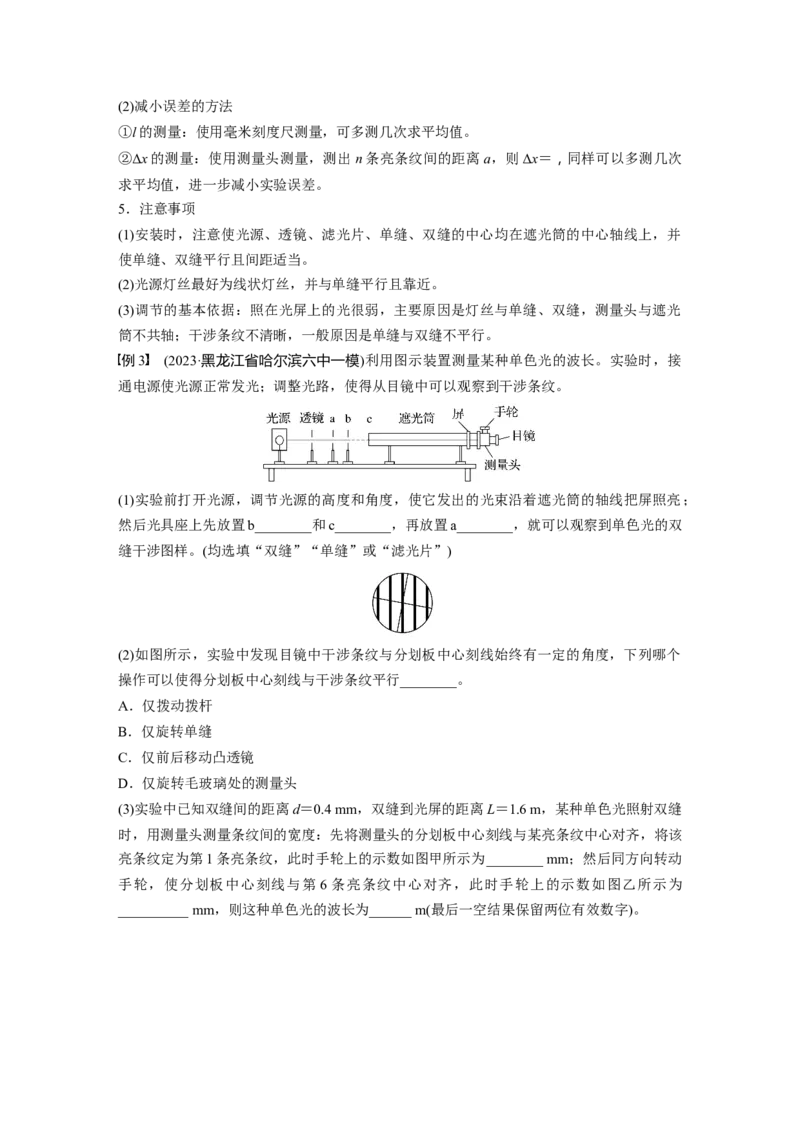

例3 (2023·黑龙江省哈尔滨六中一模)利用图示装置测量某种单色光的波长。实验时，接
通电源使光源正常发光；调整光路，使得从目镜中可以观察到干涉条纹。
(1)实验前打开光源，调节光源的高度和角度，使它发出的光束沿着遮光筒的轴线把屏照亮；
然后光具座上先放置b________和c________，再放置a________，就可以观察到单色光的双
缝干涉图样。(均选填“双缝”“单缝”或“滤光片”)
(2)如图所示，实验中发现目镜中干涉条纹与分划板中心刻线始终有一定的角度，下列哪个
操作可以使得分划板中心刻线与干涉条纹平行________。
A．仅拨动拨杆
B．仅旋转单缝
C．仅前后移动凸透镜
D．仅旋转毛玻璃处的测量头
(3)实验中已知双缝间的距离d＝0.4 mm，双缝到光屏的距离L＝1.6 m，某种单色光照射双缝
时，用测量头测量条纹间的宽度：先将测量头的分划板中心刻线与某亮条纹中心对齐，将该

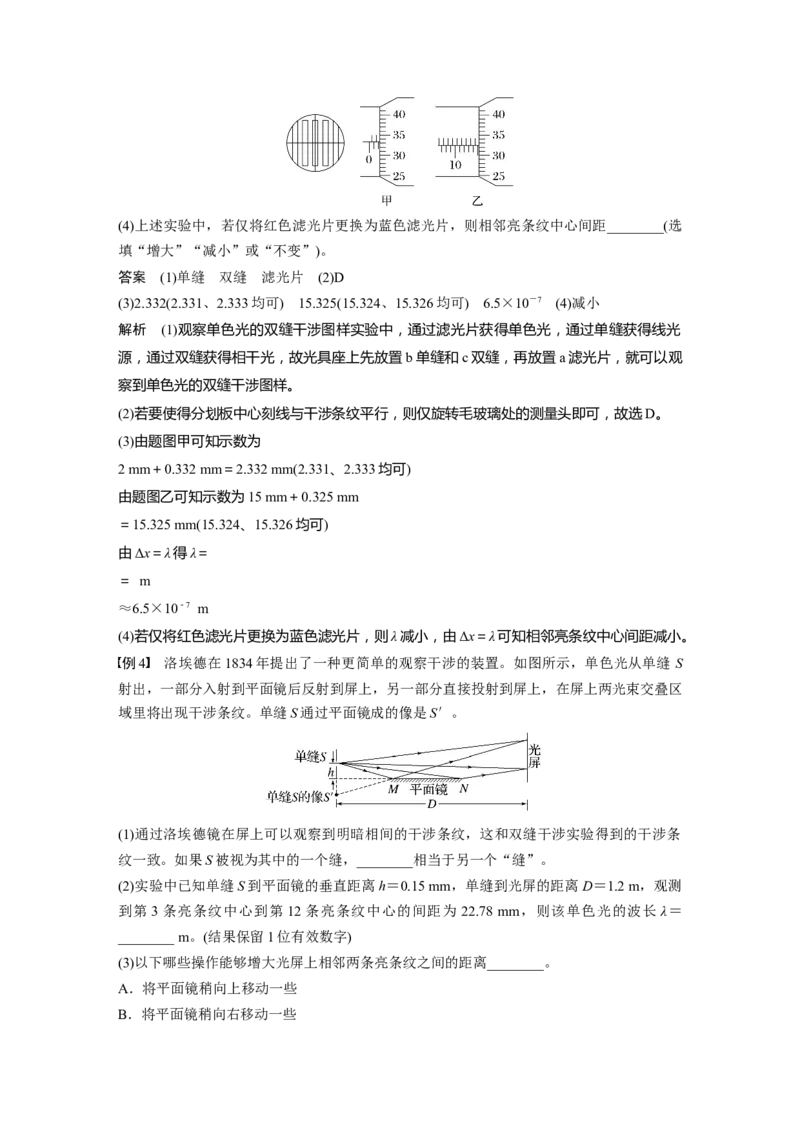

亮条纹定为第1条亮条纹，此时手轮上的示数如图甲所示为________ mm；然后同方向转动
手轮，使分划板中心刻线与第 6条亮条纹中心对齐，此时手轮上的示数如图乙所示为
__________ mm，则这种单色光的波长为______ m(最后一空结果保留两位有效数字)。(4)上述实验中，若仅将红色滤光片更换为蓝色滤光片，则相邻亮条纹中心间距________(选
填“增大”“减小”或“不变”)。
答案 (1)单缝 双缝 滤光片 (2)D
(3)2.332(2.331、2.333均可) 15.325(15.324、15.326均可) 6.5×10－7 (4)减小
解析 (1)观察单色光的双缝干涉图样实验中，通过滤光片获得单色光，通过单缝获得线光
源，通过双缝获得相干光，故光具座上先放置b单缝和c双缝，再放置a滤光片，就可以观
察到单色光的双缝干涉图样。
(2)若要使得分划板中心刻线与干涉条纹平行，则仅旋转毛玻璃处的测量头即可，故选D。
(3)由题图甲可知示数为
2 mm＋0.332 mm＝2.332 mm(2.331、2.333均可)
由题图乙可知示数为15 mm＋0.325 mm
＝15.325 mm(15.324、15.326均可)
由Δx＝λ得λ＝
＝ m
≈6.5×10－7 m
(4)若仅将红色滤光片更换为蓝色滤光片，则λ减小，由Δx＝λ可知相邻亮条纹中心间距减小。
例4 洛埃德在1834年提出了一种更简单的观察干涉的装置。如图所示，单色光从单缝 S
射出，一部分入射到平面镜后反射到屏上，另一部分直接投射到屏上，在屏上两光束交叠区
域里将出现干涉条纹。单缝S通过平面镜成的像是S′。
(1)通过洛埃德镜在屏上可以观察到明暗相间的干涉条纹，这和双缝干涉实验得到的干涉条
纹一致。如果S被视为其中的一个缝，________相当于另一个“缝”。
(2)实验中已知单缝S到平面镜的垂直距离h＝0.15 mm，单缝到光屏的距离D＝1.2 m，观测
到第3条亮条纹中心到第 12条亮条纹中心的间距为 22.78 mm，则该单色光的波长 λ＝
________ m。(结果保留1位有效数字)
(3)以下哪些操作能够增大光屏上相邻两条亮条纹之间的距离________。
A．将平面镜稍向上移动一些
B．将平面镜稍向右移动一些C．将光屏稍向右移动一些
D．将光源由红色光改为绿色光
答案 (1)S′ (2)6×10－7 (3)AC
解析 (1)如果S被视为其中的一个缝，S′相当于另一个“缝”。
(2)第3条亮条纹中心到第12条亮条纹中心的间距为22.78 mm，则相邻亮条纹间距为Δx＝
m≈2.53×10－3 m，等效双缝间的距离为d＝2h＝0.30 mm＝3.0×10－4 m，根据双缝干涉条
纹间距公式Δx＝λ，有λ＝Δx＝ m≈6×10－7 m。
(3)根据双缝干涉条纹间距公式Δx＝λ可知，仅增大D、仅减小d或仅增大波长λ都能够增大
光屏上相邻两条亮条纹之间的距离，所以A、C正确。
课时精练

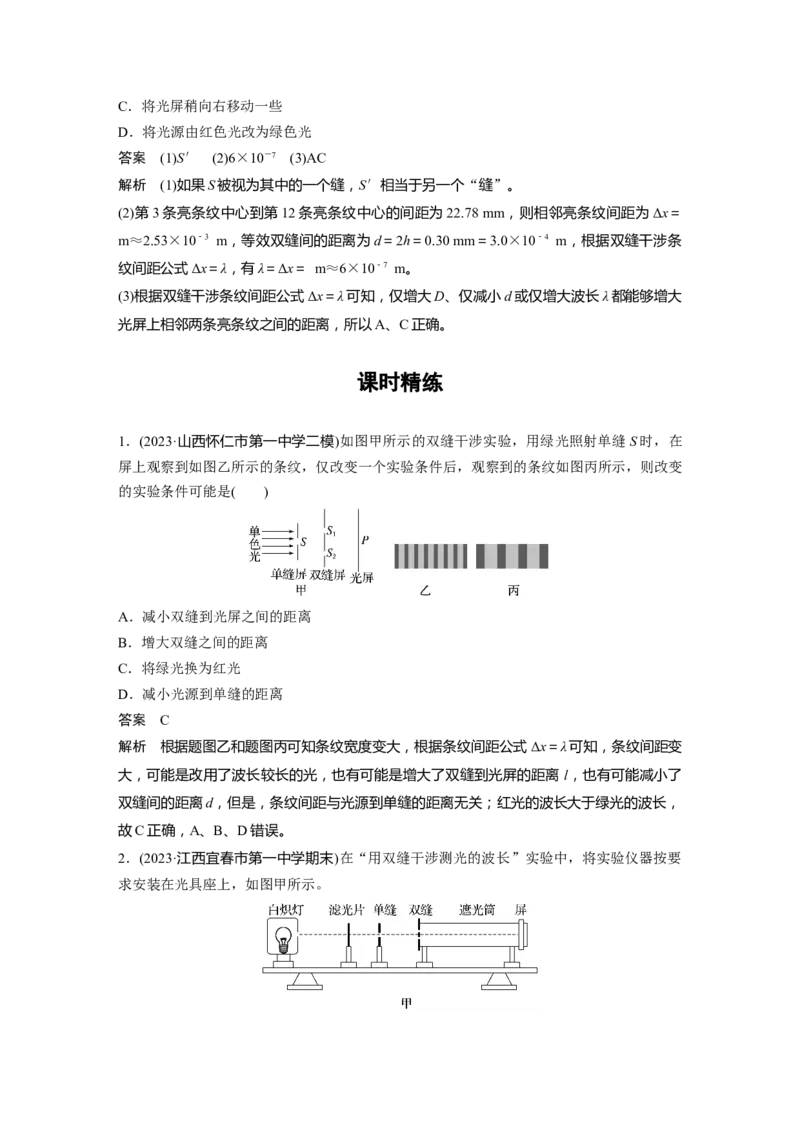

1．(2023·山西怀仁市第一中学二模)如图甲所示的双缝干涉实验，用绿光照射单缝S时，在
屏上观察到如图乙所示的条纹，仅改变一个实验条件后，观察到的条纹如图丙所示，则改变
的实验条件可能是( )
A．减小双缝到光屏之间的距离
B．增大双缝之间的距离
C．将绿光换为红光
D．减小光源到单缝的距离
答案 C
解析 根据题图乙和题图丙可知条纹宽度变大，根据条纹间距公式Δx＝λ可知，条纹间距变
大，可能是改用了波长较长的光，也有可能是增大了双缝到光屏的距离 l，也有可能减小了
双缝间的距离d，但是，条纹间距与光源到单缝的距离无关；红光的波长大于绿光的波长，
故C正确，A、B、D错误。
2．(2023·江西宜春市第一中学期末)在“用双缝干涉测光的波长”实验中，将实验仪器按要
求安装在光具座上，如图甲所示。(1)关于该实验，下列说法正确的是________；
A．单缝及双缝必须平行放置
B．干涉条纹与双缝垂直
C．干涉条纹疏密程度与单缝宽度有关
D．若用绿色滤光片替换红色滤光片，干涉条纹间距会变小

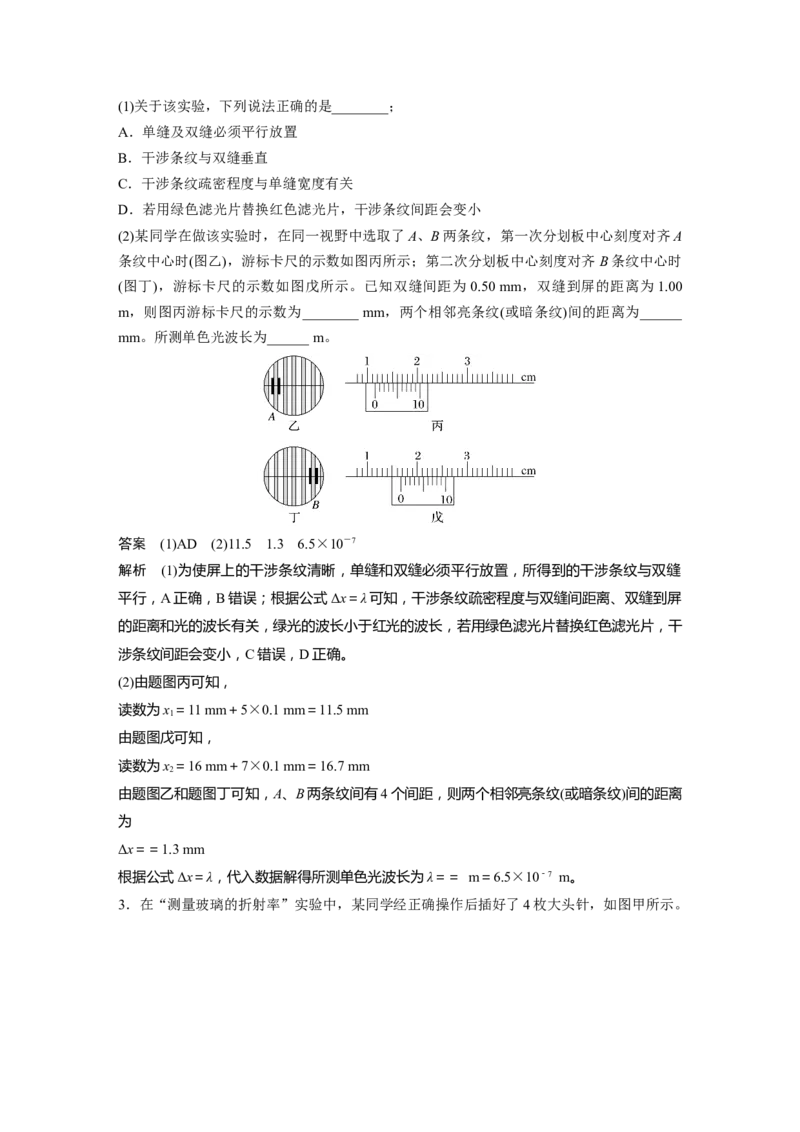

(2)某同学在做该实验时，在同一视野中选取了A、B两条纹，第一次分划板中心刻度对齐A
条纹中心时(图乙)，游标卡尺的示数如图丙所示；第二次分划板中心刻度对齐 B条纹中心时
(图丁)，游标卡尺的示数如图戊所示。已知双缝间距为 0.50 mm，双缝到屏的距离为1.00
m，则图丙游标卡尺的示数为________ mm，两个相邻亮条纹(或暗条纹)间的距离为______
mm。所测单色光波长为______ m。
答案 (1)AD (2)11.5 1.3 6.5×10－7
解析 (1)为使屏上的干涉条纹清晰，单缝和双缝必须平行放置，所得到的干涉条纹与双缝
平行，A正确，B错误；根据公式Δx＝λ可知，干涉条纹疏密程度与双缝间距离、双缝到屏
的距离和光的波长有关，绿光的波长小于红光的波长，若用绿色滤光片替换红色滤光片，干
涉条纹间距会变小，C错误，D正确。
(2)由题图丙可知，
读数为x＝11 mm＋5×0.1 mm＝11.5 mm
1
由题图戊可知，
读数为x＝16 mm＋7×0.1 mm＝16.7 mm
2
由题图乙和题图丁可知，A、B两条纹间有4个间距，则两个相邻亮条纹(或暗条纹)间的距离
为
Δx＝＝1.3 mm
根据公式Δx＝λ，代入数据解得所测单色光波长为λ＝＝ m＝6.5×10－7 m。
3．在“测量玻璃的折射率”实验中，某同学经正确操作后插好了4枚大头针，如图甲所示。(1)下列说法正确的是________；
A．入射角越大，误差越小
B．在白纸上放好玻璃砖后，用铅笔贴着光学面画出界面
C．实验时既可用量角器，也可用圆规和直尺等工具进行测量
D．判断像与大头针是否在同一直线时，应观察大头针的头部
(2)请在图乙中画出完整的光路图；
(3)对你画出的光路图进行测量和计算，求得该玻璃砖的折射率 n＝_____(保留三位有效数
字)；
(4)为了观测光在玻璃砖不同表面的折射现象，某同学做了两次实验，经正确操作后插好了 8
枚大头针，如图丙所示。图丙中P 和P 是同一入射光线上的2枚大头针，其对应出射光线
1 2
上的2枚大头针是P 和________(选填“A”或“B”)。
3
答案 (1)C (2)见解析图 (3)1.57 (4)A
解析 (1)入射角尽量大些，折射角也会大些，折射现象较明显，角度测量的相对误差会减
小，但要注意并不是入射角越大越好，应适度，故 A错误；为了防止弄脏玻璃砖，不能用
铅笔贴着光学面画出界面，故B错误；实验中需要测角度时可用量角器，也可通过单位圆
法用圆规和直尺等工具进行线段的测量，故C正确；判断像与针是否在同一直线时，应观
察大头针的整个部分，不能只观察其头部，故D错误。
(2)光路图如图所示

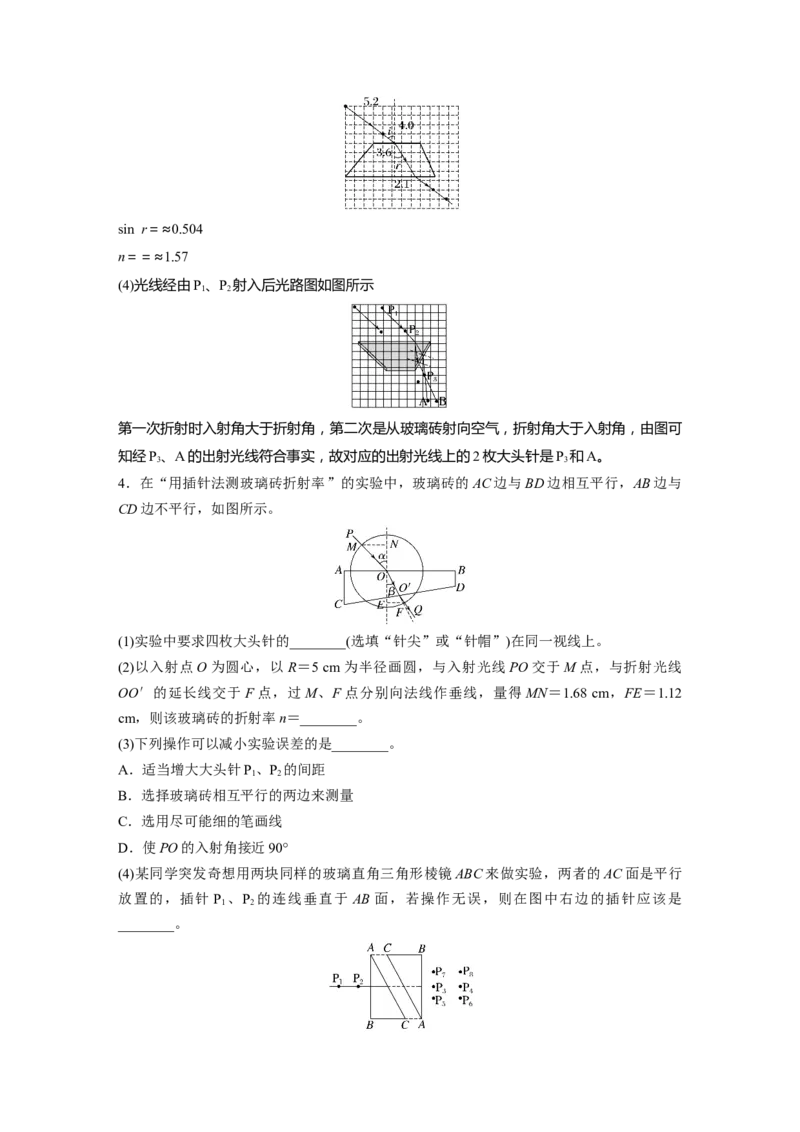

(3)如图所示，取小方格的边长为单位长度，
则sin i＝≈0.793sin r＝≈0.504
n＝＝≈1.57
(4)光线经由P、P 射入后光路图如图所示
1 2
第一次折射时入射角大于折射角，第二次是从玻璃砖射向空气，折射角大于入射角，由图可
知经P、A的出射光线符合事实，故对应的出射光线上的2枚大头针是P 和A。
3 3
4．在“用插针法测玻璃砖折射率”的实验中，玻璃砖的AC边与BD边相互平行，AB边与
CD边不平行，如图所示。
(1)实验中要求四枚大头针的________(选填“针尖”或“针帽”)在同一视线上。
(2)以入射点O为圆心，以R＝5 cm为半径画圆，与入射光线PO交于M点，与折射光线
OO′的延长线交于F点，过M、F点分别向法线作垂线，量得 MN＝1.68 cm，FE＝1.12
cm，则该玻璃砖的折射率n＝________。
(3)下列操作可以减小实验误差的是________。
A．适当增大大头针P、P 的间距
1 2
B．选择玻璃砖相互平行的两边来测量
C．选用尽可能细的笔画线
D．使PO的入射角接近90°
(4)某同学突发奇想用两块同样的玻璃直角三角形棱镜ABC来做实验，两者的AC面是平行
放置的，插针 P 、P 的连线垂直于 AB 面，若操作无误，则在图中右边的插针应该是
1 2
________。A．P、P B．P、P C．P、P D．P、P
3 6 3 8 5 6 7 8
答案 (1)针尖 (2)1.5 (3)AC (4)C
解析 (1)实验中要求四枚大头针的针尖在同一视线上，而不是针帽；
(2)由题图可知sin α＝，sin β＝
则折射率n＝＝＝1.5；
(3)大头针P 和P 、P 和P 之间的距离适当大些时，由距离误差引起的角度误差会减小，角
1 2 3 4
度的测量误差会小些，故A正确；用插针法测定折射率时，玻璃砖上下表面不一定要平行，
故B错误；为了准确作出入射光线和折射光线，应选用尽可能细的笔画线，故 C正确；为
了减小测量的相对误差，选择的入射角尽量大些，效果会更好，但不是接近90°，故D错误；
(4)画出光路图如图所示
根据光路图可知，经过P、P 的光线经左侧玻璃砖折射后向下偏折，然后射入右侧玻璃砖后
1 2
平行射出，则图中右边的插针应是P、P，故选C。
5 6

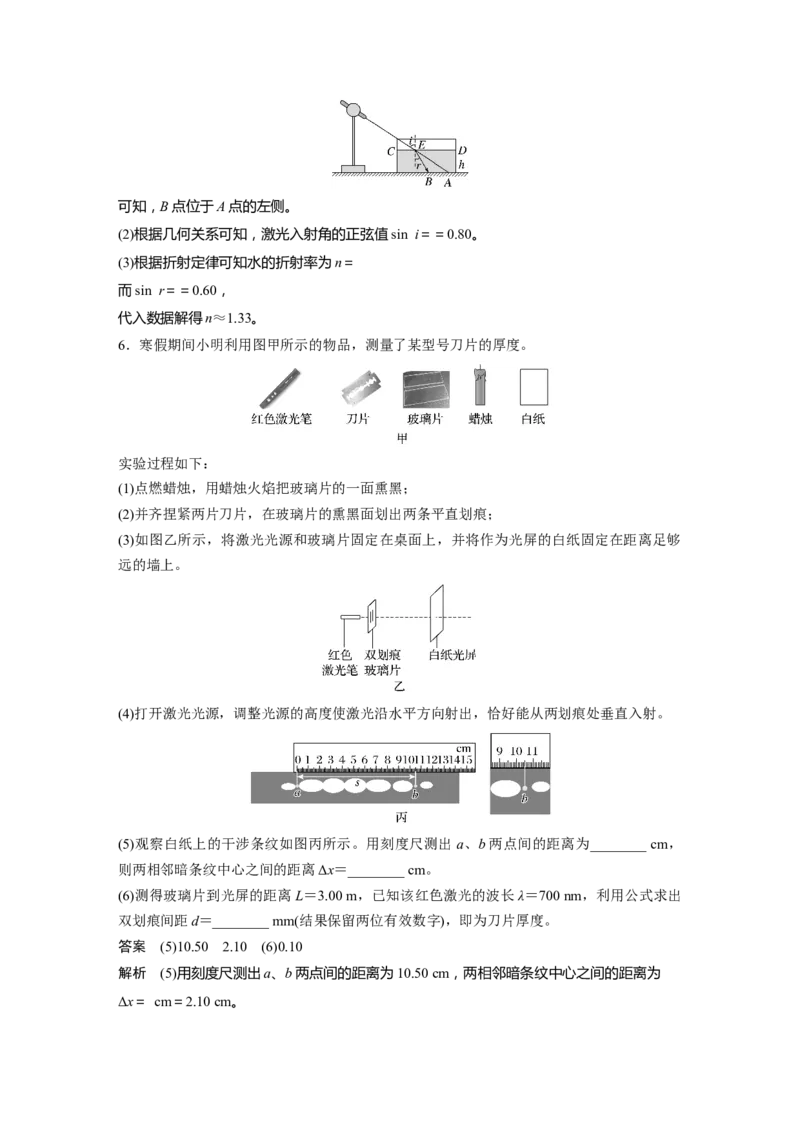

5．(2024·广东广州市执信中学开学考)某同学利用可伸缩万向支架、激光笔和长方体透明水
槽测量水的折射率，如图所示，激光笔固定在万向支架上，调节高度和角度，使激光平行于
水槽正立面(如图中所示的横截面)，从水槽的左上角射入，用记号笔在水槽正立面记下激光
在水槽底部的光点A。往水槽内缓慢注入清水，用记号笔在水槽正立面记下激光在水槽底部
光点B(图中未画出)和水面CD的位置，在水槽正立面用记号笔画直线，连接水槽左上角和
A点，相交CD于E点，用刻度尺分别测量 EA的长度L ＝20.0 cm，EB的长度L ＝15.0
1 2
cm，水面CD距水槽底部高度h＝12.0 cm。由此可得：
(1)B点处于A点的__________侧(选填“左”或“右”)。
(2)激光入射角的正弦值sin i＝__________(结果保留两位有效数字)。
(3)水的折射率n＝__________(结果保留三位有效数字)。
答案 (1)左 (2)0.80 (3)1.33
解析 (1)由于激光在水面发生折射，而光从光疏介质射入光密介质时，入射角大于折射角，
作出光路图如图所示可知，B点位于A点的左侧。
(2)根据几何关系可知，激光入射角的正弦值sin i＝＝0.80。
(3)根据折射定律可知水的折射率为n＝
而sin r＝＝0.60，
代入数据解得n≈1.33。
6．寒假期间小明利用图甲所示的物品，测量了某型号刀片的厚度。
实验过程如下：
(1)点燃蜡烛，用蜡烛火焰把玻璃片的一面熏黑；
(2)并齐捏紧两片刀片，在玻璃片的熏黑面划出两条平直划痕；
(3)如图乙所示，将激光光源和玻璃片固定在桌面上，并将作为光屏的白纸固定在距离足够
远的墙上。
(4)打开激光光源，调整光源的高度使激光沿水平方向射出，恰好能从两划痕处垂直入射。
(5)观察白纸上的干涉条纹如图丙所示。用刻度尺测出 a、b两点间的距离为________ cm，
则两相邻暗条纹中心之间的距离Δx＝________ cm。
(6)测得玻璃片到光屏的距离L＝3.00 m，已知该红色激光的波长λ＝700 nm，利用公式求出
双划痕间距d＝________ mm(结果保留两位有效数字)，即为刀片厚度。
答案 (5)10.50 2.10 (6)0.10
解析 (5)用刻度尺测出a、b两点间的距离为10.50 cm，两相邻暗条纹中心之间的距离为
Δx＝ cm＝2.10 cm。(6)由Δx＝λ，解得双划痕间距为d＝0.10 mm。
