2.2 传输系统及核心网测试

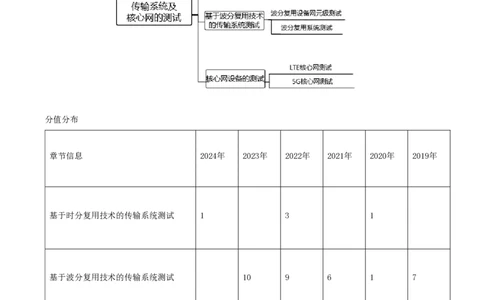

思维导图
分值分布
章节信息 2024年 2023年 2022年 2021年 2020年 2019年
基于时分复用技术的传输系统测试 1 3 1
基于波分复用技术的传输系统测试 10 9 6 1 7
核心网设备的测试 1
2.2.1 基于时分复用技术的传输系统测试
1、SDH设备主要测试项目
主要测试项目 测试项目 测试仪表PDH接口测试 输入抖动容限及频偏、输出抖动、映射抖动和结合抖动
平均发送光功率 光功率计、图案发生器（非必须）
发送信号波形（眼图） 通信信号分析仪（高速示波器）
SDH光接口
光接收机灵敏度和最小过载光 有SDH传输分析仪（包括图案发生器、误码检测
测试
功率 仪）、可变衰耗器及光功率计
抖动测试 SDH传输分析仪（含抖动模块）
✓

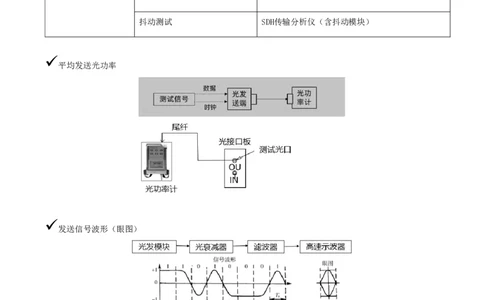

平均发送光功率
✓
发送信号波形（眼图）
✓
光接收机灵敏度和最小过载光功率✓

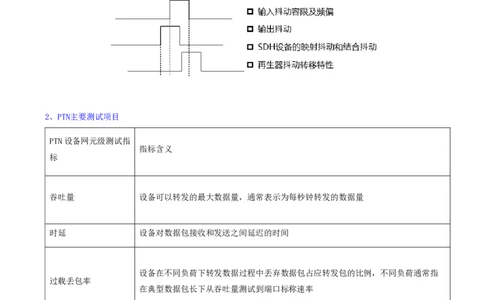

抖动测试
2、PTN主要测试项目
PTN设备网元级测试指
指标含义
标
吞吐量 设备可以转发的最大数据量，通常表示为每秒钟转发的数据量
时延 设备对数据包接收和发送之间延迟的时间
设备在不同负荷下转发数据过程中丢弃数据包占应转发包的比例，不同负荷通常指
过载丢包率
在典型数据包长下从吞吐量测试到端口标称速率
端口工作在最大速率时，在不发生报文丢失前提下，被测设备可以接收的最大报文
背靠背

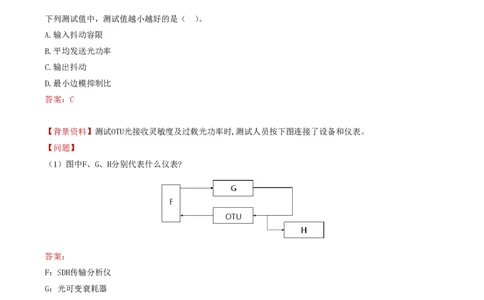

序列的长度，反映设备对于突发报文的容纳能力下列测试值中，测试值越小越好的是（ ）。
A.输入抖动容限
B.平均发送光功率
C.输出抖动
D.最小边模抑制比
答案：C
【背景资料】测试OTU光接收灵敏度及过载光功率时,测试人员按下图连接了设备和仪表。
【问题】
（1）图中F、G、H分别代表什么仪表?
答案：
F：SDH传输分析仪
G：光可变衰耗器
H：光功率计
反映PTN设备突发流量指标包括（ ）。
A.延迟
B.背靠背
C.过载丢包率
D.吞吐量
答案：B3、时分复用传输系统（系统级）性能测试
*
光线路接收光功率
*
系统输出抖动测试
*
系统误码测试
*
以太网链路测试
*
ATM链路测试
*
系统保护倒换测试
*
设备冗余保护功能验证
*
交叉连接设备功能验证
*
网管功能验证
*
光线路接收光功率
*
系统输出抖动测试
*
系统误码测试*
以太网链路测试
【背景资料】某工程公司通过投标承担了一项城域波分复用（WDM）传输系统设备安装工程，包含 3 个终端站
（OTM）、8 个光放站（OA）设备安装与调测。系统测试阶段，测试队从信号分析仪、光谱仪、传输分析仪中，
选择了合适仪表，用环回法进行了系统误码测试，被测系统示意如图4-2所示。
【问题】
（1）依据图 4-2 画出完整的系统误码测试连接图。
答案：
2.2.2 基于波分复用技术的传输系统测试
1、波分复用设备网元级测试2、波长转换器OTU测试
中心频率及偏离最小边模抑制比/最大-20dB带宽
✓
最小边模抑制比/最大-20dB带宽
