环球网校一级建造师《公路工程管理与实务》新考纲精讲
3.5桥梁上部结构施工
【知识点清单】
✎梁式桥施工
✎拱桥施工
✎斜拉桥施工
✎悬索桥施工
✎桥梁施工监控
【知识点】梁式桥施工
一、装配式梁、板桥施工
（一）装配式梁、板预制安装
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

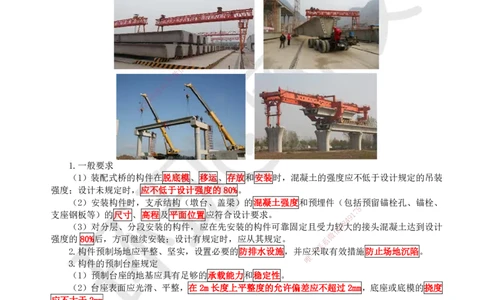

1.一般要求
（1）装配式桥的构件在脱底模、移运、存放和安装时，混凝土的强度应不低于设计规定的吊装
强度；设计未规定时，应不低于设计强度的80%。
（2）安装构件时，支承结构（墩台、盖梁）的混凝土强度和预埋件（包括预留锚栓孔、锚栓、
8
7
支座钢板等）的尺寸、高程及平面位置应符合设计要求。 1
9
4
8
（3）对分层、分段安装的构件，应在先安装的构件可靠固定且受力信较3大的接头混凝土达到设计
微
强度的 80%后，方可继续安装；设计有规定时，应从其规定。 系
联
2.构件预制场地应平整、坚实，设置必要的防排水设施，并应一采取有效措施防止场地沉陷。
唯
3.构件的预制台座规定
（1）预制台座的地基应具有足够的承载能力和稳定性。
（2）台座表面应光滑、平整，在2m长度上平整度的允许偏差应不超过2mm，底座或底模的挠度
应不大于2mm。
（3）对预应力混凝土梁、板，应根据设计提供的理论拱度值，结合施工的实际情况，正确预计
梁体拱度的变化情况。在预制台座上按梁、板构件跨度设置相应的预拱度。
当预计后张预应力混凝土梁的上拱度值较大，会对桥面铺装的施工产生不利影响，宜在预制台座
上设置反拱。
扫码关注更多内容
第 1 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
4.各种构件混凝土的浇筑规定
（1）腹板底部为扩大断面的T形梁和I形梁时，应先浇筑扩大部分并振实后，再浇筑其上部腹
板。
8
7
1
9
4
8
3
信

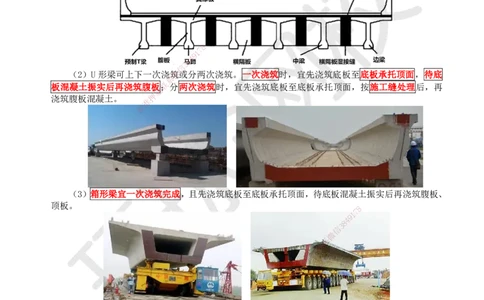

（2）U形梁可上下一次浇微筑或分两次浇筑。一次浇筑时，宜先浇筑底板至底板承托顶面，待底
系
板混凝土振实后再浇筑腹板联；分两次浇筑时，宜先浇筑底板至底板承托顶面，按施工缝处理后，再
题
押
浇筑腹板混凝土。
准
精
（3）箱形梁宜一次浇筑完成，且先浇筑 底板至底板承托顶面，待底板混凝土振实后再浇筑腹板、
顶板。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（4）中小跨径的空心板浇筑混凝土时，对芯模应有防止上浮和偏位的可靠措施。
扫码关注更多内容
第 2 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
5.构件的场内移运规定
（1）后张预应力混凝土梁、板，在施加预应力后可将其从预制台座吊移至场内的存放台座再进
行孔道压浆，但必须满足下列要求：
①从预制台座上移出梁、板仅限一次，不得在孔道压浆前多次倒运。
②吊移的范围必须限制在预制场内的存放区域，不得移往他处。
③吊移过程中不得对梁、板产生任何冲击和碰撞。
④不得将构件安装就位后再进行预应力孔道压浆。
（2）后张预应力混凝土梁、板在7 8预制台座上进行孔道压浆后再移运的，移运时其压浆浆体强度
1
9
4
应不低于设计强度的 80%。 8
3
信

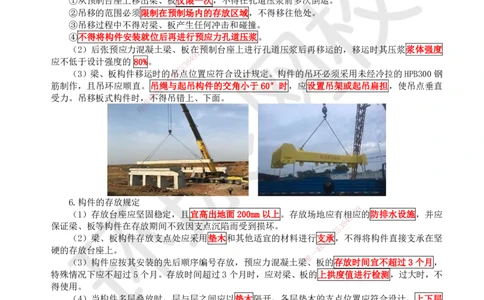

（3）梁、板构件移运时的微吊点位置应符合设计规定。构件的吊环必须采用未经冷拉的HPB300钢
系
筋制作，且吊环应顺直。吊联绳与起吊构件的交角小于60°时，应设置吊架或起吊扁担，使吊点垂直
题
受力。吊移板式构件时，押不得吊错上、下面。
准
精
6.构件的存放规定
8
（1）存放台座应坚固稳定，且宜高出地面2 00mm以上。存放场地应有相1 7应的防排水设施，并应
9
8
4
保证梁、板等构件在存放期间不致因支点沉陷而受到 损坏。
信
3
微
（2）梁、板构件存放支点处应采用垫木和其他适宜的材料进行支承，不得将构件直接支承在坚
系
硬的存放台座上。 一
联
唯
（3）构件应按其安装的先后顺序编号存放，预应力混凝 土梁 、板的存放时间宜不超过3个月，
特殊情况下应不超过5个月。存放时间超过3个月时，应对梁、板的上拱度值进行检测，过大时，不
得使用。
（4）当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的支点位置应符合设计，上下层
垫木应在同一条竖直线上；大型构件以2层为宜，应不超过3层，小型构件宜为6～10层。
7.简支梁、板的安装
扫码关注更多内容
第 3 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（1）安装前应对墩台的施工质量进行检验，并应对支座或临时支座的平面位置和高程进行复测，
合格后方可进行梁、板等构件的安装。
（2）采用架桥机进行安装作业时，其抗倾覆稳定系数应不小于1.3；架桥机过孔时，应将起重
小车置于对稳定最有利的位置，且抗倾覆稳定系数应不小于1.5。

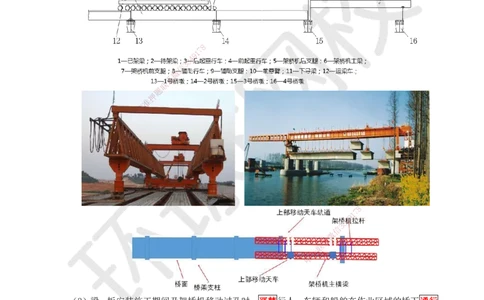

双导梁架桥机施工工艺流程主要包括：①梁体预制及运输、铺设轨道→②架桥机及导梁拼装→③
试吊→④架桥机前移至安装跨→⑤支顶前支架→⑥运梁、喂梁→⑦吊梁、纵移到位→⑧降梁、横移
到位→⑨安放支座、落梁→⑩重复第⑤～⑨步，架设下一片梁→ 铰缝施工，完成整跨安装→ 架
桥机前移至下一跨，直至完成整桥安装。
⑪ ⑫
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（3）梁、板安装施工期间及架桥机移动过孔时，严禁行人、车辆和船舶在作业区域的桥下通行。
（4）安装在同一孔跨的梁、板，其预制施工的龄期差宜不超过10d。梁、板之间的横向湿接缝，
应在一孔梁、板全部安装完成后方可进行施工。
扫码关注更多内容
第 4 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8.先简支后连续的梁
（1）当设置临时支座进行支承时，对一片梁中的各临时支座，其顶面的相对高差应不大于2mm。
（2）对湿接头处的梁端，应按施工缝的要求进行凿毛处理。永久支座应在设置湿接头底模之前
安装。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联梁中的全部湿接头应尽快浇
筑完成。湿接头混凝土的 养护时间应不少于14d。
（4）湿接头按设计要求施 加预应力、孔道压浆且浆体达到规定强度后，应立即拆除临时支座。
同一片梁的临时支座应同时拆除。
8
1
7
9
8
4
信
3
微
系
（二）箱梁整孔预制安装 联
一
1.箱梁的预制宜采用定型钢模板，模板应具有足够的强 度和唯刚度，并应能满足多次重复使用不
变形的要求。
（1）钢模板在加工制作时，模板的全长和跨度应考虑箱梁反拱度的影响及预留压缩量。附着式
振捣器的支座应交错布置。
（2）对外侧模和端模的拆除期限，尚应满足箱梁混凝土的表层温度与环境温度之差不大于15℃
的要求；当气温急剧变化时，不宜进行拆模作业。
2.箱梁混凝土宜一次连续浇筑完成，且宜采取水平分层、斜向推进的方式浇筑，水平分层的厚
度不得大于300mm，各层间混凝土的间隔浇筑时间不应超过其初凝时间。
扫码关注更多内容
第 5 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
梁体腹板下部的底板混凝土宜采用设于底模处的附着式振捣器振动；腹板混凝土宜采用插入式
振捣器及附着式振捣器辅助振捣；对钢筋和预应力管道密布区域的混凝土，应提前按一定间距设置混
凝土溜槽和插入式振捣器辅助导向等装置，保证该区域的混凝土能振捣密实。
3.当采取自然养护时，对暴露于大气环境中的混凝土表面应采用适宜的材料进行覆盖，并洒水养
护；拆模后尚未达到养护时间的梁体混凝土表面，宜采用喷淋方式或采用养护剂喷洒养护。当环境相
对湿度小于60％时，自然养护的时间不宜少于28d；相对湿度大于或等于60％时，不宜少于14d。
4.梁体混凝土的抗压强度达到设计强度的1/3以上、弹性模量不低于设计值的50%时，可对部分
预应力钢束进行初张拉，但其张拉应力不应超过设计张拉控制应力的1/3，且初张拉的预应力钢束编
号及张拉应力应符合设计规定。对箱梁预应力钢束的终张拉，应在其混凝土抗压强度达到设计强度的
80%、弹性模量不小于设计值的80%后进行。
5.封端应采用无收缩混凝土，并应严格控制梁体长度。
6.在墩顶设置的临时支座，4个临时支座的顶面相对高差不得超过4mm。
7.宜先将一联箱梁采用型钢在纵向予以临时固结，且宜在一天中气温最低且温度场均匀稳定的时
段浇筑湿接头混凝土。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
【例题·单选】预应力混凝土 梁的封端施工，混凝土强度应符合设计规定，并应严格控制梁体（ ）。
A.高度
B.长度
C.宽度
D.体积
【答案】B
8
【解析】封端应采用无收缩混凝土，其强度 应符合设计规定，并应严格9控1
7
制梁体长度。
8
4
二、支架现浇施工 信 3
微
支架现浇梁单个施工单元施工工艺流程主要包括： 地基处理→支系架搭设→模板系统安装→支架
联
加载预压→钢筋、预应力筋安装→内模安装→混凝土浇筑→混凝土一养护→预应力张拉→预应力孔道压
唯
浆→落架、模板支架拆除。
1.地基
地基处理形式有：换填压实、混凝土条形基础、桩基础加混凝土横梁等。
支架位于水中，宜采用桩基。
满布支架的地基表面应平整，并应有防排水措施。
位于坡地上时，宜将地基的坡面挖成台阶。
在软弱地基上，应处理。
扫码关注更多内容
第 6 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
2.梁式桥跨越需要维持正常通行（7 8航）的道路（水域）时，对其现浇支架应采取防碰撞的安全措
1
9
施，设置必要的交通导流标志，保8证4施工安全和交通安全。
3
信
3.梁式桥现浇施工时，梁体微混凝土在顺桥向宜从低处向高处浇筑，在横桥向宜对称浇筑。
系
联
题
押
准
精
【例题·案例节选】【2020】
【背景资料】
某桥上部为3×25m预应力钢筋混凝土连 续箱梁，下部为圆柱式墩，桩基础。桥面宽度为8.5m，桥
面纵坡3.5%，双向横坡1.5%，桥梁高度24m。 地 基土层从上到下依次为杂填土
1
7 8、砂岩。
9
施工过程中发生了如下事件： 8 4
信
3
…… 微
系
事件二：项目经理部按照专项施工方案完成地基处理、 支架搭设联、模板、钢筋和预应力管道安装，
一
经监理工程师现场对模板、钢筋和预应力管道检查验收后， 浇筑箱唯梁底板和腹板混凝土。
事件三：箱梁混凝土分两次浇筑，第一次浇筑底板和腹板， 第二次浇筑顶板。第一次浇筑混凝土
时，纵向由高处向低处浇筑，横向对称浇筑，气温最高达32℃，经过30小时完成混凝土浇筑。待第
一次浇筑混凝土完成，开始洒水养护时发现，先浇筑部分混凝土顶面出现裂缝。
事件四：本桥箱梁为C40混凝土，低松弛钢绞线，夹片式锚具。施工单位在张拉压浆过程中采取
了如下做法：
①预应力张拉程序为：0→σcom（持荷5min锚固）；
②在水泥浆中加入铝粉膨胀剂；
③压浆自高处向低处进行。
【问题】
1.事件二中，浇筑混凝土之前遗漏了哪些验收程序和工序？
2.说明事件三中混凝土产生裂缝的主要原因。
3.逐条判断事件四中施工单位的做法是否正确？若不正确写出正确做法。
【参考答案】
1.遗漏的验收程序和工序：
（1）地基处理后应组织验收，确保地基承载力满足设计要求。
扫码关注更多内容
第 7 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（2）支架拼装完后应进行验收。
（3）支架搭设后应进行预压。
2.混凝土产生裂缝的主要原因：
（1）浇筑顺序错误，梁体混凝土在顺桥向（纵向）宜从低处向高处分层浇筑。
（2）浇筑时间选择错误，“气温最高达 32℃”，宜在一天中气温最低且温度场均匀稳定的时段
浇筑。
（3）浇筑时间过长。应在下层混凝土初凝或能重塑前浇筑完成上层混凝土。上下层同时浇筑时，
上层与下层前后浇筑距离应保持1.5m以上。
3.①不正确，应为0→初应力→σcon（持荷5min锚固）。
②不正确，膨胀剂宜采用钙矾石系或复合型膨胀剂，不得采用以铝粉为膨胀源的膨胀剂或总碱量
0.75%以上的高碱膨胀剂。
③不正确，应由低处向高处压浆。
三、移动模架逐孔现浇施工
桥墩较高、总桥跨较长或桥下净空受到约束时，可以采用非落地支承的移动模架逐孔现浇施工，
称为移动模架法。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
适用：20～70m跨径、梁体断面形式基本相同的多跨简支和连续梁的就地浇筑。
连续施工时每孔仅在 （0.2～0.25）L 附近处（L为跨长）设一道横向工作缝，浇完一孔后，将移
动模架前移到下孔位置，如此 重复推进和连续施工。
组成：由主梁导梁系统、吊架 支撑系统、模板系统、移位调整系统、液压电气系统及辅助设施等
部分组成。
整套移动模架的拼装分为支承托架 （牛腿）拼装、钢主梁（导梁）拼装、横梁拼装、模板系统
及其他附属部件拼装四大部分。
8
1
7
9
8
4
信
3
微
系
联
一
唯
按导梁的形式分为前一跨式导梁、前半跨式导梁、前后结合导梁。
按与箱梁的位置和过孔方式分为上行式（上承式）、下行式（下承式）两种形式。
扫码关注更多内容
第 8 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
项目 上行式 下行式
一般通过支腿支撑，后端支撑在已
承重支撑方式 一般通过墩旁托架支撑，两端均支撑在桥墩上
成梁上，前端支撑在前方墩上
模板支承方式 通过吊杆吊挂在主梁上 通过千斤顶直接或间接支撑在主梁上
模板开合方式 旋转张开或横向滑移 横向滑移
过孔方式 借助下导梁滑移或立柱迈步 借助墩旁托架滑移
施工时主梁支承安全可靠，但整机 施工时主梁支承的可靠性受摩擦力及锚固力
施工安全性
重心较高 的影响较大，但整机重心较低
主梁下可设起重设备、雨篷，作业 主梁下不宜设置起重设备、雨篷，墩旁托架倒
施工方便性
空间相对封闭，过孔速7 8度快 装相对复杂，过孔速度慢
1
9
4
使用不受墩的高度8限制，可方便地
3
信 使用受墩的高度限制，墩高矮于4m时不宜采
施工适应性 完成首末跨箱梁微施工，但不易在桥
系 用，首末跨箱梁施工需要临时支墩
中部拼装 联
题
制梁周期 押 长 短
准
制造费用 精用钢量大，自重大 用钢量少，自重小
1.主要工序：支腿或牛腿托架安装→主梁安装→导梁安装→模板系统与液压电气系统及其他附属
设施安装→加载试验→支座 安装→预拱度设置与模板调整→绑扎底板及腹板钢筋→预应力系统安装
→内模就位→顶板钢筋绑扎（预 应力系统安装）→箱梁混凝土浇筑→内模脱模→施加预应力和管道压
浆及落模拆底模及滑模纵移。
2.移动模架施工要点
（1）首孔梁的混凝土在顺桥向宜从 桥台（或过渡墩）开始向悬臂端进行浇筑，中间孔宜从悬臂
端开始向已浇梁段推进浇筑，末孔宜从一联 中最后一个墩位处向已浇梁段推进浇筑，最终与已浇梁段
接合。连续梁逐孔现浇的纵向分段接缝位置应符合设计规定；设计未规定时，宜设在1/5跨的弯矩零
8
1
7
点附近。 9
8
4
信
3
微
系
联
一
唯
（2）任—孔梁的混凝土浇筑施工完成后，内模中的侧向模板应在混凝土抗压强度达到2.5MPa后，
顶面模板应在混凝土抗压强度达到设计强度等级的75%后，方可拆除。
（3）模架在移动过孔时的抗倾覆系数不小于1.5。
【例题·单选】移动模架逐孔施工桥梁上部结构，其程序包括：①导梁及模板就位；②主桁梁前
进；③导梁前进；④脱模、解拆模板。正确的施工程序是（ ）。【2015】
A.④③②①
B.①③②④
C.④②③①
D.①②③④
【答案】C
【解析】模架移动程序包括：脱模、解拆模板→主桁梁前进→导梁前进→导梁及模板就位。
扫码关注更多内容
第 9 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
四、悬臂浇筑施工
适用于大跨径的预应力混凝土悬臂梁桥、连续梁桥、T型刚构桥、连续刚构桥。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
扫码关注更多内容
第 10 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
（一）施工准备
1.挂篮设计及加工
（1）挂篮分类
分类要素 挂篮名称
主要承重结构形式 桁架式、斜拉式、钢板梁式
受力原理 垂直吊杆式、斜拉式、刚性模板式
抗倾覆平衡方式 压重式、锚固式、半压重式半锚固式
移动方式 滑动式、滚动式、组合式
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
（2）挂篮由主桁架、锚固、平衡系统及吊杆、纵横梁组成。
扫码关注更多内容
第 11 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）挂篮与悬浇梁段 混凝土的重量比宜不大于0.5。
（4）挂篮的最大变形（ 包括吊带变形的总和）应不大于20mm。
（5）挂篮在浇筑混凝土状态和行走时的抗倾覆安全系数、锚固系统的安全系数、斜拉水平限位
系统的安全系数及上水平限位的安 全系数均应不小于2。
（6）挂篮制作加工完成后应进行 试拼装。挂篮在现场组拼后，应全面检查其安装质量，并应进
行模拟荷载试验，符合挂篮设计要求后方 可正式投入使用。
2.0号、1号块的施工
0号、1号块一般采用落地支架或扇形托架 浇 筑。
1
7 8
9
支撑在桥墩基础承台上或墩身上。 8 4
信
3
微
系
联
一
唯
3.临时固结
对于连续箱梁，梁与墩未固结在一起，在墩梁间设置临时固结装置，且临时固结装置的结构和采
用的材料应满足方便、快速拆除的要求。
采用在支座两侧临时加预应力筋，梁和墩顶之间浇筑临时混凝土垫块。再采用静态破碎方法，解
除固结。
扫码关注更多内容
第 12 页 共 13 页
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用 请勿外泄
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
扫码关注更多内容
第 13 页 共 13 页
