文档内容
嗨学网 | 职业价值点亮者

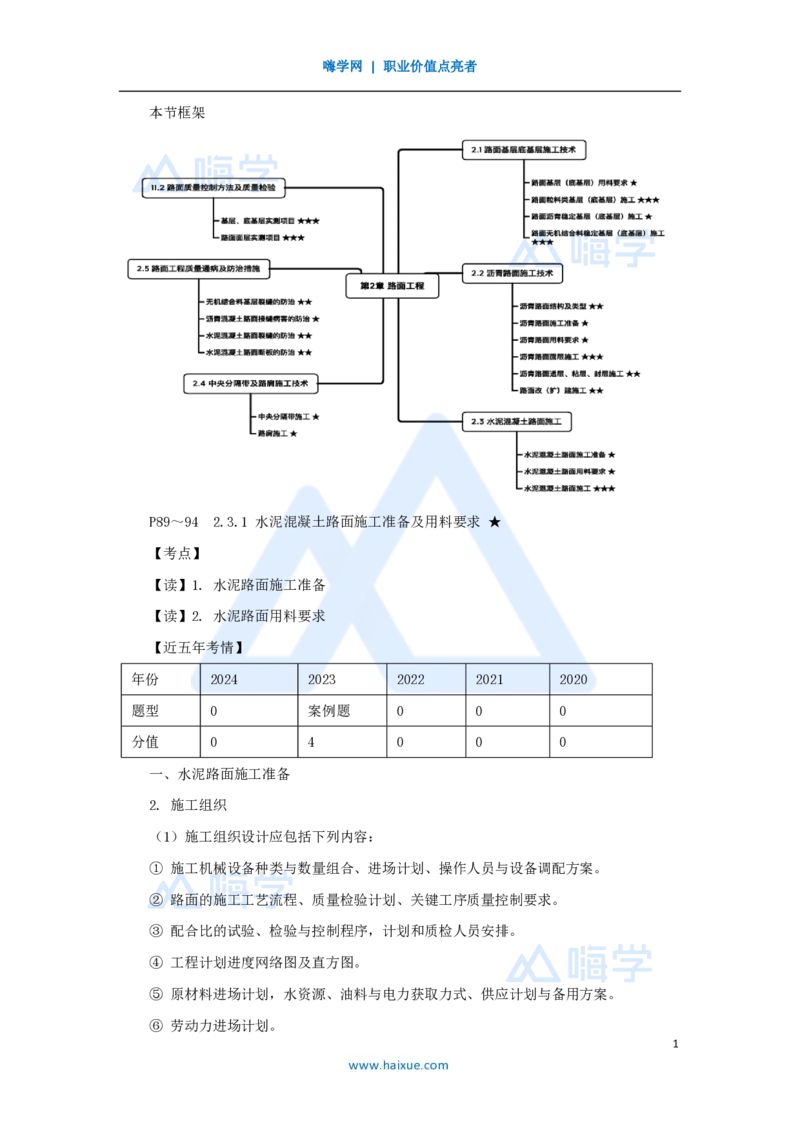

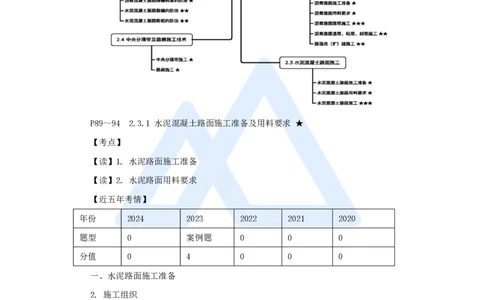

本节框架
P89～94 2.3.1 水泥混凝土路面施工准备及用料要求 ★
【考点】
【读】1. 水泥路面施工准备
【读】2. 水泥路面用料要求
【近五年考情】
年份 2024 2023 2022 2021 2020
题型 0 案例题 0 0 0
分值 0 4 0 0 0
一、水泥路面施工准备
2. 施工组织
（1）施工组织设计应包括下列内容：
① 施工机械设备种类与数量组合、进场计划、操作人员与设备调配方案。
② 路面的施工工艺流程、质量检验计划、关键工序质量控制要求。
③ 配合比的试验、检验与控制程序，计划和质检人员安排。
④ 工程计划进度网络图及直方图。
⑤ 原材料进场计划，水资源、油料与电力获取力式、供应计划与备用方案。
⑥ 劳动力进场计划。
1
www.haixue.com嗨学网 | 职业价值点亮者

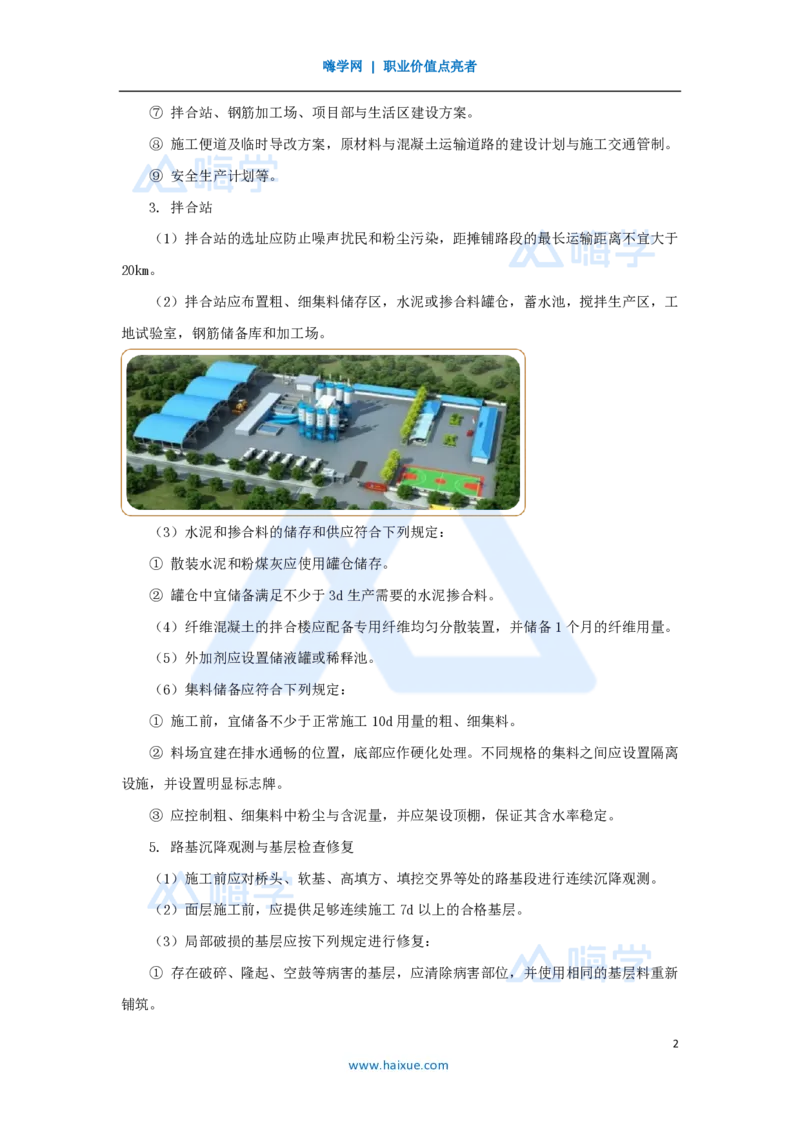

⑦ 拌合站、钢筋加工场、项目部与生活区建设方案。
⑧ 施工便道及临时导改方案，原材料与混凝土运输道路的建设计划与施工交通管制。
⑨ 安全生产计划等。
3. 拌合站
（1）拌合站的选址应防止噪声扰民和粉尘污染，距摊铺路段的最长运输距离不宜大于
20km。
（2）拌合站应布置粗、细集料储存区，水泥或掺合料罐仓，蓄水池，搅拌生产区，工
地试验室，钢筋储备库和加工场。
（3）水泥和掺合料的储存和供应符合下列规定：
① 散装水泥和粉煤灰应使用罐仓储存。
② 罐仓中宜储备满足不少于3d生产需要的水泥掺合料。
（4）纤维混凝土的拌合楼应配备专用纤维均匀分散装置，并储备1个月的纤维用量。
（5）外加剂应设置储液罐或稀释池。
（6）集料储备应符合下列规定：
① 施工前，宜储备不少于正常施工10d用量的粗、细集料。
② 料场宜建在排水通畅的位置，底部应作硬化处理。不同规格的集料之间应设置隔离
设施，并设置明显标志牌。
③ 应控制粗、细集料中粉尘与含泥量，并应架设顶棚，保证其含水率稳定。
5. 路基沉降观测与基层检查修复
（1）施工前应对桥头、软基、高填方、填挖交界等处的路基段进行连续沉降观测。
（2）面层施工前，应提供足够连续施工7d以上的合格基层。
（3）局部破损的基层应按下列规定进行修复：
① 存在破碎、隆起、空鼓等病害的基层，应清除病害部位，并使用相同的基层料重新
铺筑。
2
www.haixue.com嗨学网 | 职业价值点亮者

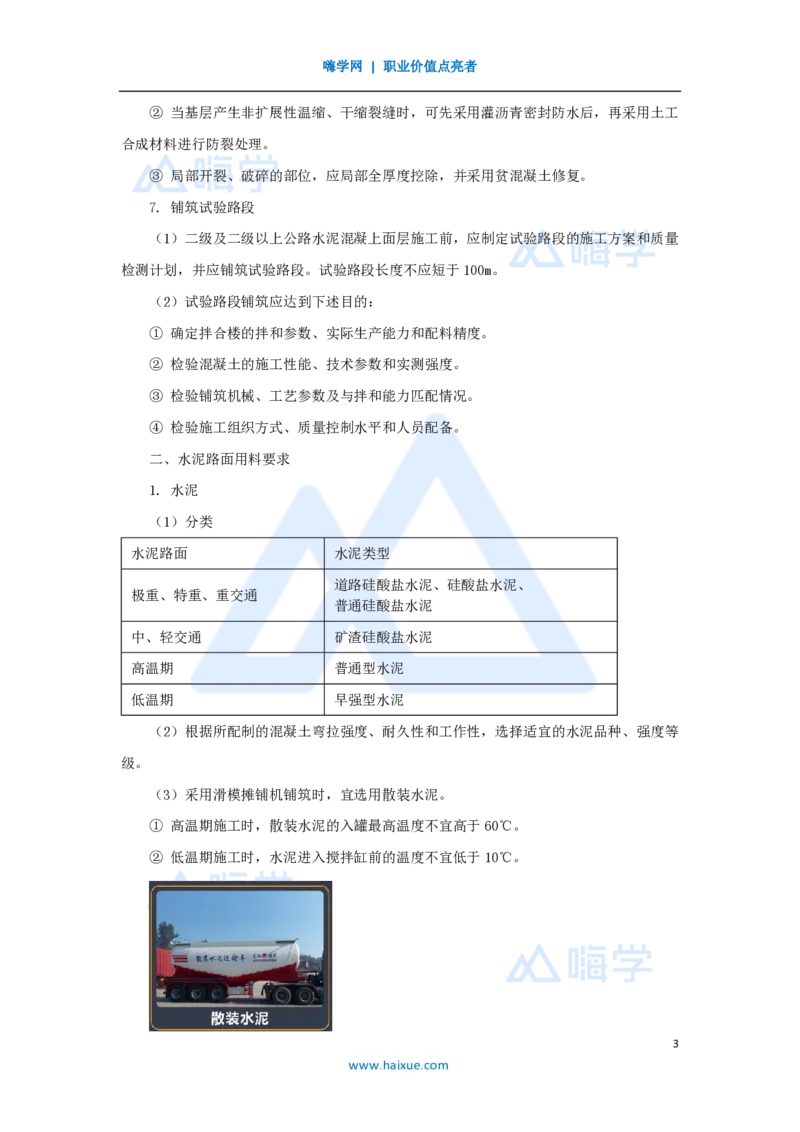

② 当基层产生非扩展性温缩、干缩裂缝时，可先采用灌沥青密封防水后，再采用土工
合成材料进行防裂处理。
③ 局部开裂、破碎的部位，应局部全厚度挖除，并采用贫混凝土修复。
7. 铺筑试验路段
（1）二级及二级以上公路水泥混凝上面层施工前，应制定试验路段的施工方案和质量
检测计划，并应铺筑试验路段。试验路段长度不应短于100m。
（2）试验路段铺筑应达到下述目的：
① 确定拌合楼的拌和参数、实际生产能力和配料精度。
② 检验混凝土的施工性能、技术参数和实测强度。
③ 检验铺筑机械、工艺参数及与拌和能力匹配情况。
④ 检验施工组织方式、质量控制水平和人员配备。
二、水泥路面用料要求
1. 水泥
（1）分类
水泥路面 水泥类型
道路硅酸盐水泥、硅酸盐水泥、
极重、特重、重交通
普通硅酸盐水泥
中、轻交通 矿渣硅酸盐水泥
高温期 普通型水泥
低温期 早强型水泥
（2）根据所配制的混凝土弯拉强度、耐久性和工作性，选择适宜的水泥品种、强度等
级。
（3）采用滑模摊铺机铺筑时，宜选用散装水泥。
① 高温期施工时，散装水泥的入罐最高温度不宜高于60℃。
② 低温期施工时，水泥进入搅拌缸前的温度不宜低于10℃。
3
www.haixue.com嗨学网 | 职业价值点亮者

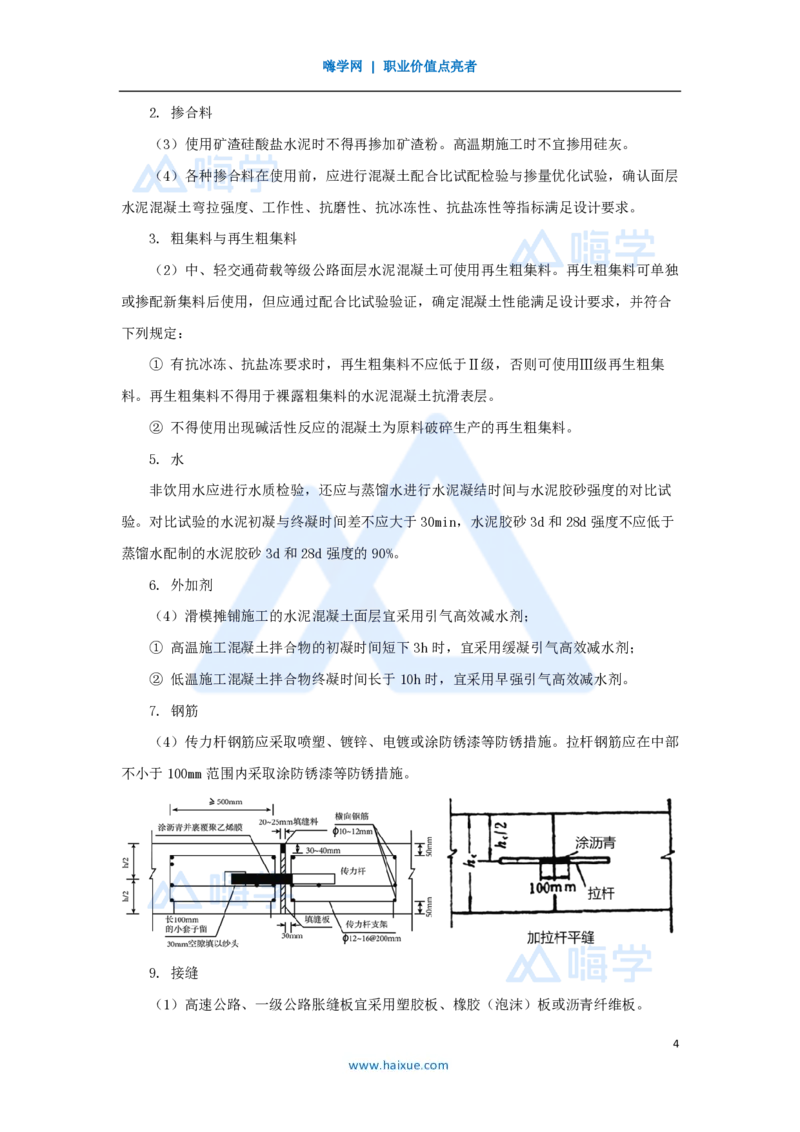

2. 掺合料
（3）使用矿渣硅酸盐水泥时不得再掺加矿渣粉。高温期施工时不宜掺用硅灰。
（4）各种掺合料在使用前，应进行混凝土配合比试配检验与掺量优化试验，确认面层
水泥混凝土弯拉强度、工作性、抗磨性、抗冰冻性、抗盐冻性等指标满足设计要求。
3. 粗集料与再生粗集料
（2）中、轻交通荷载等级公路面层水泥混凝土可使用再生粗集料。再生粗集料可单独
或掺配新集料后使用，但应通过配合比试验验证，确定混凝土性能满足设计要求，并符合
下列规定：
① 有抗冰冻、抗盐冻要求时，再生粗集料不应低于Ⅱ级，否则可使用Ⅲ级再生粗集
料。再生粗集料不得用于裸露粗集料的水泥混凝土抗滑表层。
② 不得使用出现碱活性反应的混凝土为原料破碎生产的再生粗集料。
5. 水
非饮用水应进行水质检验，还应与蒸馏水进行水泥凝结时间与水泥胶砂强度的对比试
验。对比试验的水泥初凝与终凝时间差不应大于30min，水泥胶砂3d和28d强度不应低于
蒸馏水配制的水泥胶砂3d和28d强度的90%。
6. 外加剂
（4）滑模摊铺施工的水泥混凝土面层宜采用引气高效减水剂；
① 高温施工混凝土拌合物的初凝时间短下3h时，宜采用缓凝引气高效减水剂；
② 低温施工混凝土拌合物终凝时间长于10h时，宜采用早强引气高效减水剂。
7. 钢筋
（4）传力杆钢筋应采取喷塑、镀锌、电镀或涂防锈漆等防锈措施。拉杆钢筋应在中部
不小于100mm范围内采取涂防锈漆等防锈措施。
9. 接缝
（1）高速公路、一级公路胀缝板宜采用塑胶板、橡胶（泡沫）板或沥青纤维板。
4
www.haixue.com嗨学网 | 职业价值点亮者

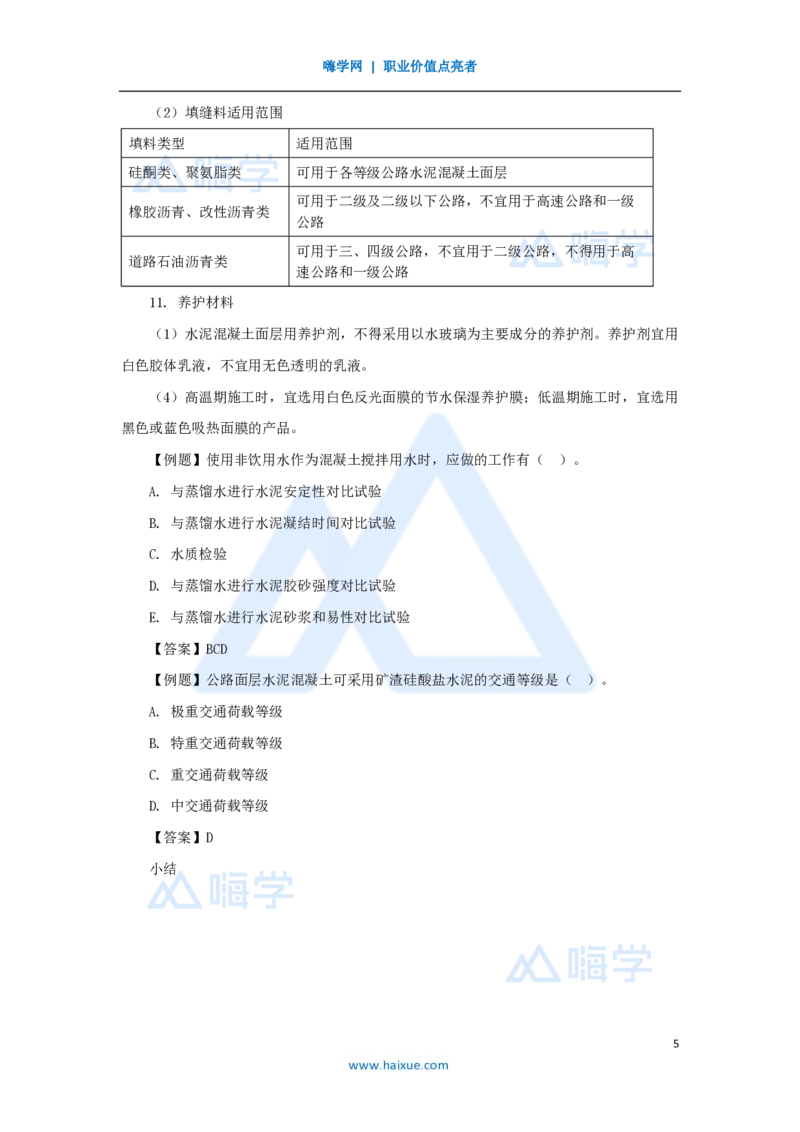

（2）填缝料适用范围
填料类型 适用范围
硅酮类、聚氨脂类 可用于各等级公路水泥混凝土面层
可用于二级及二级以下公路，不宜用于高速公路和一级
橡胶沥青、改性沥青类
公路
可用于三、四级公路，不宜用于二级公路，不得用于高
道路石油沥青类
速公路和一级公路
11. 养护材料
（1）水泥混凝土面层用养护剂，不得采用以水玻璃为主要成分的养护剂。养护剂宜用
白色胶体乳液，不宜用无色透明的乳液。
（4）高温期施工时，宜选用白色反光面膜的节水保湿养护膜；低温期施工时，宜选用
黑色或蓝色吸热面膜的产品。
【例题】使用非饮用水作为混凝土搅拌用水时，应做的工作有（ ）。
A. 与蒸馏水进行水泥安定性对比试验
B. 与蒸馏水进行水泥凝结时间对比试验
C. 水质检验
D. 与蒸馏水进行水泥胶砂强度对比试验
E. 与蒸馏水进行水泥砂浆和易性对比试验
【答案】BCD
【例题】公路面层水泥混凝土可采用矿渣硅酸盐水泥的交通等级是（ ）。
A. 极重交通荷载等级
B. 特重交通荷载等级
C. 重交通荷载等级
D. 中交通荷载等级
【答案】D

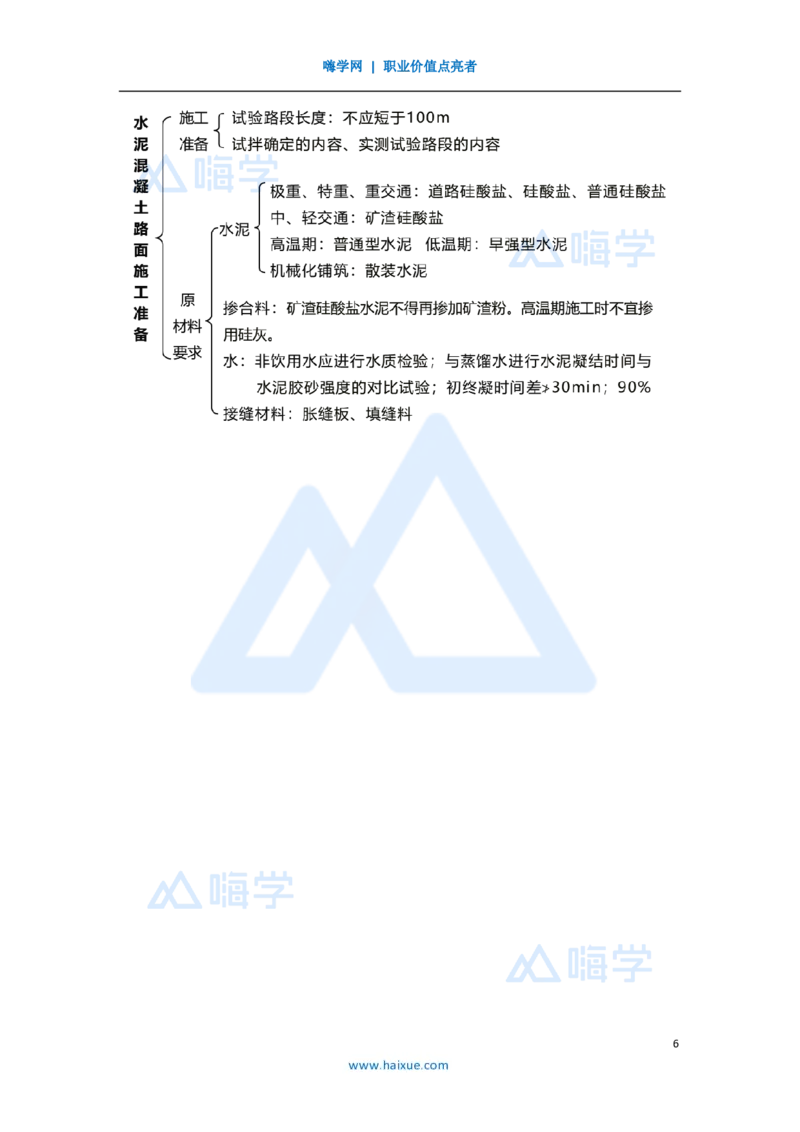

小结
5
www.haixue.com嗨学网 | 职业价值点亮者
6
www.haixue.com
