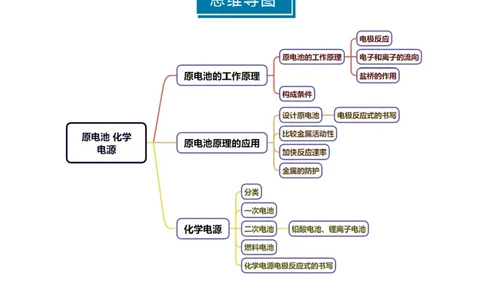

知识清单 18 原电池 化学电源

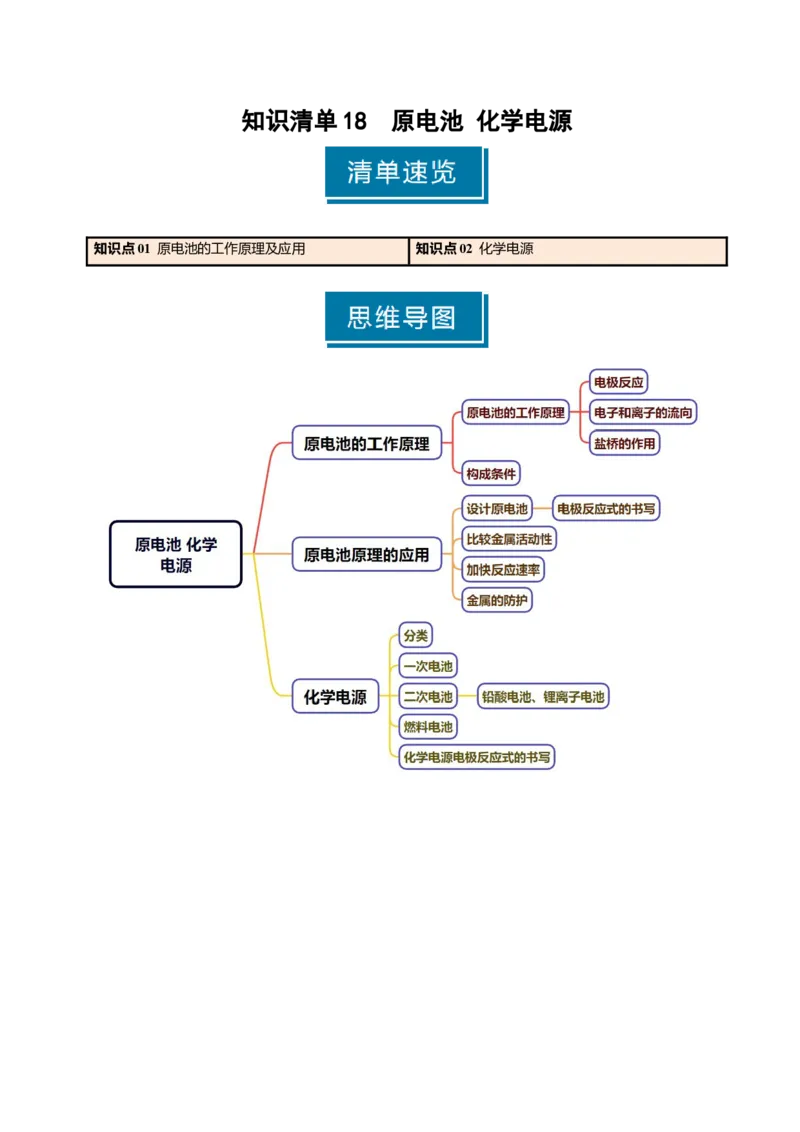

知识点01 原电池的工作原理及应用 知识点02 化学电源知识点 01 原电池的工作原理及应用
1．原电池的概念和实质
(1)概念：将_______能转化为_______能的装置。
(2)实质：利用能______________的氧化还原反应把_______能转化为_______能。

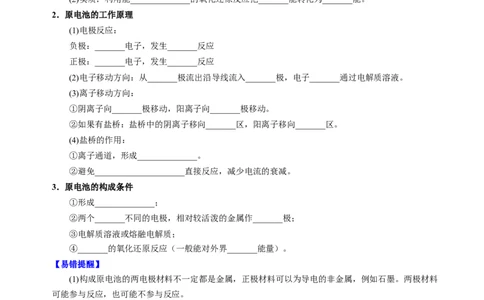

2．原电池的工作原理
(1)电极反应：
负极：_______电子，发生_______反应
正极：_______电子，发生_______反应
(2)电子移动方向：从_______极流出沿导线流入_______极，电子_______通过电解质溶液。
(3)离子移动方向：
①阴离子向_______极移动，阳离子向_______极移动。
②如果有盐桥：盐桥中的阴离子移向_______区，阳离子移向_______区。
(4)盐桥的作用：
①离子通道，形成______________。
②避免_____________________直接反应，减少电流的衰减。
3．原电池的构成条件
①形成______________；
②两个_______不同的电极，相对较活泼的金属作_______极；
③电解质溶液或熔融电解质；
④_______的氧化还原反应（一般能对外界_______能量）。
【易错提醒】
(1)构成原电池的两电极材料不一定都是金属，正极材料可以为导电的非金属，例如石墨。两极材料
可能参与反应，也可能不参与反应。
(2)两个活泼性不同的金属电极用导线连接，共同插入电解质溶液中不一定构成原电池，必须有一个
能自发进行的氧化还原反应。
(3)在判断原电池正负极时，既要考虑金属活泼性的强弱，也要考虑电解质溶液性质。如Mg－Al－
HCl溶液构成的原电池中，负极为Mg；但是Mg－Al－NaOH溶液构成的原电池中，负极为Al，正极为
Mg。
4．原电池原理的应用
(1)设计制作化学电源
①用双线桥分析氧化还原反应的电子转移方向和数目；
②分别写出正、负极的电极反应式（半反应式）；③根据电极反应式确定半电池的电极材料和电解质溶液：
a.电极材料：一般______________作负极，______________（或_________导体）作正极；
b.电解质溶液：负极电解液一般是负极金属对应的_________的溶液；正极电解液一般是氧化剂对应
的电解质溶液。
(2)比较金属的活动性强弱
一般来说，作负极的金属的活动性_______正极金属。
如：有两种金属a和b，用导线连接后插入稀硫酸中，观察到 a极溶解，b极上有气泡产生。由此可
判断出a是负极、b是正极，且金属活动性：a_______b。

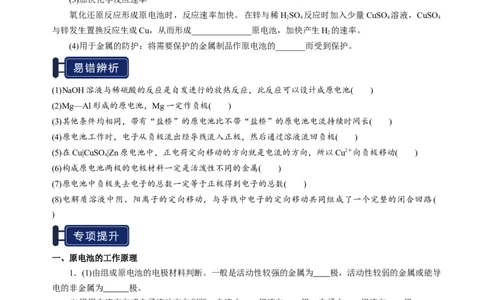

(3)加快化学反应速率
氧化还原反应形成原电池时，反应速率加快。在锌与稀HSO 反应时加入少量CuSO 溶液，CuSO
2 4 4 4
与锌发生置换反应生成Cu，从而形成______________原电池，加快产生H 的速率。
2
(4)用于金属的防护：将需要保护的金属制品作原电池的_______而受到保护。
(1)NaOH溶液与稀硫酸的反应是自发进行的放热反应，此反应可以设计成原电池( )
(2)Mg—Al形成的原电池，Mg一定作负极( )
(3)其他条件均相同，带有“盐桥”的原电池比不带“盐桥”的原电池电流持续时间长( )
(4)原电池工作时，电子从负极流出经导线流入正极，然后通过溶液流回负极( )
(5)在Cu|CuSO |Zn原电池中，正电荷定向移动的方向就是电流的方向，所以Cu2＋向负极移动( )
4
(6)构成原电池两极的电极材料一定是活泼性不同的金属( )
(7)原电池中负极失去电子的总数一定等于正极得到电子的总数( )
(8)电解质溶液中阴、阳离子的定向移动，与导线中电子的定向移动共同组成了一个完整的闭合回路(
)
一、原电池的工作原理
1．(1)由组成原电池的电极材料判断。一般是活动性较强的金属为 极，活动性较弱的金属或能导
电的非金属为 极。
(2)根据电流方向或电子流动方向判断。电流由 极流向 极；电子由 极流向 极。
(3)根据原电池中电解质溶液内离子的移动方向判断。在原电池的电解质溶液内，阳离子移向 极，
阴离子移向 极。
(4)根据原电池两极发生的变化来判断。原电池的 极失电子发生氧化反应，其 极得电子发生还
原反应。
(5)根据现象判断。一般情况下，溶解的一极为 极，增重或有气体逸出的一极为 极。
2．有下图所示的四个装置，回答相关问题：(1)图①中，Mg作________极。
(2)图②中，Mg 作__________极，写出负极反应式：________________，正极反应式：
________________，总反应的离子方程式：_____________________________。
(3) 图 ③ 中 ， Fe 作 _____ 极 ， 写 出 负 极 反 应 式 ： ______________ ， 正 极 反 应 式 ：
______________________ ， 总 反 应 的 化 学 方 程 式 ：
________________________________________________________。
(4)图④装置能否构成原电池？________(填“能”或“否”)，若能构成原电池，正极为________，
电极反应式为____________________________________________(若不能构成原电池，后两问不用回答)。

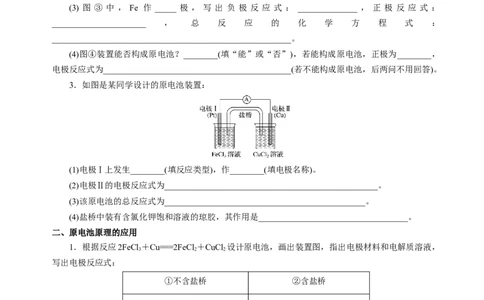

3．如图是某同学设计的原电池装置：
(1)电极Ⅰ上发生________(填反应类型)，作________(填电极名称)。
(2)电极Ⅱ的电极反应式为__________________________________________________。
(3)该原电池的总反应式为_______________________________________________。
(4)盐桥中装有含氯化钾饱和溶液的琼胶，其作用是___________________________________。
二、原电池原理的应用
1．根据反应2FeCl ＋Cu===2FeCl ＋CuCl 设计原电池，画出装置图，指出电极材料和电解质溶液，
3 2 2
写出电极反应式：
①不含盐桥 ②含盐桥
负极：_______________________，正极：______________________。
2．用A、B、C、D、E五块金属片，进行如下实验：
(1)A、B用导线相连后，同时浸入稀HSO 溶液中，A极为负极，活动性 ；
2 4
(2)C、D用导线相连后，同时浸入稀HSO 溶液中，电流由D→导线→C，活动性 ；
2 4
(3)A、C相连后，同时浸入稀HSO 溶液中，C极产生大量气泡，活动性 ；
2 4
(4)B、D相连后，同时浸入稀HSO 溶液中，D极发生氧化反应，活动性 ；
2 4
(5)用惰性电极电解含B离子和E离子的溶液，E先析出，活动性 。综上所述，这五种金属的活动性从强到弱的顺序为 。
知识点 02 化学电源
1．化学电源概述
(1)化学电源的分类
原电池是各种化学电源的雏形，常分为如下三类：
①一次电池：也叫做干电池，放电后_______充电的电池。
②二次电池：又称可充电电池或蓄电池，放电后_______充电而反复使用的电池。
③燃料电池：一种连续地将______________的化学能直接转化为电能的化学电源。
(2)判断电池优劣的主要标准
①比能量：______________或______________所能输出电能的多少。
②比功率：______________或______________所能输出功率的大小。
③电池可储存时间的长短。
(3)化学电池的回收利用
使用后的废弃电池中含有大量的_______、酸和碱等有害物质，随处丢弃会对生态环境和人体健康
造成危害。废弃电池要进行回收利用。
(4)化学电源的发展方向
小型化、供电方便、工作寿命长、不需要维护的电池受到人们的青睐，如镍氢电池、锂离子电池等。
2．一次电池
(1)普通锌锰干电池
①构造（如图所示）：
负极：______________ 正极：______________
电解质溶液：_____________________
②工作原理：
负极：___________________________________
正极：___________________________________
总反应：Zn＋2NH Cl＋2MnO ===Zn(NH)Cl＋2MnO(OH)
4 2 3 2 2
(2)碱性锌锰干电池
①构造（如图所示）：
负极反应物：_______ 正极反应物：_______
电解质溶液：____________
②工作原理：
负极：_________________________________________________
正极：_________________________________________________
总反应：Zn＋2MnO ＋2HO===2MnO(OH)＋Zn(OH)
2 2 2(3)纽扣式锌银电池
总反应：Zn＋Ag O＋HO===Zn(OH) ＋2Ag。
2 2 2
电解质：___________；
负极反应物：_______；电极反应：____________________________；
正极反应物：_______；电极反应：____________________________。
3．二次电池
(1)铅酸蓄电池
铅酸蓄电池是一种常见的二次电池，其放电过程表示如下：
Pb＋PbO ＋2HSO ===2PbSO＋2HO
2 2 4 4 2
①放电反应原理
a.负极是_______，正极是_______，电解质溶液是______________。
b.电极反应：
负极：___________________________________；正极：___________________________________
c.放电过程中，负极质量的变化是_______，HSO 溶液的浓度_______。
2 4
②充电反应原理
阴极(还原反应)反应式是__________________________________________；
阳极(氧化反应)反应式是__________________________________________ ；
充电时，铅蓄电池正极与直流电源_______相连，负极与直流电源_______相连。即“负极接
_______，正极接_______”。
铅酸蓄电池的充电过程与其放电过程相反。
(2)锂离子电池
电极 电极反应
负极 嵌锂石墨(LiC)：___________________________________
x y
正极 钴酸锂(LiCoO )：___________________________________
2
总反应 LiC＋Li CoO===LiCoO＋C
x y 1－x 2 2 y
反应过程：放电时，Li＋从石墨中脱嵌移向_______极，嵌入钴酸锂晶体中，充电时，Li＋从钴酸锂晶
体中脱嵌，由_______极回到_______极，嵌入_______中。这样在放电、充电时，锂离子往返于电池的
正极、负极之间完成化学能与电能的相互转化。
3．燃料电池
(1)氢氧燃料电池是目前最成熟的燃料电池，常见的燃料除H 外，还有CO、水煤气(CO和H)、烃
2 2
类(如CH)、醇类(如CHOH)、醚类(如CHOCH )、氨(NH )、肼(H N—NH)等。如无特别提示，燃料电
4 3 3 3 3 2 2
池反应原理类似于燃料的燃烧。
(2)燃料电池的电解质常有四种类型，酸性溶液、碱性溶液、固体电解质(可传导O2－)、熔融碳酸盐，
不同电解质会对总反应式、电极反应式有影响。(3)氢氧燃料电池是目前最成熟的燃料电池，分为酸性和碱性两种。
电池 酸性 碱性或中性
负极反应式
正极反应式
总反应式
备注 燃料电池的电极不参与反应，有很强的催化活性，起导电作用
4．化学电源电极反应式的书写
①明确两极的反应物。
②明确直接产物：根据负极氧化、正极还原，明确两极的直接产物。
③确定最终产物：根据介质环境和共存原则，找出参与的介质粒子，确定最终产物。
④配平：根据电荷守恒、原子守恒配平电极反应式。
【易错提醒】
(1)H＋在碱性环境中不存在；
(2)O2－在水溶液中不存在，在酸性环境中结合H＋，生成HO，在中性或碱性环境结合HO，生成
2 2
OH－；
(3)若已知总反应式时，可先写出较易书写的一极的电极反应式，然后在电子守恒的基础上，总反应
式减去较易写出的一极的电极反应式，即得到较难写出的另一极的电极反应式。
(1)碱性锌锰干电池是一次电池，其中MnO 是催化剂，可使锌锰干电池的比能量高、可储存时间长(
2
)
(2)可充电电池中的放电反应和充电反应互为可逆反应( )
(3)二次电池充电时，二次电池的阴极连接电源的负极，发生还原反应( )
(4)氢氧燃料电池在碱性电解质溶液中负极反应式为2H－4e－===4H＋( )
2
(5)燃料电池的电极不参与反应，有很强的催化活性，起导电作用( )
(6)铅酸蓄电池放电时，正极与负极质量均增加( )
(7)铅酸蓄电池放电时的负极和充电时的阳极均发生还原反应( )
(8)燃料电池工作时燃料在电池中燃烧，然后热能转化为电能( )
(9)在原电池中，正极本身一定不参与电极反应，负极本身一定要发生氧化反应( )
(10)手机、电脑中使用的锂电池属于一次电池( )
(11)若使反应Fe＋2Fe3＋===3Fe2＋以原电池方式进行，可用锌铁作电极材料( )
1．以甲烷燃料电池为例来分析在不同的环境下电极反应式的书写方法。
(1)酸性条件
总反应式： ；
正极反应式： ；
负极反应式： 。
(2)碱性条件总反应式： ；
正极反应式： ；
负极反应式： 。
(3)固体电解质(高温下能传导O2－)
总反应式： ；
正极反应式： ；
负极反应式： 。
(4)熔融碳酸盐(如熔融KCO)环境下
2 3
总反应式： ；
正极反应式： ；
负极反应式： 。
2．锂锰电池的体积小，性能优良，是常用的一次电池。该电池的反应原理如图所示，其中电解质
LiClO 溶于混合有机溶剂中，Li＋通过电解质迁移进入MnO 晶格中，生成LiMnO 。回答下列问题：
4 2 2
(1)外电路的电流方向是由________(填“a”或“b”，下同)极流向________极。
(2)电池的正极反应式为_____________________________________。
3．利用原电池工作原理测定汽车尾气中CO的浓度，其装置如图所示。该电池中O2－可以在固体介
质NASICON(固溶体)内自由移动，工作时O2－的移动方向________(填“从a到b”或“从b到a”)，负极
发生的电极反应式为_____________________________________。
4．(1)近年科学家提出“绿色自由”构想。把含有大量CO 的空气吹入KCO 溶液中，再把CO 从
2 2 3 2
溶液中提取出来，并使之与H 反应生成可再生能源甲醇。科学家还研究了其他转化温室气体的方法，利
2
用如图所示装置可以将CO 转化为气体燃料CO。该装置工作时，N电极的电极反应式为____________。
2
(2)氢气是一种理想的清洁能源，其制取与储存是氢能源利用领域的研究热点。有一种制氢方法为光
电化学分解。其原理如图所示，钛酸锶光电极的电极反应为 4OH－－4e－=====O↑＋2HO，则铂电极的
2 2
电极反应为___________________。
5．(1)为摆脱对石油的过度依赖，科研人员将煤液化制备汽油，并设计了汽油燃料电池，电池工作
原理如图所示。一个电极通入氧气，另一电极通入汽油蒸气，电解质是掺杂了 YO 的ZrO 晶体，它在
2 3 2
高温下能传导O2－。以辛烷(C H )代表汽油，写出该电池工作时的负极反应式：___________________。
8 18
(2)熔融盐燃料电池具有较高的发电效率，因而受到重视。某燃料电池以熔融的 KCO(其中不含O2－
2 3
和HCO)为电解质，以丁烷为燃料，以空气中的氧气为氧化剂，以具有催化作用和导电性能的稀土金属
材料为电极。该燃料电池负极电极反应式为2C H ＋26CO－52e－===34CO ＋10HO。试回答下列问题：
4 10 2 2
①该燃料电池的总反应式为___________________________________________；
②正极电极反应式为_________________________________________________；
③为了使该燃料电池长时间稳定运行，电池的电解质组成应保持稳定。为此，必须在通入的空气中
加入一种物质，加入的物质是________，它来自________。
6．(1)二氧化硫—空气质子交换膜燃料电池可以利用大气中所含SO 快速启动，其装置示意图如图：
2
①质子的流动方向为____________(填“从A到B”或“从B到A”)。
②负极的电极反应式为__________________________。
(2)NH —O 燃料电池的结构如图所示：
3 2
a极为电池的__________(填“正”或“负”)极。
②当生成1 mol N 时 ，电路中流过电子的物质的量为_______________。
① 2
