专题 13 交流电
1．(2020·江苏卷)电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，
串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器
A．是一种降压变压器
B．能测量直流电路的电流
C．原、副线圈电流的频率不同
D．副线圈的电流小于原线圈的电流

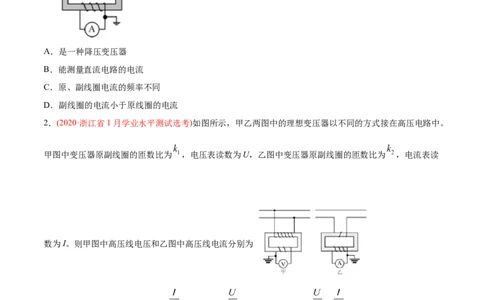

2．(2020·浙江省1月学业水平测试选考)如图所示，甲乙两图中的理想变压器以不同的方式接在高压电路中。
甲图中变压器原副线圈的匝数比为 ，电压表读数为U，乙图中变压器原副线圈的匝数比为 ，电流表读
数为I。则甲图中高压线电压和乙图中高压线电流分别为
A． ， B． ， C． ， D． ，
3．(2020·浙江卷)如图所示，某小型水电站发电机的输出功率 ，发电机的电压 ，经
变压器升压后向远处输电，输电线总电阻 ，在用户端用降压变压器把电压降为 。已
知输电线上损失的功率 ，假设两个变压器均是理想变压器，下列说法正确的是A．发电机输出的电流
B．输电线上的电流
C．降压变压器的匝数比
D．用户得到的电流

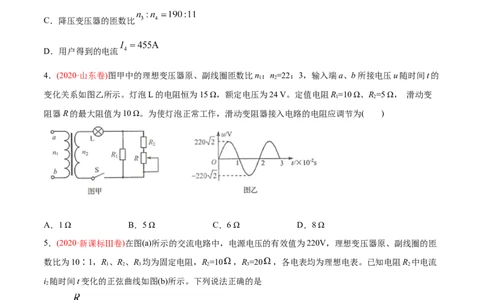

4．(2020·山东卷)图甲中的理想变压器原、副线圈匝数比n：n=22：3，输入端a、b所接电压u随时间t的
1 2
变化关系如图乙所示。灯泡L的电阻恒为15 Ω，额定电压为24 V。定值电阻R=10 Ω、R=5 Ω， 滑动变
1 2
阻器R的最大阻值为10 Ω。为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为( )
A．1 Ω B．5 Ω C．6 Ω D．8 Ω
5．(2020·新课标Ⅲ卷)在图(a)所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝
数比为10∶1，R、R、R 均为固定电阻，R=10 ，R=20 ，各电表均为理想电表。已知电阻R 中电流
1 2 3 2 3 2
i 随时间t变化的正弦曲线如图(b)所示。下列说法正确的是
2
A．所用交流电的频率为50Hz B．电压表的示数为100V
C．电流表的示数为1.0A D．变压器传输的电功率为15.0W6．(四川省遂宁市2019届高三第三次诊断性)如图所示，理想变压器原、副线圈分别接有额定电压相同的
灯泡a和b。当输入电压U为灯泡额定电压的7倍时，两灯泡均能正常发光。则灯泡a与b的功率之比为
A．3:1
B．1:3
C．6:1
D．1:6

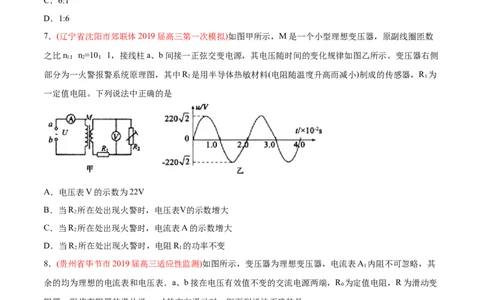

7．(辽宁省沈阳市郊联体2019届高三第一次模拟)如图甲所示，M是一个小型理想变压器，原副线圈匝数
之比n：n=10：1，接线柱a、b间接一正弦交变电源，其电压随时间的变化规律如图乙所示。变压器右侧
1 2
部分为一火警报警系统原理图，其中R 是用半导体热敏材料(电阻随温度升高而减小)制成的传感器，R 为
2 1
一定值电阻。下列说法中正确的是
A．电压表V的示数为22V
B．当R 所在处出现火警时，电压表Ⅴ的示数增大
2
C．当R 所在处出现火警时，电流表A的示数增大
2
D．当R 所在处出现火警时，电阻R 的功率不变
2 1
8．(贵州省毕节市2019届高三适应性监测)如图所示，变压器为理想变压器，电流表A 内阻不可忽略，其
1
余的均为理想的电流表和电压表．a、b接在电压有效值不变的交流电源两端，R 为定值电阻，R为滑动变
0
阻器．现将变阻器的滑片沿c→d的方向滑动时，则下列说法正确的是
A．电压表V、V 示数不变，V 示数变小
1 2 3
B．电压表V、V 示数变小，V 示数变大
1 2 3
C．电流表A、A 的示数都增大
1 2D．电流表A 的示数变小，A 的示数增大
1 2
9．(四川省成都市第七中学2019届高三三诊模拟)小型发电站为某村寨110户家庭供电，输电原理如图所示，
图中的变压器均为理想变压器，其中降压变压器的匝数比为n∶n＝50∶1，输电线的总电阻R＝10 Ω。某
3 4
时段全村平均每户用电的功率为200 W，该时段降压变压器的输出电压为220 V。则此时段
A．降压变压器的输入电压为11 kV B．发电机的输出功率为22 kW
C．输电线的电流为1 100 A D．输电线上损失的功率约为8.26 W

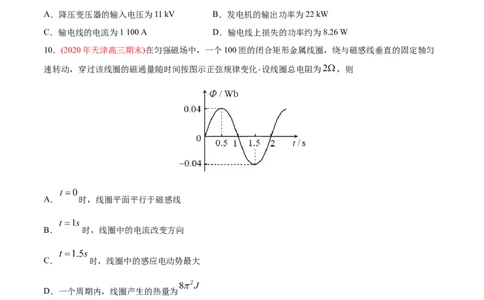

10．(2020年天津高三期末)在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀
速转动，穿过该线圈的磁通量随时间按图示正弦规律变化 设线圈总电阻为 ，则
A． 时，线圈平面平行于磁感线
B． 时，线圈中的电流改变方向
C． 时，线圈中的感应电动势最大
D．一个周期内，线圈产生的热量为
11．(河南省顶级名校2019届高三第四次联合质量测评)如图所示为电能输送的示意图，升压、降压变压器
均为理想变压器，输电线总电阻R为8Ω，升压变压器的输入功率100kW，用户端得到的电压为220V，用
户得到的功率为95kW．下面说法正确的是
A．输电线上损失的电压为50VB．升压变压器输出电压为4×103V
C．降压变压器原、副线圈匝数比为
D．用户端负载增加，有利于减少远距离输电的电能损失
12．(福建省福州市2019届高中毕业班第二次质量检查)如图1所示，理想变压器的原线圈接有保险丝FU，
其熔断电流为6A，副线圈接有阻值为R=10Ω的定值电阻、铭牌上标有“100V 50W”字样的灯泡以及最大
0
阻值为400Ω的滑动变阻器R。现在原线圈的ab间接如图2所示的交流电源，当滑动变阻器的滑片处在中
点时，灯泡恰好正常发光，则下列说法正确的是
A．原线圈两端输入的交变电压为u=22sin100πt(V)
B．理想变压器原、副线圈的匝数比为1∶5
C．若将滑动变阻器的滑片向下移动少许，灯泡变亮
D．若持续向下移动滑动变阻器的滑片，变压器的输入功率变大，可能会使熔断器熔断
13．(2020年福建连城县第一中学期中)如图所示，电阻不计的正方形导线框abcd处于匀强磁场中，线框绕
中心轴OO′匀速转动时，产生的电动势e=200 cos100πt(V)。线框的输出端与理想变压器原线圈相连，副
线圈连接着一只“20V、8W”的灯泡，且灯泡能正常发光，电路中熔断器熔断电流为0.4 A，熔断器与
输电导线的电阻忽略不计。下列判断正确的是A．t=0s时刻的线框中磁通量变化率最大
B．理想变压器原、副线圈匝数之比为10∶1
C．若副线圈两端并联多只“20V、8W”的灯泡，则最多不能超过10只
D．若线框转速减半，产生的电动势e=100 cos100πt (V)
14．(江苏省南通市2019年高三模拟)教学用发电机能够产生正弦式交变电流，现利用该发电机(内阻可忽
略)通过理想变压器向定值电阻R和电容器C供电，电路如图所示．理想交流电流表A、理想交流电压表V
的读数分别为I、U，R消耗的功率为P．若发电机线圈的转速变为原来的2倍，则
A．电压表V的读数变为2U
B．电流表A的读数变为2I
C．R消耗的功率变为2P
D．R消耗的功率变为4P
