1．(1)某同学按如图所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学
用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________．(选填“闭合”或“断
开”)
(2)若(1)中同学检查结果如表所示，由此可以确定________________．
测试点 b、f b、e b、d d、e
多用电表示数 无穷大 无穷大 500 Ω 无穷大
A.灯A断路
B．灯B断路
C．灯A、B都断路
D．d、e间导线断路
解析：(1)用欧姆挡检查电路需将电路断开．
(2)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e
之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断
路在d、e之间．
答案：(1)断开 (2)D
2．(2018·高考全国卷 Ⅱ )某同学组装一个多用电表．可选用的器材有：微安表头(量程
100 μA，内阻900 Ω)；电阻箱R(阻值范围0～999.9 Ω)；电阻箱R(阻值范围0～99 999.9 Ω)；
1 2
导线若干．
要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量
程为3 V的直流电压表．组装好的多用电表有电流1 mA和电压3 V两挡．
回答下列问题：
(1)在虚线框内画出电路图并标出R 和R，其中*为公共接线柱，a和b分别是电流挡和
1 2
电压挡的接线柱．
(2)电阻箱的阻值应取R＝________ Ω，R＝________ Ω.(保留到个位)
1 2
解析：(1)微安表头改装成电流表需要并联一个小电阻，电流表改装成一个电压表需要串
联一个大电阻，所以并联的电阻箱应为R，串联的电阻箱应为R，电路如答案图所示．
1 2
(2)微安表头改装成电流表需要并联一个小电阻R＝＝100 Ω，电流表改装成一个电压表
1
应串联一个大电阻R＝＝2 910 Ω.
2

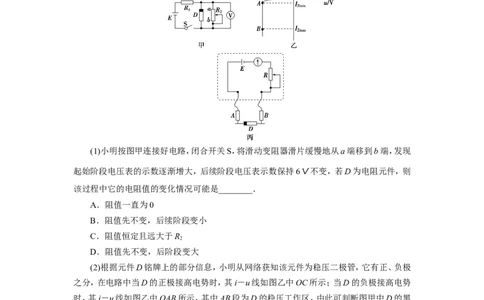

答案：(1)如图所示 (2)100 2 9103．小明在实验室中发现一个外观上像电阻的未知元件D，设计了如图甲所示电路进行
实验探究，请按要求回答问题：
(1)小明按图甲连接好电路，闭合开关S，将滑动变阻器滑片缓慢地从a端移到b端，发现
起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6
V
不变，若D为电阻元件，则
该过程中它的电阻值的变化情况可能是________．
A．阻值一直为0
B．阻值先不变，后续阶段变小
C．阻值恒定且远大于R
2
D．阻值先不变，后阶段变大
(2)根据元件D铭牌上的部分信息，小明从网络获知该元件为稳压二极管，它有正、负极
之分，在电路中当D的正极接高电势时，其i－u线如图乙中OC所示；当D的负极接高电势
时，其i－u线如图乙中OAB所示，其中AB段为D的稳压工作区，由此可判断图甲中D的黑
色端是它的________极(选填“正”或“负”)．
(3)小明接着设计了用多用电表欧姆挡按图丙对该元件进行探究，图丙中虚线框部分是
其内部等效电路，已知电源电动势E＝9
V
，电表满偏电流I
g
＝3 mA.实验时小明先进行欧姆
调零，则调零后多用电表内部总电阻为____________Ω；调零后按图丙连接元件D进行测量，
若D恰好处于稳压工作区，则此时测得元件D的阻值应为____________Ω.
解析：(1)因在滑片移动过程中，发现起始阶段电压表的示数逐渐增大，后续阶段电压表
示数保持6
V
不变，则知元件阻值可能先不变，后续阶段变小，故B正确．(2)结合第(1)问中所给条件，可知D元件黑色部分为负极．
(3)由R 总 ＝，解得R 总 ＝3 000 Ω；D恰好处于稳压工作区时，其两端电压U＝6 V ，而U
＝，解得R ＝6 000 Ω.
D
答案：(1)B (2)负 (3)3 000(或3×103)
6 000(或6×103)

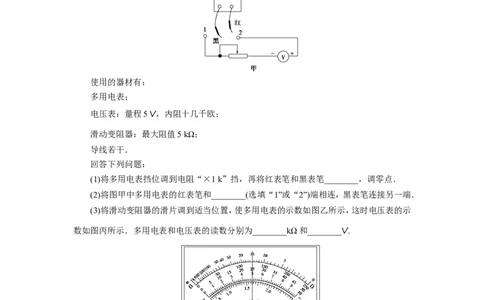

4．某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”
挡内部电路的总电阻．
使用的器材有：
多用电表；
电压表：量程5
V
，内阻十几千欧；
滑动变阻器：最大阻值5 kΩ；
导线若干．
回答下列问题：
(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．
(2)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示
数如图丙所示．多用电表和电压表的读数分别为________kΩ和________V.(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分
别为12.0 kΩ和4.00
V
．从测量数据可知，电压表的内阻为________kΩ.

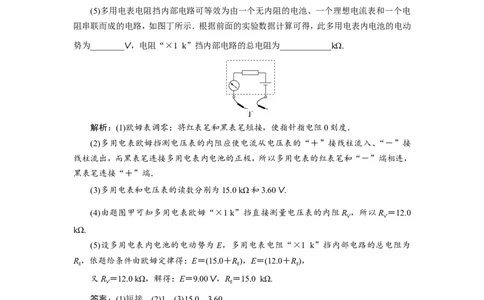

(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电
阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动
势为________V ，电阻“×1 k”挡内部电路的总电阻为____________kΩ.
解析：(1)欧姆表调零：将红表笔和黑表笔短接，使指针指电阻0刻度．
(2)多用电表欧姆挡测电压表的内阻应使电流从电压表的“＋”接线柱流入、“－”接
线柱流出，而黑表笔连接多用电表内电池的正极，所以多用电表的红表笔和“－”端相连，
黑表笔连接“＋”端．
(3)多用电表和电压表的读数分别为15.0 kΩ和3.60 V.
(4)由题图甲可知多用电表欧姆“×1 k”挡直接测量电压表的内阻R ，所以R ＝12.0
V V
kΩ.
(5)设多用电表内电池的电动势为E，多用电表电阻“×1 k”挡内部电路的总电阻为
R，依题给条件由欧姆定律得：E＝(15.0＋R)，E＝(12.0＋R)，
g g g
又R V ＝12.0 kΩ，解得：E＝9.00 V ，R g ＝15.0 kΩ.
答案：(1)短接 (2)1 (3)15.0 3.60
(4)12.0 (5)9.00 15.0
