专题 02 多项选择题

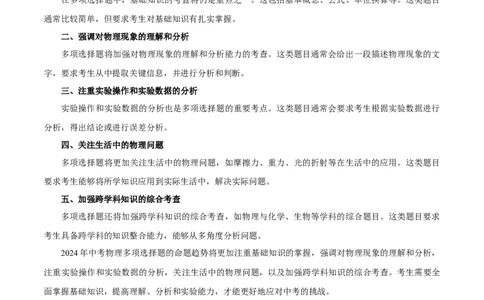

一、重视基础知识的考查
在多项选择题中，基础知识的考查将仍是重点之一。这包括基本概念、公式、单位换算等。这类题目
通常比较简单，但要求考生对基础知识有扎实掌握。
二、强调对物理现象的理解和分析
多项选择题将加强对物理现象的理解和分析能力的考查。这类题目通常会给出一段描述物理现象的文
字，要求考生从中提取关键信息，并进行分析和判断。
三、注重实验操作和实验数据的分析
实验操作和实验数据的分析也是多项选择题的重要考点。这类题目通常会要求考生根据实验数据进行
分析，得出结论或进行误差分析。
四、关注生活中的物理问题
多项选择题将更加关注生活中的物理问题，如摩擦力、重力、光的折射等在生活中的应用。这类题目
要求考生能够将所学知识应用到实际生活中，解决实际问题。
五、加强跨学科知识的综合考查
多项选择题还将加强跨学科知识的综合考查，如物理与化学、生物等学科的综合题目。这类题目要求
考生具备跨学科的知识整合能力，能够从多角度分析问题。
2024年中考物理多项选择题的命题趋势将更加注重基础知识的掌握，强调对物理现象的理解和分析，
注重实验操作和实验数据的分析，关注生活中的物理问题，以及加强跨学科知识的综合考查。考生需要全
面掌握基础知识，提高理解、分析和实验能力，才能更好地应对中考的挑战。
（限时：20分钟）
1．如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板
后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（ ）
A．塑料板是绝缘体
B．摩擦过程中创造了电荷
C．摩擦后的塑料板和丝绸带上了同种电荷
D．木屑留在塑料板上是由于带电体吸引轻小物体
【答案】AD
【解析】A．塑料板不容易导电，是绝缘体，故A正确；
B．电荷不能被创造，只是电荷发生了转移，故B错误；
C．用丝绸去摩擦塑料板，摩擦后，电荷发生了转移，它们带上了不同的电荷，故C错误；
D．木屑留在塑料板上，是由于塑料板带上电，它能吸引轻小物体，故D正确。
故选AD。

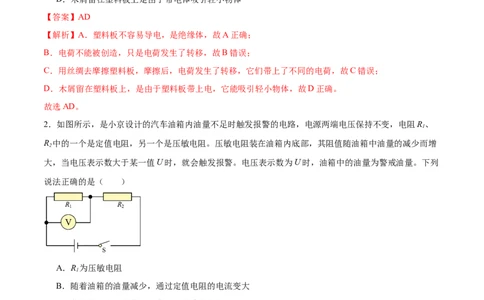

2．如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R、
1
R 中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增
2
大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列
说法正确的是（ ）
A．R 为压敏电阻
1
B．随着油箱的油量减少，通过定值电阻的电流变大
C．若换用阻值更大的定值电阻，警戒油量将变小
D．若换用电压更大的电源，警戒油量将变大
【答案】ACD
【解析】A．依题意得，当邮箱中的油量不足时，电压表示数会大于某一值U时，就会触发报警。由图得，
两电阻串联，电压表测量电阻R 的电压。依题意得，压敏电阻的阻值随油箱中油量的减少而增大，由串联
1
电路电压特点得，随着油量减小，压敏电阻的电压增大，定值电阻电压减小，因此与电压表并联的电阻时
压敏电阻，故A正确；B．随着油箱的油量减少，电路中的总电阻变大，电路中电流减小，则通过定值电阻的电流变小，故B错
误；
C．若换用阻值更大的定值电阻，触发警报时，电路中电流更小，压敏电阻的阻值更大，警戒油量将变小，
故C正确；
D．若换用电压更大的电源，触发警报时，定值电阻两端的电压增大，电路中电流增大，压敏电阻的阻值
减小，警戒油量将变大，故D正确。
故选ACD。

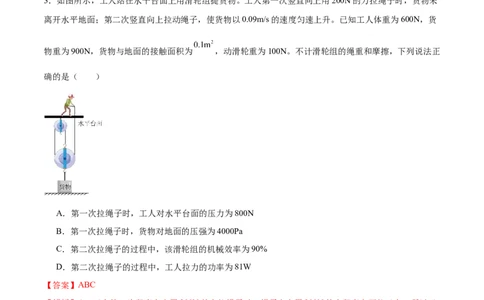

3．如图所示，工人站在水平台面上用滑轮组提货物。工人第一次竖直向上用200N的力拉绳子时，货物未
离开水平地面；第二次竖直向上拉动绳子，使货物以0.09m/s的速度匀速上升。已知工人体重为600N，货
物重为900N，货物与地面的接触面积为 ，动滑轮重为100N。不计滑轮组的绳重和摩擦，下列说法正
确的是（ ）
A．第一次拉绳子时，工人对水平台面的压力为800N
B．第一次拉绳子时，货物对地面的压强为4000Pa
C．第二次拉绳子的过程中，该滑轮组的机械效率为90%
D．第二次拉绳子的过程中，工人拉力的功率为81W
【答案】ABC
【解析】A．工人第一次竖直向上用200N的力拉绳子时，绳子也在用200N的力竖直向下拉工人，所以工
人对水平台面的压力为
故A正确；
B．由于滑轮组上承担重量的绳子股数n=3，每股绳子受到的拉力为200N，所以货物和动滑轮受到绳子的
拉力为由于动滑轮重为100N，所以货物受到的拉力为
由于货物重为900N，所以货物对地面的压力为
货物与地面的接触面积为 ，所以货物对地面的压强为
故B正确；
C．第二次拉绳子时，绳子自由端的拉力为
滑轮组的机械效率为
故C正确；
D．货物以0.09m/s的速度匀速上升，绳子移动的速度为
工人拉力的功率为
故D错误。
故选ABC。
4．额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。
关于这三个用电器，下列判断正确的是（ ）A．正常工作时，电热水壶比电烤箱产生的热量少
B．正常工作时，电热水壶比电饭锅的功率大
C．正常工作时，通过电饭锅的电流最小
D．在一个月内，电热水壶消耗的电能一定最多
【答案】BC
【解析】A．正常工作时，若工作相同时间，电热水壶比电烤箱消耗的电能多，则电热水壶比电烤箱产生
的热量多，故A错误；
B．正常工作时，相同时间内，电热水壶比电饭锅消耗的电能多，根据
可知，电热水壶的功率大于电饭锅的功率，故B正确；
C．正常工作时，用电器两端的电压相同，相同时间内，电饭锅消耗的电能最少，根据
W=UIt
可知，通过电饭锅的电流最小，故C正确；
D．工作相同时间，电热水壶消耗的电能最多，但是在一个月内，电热水壶工作的时间有可能较短，消耗
的电能就不一定最多，故D错误。
故选BC。
5．柱状容器内加入浓盐水，把一枚土豆轻轻放入其中，静止时土豆漂浮在水面上，如图甲所示；向容器
中缓慢注入清水，土豆逐渐下沉；注入适量清水时，土豆悬浮在盐水中，如图乙所示：继续注入清水，土
豆沉到容器底部，如图丙所示。下列说法正确的是（ ）A．漂浮在水面上时，土豆受到的浮力与其重力大小相等
B．悬浮在盐水中时，土豆的密度与此时盐水的密度相等
C．沉到底部后，土豆受到的浮力可能大于漂浮时受到的浮力
D．沉到底部后，继续注入清水，土豆受到的浮力不再变化
【答案】AB
【解析】A．土豆漂浮在水面上，由漂浮条件可知，土豆的浮力等于它的重力，故A正确；
B．土豆悬浮在盐水中，由悬浮条件可知，土豆的密度等于盐水的密度，故B正确；
C．沉到底部后，土豆受到的浮力小于它的重力，漂浮时土豆受到的浮力等于它的重力，沉到底部后，土
豆的重力不变，土豆受到的浮力小于漂浮时受到的浮力，故C错误；
D．沉到底部后，继续注入清水，盐水的密度变小，土豆排开盐水的体积不变，由 可知土豆
受到的浮力变小，故D错误。
故选AB。
6．某科技小组设计了一种测量浑水密度的装置，如图所示，A是体积为10-3m3的均匀正方体浮子，B是圆
形容器，C是固定在容器底部的定滑轮，通过细绳将A与滑轮组连接。当容器中盛有适量密度为
1.0×103kg/m3的清水，连接浮子的绳子恰好不受拉力时，浮子 的体积浸在清水中；当绳子末端拉力为F
1
时，浮子在清水中浸没后能缓慢匀速向下运动：把清水换成待测浑水后，绳子末端拉力为F=3.1N时，浮
2
子浸没后也能缓慢匀速向下运动。已知动滑轮质量为30g，g=10N/kg，不计绳子质量，伸缩，摩擦及水的
阻力则（ ）
A．浮子的密度为0.6×103kg/m3
B．绳子拉力F 为2.1N
1
C．清水中浮子浸没后匀速运动时滑轮组的机械效率约为95%D．浑水密度为1.2×103kg/m3
【答案】BC
【解析】A．接浮子的绳子恰好不受拉力时，浮子 的体积浸在清水中，可知此时浮力等于重力，浮子的
密度为
故A不符合题意；
B．浮子浸没在水中时受到的浮力为
F =ρ gV =1.0×103kg/m3×10N/kg×10-3m3=10N
浮 水 排
浮子的重力为
G=mg=ρ gV=0.4×103kg/m3×10N/kg×10-3m3=4N
A
绳子对A的拉力为
F=F -G=10N-4N=6N
浮
绳子拉力F 为
1
故B符合题意；
C．清水中浮子浸没后匀速运动时滑轮组的机械效率约为
故C符合题意；
D．在浑水中绳子对A的拉力为
浮子浸没在浑水中时受到的浮力为
F=G+F=4N+9N=13N
4 3
浑水密度为
故D不符合题意。
故选BC。7．如图所示，质量一定的木块放在由同种材料制成的粗糙程度均匀的水平桌面上。木块在水平拉力F作
用下从A点由静止开始运动，运动得越来越快；当木块到达B点时。撤去拉力F。木块继续移动，运动得
越来越慢。最后停在C点。下列说法中正确的是（ ）
A．木块在AB所受的摩擦力等于在BC段所受的摩擦力
B．木块在BC段运动得越来越慢，是由于木块受到的摩擦力越来越大
C．木块在BC段运动得越来越慢，是由于木块的机械能转化为内能，机械能逐渐减小
D．木块在AB段运动得越来越快，木块的机械能越来越大，机械能没有转化为内能
【答案】AC
【解析】A．木块在AB段和BC段对桌面的压力不变，接触面的粗糙程度不变，所以所受的摩擦力不变，
即木块在AB段所受的摩擦力等于在BC段所受的摩擦力，故A正确；
B．木块在BC段运动得越来越慢，是因为摩擦力改变了它的运动状态，所受滑动摩擦力大小不变，故B错
误；
C．本块在BC段运动得越来越慢，物体克服摩擦做功，将机械能转化为内能，机械能减小，故C正确；
D．木块在AB段运动时，也要克服摩擦力做功，一部分机械能转化为内能，故D错误。
故选C。
8．我国北方秋、冬两季的清晨，树枝上常出现雾凇，那么雾凇是怎么形成的？小明做了如图所示实验来
进行探究，将冰块放于易拉罐中并加入适量的盐，用筷子搅拌一会儿，发现易拉罐内有冰与盐水混合物，
底部出现了白霜，则下列说法正确的是（ ）
A．雾凇是水蒸气凝华形成的 B．白霜是水蒸气凝固形成的C．雾凇形成过程中放出热量 D．易拉罐内冰与盐水混合物的温度低于0℃
【答案】ACD
【解析】A．雾凇是水蒸气遇冷放热凝华成固态的冰晶附在树枝上形成的，故A正确；
B．白霜是水蒸气遇到冷的瓶底凝华形成的，故B错误；
C．雾凇是凝华形成的，凝华过程中放出热量，故C正确；
D．一个标准气压下，水的凝固点为0℃，水蒸气要凝华成小冰晶需要温度降低到0℃，且需要不断放热。
将冰块放于易拉罐中并加入适量的盐，用筷子搅拌一会儿，发现易拉罐内有冰与盐水混合物，底部出现了
白霜，说明易拉罐内冰与盐水混合物的温度低于0℃。故D正确。
故选ACD。
9．小明在探究沉与浮的条件时，用一根细线连接A、B两个物体，放在盛水的烧杯中，处于悬浮状态，如
图甲所示。剪断细线后，A物体处于漂浮状态，B物体沉到烧杯底部，如图乙所示。设甲、乙两图烧杯对
桌面的压强分别为p、p，水对烧杯底部的压强变化为Δp，甲图中细线的拉力为F，乙图中B物体对烧杯
1 2
底部的压强为p 。已知B物体的重力为G，体积为V，烧杯的底面积为S，水的密度为ρ。以下关系式正确
B
的有（ ）
A．p＞p B．F＝G﹣ρgV
1 2
C． D．
【答案】BC
【解析】A．甲、乙图中烧杯对水平桌面的压力不变，都等于烧杯的总重力，受力面积不变，由 知
道，甲、乙两图烧杯对桌面的压强不变，即
p＝p
1 2
故A错误；
B．甲图中B物体受到竖直向下的重力、竖直向上的拉力、竖直向上的浮力，所以细线的拉力
F＝G﹣F ＝G﹣ρgV
浮
故B正确；
C．甲、乙图浮力的减小量为排开水的体积减小量为
液面高度的减小量为
水对烧杯底部的压强变化为
故C正确；
D．乙图中B物体对烧杯底部的压强为
由于无法算出B的底面积，所以不能算出B物体对烧杯底部的压强，故D错误。
故选BC。
10．从“嫦娥五号”采回月球样本到“天问一号”成功登陆火星，我国在航天领域取得了辉煌成就，为人
类太空探索做出了重要贡献。下列说法正确的是（ ）
A．“天问一号”的电磁波信号比“嫦娥五号”的电磁波信号传播速度大
B．银河系、太阳系、火星、“天问一号”是按照尺度由大到小排列的
C．“嫦娥五号”比“天问一号”离开地球的距离更远
D．“嫦娥五号”和“天问一号”相对太阳都是运动的
【答案】BD
【解析】A． “天问一号”的和“嫦娥五号”的都是利用电磁波信号传递信息，电磁波可以在真空中传播，
且传播速度是相同的，故A错误；
B．宇宙中拥有数十亿个星系，银河系只是其中之一，银河系很大，太阳系只是其中之一，火星、地球都
是太阳系中成员，而“天问一号”探测器成功降落火星并正常工作，故银河系、太阳系、火星、“天问一
号”是按照尺度由大到小排列的，故B正确；
C．“嫦娥五号”是由地球飞往月球的探测器， “天问一号”是由地球飞往火星的探测器，所以，“天问
一号”比“嫦娥五号”离开地球的距离更远，故C错误；
D．“嫦娥五号”和“天问一号”相对太阳的位置在不断发生变化，故以太阳为参照物，它们都是运动的，
故D正确。故选BD。
11．如图所示，下列四幅图描述正确的是（ ）
A．如图甲，用大小不同的力拨动同一根琴弦，琴弦发出声音的响度不同
B．如图乙，用压缩气体体积的方法，将石油气凝华后储存在钢瓶内
C．如图丙，刚梳过头的塑料梳子，会吸引碎纸屑，是因为分子间有引力
D．如图丁，太阳光照射到水下的平面镜上，在白纸上出现彩色的光带，是光的色散
【答案】AD
【解析】A．用大小不同的力拨动同一根琴弦，使琴弦的振动幅度不一样，所以琴弦发出声音的响度不同，
故A正确；
B．气体液化的方法有两种，一种是加压，另一种是降温，所以可以用压缩气体体积的方法，将石油气液
化后储存在钢瓶内，故B错误；
C．刚梳过头的塑料梳子，通过与头发的摩擦，使梳子带上电，带电物体具有吸引轻小物体的性质，所以
会吸引碎纸屑，故C错误；
D．因为太阳光是复色光，经过一定条件的折射后会发生分解，太阳光照射到水下的平面镜上，在白纸上
出现彩色的光带，是光的色散现象，故D正确。
故选AD。
12．实践活动小组的同学，在商场到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机低速运
转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机高速度运转，电梯以较大的速度上升。他们利
用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所示。其中M为带动电梯运转的
电动机，R 为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏电阻，两个电源两端的电压均
1
保持不变。关于这个电路，下列说法中正确的是（ ）A．R的阻值随压力的增大而减小
B．当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C．当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
D．若适当减小R 的阻值，可减小无乘客时电动机消耗的电功率
1
【答案】AC
【解析】A．图乙中有两个电路，左侧为压敏电阻与电磁铁串联，右侧电路中，当衔铁与触点1接触时，
R 与电动机串联；当衔铁与触点2接触时，电阻断路，根据欧姆定律，此时右侧电路的总电阻减小，电流
1
增大，电动机高速运转，此时说明乘客已站上电梯，压力增大，此时在左侧的电路中，电磁铁的磁性变强，
说明左侧电路电流增大，根据欧姆定律可知，此时压敏电阻R是减小的，所以R的阻值随压力的增大而减
小，故A正确；
B．当有乘客站在电梯上时，电动机高速运转，右侧电路中电流增大，根据欧姆定律可知，此时电路中电
阻值减小，所以此时衔铁上的动触点与触点2接触，故B错误；
C．根据选项A的分析，当有乘客站在电梯上时，左侧电路电流增大，根据电功率的变形式 可知，
当电流增大时，电磁铁线圈的耗电功率也变大，故C正确；
D．无乘客乘坐电梯时，衔铁上的动触点与触点1接触，R 和电动机串联在电路中，若适当减小R 的阻值，
1 1
根据欧姆定律，此时电路电流增大，根据电功率的变形式 可知，当电流增大时，电动机的电功率
也增大，故D错误。
故选AC。
13．如图为冬奥会男子滑雪过程中，空气阻力不计，下列正确的是（ ）
A．①到②，重力势能全部转化为动能 B．③只受到重力作用
C．④到⑤，停下来是因为摩擦力的作用 D．⑤失去惯性【答案】BC
【解析】A．①到②的过程中，运动员质量不变、高度减小、速度增大，其重力势能大部分转化为动能，
由于受到雪地的摩擦，还会有一部分转化为内能，故A错误；
B．由于不计空气阻力，在③位置，即运动员在空中，此时运动员只受重力，故B正确；
C．④到⑤过程中，因为摩擦力的作用运动员停下来，是摩擦力改变了运动员的运动状态，故C正确；
D．惯性是一切物体保持原来运动状态不变的性质，一切物体都具有惯性，因此在⑤位置时，运动员仍有
惯性，故D错误。
故选BC。
14．下列说法正确的是（ ）
A．未来理想能源必须安全、清洁，不能严重影响环境
B．使用过的核废料不会造成污染可以简单填埋
C．电视、广播、手机都是用电磁波来传递信息的
D．二极管是半导体，具有双向导电性
【答案】AC
【解析】A．未来理想能源应比常规能源更具有优越性，取得方便、清洁、安全、并且要便宜，使多数人
能用得起，不能严重影响环境，故A正确；
B．核电站使用过的核废料中仍然含有放射性物质，仍会有放射性，会污染环境，必须谨慎处理，不能随
便排放，故B错误；
C．在现代通信中电磁波有着广泛的应用，电视、广播、手机都是用电磁波来传递信息的，故C正确；
D．二极管是半导体，具有单向导电性，故D错误。
故选AC。
15．装有适量水的一圆柱形容器放置在水平桌面上，一只碗可以漂浮在水面上，如图甲所示，也可以沉入
水底，如图乙所示。漂浮时碗所受到的浮力为 ，容器对桌面的压强为 ，容器底部受到水的压强为 ；
碗沉入水底时受到的浮力为 ，容器对桌面的压强为 ，容器底部受到水的压强为 。已知碗的重力为
G，下列关系式正确的是（ ）A． B． C． D．
【答案】AC
【解析】A．由甲图知道，碗漂浮，则碗的浮力等于重力，已知漂浮时碗所受到的浮力为F，碗的重力为
1
G，则
故A正确；
B．乙下沉，则碗的浮力小于其重力，碗沉入水底时受到的浮力为F，即
2
故B错误；
C．碗在同一个盛有水的容器中可以漂浮在水面上，也可以沉入水底，则容器、容器内的水和碗的重力均
相同，容器对桌面的压力等于三者的重力之和，所以两种情况下，容器对桌面的压力相同，受力面积不变，
由 知道，容器对桌面的压强不变，即
故C正确；
D．漂浮时的浮力大于下沉时的浮力，由 知道，小碗浸没后，排开的水的体积减小，水面则下
降，由p=ρgh知道，容器底受到水的压强变小，即
故D错误。
故选AC。
16．2021年12月9日，在“天宫课堂”第一课中，航天员王亚平展示了一个“浮力消失实验”。在中国
空间站微重力环境中，她用吸管把乒乓球轻轻压入水中，取出吸管后，观察到乒乓球悬停在水中，如图甲
所示。在中国科技馆的同学们做同样的实验，用吸管把乒乓球压入水中，取出吸管后，乒乓球会迅速上浮
直至漂浮，如图乙所示。请你结合所学知识，判断下列说法中正确的是（ ）A．图甲实验中，水对乒乓球的压力的合力几乎为零
B．图甲实验中，乒乓球所受重力可以忽略，因此它不具有惯性
C．图乙实验中，水中上浮的乒乓球所受水的浮力大于它的惯性
D．图乙实验中，漂浮的乒乓球所受水向上的压力大小等于它所受的重力
【答案】AD
【解析】A．在中国空间站微重力环境中，图甲中乒乓球所受重力几乎为零，乒乓球悬停处于平衡状态，
因此水对乒乓球的浮力几乎为零，即乒乓球所受压力及压力差都为零，故A正确；
B．惯性的大小与质量有关，在空间站乒乓球质量不变，因此惯性不变，故B错误；
C．力和惯性不是同一物理概念，没有可比性，故C错误；
D．图乙实验中，漂浮的乒乓球处于平衡状态，因此乒乓球所受水向上的压力即为乒乓球所受浮力，和重
力大小相等，方向相反，故D正确。
故选AD。
17．勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、
有的错误。小琴总结的下列结论中正确的是（ ）
A．导体中的负电荷在做定向移动时一定产生磁场
B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变
C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力
【答案】AD
【解析】A．导体中的负电荷在做定向移动时能产生电流，电流周围一定有磁场，故A正确；
B．保持电流方向不变，改变磁场的方向，通电导线在磁场中的受力方向就发生改变，故B错误；
C．闭合回路的部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流，故C错误；
D．磁体在磁场中会受到力的作用，指南针在地磁场中静止时，指南针的N极受到地磁场的作用力，故D
正确。故选AD。
18．北京冬奥会的成功举办，大大激发了国民参与冰雪运动的热情。某滑雪爱好者从雪坡高处的A点由静
止自由滑下，经坡底的B点后，继续在水平滑道上滑行，最后停在C点。关于滑雪者的机械能，下列分析
正确的是（ ）
A．在A点动能为零，重力势能最大 B．从A到B的过程中重力势能逐渐减小
C．从B到C的过程中动能逐渐增大 D．从A到C的过程中机械能不变
【答案】AB
【解析】A．A点由静止自由滑下，A点的速度为零，故滑雪者的动能为零，高度最高，故重力势能最大，
故A正确；
B．从A到B的过程中，质量不变，高度越变越小，故重力势能逐渐减小，故B正确；
C．从B到C的过程中，需要克服摩擦力做功，故动能逐渐减小，故C错误；
D．由于到C点就停止了，说明在滑雪的过程中，受到了摩擦力，克服摩擦力做功，从A到C的过程中机
械能转化为内能，机械能逐渐减小，机械能不守恒，故D错误。
故选AB。
19．物理兴趣小组用吸管做了下列小实验，关于这些实验说法正确的是（ ）
A．图甲：A管中水面上升说明在流体中流速越快的位置压强越大
B．图乙：吹响吸管时上下推拉吸管内的活塞，音调不变
C．图丙：与带负电的吸管一端相排斥的物体一定带负电
D．图丁：用吸管吸取饮料，利用了大气压强
【答案】CD
【解析】A．由流体压强与流速关系可知，流体中流速越快的位置压强越小，故A错误；
B．吹响吸管时吸管内空气柱振动发声，上下推拉吸管内的活塞，管内空气柱长短发生变化，振动频率改变，发出声音的音调不同，故B错误；
C．由“同种电荷相互排斥，异种电荷相互吸引”可知，与带负电的吸管一端相排斥的物体一定带负电，
故C正确；
D．用吸管吸取饮料，管内气压小于外界大气压，在外界大气压作用下将饮料通过饮料管压入嘴中，故D
正确。
故选CD。
20．小强同学用如图甲的实验装置，探究光反射时的规律，并将数据依次记录在表1中。实验后他想让与
地平线成60°的太阳光竖直向下照亮井底，他把平面镜按如图乙放置。对此探究，下列说法正确的是（
）
表1
次数 1 2 3 4 5
0° 20° 30° 40° 60°
0° 20° 30° 40° 60°
A．图甲中表示反射角的是
B．实验时的反射光线是绕O点逆时针转动的
C．实验说明反射角等于入射角
D．图乙中平面镜与地平线的夹角θ为75°
【答案】CD
【解析】A．由于入射光线与法线的夹角为入射角，反射光线与法线的夹角为反射角，由图甲可知， 是
入射角，故A错误；
B．由表1可知，实验时，反射角逐渐增大，即反射光线逐渐远离法线，所以反射光线是绕O点顺时针转
动的，故B错误；
C．观察表1中数据发现，反射角的大小始终等于入射角的大小，所以在光的反射中，反射角等于入射角，
故C正确；
D．太阳光与地平线的夹角为60°，竖直向下照亮井底，则反射光线与地平线的夹角为90°，则反射光线与入射光线的夹角为150°，由于反射角等于入射角，所以反射角和入射角都等于75°，则反射光线与镜面的
夹角为
90°-75°=15°
则镜面与地平线的夹角θ为
90°-15°=75°
故D正确。
故选CD。
（限时25分钟）
1．如图所示，底面积为S且粗细均匀的玻璃管、底厚且平，竖立于水中静止时，其浸入水中的深度为h；
1
若将玻璃管竖立于液体A中，静止时其浸入液体A中的深度为h；再向玻璃管中放入一石块，静止时其浸
2
入液体A中的深度为h。下列说法正确的是（ ）
3
A．水和液体A的密度关系为ρ >ρ
水 A
B．玻璃管的重力为G=ρ gSh
0 水 1
C．液体A的密度为
D．石块的重力为
【答案】BCD
【解析】B．由图可知，玻璃管在水中处于漂浮状态，浮力等于重力，即
F =G
浮 0
又根据阿基米德原理，可知所以玻璃管的重力为
故B正确；
C．玻璃管在液体A中也处于漂浮状态，浮力等于重力，即
所以
则
故C正确；
A．因为h>h，所以 ，故A错误；
1 2
D．再向玻璃管中放入一石块，玻璃管的总重为
G =G+G
总 0 石
玻璃管在液体A中处于漂浮状态，浮力等于总重力，即
则石块的重力为
故D正确。
故选BCD。
2．底面积之比为2∶1的圆柱形容器A、B置于水平桌面上，分别注入a、b两种液体，直到容器内液面达到
相同的高度H。液体a、b对容器底部的压强p随液面高度h变化关系如图线I、II所示。现分别从A、B容
器中取出适量液体，使液面下降相同高度 ，并将取出的液体全部放入对方容器内后，液体对两容器底部
的压强恰好相等。下列判断正确的是（ ）A． 与H之比为2∶9
B．液体a、b的密度之比为2∶1
C．液体a、b被取出的质量之比为2∶1
D．最终A、B容器内液体的总质量之比为1∶1
【答案】AB
【解析】AB．在两容器中分别注入a、b两种液体，直到容器内液面达到相同的高度H，液体a、b对容器
底部的压强p随液面高度h变化关系如图线I、II所示。此时A容器中的液体的压强为
B容器中的液体的压强为
所以液体a、b的密度之比为
两容器的底面积之比为2∶1，现分别从A、B容器中取出适量液体，使液面下降相同高度 ，并将取出的
液体全部放入对方容器内后，A容器中液体压强为
B容器中液体压强为
液体对两容器底部的压强恰好相等，因此有
即
由于两容器的底面积之比为2∶1，化简得由于液体a、b的密度之比为2:1，所以 与H之比为
故AB正确；
C．液体a、b被取出的质量之比为
故C错误；
D．由于液体a、b的密度之比为2∶1，由
可知，容器上原有的a、b液体的质量之比为
由于 与H之比为2∶9，由 可知，所以取出的a、b液体占原本a、b液体总质量的 ，最终A
容器内液体的总质量为
最终B容器内液体的总质量为
最终A、B容器内液体的总质量之比为
故D错误。
故选AB。
3．如图所示的电路，电源电压一定，a为阻值大小为R 的定值电阻R或电流表，b为阻值大小为R 的定值
0 0
电阻R或电压表，滑动变阻器的最大阻值为2R。当滑动变阻器滑片位于中点且保持不变，所有开关可以
0
任意通断，电路消耗的最大功率是最小功率的4倍；若滑片位置位于中点保持不变，且只闭合S 时，电流
1表的示数为I，则下列说法正确的是（ ）
A．a、b都为电阻R
B．只闭合S，滑片P向左移动，则电流表A的示数变大
1
C．滑片P位于中点时，闭合S、S，电流表A的示数为I′，则I︰I′=1︰2
1 2
D．闭合S、S，断开S，滑片P位于最左端时，电路的功率最大且为
1 3 2
【答案】BCD
【解析】A．当P在中点时，R =R，由于
P 0
电路消耗的最大功率是最小功率的4倍,所以
由电路图可知，当b是电压表，a为阻值大小为R 的定值电阻R，S，S 闭合时，电路电阻
0 1 2
R =2R
min 0
当S 闭合，S 断开时，电路电阻
1 2
R =3R
max 0
均不符合题意；当b为阻值大小为R 的定值电阻R，a为电流表，闭合开关S，S，S，b与滑动变阻器并
0 1 2 3
联，电路电阻
当闭合开关S 时，R 与滑动变阻器串联，电路电阻
1 0
R =2R
max 0
此时符合题意，故A错误；
B．只闭合S，R 与滑动变阻器串联，滑片P向左移动，电路中的总电阻减小，由欧姆定律可知，电路中
1 0
的总电流增大，则电流表A的示数变大，故B正确；
C．滑片P位于中点时，滑动变阻器的阻值为R，闭合S 时，R 与滑动变阻器串联，电路中的总阻值为
0 1 0
2R，闭合S、S 时，电路中的总阻值为R，由欧姆定律可得
0 1 2 0
故C正确；
D．闭合S、S，断开S，滑片P位于最左端时，则滑动变阻器的阻值为0，则b与R 并联，电路中的总阻
1 3 2 0
值
由于只闭合S 时，电路中的总阻值为2R 时，电流表的示数为I，则此时电路中电流最大为4I，则电路的功
1 0
率最大
故D正确。
故选BCD。
4．如图甲所示装置，小欢用力F向下拉绳子，使物体M在水平地面匀速移动，地面ab、bc粗糙程度不同。
物体M重为400N，动滑轮重为5N，ab=2m，bc=3m。物体M从a点到c点过程中，拉力F与M移动距离
的关系如图乙，不考虑物体大小对运动的影响，忽略绳子重力及滑轮转轴摩擦，对此过程的分析，下列结
论正确的是（ ）A．绳子自由端移动的距离为15m
B．拉力F做的功为840J
C．拉力F在ab段做的额外功等于在bc段做的额外功
D．物体从ab段到bc段，滑轮组的机械效率变大
【答案】BD
【解析】A．由图可知，绳子段数有2段，物体移动的距离
s =2m+3m=5m
物
则绳子自由端移动的距离为
s=5m×2=10m
故A错误；
B．由图乙可知，物体M从a点到b点过程中，拉力F'=60N，绳子自由端移动距离
s'=2m×2=4m
拉力F做的功为
W'=F's'=60N×4m=240J
物体M从b点到c点过程中，拉力F"=100N，绳子自由端移动距离
s"=3m×2=6m
拉力F做的功为
W"=F"s"=100N×6m=600J
则拉力F做的总功为
W=240J+600J=840J
故B正确；
C．忽略绳子重力及滑轮转轴摩擦，拉力F在ab段做的额外功
W '=G s =5N×2m=10J
额 动 ab
拉力F在bc段做的额外功W "=G s =5N×3m=15J
额 动 bc
所以拉力F在ab段做的额外功小于在bc段做的额外功，故C错误；
D．在ab段，滑轮组的机械效率
在bc段，滑轮组的机械效率
故D正确。
故选BD。
5．小明在研究物体的浮沉问题时，制作了一个空腔“浮沉子”，将其放入一个底面积为S、水深为h 的薄
0
壁柱形容器内。刚放入水中时，浮沉子恰好悬浮，此时水深为h，如图所示；一段时间后，由于渗漏空腔
1
内开始进水，最后空腔充满了水，浮沉子沉底且完全浸没，此时水的深度降为h。已知水的密度为ρ，则
2 0
所制作的浮沉子（ ）
A．质量为ρ(h-h)S B．质量为ρ(h-h)S
0 1 0 0 2 0
C．材料的密度为 D．材料的密度为
【答案】AD
【解析】AB．刚放入水中时，排开水的体积为
刚放入水中时，浮沉子恰好悬浮，浮力等于浮沉子的重力，等于排开水的重力，故浮子的重力为
经整理可知故A符合题意，B不符合题意；
CD．一段时间后，空腔充满了水，浮沉子沉底且完全浸没，此时水的深度降为h，则空腔部分的体积为
2
实心部分的体积为
材料的密度为
故C不符合题意，D符合题意。
故选AD。
6．蜻蜓贴着水面先后三次“点水”后水面振动的波纹图片（每次点水只形成一个波纹，时间忽略不计），
如图所示，则以下对于四只“蜻蜓点水”描述正确的是（ ）
A．甲蜻蜓是悬停在同一个位置进行了三次“点水”B．乙蜻蜓向右飞行的速度小于水波的传播速度
C．丙蜻蜓向右飞行的速度等于水波的传播速度D．丁蜻蜓向右飞行的速度大于水波的传播速度
【答案】AD
【解析】A．由于三个水波纹形成三个同心圆，所以三次“点水”的位置都在圆心上，所以甲蜻蜓是悬停
在同一个位置进行了三次“点水”，故A正确；
B．乙图中，三个圆的圆心依次向右移动，所以乙蜻蜓向右飞行，每次“点水”形成波纹的右边与下一次
“点水”形成的波纹的右边在同一位置，所以乙蜻蜓飞行的速度等于水波的传播速度，故B错误；
C．丙图中，三个圆的圆心依次向右移动，所以丙蜻蜓向右飞行，每次“点水”形成的波纹的右边比下一
次“点水”形成的波纹的右边远，所以丙蜻蜓飞行的速度小于水波的传播速度，故C错误；
D．丁图中，三个圆的圆心依次向右移动，所以丁蜻蜓向右飞行，每次“点水”形成的波纹的右边比下一
次“点水”形成波纹的右边近，所以乙蜻蜓飞行的速度大于水波的传播速度，故D正确。故选AD。
7．1897年，英国物理学家J.J.汤姆孙发现了比原子小得多的、带负电的电子，让科学家认识到原子也具有
内部结构。为了探究原子的结构，1909年，新西兰科学家卢瑟福开始做“用一束高速 粒子（质量接近氦
原子质量的带正电的粒子）轰击非常薄的金箔”的实验，如图所示。大量实验发现：绝大多数 粒子的运
动方向不发生改变，极少数 粒子的运动方向发生了较大的改变，个别 粒子甚至原路返回。卢瑟福对实
验现象进行分析，于1911年提出了原子的核式结构模型。卢瑟福分析 粒子散射实验现象用到了（ ）
A．同种电荷相互排斥 B．力可以改变物体的运动状态
C．分子之间存在空隙 D． 粒子比电子的质量大得多
【答案】ABD
【解析】AB．α粒子带正电，而原子核也带正电，由于同种电荷相互排斥，即α粒子受到力的作用，运动
状态发生改变，所以少数α粒子运动方向发生较大的改变，个别α粒子甚至原路返回，故AB符合题意；
C．α粒子实验中，轰击前后，体积的变化没有说明，所以不能说明分子间存在空隙，故C不符合题意；
D．在粒子散射实验中，α粒子绝大多数运动方向不发生改变，是因为此时α粒子与电子相遇，而电子的质
量远比α粒子的小，对粒子的运动几乎无影响，故D符合题意。
故选ABD。
8．某建筑工地上，一台起重机将两种材料同时从地面竖直匀速起吊送至两个不同的高度，整个过程中起
重机提升材料所做的功W与提升高度h的关系如图所示。由图可知（g=10N/kg）（ ）
A．两种材料总质量为1.5t B．两种材料总质量为3t
C．吊到40m高处的材料质量为1t D．吊到40m高处的材料质量为1.5t
【答案】BC
【解析】AB．由图示知，上升高度为10m时，提升材料所做的功据W=Gh知，两种材料的总重力
两种材料的总质量
故A不符合题意，B符合题意；
CD．吊到40m的材料单独升高的高度为
此段高度提升材料所做的功
吊到40m高处的材料重力
其质量
故C符合题意，D不符合题意。
故选BC。
9．如图，用滑轮组拉着重为80N的物体沿水平地面匀速直线运动，拉力F为12N，滑轮组机械效率为
75%，不计绳重、轮与轴间的摩擦。下列说法正确的是（ ）
A．此滑轮组动滑轮的重力为6N
B．用一个质量更小的滑轮替换最下面的滑轮，滑轮组的机械效率会增大
C．物体受到水平地面的摩擦力为20N
D．若在此物体上加一砝码，使其一起沿水平地面匀速直线运动，机械效率将变大【答案】AD
【解析】AC．由图可知，连接动滑轮绳子的股数n=2，由于不计绳重、轮与轴间的摩擦，滑轮组的机械效
率为
所以物体受到的摩擦力
f=ηnF=75%×2×12N=18N
故C错误；
因为不计绳重、轮与轴间的摩擦，绳端拉力
所以动滑轮的重力为
G =nF-f=2×12N-18N=6N
动
故A正确；
B．最下面的滑轮为定滑轮，定滑轮只改变力的方向，因此更换后不影响机滑轮组的械效率，故B错误；
D．在物体上加一砝码后，物体对地面的压力增加，根据滑动摩擦力影响因素，在接触面的粗糙程度不变
时压力越大滑动摩擦力越大可知，此时物体受到的摩擦力f增大，根据不计绳重、轮与轴间的摩擦时，机
械效率
G 不变，f增大，机械效率增大，故D正确。
动
故选AD。
10．如图所示的情景展示了物理世界的平衡之美。用细线将铁锤悬挂在光滑的尺子上，锤柄末端紧贴尺面，
尺子一端置于水平桌面边缘O点处，整个装置恰好处于平衡状态。若尺面水平且不计尺子和细线所受重力，
下列说法正确的是（ ）
A．尺子可以视为能绕O点转动的杠杆B．细线对铁锤的拉力与铁锤所受重力是一对平衡力
C．细线对尺子的拉力大于锤柄末端对尺子的作用力
D．尺子与铁锤组成的整体，其重心在O点的正下方
【答案】ACD
【解析】A．尺子绕着O点转动，故尺子可以视为能绕O点转动的杠杆，故A正确；
B．对铁锤受力分析，铁锤受到了重力和细线对其的拉力，还受到了尺子对铁锤的作用力，而铁锤处于静
止状态，故三个力处于平衡态，故细线对铁锤的拉力与铁锤所受重力不是一对平衡力，故B错误；
C．对铁锤受力分析，铁锤受到了竖直向下的重力，和尺子对其向下的力，还受到了细线给其向上的拉力，
竖直向上的力等于竖直向下的合力，故细线对尺子的拉力大于锤柄末端对尺子的作用力，故C正确；
D．若将尺子与铁锤组成的整体，这个整体受到了重力和桌面对其支持力，而支点是两个力的作用点，故
重力的作用线是过O点的， 而尺子与铁锤组成的整体，重心偏向密度大的一端，铁锤的密度大，故重心
在O点的正下方，故D正确。
故选ACD。
11．某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，
如图所示。以下是小组成员的交流内容，其中正确的是（ ）
A．图甲是定值电阻的图像
B．对R、R 的电阻值分别取平均值可以使测量结果更准确
1 2
C．将R 和R 并联时，R、R 的电功率可能相等
1 2 1 2
D．将R 和R 串联接在5V的电源两端，R、 R 的电阻之比为3 ：2
1 2 1 2
【答案】ACD
【解析】A．由图甲可知，通过电阻的电流与导体两端的电压成正比
图甲是定值电阻R 的图像，故A正确；
1
B．图甲是定值电阻的图像， 对R 的电阻值取平均值可以使测量结果更准确；由图乙可知，R 两端的电压
1 2
为1V时，电阻值为R 两端的电压为2V时，电阻值为
2
R 两端的电压为4V时，电阻值为
2
R 的阻值随两端所加电压的变化而变化，不是定值电阻，对R 的电阻值取平均值没有意义，故B错误；
2 2
C．通过图像可知，将R 和R 并联接在4V的电源上时，通过R、R 的电流相等，根据 可知，通过
1 2 1 2
两个电阻的电功率相等，故C正确；
D．将R 和R 串联接在5V的电源两端，由图像可知，R 两端的电压为3V，R 两端的电压为2V，此时通
1 2 1 2
过R、 R 的电流均为0.15A，由计算可知，电阻R 的阻值
1 2 1
电阻R 的阻值
1
电阻之比为
故D正确。
故选ACD。
12．如图所示的轻质杠杆一端挂有一重为20N的动滑轮，滑轮下挂的物体重100N，物体与水平地面接触，
接触面积为0.1m2。在轻质杠杆的A处施加竖直向上的力60N，杠杆始终在水平位置静止，不计绳重和摩擦，
下列说法正确的是（ ）
A．物体对地面的压强为300PaB．动滑轮受平衡力作用
C．若要物体对地的压力为0，保持A点位置不变，力F的大小为80N
D．若要物体对地的压力为0，保持力F的大小不变，将A点向右移动
【答案】ABC
【解析】A．设杠杆上一个小格为l，绳子作用在杠杆左端竖直向下的力为T，根据杠杆的平衡条件有
T×4l=F×3l
故
由力的作用是相互的，杠杆对绳子的竖直向上的拉力为45N，根据动滑轮的特点有
故作用在动滑轮钩上竖直向下的拉力
F =2T′-G =2×45N-20N=70N
动 动
由力的相互性，故可知动滑轮对与物体连接的绳子的拉力为70N，即绳子对物体竖直向上的拉力为
F ′=70N
动
故重物对地面的压力为
F =G- F ′=100N-70N=30N
压 动
物体对地面的压强为
故A正确；
B．因杠杆始终在水平位置静止，故动滑轮处于静止状态，因此动滑轮受平衡力作用，故B正确；
C．若要使物体对地面的压力为0，则绳子对物体的拉力为100N，由力的相互性可知，物体对绳子的拉力
为100N，即绳子作用在动滑轮上竖直向下的力为100N，可知杠杆对绳子的拉力为
由力的相互性，绳子作用在杠杆左端的竖直向下的力为60N，根据杠杆的平衡条件有
力F的大小为
故C正确；D．由选项C可知，若要使物体对地的压力为0，根据上面的分析可知，作用在杠杆A处竖直向上的力F
要大于60N；若保持力F的大小不变，根据杠杆的平衡条件，则动力臂要变长一些，故应将A点向左移动，
故D错误。
故选ABC。
13．图是某兴趣小组设计的一个能够测定柱状油箱内油量的装置。为了可以直接读出油箱中的油量，需要
把电流表（量程为 ）刻度盘改为相应的油量体积数。已知电源电压恒为6V，R 的阻值为10Ω，滑
0
动变阻器R的最大阻值为40Ω；当油箱内无油时，金属滑片P在B端；油箱装满5L油时，P移至A端；若
滑动变阻器接入的阻值随浮子升降均匀变化，则（ ）
A．电流表零刻度处应改为0L B．电流表0.6A刻度处应改为5L
C．电流表0.2A刻度处应改为2.5L D．电流表0.3A刻度处应改为2.5L
【答案】BC
【解析】A．定值电阻与滑动变阻器串联，R 的阻值为10Ω，滑动变阻器R的最大阻值为40Ω；当油箱内
0
无油时，金属滑片P在B端；此时电路中的电流
电流表0.12A刻度处应改为0L，故A不符合题意；
B．油箱装满5L油时，P移至A端，此时电路中只有R，电路中的电流
0
电流表0.6A刻度处应改为5L，故B符合题意；
CD．若滑动变阻器接入的阻值随浮子升降均匀变化，滑片P在中点时油箱中装入2.5L，此时的电流
电流表0.2A刻度处应改为2.5L，故C符合题意，D不符合题意。
故选BC。
14．用同种材料制成质量相等的方形盒和实心玩具鱼，把玩具鱼密封在盒内，将盒放入水中，盒在水中静止时的位置如图所示。已知材料密度为 ，盒的体积为V，水的密度为 ，则下列说法正确的是（ ）
A．玩具鱼的质量为 B．盒与玩具鱼的体积之比为
C．水对盒下表面的压力为 D．盒空心部分的体积为
【答案】ABD
【解析】A．方形盒和实心玩具鱼质量相等且悬浮与水中，排开水的体积和盒子体积相等，总重力等于水
对其浮力，即
故玩具鱼的质量为
故A正确；
B．玩具鱼的体积为
已知盒子的体积为V，故盒与玩具鱼的体积之比为
故B正确；
C．方形盒子受到的浮力刚好是盒子上下表面的压强差，即
F =ρ gV
浮 水
如图，盒子上方液体仍有一定的深度，对盒子上下表面也会产生压强的作用，进而产生压力，故此时水对
盒下表面的压力应大于 ρ gV。
水
D．盒子的质量等于鱼的质量，为故盒子的实际体积为
故盒子空心部分的体积为
故D正确。
故选ABD。
15．如图所示电路中，电源电压保持不变。甲、乙为电压表或定值电阻，若为定值电阻，其阻值与小灯泡
电阻阻值相同，均为R，滑动变阻器的最大阻值为R（灯丝电阻不随温度的改变而改变）。闭合S、S，
0 0 1 2
断开S，电流表A、A 的示数相同，均为I。再断开S，电流表A、A 示数均变为 。下列说法正确的
3 1 2 0 2 1 2
是（ ）
A．甲为定值电阻，乙为电压表
B．电源电压
C．闭合S，S，断开S，向右移动滑动变阻器的滑片，小灯泡变暗
1 3 2
D．将甲、乙对调，所有开关均闭合，电路消耗的总功率为I2R
0 0
【答案】ABC
【解析】A．由题意可知，当闭合S、S，断开S 时，电流表A、A 测干路的电流，滑动变阻器与乙串联
1 2 3 1 2
后与灯泡、甲并联，由此可知：电流表A、A 的示数相同，为I；甲为定值电阻或电压表，乙为电压表或
1 2 0
定值电阻。如图1所示：再断开S，电路为只有甲和电流表A、A 的串联电路。电流表A、A 测该电路的电流。如图2所示：
2 1 2 1 2
若甲为电压表，则电流表A、A 的示数为0，由题意知，电流表A、A 的示数变小，均变为 I，由此可
1 2 1 2 0
知，甲为定值电阻。图1中，电流表A、A 的示数为
1 2
I=I +I +I =I
甲 L 乙 0
图2中，电流表A、A 的示数为
1 2
由于甲为定值电阻，其阻值与小灯泡电阻阻值相同，为R，根据并联电路的特点和欧姆定律可知
0
I =I
甲 L
所以
，I =0
乙
因通过乙和滑动变阻器的电流为0，所以乙应为相当于开路的电压表。故A正确；
B．图2中，由欧姆定律可得，电源电压为
故B正确；
C．根据A中的分析可知，电路图实际情况如图3所示：
闭合S，S，断开S 后电路图如图4所示：
1 3 2向右移动滑动变阻器的滑片时，滑动变阻器连入电路的电阻变大，则滑动变阻器与灯泡所在的支路上的总
电阻变大，根据欧姆定律可知，通过灯泡的电流变小，所以小灯泡变暗，故C正确。
D．将甲、乙对调，所有开关均闭合，滑动变阻器被短路，电路为灯泡和定值电阻甲的并联电路。电路图
如图5所示：
因为
R =R =R
L 甲 0
则干路电流为
电路消耗的总功率为
故D错误。
故选ABC。
16．如图所示，电源电压恒为U，定值电阻R 阻值为R，R 阻值为R，滑动变阻器R 最大阻值为R，且
1 1 2 2 3 3
R＝R＝R，变阻器滑片P在最右端，当只闭合S 时，R、R、R 均有电流通过，电流表Ⓐ示数为I，当开
1 2 3 1 1 2 3
关都闭合时，①表示数增加。下列说法正确的是（ ）A．①为电压表，②为电流表
B．开关都闭合，P向左移动，①表示数不变，②表示数增加
C．只闭合S，滑片P向左滑动过程中，①表示数变化量与Ⓐ示数变化量之比等于R
1 1
D．P在最右端保持不动，当只闭合S 时，R 的功率为P，当开关都闭合时，R 功率为P，P﹣P＝
1 1 1 1 2 2 1
UI
【答案】ACD
【解析】A．当只闭合S 时，R、R、R 均有电流通过，电流的路径只有一条，这说明三个电阻是串联在
1 1 2 3
电路中的，①表与R 并联在电路中，为电压表；当开关都闭合时，若②表为电压表，则①表会被断路，①
1
的示数会减小为0，所以②表应该为电流表，此时三个电阻并联接入电路中，①表测量的是电源电压，示
数变大，故A正确；
B．开关都闭合，电流的路径有三条，三个电阻并联，电压表测量的是电源电压，所以电压表的示数变大；
此时电流表②测量的是通过R、R 的总电流，R、R 并联后的总电阻要小于其中的任何一个电阻，根据欧
1 2 1 2
姆定律可知，电流表②示数变大，故B错误；
C．只闭合S，①表测量测量R 的电压，电流表测量的也是通过R 的电流，①表示数变化量与Ⓐ示数变化
1 1 1
量之比等于R，故C正确；
1
D．当只闭合S 时，电路中的电流为 ；三个电阻串联，阻值相同，根据串联电路的分压规律可知，
1
R 两端的电压为
1
R 的功率为
1
当开关都闭合时，三个电阻并联，每个电阻两端的电压都等于电源电压；通过R 的电流为
1R 的功率为
1
则
故D正确。
故选ACD。
17．如图所示电路，电源电压为18V且恒定不变，定值电阻R、R 的阻值均为10Ω，滑动变阻器R 标有
1 3 2
“80Ω 1A”字样，a、b为常见的实验室电表。下列说法正确的是（ ）
A．若a为电流表，b为电压表，只闭合S、S 并将滑片向左移，a表示数变小，b表示数变大
1 2
B．若a、b均为电压表且所选量程均为0~15V，则闭合S、S、S，移动滑片，电路的最小功率为
1 2 3
3.6W
C．只闭合S、S，若电流表示数为0.5A，则b表一定是电压表
1 2
D．若a、b均为电流表，闭合S，则电阻R 产生的热量一定大于电阻R 产生的热量
1 3 1
【答案】ACD
【解析】A．若a为电流表，b为电压表，只闭合S、S 则R 被短路，滑动变阻器R 与R 串联，电压表b
1 2 1 2 3
测滑动变阻器两端电压，将滑片向左移，滑动变阻器阻值变大，电路总电阻变大，电流减小，电流表a示
数变小，定值电阻R 两端电压减小，电源电压不变，因此滑动变阻器两端电压变大，即电压表b示数变大，
3
故A正确；
B．若a、b均为电压表，闭合S、S、S，则R 被短路，滑动变阻器R 与R 串联，电压表a测R 两端电压，
1 2 3 3 2 1 1
电压表b测滑动变阻器两端电压，因为电压表所选量程均为0~15V，根据 可知，当电路的电流最
小时，电路功率最小，为了电压表的安全，滑动变阻器两端电压最大为15V，此时定值电阻两端电压为3V，电流为
则电路最小功率为
P =UI =18V×0.3A=0.54W
min min
故B错误；
C．只闭合S、S，若电流表示数为0.5A，则电路的最小电阻为
1 2
因此三个电阻必须串联，分析电路可知，a、b均为电压表，故C正确；
D．若a、b均为电流表，闭合S，此时R 与R 并联，再与R 串联，因此通过R 的电流大于通过R 的电流，
1 1 2 3 3 1
因为定值电阻R、R 的阻值均为10Ω，根据Q=I2Rt可知，电阻R 产生的热量一定大于电阻R 产生的热量，
1 2 3 1
故D正确。
故选ACD。
18．如图是工人通过滑轮组从水中匀速打捞物体的示意图，测得物体出水后工人作用在绳子上的拉力为
300N。已知物体重560N，密度为2.8×103kg/m3，该工人的重力为500N。不计滑轮组的绳重和摩擦及水的
阻力，水的密度为1.0×103kg/m3，g取10N/kg。关于该过程，下列说法正确的是（ ）
A．动滑轮的重力为40N
B．出水前工人作用在绳子上的拉力为130N
C．出水前工人对地面的压力为240N
D．出水前滑轮组的机械效率为90%
【答案】AD
【解析】A．出水后，物体不受浮力，故动滑轮受到了向下的拉力，大小为560N，而后工人作用在绳子上
的拉力为300N，而对动滑轮进行受力分析，其受到了2段绳子的拉力，还受到了重物对其向下的拉力和自身的重力，故动滑轮的重力为
故A正确；
B．根据 可知，重物的体积为
出水前，物体完全浸没，物体所受的浮力为
对物体受力分析，其受到了动滑轮对其向上的拉力和水对其向上的浮力，还有重力，故动滑轮对物体向上
的拉力为
对动滑轮进行受力分析，其受到了向上的拉力，和向下的拉力和自身的重力，故工人作用在绳子上的拉力
为
故B错误；
C．出水前，工人作用在绳子上的拉力为为200N，对工人进行受力分析，其受到了地面对其的支持力，和
绳子对其向上的拉力和自身向下的重力，故支持力为
故C错误；
D．出水前滑轮组的机械效率为
故D正确。
故选AD。
19．木块B和木板A由相同材料制成，小虎将它们按照如图所示的方式放在课桌上，用弹簧测力计乙沿水
平桌面拉动木板A，测力计甲的示数稳定时读数为F。下列说法中正确的是（ ）A．测力计乙的示数大于F
B．桌面对A的支持力等于A受到的重力
C．当加速向右拉动木板A时测力计甲示数不变
D．测力计乙匀速拉动木板A可以测出木板A与桌面间的摩擦力
【答案】ACD
【解析】AD．测力计甲的示数稳定时读数为F，木块B相对地面处于静止状态，根据二力平衡的知识可知，
Ｂ在水平方向上受到测力计甲的拉力（水平向左）和Ａ对Ｂ施加的摩擦力为一对平衡力，大小相等，方向
相反，A对B的摩擦力的大小为F，方向水平向右，物体间力的作用是相互的，故B对A的摩擦力的大小
为F，方向水平向左；A还受到地面对A水平向左的摩擦力，故测力计乙的示数应等于A受到的两个摩擦
力之和，测力计乙的示数大于F，因测力计甲的示数等于Ａ对Ｂ施加的摩擦力大小，故测力计乙匀速拉动
木板A可以测出木板A与桌面间的摩擦力，故AD正确；
B．桌面对A的支持力等于A和B受到的重力之和，故B错误；
C．当加速向右拉动木板A时，物体B对A的压力不变，A、B间接触面的粗糙程度不变，故A对B施加
的摩擦力的大小不变，故测力计甲示数不变，故C正确。
故选ACD。
20．车间内粉尘过多时，不仅给工人身体造成伤害，还可能有产生爆炸的危险。小明给某车间设计了自动
除尘装置，其简化电路图如图所示。空气中尘埃量较少时，光源发出的光大部分照射到光敏电阻R 上，工
1
作电路中绿灯亮；当空气中尘埃量达到一定值时，光源发出的光只有一部分能照射到光敏电阻上，光敏电
阻阻值增大，开启自动除尘模式，绿灯不亮，除尘器开始工作。以下说法正确的是（ ）
A．除尘器应接在A和C之间B．车间内粉尘浓度升高时，电磁铁磁性增强
C．为使该电路在粉尘浓度更低时开始除尘，可将R 控制电路的滑片向下移
2
D．控制电路电源电压U 减小时，开始除尘时的粉尘浓度升高
1
【答案】AC
【解析】AB．当尘埃量达到一定程度时，光敏电阻阻值增大，控制电路中电流减小，电磁铁的磁性减小，
在弹簧的作用下，衔铁被拉起，AC间用电路接通，开始工作。故除尘器接在AC间；故A正确，B错误；
C．若上除尘器在尘埃量小时就开始除尘，即在尘埃量小、光敏电阻连入电路阻值大、控制电路中电流较
大时衔铁就被弹簧拉下使除尘器接入电路，此时应该减小电磁铁的磁性，即可以减小控制电路中的电流，
即增大变阻器连入电路的阻值，可使其滑片向下移动。故C正确；
D．当控制电路的电源电压减小时，在尘埃量较小时，控制电路中的电流减小，电磁铁的磁性减弱，衔铁
可能提前被拉起，使除尘器进入工作状态，即电路开始除尘时的粉尘浓度降低。故D错误。
故选AC。
