2024 年中考第二次模拟考试（全国卷）
物理·全解全析
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

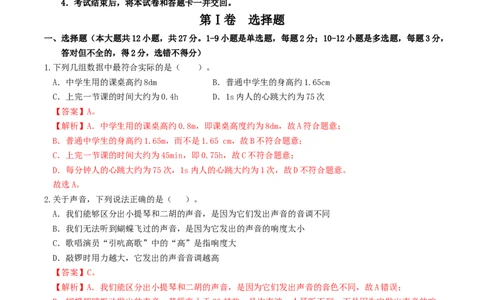

第Ⅰ卷 选择题
一、选择题（本大题共12小题，共27分。1-9小题是单选题，每题2分；10-12小题是多选题，每题3分，
答对但不全的，得2分，选错不得分）
1.下列几组数据中最符合实际的是（ ）。
A．中学生用的课桌高约8dm B．普通中学生的身高约1.65cm
C．上完一节课的时间大约为0.4h D．1s内人的心跳大约为75次
【答案】A。
【解析】A．中学生用的课桌高约0.8m，即课桌高度约为8dm，故A符合题意；
B．普通中学生的身高约1.65m，而不是1.65 cm，故B不符合题意；
C．上完一节课的时间大约为45min，即0.75h，故C不符合题意；
D．每分钟人的心跳大约为75次，1s内人的心跳大约为1次，故D不符合题意。
故选A。
2.关于声音，下列说法正确的是（ ）。
A．我们能够区分出小提琴和二胡的声音，是因为它们发出声音的音调不同
B．我们无法听到蝴蝶飞过的声音，是因为它发出的声音的响度太小
C．歌唱演员“引吭高歌”中的“高”是指响度大
D．敲锣时用力越大，它发出的声音音调越高
【答案】C。
【解析】A．我们能区分出小提琴和二胡的声音，是因为它们发出声音的音色不同，故A错误；
B．蝴蝶翅膀振动发出的声音，其频率小于20赫兹，是次声波，人耳听不到，不是因为它发出声音的响
度太小，故B错误；
C．歌唱演员引吭高歌，周围的观众都能听到他的歌声，这里的“高”是指声音的响度大，故C正确；
D．敲锣时用力越大，物体振幅大，它发出声音的响度越大，故D错误。故选C。
3.小明同学对体育比赛中的一些现象进行了分析，其中不正确的是（ ）。
A．射箭运动员用力拉弓，力使弓的形状发生改变
B．足球运动员头球攻门，力使足球的运动状态发生了改变
C．跳远运动员先要助跑一段距离，这是为了增大起跳时的惯性
D．皮划艇运动员用力向后划水，船就向前运动，利用了物体间力的作用是相互的【答案】C。
【解析】A．射箭运动员用力拉弓，力使弓的形状发生改变，故A正确，不符合题意；
B．足球运动员头球攻门，力使足球的运动状态发生了改变，故B正确，不符合题意；
C．跳远运动员先要助跑一段距离，这是在利用惯性，并不是增大了惯性，故C不正确，符合题意；
D．皮划艇运动员用力向后划水，船就向前运动，利用了物体间力的作用是相互的，故D正确，不符合
题意。故选C。

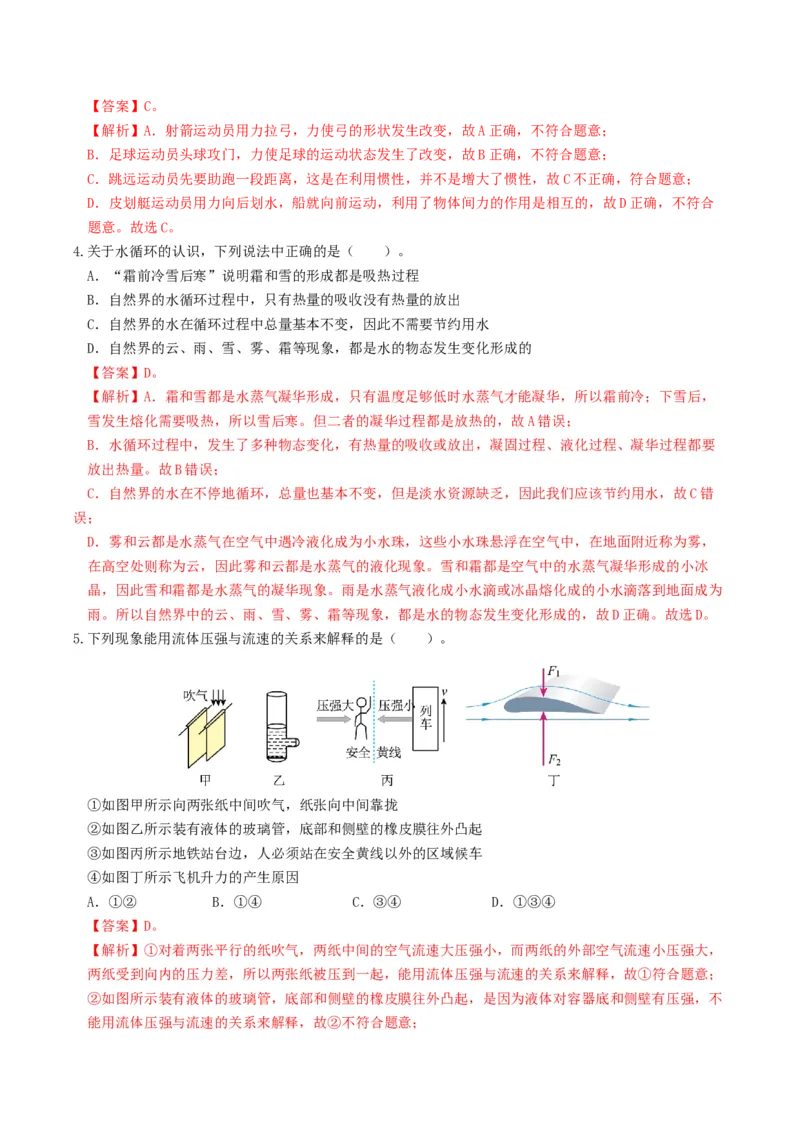

4.关于水循环的认识，下列说法中正确的是（ ）。
A．“霜前冷雪后寒”说明霜和雪的形成都是吸热过程
B．自然界的水循环过程中，只有热量的吸收没有热量的放出
C．自然界的水在循环过程中总量基本不变，因此不需要节约用水
D．自然界的云、雨、雪、雾、霜等现象，都是水的物态发生变化形成的
【答案】D。
【解析】A．霜和雪都是水蒸气凝华形成，只有温度足够低时水蒸气才能凝华，所以霜前冷；下雪后，
雪发生熔化需要吸热，所以雪后寒。但二者的凝华过程都是放热的，故A错误；
B．水循环过程中，发生了多种物态变化，有热量的吸收或放出，凝固过程、液化过程、凝华过程都要
放出热量。故B错误；
C．自然界的水在不停地循环，总量也基本不变，但是淡水资源缺乏，因此我们应该节约用水，故C错
误；
D．雾和云都是水蒸气在空气中遇冷液化成为小水珠，这些小水珠悬浮在空气中，在地面附近称为雾，
在高空处则称为云，因此雾和云都是水蒸气的液化现象。雪和霜都是空气中的水蒸气凝华形成的小冰
晶，因此雪和霜都是水蒸气的凝华现象。雨是水蒸气液化成小水滴或冰晶熔化成的小水滴落到地面成为
雨。所以自然界中的云、雨、雪、雾、霜等现象，都是水的物态发生变化形成的，故D正确。故选D。

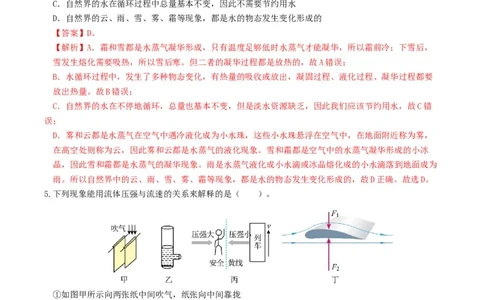

5.下列现象能用流体压强与流速的关系来解释的是（ ）。
①如图甲所示向两张纸中间吹气，纸张向中间靠拢
②如图乙所示装有液体的玻璃管，底部和侧壁的橡皮膜往外凸起
③如图丙所示地铁站台边，人必须站在安全黄线以外的区域候车
④如图丁所示飞机升力的产生原因
A．①② B．①④ C．③④ D．①③④
【答案】D。
【解析】①对着两张平行的纸吹气，两纸中间的空气流速大压强小，而两纸的外部空气流速小压强大，
两纸受到向内的压力差，所以两张纸被压到一起，能用流体压强与流速的关系来解释，故①符合题意；
②如图所示装有液体的玻璃管，底部和侧壁的橡皮膜往外凸起，是因为液体对容器底和侧壁有压强，不
能用流体压强与流速的关系来解释，故②不符合题意；③当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流
体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强
差，将人推向火车，易出现危险，所以人必须站在安全黄线以外的区域候车，能用流体压强与流速的关
系来解释，故③符合题意；
④相等的时间内，空气经过机翼上面的路程大于下面的路程，则机翼上面的空气流速大于下面的流速，
所以机翼上面的压强小于下面的压强，产生一个向上压强差，出现一个向上压力差，这个压力差就是机
翼向上的升力，能用流体压强与流速的关系来解释，故④符合题意。
故ABC不符合题意，D符合题意。故选D。

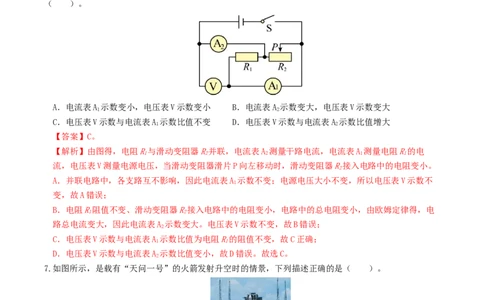

6.如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时，下列说法正确的是
（ ）。
A．电流表A 示数变小，电压表V示数变小 B．电流表A 示数变大，电压表V示数变大
1 2
C．电压表V示数与电流表A 示数比值不变 D．电压表V示数与电流表A 示数比值增大
1 2
【答案】C。
【解析】由图得，电阻R与滑动变阻器R并联，电流表A 测量干路电流，电流表A 测量电阻R的电
1 2 2 1 1
流，电压表V测量电源电压，当滑动变阻器滑片P向左移动时，滑动变阻器R接入电路中的电阻变小。
2
A．并联电路中，各支路互不影响，因此电流表A 示数不变；电源电压大小不变，所以电压表V示数不
1
变，故A错误；
B．电阻R阻值不变、滑动变阻器R接入电路中的电阻变小，电路中的总电阻变小，由欧姆定律得，电
1 2
路总电流变大，因此电流表A 示数变大。电压表V示数不变，故B错误；
2
C．电压表V示数与电流表A 示数比值为电阻R的阻值不变，故C正确；
1 1
D．电压表V示数与电流表A 示数比值变小，故D错误。故选C。
2
7.如图所示，是载有“天问一号”的火箭发射升空时的情景，下列描述正确的是（ ）。
A．火箭发射时出现的大量“白气”是汽化现象
B．火箭点火升空过程中是由机械能转化为内能
C．火箭喷出燃气后周围空气分子的热运动减缓
D．燃气主要通过热传递使周围的空气内能增大
【答案】D。
【解析】A．火箭发射时，高温的火焰向下喷射，大量的“白气”从发射台底部的大水池中涌出，这些“白气”产生的原因是：水池内的水汽化形成高温的水蒸气，水蒸气遇冷液化形成，故A错误；
B．火箭上升过程中，速度增大、高度增大，则火箭的动能增大，重力势能增大，机械能增大，将燃料
的化学能转化为机械能，故B错误；
C．火箭喷出燃气后周围空气温度升高，分子的热运动加剧，故C错误；
D．燃气主要通过热传递使周围的空气温度升高，内能增大，故D正确。故选D。
8.如图是人们在生活用电中的几种做法，其中正确的是（ ）。
A． 试电笔的握法 B． 带金属外壳的用电器同时使用合格的三孔插座
C． 多个大功率用电器使用一个插座 D． 使用绝缘皮破损的导线
【答案】B。
【解析】A．使用试电笔时手要接触尾部金属片，才能使试电笔正常工作，但手不能接触接触笔尖，故A
错误；
B．带金属外壳的用电器可同时使用三孔插座，三孔插座能及时将金属外壳上的电导走，避免出现触电
事故，故B正确；
C． 多个大功率用电器使用一个插座，电路中的总功率会很大，电路中的电流过大而引起跳闸，故C错
误；
D．使用绝缘皮破损的导线容易引发触电事故，故D错误。故选B。
9.体积相同的钢、铁、铝、木四个小球，放入水中静止后如图所示。这几种物质的密度关系是ρ ＞ρ
铜 铝
＞ρ ＞ρ ，则下列判断正确的是（ ）。
水 木
A．铝木两球一定是实心的，铜、铁两球一定是空心
B．四个小球所受浮力的关系是：F ＞F ＞F ＞F
铜 木 铁 铝
C．四个小球所受重力的关系是：G ＞G ＞G ＞G
铝 铁 木 铜
D．四个小球的质量关系是：m ＞m ＞m ＞m
铝 铁 铜 木
【答案】C。
【解析】A、由图可知，铜球漂浮、铁球悬浮，二者一定是空心的；铝球下沉、木块漂浮，可能实心、
也可能是空心，故A错误；
B、由图可知，小球排开水的体积关系V ＜V ＜V ＝V ，根据F ＝ρ gV 可知，四个小球所受
排铜 排木 排铁 排铝 浮 水 排
浮力发大小关系为：F ＝F ＞F ＞F ，故B错误；
铁 铝 木 铜
CD、由于铜球、木球漂浮，铁球悬浮，铝球沉底，根据物体的浮沉条件知：F ＝G 、F ＝G 、F ＝G
铜 铜 木 木 铁、F ＜G ；则四个小球的重力关系为：G ＞G ＞G ＞G ，
铁 铝 铝 铝 铁 木 铜
根据G＝mg可知，四个小球的质量关系为：m ＞m ＞m ＞m ，故C正确、D错误。故选：C。
铝 铁 木 铜
10.如图所示的装置，当线圈的电刷分别与两铜环接通且线圈匀速转动时，标有“红”“绿”字样的是发
光二极管，下列说法正确的是（ ）。
A．线圈转动过程中，两个二极管交替发光
B．线圈转动过程中，二极管发光的亮度不变
C．当线圈所在平面与磁感线垂直时，两个二极管都不发光
D．该装置中的线圈和磁体部分在电路中相当于用电器
【答案】AC。
【解析】A．由于发光二极管具有单向导电性，发电机发出的电流方向是变化的，因此，两个二极管交
替发光，故A正确；
BC．发电机产生的是交流电大小是不断变化的，所以两个二极管的亮度时刻在变化；当线圈所在平面与
磁感线垂直时，ab边和cd边不做切割磁感线运动，此时线圈中无电流，二极管不发光，故B错误，C正
确；
D．该装置中磁体部分与线圈发生了相对运动，线圈切割磁感线运动，就会产生感应电流，因此，相当
于电源，故D错误。故选AC。
11.如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点．B点
是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，
关于小石块从A点到C点的运动过程，下列说法中正确的是（ ）。
A．小石块在B点时的动能最大
B．从A点下落到B点的过程中，小石块的动能逐渐增加
C．从B点下落到C点的过程中，小石块的速度先增大后减小
D．小石块在C点时，橡皮筋的弹性势能最小
【答案】BC。
【解析】A、小石块从A点到B点是加速下降的，虽然到达B点后受到一个向上的弹力，但此时由于弹力
小于自身的重力，故小石块仍加速下落，其动能最大时应该是在其速度最大时。小石块在B点时速度不
最大，动能不最大。故A错误；B、小石块从A点到B点是加速下降的，质量不变，速度不断变大，所以小石块的动能逐渐增加。故B正
确；
C、小石块到达B点后受到一个向上的弹力，但此时由于弹力小于自身的重力，故小石块仍加速下落，
其速度继续增加，当弹力大于小石块的重力时，小石块受到的合力向上，其会减速下落，据此能看出，
从B点下落到C点的过程中，小石块的速度先增大后减小，故C正确；
D、到达C点橡皮筋的伸长量最大，弹性势能最大。故D错误。故选BC。
12.如图甲所示电路中,电源电压恒定不变,电流表所选量程为 ，电压表所选量程为 ，小灯
泡L标有“6V 3.6W”,滑动变阻器R标有“50Ω 1.5A”｡闭合开关S，调节滑动变阻器使其阻值在某一
范围内变化时，电压表与电流表示数的变化情况如图乙所示。下列说法正确的是（ ）。
A．电压表测量的是灯泡L两端的电压
B．滑片P向右移动时，电压表示数变大
C．电源电压为8.5V
D．闭合开关后，滑动变阻器阻值可以调节的范围是5~50Ω
【答案】BD。
【解析】A．闭合开关、灯泡和滑动变阻器串联接入电路，电压表测滑动变阻器两端的电压，故A错
误；
B．滑动变阻器的滑片向右移动时滑动变阻器接入电路的电阻变大，由串联分压原理可知滑动变阻器两
端的电压变大，即电压表示数变大，故B正确；
CD．因串联电路各处电流相等，所以灯泡正常发光时通过电路的电流最大，小灯泡L标有“6V
3.6W”，此时通过电路的电流
由图乙可知此时滑动变阻器两端的电压为3V，由欧姆定律可知此时滑动变阻器接入电路的电阻最小，最
小阻值为
此时灯泡两端的电压为6V，串联电路总电压等于各分电压之和，所以电源电压为
由题意可知电压表接入电路的量程为 ，电源电压为9V，所以滑动变阻器可以接入电路最大阻
值，所以滑动变阻器接入电路的阻值范围为5~50Ω，故D正确，C错误。故选BD。
第Ⅱ卷 非选择题
二、填空与作图题（本大题共10小题，每空1分，作图题每题2分，共22分）
13.北京冬奥会期间，所有场馆都将实现5G信号是利用______波传递信息的。境内接力火炬以及比赛使用
的车辆将全部使用氢燃料，氢燃料属于______（选填“一次能源”或“二次能源”）【答案】电磁；二次能源。
【解析】[1]5G需要在真空中传播，所以是电磁波。
[2]氢燃料不是从自然界直接开采，而是通过一定的方法用其他能源制取的，所以是二次能源。
14.光污染包括一些可能对人的视觉环境和身体健康产生不良影响的光学现象，其中包括城市玻璃幕墙的
反射光造成的光污染。我国已对玻璃幕墙的安装制定了限制性法规，这是因为光照射到玻璃幕墙会发生
________反射（选填“镜面”或“漫”），造成光污染。一束光与玻璃成40°角射到玻璃幕墙上，反射
角是________。
【答案】镜面；50°。
【解析】[1]反射分为镜面反射和漫反射两种，阳光照在建筑物外墙的光滑的玻璃幕墙上，发生镜面反
射，反射到比较集中的方向上，造成了光污染。
[2]入射光线与法线的夹角叫入射角，这个角和入射光线与镜面的夹角互为余角，当一束光线与镜面的
夹角成40°角入射时，故入射角为90°-40°=50°
根据反射角等于入射角可知，反射角等于50°。
15.如图甲所示铅笔的长度为 ___________cm，图乙秒表的读数为 ___________s。
【答案】7.50；337.5。
【解析】[1]由图可知，刻度尺上1cm之间有10个小格，所以一个小格代表的长度是1mm，即此刻度尺
的分度值为1mm；铅笔左侧与1.00cm对齐，右侧与8.50cm刻度对齐，所以铅笔的长度为
l=8.50cm﹣1.00cm=7.50cm
[2]由图可知，在秒表的小表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”和
“6”之间，所以分针指示的时间为5min；在大表盘上，一个小格代表0.1s，由于小表盘上指针偏向
“6”一侧，故大表盘要取大的一圈数值读数，指针在37.5s处，所以秒针指示的时间为37.5s。综上，
秒表的读数为5min37.5s，即337.5s。
16.小明家的电能表月初时的示数为7846.6kW•h，月末的示数如图所示，则小明家消耗电能为______J。若
1度电的电费按0.49元计算，则小明家这个月的电费应该是______元。小明只开家中的一台空调30min
电表的转盘转动1000圈，则小明家空调的实际功率为______。
【答案】5.4×108；73.5；800W。
【解析】[1]消耗电能为W＝W﹣W＝7996.6kW•h﹣7846.6kW•h＝150kW•h＝5.4×108J
1 2[2]该月应付电费为150kW•h×0.49元/kW•h＝73.5元
[3]2500r/（kW•h）表示每消耗1kW•h的电能，电能表的转盘转2500r，电表的转盘转动1000圈，空调
消耗的电能为
空调的实际功率 。
17.某中学为学生供应开水，用焦炭作为燃料，已知焦炭的热值是3×107J/kg，现完全燃烧了4.2kg的焦
炭，放出的热量____________J；设该热量有25%被水吸收，能将_________kg的水从25℃加热到
100℃。[已知c =4.2×103J/（kg· ）]
水
【答案】12.6×107；100。
【解析】[1]根据Q=mq可得，焦炭完全燃烧放出的热量Q=mq=3×107J/kg×4.2kg=12.6×107J
[2]水吸收的热量为Q =Q×25%
吸
故又由Q =cm t可得水的质量m= = =100kg。
吸
18.用毛皮摩擦过的橡胶棒由于得到电子而带 电，用这个橡胶棒接触验电器的金属球，如图所示，
两金属箔片由于带同种电荷互相 而张开，接触的瞬间电流方向 （填“从橡胶棒到金属箔
片”或“从金属箔片到橡胶棒”）。
【答案】负；排斥；从金属箔片到橡胶棒。
【解析】[1]毛皮与橡胶棒在摩擦的过程中，橡胶棒的原子核束缚电子的能力强，会得到电子，带负
电。
[2]用这个胶棒接触验电器的金属球，橡胶棒上多余的电子会向金属箔转移，所以金属箔片得到电子而
带负电，验电器的金属箔片上带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开。
[3]橡胶棒带了负电，即橡胶棒上有多余电子，故用橡胶棒接触验电器的金属球时，电子从橡胶棒到金
属箔片；电流方向是指正电荷定向移动的方向，与电子定向移动的方向相反，故接触的瞬间电流方向是
从金属箔片到橡胶棒。
19.搬运砖头的独轮车，车箱和砖头所受总重力G=1200N，独轮车的有关尺寸如图所示，它的动力臂是
m。推车时，人手向上的力F应为 N。【答案】1；360。
【解析】独轮车在使用过程中，车轮轴心为支点，从支点到动力作用线的距离是动力臂，由图可知动力
臂为1m。
根据杠杆平衡原理FL=FL 得，FL =GL ，即F×1m=1200N×0.3m
1 1 2 2 1 2
解得：人手向上的力F=360N。
20.在某一温度下，两个电路元件A和B中的电流与其两端的电压的关系如图所示。则由图可知，元件A的
电阻为 Ω；将A和B并联后接在电压为2.5V的电源两端，则干路中的电流是 A。
【答案】5；0.75。
【解析】[1]由图可知，两个电路元件A和B中的电流与其两端的电压的关系像均为一条过原点的倾斜直
线，说明元件A和B的阻值不发生变化。当U=U=3V时，I=0.6A，I=0.3A，A、B两元件的电阻分别为
A B A B
[2]将A和B并联后接在电压为2.5V的电源两端，因并联电路中各支路两端的电压都等于电源电压，由
图像可知，当A的电压为2.5V时，通过它的电流是0.5A。根据欧姆定律，当B的电压为2.5V时，通过
它的电流为
根据并联电路电流特点可知，干路中的电流是I =I+I=0.5A+0.25A=0.75A。
干 1 2
21.如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F的力臂。
1
【解析】O为支点，从支点O作力F的作用线的垂线，支点到垂足的距离为力F的力臂l，如图所示：
1 1
22.用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。【解析】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋
套，如图所示：
三、实验题（本大题共5小题，满分24分）
23.（5分）某小组的同学在探究“物距大于二倍焦距时，凸透镜成像的虚实、正倒和大小”时，所用的实
验器材有：光具座、焦距为10cm的凸透镜、光屏、蜡烛、火柴等。实验装置如图所示。
（1）点燃蜡烛，调整烛焰、凸透镜和光屏的中心大致在_________上；实验时，由于蜡烛的燃烧，烛焰
逐渐降低，那么屏上的像逐渐向___________移动。
（2）实验中，该小组的同学能确定烛焰的像是实像。其判断的证据是_________；
（3）收集的实验信息如下表：
凸透镜的焦距 cm
实验次数 物距u/cm 像的虚实 像的正倒 像的大小 像距v/cm
1 25.00 实像 倒立 缩小 16.67
2 30.00 实像 倒立 缩小 15.00
3 35.00 实像 倒立 缩小 14.00
分析表中信息，可以得出的探究结论是：___________。
（4）另一小组的同学在做该实验时，换用了口径更大一些的凸透镜做实验，但凸透镜的焦距仍为
10cm。请说出换用口径更大的凸透镜来做实验的好处。___________（写出一条即可）
【答案】同一高度；上；光屏上能承接到像；物距大于二倍焦距时，凸透镜成倒立、缩小、实像；光屏
上的像更亮。
【解析】（1）[1][2]由于透过透镜中心的光线传播方向不会变化，点燃蜡烛，调整烛焰、凸透镜和光
屏的中心大致在同一高度上；实验时，由于蜡烛的燃烧，烛焰逐渐降低，物的位置下移，那么屏上的像
逐渐向上移动。
（2）[3]实验中，由于光屏上能承接到像，该小组的同学能确定烛焰的像是实像。（3）[4]凸透镜的焦距 cm，分析表中信息可知，物距大于二倍焦距时，凸透镜成倒立、缩小、实
像。
（4）[5]另一小组的同学在做该实验时，换用了口径更大一些的凸透镜做实验，但凸透镜的焦距仍为
10cm，换用口径更大的凸透镜来做实验，穿过透镜的光线更多，则光屏上的像更亮。

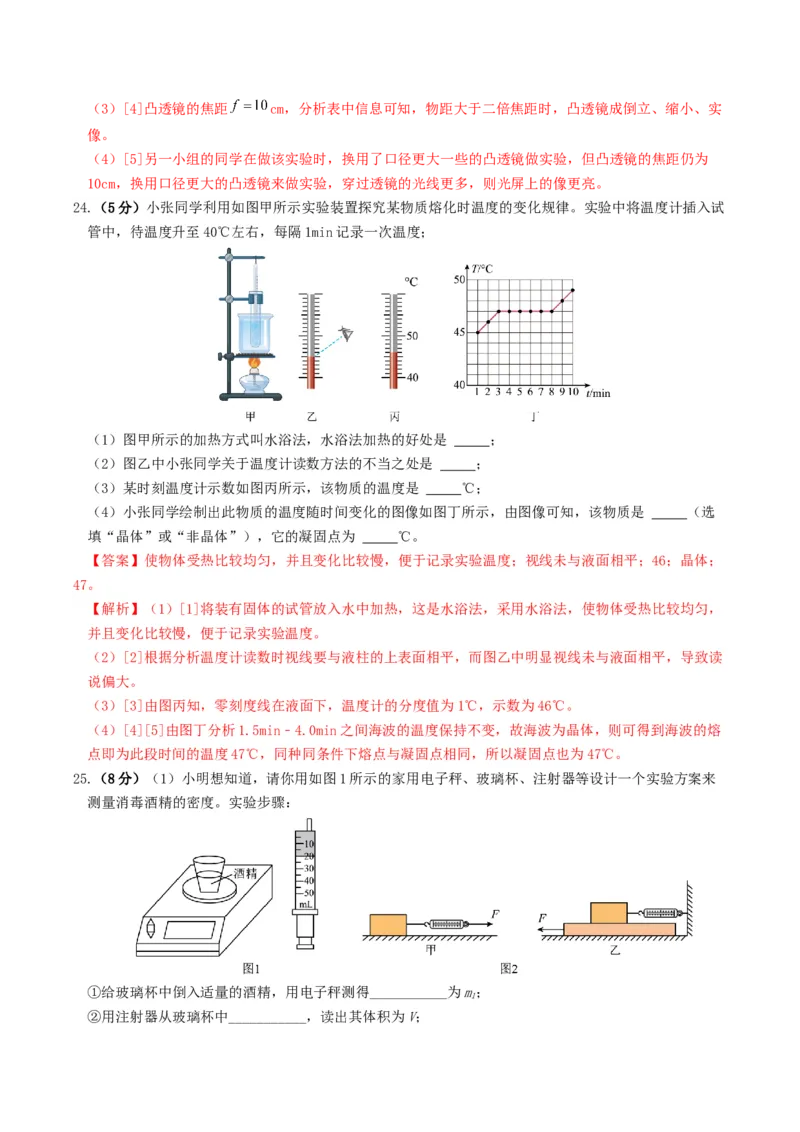

24.（5分）小张同学利用如图甲所示实验装置探究某物质熔化时温度的变化规律。实验中将温度计插入试
管中，待温度升至40℃左右，每隔1min记录一次温度；
（1）图甲所示的加热方式叫水浴法，水浴法加热的好处是 ；
（2）图乙中小张同学关于温度计读数方法的不当之处是 ；
（3）某时刻温度计示数如图丙所示，该物质的温度是 ℃；
（4）小张同学绘制出此物质的温度随时间变化的图像如图丁所示，由图像可知，该物质是 （选
填“晶体”或“非晶体”），它的凝固点为 ℃。
【答案】使物体受热比较均匀，并且变化比较慢，便于记录实验温度；视线未与液面相平；46；晶体；
47。
【解析】（1）[1]将装有固体的试管放入水中加热，这是水浴法，采用水浴法，使物体受热比较均匀，
并且变化比较慢，便于记录实验温度。
（2）[2]根据分析温度计读数时视线要与液柱的上表面相平，而图乙中明显视线未与液面相平，导致读
说偏大。
（3）[3]由图丙知，零刻度线在液面下，温度计的分度值为1℃，示数为46℃。
（4）[4][5]由图丁分析1.5min﹣4.0min之间海波的温度保持不变，故海波为晶体，则可得到海波的熔
点即为此段时间的温度47℃，同种同条件下熔点与凝固点相同，所以凝固点也为47℃。
25.（8分）（1）小明想知道，请你用如图1所示的家用电子秤、玻璃杯、注射器等设计一个实验方案来
测量消毒酒精的密度。实验步骤：
①给玻璃杯中倒入适量的酒精，用电子秤测得___________为m；
1

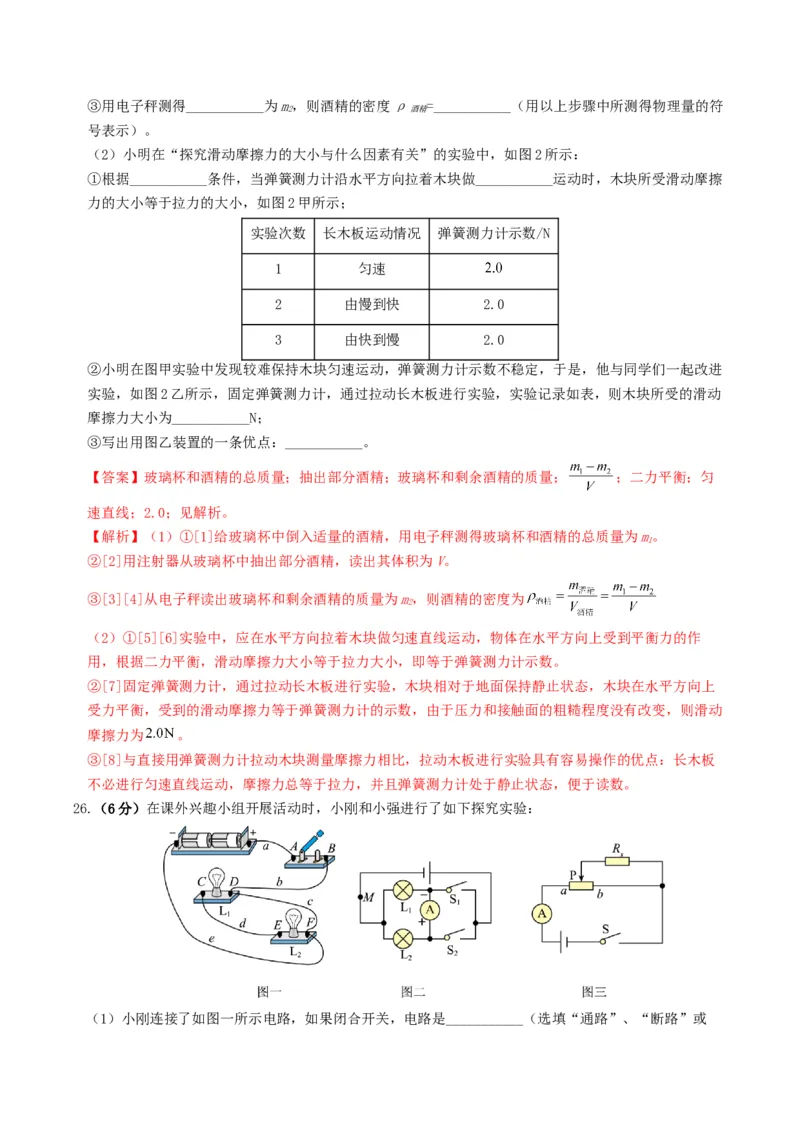

②用注射器从玻璃杯中___________，读出其体积为V；③用电子秤测得___________为m，则酒精的密度ρ =___________（用以上步骤中所测得物理量的符
2 酒精
号表示）。
（2）小明在“探究滑动摩擦力的大小与什么因素有关”的实验中，如图2所示：
①根据___________条件，当弹簧测力计沿水平方向拉着木块做___________运动时，木块所受滑动摩擦
力的大小等于拉力的大小，如图2甲所示；
实验次数 长木板运动情况 弹簧测力计示数/N
1 匀速
2 由慢到快 2.0
3 由快到慢 2.0
②小明在图甲实验中发现较难保持木块匀速运动，弹簧测力计示数不稳定，于是，他与同学们一起改进
实验，如图2乙所示，固定弹簧测力计，通过拉动长木板进行实验，实验记录如表，则木块所受的滑动
摩擦力大小为___________N；
③写出用图乙装置的一条优点：___________。
【答案】玻璃杯和酒精的总质量；抽出部分酒精；玻璃杯和剩余酒精的质量； ；二力平衡；匀
速直线；2.0；见解析。
【解析】（1）①[1]给玻璃杯中倒入适量的酒精，用电子秤测得玻璃杯和酒精的总质量为m。
1
②[2]用注射器从玻璃杯中抽出部分酒精，读出其体积为V。
③[3][4]从电子秤读出玻璃杯和剩余酒精的质量为m，则酒精的密度为
2
（2）①[5][6]实验中，应在水平方向拉着木块做匀速直线运动，物体在水平方向上受到平衡力的作
用，根据二力平衡，滑动摩擦力大小等于拉力大小，即等于弹簧测力计示数。
②[7]固定弹簧测力计，通过拉动长木板进行实验，木块相对于地面保持静止状态，木块在水平方向上
受力平衡，受到的滑动摩擦力等于弹簧测力计的示数，由于压力和接触面的粗糙程度没有改变，则滑动
摩擦力为 。
③[8]与直接用弹簧测力计拉动木块测量摩擦力相比，拉动木板进行实验具有容易操作的优点：长木板
不必进行匀速直线运动，摩擦力总等于拉力，并且弹簧测力计处于静止状态，便于读数。
26.（6分）在课外兴趣小组开展活动时，小刚和小强进行了如下探究实验：
（1）小刚连接了如图一所示电路，如果闭合开关，电路是___________（选填“通路”、“断路”或“短路”）。小刚想将电路拆开重新连接，小强认为只需拆除___________（选填
“a”、“b”、“c”、“d”、“e”）这一根导线，就能成为串联电路；
（2）小强将多余的导线拆除以后，闭合开关S时，灯L、L 都不亮，用一段导线的两端接触A、B两点
1 2
时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L 亮，对此，下列判断中
1
正确的是___________；
A．开关S短路 B．灯L 断路 C．开关S断路 D．灯L 短路
2 2
（3）小刚和小强想比较并联电路中灯泡L 和L 中的电流的大小关系，他们的方案是：按照图二所示的
1 2
电路，只闭合S 测出L 的电流I，只闭合S 测出L 中的电流I，比较I和I的大小，请你评估：他们
2 1 1 1 2 2 1 2
的方案是___________（选填“可行”或“不可行”），理由是___________；
（4）小刚和小强想用“伏安法”测未知电阻的阻值，但是没有找到电压表，于是设计了如图三所示的
电路（变阻器最大阻值为R）进行实验，请将下列实验步骤补充完整：
0
①闭合开关S，将变阻器的滑片移到a端，记录电流表的示数为I；
1
②闭合开关S，将变阻器的滑片移到b端，记录电流表的示数为I；
2
③写出待测电阻的表达式，R=___________（用已知量和测得量的符号表示）。
x
【答案】短路；c；B；不可行；闭合S 时电流表正负接线柱接反； 。
1
【解析】（1）[1]如图所示，当开关S闭合后，电流可以不经过用电器，直接通过a、b、c、e回到电源
的负极，故会导致电源短路。
[2] 要使两灯形成串联，电流则从正极出发，依次经过L、L 回到负极，即拆去c。
1 2
（2）[3]闭合开关S时，灯L、L 都不亮，表明电路中可能存在断路，接触E、F两点时，只有灯L 亮，
1 2 1
表明除了E、F两点外，其它位置与电源是接通的，故E、F两点处存在断路，即L 存在断路。故ACD不
2
符合题意，B符合题意。故选B。
（3）[4][5]题中的方案会导致电流表正负接线柱分别与电源的正极相连，这种做法不可行，原因是会
导致正负接线柱接反。
（4）[6]闭合开关S，将变阻器的滑片移到a端时，R与R并联，则 ；
0 x
闭合开关S，将变阻器的滑片移到b端时，R短路，电路中只有R，则
x 0
联立两式可得 。
四、计算题（本大题共3小题，满分18分）
27.（6分）取两个相同的溢水杯，都装满水，将一块橡皮泥捏成碗状放在其中一个溢水杯中，静止后用量
筒测出溢出的水的体积为55mL；拿出橡皮泥团成实心球状，放入另一个溢水杯中，静止后用量筒测出溢
出的水的体积为50mL，g取10N/kg，ρ ＝1.0×103kg/m3，求：
水
（1）图甲中橡皮泥受到的浮力；
（2）橡皮泥的密度；

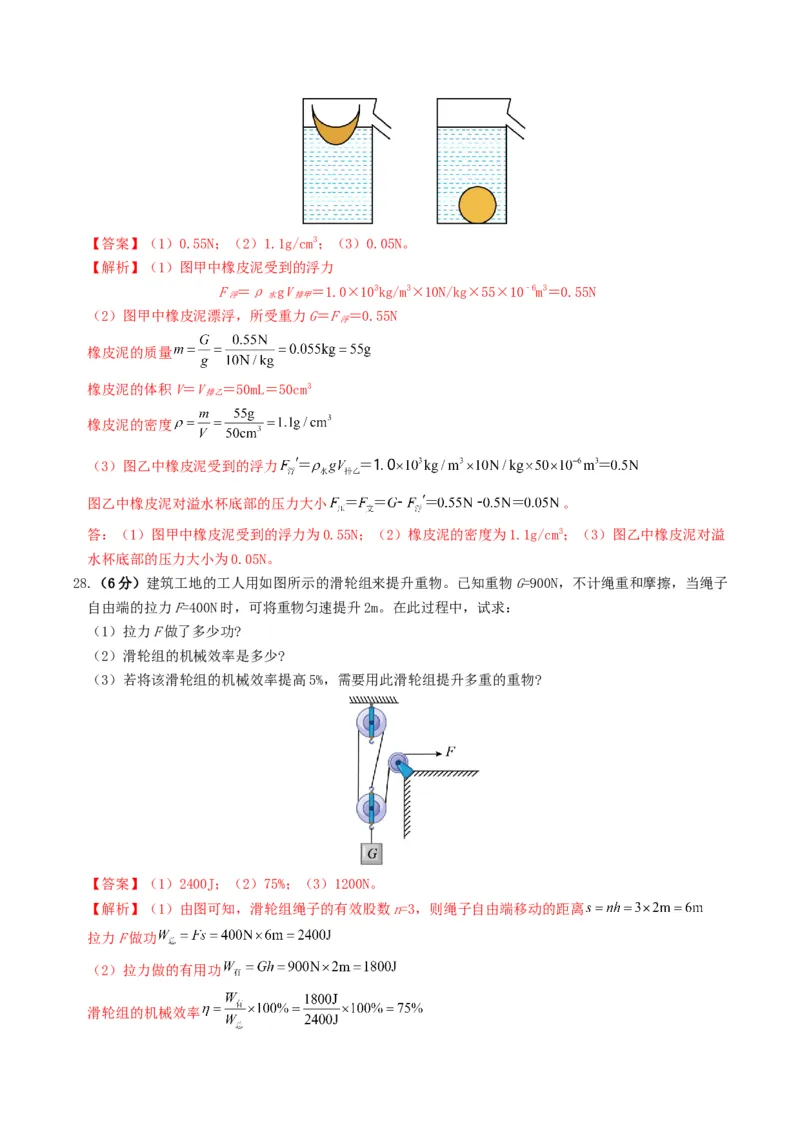

（3）图乙中橡皮泥对溢水杯底部的压力大小。【答案】（1）0.55N；（2）1.1g/cm3；（3）0.05N。
【解析】（1）图甲中橡皮泥受到的浮力
F ＝ρ gV ＝1.0×103kg/m3×10N/kg×55×10﹣6m3＝0.55N
浮 水 排甲
（2）图甲中橡皮泥漂浮，所受重力G＝F ＝0.55N
浮
橡皮泥的质量
橡皮泥的体积V＝V ＝50mL＝50cm3
排乙
橡皮泥的密度
（3）图乙中橡皮泥受到的浮力
图乙中橡皮泥对溢水杯底部的压力大小 。
答：（1）图甲中橡皮泥受到的浮力为0.55N；（2）橡皮泥的密度为1.1g/cm3；（3）图乙中橡皮泥对溢
水杯底部的压力大小为0.05N。
28.（6分）建筑工地的工人用如图所示的滑轮组来提升重物。已知重物G=900N，不计绳重和摩擦，当绳子
自由端的拉力F=400N时，可将重物匀速提升2m。在此过程中，试求：
（1）拉力F做了多少功?
（2）滑轮组的机械效率是多少?
（3）若将该滑轮组的机械效率提高5%，需要用此滑轮组提升多重的重物?
【答案】（1）2400J；（2）75%；（3）1200N。
【解析】（1）由图可知，滑轮组绳子的有效股数n=3，则绳子自由端移动的距离
拉力F做功
（2）拉力做的有用功
滑轮组的机械效率（3）不计绳重和摩擦，由
可得，动滑轮的重力
将该滑轮组的机械效率提高5%时，其机械效率为 ，设提升重物的重力为G′，因克服重物重力
所做功为有用功，克服重物重力和动滑轮重力做的功为总功，所以，滑轮组的机械效率
解得 。
答：（1）拉力F做功2400J；（2）滑轮组的机械效率是75%；（3）若将该滑轮组的机械效率提高5%，
需要用此滑轮组提升1200N的重物。
29.（6分）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样。若不考虑温度对灯泡电阻的影
响，闭合开关，求：
（1）小灯泡的额定电流；
（2）灯泡正常发光时，滑动变阻器1min产生的热量为多少J；
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。
【答案】（1）0.5A；（2）60J；（3）0.75W。
【解析】（1）小灯泡标有“6V 3W”字样，表示灯泡的额定电压是6V，额定功率是3W，由P=UI得，灯
泡的额定电流
（2）灯泡与变阻器串联，电压表测灯的电压。灯泡正常工作时电路中的电流为I=I=0.5A
L
根据串联电路电压的规律，滑动变阻器两端的电压U=U-U=8V-6V=2V
1 L
滑动变阻器1min产生的热量Q=W= UIt=2V×0.5A×1×60s=60J
1
（3）由欧姆定律可知灯泡的电阻
当电压表示数为3V时，即灯泡两端的电压为3V，此时灯泡的实际功率为
答：（1）小灯泡的额定电流为0.5A；（2）灯泡正常发光时，滑动变阻器1min产生的热量为60J；
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率为0.75W。
五、综合题（本大题共2小题，满分9分）
30.（4分）现有0.3kg的汽油（热值为 ）。汽油机燃烧了0.2kg汽油，实际放出的热量为
，产生的有用机械能为 。则：（1）图1所示的，是汽油机的哪个冲程？答：___________冲程；
（2）燃烧0.2kg汽油时，未完全燃烧损耗的能量为___________J；
（3）汽油机的效率为___________；
（4）剩下的汽油，热值为___________J/kg。
【答案】压缩； ；34.5%； 。
【解析】（1）[1]图1所示，两气门关闭，火花塞未点燃，飞轮向上运动，可知是汽油机的压缩冲程，
将机械能转化为内能。
（2）[2]燃烧0.2kg汽油时，应该放出的热量为
实际放出的热量为 ，则未完全燃烧损耗的能量为
（3）[3]由实际放出的热量为 ，产生的有用机械能为 可知，汽油机的效率为
（4）[4]热值是燃料的一种属性，与质量或体积等无关，则剩下的汽油热值仍为 。
31.（5分）某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R为
0
10Ω，电压表量程为3V，R是压敏电阻，R的阻值与平板受到压力F对应的部分数据如下表，平板质量
不计。
压力F/N 0 300 375 500 750 1500
压敏电阻R/Ω 30 25 20 15 10 5
（1）人的体重越重，R的阻值就越 ，电压表的示数越 （均选填“大”或“小”）；
（2）体重为500N的人站在体重计上时，电压表的示数是多大 ？
（3）在电路安全的情况下，体重计能称量的最大值是多少 ？
（4）若想提高称量的最大值，在不改变电压表量程的情况下，写出可采取的一条措施 。【答案】小；大；2.4V；750N；减小电源电压。
【解析】（1）[1][2]由图可知压敏电阻R和定值电阻R串联接入电路，电压表与定值电阻R并联，测
0 0
量定值电阻R两端的电压。体重越大，对压敏电阻的压力越大，由表格数据可知，压力越大，压敏电阻
0
的阻值越小，电路的总电阻越小，由欧姆定律可知电路中的电流越大，由U＝IR可知，R两端的电压越
0
大，即电压表示数越大。
（2）[3]由表格可知，当体重为500N的人站在体重计上时，压敏电阻的阻值为15Ω，电路中的电流为
R两端的电压即电压表的示数为U＝IR＝0.24A×10Ω＝2.4V
0 0 0
（3）[4]当电压表示数最大，即R两端的电压最大为3V时，压敏电阻两端的电压最小，为
0
U ＝U﹣U ＝6V﹣3V＝3V
小 0大
即压敏电阻和定值电阻分担电压相等，根据串联电路分压特点可知，压敏电阻的阻值也为10Ω，由表格
可知，此时压力为750N，即体重计的最大称量值为750N。
（4）[5]在不改变电压表量程的情况下，即电压表示数最大为3V不变，当压敏电阻受到的压力越大，
它的阻值越小，根据欧姆定律可知电路中的电流会变大，所以要提高称量的最大值，可以减小电源电
压。
