2024 年中考第二次模拟考试（天津卷）
物理·全解全析
第Ⅰ卷
本卷共两大题，其39分。
一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一项最符合
题意）

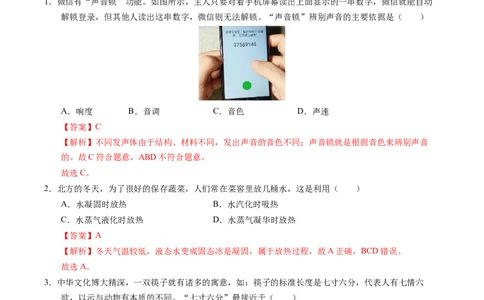

1．微信有“声音锁”功能。如图所示，主人只要对着手机屏幕读出上面显示的一串数字，微信就能自动
解锁登录，但其他人读出这串数字，微信则无法解锁。“声音锁”辨别声音的主要依据是（ ）
A．响度 B．音调 C．音色 D．声速
【答案】C
【解析】不同发声体由于结构、材料不同，发出声音的音色不同；声音锁就是根据音色来辨别声音
的。故C符合题意，ABD不符合题意。
故选C。
2．北方的冬天，为了很好的保存蔬菜，人们常在菜窖里放几桶水，这是利用（ ）
A．水凝固时放热 B．水汽化时吸热
C．水蒸气液化时放热 D．水蒸气凝华时放热
【答案】A
【解析】冬天气温较低，液态水变成固态冰是凝固，属于放热过程，故A正确，BCD错误。
故选A。
3．中华文化博大精深，一双筷子就有诸多的寓意，如：筷子的标准长度是七寸六分，代表人有七情六
欲，以示与动物有本质的不同。“七寸六分”最接近于（ ）
A． B． C． D．
【答案】C
【解析】由生活常识可知，人的手掌长度约为18cm，筷子的长度比人的手掌长一点，约为22cm，即
2.2dm，因此“七寸六分”最接近于2.2dm。
故选C。
4．下列现象或装置中不是利用大气压强原理的是（ ）A． 锅炉的水位计 B． 吸盘
C． 吸管吸饮料 D． 盆景自动供水装置

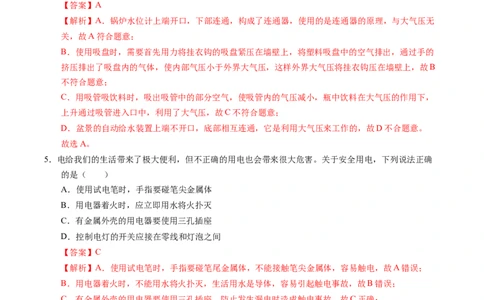

【答案】A
【解析】A．锅炉水位计上端开口，下部连通，构成了连通器，使用的是连通器的原理，与大气压无
关，故A符合题意；
B．使用吸盘时，需要首先用力将挂衣钩的吸盘紧压在墙壁上，将塑料吸盘中的空气排出，通过手的
挤压排出了吸盘内的气体，使内部气压小于外界大气压，这样外界大气压将挂衣钩压在墙壁上，故B
不符合题意；
C．用吸管吸饮料时，吸出吸管中的部分空气，使吸管内的气压减小，瓶中饮料在大气压的作用下，
上升通过吸管进入口中，利用了大气压，故C不符合题意；
D．盆景的自动给水装置上端不开口，底部相互连通，它是利用大气压来工作的，故D不合题意。
故选A。
5．电给我们的生活带来了极大便利，但不正确的用电也会带来很大危害。关于安全用电，下列说法正确
的是（ ）
A．使用试电笔时，手指要碰笔尖金属体
B．用电器着火时，应立即用水将火扑灭
C．有金属外壳的用电器要使用三孔插座
D．控制电灯的开关应接在零线和灯泡之间
【答案】C
【解析】A．使用试电笔时，手指要碰笔尾金属体，不能接触笔尖金属体，容易触电，故A错误；
B．用电器着火时，不能用水将火扑灭，生活用水是导体，容易引起触电事故，故B错误；
C．有金属外壳的用电器要使用三孔插座，防止发生漏电时造成触电事故，故C正确；
D．控制电灯的开关应接在火线和灯泡之间，故D错误。
故选C。
6．滑块被固定在光滑斜面底端的压缩弹簧弹上。滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气
阻力，图中关于滑块的受力示意图正确的是（ ）A． B．
C． D．
【答案】D
【解析】因为斜面光滑，所以滑块与斜面间没有摩擦力。滑块离开弹簧后，受到竖直向下的重力和垂
直于斜面向上的支持力的作用，两个力都作用在滑块的重心上，故ABC错误，D正确。
故选D。

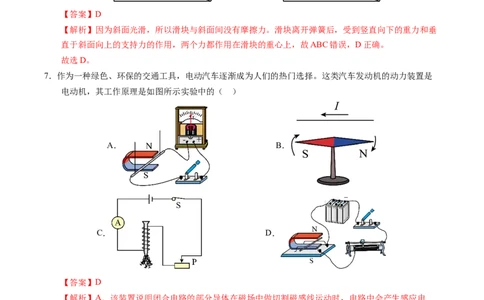

7．作为一种绿色、环保的交通工具，电动汽车逐渐成为人们的热门选择。这类汽车发动机的动力装置是
电动机，其工作原理是如图所示实验中的（ ）
A． B．
C． D．
【答案】D
【解析】A．该装置说明闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电
流，这种现象叫电磁感应，发电机就是利用该原理来工作的，故A不符合题意；
B．图中是奥斯特实验，说明通电导体的周围磁场，故B不符合题意；
C．该装置可以探究影响电磁铁磁性强弱的因素，故C不符合题意；
D．该装置中导体棒通过电流时，会发生运动，说明通电导体在磁场中受到力的作用，是电动机的工
作原理，故D符合题意。
故选D。
8．下列几组生活现象与其所蕴含的物理知识，对应完全正确的是（ ）
A．现象：橡皮筋受拉力发生了形变，人穿旱冰鞋推墙时会后退知识：力的作用是相互的B．现象：用力捏车闸可使自行车停下，鞋底上刻有凹凸不平的花纹知识：减小摩擦
C．现象：拍打窗帘能清除表面浮灰，助跑能使运动员跳得更远知识：利用惯性
D．现象：利用铅垂线判断墙壁是否竖直，关闭发动机的汽车慢慢停下来知识：重力方向竖直向下
【答案】C
【解析】A．橡皮筋受拉力发生了形变，对应的知识是：力可以改变物体的形状；人穿旱冰鞋推墙时
会后退，对应的知识是：力的作用是相互的，故A错误；
B．用力捏车闸可使自行车停下，对应的知识是：在接触面粗糙程度一定时，增大压力可增大摩擦；
鞋底上刻有凹凸不平的花纹，对应的知识是：在压力一定时，增大接触面的粗糙程度可增大摩擦，二
者都是增大摩擦，故B错误；
C．拍打窗帘能清除表面浮灰，助跑能使运动员跳得更远，前者是利用浮灰的惯性，后者是利用运动
员的惯性，都是利用惯性的实例，故C正确；
D．利用铅垂线判断墙壁是否竖直，对应的知识是：重力方向竖直向下；关闭发动机的汽车慢慢停下
来，对应的知识是：力可以改变物体的运动状态，故D错误。
故选C。

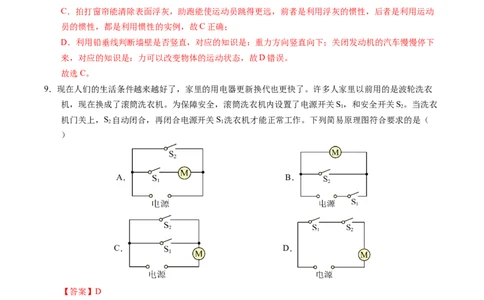

9．现在人们的生活条件越来越好了，家里的用电器更新换代也更快了。许多人家里以前用的是波轮洗衣
机，现在换成了滚筒洗衣机。为保障安全，滚筒洗衣机内设置了电源开关S，和安全开关S。当洗衣
1 2
机门关上，S 自动闭合，再闭合电源开关S 洗衣机才能正常工作。下列简易原理图符合要求的是（
2 1
）
A． B．
C． D．
【答案】D
【解析】A．由图知，闭合开关S 后，电动机即开始工作，再闭合S 后会造成电源短路，故A不符合
1 2
题意；
B．由图知，闭合开关S 后，电动机即开始工作，再闭合S 后会造成电源短路，故B不符合题意；
1 2
C．由图知，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故C不符合题意；
D．由图知，S 闭合后电动机不工作，再闭合开关S 电动机才开始工作，故D符合题意。
2 1
故选D。
10．如图所示，是一种自动测定油箱内油面高度的装置，R 是定值电阻，R 是滑动变阻器，它的金属滑片
0 1
P连在杠杆的一端。下列说法正确的是（ ）A．油位降低，电路中的电流增大
B．R、R 在电路中是并联的
1 0
C．油量表是由电流表改装而成的
D．此装置中去掉R 不影响整个电路的工作
0
【答案】A
【解析】AB．由图可知，电路为串联电路，R 和R 在电路中是串联的；油面降低，浮标下降，滑片
1 0
向下移动，滑动变阻器接入电路的电阻变小，电路中电流变大，故A正确，B错误；
C．油量表并联在滑动变阻器的两端，所以油量表是电压表改装成的，故C错误；
D．去掉R，当滑动变阻器接入电阻为零时，会导致电源短路，故D错误。
0
故选A。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合
题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙
时，在光屏上可成清晰的像。下列说法不正确的是（ ）
A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立放大的像
C．投影仪成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像
【答案】AD
【解析】A．平行于主光轴的光线经凸透镜折射后将会聚于主光轴上的一点，此点即为此透镜的焦
点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为
f=30.0cm-20.0cm=10.0cm
故A错误，符合题意；
B．图乙中，物距u=15.0cm，像距v=30.0cm，像距大于物距，由凸透镜成像规律可知，图乙中烛焰成
的是倒立放大的实像，故B正确，不符合题意；C．图乙中物距小于像距，成倒立放大的实像，根据这个原理制成了幻灯机或投影仪，故C正确，不
符合题意；
D．因为凸透镜成实像时，物距增大，像距减小，所以将蜡烛远离凸透镜，保持凸透镜、光屏位置不
变，则在光屏上不能成清晰的像，要想在光屏上成清晰的像，应将光屏向靠近透镜的方向移动，故D
错误，符合题意。
故选AD。
12．如图所示，电源电压保持不变，R 为定值电阻。闭合开关 S，调节滑动变阻器R，使其阻值从某一位
1 2
置移动到另一位置，两个电阻的 U－I 关系图象如图所示。在这个过程中，下列判断正确的是
（ ）
A．定值电阻R 的阻值为20Ω B．滑动变阻器R 的阻值变化范围为0～20Ω
1 2
C．滑动变阻器R 的功率变化范围0～0.8 W D．电路消耗总功率的变化范围1.2～3.6 W
2
【答案】BD
【解析】A．由题意可知，定值电阻R 和滑动变阻器R 串联接入电路，滑动变阻在移动滑片P的过
1 2
程中，当滑片P移动至最左端时，滑动变阻器接入电路的阻值为零，两端电压也为零，此时只有定值
电阻R 接入电路中，且此时由U－I 关系图象可以看出，电路中的电流
1
I＝0.6A
两端电压为
U ＝6V
总
根据公式 可得
故A错误；
B．当滑动变阻器完全接入电路时，此时电路中的总电阻最大，通过电路中的电流最小，由U－I 关
系图象可以看出，电路中此时电流
I＝0.2A
2
滑动变阻器两端电压为
U ＝4V
P
根据公式 可得，滑动变阻器最大阻值为所以滑动变阻器的阻值范围为0～20Ω，故B正确；
C．由题意可知，当滑动变阻器的阻值等于定值电阻的阻值时，滑动变阻器消耗的电功率最大，由串
联分压规律可知，此时滑动变阻器的电压为3V，根据公式P=UI可得滑动变阻器消耗的最大电功率为
P=UI=3V×0.3A=0.9 W
滑动变阻器R 的功率变化范围0～0.9W，故C错误；
2
D．当滑动变阻器不接入时，电路消耗的总的电功率为
P=UI=6V×0.6A=3.6W
1
当滑动变阻器完全接入时，电路消耗的总的电功率为
P=UI=6V×0.2A=1.2W
2
所以电路消耗总的电功率变化范围为1.2～3.6 W，故D正确。
故选BD。
13．水平面上有一个底面积为S的薄壁圆柱形容器，容器中装有质量为m 的水，现将一质量为m 的物块
1 2
放入容器中，物块漂浮在水面上，如图所示，物块浸入水中的体积为物块体积的 ；用力缓慢向下压
物块直至物块恰好浸没在水中（水未溢出），如图所示。下列说法正确的是（已知水的密度是ρ）（
0
）
A．物块的体积为
B．物块的密度为
C．图中压力F的大小为
D．图中水对容器底部的压强为
【答案】BD
【解析】A．现将一质量为m 的物块放入容器中，物块漂浮在水面上，由物体的浮沉条件可知，F
2 浮
=G。由F =ρ V g和G=mg可得
浮 液 排
物块的体积为
①
故A错误；B．质量为m 的物块漂浮在水面上，由物体的浮沉条件可知，F =G。由F =ρ V g和G=mg=ρVg
2 浮 浮 液 排
可得
物块的密度为
故B正确；
C．用力缓慢向下压物块直至物块恰好浸没在水中（水未溢出），物块在竖直方向上受到竖直向上的浮力
和竖直向下重力和压力F。则压力F的大小为
②
由物块浸没在水中可知，V =V。再将①式代入②式可得，压力F的大小为
排
故C错误；
D．图中水的深度为
由p=ρgh可知，水对容器底部的压强为
故D正确。
故选BD。
第Ⅱ卷
本卷共两大题，共61分。
三、填空题（本大题共6小题，每小题4分，共24分）
14．有时黑板反射的太阳光会“晃”着同学的眼睛，这是因为太阳光照射到黑板上，发生了 反射的
缘故（选填“镜面”或“漫”）；“坐井观天，所见甚小”涉及的光学原理是光的 。
【答案】 镜面 直线传播
【解析】[1]黑板“反光”是因为黑板发生了镜面反射，黑板反射的光线比粉笔字反射的光线强，使
人无法看清黑板上的字。
[2]光在同一种均匀介质中是沿直线传播的，所以“坐井观天，所见甚小”是光沿直线传播形成的。
15．在劳动实践活动中，同学们生火做饭，切菜下锅，大秀厨艺。烧水是通过 的方式改变水
的内能； 炒菜时菜香扑鼻说明分子在不停地做 。【答案】 热传递 无规则运动
【解析】[1]同学们生火做饭，烧水时，水吸收铁锅的热量温度升高内能增加，是通过热传递改变水
的内能的。
[2]炒菜时菜香扑鼻是扩散现象，说明分子在不停地做无规则运动，温度越高，香味扩散的越快。
16．如图人站在匀速上升的自动扶梯上，以地面为参照物人是 （选填“运动”或“静止”）的；人
匀速上升过程中的机械能 （选填“增大”、“减小”或“不变”）。
【答案】 运动 增大
【解析】[1]以地面为参照物人的位置发了改变，故以地面为参照物，人是运动的。
[2]人匀速上升过程中，速度不变，动能不变，高度变大，重力势能变大，故机械能增大。
17．搬运砖头的独轮车，车箱和砖头所受总重力G=500N，如图所示，独轮车相当于一个 杠
杆，推车时，人手向上的力F为 N。
【答案】 省力 150
【解析】[1]车轮是支点，动力臂大于阻力臂，所以独轮车相当于一个省力杠杆。
[2]由杠杆平衡条件可知，人手向上的力F为
解得
18．已知两个小灯泡L、L 的电阻分别为R=10Ω，R=20Ω（不计温度对小灯泡电阻的影响），现将它们
1 2 1 2
串联在如图甲所示的电路中，当开关S闭合后，电压表V、V 的示数之比U：U= ；经过一段
1 2 1 2
时间后，电压表V 的示数变为零，电压表V 示数不变，发生的故障可能是 （选填“L 短路”或
2 1 1
“L 短路”）。
2【答案】 3︰2 L 短路
2
【解析】[1]由甲图可知电压表V 测量小灯泡L 的电压，电压表V 测量小灯泡L 和L 的总电压，若
2 2 1 1 2
L 上电压为U，L 上电压为U，由串联分压、电压之比等于电阻之比可知
1 1 2 2
整理得U=2U，则两电表示数之比为
2 1
即两电压表示数之比为3︰2
[2]经过一段时间后，电压表V 的示数变为零，说明灯泡L 发生了短路，电压表V 之前测量的是L
2 2 1 1
和L 的总电压，等于电源电压，L 短路后L 电压等于电源电压，此时V 测量L 的电压，故示数不
2 2 1 1 1
变。
19．如图甲是一款智能控温抗寒服，抗寒服内有输出电压为5V的充电宝，为内部电加热模块供电。如图
乙所示为其简化电路图，R、R 均为电热丝（阻值不变），抗寒服有低温挡4W和高温挡14W两挡，
1 2
可实现“恒温保暖”或“10秒速热”。分析可知：当开关S、S 都闭合时，抗寒服处于 挡。
1 2
电阻R 的阻值是 Ω。
2
【答案】 高温 2.5
【解析】[1]当开关S 闭合、S 断开时，电路为电阻R 的简单电路，再闭合S，两电阻并联接入电
1 2 1 2
路，并联电路总电阻小于任一分电阻，根据 可知，此时电路电功率较大，抗寒服处于高温
挡，则只闭合开关S 时，抗寒服处于低温挡，开关S、S 都闭合时，抗寒服处于高温挡。
1 1 2
[2]根据分析可知，R 的功率
2
电阻R 的阻值是
2四、综合题（本大题共6小题，共37分。解题中要求有必要的分析和说明，计算题还要有公式及数据代入
过程，结果要有数值和单位）
20．如图的多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。其铭牌如下表所示：在
标准大气压下，使用高温挡将初温是20℃的一壶水烧开，已知水的比热容 ，求：
(1)水吸收的热量；
(2)若养生壶高温挡加热效率为80%，烧开一壶水需要多少秒的时间。
【答案】(1)3.696×105 J；(2)420s
【解析】(1)水的质量
m =ρV=1×103kg/m3×1100×10-6m3=1.1kg
在标准大气压下，使用高温挡将初温是20℃的一壶水烧开，则水吸收的热量
Q =cm(t-t)=4.2×103J/(kg·℃)×1.1kg×(100℃-20℃)=3.696×105J
吸 0
(2)养生壶高温挡加热效率
烧开一壶水的时间
= 420s
21．某同学用压强计“探究影响液体内部压强大小的因素”，实验装置如图所示：
（1）液体内部压强的大小是通过压强计U形管左右两侧液面产生的 反映的；
（2）比较甲、乙两图，可以得到，液体内部压强的大小与液体的 有关；比较 两图，可
以得到，液体内部的压强大小与液体的 有关；（3）以上实验探究过程中，运用的物理探究方法是 和转换法；
（4）该同学与其他同学交流后又设计了图丁所示的装置，也可以用来“探究影响液体内部压强大小
的因素”。在隔板两侧分别加入相同深度的液体A、B，根据橡皮膜的凹凸情况，得出：ρ ρ 。
A B
（选填“>”“=”或“<”）
【答案】 高度差 深度 甲、丙 密度 控制变量法 <
【解析】（1）[1]本实验通过观察U形管压强计左右两侧液面高度差来反映液体内部压强的大小，高
度差越大，液体内部压强越大。
（2）[2]比较甲、乙两图，在同种液体中，乙中探头所处深度更深，U形管两端液面高度差更大，液
体压强越大，所以可知液体内部压强的大小与液体的深度有关。
[3][4]观察甲、丙两图发现，液体的深度相同，液体密度越大，形管液面高度差越大，液体的压强越
大，实验说明液体压强大小跟液体密度有关。
（3）[5]通过甲、乙两图可知，控制液体种类相同，研究液体内部压强的大小与液体的深度的关系，
比较图中的甲、丙两图可知，控制探头在液体中的深度相同，液体的密度不停，可以探究液体内部的
压强的大小与液体的密度有关；实验中应用了控制变量法。
（4）[6]如图丁﹐橡皮膜向左凸，说明在同一深度，液体向左的压强大于液体向右的压强，所以
p <p ,所以ρ gh<ρ gh，液体深度相同，所以ρ <ρ 。
A B A B A B
22．如图所示，在“测量滑轮组的机械效率”实验中，小程同学用3N的拉力缓慢匀速拉动绳子自由端，
使钩码在4s内升高0.1m。已知每个钩码受到的重力为2N。求：在此过程中
(1)拉力的有用功率；
(2)拉力做的总功；
(3)滑轮组的机械效率。
【答案】(1)0.15W；(2)0.9J；(3)67%
【解析】解：(1)根据题意可知
G=2N，h=0.1m
则根据功的公式W=Fs可得有用功为
W=3Gh=3×2N×0.1m=0.6J
u
根据功率得定义 得(2)根据题意可知
F=3N，s=3h=3×0.1m=0.3m
根据功的公式W=Fs可得
W=Fs=3N×0.3m=0.9J
(3)根据机械效率公式
η= =
23．沈仔细同学做“测量小灯泡电功率”的实验，电源电压恒为 ，小灯泡上标有“ ”字样．请你
完成下列内容：
（1）用笔画线代替导线，将图中的实物电路连接完整．
（2）闭合开关前，应将滑动变阻器的滑片移到 （选填“A”或“B”）端．
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数．这个故障可能是灯泡
（选填“断路”或“短路”）造成的．
（4）排除故障后继续实验，他进行了4次测量，并将有关数据及现象记录在表格中．
物理量
电压U/V 电流 实际功率 小灯泡亮度
次数
1 0.5 0.12 0.06 不亮
2 1.5 0.20 0.30 稍亮
3 2.5 0.30 正常
4 2.8 0.32 0.90 更亮
分析表中信息，可知小灯泡的额定功率为 W ；还可得出的结论：小灯泡的实际电功率越
，灯泡越亮．
【答案】 A 断路 0.75 大
【解析】（1）做“测量小灯泡电功率”的实验，应将电压表并联在小灯泡两端，已知小灯泡的额定
电压为2.5V，故选用0~3V量程；滑动变阻器的接线柱采用“一上一下”方式串联在电路中（2）闭合开关前，应将滑动变阻器的滑片置于阻值最大位置，移到A端．
（3）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数．这个故障可能是灯泡断路造成
的．
（4）分析表中信息，可知小灯泡的额定功率为P =U I=2.5V×0.3A=0.75W．
额 额
比较小灯泡在不同电压下的发光情况可知，小灯泡的实际电功率越大，灯泡越亮．
24．小明的妈妈用大豆、核桃、花生等食材制作营养豆浆，小明发现把核桃放入水中，核桃漂浮在水面
上，于是想测量核桃的密度。他挑选了一个不透水的核桃，家中的工具和器材有：厨房电子秤（参数
如图）、卷尺、购物用的弹簧秤、玻璃杯、缝衣针、细线和足量的水（已知水的密度为）。请你从中
0
选用部分工具和器材，帮他们设计一种精确测量核桃密度的实验方案。
（1）写出主要的实验步骤；
（2）写出核桃密度的数学表达式（用已知量和测量量表示）。
【答案】（1）见解析；（2）见解析
【解析】（1）主要步骤为：①在玻璃杯中加入适量的水，能让核桃完全浸没在水，将玻璃杯放在电
子秤上，记录电子秤示数为m；②将核桃放入水杯中，记下电子秤示数为m；③用缝衣针将核桃完全
1 2
压入水杯中，记录电子秤示数为m。
3
（2）根据上面步骤，核桃的质量为
根据力的作用是相互的，核桃浸没时受到的浮力等于未放入核桃与核桃完全浸没后电子秤增加的总
压力，故浮力为
核桃的体积为
核桃密度的数学表达式为
25．在物理兴趣小组活动中，小亮利用三个定值电阻R=1Ω、R=2Ω、R=4Ω制作了一个电阻箱，其外观
1 2 3
如图甲所示，有A、B、C、D四个接线柱，将其中任意两个接线柱接入电路，可以得到若干个阻值不
同的电阻。小红对这个电阻箱的内部结构产生了极大的兴趣，于是组装了如图乙所示的探测电路，其中电源电压恒为3V，电流表选用0-0.6A的量程，其分度值为0.02A。
（1）小红的基本思路是将探测电路E、F两点分别与A、B、C、D四个接线柱中的任意两个相连
接，从而根据电流表的示数得到这两个接线柱之间的电阻。当小红将E、F分别与A、B相连，正要闭
合开关，小亮阻止了她，这是因为 ；
（2）小红改进了图乙中的探测电路，在其中串联一个R=4Ω的定值电阻，并继续进行实验，得到如
0
表所示的数据，通过计算及推导，请你帮她在图丙虚线框中画出电阻箱内部三个电阻连接电路图
；
测试次数 与E、F连接的接线柱 电流表示数/A
第1次 A、B 0.6
第2次 B、C 0.5
第3次 C、D 0.3
（3）对整个探究过程与结果，下列说法中正确的是 ；
A．若直接A、B、C、D中任意两个接线柱连入电路，可以分别得到1Ω、2Ω、3Ω、4Ω、5Ω、6Ω六
个不同的电阻值
B．若将（2）中改进后的探测电路E、F分别与B、D连接，可读取电流表的示数为0.375A
C．若在（2）中不加4Ω的电阻，而将电流表换接“0~3A”量程，也可完成实验
D．若将（2）中4Ω的定值电阻换成10Ω的定值电阻，也可完成实验
【答案】 电路中电流过大，可能会烧坏电流表 AC
【解析】（1）[1]因该电阻箱的接线情况未知，A、B间接的电阻可能是R、R 或R，电源电压为
1 2 3
U，当A、B间接的电阻是R 时，有欧姆定律可知，此时电路中电流为
1
当A、B间接的电阻是R 时，此时电路中电流为
2
当A、B间接的电阻是R 时，此时电路中电流为
3而电流表的量程为0~0.6A，三种情况均超过电流表量程，可能会烧坏电流表，故小亮要阻止他。
（2）[2]第一次实验时，由U=3V，电流I'=0.6A可知电路中总电阻为
1
因定值电阻R 与被测电阻串联可知，定制电阻阻值为
0
R -R=5Ω-4Ω=1Ω=R
总1 0 1
即A、B间接的是R；
1
第二次实验时，由U=3V，电流I'=0.5A可知电路中总电阻为
2
因定值电阻R 与被测电阻串联可知，定制电阻阻值为
0
R -R=6Ω-4Ω=2Ω=R
总2 0 2
即B、C间接的是R；
2
第三次实验时，由U=3V，电流I'=0.3A可知电路中总电阻为
3
因定值电阻R 与被测电阻串联可知，定制电阻阻值为
0
R -R=10Ω-4Ω=6Ω
总1 0
即C、D间是R 和R 串联后接入电路，则电阻箱内部如图所示
2 3
（3）[3]A．由上图可知，A、B间的电阻为1Ω，A、C间的电阻为3Ω，A、D间的电阻为5Ω，B、C
间的电阻为2Ω，B、D间的电阻为4Ω，C、D间的电阻为6Ω，故A正确；
B．E、F分别与B、D连接时由上图可知此时电阻R 接入电路，电路中总电阻为
3
R =R+R=4Ω+4Ω=8Ω
总 0 3
则电路中电流为
而电流表分度值为0.02A，对电流表读数时不能读出0.375A，故B错误；
C．若在（2）中不加4Ω的电阻，表格中三次实验对应的电流分别为3A、1.5A、0.75A，而将电流表
换接“0~3A”量程，也可完成实验，故C正确；
D．若将（2）中4Ω的定值电阻换成10Ω的定值电阻，表格中三次实验对应的电流分别为0.273A、0.25A、0.1875A，因此时电流表分度值为0.02A，电流表无法读出对应的电流，不能完成实验，故D
错误。
故选AC。
