2024 年中考第二次模拟考试（广州卷）
物理·全解全析
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。
1．下列说法正确的是（ ）
A．太阳能和电能都是可再生能源
B．超导体可用来制作加热器内的电热丝
C．太阳内部氢原子发生裂变释放出核能
D．风能、水能、化石能源都是一次能源
【答案】D
【详解】A．一次能源可以进一步分为再生能源和非再生能源两大类型，电能是一种二次能源，属于不可再生能源，
故A错误；
B．超导体电阻几乎为零，电流流过几乎不产生热效应，而加热器的电热丝主要利用的就是电流的热效应，所以超
导体不能用来制作加热器内的电热丝，故B错误；
C．太阳内部氢原子发生核聚变释放出核能，故C错误；
D．风能、水能属于可再生能源，属于一次能源，而化石能源使用完后不可能在短时间内形成，是不可再生能源，
也属于一次能源，故D正确。
故选D。

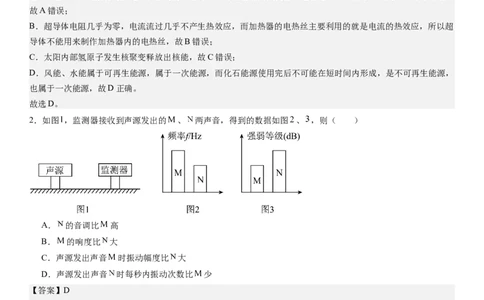

2．如图 ，监测器接收到声源发出的 、 两声音，得到的数据如图 、 ，则（ ）
A． 的音调比 高
B． 的响度比 大
C．声源发出声音 时振动幅度比 大
D．声源发出声音 时每秒内振动次数比 少
【答案】D
【详解】根据图示可知， 的频率大于 的频率，声源发出声音 时每秒内振动次数比 少，则 的音调高；
的响度大于 的响度，声源发出声音 时振动幅度比 小，所以 的响度大，故D符合题意，ABC不符合题
意。
故选D。
3．下列对生活现象的解释正确的是（ ）
A．舞台上常见的“白雾”是干冰升华形成的二氧化碳气体
B．烧开水时，壶嘴附近冒出的“白气”是壶嘴喷出的热气液化形成的
C．冬天，晨练的人呼出的“白气”是空气中的水蒸气遇冷液化形成的小水珠
D．冬天，窗户玻璃上的“冰花”是水蒸气在玻璃外壁凝华形成的
【答案】B【详解】A．干冰升华从周围吸热，空中的水蒸气遇冷液化形成的小水滴飘散在空中，形成了我们看到的白雾，故
A错误；
B．烧开水时壶嘴冒出的“白气”，是水蒸气遇冷液化形成的小水滴，故B正确；
C．冬天，晨练的人呼出的“白气”是人呼出的水蒸气遇冷液化形成的小水珠，故C错误；
D．冬天，窗户玻璃上的“冰花”是水蒸气在玻璃内壁凝华形成的，故D错误。
故选B。
4．如图，用甲、乙两个滑轮质量不同的滑轮组将相同质量的两个物体匀速提升相同高度，甲、乙滑轮组绳子自由
端的拉力分别为F 和F，移动的距离分别为s 和s，若甲滑轮组的机械效率比乙高。则（ ）
1 2 1 2
A．F 做功比F 多
1 2
B．F 一定比F 大
1 2
C．s 一定比s 小
1 2
D．甲滑轮做的有用功一定比乙多
【答案】C
【详解】AD．物体的质量相同，由 可知，物体的重力相等，由 可知，提升高度的相同时，两滑轮
组做的有用功相等；甲滑轮组的机械效率比乙高，两滑轮组做的有用功相等，由 可知，F 做功比F
1 2
少，故AD不符合题意；
C．由图可知，两滑轮组绳子承重段数分别为
n ＝2，n ＝3
甲 乙
甲中绳子自由端移动的距离
乙中绳子自由端移动的距离
即s 一定比s 小，故C符合题意；
1 2
B．由 可知，F 做功比F 少，s 比s 小时，无法比较F 和F 的大小关系，故B不符合题意。
1 2 1 2 1 2
故选C。
5．2021年4月，中国女足通过奋勇拼搏，晋级奥运会。如图是足球落地后又弹起的示意图分析可知，足球
（ ）A．在B点时受力平衡
B．在A、D两点动能可能相等
C．在C点时，若所受力全部消失，其运动状态将不断改变
D．在运动过程中，只存在动能和势能的相互转化
【答案】B
【详解】A．B点只受重力，不平衡，故A不符合题意；
B．运动过程中有空气阻力，所以AD速度可能相同，动能可能相同，故B符合题意；
C．在C点时，若所受力全部消失，其运动状态将不变，故C不符合题意；
D．在运动过程中，机械能不守恒，不可能只存在动能和势能的相互转化，故D不符合题意。
故选B。
6．某智能家政机器人有三种识别启动方式:人脸识别(S )、指纹识别(S )、密码识别(S ),只要其中一种方式识别成功,
1 2 3
则相应开关闭合,机器人启动(机器人用 表示),下列电路设计符合要求的是
A． B． C． D．
【答案】C
【详解】智能家政机器人有三种识别启动方式只要其中一种方式识别成功，则相应开关闭合,说明三种识别方式各
自可独立运行且互不影响，所以该机器人三种启动方式为并联关系，只有C选项中的电路图符合题意．
7．电磁铁外部磁感线分布如图1，将磁化后的缝衣针放在电磁铁附近，静止时如图2，a表示垂直于纸面的一根导
线，它是闭合电路的一部分，则（ ）
A．针尖是S极
B．a所处磁场方向向左
C．a水平向右运动时，会产生感应电流
D．a向上运动时，不会产生感应电流
【答案】A
【详解】A．图1通电螺线管的右端是S极；图2螺线管中电流方向发生改变，则磁场方向发生改变，螺线管右端
是N极，左端是S极；在磁体外部，磁感线从N极指向S极，磁化后的缝衣针（小磁针）静止时N极的指向与该点磁场方向一致，所以缝衣针右端为N极，即针尖是S极，故A正确，符合题意；
B．a处的磁场方向向右，故B错误，不符合题意；
CD．要使导线（闭合电路的一部分）在磁场中运动时产生感应电流，则导线必须做切割磁感线运动，a水平向右
运动时，没做切割磁感线运动，不会产生感应电流；a向上运动时，做切割磁感线运动，会产生感应电流，故CD
错误，不符合题意。
故选A。
8．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S，灯L 亮；②再闭合S，灯
1 1 2
L 亮，灯L 不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障
1 2
可能是（ ）
A．灯L 短路 B．c点左侧的零线断路
2
C．灯L 所在支路断路 D．c、d两点间断路
2
【答案】D
【详解】B．闭合S，灯L 亮，电路中有电流，说明电路为通路，从保险丝 a S L 以及c点左侧的零线
1 1 1
都没有断路，故B错误；
A．断开S，闭合S，灯L 不亮，灯L 不亮的原因有两个：一个是断路、一个是短路；若灯L 短路时，电路的电
1 2 2 2 2
流会很大，将保险丝烧断，灯泡L 也不会发光，a、b两个接线点上，试电笔的氖管都不会发光，故A错误；
1
C．若灯L 所在支路开路，d点氖管不发光，故C错误;
2
D．若c、d两点间开路，灯泡L 与零线不能构成闭合电路，电路中没有电流，灯泡不会发光，但d点会通过灯泡
2
L 与火线间接相连，试电笔的氖管会发光，故D正确。
2
故选D。
9．如图a，水平地面粗糙程度相同，用水平拉力F拉物体做直线运动，物体通过A、B、C、D段时“s﹣t”图像如
图b，其中，物体经过各点的时刻在图像中已标注。与AB段相比，CD段（ ）
A．物体所受摩擦力较大
B．水平拉力F做的功较多
C．拉力F较小
D．水平拉力F做功的功率较小
【答案】D
【详解】A．物体在AB段和CD段对水平地面的压力相等，水平地面粗糙程度相同，所以物体在AB段和CD段
所受摩擦力大小相等，故A错误。BC．由图可知，物体在AB段和CD段均做匀速直线运动，受到的拉力和摩擦力是一对平衡力，二者大小相等。
由A知，物体在AB段和CD段所受摩擦力大小相等，所以物体在AB段和CD段所受拉力大小相等。由图可知，
物体在AB段的速度为3m/s，时间是2s，在CD段的速度为2m/s，时间是3s，根据s＝vt可知，物体在AB段和
CD段通过的路程相等，所以AB段和CD段水平拉力F做的功相等，故BC错误。
D．水平拉力F做的功相等，物体在CD段所用时间大于AB段，根据 可知，与AB段相比，CD段水平拉力
F做功的功率较小，故D正确。
故选D。
10．如图水平面上有两个相同的杯子，分别装不同的液体，将同一个小球A分别放入两杯中，静止时，小球A在
甲液体中漂浮，在乙液体中沉底。再往两个杯中放一些盐，杯中液体密度都增大，但两物体仍处于原来的状态，
加入盐后（ ）
A．小球A在甲液体中受到的浮力变大
B．小球A在乙液体中受到的浮力不变
C．小球A在甲液体中受到的浮力大于在乙液体中受到的浮力
D．小球A在甲液体中受到的浮力等于在乙液体中受到的浮力
【答案】C
【分析】物体漂浮时，受到的浮力等于其重力，物体在液体中下沉时，受到的浮力小于重力；物体受到的浮力与
液体的密度和排开的液体的体积有关。
【详解】由图可知，小球A在甲液体中始终处于漂浮状态，浮力等于重力，浮力不变；小球A在乙液体中下沉，
受到的浮力小于重力，加入盐后，液体的密度变大，排开的液体的体积不变，则小球受到的浮力变大，但仍小于
重力；所以小球A在甲液体中受到的浮力大于在乙液体中受到的浮力。
故选C。
二、非选择题：本题共8小题，共60分。按题目要求作答。
11（4分）（1）如图，从空气中的光源S点发出a、b、c三条光线倾斜射向透明的亚克力材料（有机玻璃），其
中一束光折射后经过M点，这条光线是 ；
（2）请画出光点S经亚克力反射所成的像，并画出经反射后照亮墙上N点的光线 。【答案】 c
【详解】（1）[1]如图1，从空气中的光源S点发出a、b、c三条光线倾斜射向透明的亚克力材料（有机玻璃），
其中一束光折射后经过M点，由于光从空气斜射入其他透明物质时，折射角小于入射角，折射光靠近法线，故向
上偏折，这条光线是c。
（2）[2]画出S关于反射面的对称点，即S的像S'；连接S'与N，与镜面相交的点是入射点，画出反射光线和入射
光线，如图所示：
12（6分）（如图甲，重力为G质量分布均匀的木棒左端与支点O连接，绕O转动时，棒所受的摩擦力可忽略不
计。棒重心处受到竖直向上的拉力 保持静止。
（1）若以 为杠杆的动力，G为杠杆的阻力，则 G（选填“大于”或“小于”或“等于”）；
（2）撤去 ，改用与 等大的拉力 作用在C点棒仍静止在原位置，如图乙所示。则 的力臂 的力
臂 （选填“大于”或“小于”或“等于”）；判断依据： 。
【答案】 等于 等于 见解析
【详解】（1）[1]如图甲所示，力臂是支点到力的作用线的距离，重力和F 的作用线共线，故对应的力臂相等，
1
根据杠杆平衡条件，F＝G。
1
（2）[2][3]由（1）知，F＝G，又F＝F，所以F＝G，根据杠杆平衡条件，l＝l。
1 2 1 2 1 2
13（5分）如图，透镜焦距为5cm，O为光心，物体AS上的S点发出的平行于主光轴的光线a经透镜后的光线b与
S点发出的过光心的光线c经透镜后的光线d相交于点S'。
（1）画出光线a、b、c、d；
（2）与AS比较，AS经透镜成 （填“倒立”“正立”）、 （填“放大”“缩小”“等大”）的实像；
（3）若物体不动，透镜水平向左移动1cm，则光线b过主光轴的点 （填“左移”“右移”“不动”）。【答案】 倒立 放大 左移
【详解】（1）[1]物体AS上的S点发出的平行于主光轴的光线a经透镜后的光线b会聚于焦点，S点发出的过光心
的光线c经透镜后的光线d方向不变，光线a、b、c、d如下图：
（2）[2][3]根据凸透镜成像规律，由上图可知，当物距大于一倍焦距小于二倍焦距（2f>u>f）时，成倒立、放大的
实像。
（3）[4] 平行于主光轴的光线在对面会聚于焦点后继续传播，若物体不动，透镜水平向左移动1cm，焦点也左移，
则光线b过主光轴的点也左移。
14(5分)伏安法测电阻的实验。
（1）如图1是小红连接的电路。实验中某次电压表、电流表示数如图2，测的是 （选填“定值电阻”或
“滑动变阻器”）的阻值，该阻值R= Ω；
（2）小红接着粗略测量另一个未知电阻R 的阻值，只利用如图2中已有的实验仪器进行实验。
X
①在虚线框内画出你设计的电路图 ；
②实验步骤 ：【答案】 滑动变阻器 5 ①根据电路图连接实物图；
②闭合开关S，分别读出电压表U 和电流表的示数I；
x x
③未知电阻R 的阻值为
x
【详解】（1）[1][2]由图可知，定值电阻、滑动变阻器和电流表串联，电压表并联在滑动变阻器两端，故图1电路
是测滑动变阻器的阻值；实验中某次电压表、电流表示数如图，电压表
选用小量程，分度值0.1V，其示数为1V；电流表选用小量程，分度值0.02A，其示数为0.2A，则该阻值R为
（2）[3]在图2中有电压表和电流表，根据 可知，用电压表测未知电阻R 两端的电压，用电流表测通过未知
x
电阻R 的电流；电路设计如图所示：
x
[4]实验步骤：
①根据电路图连接实物图；
②闭合开关S，分别读出电压表U 和电流表的示数I；
x x
③未知电阻R 的阻值为
x
15(6分) 小宸在夜市见到一种“过山车保龄球”游戏，如图1，只要把保龄球从水平轨道以一定速度推出，球最
终能停止在下凹弯道上，就算挑战成功，可获得丰厚奖金。小宸发现几乎没有能成功挑战的人。她回家做了一个
相似的模型如图b，其中AB为水平轨道，C为上凸弯道的最高点，D为下凹弯道最低点。
（1）小宸在第一次实验时，小球以v 推出，小球未能越过C点就返回水平轨道；若要小球能越过C点，小宸以v
1 2
推出同一小球，v 必须 v；（选填“大于”、“小于”或“等于”）
2 1
（2）当小球离开手以v 推出后，小宸利用相机拍下小球从A运动到C的过程中，每经过相同时间时的位置如图
1
2。在AB轨道上，小球受到的重力做功为W ＝ J；小球受到的摩擦阻力 （选填以下选项）；
G
A、很小，可以忽略不计
B、与小宸给小球的推力相等C、等于小球的重力
D、比较大，但比小宸给小球的推力小
（3）若小球的机械能保持不变，当小球能以一定速度v 通过C点时，它返程中 （选填“能”或“不
2
能”）通过C点，判断的依据是： ；
（4）若要提高小球停在D点的成功率，以下措施有效的是： 。
A、在导轨上涂一层润滑油
B、在导轨上铺一层绒布
C、选用相同质量，表面更光滑的小球
【答案】 大于 0 A 能 见解析
B
【详解】（1）[1]小宸在第一次实验时，小球以v 推出，小球未能越过C点就返回水平轨道；说明动能转化为重力
1
势能较小，不能到达C点，因而需要增大动能，若要小球能越过C点，小宸以v 推出同一小球，v 必须大于v。
2 2 1
（2）[2]当小球离开手以v 推出后，小宸利用相机拍下小球从A运动到C的过程中，每经过相同时间时的位置如图
1
2。在AB轨道上，小球受到的重力竖直向下，而水平移动距离，重力方向没有距离，故重力不做功，即W ＝0J。
G
[3]在AB轨道上小球水平运动时，速度几乎不变，处于平衡状态，说明受到的摩擦力很小，可以忽略不计，故A
符合题意，BCD不符合题意。
故选A。
（3）[4][5]若小球的机械能保持不变，当小球能以一定速度v 通过C点时，它返程中机械能不变，因而可以通过C
2
点，判断的依据是：机械能不变，返回后的高度相同，重力势能相同，故到达C点的动能相同，因而可以返回。
（4）[6]若要提高小球停在D点的成功率，即返回时不能到达C，即机械能不守恒，因而需要增大摩擦力使得机械
能转化为内能，故在导轨上铺一层绒布可以通过增大接触面的粗糙程度增大摩擦力，在导轨上涂一层润滑油、选
用相同质量，表面更光滑的小球，减小了摩擦力，故B符合题意，ACD不符合题意。
故选B。
16-17 题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的不能得
分。有数值计算的题，演算过程及结果都委在数字的后面写上正确的单位。
16（12分）图1所示为工人师傅乘坐吊篮在高空粉刷楼体外墙的情景，吊篮可在电动机的作用下实现升降，其简
化结构原理如图2所示。吊篮的质量为60kg，两名工人及工具的总质量为240kg，某次吊升过程中，吊篮在30s内
匀速上升了6m。不计滑轮重、绳重和摩擦，
（1）电动机对绳子的拉力？
（2）电动机对吊篮（包括人及工具）做的功和功率？
（3）对吊篮做的功为额外功，对人和工具做的功为有用功，则机械效率是多少？
【答案】（1）750N；（2）18000J，600W；（3）80%
【详解】解：（1）由题图可知，绳子承重股数为n=4，不计滑轮重、绳重和摩擦，电动机对绳子的拉力为（2）绳子自由端移动的距离为
电动机对吊篮（包括人及工具）做的功，即总功，为
根据 可得，电动机对吊篮（包括人及工具）做功的功率为
（3）有用功为
机械效率为
答：（1）电动机对绳子的拉力为750N；
（2）电动机对吊篮（包括人及工具）做的功为18000J，功率为600W；
（3）对吊篮做的功为额外功，对人和工具做的功为有用功，则机械效率是80%。
17（11分）如图所示的电路中，电源电压恒定不变，已知定值电阻R和小灯泡L的I-U图像如图所示。
（1）当开关S 和S 同时闭合时，电流表的示数为0.5A，通电100s，灯泡产生的光能E 为24J。求：
1 2 光
①此时灯泡的电阻和电功率？
②灯泡的发光效率？
（2）若只闭合开关S，电流表的示数为0.25A。求：通电20s，电路消耗的总电能？
1
【答案】（1）① ， ②12%；（2）22.5J
【详解】解：（1）①当开关S 和S 同时闭合时，R短路，此时小灯泡两端电压即为电源电压。通过灯泡的电流即
1 2
为电流表的示数为0.5A，如乙图所示，曲线是小灯泡L的I-U图像，当小灯泡电流为0.5A时，对应的电压是4V，
此时小灯泡的电阻为
灯泡电功率为
②小灯泡通电100s消耗的电能为
灯泡的发光效率为（2）若只闭合开关S，定值电阻和灯泡串联，电流表的示数为0.25A，由乙图可知，此时灯泡对应的电压为1V，
1
电阻对应的电压为3.5V，故电路总电压为4.5V。则电路通电20s消耗的总电能为
答：（1）灯泡的电阻为 ，电功率为2W，发光效率为12%；
（2）若只闭合开关S，电流表的示数为0.25A，通电20s，电路消耗的总电能为22.5J。
1
18（11分）在一次课外活动中，老师让物理课外小组的同学们测一个由桃木制作的工艺品的密度，如图所示。除
了工艺品，老师还提供的器材有：一个小铁块、一个烧杯、一个量筒、足量的水、滴管、若干细线。实验中同学
们发现由于工艺品较大，虽然能放入烧杯中，但无法放入量筒中。请你利用上述器材，帮助他们设计一个实验方
案，测出桃木的密度。要求：（ ）
（1）写出主要实验步骤及要测量的物理量；
（2）写出桃木密度的数学表达式。（用已知量和测得量表示）
【答案】（1）见解析；（2）
【详解】解：（1）实验步骤：
①量筒中装入适量的水，记下水的体积为 ；
②空烧杯中装入适量水，将工艺品放入烧杯中，待静止后用细线在水面处做一标记；
③将工艺品取出，再将量筒中的水缓慢倒入该烧杯中，用滴管调节烧杯中水量，直至标记处，记下量筒中剩余水
的体积为 ；
④再在量筒中装入适量的水，记下水的体积为 ；
⑤再在烧杯中装入适量水，用细线系住铁块和工艺品，使他们全部浸没在烧杯的水中，用细线在水面处做一标记；
⑥将他们取出，再将铁块浸没在烧杯的水中；将量筒中的水缓慢倒入该烧杯中，用滴管调节水量，直至标记处，
记下量筒中剩余水的体积为 。
（2）由①②可得工艺品漂浮排开水的体积
由阿基米德原理得
工艺品的质量
由③④得工艺品的体积
工艺品的密度
