2024 年中考第二次模拟考试（河北卷）
物理·全解全析
（考试时间：60分钟 试卷满分：62分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

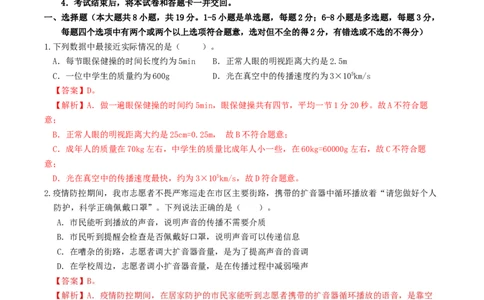

一、选择题（本大题共8小题，共19分。1-5小题是单选题，每题2分；6-8小题是多选题，每题3分，
每题四个选项中有两个或两个以上选项符合题意，选对但不全的得2分，有错选或不选的不得分）
1.下列数据中最接近实际情况的是（ ）。
A．每节眼保健操的时间长度约为5min B．正常人眼的明视距离大约是2.5m
C．一位中学生的质量约为600g D．光在真空中的传播速度约为3×105km/s
【答案】D。
【解析】A．做一遍眼保健操的时间约5min，眼保健操共有四节，平均一节1分20秒。故A不符合题
意；
B．正常人眼的明视距离大约是25cm=0.25m， 故B不符合题意；
C．成年人的质量在70kg左右，中学生的质量比成年人小一些，在60kg=60000g左右，故C不符合题
意；
D．光在真空中的传播速度最快，约为3×105km/s，故D符合题意。
2.疫情防控期间，我市志愿者不畏严寒巡走在市区主要街路，携带的扩音器中循环播放着“请您做好个人
防护，科学正确佩戴口罩”。下列说法正确的是（ ）。
A．市民能听到播放的声音，说明声音的传播不需要介质
B．市民听到提醒会检查是否佩戴好口罩，说明声音可以传递信息
C．在嘈杂的街路，志愿者调大扩音器音量，是为了提高声音的音调
D．在学校周边，志愿者调小扩音器音量，是在传播过程中减弱噪声
【答案】B。
【解析】A．疫情防控期间，在居家防护的市民家能听到志愿者携带的扩音器循环播放的语音，是靠空
气传播声音的，声音的传播需要介质，故A错误；
B．市民通过扩音器循环播放的语音内容，会检查自身有没有佩戴好口罩，说明声音可以传递信息，故B
正确；
C．为了减少外界干扰，可以通过调节扩音器音量，是调节声音的大小，即调节响度，故C错误；
D．通过降低扩音器播放的音量，可以在声源处有效减弱噪声，故D错误。故选B。
3.生活中的现象：现象一，夏天，打开空调，单层玻璃窗会出现水雾；现象二，寒冷的冬天开车时车窗上
也有水雾出现，以上两种现象产生的原因分别是（ ）。
A．这两种现象都是水蒸气遇冷液化
B．现象一中液化后的水珠附着在玻璃窗的内壁上C．现象二中液化后的水珠附着在车窗的外壁上
D．现象一中物态变化过程中吸热，现象二中物态变化过程中放热
【答案】A。
【解析】ABC．夏季，在有空调的房间里的温度较低，而房间外面的空气温度较高，所以外面的空气中
的水蒸气遇到较凉的玻璃时会液化成小水滴附着在玻璃上，故水滴在玻璃的外侧；
寒冷的冬天开车时车窗上也有水雾出现，车内温度高的水蒸气遇到温度低的玻璃液化形成的，附着在车
窗的内壁上，故A符合题意，BC不符合题意；
D．两种现象中都要放出热量，故D不符合题意。故选A。

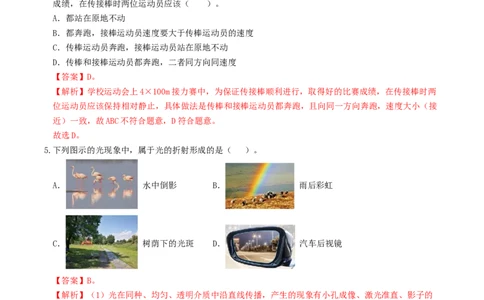

4.在学校田径运动会4×100m接力赛中，小明同学通过观察发现，为保证传接棒顺利进行，取得好的比赛
成绩，在传接棒时两位运动员应该（ ）。
A．都站在原地不动
B．都奔跑，接棒运动员速度要大于传棒运动员的速度
C．传棒运动员奔跑，接棒运动员站在原地不动
D．传棒和接棒运动员都奔跑，二者同方向同速度
【答案】D。
【解析】学校运动会上4×100m接力赛中，为保证传接棒顺利进行，取得好的比赛成绩，在传接棒时两
位运动员应该保持相对静止，具体做法是传棒和接棒运动员都奔跑，且向同一方向奔跑，速度大小（接
近）一致，故ABC不符合题意，D符合题意。
故选D。
5.下列图示的光现象中，属于光的折射形成的是（ ）。
A． 水中倒影 B． 雨后彩虹
C． 树荫下的光斑 D． 汽车后视镜
【答案】B。
【解析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的
形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜
成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如
水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
水中的倒影，是平面镜成像，属于光的反射现象，A不符合题意；雨后彩虹是白光经过三棱镜形成彩色
光带，这是光的色散现象，属于折射，B符合题意；树荫下的光斑是太阳的像，是小孔成像现象，是由
光的直线传播形成的，C不符合题意；汽车观后镜是凸面镜，通过后视镜看到车后的景物是利用光的反
射而成的虚像，D不符合题意，故选B。6.电动汽车越来越多的进入普通家庭，电动汽车的核心部件是电动机，下列各图中，与电动机工作原理相
同的是（ ）。
A． B． C． D．

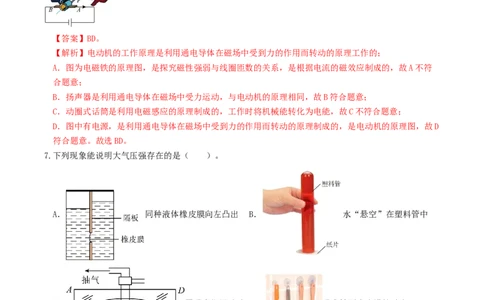

【答案】BD。
【解析】电动机的工作原理是利用通电导体在磁场中受到力的作用而转动的原理工作的；
A．图为电磁铁的原理图，是探究磁性强弱与线圈匝数的关系，是根据电流的磁效应制成的，故A不符
合题意；
B．扬声器是利用通电导体在磁场中受力运动，与电动机的原理相同，故B符合题意；
C．动圈式话筒是利用电磁感应的原理制成的，工作时将机械能转化为电能，故C不符合题意；
D．图中有电源，是利用通电导体在磁场中受到力的作用而转动的原理制成的，是电动机的原理图，故D
符合题意。故选BD。
7.下列现象能说明大气压强存在的是（ ）。
A． 同种液体橡皮膜向左凸出 B． 水“悬空”在塑料管中
C． 用吸盘搬运玻璃 D． 吸盘被压在光滑墙壁上
【答案】BCD。
【解析】A．同种液体，深度不同，压强不同，隔板左侧液体的深度比右侧的浅，橡皮膜所受的压强比
右侧的小，橡皮膜向左凸出，不能说明大气压强的存在，故A不符合题意；
B．塑料管中装满水，倒置后，管口的纸片不会掉落，是因为大气压将纸片向上压，能说明大气压强的
存在，故B符合题意；
C．将吸盘与玻璃间的空气抽走，吸盘上面的大气压强将吸盘压紧在玻璃上，这个压力的作用下，可用吸盘来搬运玻璃，能说明大气压强的存在，故C符合题意；
D．吸盘能被压紧在光滑的墙面上，是因为吸盘受到大气压的作用，故D符合题意。故选BCD。
8．如图所示的电路中，电源电压保持U恒定，滑动变阻器的最大阻值为R、R、R均为定值电阻，且
1 2 3
R=2R=2R。以下说法正确的是（ ）。
1 2 3

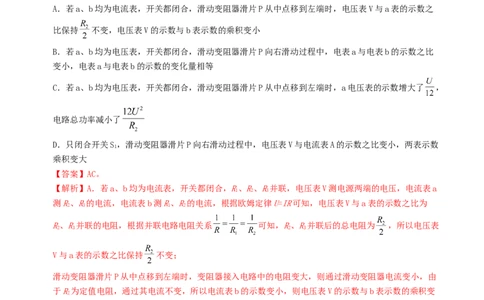

A．若a、b均为电流表，开关都闭合，滑动变阻器滑片P从中点移到左端时，电压表V与a表的示数之
比保持 不变，电压表V的示数与b表示数的乘积变小
B．若a、b均为电压表，开关都闭合，滑动变阻器滑片P向右滑动过程中，电表a与电表b的示数之比
变小，电表a与电表b的示数的变化量相等
C．若a、b均为电压表，开关都闭合，滑动变阻器滑片P从中点移到左端时，a电压表的示数增大了 ，
电路总功率减小了
D．只闭合开关S，滑动变阻器滑片P向右滑动过程中，电压表V与电流表A的示数之比变小，两表示数
1
乘积变大
【答案】AC。
【解析】A．若a、b均为电流表，开关都闭合，R、R、R并联，电压表V测电源两端的电压，电流表a
1 2 3
测R、R的电流，电流表b测R、R的电流，根据欧姆定律U=IR可知，电压表V与a表的示数之比为
2 3 1 2
R、R并联的电阻，根据并联电路电阻关系 可知，R、R并联后的总电阻为 ，所以电压表
2 3 2 3
V与a表的示数之比保持 不变；
滑动变阻器滑片P从中点移到左端时，变阻器接入电路中的电阻变大，则通过滑动变阻器电流变小，由
于R为定值电阻，通过其电流不变，所以电流表b的示数变小，则电压表V的示数与b表示数的乘积变
2
小，故A正确；
B．若a、b均为电压表，开关都闭合，R、R、R串联，电表a测量R、R串联电压，电表b测量R、R
1 2 3 1 2 2 3
串联电压，滑动变阻器滑片P向右滑动过程中，电阻变小，则电路中的电流变大，所以R、R的电压变
2 3
大，即电表b的示数变大，根据串联电路的电压规律 可知，R的电压变小，即电表a示数变
1
小，所以电表a与电表b的示数之比变小；根据 可知，电表b示数的变化量
，电表a示数的变化量与电压表V示数变化量相等，即 ，所以 ，故B
错误；
C．若a、b均为电压表，开关都闭合，R、R、R串联，电表a测量R、R串联电压，电表b测量R、R
1 2 3 1 2 2 3串联电压，当滑动变阻器滑片P在中点时，三个电阻值相等，根据串联电路的电压规律可知，每个电阻
的电压为 ，则 ，电路中的电流 ，电路的总功率为 ；当滑动变阻器滑片
P移到左端时，a表的示数 ，电路中的电流 ，则a表的示数增加了
，电路总功率 ，所以电路总功率减小了
，故C正确；
D．只闭合开关S，R、R、R串联，电压表V串联R的电压，电流表A测量串联的电流，当滑动变阻器
1 1 2 3 3
滑片P向右滑动过程中，滑动变阻器的电阻变小，电路中的电流变大，电压表V示数变大，电压表V与
电流表A的示数之比为R的阻值，保持不变，两表示数乘积变大，故D错误。
3
故选AC。
二、填空与作图题（本大题共5小题，每空1分，第10题2分，共13分）
9.微信是时下广为流行的一款手机软件，微信信息是手机利用 进行传播的．随着科技的发展，利
用太阳能给手机电池充电已成为现实，太阳能属于 （选填“可再生”或“不可再生”）能
源。
【答案】电磁波；可再生。
【解析】微信信息是利用手机通过一定频率的电磁波进行传播的；
太阳能能源源不断获得，是可再生能源。
故答案为：电磁波；可再生。
10.在家庭电路中用电器越多，电路中的总电流 （选填“越大”或“越小”）。小林同学在家庭电路
中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图所示，请你只添
加三根导线帮小林完成安装。
【答案】越大；如图。
【解析】家庭电路中的电压为220V，因为家庭电路中的各用电器并联连接，因此用电器越多，总电阻越
小，由I= 可知，电路中的总电流越大；
火线进开关，再接入灯泡的顶端金属点，零线直接进入灯泡的螺旋套；三孔插座上孔接地线，左孔接零
线，右孔接火线。如图所示：11.如图所示，为两个光滑的圆弧槽和一段粗糙的水平面相连接的装置。将质量为m的物体从左侧圆弧槽A
点由静止释放，最高到达右侧圆弧槽B点处；然后再次滑下，最高到达左侧圆弧槽C点处。其中A、B两
点距离水平面的高度分别为H、h（忽略空气阻力）。
（1）物体从A点滑到水平面时，重力所做的功为______。
（2）物体从A点滑到B点的过程中，损失的机械能转化为物体内能的效率为η，则物体到达B点时温
度升高了______。（物体比热容用c表示）
（3）C点距离水平面的高度为______。
【答案】mgH； ；2h-H。
【解析】（1）[1]质量为m的物体的重力为：G=mg，物体从A点滑到水平面时，重力所做的功为
W=GH=mgH
（2）[2]A、B两点距离水平面的高度分别为H、h，物体从A点滑到B点的过程中，损失的机械能
（重力势能的减少量）为
机械能转化为物体内能的效率为η，则物体增加的内能（吸收的热量）为
物体到达B点时升高的温度为
（3）[3]再次滑下的过程，水平面的粗糙程度不变，长度也不变，即物体克服摩擦力做的功不变，即
损失的机械能不变，所以达到C点时物体的机械能（此时只有重力势能）为
由W=Gh可得C点距离水平面的高度为 。
12.如图所示，工人用滑轮组匀速提升重800N的货物，所用的拉力F为500N，货物在50s内匀速上升5m。
在此过程中，有用功是_____J；拉力做功的功率是_____W；滑轮组的机械效率是_____%。【答案】4000；100；80。
【解析】[1]工人所做的有用功为
[2]由图可知，n=2，拉力移动距离为
拉力做的功为
拉力做功得功率为
[3]滑轮组的机械效率 。
13.某品牌汽车燃油机的能量流程图如图所示，若汽车行驶过程中消耗燃油2L，（燃油的热值为
3.15×107J/kg，密度为0.8×103kg/m3），该热机的效率约为______，假如这些燃油完全燃烧，牵引力
做的功是______J。现有一单缸四冲程汽油机飞轮转速是3600r/min，那么，1s内燃气推动活塞做功的
次数是______次。
【答案】35%；1.764×107；30。
【解析】[1]由图可知，该热机的有用功
[2]燃油完全燃烧放出的热量
牵引力做的功W=35%Q =35%×5.04×107J=1.764×107J；
放
[3]汽油机飞轮转速是3600r/min，则每秒汽油机的飞轮转60r，飞轮转2r，完成1个工作循环，活塞做
功1次，所以1s内完成30个工作循环，做功30次。
三、实验探究题（本大题共3小题，第14题4分，第15题6分，第16题7分，共17分）
14.（4分）小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）实验过程中，当蜡烛与凸透镜的距离如图所示时，在光屏上可得到一个______清晰的像（填写下
列选项字母），若保持蜡烛和光屏的位置不变，移动透镜至______cm处，光屏上能再次呈现清晰的像；A．正立放大 B．倒立放大 C．倒立缩小
（2）实验中将蜡烛从图处逐渐远离凸透镜，物距u随时间t的变化图像如图甲所示，则如图乙所示的图
像中，像距v随时间t的大致变化图像正确的是______；
（3）如图所示，保持蜡烛的位置不变，移动透镜至16cm处，人眼能观察到蜡烛的像，像是图中的
______（选填“A”“B”“C”或“D”）。
【答案】B；65；C；D。
【解析】（1）[1]由题知，凸透镜的焦距为10cm，如图甲所示物距
像距 ，则有 ，成倒立放大的实像。故选B。
[2]若保持蜡烛和光屏位置不变，要在光屏上能再次呈现清晰的实像，根据折射现象中光路是可逆的，
则此时物距应等于原来的像距，即物距为30cm，所以需要移动透镜至45cm刻线处。
（2）[3]当物距大于焦距时，凸透镜成的是实像，将蜡烛从此时位置逐渐远离凸透镜，物距变大，则像
距变小，但像距不是均匀减小的，且最终在f<v<2f范围内，逐渐接近焦距，故C符合题意，ABD不符合
题意。故选C。
（3）[4]凸透镜的焦距为10cm，如图所示，保持蜡烛的位置不变，移动透镜至16cm处，则此时物距
u=6cm，小于焦距，成正立、放大的虚像，故D符合题意，ABC不符合题意。故选D。
15.（6分）如图是小明利用刻度均匀的均质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便___________，应将杠杆调节到水平位置平衡，将杠杆的中点置于支架上，当杠杆静
止时，发现杠杆左端下沉，这时应将平衡螺母向___________（选填“左”或“右”）端调节；
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂___________个同样的钩码，杠杆仍然在水平位置平衡；
（3）图乙是小明利用弹簧测力计做某次实验的情景，部分数据记录如下表。已知杠杆每格长5cm，钩码
每个重0.5N，请你将弹簧测力计的示数填入表中：
实验序号 动力F/N 动力臂L/m 阻力F/N 阻力臂L/m
1 1 2 2
1 ______ 0.15 3.0 0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是___________；
（4）如图丙所示，当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡，测力计
示数将___________（选填“变大”、“变小”、“先变大再变小”或“先变小再变大”）。
【答案】测量力臂；右；4；3.8；动力臂测量错误；先变小后变大。
【解析】（1）[1]将杠杆调节到水平位置平衡，是为了更容易测量力臂，直接在杠杆上读数。
[2]杠杆左端下沉，这时应将平衡螺母向右调节。
（2）[3]由杠杆平衡原理可知，3格×4个钩码=2格×6个钩码，所以在A点处应挂4个相同钩码。
（3）[4]由图中的弹簧测力计可知，分度值为0.2N，根据指针位置，读出示数为3.8N。
[5]由于图中弹簧测力计斜着拉杠杆，所以杠杆上的刻度，不是此时拉力的力臂。
（4）[6]弹簧测力计由位置1转至位置2的过程中，力臂先变大后变小，由杠杆平衡原理可知，力的大
小是先变小后变大。
16.（7分）小亮在“探究电流与电阻的关系”实验中，使用的实验器材有：电池组、电流表、电压表、开
关、5Ω、10Ω、15Ω、20Ω的定值电阻、滑动变阻器各一个、导线若干。
（1）先将5Ω的电阻接入如图甲所示电路中，将滑动变阻器的滑片放到______端；小亮在检查电路
时，发现错接了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线______。
（2）电路正确后，闭合开关，同时调节滑动变阻器，当电压表示数如图乙所示时，此时记下的电流表
示数应为______A。
（3）断开开关，将电阻由5Ω换成10Ω；再闭合开关，同时调节滑动变阻器，______，记下电流表示
数（将实验过程补充完整）；更换不同阻值电阻重复实验。
（4）小亮用如图丙所示电路，测量额定电压为U 的小灯泡正常发光时的电阻，（U 小于电源电
额 额
压），电阻R已知，将下面实验步骤补充完整。
0
①只闭合开关______，移动滑动变阻器滑片使电压表示数为U ；
额
②只闭合开关______，保持滑动变阻器滑片位置不变，读出电压表示数为U；
1
③小灯泡电阻R=______。（用物理量符号表示）
L
【答案】左；如图；0.44；保持电压表示数不变；S、S；S、S； 。
2 1【解析】（1）在连接电路时，应将滑动变阻器的滑片移动到阻值最大处以保护电路，即将滑动变阻器
的滑片放到左端，由图甲的电路可知，电流表并联接入而电压表串联接入，改正如下图所示：
（2）由图乙可知，电压表的量程为0～3V，分度值为0.1V，故此时电压表示数应为2.2V，故由欧姆定
律可知，此时电流表的示数应为
（3）因探究的是电流与电阻的关系，故应控制电阻两端电压不变，将电阻由5 换成10 后，应调节
滑动变阻器，保持电压表示数不变，记下电流表示数，更换不同阻值电阻重复实验。
（4）只闭合开关S、S，此时电压表测小灯泡两端电压，移动滑动变阻器滑片使电压表示数为U ，则
2 额
由欧姆定律可得，此时电路中的电流为
只闭合开关S、S，此时电压表测小灯泡与电阻R两端电压之和，此时电路中的电流为
1 0
因电路中的电流不变，故有 ；
解得小灯泡电阻 。
四、计算题（本大题共2小题，满分13分）
17.（6分）如图甲所示，水平桌面上有一底面积为5.0×10﹣3m2的圆柱形容器，容器中装有一定量的水，
现将一个体积为5.0×10﹣5m3的物块（不吸水）放入容器中，物块漂浮在水面上，浸入水中的体积为
4.0×10﹣5m3。求：
（1）物块受到的浮力；
（2）物块的质量；
（3）如图乙所示，用力F缓慢向下压物块，使其恰好完全浸没在水中（水未溢出）。此时水对容器底
的压强比物块被下压前增加了多少？
【解析】（1）已知V ＝4.0×10﹣5m3，
排
则F ＝ρ gV ＝1.0×103kg/m3×10N/kg×4×10﹣5m3＝0.4N。
浮 水 排
（2）由于物块漂浮在水面上，则物块的重力G＝F ＝0.4N，则质量m＝ ＝ ＝0.04kg；
浮（3）物块使其恰好完全浸没在水中，排开水的体积变化：
ΔV＝V ﹣V ＝5×10﹣5m3﹣4×10﹣5m3＝1×10﹣5m3
物 排
则水的深度变化为：Δh＝ ＝ ＝0.002m，
所以水对容器底的压强中增加：Δp＝ρgh＝1.0×103kg/m3×10N/kg×0.002m＝20Pa。
答：（1）物块受到的浮力大小为0.4N；（2）物块的质量为0.04kg；（3）水对容器底的压强比物块
被下压前增加了20pa。
18.（7分）在如图甲的电路中，电源电压为15V且保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯
泡额定电压是6V，灯泡电流随电压变化关系如图乙所示。求：
（1）小灯泡的额定功率；
（2）为保证电路安全，滑动变阻器接入电路的最小阻值；
（3）用阻值为22Ω的定值电阻R 替换小灯泡接入电路，移动滑片使电流表和电压表分别在某个量程
0
下满偏，滑动变阻器接入电路的阻值范围。
【解析】（1）如图乙所示，小灯泡额定电压U＝6V，额定电流I＝1A，小灯泡的额定功率为：
L L
P＝UI＝6V×1A＝6W；
L L L
（2）灯泡与滑动变阻器R串联，为保证灯泡和滑动变阻器的安全，由串联电路的电压规律可得，滑动
变阻器两端最小电压为：U＝U﹣U＝15V﹣6V＝9V，
2 L
此时滑动变阻器接入电路的最小阻值为：R ＝ ＝ ＝9Ω；
滑小
（3）要使电压表能达的最大值，若选0﹣15V量程，因电压表并联在R两端，总电压为15V，则无论R
电阻多大都不能使电压值达到15V，故电压表量程只能为0﹣3V；因R＝22Ω，电路中的电流为：
0
I' ＝ ＝ ＝0.68A，
最大
即电路中能达到的最大值只能为0.68A，故电流表量程只能选0﹣0.6A；当电流表的最大电流为I ＝
最大
0.6A，由欧姆定律可得电路中的最小电阻为：R ＝ ＝ ＝25Ω，
最小
滑动变阻器接入最小电阻为：R ＝25Ω﹣22Ω＝3Ω，
小
电压表最大电压为U ＝3V，则此时电阻两端电压为：U ＝U﹣U ＝15V﹣3V＝12V，
最大 最小 最大
此时电路中电流为：I＝ ＝ ＝ A，
2滑动变阻器接入最大电阻为：R ＝ ＝ ＝5.5Ω。
大
故滑动变阻器的接入范围为3﹣5.5Ω。
答：（1）小灯泡的额定功率为6W；（2）为保证电路安全，滑动变阻器接入电路的最小阻值为9Ω；
（3）滑动变阻器连入电路的阻值范围为3﹣5.5Ω。
