2019年青岛市初中学业水平考试
(满分:100分 考试时间:90分钟)
第Ⅰ卷 (共30分)
一、单项选择题(本题满分18分,共9小题,每小题2分)
每小题给出的四个选项中,只有一项符合题目要求。
1.下列关于声现象的说法,错误的是( )
A.声音是由物体振动产生的,以声波的形式传播
B.声音的传播需要介质,在不同介质中传播速度一般不同
C.“引吭高歌”“低声细语”中的“高”“低”描述的是声音的音调
D.我们听不到蝴蝶翅膀振动发出的声音,是因为其振动频率低于人类听觉的下限
2.下列作图,错误的是( )
3.如图为甲、乙两种物质的m-V图像。下列说法正确的是( )
A.体积为20 cm3的甲物质的质量为10 g
B.乙物质的密度与质量成正比
C.甲物质的密度比乙的密度小
D.甲、乙质量相同时,乙的体积是甲的2倍
4.下列关于摩擦力的说法,正确的是( )
A.发生相对运动的两个物体间一定会产生滑动摩擦力
B.滑动摩擦力的方向总是与物体的运动方向相反
C.一个物体对另一个物体产生摩擦力的作用,同时自身也受到摩擦力
D.滚动摩擦一定比滑动摩擦小
5.如图为探究杠杆平衡条件的实验装置,杠杆平衡时,钩码对杠杆的阻力F=1.0 N,阻力臂l=20 cm,测力计示数F=2.5 N,则动力臂l 为( )
2 2 1 1
A.15 cm B.8 cm C.50 cmD.80 cm
6.下列实验与手摇发电机工作原理相同的是( )
7.下列对一些数据的估测,最接近实际的是( )
A.课桌的高度约为800 cm
B.青岛夏季的最高气温约为50 ℃
C.中学生100 m跑的平均速度约为15 m/s
D.将20个鸡蛋从一楼提至二楼,对鸡蛋做的功约为30 J
8.下列实验,正确运用控制变量方法的是 ( )

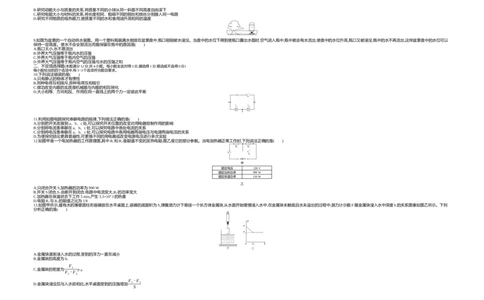

A.研究液体压强与液体密度的关系,将压强计的探头放入不同液体的同一深度B.研究动能大小与质量的关系,将质量不同的小球从同一斜面不同高度自由滚下
C.研究电阻大小与材料的关系,将长度相同、粗细不同的铜丝和铁丝分别接入同一电路
D.研究不同物质的吸热能力,使质量不同的水和食用油升高相同的温度
9.如图为盆景的一个自动供水装置。用一个塑料瓶装满水倒放在盆景盘中,瓶口刚刚被水浸没。当盘中的水位下降到使瓶口露出水面时,空气进入瓶中,瓶中就会有水流出,使盘中的水位升高,瓶口又被浸没,瓶中的水不再流出,这样盆景盘中的水位可以
保持一定高度。使水不会全部流出而能保留在瓶中的原因是( )
A.瓶口太小,水不易流出
B.外界大气压强等于瓶内水的压强
C.外界大气压强等于瓶内空气的压强
D.外界大气压强等于瓶内空气的压强与水的压强之和
二、不定项选择题(本题满分12分,共4小题。每小题全选对得3分,漏选得1分,错选或不选得0分)
每小题给出的四个选项中,有1~3个选项符合题目要求。
10.下列说法错误的是( )
A.只有静止的物体才有惯性
B.同种电荷互相排斥,异种电荷互相吸引
C.做功改变内能的实质是机械能与内能的相互转化
D.大小相等、方向相反、作用在同一直线上的两个力一定彼此平衡
11.利用如图电路探究串联电路的规律,下列做法正确的是( )
A.分别把开关改接到a、b、c处,可以探究开关位置的改变对用电器控制作用的影响
B.分别将电流表串联在a、b、c处,可以探究电路中各处电流的关系
C.分别将电压表串联在a、b、c处,可以探究电路中各用电器两端电压与电源两端电压的关系
D.为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进行多次实验
12.如图甲是一个电加热器的工作原理图,其中R 和R 是阻值不变的发热电阻;图乙是它的部分参数。当电加热器正常工作时,下列说法正确的是( )
1 2
甲
额定电压 220 V
额定加热功率 990 W
额定保温功率 110 W
乙
A.只闭合开关S,加热器的功率为990 W
B.开关S闭合,S 由断开到闭合,电路中电流变大,R 的功率变大
1 2
C.加热器在保温状态下工作5 min,产生3.3×104 J的热量
D.电阻R 与R 的阻值之比为1∶8
1 2
13.如图甲所示,盛有水的薄壁圆柱形容器放在水平桌面上,容器的底面积为S,弹簧测力计下悬挂一个长方体金属块,从水面开始缓慢浸入水中,在金属块未触底且水未溢出的过程中,测力计示数F随金属块浸入水中深度h的关系图像如图乙所示。下列
分析正确的是( )
A.金属块逐渐浸入水的过程,受到的浮力一直在减小
B.金属块的高度为h
1
F
1
C.金属块的密度为 ρ
F -F 水
1 2
F -F
1 2
D.金属块浸没后与入水前相比,水平桌面受到的压强增加
S第Ⅱ卷 (共70分)
三、基础知识题(本题满分42分,共6小题)
(一)光与热专题(本专题满分14分,共2小题,第14小题8分,第15小题6分)
14.实验探究
(1)探究晶体熔化时温度的变化规律
如图甲是某晶体熔化时温度随时间变化的图像,图乙是几种晶体的熔点表。
甲
晶体 熔点/℃ 晶体 熔点/℃
铝 660 萘 80.5
铅 328 海波 48
锡 232 冰 0
乙 ①根据上述信息判断,该晶体可能是 。
②图甲中 段表示该晶体的熔化过程,此过程中它的内能 。
(2)探究凸透镜成像规律
①蜡烛和凸透镜置于光具座上图示位置,凸透镜焦距为10 cm,调节光屏位置,光屏上会出现清晰的 (选填“放大”“等大”或“缩小”)的像,据此规律可制成 。
②保持蜡烛和光屏位置不动,将凸透镜逐渐向 移动,光屏上能成清晰缩小的像。
(3)探究平面镜成像特点
①如图所示,把一支点燃的蜡烛a放在玻璃板的前面,可以看到它在玻璃板后面的像,再拿一支外形相同但不点燃的蜡烛b ,以确定像的位置。
②将蜡烛向镜面靠近,所成像的大小 。
15.基础问答、作图和计算
(1)冰糖在热水中比在冷水中溶解得快,这是因为热水比冷水的温度高,扩散 。
(2)自行车尾灯的反光原理如图甲所示。请完成反射光路,并标出反射角度数。
(3)图乙是质量为100 g的某物质温度随加热时间的变化图像,前10 min它吸收的热量是7.2×103 J。求该物质的比热容。
(二)力学专题(本专题满分12分,共2小题,第16小题7分,第17小题5分)
16.实验探究
(1)探究重力与质量的关系
①某同学用质量已知的钩码进行实验,根据测得的数据作出的G-m关系图像是一条过原点的直线a。由此得出结论:物体受到的重力与它的质量成 比。
②他又正确测量了一个木块的质量和重力,并在同一坐标系中正确描点得到点A,如图所示。点A不在直线a上的主要原因是 。
(2)探究阻力对物体运动的影响如图所示,将棉布铺在水平木板上,让小车从斜面顶端由静止滑下,小车在水平面上由于受到阻力,滑行一段距离后停止;去掉木板上的棉布,再次让小车从斜面顶端由静止滑下,运动的小车所受到的阻力减小,滑行的距离增大。
进一步推理:如果运动的小车受到的阻力为零,它将 。
通过上述实验和推理可得:力不是维持物体运动状态的原因,而是 物体运动状态的原因。
(3)测量滑轮组的机械效率
实验装置和数据记录表如下:
钩码重力 钩码上升的 绳端拉力 绳端移动的
次数 机械效率η
G/N 高度h/m F/N 距离s/m
1 2.0 0.10 0.9 0.30 74.1%
2 2.0 0.15 0.9 0.45 74.1%
3 2.0 0.20 0.9 0.60 74.1%
4 4.0 0.20 1.6 0.60
①第4次实验测得的机械效率为 。
②分析表中数据可得:利用相同的滑轮组提升同一物体,物体上升的高度不同,滑轮组的机械效率 ;提升不同的物体,物体的重力越大,滑轮组的机械效率越 。
17.基础问答、作图和计算
(1)射箭运动员用力拉满弓,从能量转化的角度分析,这是为了让弓具有更大的 ,可以更多地转化为箭的 ,将箭射得更远。
(2)如图,物体A、B在力F作用下,以相同的速度在水平面上向右做匀速直线运动。请画出物体B在水平方向上的受力示意图。
(3)我国“蛟龙号”载人潜水器下潜至7 km深的海水中,若海水的密度取1.0×103 kg/m3,潜水器受到水的压强大小约是 。
(三)电学专题(本专题满分16分,共2小题,第18小题11分,第19小题5分)
18.实验探究
(1)探究电流与电压和电阻的关系
①实验器材:阻值为5
Ω、10 Ω、15 Ω的定值电阻
各一个,“20 Ω 2 A”的滑动
器材
变阻器、电流表、电压表、
与
开关各一个,干电池三节,导
电路
线若干。
请设计电路,并在方框中
画出实验电路图。
②探究电流与电压的关 R=10 Ω
系 次数 1 2 3 4
实验数据如表,分析得出结 电压U/V 1.6 2.0 2.5 3.0
论: 电流I/A0.160.200.250.30
过程 在电阻一定时,
与 。
结论 ③探究电流与电阻的关系
如果用三节干电池做电源,将5 Ω的电阻接入电路中,调节滑动变阻器,使电压表示数为1.8 V,读出电流表示数;分别更换10 Ω、15 Ω的电阻重复实验,需要控制电阻两端电压 。实验中发现,当接入15 Ω的电阻时,调节滑动变阻器无法使电压表示数达到1.8 V。下列给出的解决方案可行的是 (只有一个选项正确,填写对应字母)。
a.换用最大阻值较小的变阻器
b.降低电源电压
c.减小需要控制的电压值
(2)测量小灯泡的电功率
①测量额定电压为2.5 V小灯泡电功率的电路如图甲所示,请连接完整。
甲
电路
与
步骤
乙
②实验步骤如下:
a.调节滑动变阻器的滑片,使小灯泡两端的电压等于额定电压,观察小灯泡的亮度,这时它的实际功率等于它的 ;
b.调节滑片,使小灯泡两端的电压低于额定电压,观察小灯泡的亮度,测量它的实际功率;
c.调节滑片,使小灯泡两端电压为3.0 V,电流表表盘示数如图乙所示,算出它的实际功率是 。③请根据上述实验步骤,设计出数据记录表格。
表格
19.基础作图和计算
(1)有一种声光自动控制的楼道灯,当有人走动发出声音时,电路接通灯亮,且只有夜晚天黑之后灯才能亮,白天无论发出多大的声音,灯也不亮。
如图,现有灯L、声控开关S (有声音时开关闭合)和光控开关S (光线暗时开关闭合),请设计并连接满足上述要求的电路。
声 光
(2)如图电路,电源电压12 V保持不变,定值电阻R 为10 Ω,当滑动变阻器R 滑片处于某位置时,电流表的示数为1.6 A。求此时滑动变阻器接入电路的电阻。
1 2
四、综合能力题(本题满分28分,共6小题。第20小题2分,第21小题5分,第22小题7分,第23小题7分,第24小题3分,第25小题4分)
20.如图甲是某酒精浓度检测仪的原理图。电源电压保持不变,R 为定值电阻,R 为酒精气体敏感电阻,它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关,驾驶员呼出的气体中酒精浓度越大,R 的阻值 ,电压表示数 。当电压表
1 2 2
示数达到一定值时,检测仪发出报警信号。
21.测量盐水的密度,方案如下:
(1)用天平和量筒进行测量
请完成实验步骤:
①用天平称出烧杯和盐水的总质量m;
1
②将烧杯中的适量盐水倒入量筒中,读出量筒中盐水的体积V;
③ ;
④利用上述所测物理量,写出盐水密度的表达式ρ = 。
盐
(2)用液体密度计直接测量
因为盐水的密度比水的大,所以选用最小刻度是1.0 g/cm3的液体密度计。它的测量原理是:密度计放入不同液体中,都处于漂浮状态,它所受的浮力 (选填“大于”“等于”或“小于”)重力;被测液体密度越大,其排开液体的体积越
,所以它的刻度是从1.0 g/cm3 (选填“由下而上”或“由上而下”)顺次标记1.1、1.2、1.3…。
22.一辆大鼻子校车在水平路面上行驶,车和人总质量为8 000 kg,轮胎与地面的总接触面积为0.32 m2(g=10 N/kg)。
(1)求校车对路面的压强。
(2)校车以36 km/h的速度匀速行驶时,柴油发动机的输出功率为50 kW。求此过程中校车受到的阻力。
(3)如果校车行驶过程中,司机控制油门,使发动机的输出功率为25 kW,并保持此功率不变继续行驶10 min。这段时间内柴油燃烧释放能量的30%转化为有用机械能,在数值上等于发动机牵引力做的功。求这段时间内发动机柴油燃烧释放的能量。
23.如图甲所示电路,电源电压U保持不变,R 和R 为定值电阻,R 为滑动变阻器。开关S闭合、S 断开、S 置于a时,调节滑动变阻器,电压表V 的示数与电流表A的示数关系图线如图乙的Ⅰ所示;开关S和S 闭合、S 置于b时,调节滑动变阻器,电压表
1 2 3 1 2 1 1 2
V 的示数与电流表A的示数关系图线如图乙的Ⅱ 所示。
2
请画出该题的各个等效电路图。求:
(1)电阻R 的阻值;
1
(2)电源电压U和电阻R 的阻值。
2
24.电容器是电气设备中的重要元件,是储存电荷的装置。两个相距很近又彼此绝缘的平行金属板就形成一个最简单的电容器。在电路图中用符号“ ”表示。(1)如图所示电路,开关置于a时,电容器的一个极板与电源的正极相连,另一个极板与负极相连,两个极板将分别带上等量异种电荷,这个过程叫做电容器充电,电容器一个极板所带电荷量的绝对值叫做电容器所带的电荷量。开关置于b时,充电后的
电容器的两极板接通,两极板上的电荷中和,电容器又不带电了,这个过程叫做电容器放电。
放电过程中,经过电流表的电流方向为 (选填“M到N”或“N到M”)。
(2)当开关置于a时,通过改变电源电压来改变电容器两极板间的电压U,电容器所带的电荷量Q也随之改变。实验数据如下表:
次数 1 2 3 4
电压U/V 4.0 8.0 12.0 16.0
电荷量Q/C 4.04×10-3 8.00×10-3 12.14×10-3 16.32×10-3
Q
/(C·V-1) 1.01×10-3 1.00×10-3 1.01×10-3 1.02×10-3
U
实验表明,在误差允许的范围内,这个电容器所带的电荷量Q与两极板间的电压U的比值是一个常量。换用不同的电容器,这个比值一般是不同的。
Q
电容器所带的电荷量Q与电容器两极板间电压U的比值叫做电容器的电容,用符号C表示,表达式为C= 。在国际单位制中,电容的单位是法拉,符号是F。1 F=1 C/V。
U
①电容器两极板间电压减小,它的电容 。
②上述电路中,若电源电压为9 V,换用电容为3.0×10-12 F的电容器,充电完毕后再进行放电,在全部放电过程中释放的电荷量是 库。
25.如果需要对物体的长度进行更精确的测量,可以选用游标卡尺。某规格游标卡尺的构造如图甲:①是主尺(最小刻度是毫米);②是游标尺(10个等分刻度),它是套在主尺上可移动的部件;③是测量爪。移动游标尺,把被测物体夹在两测量爪之间,两爪之
间的距离等于被测物体的长度。
(1)图甲中,当测量爪对齐时,游标尺上的0刻线与主尺上的0刻线对齐,游标尺的第10刻线与主尺上9 mm刻线对齐,其他刻线都与主尺上的刻线不对齐,则游标尺上每小格比主尺上每小格的长度少 毫米。
甲
乙
(2)如果将1张厚度为0.1 mm的A4纸夹在测量爪间,游标尺的第1刻线与主尺刻线对齐,读数为0.1 mm;如果将2张这样的A4纸夹在测量爪间,游标尺的第2刻线与主尺刻线对齐,读数为0.2 mm;依次类推,如果将10张这样的A4纸夹在测量爪间,游
标尺与主尺刻线对齐的情况如图乙,读数为1.0 mm,……
如图丙,如果将一个小钢球夹在测量爪间,则这个小钢球的直径为 毫米。
丙
(3)用毫米刻度尺测量长度时,只能准确地读到毫米,而用本题中的游标卡尺测量时,就能准确地读到 毫米,这个数值叫做游标卡尺的精确度。如果用L表示待测物体的长度,用L 表示主尺的整毫米数,k表示与主尺刻线对齐的游标尺上的刻
0
线序数,a表示游标卡尺的精确度,则待测物体的长度表达式可归纳为:L= 。
232019年青岛市初中学业水平考试(参考答案)
答案速查
1 2 3 4 5 6 7C B D C B C D
8 9 10 11 12 13
A D ACD ABD BC BCD
1.C 声音是由物体振动产生的,一切发声体都在振动,并以声波的形式传播,A正确;声音的传播需要介质,在不同介质中传播速度一般不同,B正确;“引吭高歌”“低声细语”中的“高”“低”描述的是声音的响度,C错误;我们听不到蝴蝶翅膀振动发出
的声音,是因为其振动频率低于人类的听觉频率下限(20 Hz),D正确。故选C。
2.B 平面镜成正立、等大的虚像,像和物体关于平面镜对称,A正确;经过凸透镜焦点的光线,经凸透镜折射后,光线与主光轴平行,B错误;静止在水平面上的物体受力平衡,重力和支持力大小相等、方向相反,作用在同一条直线上,作用在同一物体上,是一
对平衡力,C正确;蹄形磁铁外部磁感线从N极出发回到S极,D正确。故选B。
3.D 由图像可知,当甲的体积为20 cm3时,甲的质量为20 g,A错误;密度是物质的一种特性,同种物质的密度跟质量和体积无关,B错误;由图像可知,甲、乙体积相同时,甲的质量是乙的2倍,所以甲的密度比乙的密度大,C错误;由图像可知,甲、乙质量相
同时,例如均是10 g时,甲的体积为10 cm3,乙的体积为20 cm3,乙的体积是甲的2倍,D正确。故选D。
4.C 滑动摩擦力产生的条件是相互接触、相互挤压、接触面粗糙并有相对运动,发生相对运动的两个物体间没有接触或接触面光滑,则没有滑动摩擦力,A错误;滑动摩擦力的方向一定与相对运动方向相反,可能与物体的运动方向相同,也可能与物体的
运动方向相反,B错误;由于物体间力的作用是相互的,当一个物体对另一个物体有摩擦力作用时,它自身也会受摩擦力的作用,C正确;用滚动代替滑动可以减小摩擦,但滚动摩擦不一定比滑动摩擦小,D错误。故选C。
5.B 当杠杆平衡时,根据杠杆的平衡条件可知:F
1
l
1
=F
2
l
2
,
l =
F
2
l
2=
1.0N×20cm
=8cm
,故选B。
1 F 2.5N
1
6.C 手摇发电机是根据电磁感应原理制成的。选项A,电磁铁是利用电流的磁效应,A不符合题意;选项B,通电线圈在磁场中扭转,是利用通电导体在磁场中受力而运动,B不符合题意;选项C,属于电磁感应原理实验,C符合题意;选项D,属于通电导体在
磁场中受力的作用,D不符合题意。故选C。
s 100m
7.D 课桌的高度约为80 cm,A错误;青岛夏季最高气温约为36 ℃,B错误;中学生100 m跑所用时间约为12 s,则v= = ≈8.3 m/s,C错误;一个鸡蛋约为50 g=0.05 kg,G=mg=0.05 kg×10 N/kg=0.5 N,20个鸡蛋的重力为G'=20×0.5 N=10 N,从一楼到二楼
t 12s
的高度约为3 m,则W=G'h=10 N×3 m=30 J,D正确。故选D。
8.A 探究液体压强与液体密度关系,控制深度相同,将压强计的探头放在不同液体中,观察U形管高度差,A正确;探究动能大小与质量的关系,正确运用控制变量方法的步骤:将质量不同的小球从同一斜面的同一高度自由滚下,B错误;探究电阻的大小跟
材料的关系,正确运用控制变量方法的步骤:将长度、粗细相同,材料不同的铜丝和铁丝接入同一电路,比较电流大小,C错误;探究不同物质的吸热能力,正确运用控制变量方法的步骤:使质量相同的水和食用油升高相同的温度,比较吸热多少,D错误。故
选A。
9.D 当把装满水的瓶放入盆景的水中时,由于大气压作用在盆景中的水面上,所以水不会从瓶中流出来;当盆景中的水由于蒸发和盆景的吸收,水位下降使瓶口露出水面时,少量空气进入瓶内,瓶内的气压增大,水会流出一部分,一旦瓶口再次被水淹没,此
后空气无法进入瓶中,瓶中的水停止外流时,外界大气压强等于瓶内空气的压强与水的压强之和,内、外压强重新平衡,当水位再下降至刚露出瓶口时,重复上述现象,故塑料瓶中的水不会全部流出而能保留在瓶中。故A、B、C错误,D正确。
10.ACD 惯性是物体的固有属性,任何物体在任何状态下都有惯性,A错误,符合题意。电荷间的作用规律是:同种电荷相互排斥,异种电荷相互吸引,B正确,不符合题意。做功改变内能的实质是机械能或其他形式能(如光能、电能、核能)转化为内能,C
错误,符合题意。大小相等、方向相反、作用在同一直线上的两个力,二力不一定作用在同一个物体上,因此不一定是平衡力,D错误,符合题意。故选A、C、D。
11.ABD 分别把开关改接到a、b、c处,开关的位置不同,通过开关的通断,可以探究开关位置的改变对用电器控制作用的影响,A正确;分别将电流表串联在a、b、c处,电流表测不同位置的电流,可以探究电路中各处电流的关系,B正确;电压表要并联在
用电器两端,若分别将电压表串联在a、b、c处,相当于断路,不能探究电路中各用电器两端电压与电源两端电压的关系,C错误;本实验是探究串联电路的规律(主要是电流、电压的规律),为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进
行多次实验,D正确。故选A、B、D。
U2 U
12.BC 只闭合开关S,两电阻串联,电阻较大,根据P= 知,在总电压一定时,电功率较小,加热器处于保温状态,则此时加热器的功率为110 W,A错误;开关S闭合,S 断开时,两电阻串联,S 闭合时,电阻R 被短路,只有电阻R 工作,电阻减小,根据I= 可知,
R 1 1 1 2 R
电路的电流增大,R 的电阻不变,根据 P=I2R可知,R 的功率变大,B正确;加热器在保温状态下工作5 min产生的热量:Q=W=P t=110 W×5×60 s=3.3×104 J,C正确;因为P =U2 、P = U2 ,且P =990 W、P =110 W,所以P ∶P =U2 ∶ U2
2 2 保温 加热 保温 加热 保温 加热 保温
R R +R R R +R
2 1 2 2 1 2
=990 W∶110 W,即: R
1
+R
2
=9,解得R
1
∶R
2
=8∶1,D错误。故选B、C。
R 1
2
13.BCD 金属块逐渐浸入水的过程,排开水的体积先变大,当浸没后,排开水的体积不变,根据F =ρ V g可知,受到的浮力先变大,后不变,A错误。由图乙可知,金属块浸入水中深度h 后,F 不变,即V 不变,意味着金属块浸入水中深度h 时,金属块刚
浮 液 排 1 浮 排 1
G F
好完全浸入水中,由此可见金属块的高度为h,B正确。由图像可知,当h=0时金属块处于空气中,弹簧测力计示数为F,则金属块重力G=F,金属块质量m= = 1;金属块浸没在水中,受到的最大浮力F =F -F ,根据F =ρ V g可得:金属块体积V=V
1 1 1 g g 浮 1 2 浮 液 排 排
F
1
= F
浮
=F
1
-F
2
;所以,金属块密度ρ=m= g = F
1
ρ
水
,C正确。金属块浸没后与入水前相比,水平桌面受到的压力变化量ΔF=F
浮
=F
1
-F
2
,所以水平桌面受到的压强变化量Δp=ΔF=F
1
-F
2
,D正确。故选B、C、D。
ρ g ρ g V F -F F -F S S
水 水 1 2 1 2
ρ g
水
14. 答案 (1)①萘 ②BC 增大 (2)①放大 投影仪 ②右 (3)①与a像完全重合 ②不变
解析 (1)①由题图甲可知,该物质的熔化图线有一段呈水平,说明有固定的熔点,属于晶体,熔点是80 ℃,由表格可知晶体可能是萘;②题图甲中BC段为该物质的熔化过程,熔化时的温度即熔点为80 ℃,这个过程需要吸热,温度不变,内能增大。
(2)①蜡烛和凸透镜置于光具座上图示位置,凸透镜焦距为10 cm,调节光屏位置,由于物距满足:2f>u=50 cm-35 cm=15 cm>f,光屏上会出现清晰的放大的像,据此规律可制成投影仪。②保持蜡烛和光屏位置不动,将凸透镜逐渐向右移动,当物距等于原
来的像距时,根据光路的可逆性,光屏上能成清晰缩小的像。
(3)①如题图所示,把一支点燃的蜡烛a放在玻璃板的前面,可以看到它在玻璃板后面的像,再拿一支外形相同但不点燃的蜡烛b与像完全重合,以确定像的位置。②平面镜所成的像与物体等大,将蜡烛向镜面靠近,像的大小不变。
15. 答案 (1)快 (2)如图所示(3)2.4×103 J/(kg·℃)
解析 (1)热水温度高,分子运动速度快,扩散速度快,所以冰糖在热水中比在冷水中溶解得快。
(2)过入射点垂直反射面作出法线,再根据反射角等于入射角作出反射光线,注意反射光线到达下面的反射面再次进行反射,而且最后的反射光线与原入射光线平行,反射角为30°,注意法线要用虚线,如答案图所示。
Q 7.2×103 J
(3)由图像可知,该物质10 min升高温度Δt=50 ℃-20 ℃=30 ℃,由Q =cmΔt得,该物质的比热容c= 吸 = =2.4×103 J/(kg·℃)。
吸 mΔt 0.1kg×30℃
16. 答案 (1)①正 ②不是同一地点测量,g有变化 (2)做匀速直线运动 改变 (3)①83.3% ②不变(相同) 高
解析 (1)①由图像可以看出,当钩码的质量为0.1 kg、0.2 kg、0.3 kg、0.4 kg时,对应的重力为1.0 N、2.0 N、3.0 N、4.0 N,所以物体受到的重力与它的质量成正比。②他选取一个木块重新测量质量和重力时,可能出现误差,所以点A不在直线a上。
(2)在初始速度相等时,小车受到的阻力越小,运动的距离越远,速度减小得越慢;假如表面绝对光滑,则小车不受摩擦阻力作用,小车将做匀速直线运动,永远不停地运动下去。所以力不是维持物体运动状态的原因,而是改变物体运动状态的原因。
W Gh 4.0N×0.20m
有
(3)①第4次实验数据:G=4.0 N,h=0.20 m,F=1.6 N,s=0.60 m,根据公式η= = = ≈83.3%。②由1、2、3次实验可知,利用相同的滑轮组提升同一物体,物体上升的高度不同,滑轮组的机械效率不变;由3、4次实验可知,同一滑轮
W Fs 1.6N×0.60m
总
组,提升不同的物体,物体的重力越大,滑轮组的机械效率越高。
17. 答案 (1)弹性势能 动能 (2)如图所示 (3)7×107 Pa
解析 (1)物体弹性形变越大,弹性势能越大,所以射箭运动员用力拉满弓,是为了让弓具有更大的弹性势能,将箭射得更远;
(2)物体A、B在力F作用下,以相同的速度在水平面上向右做匀速直线运动,所以小车B在水平方向上受到物体A对它向右的摩擦力和地面对它向左的摩擦力,因为小车做匀速直线运动,所以这两个摩擦力大小相等,如答案图所示。
(3)海水对潜水器产生的压强约为:p=ρgh=1.0×103 kg/m3×10 N/kg×7 000 m=7×107 Pa。
18. 答案 (1)①如图所示 ②通过导体的电流与导体两端的电压成正比 ③不变 b
(2)①如图所示 ②a.额定功率 c.1.02 W ③如表格所示
灯泡的电压U/V 灯泡的电流I/A 灯泡的功率P/W 灯泡的亮度
2.5
<2.5
3
解析 (1)①电压表测电阻两端的电压,电流表测电路的电流,滑动变阻器串联在电路中,如答案图所示;②由实验数据知,电压与电流之比为一定值,故分析得出结论:在电阻一定时,电流与电阻两端电压成正比;③三节干电池做电源,则电源电压为4.5
U 4.5V
V,将5 Ω的电阻接入电路中,调节滑动变阻器,使电压表示数为1.8 V,读出电流表示数;分别更换10 Ω、15 Ω的电阻重复实验,需要控制电阻两端电压不变;当接入15 Ω的电阻时,电流最小为I= = ≈0.13 A,定值电阻R两端的电压为U =IR
R 15Ω+20Ω 定 定
=0.13 A×15 Ω=1.95 V>1.8 V,因现有滑动变阻器的最大阻值太小,调节滑动变阻器无法使电压表示数为1.8 V,故为了使电压表示数达到1.8 V,可降低电源电压,选b。
(2)①灯泡的额定电压为2.5 V,故电压表选用小量程与灯泡并联,滑动变阻器按“一上一下”的原则接入电路中,如答案图所示;②实验步骤如下:a.调节滑动变阻器的滑片,使小灯泡两端的电压等于额定电压,观察小灯泡的亮度,这时它的实际功率等
于它的额定功率;b.调节滑片,使小灯泡两端的电压低于额定电压,观察小灯泡的亮度,测量它的实际功率;c.调节滑片,使小灯泡两端电压为3.0 V,电流表表盘示数如图乙,电流表选用小量程,分度值为0.02 A,电流为0.34 A,算出它的实际功率是:P=UI=3
V×0.34 A=1.02 W。③根据实验步骤,数据记录表格如答案表格所示。
19. 答案 (1)如图所示
(2)30 Ω
解析 (1)根据题意可得,声控开关和光控开关需要共同控制灯泡,且相互影响,所以声控开关和光控开关、灯泡为串联关系,开关接在火线上,如答案图所示。
U 12V U 12V
(2)R 和R 并联,电流表测量干路电流,并联电路中各支路两端的电压和电源电压相等;流经R 的电流:I = = =1.2 A,因为在并联电路中干路电流等于各支路电流之和,所以流经R 的电流:I =I-I =1.6 A-1.2 A=0.4 A,R 的电阻为R = =
1 2 1 1 R 10Ω 2 2 1 2 2 I 0.4A
1 2
=30 Ω。
20. 答案 越小 越大
解析 由甲图可知,R 与R 串联,电压表测R 两端的电压,由乙图可知,当酒精气体浓度增大时,R 电阻变小,电路中电流变大,R 电阻不变,由U=IR可知,电压表示数变大。
1 2 1 2 121. 答案 (1)③用天平称出剩余盐水和烧杯的总质量m
2
m -m
④ 1 2 (2)等于 小 由上而下
V
解析 (1)测盐水密度步骤如下:①用天平称出烧杯和盐水的总质量m;②将烧杯中的适量盐水倒入量筒中,读出量筒中盐水的体积V;③用天平称出剩余盐水和烧杯的总质量m;④量筒中盐水的质量m =m-m ,由上述所测物理量,得出盐水密度的表
1 2 盐 1 2
m -m
达式ρ = 1 2 。
盐 V
(2)密度计在不同液体中都漂浮,漂浮时,它受到的浮力等于自身的重力;根据F =G =ρ gV 可知,F 不变,液体密度ρ 越大,V 越小,所以密度计由上而下刻度越来越大。
浮 物 液 排 浮 液 排
22. 答案 (1)2.5×105 Pa (2)5×103 N (3)5×107 J
F 80 000N
解析 (1)该校车对水平地面的压力:F =G=m g=8 000 kg×10 N/kg=80 000 N,该校车对水平地面的压强:p= 压= =2.5×105 Pa;
压 总 S 0.32m2
W Fs P 5×104 W
(2)v=36 km/h=10 m/s,牵引力做功的功率:P= = =Fv,则牵引力:F= = =5×103 N,因校车匀速行驶时受到的阻力和牵引力是一对平衡力,所以此过程中校车受到的阻力:f=F=5×103 N;
t t v 10m/s
W 1.5×107 J
(3)发动机的输出功率为25 kW,并保持此功率不变继续行驶10 min,做的有用功:W =P't=2.5×104 W×10×60 s=1.5×107 J,这段时间内柴油燃烧释放能量的30%转化为有用机械能,故这段时间内发动机柴油燃烧释放的能量:Q = 有=
有 放 η 30%
=5×107 J。
23. 答案 图见解析 (1)10 Ω (2)9 V 20 Ω
U
解析 (1)开关S闭合、S 断开、S 置于a时,R 与滑动变阻器R 串联,等效电路图如图a所示,调节滑动变阻器,电压表V 的示数与电流表A的示数关系图线如题图乙的Ⅰ所示。由图线可知,当电压表示数为1 V时,电流表示数为0.1 A,由I= 得,R =
1 2 1 3 1 1
R
U = 1V =10 Ω;
1
I 0.1A
1
图a
(2)当电流为0.3 A时,R 两端的电压为U'=I 'R=0.3 A×10 Ω=3 V。开关S和S 闭合、S 置于b时,这时R 与滑动变阻器R 串联,等效电路图如图b所示,V 测R 两端电压,调节滑动变阻器,电压表V 的示数与电流表A的示数关系图线如题图乙的Ⅱ
1 1 1 1 2 2 3 2 3 2
所示,当电流为0.1 A时,R 两端的电压为7.0 V,则U=7 V+0.1 A×R ①;当电流为0.3 A时,R 两端的电压为3.0 V,则U=3 V+0.3 A×R ②;解①②式得,U=9 V,R =20 Ω。
3 2 3 2 2
图b
24. 答案 (1)M到N (2)①不变 ②2.7×10-11
解析 (1)由题图可知,电容器的极板上端是正极,下端是负极,所以电容器放电时,经过电流表的电流方向为从M到N;
Q
(2)电容器带的电荷量Q与两极板间的电压U的比值是一个常数,其比值叫做电容,在误差允许的范围内,同一个电容器,其比值相同。由公式C= 得,Q=CU=3×10-12 F×9 V=2.7×10-11 C。
U
25. 答案 (1)0.1 (2)3.5 (3)0.1 L+ak
0
9mm
解析 (1)图甲中,当测量爪对齐时,游标尺上的0刻线与主尺的0刻线对齐,游标尺的第10刻线与主尺9 mm刻线对齐,则游标尺分度值为 =0.9 mm,则游标尺上每小格比主尺上每小格的长度少1 mm-0.9 mm=0.1 mm。
10
(2)由图丙可以看出,游标尺0刻线对应的主尺刻线大于3 mm,又因为游标尺5刻线与主尺对齐,主尺分度值比游标尺每小格多0.1 mm,所以小钢球的直径为3.5 mm。
(3)因为主尺分度值比游标尺每小格多0.1 mm,所以游标卡尺能准确到0.1 mm,如果物体超过了主尺的整毫米数L,即物体的长度大于L,游标卡尺的精确度为a,与主尺刻线对齐的游标卡尺上的刻线序数为k,则物体的长度为L+ak。
0 0 0
